Чем отличается черная гофра от серой?

Черная или серая гофра?

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.
    п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию.
    Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом.
    С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Имеет ли значение цвет гофрированной трубы

Гофра используется для прокладки кабеля на улице и в здании. Она бывает различных цветов: черная, серая, красная, синяя, оранжевая и так далее.

Производитель может добавлять в состав материала любой краситель. Какое значение имеет цвет гофрированной трубы при выборе — в этой статье.

Из чего делается гофра

Популярны следующие типы:

  • Легкая гофрированная гибкая труба ПВХ — поливинилхлорид. Невосприимчива к влаге, обладает изолирующими свойствами. Как правило, самозатухающая, не поддерживает горение. Эксплуатируется при температуре от -25 до 60 C°.
  • ПНД — полиэтилен низкого давления. Прочнее ПВХ при сравнимой толщине, может эксплуатироваться в диапазоне температур от -40 до +90 C°. Также ПНД более устойчива к ультрафиолетовому излучению. Бывает в двухслойном исполнении.
  • Металлорукав — металлическая гофрированная труба. Прочная и долговечная. Используется для подвода кабелей производственного и складского оборудования.

С точки зрения устойчивости к пламени можно выделить только металлорукав. Для иллюстрации в интернете мы нашли эксперимент, в котором гофра ПНД (черный образец)

и ПВХ (светлый) одеваются на раскаленный металлический штырь.

Результат виден на фотографиях.

В окрашенном исполнении выпускается ПВХ и ПНД гофра. Основным критерием выбора должно быть соответствие условиям эксплуатации, диаметр. Выбрав подходящий размер и материал, можно выбирать цвет.

Что означают цвета гофры

Общепринятые указания для электриков гласят:

  • Внутри здания проводка производится серой гофрой.
  • Снаружи — черной.

Именно эти варианты ПВХ и ПНД изделий можно чаще всего можно встретить в магазинах строительных материалов.

Но на сложных объектах лучше следовать международной цветовой системе. Она позволяет сотрудникам экстренных служб и сервиса быстрее сориентироваться, где какой кабель проложен. В этой кодировке:

  • Серая и черная гофрированная труба используется для прокладки электрической проводки общего назначения.
  • Белый указывает на кабель для компьютерной сети.
  • Красный — для наружной прокладки по улице.
  • Зеленый применяется для линий связи.
Обратите внимание, что при выборе важнее характеристики материала, его маркировка, цвет вторичен.

В Москве купить гофрированную трубу можно в интернет-магазине Техническая лаборатория.

Гофра для электропроводки - назначение, виды и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
  • При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  • При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжки
  • Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

  • При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
  • В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофрыКраткие характеристики гофрированных труб и область их применения
ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке.
Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии.
ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов.
Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет.
Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения.
Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях.
К слову – это наиболее часто используемый в строительстве тип гофры.
ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета.
Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов.
Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью.
Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов.
Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей.
Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы.
Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
ПА — полиамид, трубы темно-серого цвета.
Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов.
Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу.
Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметровПоказатели
Материал изготовленияСамозатухающая полимерная композиция на основе ПВХ
Стандарт изготовленияГОСТ 50827-95
Степень защищенности оболочкиIP55
Прочность:
- для серии FL350 Н / 5 см при t 20 °C
- для серии FH750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводкиот -5 до +60 °C
Диапазон температур эксплуатацииот -25 до +60 °C
Диэлектрическая прочность2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубыне менее 100 МОм (500 В) в течение 1 мин.
ОгнестойкостьСамозатухающие, не поддерживающие горения
Цветстандартно - серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.
  • Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.
Металлическая гофрированная трубка, покрытая ПВХ-оболочкой
  • Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, ммВнутренний диаметр, ммДлина в стандартной заводской бухте, м
1610.750 или 100
2014.150 или 100
2518.325 или 50
3224.325 или 50
4032.515
5039.615
6350.615

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Допустимое количество проводов (кабелей) в гофре - 0 шт.

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.
На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.
  • При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.
  • Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.
  • Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.
Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра.  Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам
  • В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

  • Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
  • Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.
Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.
  • Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.
Поворот кабеля может быть осуществлен через распределительную коробку.
  • Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
  • В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.
  • Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Провода и кабели – важнейшие элементы любых коммуникаций, начиная от электрических и телефонных сетей и заканчивая интернетом, системами видеонаблюдения и регистрации. Именно поэтому важно обеспечить их надежную и эффективную защиту. В этом плане существует несколько компонентов, но наиболее популярным является гофра для кабеля. В зависимости от конфигурации гофрированные трубы могут прокладываться под землей, внутри стен или крепиться к ним.

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

  1. Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
  2. Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка. Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
  3. При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
  4. При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие). Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку. Требуется защита с усиленной несущей способностью.
  5. При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
  6. При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения. Таким образом, исключается необходимость разрушения пола.

Важно! Ни одна гофра не может гарантировать стопроцентную защиту кабеля от механических воздействий. Даже при использовании металлических труб, просверливая очередной отверстие дрелью, вы наверняка не почувствуете разницы между бетонной стеной (или отделочным материалом) и гофрой. Лучший способ избежать подобных неприятностей – иметь точный план проложенной электропроводки, знать, на каком расстоянии от пола, потолка, дверного проема и других недвижимых объектов квартиры находится кабель.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

к содержанию ↑

Виды гофры для прокладки кабелей

Существуют три основных критерия для классификации гофры, используемой для прокладки кабеля – конструкция, размеры и материалы изготовления.

Различия по конструкции

В зависимости от конструкции гофра бывает легкой, средней, тяжелой и армированной. Подробнее о каждой разновидности:

  • Легкое изделие является тонкостенным, что обеспечивает повышенную гибкость. Характеризуется низкой стоимостью, удобством эксплуатации. Актуально в тех случаях, когда электрическая трасса содержит множество крутых изгибов. Недостаток – минимальные прочность и защита от механических повреждений. Зачастую устанавливается под обшивкой из разных материалов.
  • Средние компоненты более жесткие и подходят при прокладке кабеля в стенах, реже – под стяжкой. Последнее обусловлено слишком высоким риском: даже незначительная деформация из-за давления бетонной массы может привести к потере главного преимущества гофры под стяжкой – возможности быстрой замены проводки без разрушения покрытия.
  • Тяжелая гофра имеет более толстые стены, поэтому ее гибкость будет минимальной из всех трех перечисленных разновидностей. Она может размещаться в открытом грунте, под бетонной стяжкой. Если направление легких изделий можно изменять вручную, то в случае с тяжелыми понадобится дополнительная фурнитура – уголки, тройники, муфты, ответвители и т. п. Это обусловлено чересчур большим радиусом изгиба. Еще одно преимущество – повышенный класс защиты от пыли и влаги.
  • Армированная гофра – улучшенная разновидность тяжелой. Внутренняя часть дополняется плетенной стальной сеткой, что повышает прочность на разрыв. Отлично подходит при уличном монтаже кабеля разными способами (подвешивание на опорах, прокладка в земле).

Гофра может выпускаться с зондом или без него. Первый вариант более удобен в эксплуатации, поскольку значительно упрощает пропуск кабеля через защитное изделие. Без зонда практически невозможно протянуть провод через уже уложенную гофру с изгибами. С аналогичной проблемой можно столкнуться даже на прямых участках протяженных трасс. Впрочем, если зонд отсутствует, все равно есть выход: кабель продевается с помощью жесткой проволоки.

к содержанию ↑

Материалы

Гофры бывают пластиковыми и металлическими. С другой стороны, существуют их различные модификации, имеющие уникальные характеристики и химические составы. Выбор конкретного зависит от поставленных задач.

Пластиковые делятся на три основные разновидности:

  1. Полипропиленовые изделия обычно выпускаются в синем цвете. Это самозатухающий водонепроницаемый материал, который не поддерживает горение. Благодаря этому компоненты применяют для прокладки провода на улице или в помещениях с высоким уровнем влажности.
  2. ПВХ-гофра окрашивается в серые оттенки. Характеризуется самозатуханием, но не устойчива к воздействию влаги, из-за чего может эксплуатироваться исключительно в «сухих» комнатах.
  3. Еще один полезный материал – ПНД, что расшифровывается как «полиэтилен низкого давления». Такая гофра изготавливается в оранжевом или черном цвете. С одной стороны, ПНД-труба не защитит от горения, с другой, выдержит воздействие влаги и химически активных веществ. Чаще всего можно встретить при прокладке кабеля под стяжкой, в штробах стен из негорючей отделки или при открытом монтаже на улице.

Металлическая гофра может изготавливаться из нержавеющей или оцинкованной стали. Независимо от конкретного материала изделие устойчиво к горению, механическим ударам и химически агрессивным компонентам. Может смело использоваться в постройках из горючих стройматериалов, включая деревянные и каркасные дома. Неплохой вариант при уличной прокладке.

Чтобы гарантированно удовлетворить требования пожарной безопасности при установке электрической проводки в горючих стенах, лучше всего отдать предпочтение металлических гофрам. Помимо негорючести материала такие компоненты смогут выдержать дополнительную нагрузку, оказываемую на них в результате изменения размеров здания. Также любой грызун с легкостью разберется с пластиковым изделием, но сломает зубы о прочную сталь.

Толщина стенок у металлической гофры составляет не менее 2 мм. Это гарантирует защиту в тех случаях, когда происходит короткое замыкание, но не срабатывает автомат. Прожечь стенки изделия практически нереально.

к содержанию ↑

Размеры

Гофрированная труба реализуется погонными метрами, а стоимость зависит от материала изготовления, производителя, конструкции и диаметра. Последний параметр является самым важным, определяющим габариты изделия. Его значение варьируется в диапазоне 16-65 мм.

Здесь следует помнить, что любая труба имеет внутренний и наружный диаметры. Первая величина указывает на то, сколько проводов, какого сечения можно протянуть через гофру, вторая – объем, требуемый под укладку заполненной гофры в полу, стенах или грунте.

Важно! Любые строительно-ремонтные работы нужно выполнять так, чтобы оставался запас. Так и в случае с гофрой: убедитесь в том, что при необходимости через нее можно будет протянуть еще такое же количество проводки (четверть диаметра должна быть свободной). Также благодаря этому создастся воздушная подушка, обеспечивающая эффективное охлаждение кабеля.

Вкратце о применении гофры в зависимости от диаметра:

  • Изделие диаметром 16 мм подходит при прокладке электрической линии от распределительного щитка до осветительных приборов. Максимум через него следует пропускать два проводника.
  • Трубы диаметров 20 мм станут идеальным вариантом для протяжки электрической проводки до розеток и выключателей.
  • Гофра для электропроводки диаметром 25 мм необходима для прокладки провода от электрического щитка или коробки до другого компонента цепи.
  • Для соединения двух одинаковых электрических щитов понадобится изделие диаметром 32 мм.
  • В проходах межэтажных перекрытий используется техническая гофра от 40 мм и выше.

к содержанию ↑

Что нужно учитывать при выборе гофротрубы

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

  • синий – полипропилен;
  • серый – поливинилхлорид;
  • черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

  • белая гофра или провод – компьютерная сеть;
  • серая или черная – общее назначение;
  • зеленая – телефонная сеть;
  • красная – уличная проводка.

к содержанию ↑

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

  • протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
  • на острый угол нельзя устанавливать цельный гофрорукав;
  • избегайте близкого расположения двух и более поворотов трассы;
  • угол поворота должен быть больше 90 градусов, радиус – желательно больше;
  • две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
  • не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
  • одна гофра – одна кабельная сеть;
  • силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

к содержанию ↑

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

  1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
  2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
  3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

  1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
  2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды. Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей.

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

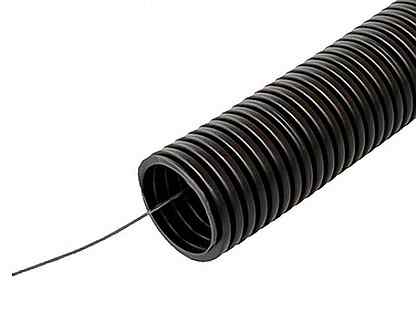

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Виды и размеры гофры для кабеля

Какая бывает гофра для кабеля и какой вариант лучше использовать в разных условиях. Правильный выбор размера гофры.


Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы. Содержание:

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.


Наружный диаметр
Внутренний диаметр
16
10.7
20
14.1
25
18.3
32
24.5
40
31.5
50
39.6

Размерный ряд металлорукавов:


Наружный диаметр
Внутренний диаметр
9.8
5.1
11.0
7.7
13.5
9.7
15.6
11.7
19.0
14.7
22.0
18.0
38.0
31.5
45.0
37.5
58.0
49.5
71.5
62.5
87.5
78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.


Тип
Внешний диаметр, мм
ВВГ 3х1.5
8
ВВГ 3х2.5
9.4
ВВГ 3х4
10.8
ВВГ 3х6
11.9
ПВС 3х1.5
8.2
ПВС3х2.5
9.8
ПВС 2х2.5
9.1
ВБбШв 3х4
15.5
ВБбШв 3х6
16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.2)/4=1231 кв. мм.

    При этом можно заполнить лишь 35% площади:

    1231*0.35=430 кв.мм

    Тогда количество проводов в одной гофре равно:

    430/65=6.61

    Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

    Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

    Материалы по теме:

    • Как протянуть кабель в гофре
    • Виды и размеры металлорукава для кабеля
    • Защита электропроводки от механических повреждений
    • Как проложить кабель под землей
    Нравится0)Не нравится0)

    Gray vs. Gray: в чем разница?

    Серый и серый - это обычные варианты написания цвета между черным и белым. Gray чаще встречается в американском английском, тогда как gray чаще встречается в британском английском. Различное использование серый и серый распространяется на специализированные термины, такие как виды животных (серый / серый кит) и научные термины (серое / серое вещество). Greyhound - исключение, которое имеет другое происхождение, чем окрас.

    Все немного ... облачно.

    Цвет, который, как известно, находится в диапазоне от черного до белого, может быть записан как серый или серый . Это одно из наиболее часто запрашиваемых слов в английском, когда дело касается написания, потому что оба написания достаточно распространены, чтобы показаться знакомыми. Из этих двух серый чаще встречается в американском английском, в то время как серый исторически было написанием, предпочитаемым британскими англоязычными публикациями.Оно происходит от староанглийского grǣg .

    «Пятнадцатилетний Джо… имел решительный рот, смешной нос и острые серые глаза, которые, казалось, все видели, а по очереди были жестокими, забавными или задумчивыми».
    - Луиза Мэй Олкотт, Маленькие женщины , 1868-9

    Это был высокий худощавый мужчина лет пятидесяти, с висячими усами и седыми волосами.
    - W. Somerset Maugham, The Moon and Sixpence , 1919

    'Серый' vs.«Серый» Beyond Color

    Различия в написании переносятся на имена животных и другие специализированные термины, в которых используется это слово, например, серый / серый кит , серый / серый белок или сленговый термин серое / серое вещество для мозга.

    Несмотря на то, что американцы предпочитают серый , написание серый сохраняет здоровое присутствие во многих культурных отсылках, известных американцам, таких как горчица Grey Poupon и водка Grey Goose, оба из которых возникли во Франции.Заголовки Grey’s Anatomy (телевизионная драма) и Fifty Shades of Gray (серия эротических романов британского писателя Э. Л. Джеймса) имеют такое написание, потому что они играют на именах персонажей по имени Грей в этих произведениях.

    Стройная порода собак, известная своими гоночными способностями, называется борзой , и ее часто пишут именно так. Но этимология названия не связывает серый с его цветом; оно происходит от древнеанглийского слова grīghund , первая часть которого отличается от grǣg и связана с норвежским словом, обозначающим суку.

    определение гофры по The Free Dictionary

    Нахмурившись с двойным намерением, если не гофром, он (осторожно) вытащил меч из ножен и направил его на Мэгги. Я выучил все эти подвиги наизусть там, в Пьерфонде, и я сделал все что он и сделал, за исключением того, что порвал шнур у меня в висках.«Этот автограф состоит из тонких линий или гофр, которыми природа отмечает внутреннюю часть рук и подошвы ног». Пропуск на цыпочках, средневековый роман знаменитого автора «Tittle-Tol-Tan», чтобы появляться в ежемесячных частях; большой наплыв; не собираются все вместе ». Все это они читают глазами блюдца, прямолинейным и примитивным любопытством, с неутомимым желудком, чьи гофры даже еще не нуждаются в заточке, точно так же, как какой-нибудь четырехлетний скамейка запасает свое двухцентовое позолоченное издание Золушки - без любое улучшение, которое я вижу, в произношении, или акценте, или ударении, или любое другое умение извлекать или вставлять мораль.(2009) Пластина с впускным отверстием для реализации и выпускным отверстием [каппа] - [эпсилон] Жидкость для исследования гофрирования, тип Ciofalo и др. После извлечения слитков из кристаллизатора на поверхности слитков были обнаружены зазубрины и гофры (рис. потому что гофра агрегата в сочетании с тщательным расчетом скорости гарантирует, что все твердые частицы остаются взвешенными внутри теплообменника, а не оседают. 200602015671 описывает внешнюю стенку с вогнутыми участками, выровненными с гребнями гофры, и выпуклыми участками с впадинами гофрирования.Линия склеивается с использованием многих клеев на водной основе и может выдерживать высокую температуру гофрирования с минимальным ударом. Компания покрывает значительную часть индийского рынка своей продукции, в которую входят ножи для резки бумаги, ножи для резки металла, ножи для резки пластика, гофрирование. (ножи для листорезов), ножи для бумажной фабрики, двусторонние ножи, ножи для резки кожи, ножи для соломотряса, ножи для обрезки ветоши, плоские ножи, ножи для измельчения, ножи для фанеры, ножи для табака, ножи для упаковочной и полиграфической промышленности, шлифовальные станки для ножей и поверхности шлифование.Покрытия серии Nomar не рекомендуются для обеспечения устойчивости к скольжению и водонепроницаемости, но могут выдерживать нагревание гофра, не переносятся на упакованные предметы и склеиваются с большинством клеев на водной основе и термоплавких клеев. ударопрочность локомотивов, последние разработки кованых железнодорожных колес для повышения производительности и моделирование пути транспортных средств для исследования возникновения гофрирования рельсов.

    определение гофрированного по The Free Dictionary

    В течение восьми часов широкий лоб шейха Императорского Чибука был усыпан признаками глубоких размышлений: он подсчитывал шансы на войну.В оголенных и горящих прудах реки не было воды, отражающей вертикальное солнце, но под его прямыми лучами загорелась одна или две жестяные крыши и гофрированные цинковые хижины, несколько брезентовых палаток ослепляли глаза, а белые леса загон сценического кабинета и гостиницы невыносим; его спина была гофрирована и украшена неуклюжими бобышками, и кое-где ее покрывала зеленоватая корка; мачты и воронки кораблей выглядывают над грядами гофрированных железных крыш. и остановился, издав бесшумный шепот, когда, сморщив брови недоумения, обратился к управляющему: Она отбросила чай обратно, ложку и все такое, и снова села в кресло в домашнем животном; ее лоб сморщился, а красная нижняя губа выпятилась, как ребенок, готовый заплакать.Я был поражен огромным ярко-алым пятном на земле и, подойдя к нему, обнаружил, что это своеобразный гриб, разветвленный и гофрированный, как лиственный лишай, но при прикосновении превращающийся в слизь; а затем в тени пышных папоротников я наткнулся на неприятную вещь - труп кролика, покрытый блестящими мухами, но еще теплый и с оторванной головой. Пока я говорил, он продолжал смотреть в окно, и не ответил, но, ужаленный воспоминаниями, мои слова разбудили, топнул ногой по полу, скрипнул зубами и сморщил лоб, как под действием острой физической боли.Оратор, отдохнувший, несколько раз вытер морщинистый лоб слева направо носовым платком, сложенным в блокнот, и сосредоточил все свои возрожденные силы в насмешке великого пренебрежения и горечи: мисс Сару Покет, которую я теперь видел как маленькая сухая, смуглая старуха, с маленьким лицом, которое можно было бы сделать из скорлупы грецкого ореха, и большим ртом, как у кошки, без усов, поддержала эту позицию, сказав: «Нет, действительно, моя дорогая. Они объединились в «Хрустальном дворце», и в течение почти двух часов пот агонии непрерывно струился по морщинистым лбам патриотов на трибунах.Леттерблер прижал ручку пера к своему большому морщинистому носу и смотрел вниз с выражением, которое принимают добродетельные пожилые джентльмены, когда хотят, чтобы их дети поняли, что добродетель не является синонимом невежества.

    Простая английская Википедия, бесплатная энциклопедия

    В этом поле отображается серый цвет.

    Серый или серый - это цвет смешанного черного и белого цветов.

    Серый - цвет слона, цемента, письма карандашом и дождевых облаков. Серый часто выглядит так, как будто кто-то сделал черный светлее, но не настолько светлым, чтобы быть белым.

    Серый цвет олицетворяет нейтралитет и баланс.

    В Великобритании, Канаде, Австралии, Южной Африке, Индии, Ирландии и Новой Зеландии, а также в некоторых других странах это слово пишется как серый . В Соединенных Штатах это пишется серый .

    Первое зарегистрированное использование серого в качестве названия цвета на английском языке было в 700 году. [1]

    • Серый цвет означает пессимизм ; его противоположность, оптимизм , представлена ​​цветной розой. Он тоже представляет собой металл.

    Таблица сравнения оттенков серого цвета [изменить | изменить источник]

    На диаграмме ниже показаны оттенки серого, которые являются основными цветами Интернета.

    Название цвета HTML Образец Шестигранник тройной
    (отображается по имени) (отображается шестнадцатеричным триплетом)
    Гейнсборо #DCDCDC
    светло-серый # D3D3D3
    серебро # C0C0C0
    темно-серый # A9A9A9
    серый # 808080
    димгрей # 696969
    серый свет # 778899
    серый шифер # 708090
    темно-серый # 2F4F4F
    Тепло-серый Холодный серый
    Смешанный с 6% желтого.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
