Деталировка строительного фена ИНТЕРСКОЛ ФЭ-2000

372″ data-top=»69.479″ data-circle=»23″ data-id=»395100″>

1	Корпус-накладка для фена ИНТЕРСКОЛ ФЭ-2000	272 ₽
2	Корпус	272 ₽
3	Сопло в сборе (вкл. поз. 3.1-3.2.5.1-5.3.6-8)	1 095 ₽
3.1	Сопло для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
3.2	Шайба центрирующая для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
5	Элемент нагревательный в сборе для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
5. 1	Элемент нагревательный для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
5.2	Предохранитель тепловой RYD 135 250В 10A 135 гр. для фена ИНТЕРСКОЛ ФЭ-2000	270 ₽
5.3	Кожух термоизоляционный для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
6	Корпус крыльчатки для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
7	Шайба 3х7х0.5 мм	26 ₽
8	Винт М3х10 мм (аналог 462.1148)	27 ₽
8	Винт M3х10 мм (аналог 00.02.04.01.40) ИНТЕРСКОЛ ДП-190/1600М, ДП-210/1900М, ДП-210/1900ЭМ, ДП-235/2050М, ДП-235/2050ЭМ, НВ-1. 2/520, НН-2.5/520, НШ-1.2/520, ФЭ-2000	1 ₽
9	Винт 3х18 мм	33 ₽
10	Кожух защитный для фена ИНТЕРСКОЛ ФЭ-2000	92 ₽
11	Винт 3х8 мм	18 ₽
12	Эл. двигатель в сборе (вкл. поз. 11, 12.1 — 12.4) для фена ИНТЕРСКОЛ ФЭ-2000	278 ₽
12.1	Эл. двигатель для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
12.2	Крышка крыльчатка для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
12. 3	Винт М2, 5х5 мм ИНТЕРСКОЛ ОА-4.8, ФЭ-2000	27 ₽
12.4	Крыльчатка для фена ИНТЕРСКОЛ ФЭ-2000	1 ₽
13	Блок электронный	456 ₽
14	Крышка-регулятор	77 ₽
15	Выключатель DEFOND 6.5A 250VAC DSE-2413	207 ₽
16	Ползунок для фена ИНТЕРСКОЛ ФЭ-2000	46 ₽
17	Колодка клеммная 4хМ3	78 ₽
18	Планка крепления кабеля для фена ИНТЕРСКОЛ ФЭ-2000	49 ₽
19	Втулка защитная для фена ИНТЕРСКОЛ ФЭ-2000	35 ₽
20	Кабель сетевой с вилкой H05RN-F 2 x 1.0 мм2, длина 2 метра	561 ₽
21	Винт 3х14 мм	22 ₽
22	Конденсатор 0.22 мкФ K X2 MEX GPF 40/085/21/C	272 ₽

Фэ 2000э схема ремонт

Фен Интерскол ФЭ-2000 довольно ненадежен, особенно если эксплуатировать его неправильно.

Ремонт обычно происходит по таким неисправностям:

Замена симистора,
Замена или чистка переменного резистора (потенциометра),
Замена или ремонт нагревательных спиралей R1 или R2,
Замена двигателя.

Чтобы фен проработал дольше, рекомендуется внимательно изучить инструкцию по эксплуатации, особенно режим работы.

Рекомендуемое максимально время работы — 5 минут. По завершении работы регулятор температуры убрать на минимум, оставить на холодном продуве не менее чем на 1 минуту, и только затем выключить фен.

Скачать справочную информацию по симисторам:

Полезной будет справочная информация по диаку и триаку (динистору и симисторам), которые используются в фенах. Даташиты были выложены к статьям про ремонт блоков защиты галогенных ламп и ремонт диммеров своими руками.

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:2033 раз./

• Симисторы для диммеров BT136-BT139 / Даташиты, pdf, 150.55 kB, скачан:2788 раз./

Если статья оказалось полезной, или появились вопросы, оставьте пожалуйста комментарий. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на новые статьи.

Вопросы и отзывы по фену Интерскол оставляйте в комментариях.

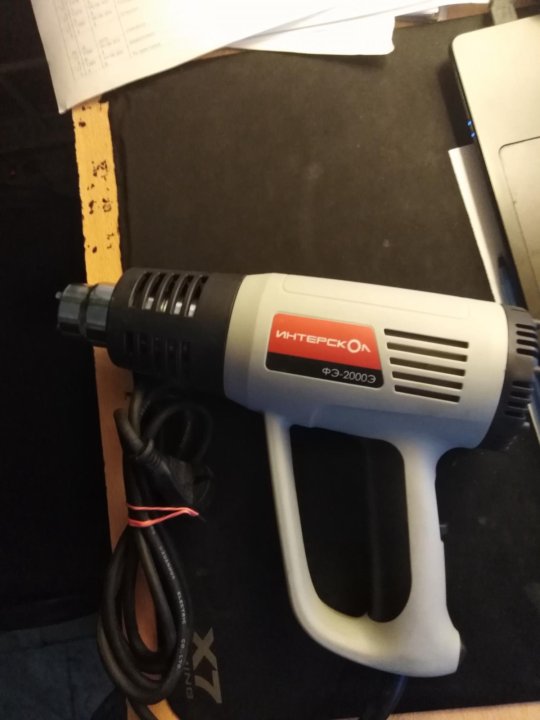

Фен – Интерскол ФЭ-2000Э перестал греть второй спиралью.
Схема ни одна не похожа на те что нашел – http://www. samelectric.ru/komponenty. interskol.html
Перегорели два SMD резистора 510 Ом.
Заменил на обычные.
Греть стал второй спиралью.
Аккуратнее с разбором рукоятки !
Черная вставка имеет два лепестка крепления.
На фото отметил посадочные отверстия в рукоятке и лепестки-защёлки на накладке.

Всем удачи !

Сгорели смд сопротивление.поменял на наружные 510ом 1вт не работает.греет 80градусов на всех скоростях.при замыкании крайнего и центрального контактов симистора греется.что где тыкнуть, прозвонить(

Comments 55

По вашей схеме все просто, первый операционник OP1.3 работает в качестве интегратора (как фильтр нижних частот), скорее всего для исключения помех. OP1.4 работает просто как повторитель (для развязки). OP1.1 работает в качестве компаратора и дает на выходе логический уровень (0 или +). OP1.2 тоже работает в качестве компаратора, думаю он служит для переключения симистора в момент когда сетевое напряжение =0 (zero-crossing).
Цепь C1, V2 это конденсаторный блок питания, он понижает питание до уровня стабилитрона V2, а в качестве сопротивления он использует импеданс конденсатора C1.

Первым делом я бы проверил напряжение после V2 (осторожно, там нет развязки от сетевого напряжения). Если оно большое V2, OP1 и оптопара на помойку. Если все в порядке проверьте переменник R11.

Оптопару тоже глянуть надо

Не очень понимаю его работу.как его проверить

В инете есть описание его работы и как проверить, меняй если не понятно, цена вопроса 40р

V8 диод какой точно не знаю, обычный выпрямительней диод.

В этой статье изложу свой опыт по ремонту профессионального промышленного фена Интерскол ФЭ-2000. Из него полетели искры, пошел дым. Со схемой фена было непросто, то что нашел, и то, что сам нарисовал, выкладываю здесь.

Фен имеет три ступени регулировки мощности и скорости потока воздуха, а также плавную регулировку температуры. Фены Интерскол делаются в Китае, качество соответствует. Отзывов и описаний много в интернете, в том числе на сайте производителя. Мой отзыв – ещё один.

Фен Интерскол ФЭ-2000. Cерийный номер

Фен собирается в двух модификациях, которые отличаются в основном схемами электронных плат.

Первый вариант – на плате DB3011, плата переключателя – DV3011-2. Эта плата собрана на микросхеме (сдвоенный операционный усилитель LM358) и симисторе BTA16 или аналогах – BT139, и т.п.

Вторая модификация – плата DB230V, схема собрана на оптопаре P521 и симисторе. Плата переключателя названа DG-KG3.

Сначала рассмотрим схему фена на плате DB3011. Ниже приведена фотография в разобранном виде:

Плата DB3011, DB3013

Схема электрическая соединений:

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений

С1 – 0,22 мкФ х 275V (для подавления помех)
R1 – 27…28 Ом – низкоомный (мощный) нагревательный элемент

R2 – 180…195 Ом – высокоомный нагревательный элемент (спираль)
F – термопредохранитель (Lebao RVD-135 250V 10A TF=135°C)
M – двигатель, 18 VDC
Переключатель – на 4 положения, Defond DSE-2410

Схема самой платы DB3011:

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений и схема платы (вариант 1)

Схема платы DB3011. Вариант 2

Параметры деталей электронной платы DV3011

TR₁ -BTA 16 600CMAR729					R₁=100Ком
D1 -6C2RSHL LM358P – микросхема					R₂=97Ком
С₁=3.3_mF (50V)					R₃=100Ком
С₃=0,47_mF (50V)					R₄=21,7Ком
С₁₈=470_mF (25V)					R₅=
С=.22_mF KX2 (250V) MEX CPF 40/85/21/C					R₆=50Ком
D_1-9 – 1N4007 ZX					R₇=
D₁₀ – 6A10					R₈=430Ком
Z₂ -1N744A (стабилитрон)					R₉=
S₁ – переключатель “Defond” DSE 2410 10A 250V

T85

R₁₀=68КомP – нагревательные элементыR₁₁=68КомF – термопредохранитель (термозвено) LEBAO R4D 250V 10A TF-135°C

Схема электрическая фена ИНТЕРСКОЛ на плате

DB230V

Фен Интерскол ФЭ-2000.

Плата DB230V на симисторе и оптроне. Фото в разборе.

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Плата DB230V_схема подключения. Вариант 2.

Плата DB230V_схема электрическая принципиальная. В схеме недорисовка – между точкой Gx и точкой соединения спиралей R1 и R2 – включен термопредохранитель (см таблицу с перечнем деталей выше). Кроме того, выход термопары подключен ошибочно, см.комментарии.

04.03.13: Выкладываю во всеобщее пользование схему электроники платы DB 230 V, которую мне прислал читатель, пожелавший остаться неизвестным:

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Соединение старой и новой платы фена, взаимозаменяемость выводов:

N3 – S2
N1 – S3
N2 – S1
N – GX

Ремонт фена Интерскол своими руками

Фен Интерскол ФЭ-2000 довольно ненадежен, особенно если эксплуатировать его неправильно.

Ремонт обычно происходит по таким неисправностям:

Замена симистора,
Замена или чистка переменного резистора (потенциометра),
Замена или ремонт нагревательных спиралей R1 или R2,
Замена двигателя.

Рекомендуемое максимально время работы – 5 минут. По завершении работы регулятор температуры убрать на минимум, оставить на холодном продуве не менее чем на 1 минуту, и только затем выключить фен.

Скачать справочную информацию по симисторам:

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:8920 раз./

Если статья оказалось полезной, или появились вопросы, оставьте пожалуйста комментарий.

Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на новые статьи.

Вопросы и отзывы по фену Интерскол оставляйте в комментариях.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Статья понравилась?

Добавьте её в свою соц.сеть и дайте оценку!

123 комментария

на “Схема и ремонт промышленного Фена Интерскол”

Нормально, как раз искал схему на оптопаре!
С меня респект!

Ненадежная схема постоянно ремонтирую такие. Проблема в потенциометре и спирали накала.

а что у вас делает оптопара.

Ага, и меня покоробило – что может делать оптоПара с закороченными эмиттером-коллектором?

Оптопара – как обычно, для гальванической развязки.
Хотя вопрос видимо в том, что производитель поставил оптопару там, где её обычно не используют – симистор высоковольтный, и обычно управляется без гальванической развязки, например как в диммере или блоке защиты галогенных ламп .

Дело вообще не в этом.
В этой схеме, гальванически развязаны – цепь управления симистором и цепь мотора. Ибо в схему заложено пропорциональная зависимость между установленной скоростью вращения и температурой ТЭНа

В схеме регулятора с оптопарой небольшая ошибочка в районе оптрона со стороны 3 и 4 вывода.3 вывод к динистру, 4 вывод на управление симистром.

Спасибо. Действительно, ошибочка вышла в последней схеме…

А перерисовать схему нормально можно? Ибо по описанию не получается представить ваш изм2

Да, ошибочка в схеме в районе второй части оптопары, выводы 3 и 4. Правильно – на схеме от 04.03.13 (последняя).
Спасибо! Уже несколько фенов отремонтировал!

И еще по схеме между выводами 3 и 4 оптрона Р521 (аналог 817 – ?) какой стоит диод ?И какая марка диода D7 выводы S1 и S3.

Значит диод между 3 и 4 выводами не нужен?И четвертый вывод отопары не должен быть связан с динистором?

И еще а какая из схем лучше: DB230V или DB3011 ?

Ещё раз уточню, эти схемы – от производителя, установлены в серийных фенах.
Постараюсь ответить на вопросы.
Да, схема работает как регулятор мощности нагревательной спирали. Температура выше 600 может легко подняться, если ограничить поступление воздуха (прикрыть решетку или если она забъется мусором). Тогда сработает термопредохранитель.
Температура фена ставится только на глаз, если хотите точно – покупайте Makita)
По схеме к сожалению сейчас подсказать не могу, нет фена под рукой, а схема только та, что здесь на сайте СамЭлектрик. Читайте коммент x801et.
Какая схема лучше – по моему мнению, на микросхеме. А у вас какой фен?

У меня сгорел фен Matrix 2000 ,сгорела спираль вот и ищу варианты.
Тоесть по Вашему мнению фен с платой DV3011 на микросхеме LM358 лучше чем на плате DB230V на оптопаре ?

В своё время интересовался схемами фена Интерскол, по отзывам – регулятор на микросхеме лучше.
Но самое слабое место любого фена – спираль. Её главное не перегревать и охлаждать перед выключением питания фена.
Спираль в Matrix можно заменить, а какое там управление?

Да никакого, вот и ищу.Стоит спираль и от нее 5 выводов:на двигатель и на выключатель в три положения и больше ничего.Если менять спираль то тнадо искать подходящую,а запчастей в городе мало только на известные BOSH,Steinel или самому мотать.

Спасибо, обязательно опубликую!

Из опыта. Разбирал несколько фенов. Из всех один меня удовлетворил. Это Бош.

Объясню почему. Все фены, кроме бош, включая и макиту дерьмо по той простой причине, что нагреватель намотан на пластинах из слюды, плюс часть спирали используется для электродвигателя. В Боше спираль упрятана в керамику, а спираль для электродвигателя вообще отдельная и также намотана на керамической основе.

Из опыта эксплуатации, Бош выходит из строя только когда изнашиваются щетки двигателя. Это мое субъективное мнение, но я сталкивался и с Макитой-вышла из строя из-за падения(замкнули спирали), и с Штернами. Насчет Интерскола, так шуруповерт работает отменно. Видел новый их фен. Недорого-2000 рубчиков. С регулировкой температуры и оборотов, плюс отключается сам, только когда остынет, после выключения. Как он в работе-не знаю, но задумки хорошие.

подскажите пжлста. интерскол фэ2000э выключил предварительно продув, но больше не включается(похоже перегрел). элемент греется, но моторчик не жужжит. разобрал, ткнул БП к моторчику-крутится. может термопредохранитель? можно ли на прямую соеденить? что сделать чтоб не добить? почти новый, жалко.

разобрал дальше, мелкая обмотка на керамике перегорела малость. это всё? кирдык? или нагрев. элемент отдельно продается?

Нужно прозвонить термопредохранитель. Возможно, он перегорел. Его можно купить и заменить. Если просто закоротить его (жучок), резко снижается пожаробезопасность фена.
Обмотка нагревателя может быть соединена, просто достаточно скрутить проволочки. Способ не очень, но много фенов отремонтировано так.

странно, но термопреда нет! просто три провода идут на обмотку и основную спираль. есть ещё два тонких проводка,идущих с платы, проходят по всей длине в центре керамики и замыкаются в передней части(что это). обмотку соединить вряд ли получится, да и не на долго это.минимум три нити перегорели, часть термопасты осыпалось, несколько витков болтаются лежат внахлёст.короче пойду в магазин, спрошу какие з/ч есть.

Да, надо искать новую спираль в сборе, но вряд ли продадут. Может, обменять по гарантии получится?

На схеме от 3.03.2013 резистор 47к соединён с “-” двигателя, а на схеме от 17.09 2012 с S3. Подскажите пожалуйста, как правильно?

Здравствуйте. недавно отремонтировал свой фен.. спираль намотали на заводе, толщина нити и диаметр точь в точь. но уложил спираль, субьективно оценивая длину по частоте намотки витков и пр. Только сейчас наткнулся на ваши схемы. Получается, что спираль должна иметь сопротивление 27 ом, у меня же получилась 24 ома.. Успокойте, может ни чего страшного? 🙂

В ремонте фена – самое проблемное и важное место в ремонте – качественно уложить и подключить спираль.
Такое отклонение как у Вас – действительно ничего страшного, это в пределах погрешности. В тех же пределах меняется напряжение в сети.

Но если уменьшилось сопротивление – значит, увеличилась мощность и температура. Поэтому, на всякий случай, не включайте фен на 100% мощности. Впрочем, я бы рекомендовал это ко всем фенам с плавной регулировкой.

Александр/СамЭлектрик, нашел у себя поломку, перегорела нить накаливания тоненькая которая, возможно ли ее заменить на более толстую с таким же сопротивлением? или где ее такую тоненькую вообще заказать можно?

Видел в магазине радиодеталей. Или найдите сервисную мастерскую, могут продать как запчасть.

Вообще спирали в фенах горят очень часто – из-за неправильной эксплуатации. Люди ленятся выключить нагрев, оставить холодный продув хоть на 10 секунд, и только потом выключить.

У нас как – вытащил из розетки и пошёл по делам ;(

может всётаки можно применить какой “протез” или перемотать спираль с тем же сопротивлением? Хотя бы временно? В моей ситуации приобретение запчасти не реально!

Можно, конечно перемотать, но всё зависит от качества намотки.

разобрал фен интерскол т.к. не работает,поменял диод 1шт был неисправен,термопредохранитель заменил,проверил двигатель на работу,работает.проверял через бп от ноута,при замене термопредохранителя стала работать спираль т.е. нагревается,но моторчик молчит,он как то связан вообще со спиралью или?

как проверить оптопару или?решил поменять семистор но увы так же молчит мотор хотя он рабочий,что нужно проверить чтобы убедиться что к мотору подходит напряжение вот.если честно то с радиодеталями на вы,если можно на пальцах то пж,чтобы щуп от тестора сунуть и посмотреть есть напруга значит годная деталь,за что отвечает оптопара в схеме интересно знать?если можно то я незнаю цепь выстроить как куда что бежит чтобы померить опять же тестором.спасибо.

просто охото до истины самому докапаться,вот.и если не трудно можно наминалы деталей по схеме а то я смотрю в одну там так написано,в др. посмотрю там по др. уже вроде.и еще на схеме от руки не очень разборчиво какое сопротивление под№ и наминал что то я немогу разобраться с этим тоже. как лучше смотреть тестером сопротивления выпаявать или?

и так же остальные детальки как лучше прозвонить пж укажите.движок если перепаял и неправильно запаял то что?спасибо.

Интерскол фен ФЭ-2000 ЭД

Технические характеристики:

Потребляемая мощность: 2000 Вт

Частота тока: 50 Гц

Габариты: 250х94х190 мм (без насадок)

Шнур питания: длинна — 2 м (с вилкой)

Класс безопасности: II

Плавная регулировка температуры

ЖК индикатор : есть

Номинальное напряжение: 220 В

V: 210…350 л /мин t: 50…650 °С

Количество режимов работы: 2

Вес: 0.93 кг

Технический фен ИНТЕРСКОЛ ФЭ-2000ЭД относится к фенам, пригодным для использования в профессиональных целях.

Фен имеет два режима работы:

от 50 до 450 градусов, поток 210 л/мин

от 50 до 650 градусов, поток 350 л/мин

На задней стороне фена расположен ЖК индикатор температуры воздуха и кнопки задания температуры в пределах выбранного режима — температура меняется с шагом 10 градусов.

Фен позволяет установить его соплом вверх на стол, что очень удобно для целого ряда работ, когда надо удерживать обрабатываемый предмет двумя руками. На рукоятке есть крючок, который позволяет подвесить фен.

Фен имеет режим продувки — при выключении фена вентилятор работает около 20 секунд для охлаждения нагревателя (частая причина выхода из строя фенов без этой функции — перегрев электронной схемы вследствие неправильного выключения инструмента).

Комплектация:

Фен электрический ФЭ-2000ЭД 1 шт.

Руководство по эксплуатации и Инструкция по безопасности 1 шт.

Цикля (скребок) 1 шт.

Рукоятка 1 шт.

Насадка редукционная 1 шт.

Насадка плоская 1 шт.

Насадка «паяльное зеркало» 1 шт.

Насадка направляющая 1 шт.

Пластиковый кейс 1 шт.

Описание работы фена Интерскол ФЭ 2000 ЭД

Фены технические (фены строительные), которым является фен Интерскол ФЭ-2000ЭД, как правило, больше эксплуатируются, нежели, чем фены бытовые. Основное отличие между техническими фенами (строительными фенами) и фенами бытовыми — в конструкции нагревательного элемента. У технических фенов нагревательный элемент, как правило, намотан на керамическое основание. А у бытовых фенов он намотан на металлический сердечник, который изолирован слюдой.
У фена Интерскол ФЭ 2000ЭД, как раз, нагревательный элемент, намотан на керамическое основание что позволяет его считать профессиональным.
Температура потока воздуха на выходе фена изменяется очень удобным, на наш взгляд, достаточно большим регулировочным колесом. Самое низшее его положение соответствует температуре 50-60 градусов, что удобно при работе с «нежным» материалом. А при максимальном положении колесика, температура на выходе фена Интерскол ФЭ-2000 ЭД, может достигать 650 градусов!

Ремонт фена Интерскол | СамЭлектрик.ру

Делюсь опытом по ремонту профессионального промышленного фена Интерскол ФЭ-2000. Из него полетели искры, пошел дым. Со схемой фена было непросто, то что нашел, и то, что сам нарисовал, выкладываю здесь.

Фен имеет три ступени регулировки мощности и скорости потока воздуха, а также плавную регулировку температуры.

Фен Интерскол ФЭ-2000. Cерийный номер

Фен собирается в двух модификациях, которые отличаются в основном схемами электронных плат.

Вторая модификация – плата DB230V, схема собрана на оптопаре P521 и симисторе. Плата переключателя названа DG-KG3.

Сначала рассмотрим схему фена на плате DB3011. Ниже приведена фотография в разобранном виде:

Плата DB3011, DB3013

Схема электрическая соединений:

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений

На схеме:

С1 – 0,22 мкФ х 275V (для подавления помех)
R1 – 27…28 Ом – низкоомный (мощный) нагревательный элемент
R2 – 180…195 Ом – высокоомный нагревательный элемент (спираль)
F – термопредохранитель (Lebao RVD-135 250V 10A TF=135°C)
M – двигатель, 18 VDC
Переключатель – на 4 положения, Defond DSE-2410

Схема самой платы DB3011:

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений и схема платы (вариант 1)

Схема платы DB3011. Вариант 2

Параметры деталей электронной платы DV3011

(см.в полной версии, ссылка ниже)

Схема электрическая фена ИНТЕРСКОЛ на плате DB230V

Фен Интерскол ФЭ-2000. Плата DB230V на симисторе и оптроне. Фото в разборе.

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Плата DB230V_схема подключения. Вариант 2.

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Соединение старой и новой платы фена, взаимозаменяемость выводов:

N3 – S2
N1 – S3
N2 – S1
N – GX

Ремонт фена Интерскол своими руками

Фен Интерскол ФЭ-2000 довольно ненадежен, особенно если эксплуатировать его неправильно.

Ремонт обычно происходит по таким неисправностям:

Замена симистора,
Замена или чистка переменного резистора (потенциометра),
Замена или ремонт нагревательных спиралей R1 или R2,
Замена двигателя.

Скачать справочную информацию по симисторам:

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан: 9285 раз./

• Симисторы для диммеров BT136-BT139 / Даташиты, pdf, 150. 55 kB, скачан: 12383 раз./

Полная версия статьи — на сайте.

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Запчасти для Интерскол ФЭ-2000Э 13товаров

Код товара: 192.04.01.00.00	620 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 00.02.03.01.25 3х10	8 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 00.02.04.01.32 М2,5х6	1,43 ₽ Нет в наличии.
Код товара: 00.02.03.01.48 3х16	12,83 ₽ Нет в наличии.
Код товара: 192.03.00.00.00	740 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 192.03.00.03.00	1 063 ₽ Нет в наличии.
Код товара: 192.04.02.03.00	219 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 192.04.02.00.00	780 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 192.04.02.00.01	1 238 ₽ Нет в наличии.
Код товара: 192.04.02.03.01 IN4744A (15 вольт, 1 ампер)	8 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 192.04.02.02.01 От 300 до 390Ом мощностью 0,5Вт	7,58 ₽ Нет в наличии.
Код товара: 00.10.04.01.03 0,47μF K X2 MEX CPF 40/085/21/C, 250V	78 ₽ Нет в наличии.
Код товара: 192.05.00.03.00	530 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 192.05.00.02.00	530 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 00.02.03.01.06 3х14	44,03 ₽ Нет в наличии.
Код товара: 192.05.00.01.00	208 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 192.04.02.02.00	53,78 ₽ Нет в наличии.
Код товара: 192.04.02.01.00 Defond 1103; 10A, 250V~Т85; DSE-2413	468 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 192.05.00.05.00	60 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 00.02.03.01.03 4х14	19,50 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 192.05.00.06.00	33,75 ₽ Нет в наличии.
Код товара: 00.10.02.03.02 H05RN-F 2х1,0мм², L=2м	930 ₽ Под заказ. Доставка 14-21 день	В корзину

Не греет фен интерскол фэ 2000э

Случилась маленькая (как сейчас оказалось) неприятность. Фен строительный Интерскол ФЭ-2000Э после 6 лет жизни (именно ЖИЗНИ, не работы) отказался греть как положено.

А именно при любых режимах включения из сопла выходил только тепленький ничуть не обжигающий воздух градусов 30-40.

Разобрав прозвонив цепи нагревателя неисправности не обнаружилось. Гугл ответил что косяк у данных аппаратов есть и он массовый. Выходят из строя резисторы на 510 Ом (примерно 0,25 Вт) форм фактора smd на плате регулятора.

Прозвонив их, подтвердился обрыв обоих элементов. На замену были впаяны советские резисторы на 511 Ом аналогичной мощностью.

И после обратной сборки фен довольно зашуршал и продолжил жарить как положено.

Операция по восстановлению удалась: сэкономлено 1500 р. (как ни странно данная модель до сих пор продается спустя 6 лет или более)

Особая благодарность ddimas за его запись, которую я нашел первой на любимом драйве!

Валялся у меня такой фен больше года,

наверное даже около 2ух. А случилось с ним следующее: пользовался всего пару раз и в последний заметил что он перестал греть, горячего воздуха было не добиться, только теплый. Покупал я его для того чтоб оклеивать машину в пленку, к сожалению не вышло, пришлось брать фены у знакомых. Пытался его отремонтировать, но на тот момент в интернете по поводу неисправностей не чего не было, вернее было но там фен фэ2000, а у меня фэ2000э. Схемы совсем разные и решений для моей проблемы не было. По проверял мультиметром разные детали(какие знал) и на этом склался, закинул его в дальний ящик, так как сдавать в ремонт не целесообразно из за низкой цены фена. И вот сегодня случайно увидел на ютубе отзыв

о таком же фене, негативный. Фен у человека не проработал и года, симптомы как у моего точь в точь. Самое интересное то что в комментариях нашлось и решение этой проблемы, похоже что проблема не единична.

Добрый день, бровастики (да,да, я ещё и такого помню). Решил обратиться к вам за помощью. Имеется строительный фен с регулировкой тепла (переменным резистором) Graphite 59G520. Проблема в том, что не греет спираль — сначала при включении иногда грела (редко), но теперь не греет вообще. При открытии фена ни на что подозрений не было, так как всё выглядело хорошо. Прозвонил саму спираль — всё в порядке, проверил кнопку включения — тоже всё в порядке. Потом начал грешить на симистор BTA12-600 (закралась такая мысль) — заменил и его, но всё без изменений. Если самому закоротить G и A2 (T2) симистора, то спираль накаляется, при разрыве гаснет, но при повторном закорачивании спираль накаляется и (если разорвать цепь между A2 и G) остается в таком положении — можно регулировать температуру и т.д. Значит, подумал я, не хватает тока для открытия и заменил операционный усилитель LM358, который стоит перед симистором. И как обычно — ничего.

Прозвонил много чего, выпаивал диоды и резисторы и проверял их (отмечены зеленым), менял конденсаторы на новые и исправные б/у (новые детали отмечены красным, б/у — желтым) , но всё равно никаких изменений.

Люди добрые, помогите маленькому и начинающему «яжмастеру» понять куда ещё копать. Ну никак не хочет эта спираль греть сразу.

1. Аппарат Graphite 59g520. Погуглив, нашел несколько похожих (визуально идентичных) фенов — Ижмаш IF-2300 E, Craft CHG 2200Е, Сталь ТПД 2000-2 Р, ТЕМП ФП-2000Е, Дніпро-М ФПЕ-2001М, Stanley stxh3000

2. Напряжение питания (между 4 и 8 ногой)на ОУ — 4,65 В, напряжение усиления (2 и 3 нога) — 7,85 В, 5 и 6 нога — 0,8 — 0,9 В (при макс.температуре) и -1,7 В при мин. температуре.

У фена регулировка температуры происходит через переменный резистор, который исправен — проверил мультиметром и сопротивление меняется от 0 до 100 кОм

Термопары нет. По крайней мере ничего, похожее на неё, я не заметил. Насколько я понимаю, термопара должна стоять на выходе сопла для нормального фиксирования температуры. И для термопары должны идти отдельные провода. Так вот, у меня идут только 3 провода на «основную» и «вспомогательную» спирали. В самом начале спирали стоит биметаллическая пластина (биметаллический термостат в разрыв спиралей)

Ремонт технического фена своими руками

Самое подробное описание: ремонт технического фена своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Всем нам знаком такой вспомогательный инструмент в строительстве как строительный электрический фен, которым мы привыкли пользоваться для снятия лакокрасочных покрытий.

Основополагающий принцип работы строительного фена мало чем отличим от обыкновенного фена, которым мы пользуемся для сушки волос.

Соответственно и электрическая схема строительного фена имеет сходство с электрической схемой обыкновенного фена.

В изложенной теме будет дано пояснение:

электрической схеме строительного фена;
принципу работы строительного фена;
возможным причинам неисправности;
устранению данных неисправностей.

Рассмотрим электрическую схему рис.1 строительного фена:

Одна диагональ диодного моста — подключается к внешнему источнику переменного напряжения 220В.

Другая диагональ диодного моста соединена с электродвигателем.

Электрическая схема состоит из следующих элементов:

тумблера, осуществляющим режим температуры управления — К1;
тумблера, осуществляющим скорость вращения ротора электродвигателя управление скоростью обдува — К2;
тумблера отключения ТЭНов — К3;
электродвигателя вентилятора — М;
конденсатора — С;
ТЭНов — RТЭН;
диодов — VD1, VD2.

Видео (кликните для воспроизведения).

Через диодную мостовую схему одной диагонали моста выпрямленный ток двух потенциалов +,- поступает на электродвигатель. При переходе от анода к катоду — ток протекает при положительном полупериоде синусоидального напряжения.

Два конденсатора соединенных в электрической схеме параллельно, — служат дополнительными сглаживающими фильтрами.

Скорость обдува происходит за счет изменчивости сопротивления в электрической цепи, то есть, при переключении тумблера скорости на наибольшее значение сопротивления, — скорость вращения ротора электродвигателя уменьшается в связи с падением напряжения.

Количество ТЭНов нагревателей в данной схеме — четыре. Температурный режим строительного фена осуществляется тумблером температурного управления.

ТЕНы в электрической цепи имеют разное сопротивление, — соответственно, температура нагрева при переключении из одного участка электрической цепи на другой — нагрев ТЭНов будет соответствовать своему значению сопротивления.

Общий внешний вид строительного фена с его названиями отдельных деталей, — показан на рис.2

Следующая электрическая схема строительного фена рис.3, — сопоставима с электрической схемой рис.1

В данной электрической схеме отсутствует диодный мост. Управление скоростью обдува и управление температурным режимом, — происходит при переключении из одного участка электрической цепи на другой, а именно:

при переключении на участок электрической цепи — состоящей из диода;
при переключении на участок электрической цепи — не имеющей диод.

При протекании тока в переходе анод — катод диода VD1, имеющим свое сопротивление, — ТЭН2 будет нагреваться соответственно двум значениям сопротивлений:

сопротивления при переходе анод — катод диода VD1;
сопротивлении ТЭНа ТЭН2.

При протекании тока в переходе анод — катод диода VD2, напряжение подаваемое на электродвигатель и ТЭН1, — будет принимать наименьшее значение.

Соответственно, скорость вращения ротора электродвигателя и температура нагрева ТЭНа для данного участка электрической цепи, — будет соответствовать прямому переходу тока диода VD2. Нагрев ТЭНа ТЭН1 для данного участка, так же зависит от своего внутреннего сопротивления, то есть учитывается сопротивление ТЭНа.

Основными причинами неисправности строительного фена здесь можно назвать неисправность элементов электроники:

Чаще всего такая неисправность происходит при резком скачке внешнего источника переменного напряжения. Так например, причина неисправности конденсатора вызвана тем, что обкладки конденсатора замыкаются при скачке напряжения между собой — накоротко.

Конечно же не исключается такая возможность неисправности как разрыв в обмотке статора электродвигателя перегорание обмотки.

К незначительным неисправностям можно отнести такие причины как:

окисление контактов тумблера температурного управления;
окисление контактов тумблера управления скоростью обдува;
окисление контактов тумблера отключения ТЭНов;
разрыв провода в сетевом кабеле;
неисправность штепсельной вилки отсутствие контакта.

Диагностика на выявление причины неисправности проводится прибором » Мультиметр».

При замене конденсатора — учитывается его емкость и номинальное значение напряжения.

При замене диода — учитывается сопротивление двух значений, в направлениях:

от анода к катоду;
от катода к аноду.

Как нам известно, значение сопротивления от анода к катоду будет значительно меньше чем от катода к аноду.

С электродвигателем, при его неисправности, дела обстоят по-сложнее. При подобной неисправности, проще заменить электродвигатель чем допустим выполнить перемотку обмоток статора. Но и такая работа выполнима, — кто непосредственно занимается подобным ремонтом. В этом случае учитывается:

количество витков в обмотке статора;
сечение медного провода.

Не исключается и такая неисправность как перегорание ТЭНа. Замена ТЭНа проводится с учетом своего значения сопротивления.

Рассмотрим устройство электродвигателей и как именно нужно проводить диагностику электрических машин, как их принято считать в разделе по электротехнике.

Для наглядного примера, представлены фотоснимки нескольких типов таких электрических машин, — относящихся к коллекторным электродвигателям. Устройство и принцип работы допустим двух коллекторных электродвигателей:

— ничем не отличается. Различие в электродвигателях состоит лишь в скорости вращения ротора и в мощности электродвигателя. Поэтому, мы как бы не будем заострять свое внимание в том плане, что приведены разъяснения, не относящиеся к электродвигателю строительного фена.

Электродвигатель строительного фена — асинхронный, коллекторный, однофазного переменного тока.

Устройство ротора не требует каких либо разъяснений, так как все представлено на фотоснимке рис.4 и схематическом изображении ротора электродвигателя.

асинхронный коллекторный электродвигатель однофазного переменного тока

Электрическая схема коллекторного электродвигателя рис.5 выглядит следующим образом:

В схеме мы можем заметить, что коллекторный электродвигатель может работать как от переменного так и от постоянного тока, — таковы законы физики.

Две обмотки статора электродвигателя соединены последовательно. Две графитовые щетки в контакте — в электрическом соединении с коллектором ротора электродвигателя.

Видео (кликните для воспроизведения).

Электрическая цепь замыкается на обмотках ротора, — соответственно, обмотки ротора в электрической схеме соединены параллельно через скользящий контакт щетка — коллектор.

диагностика обмоток статора электродвигателя

На фотоснимке показан один из способов диагностирования обмоток статора электродвигателя. Таким способом проверяется целостность либо пробой изоляции обмоток статора. То есть один щуп прибора соединяется с любым из выведенных концов обмоток статора, другой щуп прибора соединяется с сердечником статора.

В том случае, если будет нарушена изоляция обмотки статора и проводка обмотки будет замыкать на сердечник, — прибор укажет на режим короткого замыкания нулевое значение сопротивления. Из этого следует, что обмотка статора неисправна.

Прибор на фотоснимке указывает на единичку при диагностировании, — это еще не будет означать, что данная обмотка статора является пригодной к эксплуатации.

Необходимо так же измерить сопротивление непосредственно самих обмоток. Диагностика проводится таким же подобным способом, — щупы прибора при этом соединяются с выведенными концами проводов обмоток статора. При целостности обмоток, дисплей прибора укажет на значение сопротивления, которым обладает та или другая обмотка. При разрыве той или иной обмотки статора, — прибор покажет «единицу». Если провода обмотки статора между собой будут замкнуты накоротко в результате перегрева электродвигателя или по другим иным причинам, — прибор будет указывать на наименьшее нулевое значение сопротивления или же «режим короткого замыкания».

Как проверить прибором обмотки ротора на сопротивление? — Для этого нужно два щупа прибора соединить с двумя противоположными сторонами коллектора, то есть нужно выполнить такое же соединение, которые имеют графитовые щетки в электрическом соединении с коллектором. Результаты диагностики сводятся к таким же показаниям, что и при диагностировании обмоток статора.

Что из себя вообще представляет коллектор? — Коллектор, это полый цилиндр состоящий из мелких медных пластин специального сплава, изолированных как друг от друга так и от вала ротора.

В том случае, если повреждение пластин коллектора незначительное, — пластины коллектора зачищаются мелкозернистой наждачной бумагой. Опять же, данный объем работы выполним непосредственно только специалистами, занимающими ремонтом электродвигателей.

Электрическая схема рис.7 состоит из батареи и лампочки, данная схема сопоставима со схемой карманного фонарика. Один конец провода с отрицательным потенциалом соединяется с сердечником статора, другой конец провода с положительным потенциалом соединяется с одним из выведенных концов обмоток статора. Если провода соединить наоборот, то есть «плюс» к сердечнику статора, «минус» к выведенному концу обмотки статора, — от этого ничего не меняется.

При наличии пробоя изоляции, когда обмотка статора замкнута с сердечником, — лампочка в данной электрической схеме будет гореть. Соответственно, если лампочка гореть не будет — значит обмотка статора не замкнута с сердечником статора.

Такой способ диагностирования рис.7 — не полный. Точная диагностика проводится только прибором Омметр либо прибором Мультиметр с установленным диапазоном измерения сопротивления, для последующего замера сопротивления обмоток статора.

С помощью строительного фена можно разогревать застарелый лак или краску, чтобы удалить их с поверхности. Во время строительства он применяется для пайки металла, а также для облегчения работы с пластиковыми трубами. Они в разогретом состоянии хорошо поддаются изгибанию. Этот инструмент весьма прихотлив, и в случае неправильной эксплуатации его придется ремонтировать, а дело это нелегкое.

Рассмотрим, как произвести ремонт строительного фена своими руками. Человек всегда может обратиться в специализированные сервисные центры за подобной услугой, но и не всегда это целесообразно. В некоторых случаях поломки можно диагностировать самостоятельно, соответственно, и производить ремонт самого строительного фена. Перед этим обязательно нужно познакомиться с устройством прибора. С этого и стоит начинать инструкцию.

Если вскрыть устройство, то можно обнаружить двигатель небольшого размера, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все достаточно просто. В основном строение не отличается от обыкновенного фена. Единственное отличие заключается в более высокой мощности аппарата. Производительность оборудования напрямую зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту. Многие модели фена, представленные на современном рынке, имеют ряд дополнительных функций. К таковым можно отнести:

Использование строительного фена.

регулировку температуры;
регулировку потока воздуха;
подборка нужного рабочего режима;
многочисленные дополнительные насадки, которые заметно упростят работу с тем или иным материалом;
светодиодный индикатор, который определяет температуру нагрева.

Разумеется, это не все опции, которыми может обладать строительный фен. Есть и другие. Всегда нужно помнить о том, что чем их будет больше, тем сложнее произвести ремонт.

Поломка подобного инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это происходит самый разгар строительных работ. В большинстве случаев в этом виноват сам человек, который зачастую халатно относится к электроинструменту. Основными поломками считаются перегиб шнура питания, неисправность кнопки включения инструмента и регулировки температуры. Разумеется, могут возникать и более глобальные поломки.

Электросхема строительного фена.

Например, может выйти из строя двигатель или вентилятор. Нагревательный элемент в этом отношении не вечен. Большинство неисправностей можно диагностировать самостоятельно, но есть и те, которые приходится выявлять достаточно долго. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Если человек уверен в своих силах, то он может провести ремонт фена и самостоятельно.

К наиболее сложным поломкам можно отнести поломку двигателя или вентилятора. В большинстве случаев они подлежат замене, кроме того, сложно найти нужные запасные части.

Перед тем как приступить к ремонтным работам, обязательно нужно осмотреть устройство.

Уже в этот момент можно выявить большинство неприятностей. Обязательно стоит обратить внимание на кнопки включения и выключения инструмента, а также на состояние проводки. Возможно, просто шнур был перебит в каком-то месте или вилка поломалась. Все это можно определить уже на предварительном этапе работ.

Далее стоит просто проверить фен в различных режимах работы. Для начала следует проверить, идет ли нагрев. Если нет, то проблема заключается в неисправности спирали, то есть нагревательного элемента. Для более точной диагностики стоит использовать тестер.

Иногда приходится использовать различные приборы и разбирать аппарат, чтобы увидеть его состояние внутри. Если приходится разбирать фен, а он имеет сложную структуру, то необходимо обзавестись качественным фотоаппаратом, чтобы запечатлеть все этапы разборки агрегата. Могут понадобиться и такие инструменты, как отвертка и паяльник.

Доработка заключается в том, что нужно произвести анализ испорченных деталей, определить основные очаги коррозии. Именно они в некоторых случаях могут служить предпосылками для окисления контактов. Обязательно нужно осмотреть все проводники, спираль и вентилятор, которые располагаются в оборудовании.

Далее можно заниматься заменой тех деталей, которые вышли из строя. Спираль можно заменить и самостоятельно. Если отвалился какой-то проводник, то придется взять паяльник и припаять элемент на место. Вентилятор вполне можно заменить, но придется искать аналогичный агрегат. В случае с двигателем все может быть печально. Если он сгорел, то самостоятельно отремонтировать его не удастся. Придется обращаться за помощью в сервисный центр.

Во время ремонта и монтажа различных конструкций строительный фен используется для разогрева застарелых лакокрасочных покрытий, которые по-другому будет сложно удалить с поверхности. Также его применяют на строительстве при пайке металла и во время работы с пластиковыми трубами, которым при нагревании можно придать нужную форму изгиба. Однако стоит учитывать, что строительный фен – сложное устройство и при неправильной эксплуатации оно может получить серьезные повреждения, устранение которых потребует траты времени и сил.

Самостоятельное выполнение ремонта оборудования может стать необходимостью в случае, если срок гарантии уже истек, или у вас нет возможности останавливать работы на тот период, пока устройство будет находиться в сервисном центре. В такой ситуации вам необходимо знать, как диагностировать поломку и проводить ремонт.

Основными элементами любого подобного устройства являются:

нагревательный элемент;
небольшой двигатель;
вентилятор.

Воздух нагнетается вентилятором и проходит через нагревательный элемент, приобретая нужную температуру, и выходит через сопло. Такое устройство отличается от фена, которым мы сушим волосы, только мощностью, в остальном они работают по схожему принципу. Для расчета производительности используется показатель пропускной способности: сколько литров воздуха может проходить через оборудование в минуту.

Дополнительный функционал обеспечивает удобство в работе и в тоже время усложняет его устройство. В числе таких функций может быть:

световой индикатор уровня нагрева;
возможность регулировки температуры;
возможность регулировки силы воздушного потока;
сменные насадки для работы с различными материалами.

Если вы имеете дело с моделью, функционал которой значительно расширен, то имеет смысл обратиться к специалистам по ремонту. Поскольку диагностика и замена деталей в этом случае может потребовать специальных знаний.

Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. При перекручивании шнура может произойти его залом, а слишком долгая работа может привести к перегреву оборудования.

Специалисты называют следующие поломки оборудования, которые случаются чаще всего:

поломка шнура питания в месте перегиба;
дефект кнопки пуска и других элементов управления;
перегорание внутренних проводов;
нарушение целостности нагревательного элемента;
перегорание или перегрев двигателя и вентилятора.

Самыми сложными поломками считаются как раз неисправность двигателя и вентилятора – их, скорее всего, придется заменить. При этом найти необходимые детали бывает довольно сложно.

Строительный фен не включается или работает не в полную мощность? Значит, в первую очередь, необходимо осмотреть оборудование. Проверяем целостность провода питания, вилки, функционирование кнопок включения и регулировки температуры.

Далее испытываем оборудование при работе в различных режимах.

Если при включении устройство выдает холодный воздух из сопла, неисправность касается спирали.
Если же воздух совсем не подается, возможно, произошла поломка вентилятора или двигателя.

Чтобы уточнить причину поломки может появиться необходимость выполнить разбор электроприбора. Тогда вам понадобится фотоаппарат: кадры поэтапного разбора конструкции помогут потом правильно собрать устройство.

Приступать к починке оборудования можно сразу, как только будет проведена диагностика. Для этих целей вам может понадобиться отвертка и паяльник, а также детали, которые подлежат замене.

Замена спирали (ТЭНа) обычно не вызывает особых сложностей. В этом случае стоит учитывать значение сопротивления.
Проводники, которые отсоединились, можно закрепить в нужное место с помощью паяльника.
Если необходимо произвести замену конденсатора, то подбирать нужную деталь стоит по емкости и номинальному значению напряжения.
Неисправность электродвигателя в основном решается его заменой, однако выполнить ее не так просто.

Для замены внешнего провода вам также понадобится разобрать корпус устройства и отсоединить сначала поврежденный провод. Во время работы старайтесь все детали складывать в одну емкость, чтобы ничего не потерялось. Если у вас есть какие-либо сомнения в собственном умении выполнять ремонт, то восстановление работы своего строительного фена лучше доверить специалистам сервисного центра.

Строительный фен является электрическим инструментом, который способен выдавать горячий воздух в форме направленной струи. Его необходимо правильно выбирать, поскольку в случае поломки его придется ремонтировать, а ремонт может иметь более высокую стоимость, чем покупка качественного инструмента. Ремонт строительного фена можно делать как самому, так и отдать поломанный инструмент в специальный технический сервис.

Используется инструмент чаще всего в сфере ремонта и строительства. Например, при помощи инструмента можно разогревать старый лак или краску, что облегчает ее удаление. Также он может с легкостью сваривать пленку, паять металлические детали, сгибать трубы из пластика. Часто он используется в обработке дерева.

Устройство строительного фена несложное и понятное рядовому мужчине. Основное отличие данного инструмента от, например, паяльной лампы заключается в отсутствии горения внутри инструмента, а значит, для его работы не используется какое-либо топливо.

Внутри прибора можно обнаружить небольшой двигатель, нагревательную спираль и вентилятор. Горячий воздух при этом выходит через сопло. Производительность фена зависит от того, сколько литров воздуха может прогнать устройство в минуту.

Большое количество моделей может быть оснащено дополнительными функциями: регулировка потока воздуха, точная регулировка температуры, выбор необходимого рабочего режима. Еще фен может иметь специальный светодиодный индикатор, определяющий температуру нагрева устройства, а также различные насадки.

Поломка фена может случиться в любое время, особенно при ненадлежащем и небрежном его использовании. Ломается в основном шнур питания (при постоянном перегибе), кнопка включения устройства или переключения температуры, могут переломаться или перегореть провода внутри устройства, перегореть двигатель или вентилятор.

Во время использования строительного фена температура может плохо регулироваться или не регулироваться вообще. Все проблемы с инструментом случаются от его неправильного использования, но если уж случилась такая неприятность, постараемся рассмотреть первую помощь в такой ситуации.

Если разобраться в устройстве прибора, то отремонтировать строительный фен своими руками не сложно. Причем, ремонт может получиться более дешевым. Хотя если вы сами не разбираетесь в инструментах, то лучше воспользоваться услугами сервиса, иначе велика вероятность, что инструмент больше не заработает вовсе.

Прежде чем начинать ремонт строительного фена своими руками, необходимо внимательно осмотреть устройство и определить причину поломки. Осмотреть нужно все кнопки-переключатели, провод питания и вилку. Если провод поврежден, то его нужно заменить новым. Если неисправна кнопка включения и переключения температур, нужно только найти аналог поломанной кнопки.

Далее производится анализ работы фена в разных положениях. Если фен подает воздух, но он холодный, необходимо осмотреть спираль, если воздух не подается, то нужно осмотреть двигатель или вентилятор. Однако для определения ряда неисправностей внешнего осмотра будет мало.

Перед тем, как самому отремонтировать строительный фен, необходимо приготовить фотоаппарат (запечатлеть все этапы разборки устройства), а также необходимые инструменты (отвертки, паяльник). Для того, чтобы отремонтировать внутренние неполадки, может пригодиться также схема строительного фена.

Доработка строительного фена заключается в осмотре устройства на наличие пятен, испорченных деталей, мест с ржавчиной. Обязательно обращается внимание на целостность спирали и проводков устройства.

Проводки, вентилятор или спираль в фене заменить просто, а вот если сгорел двигатель, то такой прибор отремонтировать уже практически невозможно. Если сгорела какая-либо деталь внутри устройства, то найти и заменить ее поможет специальный тестирующий прибор и электрическая схема строительного фена.

Приветствую, Вас!
Для начала рекомендую хорошие интернет магазины – товары и услуги по доступной цене:

Полезные товары – интернет магазин ” Gearbest “: goo.gl/riFbzo
Нужное и полезное – интернет магазин – ” Алиэкспресс “: goo.gl/242qIr
Множество нужных товаров – интернет магазин – ” Banggood “: goo.gl/U7l3Kp
Магазин ножей – “Ножиков”: goo.gl/pPjgRj

Заработок на своем видео с партнерскими программами:

Заработай на своем видео с – ” AIR “: goo.gl/R7C0pK
Заработай на рекламе в видео с – ” Аdmitad “: goo.gl/1qvZqN

Приветствую, Вас!
Сегодня в видео я расскажу и покажу на примере, как отремонтировать строительный фен. Покажу как проверить и найти неисправность, так же подробно расскажу о методах ее устранения..
Дам Вам практические советы, что можно сделать, если фен пришел в негодность – какие части из него можно использовать повторно и зачем это нужно..
В общем смотрите видео, там я все доходчиво пояснил. И как обычно: ставьте лайки если Вам понравилось видео, комментируйте, спрашивайте если что-то было не понятно или нужен совет.. И конечно не забывайте подписаться на мой канал, если Вы это еще не сделали!
Приятного просмотра!

Ссылка на это видео: automobilrevue.net/v/TjRRREFvSURoSEE

Другие видео, которые Вам будут интересны:

Как пользоваться мультиметром: www.youtube.com/playlist?list=PLyMPdoHRLCG3u62p83CMTRQyse2SX9n8Y

Электрика и схемы: www.youtube.com/playlist?list=PLyMPdoHRLCG1Y09DRBi3Dvhk0IoKPC21N

Другие темы видео: www.youtube.com/channel/UCNcS8Cqsaw7HIqIYRbr33lg/playlists

Ссылка на мой канал: www.youtube.com/channel/UCNcS8Cqsaw7HIqIYRbr33lg

#электрика, #ремонт, #своими_руками, #полезное, #видео, #наука, #лайфхак, #техника, #Влад_ЩЧ

Добрый день! Хорошее полезное видео! Правда мою поломку, к сожалению, не охватывает. В моём Вихре ТП-2000 полетела крылатка У неё сломалось место крепления к валу двигателя – как услышал треск сразу отключил. Надеюсь спирали не пострадали. Только от этого не легче. Деталь копеечная, пластмассовое литьё. Только вот где взять и есть ли взаимозаменяемость.

Всегда пожалуйста за советы! Надеюсь они в чем-то помогут в ремонте. Хорошо что нашли видео с ремонтом подобной крыльчатки, это поможет делу. Правда то что она так похожа и проблема схожа с вашей, действительно наводит на мысль о конструктивной недоработке. С другой стороны это может быть совпадение, либо детали из одной партии или одного завода, пластик попался там не очень и так выходит проблема. Конечно гадать можно долго, тут придется пробовать и смотреть на результат, иначе никак, скорее всего. Понимаю и поддерживаю вас с эпоксидкой, конечно она лучше подходит для склеивания, однако, как по-мне, есть неудобство виде большего времени высыхания и то что не все пластики она хорошо склеивает. Суперклей, зачастую, пластик лучше клеит, надежнее, но не всегда, по разному бывает. Просто рассуждение, мысли вслух, так сказать..

Большое спасибо за советы! Думаю ими воспользуюсь. Я здесь нашёл одно видео о ремонте именно такой крыльчатки, как у меня, правда фен другой марки. Но крыльчатка такая же, и сломана практически также. Из чего я сделал вывод, что это конструктивная недоработка и просто менять деталь на такую же может быть малоэффективно. Правда я при таких ремонтах обычно использую двухкомпонентный эпоксидный клей, но это не суть.

Схема и ремонт промышленного Фена Интерскол

Фен Интерскол ФЭ-2000. Cерийный номер

Фен собирается в двух модификациях, которые отличаются в основном схемами электронных плат.

Вторая модификация – плата DB230V, схема собрана на оптопаре P521 и симисторе. Плата переключателя названа DG-KG3.

Сначала рассмотрим схему фена на плате DB3011. Ниже приведена фотография в разобранном виде:

Схема электрическая соединений:

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений

С1 – 0,22 мкФ х 275V (для подавления помех)
R1 – 27…28 Ом – низкоомный (мощный) нагревательный элемент
R2 – 180…195 Ом – высокоомный нагревательный элемент (спираль)
F – термопредохранитель (Lebao RVD-135 250V 10A TF=135°C)
M – двигатель, 18 VDC
Переключатель – на 4 положения, Defond DSE-2410

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений и схема платы (вариант 1)

Схема платы DB3011. Вариант 2

Фен Интерскол ФЭ-2000. Плата DB230V на симисторе и оптроне. Фото в разборе.

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Плата DB230V_схема подключения. Вариант 2.

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Фен Интерскол ФЭ-2000 довольно ненадежен, особенно если эксплуатировать его неправильно.

Ремонт обычно происходит по таким неисправностям:

Замена симистора,
Замена или чистка переменного резистора (потенциометра),
Замена или ремонт нагревательных спиралей R1 или R2,
Замена двигателя.

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:8375 раз./

Вопросы и отзывы по фену Интерскол оставляйте в комментариях.

Нормально, как раз искал схему на оптопаре!
С меня респект!

Ненадежная схема постоянно ремонтирую такие. Проблема в потенциометре и спирали накала.

а что у вас делает оптопара.

Ага, и меня покоробило – что может делать оптоПара с закороченными эмиттером-коллектором?

Спасибо. Действительно, ошибочка вышла в последней схеме…

А перерисовать схему нормально можно? Ибо по описанию не получается представить ваш изм2

Подскажите есть схема платы DB230V меня интересует как она работает?
Это регулятор мощности?Выше 600 градусов может поднятся температура?
Там есть защита?Можно ввести туда индикатор хотя бы на светодиодах чтобы знать какую выставляешь температуру а то на глаз?
И еще по схеме между выводами 3 и 4 оптрона Р521 (аналог 817 – ?) какой стоит диод ?И какая марка диода D7 выводы S1 и S3.
Значит диод между 3 и 4 выводами не нужен?И четвертый вывод отопары не должен быть связан с динистором?

И еще а какая из схем лучше: DB230V или DB3011 ?

Спасибо, обязательно опубликую!

Из опыта. Разбирал несколько фенов. Из всех один меня удовлетворил. Это Бош.

Да, надо искать новую спираль в сборе, но вряд ли продадут. Может, обменять по гарантии получится?

Видел в магазине радиодеталей. Или найдите сервисную мастерскую, могут продать как запчасть.

У нас как – вытащил из розетки и пошёл по делам ;(

Можно, конечно перемотать, но всё зависит от качества намотки.

просто охото до истины самому докапаться,вот.и если не трудно можно наминалы деталей по схеме а то я смотрю в одну там так написано,в др. посмотрю там по др. уже вроде.и еще на схеме от руки не очень разборчиво какое сопротивление под№ и наминал что то я немогу разобраться с этим тоже.как лучше смотреть тестером сопротивления выпаявать или?

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.8 проголосовавших: 6

Динамическое одностороннее тепловое сканирование авиационных композитных обтекателей

Ромашин А.Г., Гайдачук В.Е., Карпов Я.С., Русин М.Ю., Радиопрозрачные обтекатели летательных аппаратов (Радиопрозрачные летательные аппараты). Обтекатели. Харьков: ХАИ, 2003.

. Google ученый

Гуртовник И.Г., Соколов В.И., Трофимов Н.Н., Шалгунов С.Г. Радиопрозрачные изделия из стеклопластиков .

Google ученый

Куреннов С.С., Кошевой А.Г., Поляков А.Г. Распределение напряжений по толщине в клеевом соединении многослойного композиционного материала // Изв. Вуз. Средний. Техника , 2015, т. 58, нет. 2. С. 10–15. 58, нет. 2. С. 145–151].

Google ученый

Яковлев О.И., Якубов В.П., Урядов В.П., Павелев А.Г., Распространение радиоволн , М .: Ленанд, 2009.

. Google ученый

Ланге Ю.В., Акустические низкочастотные методы и средства неразрушающего контроля многослоиных конструкций . Google ученый

Алифанов О.М., Ненарокомов А.В., Ненарокомов К.А., Титов Д.М., Финченко В.С. Неразрушающая дефектоскопия материалов упругой термозащиты методами нелинейной акустики // Тепловые процессы в технике, 2016, № 9000. 8. С. 368–377.

Google ученый

Нестерук Д.А. Т., Вавилов В.П., Тепловой контроль и диагностика . Томск: ТПУ, 2007.

Google ученый

Берд, Р. Б., Стюарт, Э. У., и Лайтфут, Е. Н., Транспортные явления , Нью-Йорк, John Wiley & Sons, 2007.

Google ученый

Doetsch, G., Anleitung Zum Praktischen Gebrauch der Laplace-Transformation und der Z-Transformation , München, Wien: Oldenbourg, 1967.

Google ученый

10.

Kays, W.M., Convective Heat and Mass Transfer , New York: McGraw-Hill, 1966.

. Google ученый

11.

Цой П.В., Методы расчета отдельных задач тепломассопереноса . М .: Энергия, 1971.

. Google ученый

12.

Мартыненко, О.Г. и Соковишин Ю.А., Свободно-конвективный теплообмен. Справочник (Свободноконвективный теплообмен. Справочник), Солоухин Р.И., изд., Минск: Наука и техника, 1982.

Женщина, приговоренная по схеме к предоставлению информации в Россию

CHARLESTON, W.Va. (AP В понедельник женщина из Западной Вирджинии, служившая в ВВС, была приговорена к более чем 11 годам лишения свободы в федеральной тюрьме за то, что планировала предоставить правительству России сверхсекретную информацию от Агентства национальной безопасности.

47-летняя Элизабет Джо Ширли признала себя виновной в прошлом году в рамках соглашения о признании вины по одному пункту обвинения в умышленном сохранении информации национальной обороны и международном похищении родителей.

«Ширли занимала должность, требующую высочайшего уровня доверия», — говорится в заявлении прокурора США Билл Пауэлл из северного округа Западной Вирджинии. «Когда она совершила эти преступления, она не только сломала это доверие, но и поставила под угрозу самих людей, которые наняли ее и ее соседей.Национальная безопасность — один из наших главных приоритетов. Ширли заслуживает приговора, и ни дня меньше.

Прокуроры заявили, что Ширли из Хеджсвилля арендовала складское помещение и хранила — без разрешения — документ, относящийся к национальной обороне, в котором содержится разведывательная информация по военным и политическим вопросам иностранного правительства.

Ширли работала по заданию в АНБ во время службы в ВВС.

С 2001 по 2012 год Ширли занимала различные должности в Управлении военно-морской разведки ВМФ, министерствах обороны и энергетики, Национальной совместной оперативной группе кибер-расследований и, по крайней мере, в пяти различных аттестованных подрядчиках.В заявлении говорится, что она также неоднократно проходила проверку безопасности на высшем уровне.

Ширли увезла свою 6-летнюю дочь в Мексику в июле 2019 года после того, как она не вернула ребенка в согласованный срок отцу-опекуну девочки, основному родителю по месту жительства, и его жене в Западной Вирджинии.

Прокуроры заявили, что Ширли поехала в Мексику с намерением связаться с представителями правительства России и потребовать переселения в страну, которая не будет выдавать ее обратно в США.S.

Находясь в Мексике, Ширли подготовила письменное сообщение, в котором говорилось о «срочной необходимости» отправить из США предметы, связанные с ее «делом всей жизни, прежде чем они будут изъяты и уничтожены», — заявили в прокуратуре.

Ширли была арестована в августе 2019 года в отеле в Мехико, и девочку вернули отцу. Власти заявили, что документ АНБ был обнаружен в том же месяце в шкафчике хранилища в Мартинсбурге, а сообщения, которые Ширли написала российским правительственным чиновникам вместе с другой секретной информацией, были обнаружены на ее электронных устройствах.

«Ширли предала доверие американского народа, когда она взяла секретную информацию из своей работы с разведывательным сообществом», — сказал помощник генерального прокурора Джон К. Демерс из Управления национальной безопасности. «Затем она попыталась извлечь выгоду из своего предательства, пытаясь продать эту информацию России, одному из главных противников Америки, чтобы способствовать преступному похищению ее дочери.

«Этот приговор привлечет Ширли к ответственности за нарушение доверия американского народа и служит предупреждением для других, которые будут искать незаконную прибыль за счет Америки.

ICE удаляет российского беглеца, признанного виновным в мошенничестве с использованием электронных средств связи в США на сумму 4,5 миллиона долларов

НЬЮ-ЙОРК — Иммиграционная и таможенная служба США (ICE) удалила гражданина России в четверг, разыскиваемого в своей стране за покушение на убийство, и США за его роль в мошеннической схеме на сумму 4,5 миллиона долларов.

Сотрудники отдела

ICE по устранению нарушений правопорядка (ERO) сопровождали 32-летнего Станислава Эдуардовича Лисицкого в Россию чартерным рейсом ICE Air Operation, после чего передали его российским властям в международном аэропорту Шереметьево в Москве.

Лисицкий, просрочивший срок своей неиммиграционной временной гостевой визы в 2017 году, разыскивается российскими властями по нескольким обвинениям, включая покушение на убийство. В 2019 году он был осужден в Южном округе Нью-Йорка за сговор с целью совершения мошенничества с использованием электронных средств в рамках схемы, в результате которой были обманы люди на сумму более 4,5 миллионов долларов посредством продажи автомобилей через Интернет.

По истечении срока его тюремного заключения ICE взяла его под стражу и в феврале 2020 года начала процедуру выдворения.

«Я горжусь совместными усилиями ERO New York и наших партнеров из федеральных правоохранительных органов, которые сыграли важную роль в удалении этого беглого иностранца из Соединенных Штатов», — сказал директор полевого офиса ERO в Нью-Йорке Томас Р.Декер.

ICE фокусирует свои правоприменительные ресурсы на лицах, представляющих угрозу национальной безопасности, общественной безопасности и охране границ. Сотрудники службы депортации ICE ежедневно проводят целенаправленные правоприменительные действия в разных частях страны в рамках постоянных усилий агентства по защите нации, поддержанию общественной безопасности и защите целостности наших иммиграционных законов и пограничного контроля. В этих операциях участвуют существующие, установленные группы по борьбе с преступностью.

С окт.1 августа 2009 года ERO выслало из Соединенных Штатов более 1700 иностранных беглецов, которые разыскивались в их родных странах за серьезные преступления, включая похищение, изнасилование и убийство. Представителям общественности, располагающим информацией об иностранных беглецах, настоятельно рекомендуется связаться с ICE по бесплатному телефону ICE 1-866-347-2423 или по международному телефону 001-1802-872-6199. Общественность также может подать чаевые онлайн, заполнив онлайн-форму ICE.

«Зеркальные» сделки, поймавшие Deutsche в русской сети

FRANKFURT (Reuters) — Когда регулирующие органы посмотрели на «зеркальные» сделки Deutsche Bank, им не понравилось то, что они увидели.

ФОТО ФАЙЛА — На логотипе немецкого Deutsche Bank во Франкфурте, Германия, 26 января 2016 г. видны царапины. REUTERS / Kai Pfaffenbach / File Photo

Клиент попросит Deutsche Bank в Москве купить российские голубые фишки с использованием рублей, то вскоре после этого другой скажет Deutsche Bank в Лондоне продать такое же количество акций по той же цене за доллары.

По данным регулирующих органов, наблюдался постоянный поток мелких сделок, обычно на 2–3 миллиона долларов каждая, на общую сумму около 10 миллиардов долларов в течение примерно четырех лет.Стороны часто теряли деньги на сделках из-за комиссионных сборов.

Фактически, два вовлеченных клиента «фактически были тесно связаны», как заявило Департамент финансовых услуг штата Нью-Йорк, например, через общую собственность.

Регулирующие органы установили, что в результате сделок деньги тайно перемещались из России в другие страны мира таким образом, чтобы их можно было использовать для отмывания денег.

«У меня сегодня миллиард рублей … Сможете ли вы найти бумагу такого размера», — сказал У.S. Watchdog привел слова одной из сторон сделки, рассказывающей трейдеру Deutsche Bank в Москве.

Торговая сеть простиралась от Москвы, Лондона и Нью-Йорка до Кипра и Британских Виргинских островов.

Deutsche Bank DBKGn.DE, который широко представлен на Уолл-стрит, заявил, что сожалеет о своей роли в схеме и что с тех пор он устранил недостатки. Он согласился выплатить в общей сложности около 630 миллионов долларов штрафов финансовым регуляторам Нью-Йорка и Великобритании.

Зеркальная схема началась в 2011 году, когда немецкие трейдеры боролись с замедлением роста бизнеса в результате резкого падения цен на нефть и газ, а также последствий мирового финансового кризиса.

«Жадность и коррупция мотивировали московских трейдеров DB (Deutsche Bank)», — заявили власти Нью-Йорка.

«Трейдеры признали, что они не подвергали сомнению эти подозрительные сделки, потому что они получали комиссионные в то время, когда торговля резко замедлилась».

«Один трейдер признал, что трейдер был в основном« сосредоточен на комиссии »в это время« медленных рынков », и продолжил эти сделки, несмотря на опасения», — говорится в сообщении.

LAX CONTROLS

Американские и британские регулирующие органы заявили, что средства контроля банка не сработали, но не сказали, что высшее руководство было об этом осведомлено.

Проверки клиентов были слабыми, а системы хранения такой информации фрагментированы, в результате чего банк не знал, на кого они торгуют и откуда поступают деньги для сделок.

Регулирующий орган Великобритании, Financial Conduct Authority (FCA), заявил, что сокращение расходов в Deutsche привело к сокращению штата сотрудников, отвечающих за соблюдение нормативных требований, в период с 2010 по 2012 год, что привело к их «растянутому».

Лондонский офис отвечал за торговый портфель компании, но он «не знал личности клиентов, которые вводили сделки в книгу», добавило FCA.

Генеральный директор Deutsche Джон Крайан пытается подвести черту под проступками банка после финансового кризиса, пытаясь закрепиться на Уолл-стрит.

Мировое соглашение является последним из серии штрафных санкций, подорвавших финансы кредитора, включая штраф в размере 7,2 миллиарда долларов США в этом месяце за продажу токсичного ипотечного долга.

Тот факт, что правонарушение в России произошло совсем недавно, в 2015 году, подчеркивает масштаб задачи, стоящей перед генеральным директором.

Схема интерскол фэ 2000э: Как отремонтировать профессиональный фен Интерскол. Схема фена – СамЭлектрик.ру

Деталировка строительного фена ИНТЕРСКОЛ ФЭ-2000

Фэ 2000э схема ремонт

Comments 55

Параметры деталей электронной платы DV3011

Схема электрическая фена ИНТЕРСКОЛ на плате

Соединение старой и новой платы фена, взаимозаменяемость выводов:

Ремонт фена Интерскол своими руками

Скачать справочную информацию по симисторам:

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Рекомендую статьи по теме:

Статья понравилась?

123 комментария

Интерскол фен ФЭ-2000 ЭД

Ремонт фена Интерскол | СамЭлектрик.ру

Запчасти для Интерскол ФЭ-2000Э 13товаров

Не греет фен интерскол фэ 2000э

Ремонт технического фена своими руками

Схема и ремонт промышленного Фена Интерскол

Динамическое одностороннее тепловое сканирование авиационных композитных обтекателей

Женщина, приговоренная по схеме к предоставлению информации в Россию

ICE удаляет российского беглеца, признанного виновным в мошенничестве с использованием электронных средств связи в США на сумму 4,5 миллиона долларов

«Зеркальные» сделки, поймавшие Deutsche в русской сети

LAX CONTROLS

Добавить комментарий Отменить ответ
