Балаковский институт техники, технологии и управления

ФАКУЛЬТЕТ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ

КАФЕДРА УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ

Практическая работа №1

по дисциплине

Основы методики описания технических устройств

Полноглубинная методика

Холодильник-морозильник двухкамерный STINOL-101

Выполнил ст. гр. УИТ-51

Колесникова Е.В.

Принял

Калинина А.В.__________

«____» _____________2004г.

2004

1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Холодильники-морозильники бытовые электрические компрессионные «STINOL-101» предназначены для кратковременного хране­ния продуктов и охлаждения напитков в холодильной камере (ХК), длительного хранения продуктов и приготовления пищевого льда в морозильной камере (МК).

Холодильники-морозильники соответствуют всем требованиям, обеспечивающим безопасность потребителя, согласно Европейского стандарта EN.335-2-24-1989, базирующегося на нормах EN.335-2-24-1984, ГОСТ Р.МЭК.335-1-94, ГОСТ Р.МЭК.335-2-24-94, ГОСТ Р.50033-92(ЭМС), ГОСТ 23511-79, ГОСТ 27570.8-88, ГОСТ 16317-87, а также соответствуют требо­ваниям инструкции 87/308 ЕЭС от 02.06.87 г. «О предупреждении и устранении радиопомех».

Сертификаты: ГОСТ P.RU.AE.01.1.2.0293 от 20.06.93г.,

ГОСТ P.RU.AE. 17.1.4.0018 от 17.05.93г., ГОСТ P.RU.AE.01.1.2.2353 от 21.09.93г., ГOCTP.RUAE.17.1.2.0321 от 02.03.94г., ГОСТ P.RU.AE.01.1.2.1263 от 19.01.94г., ГOCTP.RU.AE.17.1.2.0233 от 23.12.93г., ГОСТ P.RU.AE.17.1.2.0382 от 24.05.94г.,

ГОСТ P. RU.ME.11.1.2.0027 от 03.10.94г.

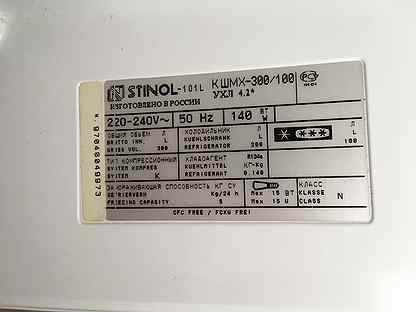

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1

Характеристика

Единица измерения

‘STINOL -101″

Система оттаивания холодильной камеры

автом.

Система оттаивания морозильной камеры

ручн.

Замораживающая способность

кг/ сутки

5

Эксплуатационные возможности

Средняя температура холодильной камеры, не выше

°С

+5*

Температура морозильной камеры, не выше

°С

-18*

Расход эл. энергии за 24 -часа

кВт. ч

0,9*

Количество компрессоров

шт.

1

Номинальная потребляемая мощность компрессора

Вт

140

Хладагент

R12 или R134a или F4

Рекомендуемая на грузка на полку-решетку, не более

кг

16

3 МАССОГАБАРИТЫ

Характеристика

Единица измерения

‘STINOL -101″

Высота

см

167

Ширина

см

60

Глубина

см

60

Общий объем

дм3

300

Объем холодильной камеры

дм3

200

Объем морозильной камеры

дм3

100

Масса холодильника

кг

66

4 СОСТАВ УСТРОЙСТВА И КОМПЛЕКТ ПОСТАВКИ

№ п/п

Комплектующие изделия

Количество

1

Ванночка для льда

1(2)

2

Лопатка для удаления льда

1

3

Съемная полка

3

4

Съемная барьер-полка для бутылок, пакетов молока, напитков в жестяных и картонных сосудах и т.

д.

2

5

Подвижный упор-разделитель для бутылок

1

6

Откидные полки для предметов и небольших бутылок

2

7

Съемная барьер-полка с передвижной формой для яиц

1

8

Съемная емкость с крышкой;

1

9

Руководство по эксплуатации

1

10

Розетка

1

11

Пробка для бутылки

3

5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ХОЛОДИЛЬНИКА

5. 1. Основные части холодильника:

— шкаф;

— двери;

— съемные элементы;

— холодильный агрегат;

— конденсатор;

— панель управления.

Шкаф и двери изготавливаются из листовой стали.

Внутренняя часть шкафа и дверей изготовлены из ударопрочного полисти­рола. Теплоизоляция шкафа и дверей — пенополиуретан.

5.2. Принцип работы холодильного агрегата (рис. 1).

Охлаждение воздуха в холодильнике производится холодильным агрегатом, работающим от сети переменного тока. Автоматическая оттайка испарителя и активное перемешивание воздуха с помощью вентилятора обеспечивают бы­строе и равномерное охлаждение камеры. Поддержание необходимой темпера­туры в холодильнике обеспечивается за счет периодического включения и от­ключения компрессора, осуществляемого с помощью пускозащитного реле и терморегулятора.

При включении холодильного агрегата компрессор (1) по обратной трубке (8) всасывает пары хладагента из испарителей (6, 7) и по нагнетательной трубке (2) нагнетает их в змеевик конденсатора (3), где они охлаждаются и постепенно конденсируются при высоком давлении. Из змеевика конденсатора жидкий хла­дагент через фильтр (4) и капиллярную трубку (5) поступает в каналы испарите­лей (6, 7). В каналах испарителей хладагент, выходя из капиллярной трубки (5), расширяется, кипит и постепенно превращается в пар, поглощая при этом теп­ло от стенок испарителя. Пары хладагента из испарителя по обратной трубке (8) отсасываются компрессором, и цикл повторяется.

Ремонт и эксплуатация холодильников Стинол

_____________________________________________________________________________

_____________________________________________________________________________

В эксплуатации двухкамерный холодильник Stinol 101 EL с электромеханическим управлением и одним мотором компрессором. Проблема — в верхней камере горит свет, но не морозит, происходят переменные щелчки, нижняя камера тоже не морозит, стрелка в красной зоне. Агрегат не включается.

Если не работают обе камеры и слышны щелчки, то неисправен компрессор, либо в хол-ке произошла утечка фреона в системе.

В двухкамерном холодильнике Стинол 107L No Frost заменили компрессор (аналог) и включили. Он поработал сутки с показателями в морозильной камере больше минус 30 градусов, а в холодильной +20 градусов. Отключили, неделю стоял пустой и открытый, сегодня решили включить, надеясь на чудо. Все по-прежнему — морозильная работает, холодильная нет! Мотор не отключается, хол-к пустой! Что делать, это утечка фреон?

Больше похоже на засор капиллярной системы. Мог попасть воздух в систему и он замерзает на одной из трубок сзади. Если это так, то необходимо перевакуумировать и перезаправить систему.

После разморозки перестал работать двухкамерный холодильник стинол-107 L. В нем была какая-то трубка или проволока алюминиевая на конце запаянная. Она оторвалась. Что это за проволока или трубка была, и для чего она нужна?

Трубка, которая у Вас оторвалась — это трубка термостата. Без замены термостата теперь никак не обойтись и компрессор из-за этого и не включится. Именно по данным с термостата и включается мотор-компрессор.

У нас холодильник stinol rf s 275, вроде работает хорошо, но почему-то после того, как его мы помыли, стал пахнуть тухлым. Потом его еще раз разморозили, все выкинули не нужное, помыли, и он все равно продолжает вонять. Его даже открывать не хочется от этого. Поставили, соль, соду, поглотитель запаха, ничего не помогает. Поддон, куда стекает вода, так и не нашли. Подскажите, пожалуйста, что это может быть? Выкидывать жалко, он рабочий, вот что нужно сделать, чтобы он перестал издавать неприятный запах?

Необходимо почистить лоток для сбора талой воды, он установлен на компрессоре в моторном отсеке, сзади х-ка.

Объясните коды ошибок для холодильников Стинол?

Ошибка Е00 — Повреждён датчик температуры.
Ошибка Е01, Е10, Е11 — Температура воздуха в хол. камере превысила порог в 50С.
Ошибка Е02, Е20, Е22 — Дверь х-ка открыта и воздух в камере прогрелся выше 12С.
Ошибка Е03, Е30, Е33 — Температура воздуха в холодильной камере выше 12С.
Ошибка Е04, Е40, Е44 — В течение двух часов работы компрессора, температура в камере не достигла заданного предела и не повышается.
Ошибка Е05 — За час работы нагревателя испарители не прогрелись до 14С.
Ошибка Е06 — Нет напряжения на нагревателе во время включения режима оттаивания.
Ошибка Е07 — Замыкание в цепи при активировании функции оттаивания.

Стинол 101 с функцией Ноу Фрост не отключается автоматически. Если повернуть регулятор на лицевой панели чуть меньше 1, то отключается, но потом опять молотит без перерывов. В большой камере намерзает в правом углу в виде огромной капли. В морозилке, конечно, тоже намерзло, градусник на дверце в крайней нижней синей зоне. Какие могут быть причины? И надо ли размораживать агрегат до вызова мастера?

Наиболее вероятные причины подобной неисправности (не отключается х-к) могут быть следующие: Засор в капиллярной системе; Износ уплотнителя. Теплый воздух попадает и намерзает; Утечка в системе. Фреон испарился и не хватает его для охлаждения.

В эксплуатации холодильник стинол 107 er (однокомпрессорный, двухкамерный с Ноу Фрост). Как пользоваться регулятором температуры?

Пользоваться терморегулятором очень просто. Необходимо для оптимальной работы агрегата установить термостат между значениями 2 и 3.

В хозяйстве есть двухкамерный холодильник Стинол 107L No Frost. Перестал набирать температуру в холодильной камере, компрессор не отключался. Замена термостата на новый ни к чему не привела. В хол. камере, примерно посередине, образовался «пузырь» (отслоился пластик). Был оставлен в покое, куплен новый х-к. Сейчас появилась необходимость во втором агрегате. На вид старичок еще вполне себе ничего, поэтому первое, что пришло в голову — восстановить его. Не подскажете, что это может быть за неисправность, сколько может стоить такой ремонт, и вообще, стоит ли его восстанавливать?

Если компрессор работает не выключаясь и образовался «пузырь» на задней стенке холодильной камеры на пластике, то это утечка фреона в запененной части х-ка (в шкафу). Ремонт такой неисправности нерентабелен для агрегатов этой марки и не рекомендуем его делать. Для этого необходимо разобрать хол. шкаф и устранить утечку, запаяв отверстие.

Прошу помочь в следующем. У холодильника Стинол 101 вышел из строя регулятор температуры, и он перестал включаться (полгода была такая же ситуация). После замены терморегулятора выяснилось следующее: при включении розетки в сеть компрессор начинал работать, однако после некоторого времени, если отключить вилку из розетки и снова включить компрессор не включается, а только гудит. После некоторого времени при включении розетки он начинает работать. Раньше такого не было. Позистор в холодном состоянии 25 ом. После выключения и последующего замера показывает около 40-50 ом. Была произведена замена пускового позистора от х-ка Атлант, эффект тот же. Что Вы можете посоветовать?

Если отключить холодильник от электросети и сразу включить, то мотор-компрессор не запустится. Повторное включение в электросеть, возможно, производить только через 5 — 10 минут. В Вашем случае, скорее всего, неисправность заключается в терморегуляторе.

Холодильник стинол 256 двухкамерный, верх охлаждает, а морозилка перестала работать, вроде вытек фреон. Сколько будет стоить починка?

Если в агрегате перестала работать морозильная камера, то причины подобной неисправности: Выход из строя мотора компрессора; Неисправен термостат морозильной камеры; Неполадки пускозащитного реле — для моделей с 2-мя компрессорами. Утечка фреона в морозильной камере маловероятная причина этой проблемы. Утечка возможна только при проткнутом испарителе. Если вы не повреждали испаритель морозильной камеры, то, скорее всего это не «утечка».

Какой терморегулятор можно поставить в холодильник модели 101 ER.

Можно установить терморегулятор К-59 с длиной сильфонной трубки 2,5м.

Холодильник Стинол-107 ЕР Ноу фрост (двухкамерный). Ситуация такая: однажды из морозильной камеры раздался звук скрежета, как будто лопасть вентилятора обо что-то скребёт. При открытии двери мороз. камеры скрежет прекратился, т.к. вентилятор выключился. При закрытии вентилятор больше не включился. В итоге в мороз. камере температура поднялась, датчик на двери показывает ноль градусов, но по факту вроде мороз есть, но по ящикам не распространяется. В хол. камере вроде холод есть, но стал теплее, чем был. Подскажите советом, что могло случиться с ним?

Скорее всего, вышел из строя мотор вентилятора. Необходима его замена. Так же рекомендуем проверить, если в морозилке много снега, то может быть неисправна система оттайки морозильной камеры и именно за этот снег и задевал вентилятор, и был слышен звук скрежета.

Не работает двухкамерный холодильник Stinol-107, свет горит, но компрессор не работает. Какая может быть причина?

Причины неисправности могут быть следующие: Выход из строя термостата; Сгорел мотор-компрессор; Утечка фреона в системе.

У двухкамерного холодильника Stinol 101 no frost (возраст около 14 лет, ранее ничего не ломалось) появился свист в районе регулятора режима, причем при нажатии на регулятор свист пропадает, а при переключении режимов остается. Холодит пока нормально. Что делать?

Возможно, неисправен регулятор режима. Нужно его заменить.

Холодильник Stinol 107Е КШМХ-280/80. Морозилка работает отлично, а хол. камера почти не холодит. Может ли данный агрегат из-за неисправности потреблять слишком много эл.энергии по 100-150 КВт/ч в мес. (3-5 КВт/ч за сутки)? Или он просто сгорит от непрерывной работы от такой нагрузки?

Из-за неисправности потребление эл. энергии может возрасти. Из-за непрерывной работы компрессор может выйти из строя.

Холодильник Стинол 107 No Frost, 1998 года. Сломался терморегулятор. После его замены мастером терморегулятор был установлен в среднее положение, после этого он работал сутки и не отключался. После того, как терморегулятор повернула в выключенное положение, максимально влево после щелчка, агрегат стал отключаться, но не надолго. На задней стенке холодильной камеры намерзает шуба из инея. Времени, когда он отключается, недостаточно для растаивания инея. Морозильная камера работает нормально. В чем может быть причина?

Возможно проблемы с терморегулятором.

Холодильник stinol 256. У нас хол. камера не охлаждается, а мотор постоянно работает. На входе в мотор трубочка горячая, а на выходе не охлаждается трубочка. Морозильная камера хорошо работает. Что с ним может быть?

Если компрессор работает не выключаясь, а холодильная камера не охлаждается, то компрессор исправен, а вот, скорее всего, присутствует утечка фреона в системе хол. камеры.

Подскажите, пожалуйста, в чем может быть поломка? Холодильник стинол 107 (с одним компрессором). В течение года хол. камера работала всю хуже и хуже, температура всё поднималась и поднималась. Компрессор работал все дольше и дольше без выключений. Морозилка при этом работала исправно. А вчера он просто выключился. Свет в нем горит, при включении в розетку никаких щелчков, только начинает немного шуметь как вентилятор и через 1-2 минуты и этот шум прекращается.

Скорее всего, произошла утечка фреона, либо засор капиллярной системы. Так же, за это время работы мог выйти из строя мотор компрессор.

Холодильник двухкамерный однокомпрессорный Стинол 107 ER с ноу фрост. Работает 5 минут и 5 минут стоит. После поломки терморегулятора K59-1275 заменили его на K59-1260. Раньше работал 15-20 мин и стоянка примерно 30 мин, сейчас за 5 дней намерзает шуба в хк. 2 мастера кроме регулировки терморегулятора не смогли ничего сделать. Подскажите, в чем проблема?

Скорее всего, дело в засоре в капиллярной системе. Если образуется шуба — это первый признак.

Подскажите, пожалуйста, у меня холодильник Стинол 101 и не горит лампочка в нем и на панели. Купила новую лампочку и поменяла, и все равно не горит. В чем проблема и как устранить?

То, что у Вас не горит ни лампочка, ни светодиод на панели может означать неисправность в электропроводке агрегата. Если он работает нормально, и холодильная и морозильная камеры тоже, то не стоит переживать по этому поводу.

Холодильник Стинол-107L 1997 г. работал хорошо. Отключила, чтобы помыть. После этого не включается. Свет горит, а мотор не работает. Подскажите, что делать?

Наиболее вероятная причина неисправности заключается в терморегуляторе.

У меня холодильник стинол-107 кшмх. Обнаружила, что температура в хол. камере +17, вместо +5. Терморегулятор не вертели. Что это может быть?

Скорее всего, неисправен сам термостат (терморегулятор) хол. камеры. Необходима его замена на новый.

Холодильник Стинол 107 er с капельной разморозкой. При минимальной установки терморегулятора, где то на «10» часов, замерзают капли стекающей влаги на его задней стенки. Почему? Дальше убавлять уже не куда.

То, что на задней стенке замерзают капли — это абсолютно нормальная работа агрегата. Капли замерзают, и охлаждается холодильная камера, а потом они оттаивают. Не стоит переживать за такую работу, капли будут замерзать и в минимальном положении термостата, т.к. иначе хол. камера не будет работать корректно.

Холодильник стинол RF S 275. Отходит резинка на верхней дверце, постоянно горит лампочка. Образуется лед на задней стенке в правом углу (на той же стороне что и лампа). Можно заметить резинку? Или нужен другой ремонт?

В первую очередь необходимо устранить причину непрерывной работы лампы, возможно именно она мешает нормальной работе агрегата.

Двухкамерный холодильник Stinol 107 er (Ноу Фрост в морозилке). Агрегат работает в штатном режиме. Дренажные трубки проверены все нормально, но под ним есть течь воды в районе левой передней ножки. Примерно полстакана, может меньше. Наблюдаю в течении 3х дней. Если возможно, подскажите причину или ряд причин поломки.

Отодвиньте технику от стенки и проверьте пластиковое судно на компрессоре, возможно, там слишком много воды и она вытекает наружу, просто слейте воду. Также одна из двух дренажных трубок могла выпасть из судна и создавать течь

Холодильник стинол 107 не включается. Как можно пробить дренажное отверстие из морозильной камеры? За 14 лет ни разу не засорялось. Сейчас вода не капает, течет только из слива хк.

Для того, чтобы прочистить дренажное отверстие морозильной камеры, необходимо снять заднюю пластиковую крышку морозилки и добраться до самого дренажа, он находится за испарителем.

Холодильник стинол 275, компрессор работает и похоже фреона нет. Такое было 3 недели назад, как его можно проверить? Мыльной эмульсий проверили прошлый раз на моторе и трубных парках, не было утечки.

Дело в том, что фреон из системы вытекает не из компрессора, и проверять мыльной эмульсией нанося ее на компрессор нет никакого смысла. Утечка может быть в испарителе мороз. или хол. камерах. Мастера, для поиска места утечки ищут его при помощи течеискателя для фреона.

Холодильник стинол 256q 002. Гудит вентилятор (дверь морозильной камеры закрыта — гудит, открыта — не гудит). Тэны рабочие, льда нет, прозвонили сопротивление одного 329, другого 678. Открытие и закрытие дверцы на пару минут убирает шум. Что может быть неисправно? Обледенения системы нет.

При открытии дверцы морозилки — это нормально, что вентилятор выключается, иначе он бы выгонял весь холодный воздух наружу. Для начала надо бы проверить температуру в морозилке, может быть дело в этом и температура более — 16 градусов. Далее, надо проверять питание вентилятора и таймер оттайки.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________





как работает + как починить


Сложно представить свою жизнь без бытовой техники. Есть приборы, без которых мы смогли бы обойтись, а есть такие, без которых обустройство жилого пространства вполне обоснованно считается неполноценным. Одним из таких жизненно необходимых предметов является холодильник. Согласны?

Выполненный своими руками ремонт бытовой техники — хорошее подспорье для семейного бюджета. При желании можно освоить многие ремонтные операции. Например, заменить терморегулятор для холодильника не так уж трудно. Стоит только разобраться в особенностях конструкции и принципах действия прибора.

Мы расскажем о том, как обнаружить неисправность термостата. В предложенной нами статье подробно описано, как производится его замена во время ремонта холодильника марки Stinol. Информацию сопровождает тематическая подборка фото- и видеоматериалов с советами экспертов.

Содержание статьи:

Конструкционные особенности и принцип работы

Терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Терморегулятор – это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

  • компрессор работает без перерывов или с очень короткими и редкими перерывами;
  • температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
  • на стенках появляется большое количество изморози или даже льда;
  • внутри холодильника слишком тепло;
  • холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Чтобы правильно определить причину проблем, выявленных в процессе функционирования бытового холодильника, понадобится провести небольшую диагностику. Это можно сделать самостоятельно

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

Чтобы протестировать работу термореле, нужно освободить холодильник от всех продуктов, поместить внутрь камеры термометр и проверить его показания через несколько часов

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

Если внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Появление снежной шубы в холодильной камере почти всегда означает, что терморегулятор работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать – терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов. В этот период нужно обратить внимание на длительность перерывов в работе компрессора.

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и , например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена на примере холодильника Стинол

Для поломка реле – довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Эта схема контактов термореле типа К-59, которая позволяет составить представление о том, какие именно провода куда должны быть подключены. Цветовая маркировка может отличаться, сохранить информацию помогут фото на телефоне, подобную схему также можно нарисовать самостоятельно

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

  • компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
  • при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
  • температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 – две, по одной для каждого компрессора.

Чтобы удалить регулировочную ручку холодильника Stinol (1), необходимо воспользоваться каким-нибудь острым предметом, например, шилом. Затем удаляют декоративную накладку (2), которую удерживают четыре выступа

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Под декоративной накладкой находятся крепежные винты (1), которые удерживают термореле в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап – удаление верхней крышки холодильника.

Крепежные элементы, которые фиксируют панель управления и дверную навеску (1) холодильника Stinol нужно откручивать, продвигаясь к двери, а не от нее

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

После того, как сняты двери и верхняя панель холодильника Stinol, можно осторожно вынуть термореле для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Для продолжения замены терморегулятора в холодильнике Stinol нужно снять накладку (1) в холодильной камере и вынуть капиллярную трубку (2)

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Чтобы вынуть капиллярную трубку (2) и провести ее замену, сначала нужно отсоединить блок освещения, который закреплен винтом, утопленным в его корпусе

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Отверстие, которое образуется на задней панели в процессе ремонтных работ, следует заделать пластиком, чтобы восстановить герметичность холодильной камеры

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Не менее важным функциональным узлом в конструкции холодильника является , с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Наглядно процесс замены термореле продемонстрирован в следующем видеосюжете, в котором мастер делится нюансами проведения ремонта холодильной техники типа Стинол:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию. Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника.

Расскажите о том, как подбирали терморегулятор для восстановления работоспособности холодильника. Делитесь полезными сведениями и ценной информацией по теме статьи, которая сможет пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото и задавайте вопросы в находящемся ниже блоке.

Схема подключения терморегулятора стинол 101. Другие функции и особенности. Что делать, если под ящиками для овощей холодильного отделения стоит вода

Все модели холодильников Стинол отличаются безупречным качеством и надежностью, но, увы, они, как и техника других марок, не застрахованы от поломок. По сути, существует несколько основных неисправностей, которые могут быть характерны для данного бренда. Рассмотрим несколько практических примеров более подробно.

Что делать если двухкомпрессорный Stinol перестал охлаждать?

Бывают ситуации, когда в холодильном отсеке горит свет, но, один из моторов не работает и холодильник перестает охлаждать. Одновременно с этим, второй мотор может исправно работать, но быть очень горячим.

В данном случае, неисправность, вероятнее всего, связана с проблемами в автоматических устройствах, таких как пусковое реле, регулятор температуры или системы No Frost (при ее наличии). Устанавливать более точную причину должны специалисты сервисного центра. Дело в том, что если начать ее выяснение, методом исключения, последовательно заменяя все делать, которые могут стать причиной поломки, то можно добиться совершенно противоположного результата. Это обусловлено тем, что каждое реле, транзистор и сенсор имеют свою маркировку. Если приобрести запчасть, которая, по внешнему виду и разъему, полностью соответствует неисправной, но буква или цифра в маркировке будет отличаться от оригинала, это может стать причиной неприятных последствий, самым безобидным из которых станет выбивание автомата в щитке.


Как показывает практика, подобная самодеятельность нередко приводит к сгоранию одного, или сразу двух компрессоров.

Если же владелец действительно имеет техническое образование, хорошо читает электрические схемы и может качественно выполнить ремонт своими руками, рекомендуется приобретать запасные детали только в сервисном центре, где, как правило, есть необходимые элементы на весь модельный ряд холодильников.

Что делать если морозильная камера разморозилась или в ней «воцарилось лето»?

Как показывает практика, большинство современных холодильников Stinol оборудованы сразу двумя моторами-компрессорами, каждый из которых обеспечивает необходимую температуру в одной из камер.

В том случае, если морозильная камера перестала выполнять свою непосредственную функцию, не морозит, или полностью разморозилась самостоятельно, причин может быть 2: выход из строя мотора-компрессора, или же проблемы с автоматикой. Определить какая из причин является наиболее актуальной, достаточно легко.


Достаточно потрогать рукой оба мотора. Если оба горячие, или очень теплые – проблема заключается в моторе. Чаще всего, это межвитковое замыкание обмоток. Если же один мотор горячий, а второй холодный, проблема в автоматике. Наиболее часто эта проблема встречается на холодильниках, оборудованных системой No Frost, которая просто выходит из строя.

Если это именно ваш случай, специалисты настоятельно рекомендуют обратиться в сервисный центр, где могут провести полноценную диагностику, выявить неисправный элемент системы и произвести ремонт. Такая рекомендация обусловлена тем, что сама система автоматического оттаивания включает большое количество различных деталей, каждая из которых может являться причиной неисправности.

Что делать если в однокомпрессорном агрегате не функционирует мотор?

В современной практике встречаются ситуации, когда внутри холодильного отсека холодильника Стинол работает освещение, но, компрессор не запускается вообще, или же включается всего лишь на считанные мгновения, при этом очень сильно нагреваясь.


В большинстве случаев, причина этой неисправности кроется в неисправности самого двигателя-компрессора. Многие, услышав такой диагноз, сразу вывозят агрегат на свалку и приобретают новый. На самом деле, все не так критично. Разумеется, мотор – это достаточно дорогая деталь, но, стоимость нового холодильника будет в несколько раз выше.

Именно по этой причине, специалисты рекомендуют приобрести новый мотор-компрессор, характеристики которого будут даже выше, чем у неисправного. Единственным условием, в данном случае, является качественная и правильная установка детали, которую могут сделать только квалифицированные мастера, или люди, которые, по меньшей мере, имеют техническое образование и общаются с холодильниками на «ты».

Что делать если у однокомпрессорного Стинола перестал отключаться мотор?

В том случае, если у холодильного оборудования Стинол, оснащенного одним компрессором, возникли неполадки, в результате которых мотор просто перестал выключаться, морозильный отсек продолжает корректно функционировать, а в холодильном отсеке «воцарилось лето» или наблюдается толстый снежный покров на задней панели, как это показано на фото, самой вероятной причиной этому – недостаточное количество фреона. Как правило, фреон не испаряется самостоятельно, а значит, в системе есть утечка, нуждающаяся в устранении.

В данной ситуации необходимо обратиться в специализированную мастерскую или в сервисный центр. Благодаря современным технологиям, найти и устранить утечку можно достаточно быстро. У хорошего мастера этот ремонт, обычно, занимает не больше часа. Когда герметичность будет восстановлена, в систему добавляют хладагента и холодильник продолжает функционировать в штатном режиме.

Что делать, если под ящиками для овощей холодильного отделения стоит вода?

Если в какой-то момент Вы заметили, что в холодильном отсеке Стинола, под ящиками для фруктов и овощей начала скапливаться вода, это недвусмысленно указывает на то, что дренажная система засорилась и ее нужно прочистить. Говоря иначе, излишняя влага просто не может просочиться через «затор».


Чтобы устранить эту проблему, можно пригласить специалистов сервисного центра, или же прочистить дренажную систему своими руками. Единственным условием, в данном случае, является максимальная аккуратность. В противном случае, тонкую трубочку можно повредить и тогда обойтись без дополнительных затрат уже точно не получится.

Чтобы избежать неприятных последствий, эксперты рекомендуют посмотреть специальное видео, с помощью которого, вполне вероятно, вы получите ответы на большинство вопросов, которые могут возникнуть.

Что делать, если не включается Stinol 101 EL? В этом случае мы рекомендуем не пытаться самостоятельно разобраться в поломке, а сразу же звонить в сервисный центр. Наша компания предоставляет услуги по выезду мастера на дом для диагностики и устранения поломок различной сложности. Это избавит вас от хлопот, связанных с перевозкой громоздкой техники в мастерскую.

Обычно холодильник не включается по причине выхода из строя одной из следующих деталей:

  • Пускозащитное реле. Если компрессор гудит, но холодильник не запускается, вероятнее всего причина кроется в поломке этой детали.
  • Мотор-компрессор. Признаками неисправности являются щелчки в момент запуска.
  • Терморегулятор. Если лампа освещения горит, но холодильник не запускается, то потребуется выполнить замену датчика температуры.
  • Модуль управления. Устройство чувствительно к перепадам напряжения сети.
  • Контакты в электрической схеме окислились.

Это наиболее серьезные проблемы, при которых не включается холодильник Stinol 101 EL. Мастера нашего сервисного центра готовы произвести ремонт холодильного аппарата любой сложности: от замены температурного датчика, до починки мотор-компрессора. Использование оригинальных комплектующих гарантирует длительную работу холодильного аппарата.

Внезапно перестал включаться холодильник, наблюдается полная тишина? Мастер-профессионал, сертифицированный специалист сервисного центра «Оранжевый холодильника», решит проблему. Вы можете рассчитывать на оперативную диагностику и быстрое устранение неисправности. На работы — гарантия.

Холодильник Стинол Stinol-101 – двухкамерный холодильник с одним компрессором. Морозильная камера расположена в нижней части шкафа. Обе камеры охлаждаются единым холодильным агрегатом. В холодильной камере на задней стенке расположен запененный в теле шкафа плачущий испаритель. Морозильная камера — классическая, требующая разморозки один-два раза в год. Температура в камерах регулируется механическим терморегулятором, расположенным в верхней части шкафа, под крышкой панели управления. Зелёный светодиод, расположенный справа от терморегулятора, сигнализирует о включении холодильника в сеть.


Заявка на холодильник Стинол Stinol-101, приобретённого в начале 90-х годов, поступила с жалобой на полное отсутствие холода в холодильной камере.

При проведении диагностики неисправности, электронным термометром была измерена температура в морозильной камере. На момент проверки она составляла -27°С. Это говорило о наличии хладагента в системе, но, при такой проблеме было возможно несколько неисправностей:

  • засор в капиллярной трубке (на этом холодильнике крайне редко)
  • частичная утечка хладагента в запененной части по всасывающей линии — линии низкого давления (плачущий испаритель и запененные трубопроводы)
  • частичная микроутечка хладагента в запененной части по нагнетательной линии — линии высокого давления (тепловой контур)

В связи с тем, что часть трубопроводов у этой модели проходит в запененной части шкафа, единственное, что возможно, и главное целесообразно сделать, это удалить тепловой контур обогрева. Заказчику было сообщено, что есть вероятность утечки в оставшейся запененной части испарителей, но в этом случае, на этом холодильнике, дальнейший ремонт нецелесообразен.

Удаление теплового контура холодильника Стинол.

Трубопроводы соединяются и припаиваются в обход контура. На данном холодильнике оставшийся трубопровод, идущий от нагнетательного патрубка компрессора, с помощью трубореза был обрезан и после зачистки мест будущих паек, через петлю, был монтирован и припаян к конденсатору. При разгерметизации системы, в обязательном порядке меняется фильтр, который также является осушителем системы от влаги. Для проведения вакуумирования и заправки в соответствующий патрубок компрессора был впаян клапан Шредера.

Смонтировав и спаяв все необходимые элементы, в систему, для проверки было заправлено небольшое количество фреона R-12. После проверки система была подключена к вакуумному насосу, для исключения воздуха из нее. Проведя вакуумирование, холодильный агрегат был заправлен необходимой дозой хладагента и включен в сеть, для проверки работы и охлаждения камер. Дождавшись обмерзания плачущего испарителя, заправочный шланг был отсоединен, а клапан Шредера заглушен. На данном холодильнике продолжительное время отсутствовал лоток для слива талой воды. По этой причине вода текла прямо на компрессор, который покрылся ржавчиной. После ремонта на компрессор был установлен сливной лоток.

Производя ремонт холодильника Стинол Stinol-101 , был удален тепловой контур, произведена перезарядка системы и установлен лоток для слива конденсата. На момент проверки других дефектов обнаружено не было.

Холодильник не включается: Холодильник запускается, но через несколько секунд выключается:
  • Дефект биметаллической пластины защитного реле.
  • Дефект катушки пускового реле.
  • Обрыв пусковой обмотки электродвигателя.
Холодильник работает, но не морозит:
  • Утечка фреона — если компрессор работает и количество фреона в норме, конденсатор должен нагреваться (может нагреваться до 70 градусов), надо осторожно потрогать его рукой, если после продолжительной работы двигателя он остается холодным, значит имеет место разгерметизация системы. Необходимо отключить холодильник от сети и вызвать мастера по ремонту холодильников Стинол.
  • Снижение производительности мотор-компрессора – вызов мастера по ремонту холодильников Stinol.
Холодильник слабо морозит:
  • Нарушение регулировки терморегулятора — прибор можно временно заменить на исправный, если холодильник заработает в нормальном режиме, то неисправный терморегулятор необходимо отдать на регулировку.
  • Потеряла форму и эластичность резина уплотнителя дверцы холодильника.
  • Дверцу холодильника повело — регулировка геометрии дверцы осуществляется изменением натяжения двух диагональных тяг, находящихся под панелью дверцы.
  • Снижение производительности мотор-компрессора – необходимо вызвать мастера по ремонту холодильников.
Холодильник сильно морозит:
  • Если холодильник время от времени отключается, но температура в нем слишком низкая, то необходимо немного повернуть ручку терморегулятора против часовой стрелки.
  • Кнопка быстрой заморозки находится в нажатом положении.

Описания холодильников STINOL

  1. Главная
  2. Описания холодильников
  3. Холодильники STINOL
ХОЛОДИЛЬНИКИ «STINOL»

Бытовые компрессионные холодильники-морозильники Stinol предназначены для кратковременного хранения продуктов и охлаждения напитков в холодильной камере (ХК), а также для длительного хранения продуктов и приготовления пищевого льда в морозильной камере (МК). Хладагентом служит R12, R134a.

ХОЛОДИЛЬНИК — МОРОЗИЛЬНИК «STINOL-103» КШМХ 340/200

Холодильник представляет собой напольный шкаф, изготовленный из панелей прямоугольной формы, который, в свою очередь, состоит из наружного и внутреннего шкафов. Наружный шкаф металлический, а внутренний изготовлен из ударопрочного полистирола; пространство между ними заполнено теплоизоляцией. В качестве теплоизоляции применяют пенополиуретан (ППУ), который жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок.

Передний проем шкафов закрывается двумя дверями. Двери плотно прижимаются к корпусу благодаря магнитным уплотнителям, закрепленным по периметру дверей. Пространство между внутренними панелями дверей и металлическим корпусом также заполнено пенополиуретановой теплоизоляцией, в связи с чем раздельная замена отдельных элементов дверей невозможна.

Холодильник-морозильник «Stinol-103» имеет два холодильных агрегата, обслуживающих холодильную и морозильную камеры индивидуально. Испаритель одного из агрегатов, охлаждающий холодильную камеру (ХК), закреплен и заполнен вспененным ППУ между задними стенками внутреннего и наружного шкафов, испаритель другого агрегата, охлаждающий морозильную камеру (МК), представляет собой стальную оцинкованную трубку, закрепленную на стальных пластинах, которые служат полками МК. В случае необходимости весь испаритель МК может быть снят и заменен.

ХОЛОДИЛЬНИК — МОРОЗИЛЬНИК «STINOL-102» КШМХ-320/200

Комбинированный холодильник-морозильник «Stinol-102» в конструктивном исполнении аналогичен холодильнику «Stinol-103» и имеет два холодильных агрегата, индивидуально обслуживающих холодильную и морозильную камеры. Панель управления оснащена двумя терморегуляторами.

В отличие от холодильника « Stinol -103» в холодильнике « Stinol -102» циркуляция воздуха между ребрами испарителя и морозильной камерой обеспечивается электровентилятором.

Эксплуатация холодильника-морозильника. Режим оттаивания морозильной камеры автоматический. Таймер периодически отключает компрессор и вентилятор и включает нагревательные сопротивления испарителя и поддона низкотемпературного отделения.

Происходит таяние «снеговой шубы» испарителя. Вода стекает на подогреваемый поддон и по каналам — ванночку на компрессор, где испаряется. При достижении температуры ребер испарителя 10 °С тепловое реле отключает нагревательное сопротивление. После окончания оттаивания таймер отключает нагревательные сопротивления испарителя и поддона и включает компрессор и вентилятор. Начинается цикл замораживания.

В холодильном отделении талая вода собирается водоотводящей системой и поступает ванночку на компрессоре, где испаряется. Во избежание скопления талой воды на дне холодильника рекомендуется периодически чистить водоотводящую систему и отверстие, через которое стекает талая вода, с помощью специального ерша.

Один терморегулятор регулирует температуру внутри холодильного отделения, а другой терморегулятор — в морозильной камере.

ХОЛОДИЛЬНИКИ — МОРОЗИЛЬНИКИ «STINOL-101», «STINOL-107», «STINOL-123» И «STINOL-124»

Холодильники-морозильники «Stinol-101», «Stinol-124», «Stinol-107», «Stinol-123» двухкамерные. Охлаждение холодильной и морозильной камер осуществляется холодильным агрегатом, выполненным по двухиспарительной схеме. При включении холодильного агрегата компрессор по всасывающему трубопроводу всасывает пары хладагента из испарителей и по нагнетательному трубопроводу направляет их в конденсатор, где они охлаждаются и конденсируются. Из конденсатора жидкий хладагент через фильтр-осушитель и капиллярную трубку поступает в каналы испарителей. В каналах испарителей хладагент кипит, превращаясь в пар и поглощая при этом теплоту от охлаждаемой среды. Пары хладагента из испарителя по всасывающему трубопроводу отсасываются компрессором, и цикл повторяется. В моделях холодильников-морозильников с системой замораживания «без инея» (NoFrost) «Stinol-107» и «Stinol-123» применен воздушный способ охлаждения с помощью вентилятора, что предотвращает образование инея на замороженных продуктах и интенсифицирует процесс холодильной обработки (замораживания) пищевых продуктов.

Эксплуатация холодильников-морозильников. Оттаивание испарителя холодильной камеры, расположенного на задней стенке, осуществляется автоматически во время нерабочей части цикла работы компрессора. Талая вода собирается водоотводящей системой и поступает ванночку, расположенную на компрессоре, где и испаряется. Оттаивание морозильной камеры холодильников «Stinol-101» и »Stinol-124» выполняют периодически вручную. Когда толщина слоя инея на полках превысит 5 мм, одинарную риску ручки терморегулятора устанавливают в положение «Выключено» (•) и оставляют дверь открытой вплоть до полного оттаивания инея.

Оттаивание морозильной камеры холодильников «Stinol-107» и «Stinol-123» осуществляется автоматически. Таймер периодически отключает компрессор и вентилятор и включает нагревательные сопротивления испарителя и поддона морозильной камеры. Во время таяния слоя инея на испарителе вода стекает на подогреваемый поддон и по каналам — ванночку на компрессоре, где и испаряется. Когда температура ребер испарителя достигает 10 °С, тепловое реле отключает нагреватель испарителя. Через 7. ..10 мин таймер отключает электрические цепи нагревательных сопротивлений испарителя и поддона и включает компрессор и вентилятор. Начинается цикл замораживания.

Эксплуатация морозильной камеры. Графический символ, нанесенный на дверь морозильной камеры, обозначает, что в данном отделении возможно замораживание свежих пищевых продуктов и длительное хранение замороженных продуктов. Верхняя часть морозильной камеры используется как для замораживания, так и для хранения замороженных продуктов, а нижняя — только для хранения замороженных продуктов.

При необходимости интенсивного замораживания продуктов риску ручки терморегулятора переводят в максимальное положение. После окончания замораживания (около 24 ч) переводят риску в положение, в котором она находилась до замораживания. Об уровне температур в морозильной камере можно судить по положению стрелки индикатора температуры, расположенного на двери морозильной камеры. Если стрелка расположена в синей зоне, то соблюдается правильный режим замораживания, если в красной, то это свидетельствует о неисправном состоянии холодильника или индикатора температуры.

Эксплуатация холодильной камеры. Чтобы добиться поддержания оптимальной температуры внутри холодильного отделения, риску ручки терморегулятора холодильной камеры устанавливают в среднее положение. Температуру в холодильной камере регулируют, меняя положение одинарной риски ручки терморегулятора с учетом частоты открывания двери, количества продуктов на полках и температуры окружающей среды.

Полки холодильника установлены в специальные направляющие, поэтому их можно регулировать по высоте. Оснащение панели двери барьерами-полками также обеспечивает максимальную гибкость и практичность в использовании. Барьеры-полки легко снимаются, что облегчает чистку холодильника. В конструкциях холодильников-морозильников предусмотрена перенавеска дверей.

В процессе эксплуатации или чистки холодильника, а также уборки помещения нельзя допускать попадания влаги на компрессор и пускозащитное реле, клеммную колодку, разъемное соединение проводов и панель управления. Необходимо следить за тем, чтобы система отвода талой воды не засорялась отходами продуктов (при их небрежной упаковке) или отходами упаковки. Не реже одного раза в год холодильник очищают от накопившейся грязи и пыли; части холодильника, расположенные на задней стенке, обрабатывают сухой мягкой щеткой.

ХОЛОДИЛЬНИК — МОРОЗИЛЬНИК «STINOL-104» КШТ-305

Холодильник-морозильник «Stinol-104» КШТ-305 (NF3304T) трехкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер.

Морозильная камера (МК), расположенная верхней части холодильника, оборудована системой «без инея» (No Frost) с циркуляцией холодного воздуха и автоматическим оттаиванием испарителя. Холодильная камера (ХК) охлаждается от испарителя.

Под холодильной камерой находится выдвижная камера-контейнер для хранения овощей и фруктов, охлаждение которой осуществляется благодаря попаданию в нее холодного воздуха через отверстие в задней части холодильной камеры и эжекции его обратно в холодильную камеру через дефлектор, расположенный в нижней передней части холодильной камеры. Холодильник выполнен виде прямоугольного теплоизолированного шкафа.

Корпус холодильника состоит из наружного металлического панельного типа и внутреннего (из ударопрочного полистирола) шкафов. Пространство между шкафами заполнено теплоизоляцией — пенополиуретаном (ППУ), которая жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок. Дверные панели также заполнены теплоизоляцией — пенополиуретаном.

Передний проем шкафа закрывается тремя дверями. Плотное прилегание дверей обеспечивается с помощью магнитных уплотнителей, закрепленных на внутренней панели дверей. Двери холодильной и морозильной камер представляют собой неразборные моноблоки, раздельная замена отдельных конструктивных элементов дверей (кроме съемных сервировочных принадлежностей) невозможна. Дверь контейнера для хранения овощей и фруктов, также «запененную» пенополиуретаном (ППУ), можно отделить от уплотнительной прокладки и самого контейнера.

Охлаждение камер холодильника осуществляется холодильным агрегатом, выполненным по двухиспарительной схеме аналогично холодильнику «Stinol-101». Испаритель холодильной камеры, выполненный из медной трубки, закреплен и запенен ППУ между задними стенками наружного и внутреннего шкафов. Такая конструкция делает его несъемным, однако химические особенности материала трубки испарителя — меди делают утечку из-за коррозии маловероятной. Испаритель радиаторного типа морозильной камеры является основным элементом системы охлаждения «без инея» («No Frost»). Для обеспечения циркуляции воздуха между ребрами испарителя и морозильной камерой верхней части ее за испарителем находится электровентилятор с крыльчаткой, засасывающий воздух из камеры через панель возврата воздуха. На испарителе закреплен электронагреватель (сопротивление оттаивания испарителя), который автоматически через 10…12 ч работы компрессора холодильного агрегата, обслуживающего МК, включается, вызывая разогрев и оттаивание испарителя.

ХОЛОДИЛЬНИКИ «STINOL-110», «STINOL-205», МОРОЗИЛЬНИК «STINOL-106»

Конструктивно холодильники «Stinol-110», «Stinol-205» и морозильник «Stinol-106» выполнены аналогично рассмотренным холодильникам серии «Stinol».

Двухкамерный холодильник-морозильник «Stinol-110». Вместительная холодильная камера имеет объем 235 дм³. В холодильной камере предусмотрено автоматическое оттаивание испарителя. В морозильной камере полезным объемом 80 дм³ применена воздушная система охлаждения «No Frost» с помощью электровентилятора, не требующая оттаивания испарителя. Терморегулятор и световой индикатор вынесены на переднюю панель холодильника. Полки в холодильной камере можно регулировать по высоте.

Однокамерный холодильник «Stinol-205». Морозильная камера имеет небольшой объем — 40 дм³. В холодильной камере объемом 257 дм³ осуществляется автоматическое оттаивание испарителя. Терморегулятор и световой индикатор вынесены на переднюю панель холодильника. В холодильнике предусмотрены перенавеска дверей и регулирование полок холодильной камеры по высоте.

Морозильник «Stinol-106» имеет морозильную камеру объемом 233 дм³ и снабжен системой «No Frost» (воздушная система охлаждения). В морозильной камере размещается шесть выдвижных ящиков для замораживаемых продуктов. Дверь легко перевесить для открывания в удобную для потребителя сторону. Терморегулятор и световой индикатор режима работы морозильника вынесены на переднюю панель.

Наша компания является специализированным сервисным центром по ремонту холодильников Стинол. Нашему сервисному центру более десяти лет. За эти нами накоплен огромный опыт в ремонте бытовых холодильников. Все наши специалисты проходят стажировку в итальянской компании «Merloni Progetti».

Ремонт холодильников на дому — тел. +7 (495) 973-29-17.

ремонт холодильников стинол, холодильник стинол 101, стинол 101, ремонт холодильника стинол 101, устройство холодильника стинол 101, двухкамерный холодильник стинол, технические характеристиеи холодильника стинол 101

Тип холодильник с морозильником, расположение отдельно стоящий, расположение морозильной камеры снизу, управление  электромеханическое, энергопотребление класс B, количество компрессоров 1, количество камер 2, количество дверей 2, габариты (ШxГxВ)  60x60x167 см, размораживание морозильной камеры ручное, размораживание холодильной камеры, капельная система, мощность замораживания  до 5 кг/cутки, минимальная температура в морозильной камере  -18 °C, общий объем 300 л, объем холодильной камеры 200 л, объем морозильной камеры 100 л. фреон R12 норма заправки 170 гр.,, компрессор SL28YE-4E, терморегулятор К59

В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильного отделения , «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод.  К плюсам конструкции можно вынесенный, не запененный конденсатор,  медную трубку магистрали низкого давления : испаритель – компрессор. К минусам  – стальной контур подогрева периметра двери  — наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода,  труба жесткая  неотоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации  температура на этом участке трубопровода  достигает 90 С Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются.  Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения . Гидравлическое сопротивление капиллярного трубопровода подобрано таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости.  На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя,  фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильном отделении. При понижении температуры в морозильном отделении фреон начинает кипеть в испарителе холодильного отделения, соединенным последовательно с испарителем морозильной камеры. Пройдя через испаритель,  жидкий фреон превращается в пар, который откачивается компрессором.

Продукты в морозильном отделении охлаждаются статическим испарителем. Испаритель,  представляет  из себя змеевик, выполняющий и функцию полок морозильной камеры. Оттаивание морозильной камеры – ручное. Хорошая теплоизоляция позволяет производить оттайку не чаще одного раза в год.

Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.

Продукты в холодильном отделении охлаждаются испарителем ХО, находящимся за задней стенкой ХО. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры. Оттайка холодильной камеры автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает. Вода удаляется по каналу сбора слива конденсата, расположенного внизу на задней стенке  холодильной камеры,  в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду. Принципиальная электрическая схема
 Дефекты

ВОЗВРАЩЕНИЕ БРЕНДА STINOL
С 2016 года вновь начали выпускаться холодильники под торговой маркой Stinol на липецком заводе компании Indesit, которая сегодня принадлежит концерну Whirlpool.

1  2  3  4  5  6  7  8  9  10



Stinol 256q 002 инструкция

  • Выезд в любой район Москвы и ближайшее Подмосковье в течение двух часов с момента поступления заявки.
  • Устранение неисправностей всего за один визит.
  • Работа без выходных.
  • Использование только качественных запчастей для холодильников.
  • Разумная стоимость ремонта холодильников «Стинол».
  • Опытные мастера, отлаженная технология и профессиональные инструменты.
  • Гарантия на все произведенные ремонтные работы.

Перечень возможных работ, которые предоставляет наша служба для холодильников марки Стинол:
Ремонт холодильников Stinol
Запчасти для холодильников Stinol

Характеристики и принципиальная схема «Стинол-103»

Особенностью двухкамерного холодильника «Стинол-103» является его холодильный агрегат, сконструированный по двухкомпрессорной схеме.

Характеристики и принципиальная схема «Стинол 104»

Холодильник «Стинол-104» является единственной трехкамерной моделью в производственной программе завода. Охлаждение воздуха во всех трех камерах обеспечивается за счет работы однокомпрессорного холодильного агрегата, имеющего два испарителя.

Холодильники Stinol

Хотя холодильники «Стинол» уже не производят, сотни тысяч, если не миллионы единиц этой бытовой техники продолжают работать, время от времени нуждаясь в ремонте. Вышел из строя холодильник Stinol? Мы обязательно поможем.

Холодильники Стинол – продукт отечественного производства, изготовление которого осуществлялось в Липецке с 1993 года. В настоящее время завод является собственностью итальянского концерна Индезит и занимается выпуском продукции под двумя торговыми марками: Indesit и Hotpoint-Ariston. Однако благодаря долговечности и надежности старых холодильников Стинол, они все еще используются во многих российских семьях. В статье мы поделимся с вами особенностями функционирования этих аппаратов и приведем ключевые моменты из инструкций по их эксплуатации.

Описание холодильников Стинол

В модельной линейке марки Стинол присутствуют холодильники с различным способом функционирования и комплектацией. Большинство агрегатов являются двухкамерными, однако в ассортименте компании также присутствуют модели с одним и тремя отделениями. Принцип функционирования устройств также отличается – рефрижераторы могут быть оснащены одним или двумя компрессорами, иметь систему Ноу Фрост или требовать регулярной ручной разморозки.

Эксплуатация холодильников Стинол

Инструкции по эксплуатации холодильного оборудования торговой марки Стинол схожи между собой для всех моделей. В них отражена информация по использованию возможностей агрегатов и предотвращению их выхода из строя в результате неправильных действий владельца.

Общее руководство по эксплуатации содержит следующие разделы:

  • общие указания – информация о предназначении прибора;
  • технические данные, габариты состав устройства и комплектация;
  • устройство модели и принцип ее функционирования;
  • требования к безопасности – особенности подключения прибора к электрической сети;
  • подготовка прибора к работе;
  • правила эксплуатации и ухода за прибором, в частности, управление режимами, особенности распределения температуры по имеющимся камерам, советы по рациональному размещению продуктов;
  • возможные неисправности агрегата и способы ремонта;
  • гарантийные обязательства производителя.

Далее рассмотрим основные технические характеристики популярных моделей холодильников Стинол и ознакомимся с принципами их функционирования.

Модель 101

Холодильник Стинол 101 – двухкамерный аппарат, который состоит из холодильного и морозильного отсеков. Управление агрегатом выполняется за счет электромеханического метода регулирования. В модели установлен один компрессор и два независимых испарителя, обеспечивающих охлаждение воздуха до требуемого уровня в обоих отделениях.

Средняя температура холодильного отделения составляет +5°С, морозильного – не выше -18°С. Поддержание температуры на заданном уровне – следствие периодического включения и выключения компрессора при помощи терморегулятора и пускозащитного реле.

Оттайка холодильного отсека аппарата осуществляется автоматически перед очередным включением компрессора. Скопление талой воды происходит в специальной емкости на компрессоре, после чего осуществляется ее испарение.

Оттаивание морозильной камеры должно осуществляться в ручном режиме при образовании слоя инея свыше 5 мм.

Модель 103 (rf s 345)

Двухкамерный холодильник Стинол 103 с нижним расположением морозильника оснащен двумя компрессорами и двумя испарителями с последовательным соединением. Это обеспечивает автономную работу холодильного и морозильного отсеков с возможностью автономной регулировки температуры и отключения одной из камер при помощи регуляторов на панели управления.

Разморозка холодильного отделения осуществляется автоматически капельным методом. Морозильное отделение необходимо размораживать вручную.

Модель 104 (nf 330 4t)

Стинол 104 – однокомпрессорный холодильник, который состоит из трех камер: холодильной, морозильной и выдвижного отсека для размещения овощей и фруктов. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.

Морозильный отсек, расположенный в верхней части корпуса аппарата, оснащен системой No Frost, которая обеспечивает автоматическое оттаивание испарителя при возникновении необходимости.

Холодильное отделение оснащено плачущим испарителем, обеспечивающим охлаждение продуктов. Автономный выдвижной отдел для хранения овощей располагается под холодильной камерой. Его охлаждение происходит за счет проникновения холодного воздуха из основного отсека через специальное отверстие на задней стенке корпуса. В выдвижном контейнере для овощей устанавливается режим от +8 до +14 градусов.

Модель 107

Аппарат Стинол 107 представляет собой двухкамерный холодильник, оснащенный одним компрессором. Охлаждение морозильного отсека осуществляется за счет функционирования испарителя системы Ноу Фрост и вентилятора. Холодильное отделение охлаждается благодаря автономному испарителю, расположенному на внешней поверхности задней стенки.

Минимальная температура, поддерживаемая морозильной камерой составляет -18 градусов Цельсия. В число дополнительных возможностей входит функция суперзаморозки.

Модель 116 el

Модель для бытового пользования Стинол 116 el является отдельно стоящим холодильником с морозильной камерой, расположенной в нижней части корпуса. Аппарат обладает следующими техническими характеристиками:

Холодильное отделение устройства оснащено четырьмя полками, двумя непрозрачными контейнерами для овощей и фруктов, и навесными полочками на дверце типа мультибокс. В морозильной камере расположены два бокса с откидывающимися крышками и один выдвижной контейнер.

Из-за отсутствия функции автоматического оттаивания морозилки схема электрооборудования довольно простая по сравнению с другими моделями производителя.

Модель 123 l

Холодильный аппарат 123 l состоит из следующих элементов:

  • компрессор;
  • испаритель капельного типа для холодильного отделения;
  • испаритель морозильника системы No Frost;
  • конденсатор;
  • осушительный фильтр;
  • капиллярный трубопровод.

Морозильная камера аппарата размещена в нижней части корпуса. Она имеет достаточно большой объем – 102 л. Охлаждение холодильного и морозильного отсеков происходит по двухиспарительной схеме, как и в моделях Стинол-101, Стинол-107. Оттаивание как основного, так и минусового отделений происходит автоматически.

Работает прибор по следующему принципу:

  • при включении холодильника в сеть компрессор начинает втягивать пары хладагента из испарителей по специальному всасывающему трубопроводу;
  • по нагнетательному трубопроводу происходит направление этих паров в конденсатор для охлаждения и сжижения;
  • в жидком виде хладагент направляется в каналы испарителей, проходя через фильтр-осушитель и капиллярную трубку;
  • при закипании хладагент переходит в газообразное состояние и поглощает тепло от охлаждаемого окружения.

Описанный цикл регулярно повторяется, обеспечивая охлаждение внутренней камеры холодильника и находящихся в ней продуктов.

Модель rf s 275

Холодильник Стинол rf s 275 обладает следующими техническими характеристиками:

Внутреннее наполнение холодильника состоит из трех решетчатых полок, расположение двух из которых регулируется по высоте, двух выдвижных контейнеров для овощей, полки-балкона с крышкой. В комплекте также идет лоточек для яиц и лопатка для безопасной очистки инея.

Модель nf 330 4t

Стинол nf 330 4t – представитель трехкамерных холодильников с одним компрессором. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.

Морозильная камера поддерживает температуру до -18 градусов Цельсия. В выдвижном контейнере для овощей устанавливается режим от +8 до +14 градусов.

Подключение холодильника

После приобретения холодильника Стинол его необходимо оставить в помещении на 2-4 часа в выключенном состоянии для заполнения хладагентом необходимых лабиринтов. Температура воздуха в помещении, в котором планируется использование агрегата, должна находиться в диапазоне +16˚…+32˚ Цельсия.

При установке аппарата его необходимо выровнять при помощи регулировочных опор. Перед первым включением холодильник желательно вымыть внутри и снаружи при помощи мыльного раствора и пищевой соды.

Для подключения прибора к электрической сети необходимо включить вилку шнура питания в розетку. На панели управления при этом загорятся зеленые индикаторы.

Обращаем внимание! При необходимости повторно подключить холодильник в сеть делайте это не ранее, чем через 4-5 минут после отключения.

Регулировка температуры

Большинство моделей холодильников Стинол оснащены отдельными регуляторами для изменения температуры холодильного и морозильного отсеков. Изменение температуры осуществляется путем плавного поворота регулятора температуры с нанесенной на него чертой.

Установку режима необходимо проводить при первоначальном подключении прибора

к электрической сети. При температуре воздуха в помещении на уровне 25 градусов Цельсия регулятор температуры устройства необходимо выставить в положение 3. Если в комнате теплее – регулятор необходимо повернуть в положение 1-2, если холоднее – переместить к цифре 5.

В двухкамерных холодильниках серий 002, 003, 125 регулировать температурный режим необходимо путем последовательного нажатия кнопок на электронном дисплее. Подробная информация по изменению температуры освещается инструкцией к холодильнику Стинол конкретной модели.

Подведем итоги

Несмотря на то, что холодильники Стинол в настоящее время выпускаются под другой торговой маркой, агрегатами, изготовленными до 2000 года, до сих пор пользуются многие российские семьи. Они надежны в эксплуатации, а при необходимости ремонта отдельных узлов запчасти можно приобрести без проблем.

Среди моделей холодильников Стинол встречаются как двух- так и трехкамерные аппараты. Система оттаивания может быть ручной или автоматической. Количество компрессоров также варьируется – в моделях 116 el, nf 330 4t, 101 присутствует один компрессор, в модели 103 (rf s 345) их два.

Инструкции по эксплуатации холодильников Стинол отображают особенности функционирования этих аппаратов: их технические характеристики, принципы регулировки температурного режима, требования к использованию. Внимательное изучение руководства позволит избежать ошибок, которые приведут к неисправности комплектующих холодильника.

Видео: краткий обзор холодильника Stinol STN 185 no frost

Инструкции и файлы

ФайлСтраницФорматРазмерДействие
3pdf248.38KB

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Схема подключения термостата стинол 101. Прочие функции и особенности. Что делать, если в холодильной камере

под ящиками для овощей есть вода

Все модели холодильников Стинол отличаются безупречным качеством и надежностью, но, увы, они, как и другие марки техники, не застрахованы от повреждений. На самом деле, есть несколько основных недостатков, которые могут быть характерны для этой марки. Рассмотрим более подробно несколько практических примеров.

Что делать, если двухкомпрессорный Стинол перестал охлаждаться?

Бывают ситуации, когда в холодильной камере горит свет, но не работает один из двигателей и холодильник перестает охлаждаться.При этом второй мотор может работать исправно, но сильно нагреваться.

В данном случае неисправность, скорее всего, связана с проблемами в автоматических устройствах, таких как пусковое реле, терморегулятор или система No Frost (если есть). Специалисты должны установить более точную причину. сервисный центр. Дело в том, что если начать его выяснять, методом исключения, последовательно заменяя все, что вы делаете, что может вызвать поломку, можно добиться прямо противоположного результата.Это связано с тем, что каждое реле, транзистор и датчик имеют свою маркировку. Если вы покупаете запчасть, которая по внешнему виду и разъему полностью соответствует неисправной, но буква или цифра в маркировке будут отличаться от оригинала, это может вызвать неприятные последствия, самым безобидным из которых будет выбивание автомат в щите.


Как показывает практика, такая самодеятельность часто приводит к сгоранию одного или сразу двух компрессоров.

Если собственник действительно имеет техническое образование, хорошо разбирается в электрических схемах и умеет делать ремонт своими руками, то приобретать запчасти рекомендуется только в сервисном центре, где, как правило, есть необходимые для всего ассортимент холодильников.

Что делать, если морозильная камера разморозилась или «наступило лето»?

Как показывает практика, большинство современных холодильников Стинол комплектуется двумя мотор-компрессорами, каждый из которых обеспечивает необходимую температуру в одной из камер.

В случае, если морозильная камера перестала выполнять свою немедленную функцию, не замерзает или полностью разморозилась, может быть 2 причины: отказ мотор-компрессора или проблемы с автоматикой. Определить, какая из причин самая актуальная, достаточно просто.


Достаточно прикоснуться к обоим моторам. Если оба горячие или очень теплые — проблема в моторе. Чаще всего это межвитковое замыкание обмоток. Если один двигатель горячий, а другой холодный, проблема в автоматике.Чаще всего эта проблема встречается на холодильниках, оборудованных системой No Frost, которая просто выходит из строя.

Если это ваш случай, специалисты настоятельно рекомендуют обратиться в сервисный центр, где проведут полную диагностику, выявят неисправный элемент системы и произведут ремонт. Эта рекомендация связана с тем, что сама система автоматического размораживания включает в себя большое количество различных частей, каждая из которых может вызвать неисправность.

Что делать, если в однокомпрессорной установке не работает мотор?

В современной практике встречаются ситуации, когда внутри холодильной камеры холодильника Стинол работает освещение, но компрессор вообще не запускается, либо включается только на несколько мгновений, и он очень горячий.


В большинстве случаев причина данной неисправности кроется в неисправности самого двигателя-компрессора. Многие, услышав о таком диагнозе, сразу же вывозят агрегат на свалку и приобретают новый. На самом деле все не так критично. Конечно, мотор — довольно дорогая деталь, но стоимость нового холодильника будет в несколько раз выше.

Именно по этой причине специалисты рекомендуют покупать новый мотор-компрессор, характеристики которого будут даже выше, чем у неисправного. Единственным условием, в данном случае, является качественный и правильный монтаж деталей, который может быть выполнен только квалифицированными мастерами или людьми, как минимум, имеющими техническое образование и общающимися с холодильниками на «вас».

Что делать, если однокомпрессорный Стинол перестал выключать двигатель?

В случае, если в холодильном оборудовании Стинол, оснащенном одним компрессором, возникли проблемы, в результате которых двигатель просто перестал выключаться, морозильное отделение продолжало исправно работать, а в холодильном отделении «царило лето» или было толстый снежный покров на задней панели, как показано на фото, наиболее вероятная причина — недостаточное количество фреона.Как правило, фреон сам по себе не испаряется, а значит, в системе есть утечка, которую необходимо устранить.

В такой ситуации нужно обращаться в специализированную мастерскую или сервисный центр. Благодаря современным технологиям можно достаточно быстро найти и устранить утечку. У хорошего мастера на этот ремонт обычно уходит не больше часа. Когда герметичность восстанавливается, хладагент добавляется в систему, и холодильник продолжает нормально работать.

Что делать, если в холодильной камере под ящиками для овощей есть вода?

Если в какой-то момент вы заметили, что в холодильном отделении Стинола, под ящиками для овощей и фруктов, начала скапливаться вода, это однозначно свидетельствует о засорении дренажной системы и ее необходимо очистить.Другими словами, излишняя влага просто не может просочиться через «заторы».


Для устранения этой проблемы можно пригласить специалистов сервисного центра, либо прочистить водосточную систему своими руками. Единственное условие в этом случае — максимальная точность. Иначе можно повредить тонкую трубку и тогда без дополнительных затрат точно не получится.

Чтобы избежать неприятных последствий, специалисты рекомендуют посмотреть специальный видеоролик, с помощью которого вы наверняка получите ответы на большинство вопросов, которые могут возникнуть.

Что делать, если Стинол 101 EL не включен? В этом случае рекомендуем не пытаться самостоятельно выяснить причину поломки, а сразу же позвонить в сервисный центр. Наша компания предоставляет услуги по выезду мастера на дом для диагностики и ремонта неисправностей различной сложности. Это избавит вас от хлопот, связанных с транспортировкой громоздкого оборудования в мастерскую.

Обычно холодильник не включается из-за выхода из строя одной из следующих частей:

  • Пусковое реле.Если компрессор гудит, но холодильник не запускается, скорее всего, причина кроется в выходе из строя этой детали.
  • Мотор-компрессор. Признаками неисправности являются щелчки в момент запуска.
  • Термостат Если лампа подсветки горит, но холодильник не запускается, необходимо заменить датчик температуры.
  • Модуль управления. Устройство чувствительно к колебаниям сетевого напряжения.
  • Контакт в электрической цепи окислен.

Это самые серьезные проблемы, при которых не включается. холодильник стинол 101 эл. Мастера нашего сервисного центра готовы отремонтировать холодильный агрегат любой сложности: от замены датчика температуры до ремонта мотор-компрессора. Использование оригинальных комплектующих гарантирует долгую работу холодильной установки.

Вдруг перестал включаться холодильник, полная тишина? Мастер-профессионал, сертифицированный специалист сервисного центра «Апельсин Холодильник», решит проблему. Вы можете рассчитывать на онлайн-диагностику и быстрое устранение неисправностей.На работе — гарантия.

Холодильник Стинол Стинол-101 — двухкамерный холодильник с одним компрессором. Морозильная камера расположена в нижней части шкафа. Обе камеры охлаждаются одной холодильной установкой. В холодильной камере на задней стенке, расположенной в корпусе шкафа, стоит плачущий испаритель. Морозильник — классический, который нужно размораживать один или два раза в год. Температура в камерах регулируется механическим термостатом, расположенным в верхней части шкафа, под крышкой пульта управления. Зеленый светодиод, расположенный справа от термостата, сигнализирует о включении холодильника в сеть.


Заявка на холодильник Стинол Стинол-101, приобретенный в начале 90-х, была подана с жалобой на полное отсутствие холода в холодильной камере.

При диагностике неисправностей электронный термометр измерял температуру в морозильной камере. На момент проверки было -27 ° С. Это указывало на наличие хладагента в системе, но при такой проблеме было возможно несколько неисправностей:

  • Засорение капиллярной трубки (крайне редко в этом холодильнике)
  • частичная утечка хладагента во вспененной части всасывающей линии — линии низкого давления (плачущий испаритель и вспененные трубопроводы)
  • частичная микротечка хладагента во вспененной части линии впрыска — линии высокого давления (тепловой контур)

В связи с тем, что часть трубопроводов данной модели проходит во вспененной части шкафа, единственное, что можно, а главное, что целесообразно, — это снять нагревательный контур. Заказчик был проинформирован о возможности протечки в оставшейся вспененной части испарителей, но в этом случае на этом холодильнике дальнейший ремонт не рекомендуется.

Удаление теплового контура холодильника Стинол.

Трубопроводы соединены и спаяны по контуру. На этом холодильнике оставшийся трубопровод, идущий от нагнетательного патрубка компрессора, был разрезан труборезом и после зачистки мест для будущих паек через петлю монтировался и припаивался к конденсатору.При разгерметизации системы в обязательном порядке меняют фильтр, который также является осушителем системы от влаги. Для проведения откачки и заполнения клапан Шредера впаивался в соответствующее сопло компрессора.

Смонтировав и припаяв все необходимые элементы, в систему для проверки залили небольшое количество фреона R-12. После проверки система была подключена к вакуумному насосу, чтобы исключить из него воздух. После вакуумирования холодильная установка была заправлена ​​необходимой дозой хладагента и подключена к сети для проверки работы и охлаждающей камеры. Дождавшись замерзания плачущего испарителя, заправочный шланг был отсоединен и клапан Шредера был закрыт. На этом холодильнике давно не было поддона для слива талой воды. По этой причине вода поступала прямо в компрессор, который покрылся ржавчиной. После ремонта на компрессор был установлен дренажный поддон.

Производство ремонт холодильника Стинол Стинол-101 , демонтирован тепловой контур, произведена подзарядка системы и установлен поддон для отвода конденсата.На момент проверки других дефектов не обнаружено.

Холодильник не включается: Холодильник запускается, но выключается через несколько секунд:
  • Дефект биметаллической пластины защитного реле.
  • Неисправна катушка пускового реле.
  • Обрыв пусковой обмотки двигателя.
Холодильник работает, но не замерзает:
  • Утечка фреона — если компрессор исправен и количество фреона в норме, конденсатор должен нагреться (может нагреваться до 70 градусов), следует аккуратно дотронуться до него рукой, если после продолжительной работы двигателя он остается холодный, то система разгерметизирована. Необходимо отключить холодильник от сети и вызвать мастера по ремонту холодильников Стинол.
  • Пониженная производительность мотор-компрессора — вызовите мастера по ремонту холодильников Стинол.
Холодильник подмерзает:
  • Нарушение регулировки термостата — прибор можно временно заменить на исправный, если холодильник заработал нормально, то неисправный термостат нужно вернуть для регулировки.
  • Потеряла форму и эластичность резиновое уплотнение дверцы холодильника.
  • Светодиод дверцы холодильника — регулировка геометрии дверцы осуществляется изменением натяжения двух диагональных стержней, которые находятся под дверной панелью.
  • Пониженная производительность мотор-компрессора — нужно вызывать мастера для ремонта холодильников.
Холодильник сильно замерзает:
  • Если холодильник время от времени выключается, но температура в нем слишком низкая, то нужно немного повернуть ручку термостата против часовой стрелки.
  • Кнопка быстрого замораживания находится в нижнем положении.

Простой электронный термостат для холодильника на LM35. Схема и описание

Здравствуйте уважаемые читатели Датагор.ру!
Сегодня я расскажу о своем проекте, который родился из-за выхода из строя одной из важнейших частей моего холодильника — термостата. Автоматика перестала работать и все время держала компрессор холодильника включенным, доведя температуру внутри до −4 ° С вместо стандартных + 5 ° С! Минусовая температура в холодильнике, получаем от супа кусок льда! А в морозильной части вообще -25 ° С.

Пора мне изучить принципы работы холодильных агрегатов и вовремя собрать свой цифровой термостат с индикацией, настройками и защитой компрессора. Об этом и поговорим дальше. Давайте начнем!

Немного истории

Моему холодильнику уже добрых 20 лет, за это время успел поменять два мотора и один термостат, посетил два цеха и вот этот «монстр Франкенштейна» полностью перестал выключаться.
По опыту скажу, что такие термостаты мне очень не нравятся, их механическое наполнение довольно капризное.И я наткнулся на уникальных мастеров, они ремонтировали одну часть холодильника, а другую ломали. Например, после ремонта свет «в салоне» перестал включаться при открытии двери.
«Вы хотите, чтобы все было хорошо? Сделай сам! »


Спасибо за внимание!


▼ 🕗 16.02.17 ⚖️ 22.53 Кб ⇣ 73 Привет, читатель! Меня зовут Игорь, мне 45 лет, я сибиряк, заядлый электронщик-любитель. Я придумал, создал и поддерживаю этот замечательный сайт с 2006 года.
Более 10 лет наш журнал существует исключительно на мои средства.

Хорошо! Халява закончилась. Если вам нужны файлы и полезные статьи — помогите мне!


Спасибо за внимание!
Игорь Котов, основатель журнала «Датагор»


▼ 🕗 16.02.17 ⚖️ 132.01 Кб ⇣ 85

Трудно представить свою жизнь без бытовой техники. Есть устройства, без которых можно было бы обойтись, а есть такие, без которых обустройство жилого пространства по праву считается неполноценным. Один из таких жизненно важных предметов — холодильник. Ты согласен?

Ремонт бытовой техники своими руками — хорошее подспорье для семейного бюджета. При желании можно освоить множество ремонтных операций. Например, заменить термостат в холодильнике не так уж и сложно. Стоит только разобраться в конструктивных особенностях и принципах работы устройства.

Мы покажем вам, как обнаружить неисправность термостата. В предложенной нами статье подробно рассказывается, как его заменяют при ремонте холодильника марки Стинол.Информация сопровождается тематической подборкой фото и видео материалов с советами специалистов.

Термостат или термостат — один из основных элементов, без которого нормальная работа холодильника невозможна. Он записывает показания датчиков температуры в холодильнике и морозильнике и отправляет сигнал на реле запуска компрессора.

По этим сигналам компрессор включается, если камера недостаточно холодная, и выключается, когда температура достигает установленного уровня. Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и подключение которых дает сигнал компрессору. К испарителю крепится конец трубки с фреоном, также называемый капиллярной трубкой.

Помещенный внутрь хладагент чувствителен к нагреванию и охлаждению. При понижении или повышении температуры уровень давления внутри трубки изменяется, в результате чего контакты реле замыкаются или размыкаются.

Движение контакта контролируется небольшой пружиной. Он используется для установки уровня температуры, которая должна быть внутри холодильной камеры. Ручка регулировки температуры прикреплена к пружине. Вращение этой ручки изменяет натяжение пружины.

В результате необходимо прикладывать большее или меньшее усилие для размыкания и замыкания контактов. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.

Термостат — это небольшое устройство, которое оснащено герметичной трубкой с датчиком, заполненным хладагентом. Реле включает или выключает компрессор в зависимости от изменения температуры испарителя.

Регулирует степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: желаемый уровень температуры устанавливается на основе реальных показателей, которые фиксируются капиллярной трубкой.

Но в таких моделях используется электронный модуль управления, который может одновременно управлять данными с нескольких датчиков.Отремонтировать или заменить такой терморегулятор в домашних условиях не всегда удается. Работа со сложной электроникой требует знаний и специального оборудования.

Обычно термостат устанавливается внутри или снаружи холодильной камеры. Перед тем как начать ремонт, не помешает изучить технический паспорт устройства. Как по устройству той или иной модели термостата, так и по его расположению может быть много полезной информации.

Обычно термостат находится рядом с ручкой для установки температуры. Внутреннее устройство типично для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный футляр.

Ручка регулировки находится прямо на нем. Чтобы снять термореле, нужно снять эту ручку и открутить винты крепления, чтобы снять корпус.

В более современных моделях термостат размещается вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами.

Но вам также нужно поискать термостат рядом с ручкой управления, обычно под кожухом холодильника где-то вверху. Таким же образом снимается ручка, откручиваются крепления и за защитной панелью находится нужный.

Способы обнаружения проблемы

Если термостат выходит из строя, это не означает, что все холодильное устройство немедленно перестанет работать. Но отсутствие верной информации о текущей температуре скажется на его работе.

Вариант №1 — проверка работоспособности оборудования

Признаки неправильной работы холодильного оборудования могут быть следующими:

  • компрессор работает без перебоев или с очень короткими и редкими перебоями;
  • температура внутри холодильной камеры падает до нуля, а иногда и ниже;
  • на стенах появляется большое количество инея или даже льда;
  • Внутри холодильника слишком тепло;
  • холодильник не включается после выключения и т. Д.

Конечно, эти признаки могут быть связаны не только с поломками теплового реле, но и с неисправностями других элементов.

Чтобы правильно определить причину выявленных проблем при функционировании бытового холодильника, вам потребуется провести небольшую диагностику. Можно сделать самостоятельно

Вариант №2 — диагностика термометром

Для этого нужно полностью отключить холодильник от электросети, а затем провести его полную разморозку согласно инструкции.Конечно, содержимое придется удалить.

После этого необходимо включить прибор в сеть и повернуть ручку регулировки термостата в положение, которое позволит получить минимально возможную температуру. Если в модели холодильника есть режим заморозки, рекомендуется его использовать.

Для проверки работы термостата необходимо освободить холодильник от всех продуктов, поместить термометр внутрь камеры и через несколько часов проверить его показания

Термометр нужно положить в холодильник примерно посередине , предназначенный для измерения температуры воздуха. Лучше использовать прибор, позволяющий проводить измерения ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания градусника.

Если к этому времени температура в холодильнике упала примерно до шести градусов, с термостатом проблем нет. Но когда внутри этого уровня станет заметно теплее или холоднее, термостат придется заменить.

Вариант №3 — визуальный осмотр холодильной камеры

Если внутри камеры очень быстро образуется так называемая снежная шапка, первоначальную диагностику исправности термостата можно провести очень просто.

Появление снежного налета в холодильнике практически всегда означает, что термостат работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора начинает поворачиваться ручка регулировки направление увеличения температуры внутри камеры. Если реле исправно работает, в определенный момент датчики зафиксируют необходимый уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, необходимо заменить термостат.

После такой диагностики и при исправном термостате рекомендуется удалить все содержимое из камеры и дать устройству поработать около шести часов на холостом ходу. В этот период нужно обращать внимание на продолжительность перерывов в работе компрессора.

Если около 40 минут, все в порядке, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или нечасто, попробуйте отрегулировать этот крутящий момент с помощью настроек реле. Если это не удастся, вам, скорее всего, придется установить новый термостат.

Правила демонтажа теплового реле

Если холодильник вообще не включается, описанная выше диагностика будет невозможна. Вероятная причина поломки — электрическая неисправность этого элемента.

Но, например, перегоревшая обмотка двигателя тоже может стать проблемой. Чтобы понять, нуждается ли термостат в замене, его придется вынуть из холодильника для исследования.

Обычно термостат находится рядом с ручкой регулировки, с помощью которой устанавливается температура воздуха в холодильнике.Двухкамерные модели комплектуются комплектом из двух таких ручек

Для начала необходимо отключить холодильник от сети. Теперь вы должны найти место, где он находится, как описано ранее. Обычно нужно снять регулировочную головку, снять крепеж и снять защитные элементы.

Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подается питание.

Все они имеют разную цветовую кодировку в зависимости от назначения.Обычно за заземление берут желтый провод с зеленой полосой. Этот кабель следует оставить в покое, а остальные следует отключить и замкнуть друг на друга.

Холодильник снова включен. Если прибор все равно не включается, возможно, термостат исправен, но с компрессором есть серьезные проблемы.

Если холодильник вообще не включается, то причиной может быть не только неисправность теплового реле, но и поломка компрессора, например, сгоревшая обмотка мотора

Если двигатель завелся работает, можно сделать вывод, что реле необходимо заменить. Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы стабильно записывать все операции. Эти изображения могут быть очень полезны при установке нового теплового реле, особенно для новичков.

Необходимо четко помнить, какая жила кабеля использовалась для каких целей. Обычно для подключения теплового реле к электродвигателю используется черный, оранжевый или красный провод. Коричневый провод ведет к нулю, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый провод подключается к световому индикатору.

Для подключения термореле используются провода разного цвета, нужно запомнить назначение каждого провода, чтобы не перепутать его при повторной сборке

Иногда бывает сложно удалить поврежденный регулятор, особенно когда он находится снаружи. Например, в некоторых моделях холодильников Атлант необходимо полностью снимать дверцу камеры с петель. Для этого снимаем крышку, которая установлена ​​над верхней петлей, и откручиваем спрятанные под ней болты.

Перед снятием ручки регулировки также необходимо снять заглушки и открутить крепеж. Все эти операции нужно делать аккуратно. Крепеж и планку лучше всего хранить в небольшом контейнере, чтобы они не потерялись. Сам термостат обычно прикручивается к кронштейну; его нужно аккуратно снять, расстегнуть и снять.

Если термостат находится внутри холодильной камеры, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена ​​лампа для освещения.

На его место устанавливается новый термостат, соблюдая обратный порядок сборки. Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Для выполнения этой процедуры вам необходимо снять тепловое реле, следуя методу, описанному выше. Сильфон необходимо отсоединить от испарителя и осторожно снять с корпуса устройства. Теперь установлена ​​новая капиллярная трубка, подключена к испарителю, и реле установлено на прежнее место, а отсоединенные провода подключены.

Замена на примере холодильника Стинол

Поломка реле для реле довольно частое явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, так как именно такой вариант заложил производитель данного элемента. В модели Стинол-101 компрессор всего один, а вот в Стинол-103 их два: отдельно для холодильника и морозильника.

Это схема контактов теплового реле типа К-59, которая позволяет составить представление о том, какие провода следует подключать куда.Цветовая кодировка может отличаться, фото на телефоне помогут сохранить информацию, вы также можете нарисовать аналогичную схему самостоятельно

Автоматика разных моделей немного отличается, что отражено в соответствующих электрических схемах, в остальном эти холодильники очень похожи, поэтому имеет смысл одновременно продумать порядок их ремонта.

Чтобы понять, что холодильник «Стинол» нуждается в ремонте или замене термостата, нужно обратить внимание на следующие признаки:

  • компрессор работает без остановок и не реагирует на выключение регулятора;
  • при перемещении регулировочной ручки но отметки OFF характерного щелчка нет;
  • температура в холодильных камерах заметно превышает параметры, установленные при регулировке.

В холодильной камере «Стинол-103» используется термостат К-59, маркировку легко проверить, она указана на корпусе. Для снятия регулировочных ручек необходимо использовать тонкое шило. Вам просто нужно их поддеть и снять. У Стинол-101 есть только одна ручка управления, а у Стинол-103 — две, по одной на каждый компрессор.

Чтобы снять ручку регулировки холодильника Stinol (1), воспользуйтесь острым предметом, например, шилом. Затем снимите декоративную планку (2), которая удерживается четырьмя выступами.

После снятия ручки необходимо удалить декоративную планку, имеющую шесть выступов.Это хрупкий предмет, будьте осторожны, чтобы не повредить его. Под крышкой есть гайки, которые необходимо открутить. После этого нужно открутить винты, которыми крепится панель управления.

Под декоративной крышкой находятся крепежные винты (1), удерживающие термостат в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие петлю холодильника, лучше вывернуть дверь последняя. Чтобы избежать возможных повреждений, дверь необходимо подпереть.Теперь вы можете поднять панель и снять дверь с петель.

Следующим шагом будет снятие верхней крышки холодильника.

Крепеж, фиксирующий панель управления и дверную петлю (1) холодильника Стинол, необходимо откручивать, двигаясь в сторону двери, а не от нее

Необходимый крепеж находится сзади. Их откручивают и снимают крышку. Таким образом будет получен свободный доступ к термостату.

Сначала необходимо отсоединить контактные разъемы реле, после чего можно снимать предмет с панели управления холодильника.

После снятия дверок и верхней панели холодильника Стинол можно аккуратно снять термостат для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую кодировку отдельных проводов. Чтобы удалить изношенную капиллярную трубку, снимите пластиковую крышку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубка снимается через предусмотренное для этого отверстие.

Для продолжения замены термостата в холодильнике Стинол необходимо снять крышку (1) в холодильнике и вынуть капиллярную трубку (2)

Новый элемент установлен таким образом, чтобы неизолированная секция в своей нижней части надежно скрывается под крышкой.Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.

Обычно капиллярная трубка выступает за пределы термостата. Его следует аккуратно положить под верхнюю крышку холодильника, там достаточно места.

Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить осветительный блок, который закреплен винтом, утопленным в его корпусе

Теперь вам нужно снова собрать термостат и холодильник: подключить все необходимые соединения, установить и закрепить крышку холодильника, повесить дверцу.

И снова, крепление петель двери выполняется в последнюю очередь, когда остальные аналогичные винты уже установлены.

Отверстие, образующееся на задней панели при ремонтных работах, следует заделать пластиком для восстановления герметичности холодильного отделения

Чтобы проверить исправность термостата холодильника Стинол в домашних условиях, можно воспользоваться простой диагностикой. Контакты 3 и 4 такого устройства при комнатной температуре должны оставаться замкнутыми.

Если после их соединения перемычкой компрессор включился, вышло из строя тепловое реле, его необходимо заменить. Если настройки термостата утеряны, их можно исправить поворотом регулировочных винтов, но делать это нужно в сервисном центре с необходимым оборудованием.

Не менее важной функциональной единицей в конструкции холодильника является устройство, назначение и способы ремонта которого будут описаны в рекомендуемой нами статье.

Процедуру замены термостата нельзя назвать слишком сложной.Однако неправильное обращение с этим элементом может только усугубить ситуацию. Детальная проработка процедуры ремонта и внимание к деталям поможет вернуть холодильник в работу.

Расскажите, как вы выбрали термостат для восстановления работоспособности холодильника. Делитесь полезной информацией и ценной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, размещайте фото и задавайте вопросы в блоке ниже.

Электронный термостат для холодильника поможет в случаях, когда ваш собственный (заводской) термостат неисправен или его точность перестала быть достаточной. В старых холодильниках используется механический термостат температуры, использующий жидкость или газ, заполненный капилляром.

При изменении температуры изменяется и давление внутри капилляра, которое передается на мембрану (сильфон). В результате термостат включает и выключает компрессор холодильника.Конечно, такая система термостатирования имеет невысокую точность, а ее детали со временем изнашиваются.

Описание термостата для холодильника

Как известно, температура хранения продуктов в холодильнике должна составлять + 2 … 8 градусов Цельсия. Рабочая температура холодильника +5 градусов.

Электронный термостат для холодильника характеризуется двумя параметрами: температурой запуска и остановки (или средней температурой плюс значение гистерезиса) компрессора.Гистерезис необходим, чтобы компрессор холодильника не включался слишком часто.

Эта схема предусматривает гистерезис 2 градуса при средней температуре 5 градусов. Таким образом, компрессор холодильника включается при достижении температуры + 6 градусов и выключается при падении до + 4 градусов.

Материал: АБС + металл + акриловые линзы. Светодиодные фонари …

Этого диапазона температур достаточно для поддержания оптимальной температуры хранения, а также для обеспечения комфортной работы компрессора и предотвращения чрезмерного износа.Это особенно важно для старых холодильников, в которых для запуска двигателя используются тепловые реле.

Электронный термостат является подходящей заменой оригинального термостата. Термостат считывает температуру с помощью датчика, сопротивление которого изменяется в зависимости от изменения температуры. Для этих целей часто используется термистор (NTC), но проблема заключается в его низкой точности и необходимости калибровки.

Чтобы обеспечить точную установку контролируемой температуры и избавиться от многочасовой калибровки, в этой версии был выбран термостат для холодильника.Это интегральная схема, линейно откалиброванная в градусах Цельсия с коэффициентом 10 мВ на градус Цельсия. Из-за того, что пороговая температура близка к нулю, относительное изменение выходного напряжения велико. Следовательно, сигнал с выхода датчика можно контролировать с помощью простой схемы, состоящей всего из двух транзисторов.

Поскольку выходное напряжение слишком низкое, чтобы открыть транзистор VT1, датчик LM35 включается как источник тока. Его выход нагружен резистором R1, поэтому ток на нем изменяется пропорционально температуре.Этот ток вызывает падение на резисторе R2. Падение напряжения контролирует работу транзистора VT1. Если падение напряжения превышает пороговое напряжение перехода база-эмиттер, транзисторы VT1 и VT2 открываются, включается реле К1, контакты которого подключаются вместо контактов старого термостата.

Резистор R3 обеспечивает положительную обратную связь. Это добавляет небольшой ток к R2, который смещает порог и, таким образом, обеспечивает гистерезис. Катушка электромагнитного реле должна быть рассчитана на 5… 6 вольт. Контактная пара реле должна выдерживать требуемые ток и напряжение.

Датчик LM35 находится внутри холодильника в подходящем месте. Резистор R1 припаян непосредственно к датчику температуры, что, в свою очередь, позволяет подключать LM35 к печатной плате всего двумя проводами.

Провода, соединяющие датчик, могут вносить шум в цепь, поэтому для подавления шума добавлен конденсатор C2. Схема питается от встроенного блока питания на 5 вольт.Потребление тока в основном зависит от типа используемого реле. должны быть надежно изолированы от сети.

Большим преимуществом этой схемы является то, что она начинает работать сразу после первого запуска и не требует калибровки или регулировки. Если возникнет необходимость немного изменить уровень температуры, то это можно сделать, подобрав сопротивления R1 или R2. Сопротивление R3 определяет величину гистерезиса.

Термостат для холодильника своими руками

Все началось с того, что, вернувшись с работы и открыв холодильник, он обнаружил, что там тепло.Поворот ручки термостата не помог — холода не появлялось. Поэтому решил не покупать новый агрегат, что тоже редкость, а сделать электронный термостат на ATtiny85 самому. Отличие от оригинального терморегулятора в том, что датчик температуры лежит на полке, а не спрятан в стене. Вдобавок появилось 2 светодиода — сигнализируют, что агрегат включен или температура выше верхнего порога.

Схема устройства:



Для подключения требовалось провести второй провод 220 В (взятый от осветительной лампы) для питания трансформатора.

Разъем, к которому подключен потенциометр, также является разъемом программирования ISP.


Плата защищена от влаги специальным лаком для печатных плат.


Трансформатор здесь на 6 В. Он был выбран так, чтобы минимизировать потери на микросхеме 7805.

Реле здесь можно поставить на 12 В. Если подать напряжение на него до стабилизатора. Для снижения затрат можно было бы создать бестрансформаторный блок питания, хотя есть сторонники и противники такого решения (электробезопасность).Еще одно сокращение затрат — отказ от микроконтроллера AVR. Есть термометры Далласа, которые также могут работать в режиме термостата.

Простой термостат для холодильника

Своими руками

Хотите сделать точный электронный термостат для своего холодильника? Схема твердотельного термостата, описанная в этой статье, удивит вас своей «крутой» работой.

Введение

Устройство, однажды построенное и интегрированное с любым подходящим устройством, немедленно начнет демонстрировать улучшенное управление системой, экономию энергии, а также продление срока службы устройства. Обычные холодильные термостаты дороги и не очень точны. Более того, они подвержены износу и, следовательно, непостоянны. Здесь обсуждается простой и эффективный электронный термостат охлаждения.
Как мы все знаем, термостат — это устройство, которое способно определять определенный заданный уровень температуры и отключать или переключать внешнюю нагрузку.Такие устройства могут быть электромеханическими типами или более сложными электронными типами.
Термостаты обычно используются в устройствах для кондиционирования воздуха, охлаждения и нагрева воды. Для таких приложений устройство становится важной частью системы, без которой устройство может работать в экстремальных условиях и в конечном итоге быть повреждено.
Регулировка контрольного переключателя, предусмотренного в вышеуказанных устройствах, гарантирует, что термостат отключает питание прибора после того, как температура пересекает желаемый предел, и переключается, как только температура возвращается к нижнему порогу.
Таким образом, температура внутри холодильника или температура в помещении через кондиционер поддерживается в приемлемых пределах.
Представленная здесь концепция контура холодильного термостата может использоваться снаружи над холодильником или любым подобным устройством для управления его работой.
Их работу можно контролировать, прикрепив чувствительный элемент термостата к внешнему радиатору, обычно расположенному за большинством холодильных устройств, использующих фреон.
Конструкция более гибкая и более широкая, чем у встроенных термостатов, и обеспечивает более высокую эффективность. Схема легко заменяет обычные низкотехнологичные конструкции, а также намного дешевле по сравнению с ними.
Разберемся, как работает схема:

Описание схемы
Простая схема термостата холодильника

На схеме показана простая схема, построенная на IC 741, которая в основном сконфигурирована как компаратор напряжения. В нем используется трансформатор с меньшим энергопотреблением, что делает схему компактной и твердотельной.
Мостовая конфигурация, содержащая R3, R2, P1 и NTC R1 на входе, образует основные чувствительные элементы схемы.Инвертирующий вход IC
ограничивается половиной напряжения питания с помощью цепи делителя напряжения R3 и R4.
Это устраняет необходимость в использовании двух источников питания для ИС, и схема может обеспечить оптимальные результаты даже при однополюсном напряжении питания.
Опорное напряжение на неинвертирующий вход IC зажимается через указанный P1 по отношению к NTC (отрицательный температурный коэффициент).
В случае, если контролируемая температура имеет тенденцию дрейфовать выше желаемых уровней, сопротивление NTC падает и потенциал на неинвертирующем входе IC пересекает установленное значение.
Это мгновенно переключает выход IC, который, в свою очередь, переключает выходной каскад, содержащий транзистор, триаксиальную сеть, отключая нагрузку (систему нагрева или охлаждения) до тех пор, пока температура не достигнет нижнего порога.
Сопротивление обратной связи R5 в некоторой степени помогает вызвать гистерезис в цепи, важный параметр, без которого цепь может быстро вращаться в ответ на резкие изменения температуры.

После завершения сборки настроить схему очень просто и выполнить следующие действия:

ПОМНИТЕ ВНЕШНЮЮ ЦЕПЬ, ОСНОВАННУЮ НА ПОТЕНЦИАЛЕ ПОСТОЯННОГО ТОКА, ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ О ПРОЦЕДУРАХ ТЕСТИРОВАНИЯ И УСТАНОВКИ.НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ДЕРЕВЯННУЮ ДОСКУ ИЛИ ЛЮБОЙ ДРУГОЙ ИЗОЛЯЦИОННЫЙ МАТЕРИАЛ НА НОГЕ; ТАКЖЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРИЧЕСКИЕ ИНСТРУМЕНТЫ, КОТОРЫЕ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ В ПРОЦЕССЕ ПЛОЩАДКИ.

Как настроить этот электронный термостат контура охлаждения Вам понадобится образец источника тепла, который точно настроен на желаемый порог отключения контура термостата.
Включите цепь, вставьте и подключите вышеуказанный источник тепла к NTC.
Теперь установите предустановку так, чтобы выход просто переключался (загорается светодиод выхода). Удалите источник тепла из NTC, в зависимости от гистерезиса цепи, выход должен отключиться в течение нескольких секунд.
Повторите процедуру много раз, чтобы убедиться в правильности работы.
На этом настройка холодильного термостата завершена, и он готов к интеграции с любым холодильником или аналогичным устройством для точного и постоянного регулирования его работы.

Список деталей

R2 = Предустановка 10KR3,

R9 = 56 Ом / 1Вт

C1 = 105 / 400В

C2 = 100 мкФ / 25 В

Z1 = 12В, 1Вт стабилитрон

* вариант через оптопару, в блок питания добавлен переключатель и диодный мост

Как создать автоматическую схему регулятора температуры холодильника

Идею этой схемы мне подсказал один из активных читателей этого блога г-н. Густаво. Я разместил одну аналогичную схему для автоматического термостата холодильника, однако схема была разработана для определения более высокого уровня температуры, доступного на задней части решетки холодильника.

Введение

Г-н Густаво не совсем понял эту идею, и он попросил меня разработать схему термостата холодильника, которая могла бы определять холодные температуры внутри холодильника, а не горячие температуры в задней части холодильника.
Итак, приложив некоторые усилия, я смог найти реальную ЦЕПНУЮ ДИАГРАММУ регулятора температуры холодильника, давайте рассмотрим эту идею со следующими пунктами:
Как работают схемы
Концепция не является ни очень новой, ни уникальной, это обычная концепция компаратора это было включено сюда.

IC 741 смонтирован в стандартном режиме компаратора, а также в схеме без инвертирующего усилителя.
Термистор NTC становится основным чувствительным элементом и, в частности, отвечает за чувствительность к низким температурам.
NTC означает отрицательный температурный коэффициент, что означает, что сопротивление термистора будет увеличиваться при понижении температуры вокруг него.
Следует отметить, что номинал NTC должен соответствовать этим спецификациям, иначе система не будет работать должным образом.
Предустановка P1 используется для установки точки срабатывания IC.
Когда температура внутри холодильника падает ниже порогового уровня, сопротивление термистора становится достаточно высоким и снижает напряжение на инвертирующем контакте ниже уровня напряжения неинвертирующего контакта.
Это мгновенно переводит контакт IC в высокий уровень, активирует реле и выключает компрессор холодильника.
P1 должен быть установлен так, чтобы на выходе операционного усилителя был высокий уровень при нуле градусов Цельсия.
Небольшой гистерезис, вносимый схемой, является благом или, скорее, замаскированным благословением, потому что он не переключается быстро на пороговых уровнях, а реагирует только после того, как температура поднялась примерно на пару градусов выше уровня отключения.
Например, предположим, что если уровень срабатывания установлен на ноль, IC отключит реле в этой точке, и компрессор холодильника также будет выключен, температура внутри холодильника теперь начнет повышаться, но Микросхема не переключится сразу, но будет удерживать свое положение до тех пор, пока температура не поднимется как минимум до 3 градусов Цельсия выше нуля.


Если у вас есть дополнительные вопросы относительно схемы автоматического регулятора температуры холодильника, вы можете выразить то же самое в своих комментариях.

Регулирование RP1, RP2 могут быть уставками контроля температуры, 555 временная схема инверсии цепи Шмитта с использованием реле для достижения автоматического управления.


Схема теплового реле холодильника. Схема подключения бесплатно

Датчик температуры позволяет поддерживать необходимое количество холода в холодильнике. При необходимости он включает компрессор, который наполняет оборудование холодом. И такими «выбросами» он создает четко запрограммированные условия внутри холодильной камеры.Слишком тепло? Компрессор включается. Холодно? Выключает.

Это основано на том факте, что давление в детали зависит от температуры. К ним он подключает или отключает контакты, регулирующие работу компрессора. Так происходит постоянное поддержание нужного количества холода. Однако из-за неисправности компрессор может замерзнуть слишком или недостаточно.

Признаки того, что пора менять датчик температуры

Детали важны, поэтому признаки повреждения будут более чем серьезными и заметными.Они уж точно не оставят сомнений в том, что пора его заменить. Поэтому проверка и последующая замена терморегулятора холодильника не доставит вам никаких проблем. Признаков поломки:

  • Технология начала превращать продукты в лед. Да, это очень легко заметить. Мы уверены, что это точно не пройдет мимо ваших глаз и сразу заставит задуматься о ремонте. Также такая поломка может проявиться в образовании льда на стенках оборудования.
  • Еда недостаточно остывает. Понятно, что это приведет к их порче.
  • Вы слышите слишком много или недостаточно работы компрессора. Да, во время работы оборудования вы наверняка привыкли к шуму, но изменение частоты может указывать на поломку.
  • Утечки также указывают на неисправность оборудования. Лед тает из-за отсутствия холода, добавить который не позволяет сломанный термостат.

Инструкция по замене термостата

1.Проверить расположение детали

У старых холодильников он внутри, а у новых снаружи. Разберем случай с ее нахождением на двери, однако метод подходит для любого холодильника.

2. Открутите болты и снимите дверь

Возможно, они закрыты резиновой прокладкой. Сначала разбираем ее, потом дверь.

3. Снимите крышку задней двери.

Скорее всего, держится на винтах с шестигранной головкой.

4.Снимите ручку регулировки температуры

.

Для этого просто открутите его от основного корпуса

5. Снимаем скобу и вытаскиваем термостат

Запомните тип подключения! Точно так же нужно подключить новый.

Термостат своими руками

Все началось, когда я вернулся с работы и открыл холодильник, там стало тепло. Поворот ручки термостата не помог — холода не появлялось. Поэтому решил не покупать новый блок, что тоже редкость, а сделать электронный термостат на ATtiny85 самостоятельно.С оригинальным терморегулятором разница в том, что датчик температуры находится на полке, а не спрятан в стене. Вдобавок появилось 2 светодиода — сигнализируют о том, что агрегат включен или температура выше верхнего порога.

Схема устройства:



Для подключения нужно было провести второй провод 220 В (взятый от осветительной лампы) для питания трансформатора.

Разъем, к которому подключается потенциометр, одновременно является разъемом программирования ISP.


Плата защищена от влаги специальным лаком для печатных плат.


Трансформатор здесь на 6 В. Он выбран так, чтобы минимизировать потери на микросхеме 7805.

Реле тоже можно выставить на 12 В. Если подать напряжение на стабилизатор. Для снижения затрат можно было бы создать бестрансформаторный блок питания, хотя есть сторонники и противники такого решения (электробезопасность).Еще одно снижение стоимости — исключение микроконтроллера AVR. Есть термометры Далласа, которые также могут работать в режиме термостата.

Вот конструкция термостата для холодильника, который работает более 2 лет. А началось все, когда я вернулся с работы и открыл холодильник, там стало тепло. Поворот ручки термостата не помог — холода не появлялось. Поэтому решил не покупать новый блок, что тоже редкость, а сделать электронный термостат на ATtiny85 самостоятельно.С оригинальным терморегулятором разница в том, что датчик температуры находится на полке, а не спрятан в стене. Вдобавок появилось 2 светодиода — сигнализируют о том, что агрегат включен или температура выше верхнего порога.

Схема термостата холодильника на МК

Фото оригинального термостата и самоделки



Для подключения нужно было провести второй провод 220 В (взятый от осветительной лампы) для питания трансформатора.
Разъем, к которому подключен потенциометр, одновременно является разъемом программирования ISP.

Плата защищена от влаги специальным лаком для печатных плат.

Термостат на данный момент работает без проблем, а главное — стоит примерно в 10 раз дешевле оригинала.

Трансформатор здесь на 6 В. Он выбран так, чтобы минимизировать потери на микросхеме 7805.

Реле также можно установить на 12 В.Если подать напряжение к нему на стабилизатор. Для снижения затрат можно было бы создать бестрансформаторный блок питания, хотя есть сторонники и противники такого решения (электробезопасность). Еще одно снижение стоимости — исключение микроконтроллера AVR. Есть термометры Далласа, которые также могут работать в режиме термостата.

Трудно представить свою жизнь без бытовой техники. Есть устройства, без которых можно было бы обойтись, а есть такие, без которых обустройство жилого пространства справедливо считается неполноценным.Один из таких жизненно важных предметов — холодильник. Ты согласен?

Ремонт бытовой техники своими руками — хорошее подспорье для семейного бюджета. При желании можно освоить множество ремонтных операций. Например, заменить терморегулятор на холодильник не так уж и сложно. Стоит только разобраться в конструктивных особенностях и принципах работы устройства.

Поговорим о том, как обнаружить неисправность термостата. В предлагаемой нами статье подробно рассказывается, как заменить его при ремонте холодильника марки Стинол.Информация сопровождается тематической подборкой фото и видео материалов с советами специалистов.

Терморегулятор или термостат — один из основных элементов, без которого нормальная работа холодильника невозможна. Он фиксирует датчики температуры в холодильнике и морозильной камере и отправляет сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если камера недостаточно холодная, и выключается, когда температура достигает заданного уровня.Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

С другой стороны устанавливаются контакты, размыкание и включение которых посылает сигнал на компрессор. Конец фреоновой трубки, также называемый капиллярной трубкой, прикреплен к испарителю.

Помещенный внутрь хладагент чувствительно реагирует на нагрев и охлаждение. При понижении или повышении температуры уровень давления внутри трубки изменяется, в результате чего контакты реле замыкаются или размыкаются.

Перемещение контактов контролируется небольшой пружиной. Он используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружине прикреплена ручка регулировки температуры. Вращение этой ручки изменяет степень натяжения пружины.

В результате для замыкания и размыкания контактов требуется большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.

Регулятор температуры — это небольшое устройство, оснащенное герметичной трубкой с датчиком, заполненным хладагентом.В зависимости от изменений температуры испарителя реле включает или выключает компрессор.

Регулирует степень охлаждения воздуха в холодильнике. При использовании электронного контроллера этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: желаемый уровень температуры устанавливается на основе реальных показателей, которые фиксирует капиллярная трубка.

Но в таких моделях используется электронный модуль управления, который может одновременно управлять данными с нескольких датчиков.Отремонтировать или заменить такой терморегулятор в домашних условиях не всегда удается. Чтобы обращаться со сложной электроникой, нужны знания и специальное оборудование.

Обычно термостат устанавливается внутри или снаружи холодильника. Перед тем, как приступить к ремонту, не помешает изучить технический паспорт устройства. Может быть много полезной информации как по конструкции конкретной модели терморегулятора, так и по его расположению.

Обычно рядом с ручкой для установки температурного режима располагается тепловое реле.Внутреннее устройство типично для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный футляр.

Ручка регулировки находится прямо на нем. Чтобы снять термореле, нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

В более современных моделях тепловые реле размещаются снаружи камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать термостат нужно также рядом с ручкой управления, обычно под шкафом холодильника где-то наверху. Таким же образом снимается ручка, откручиваются крепления и за защитной панелью находится нужный.

Способы обнаружения проблемы

Если тепловое реле сломано, это не означает, что вся холодильная установка немедленно перестанет работать. Но отсутствие верной информации о текущей температуре скажется на его работе.

Вариант №1 — проверка работоспособности оборудования

Признаки неправильной работы холодильного оборудования могут быть следующими:

  • компрессор работает без перебоев или с очень короткими и редкими перебоями;
  • температура внутри камеры холодильника падает до нуля, а иногда и ниже;
  • на стенах появляется большое количество инея или даже льда;
  • Внутри холодильника слишком тепло;
  • холодильник не включается после отключения и т. Д.

Конечно, эти признаки могут быть связаны не только с поломками теплового реле, но и с неисправностями других элементов.

Чтобы правильно определить причину выявленных проблем в процессе функционирования бытового холодильника, потребуется провести небольшую диагностику. Вы можете сделать это сами.

Вариант №2 — диагностика с помощью термометра

Для этого полностью отключите холодильник от электросети, а затем проведите его полное размораживание согласно инструкции.Конечно, содержимое придется вывозить.

После этого необходимо включить устройство в сеть и переместить ручку регулировки температуры в положение, которое позволит получить минимально возможную температуру. Если в модели холодильника есть режим заморозки, рекомендуется его использовать.

Для проверки работы теплового реле необходимо освободить холодильник от всех продуктов, поместить термометр внутрь камеры и через несколько часов проверить его показания

В холодильной камере, примерно посередине, вы нужно поставить градусник, предназначенный для измерения температуры воздуха.Лучше использовать прибор, позволяющий проводить измерения ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить градусник.

Если к этому времени температура в холодильнике упала примерно до шести градусов, то с термостатом проблем нет. Но когда внутри станет заметно теплее или холоднее этого уровня, тепловое реле придется заменить.

Вариант №3 — визуальный осмотр холодильной камеры

Если внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности термостата можно провести очень просто.

Появление снежного налета в холодильнике почти всегда означает, что термостат не работает должным образом, необходимо провести диагностику его состояния

Для этого в момент работы компрессора ручка регулировки начинает раскручиваться. повернули в сторону увеличения температуры внутри камеры. Если реле работает исправно, в какой-то момент датчики зафиксируют желаемый уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, необходимо заменить регулятор температуры.

После такой диагностики и при хорошем тепловом реле рекомендуется удалить все содержимое с камеры и дать устройству поработать около шести часов. В этот период нужно обращать внимание на продолжительность перерывов в работе компрессора.

Если около 40 минут все нормально, можно использовать холодильник в обычном режиме. Если компрессор запускается слишком часто или редко, попробуйте отрегулировать этот момент с помощью настроек реле. Если это не удастся, вам, скорее всего, придется установить новый термостат.

Правила демонтажа теплового реле

Если холодильник вообще не включается, провести диагностику, описанную выше, будет невозможно. Возможная причина поломки — выход из строя электрики этого элемента.

Но, например, перегоревшая обмотка двигателя может стать проблемой. Чтобы понять, нужно ли заменять тепловое реле, его придется вынуть из холодильника для исследования.

Обычно термостат располагается рядом с ручкой регулировки, с помощью которой устанавливается температура воздуха в холодильнике.Двухкамерные модели комплектуются комплектом из двух таких ручек

Для начала необходимо отключить холодильник от сети. Теперь вы должны найти место, где он находится, как описано ранее. Обычно нужно снять ручку регулировки, снять крепеж и снять защитные элементы.

Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подключается блок питания.

Все они имеют разную цветовую маркировку в зависимости от назначения.Обычно за заземление берут желтый провод с зеленой полосой. Этот кабель следует оставить в покое, а все остальные следует отключить и замкнуть друг с другом.

Теперь холодильник снова включен. Если прибор все равно не включается, вероятно, термостат исправен, но с компрессором серьезные проблемы.

Если холодильник вообще не включается, то причиной может быть не только неисправность теплового реле, но и поломка компрессора, например, перегоревшая обмотка мотора

Если двигатель работает, можно сделать однозначный вывод о необходимости замены реле.Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно записывать все операции. При установке нового теплового реле эти изображения могут быть очень полезны, особенно новичкам.

Необходимо четко помнить, какая жила кабеля использовалась для каких целей. Обычно для подключения теплового реле к электродвигателю используется черный, оранжевый или красный провод. Коричневая жила ведет к нулю, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый соединяется со световым индикатором.

Для подключения термореле используются провода с разной цветовой кодировкой, нужно помнить назначение каждого провода, чтобы не перепутать при повторной сборке

Иногда снять поврежденный регулятор непросто, особенно когда размещен снаружи. Например, в некоторых моделях холодильников Атлант необходимо полностью снимать дверцу камеры с петель. Для этого снимаем накладку, которая установлена ​​над верхним шарниром, и откручиваем спрятанные под ней болты.

Перед тем, как снять регулировочную ручку, необходимо также снять заглушки и открутить крепеж. Все эти операции нужно делать аккуратно. Крепеж и накладки следует хранить в небольшой емкости, чтобы они не потерялись. На самом деле термостат обычно прикручивается к кронштейну, его нужно аккуратно снять, отстегнуть и снять.

Если термостат находится внутри холодильника, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена ​​лампа для освещения.

На его место устанавливается новый термостат, соблюдая обратный порядок сборки.Иногда выход из строя термостата связан с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Для выполнения этой процедуры вам необходимо снять тепловое реле, следуя методике, описанной выше. Сильфон необходимо отсоединить от испарителя и осторожно снять с устройства. Теперь устанавливают новую капиллярную трубку, прикрепляют ее к испарителю, и там же устанавливают реле, а отключенные провода подключают.

Замена на примере холодильника Стинол

Выход из строя реле — довольно частое явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, так как это вариант, заложенный производителем данного элемента. В модели Стинол-101 компрессор всего один, а вот в Стинол-103 их два: отдельно для холодильника и морозильника.

Это схема контактов теплового реле К-59, позволяющая составить представление о том, к каким проводам подключаться.Цветовая маркировка может отличаться, фото на телефоне помогут сохранить информацию, подобную схему тоже можно нарисовать самостоятельно

Автоматика разных моделей немного отличается, что отражается в соответствующих электрических схемах, в остальном эти холодильники очень похожи, так что есть смысл рассмотреть и порядок их ремонта одновременно.

Чтобы понять, что холодильник «Стинол» необходимо отремонтировать или заменить тепловое реле, нужно обратить внимание на следующие признаки:

  • компрессор работает без остановок и не реагирует, когда регулятор выключен;
  • при переводе ручки регулировки кроме отметки OFF характерного щелчка нет;
  • Температура в камерах холодильника значительно превышает параметры, установленные при регулировке.

В холодильнике «Стинол-103» применяется тепловое реле К-59, маркировку проверить несложно, указано на корпусе. Чтобы снять ручки регулировки, нужно использовать тонкое шило. Их просто нужно поддеть и удалить. У Стинол-101 всего одна ручка регулировки, а у Стинол-103 — две, по одной на каждый компрессор.

Чтобы снять регулировочную ручку холодильника Stinol (1), необходимо использовать какой-нибудь острый предмет, например, шило. Затем снимите декоративную накладку (2), которая удерживается четырьмя выступами.

После снятия ручки необходимо снять декоративную накладку с шестью выступами.Это хрупкий элемент, будьте осторожны, чтобы не повредить его. Под крышкой есть гайки, которые необходимо открутить. После этого нужно открутить винты, которыми крепится панель управления.

Под декоративной крышкой находятся крепежные винты (1), которые удерживают тепловое реле в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие петлю дверцы холодильника, лучше всего снимать в последнюю очередь . Во избежание возможных повреждений дверь необходимо придерживать.Теперь вы можете приподнять панель и снять дверцу с петель.

Следующим шагом будет снятие верхней крышки холодильника.

Крепежи, которыми крепится панель управления и дверная петля (1) холодильника Стинол, необходимо откручивать, двигаясь к двери, а не от нее.

Необходимый крепеж находится с тыльной стороны. Их откручивают и снимают крышку. Таким образом будет получен свободный доступ к термостату.

Сначала необходимо отсоединить контактные разъемы реле, после чего можно снять элемент с панели управления холодильника.

После снятия дверок и верхней панели холодильника Стинол можно аккуратно снять термореле для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы удалить изношенную капиллярную трубку, снимите пластиковую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубка снимается через предусмотренное для этого отверстие.

Для продолжения замены термостата в холодильнике Стинол снимите крышку (1) в холодильнике и снимите капиллярную трубку (2)

Новый элемент устанавливается так, чтобы неизолированная часть в его нижней части была надежно скрыта под подушкой.Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.

Обычно капиллярная трубка выходит за пределы термостата. Его нужно аккуратно поместить под верхнюю крышку холодильника, там достаточно места.

Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить осветительный блок, который закреплен винтом, утопленным в его корпусе

Теперь вам необходимо собрать термореле и холодильник: подключите все необходимые соединения, установить и прикрутить крышку холодильника, навесить дверцу.

И снова, крепление петель двери выполняется в последнюю очередь, когда уже установлены другие аналогичные винты.

Отверстие, образующееся на задней панели при ремонтных работах, следует заделать пластиком для восстановления герметичности холодильника

Проверить состояние теплового реле холодильника Стинол в домашних условиях можно с помощью простой диагностики. Контакты 3 и 4 такого устройства должны оставаться замкнутыми при комнатной температуре.

Если после их соединения перемычкой компрессор включился, вышло из строя тепловое реле, его необходимо заменить.При утере настроек термостата их можно отрегулировать поворотом регулировочных винтов, но делать это нужно в сервисном центре, имеющем необходимое оборудование.

Не менее важной функциональной единицей в конструкции холодильника является устройство, назначение и способы ремонта которого нас ознакомит с рекомендованным нами изделием.

Процедуру замены термостата нельзя назвать слишком сложной. Однако неправильное обращение с этим элементом может только усугубить ситуацию.Подробная проработка процедуры ремонта и внимание к деталям поможет восстановить холодильник.

Расскажите о том, как вы выбрали термостат для восстановления холодильника. Делитесь полезной информацией и ценной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, размещайте фото и задавайте вопросы в блоке ниже.

Современные холодильники считаются надежной бытовой техникой. В них практически нет сложной электроники, поэтому хоть детали выходят из строя.Самая частая поломка холодильника — это выход из строя термостата. В механической схеме управления холодильником он участвует в работе двигателя-компрессора. Терморегулятор устанавливается в камере или на передней панели агрегата.

В холодильниках последнего поколения термостат заменил устройство, чтобы точнее справляться со своими обязанностями. В этой статье мы постараемся разобраться, как проверить термостат холодильника.

Общая схема холодильной установки

Как известно, охлаждение и работа на фреоне. Пока это единственный газ, который не опасен и благодаря особым свойствам способен изменять агрегатное состояние. Он движется по системе охлаждения с помощью мотор-компрессора. Сначала на задней стенке агрегата создается повышенное давление, а на испарителе — пониженное. В результате фреон, находящийся с обратной стороны охладителя, сжижается, и начинается испарение на испарителе, что подтверждается прилагаемой к инструкции схемой холодильника.

Устройство терморегулирующего устройства

Термостат — довольно простое устройство. Даже в современных холодильных камерах и холодильниках это простая контактная группа. Он контролируется манометром с капиллярной трубкой, конец которой находится в камере и измеряет температуру. Сегодня существует два типа регуляторов температуры в холодильниках: механические и электронные.

Современный терморегулятор состоит из двух основных элементов. Это коробка, в которой находятся управляющие и исполнительные механизмы, а также вытянутый в трубку капилляр.Коробка представляет собой сильфон (герметичная трубчатая пружина). От точности определяемых показателей зависит его герметичность. Сильфон сжимает и растягивает пружину, оптимизируя ее с помощью индикаторов давления. Современные могут иметь несколько пружин. Это зависит от назначения: холодильник или морозильная камера.

Более надежный и позволяющий плавно регулировать работу всей холодильной системы — электронный регулятор температуры для холодильника. Цена на это устройство намного выше механического и колеблется от двух тысяч рублей (механическое — до тысячи).В электронном тепловом реле за чувствительность отвечает тиристор, иногда резистор.

В холодильниках с повышенным энергопотреблением такие термостаты быстро выходят из строя. В холодильных установках класса «А +» с линейными компрессорами электронные регуляторы температуры требуют замены гораздо реже. Поэтому большинство производителей такого оборудования сегодня переходят на линейные компрессоры с электронными регуляторами температуры.

Принцип работы прибора

Непосредственное назначение термостата холодильной установки — поддержание температуры, заданной потребителем.В компрессорных холодильных установках терморегулятор включает и выключает двигатель компрессора, а в абсорбционных холодильниках — нагреватель. Устройство, контролирующее температуру в холодильных камерах, относится к категории измерительных конструкций. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебаниях температуры.

Механический терморегулятор — это рычажное устройство, в котором есть силовой рычаг и контактная цепь.Эластичный элемент (трубчатый сильфон) системы контроля температуры и пружина воздействуют на силовой рычаг. Электрическая часть устройства отделена от механической изолирующей прокладкой.

Условия работы для фреона — концентрированного пара, давление которого зависит от температурного режима. В конце трубки уже скапливается сжиженный газ. Отрезок трубки, в котором происходит разделение парообразного фреона и жидкости, реагирует на колебания температуры.Этот сегмент находится в зоне охлаждения.

Расположение термостата

Режим всегда связан с ручкой, которая переключает температурные режимы. В моделях поколений прошлых лет тепловое реле находится под пластиковой крышкой внутри холодильника. Для его замены нужно поднять переключатель режимов плоской отверткой, снять его, затем демонтировать пластиковую крышку.

В моделях последних лет из прилагаемой инструкции (схемы холодильника) можно узнать, где находится термостат в холодильнике. Чаще всего его размещают над дверью. Чтобы добраться до него, нужно демонтировать переключатель режимов и пластиковую конструкцию, закрывающую тепловое реле.

Возможные проблемы

С терморегулятором может быть несколько поломок. Например, холодильник замерзает, но очень слабо. В этом случае следует попробовать отрегулировать регулятор температуры или заменить его. Перед проверкой терморегулятора холодильника нужно убедиться, что дверца закрывается достаточно плотно, а компрессор работает на заданной мощности.

Бывает, что устройство начало течь или компрессор работает без остановки. Необязательно, чтобы в каждом из этих случаев выходил из строя терморегулятор. Вполне вероятно, что причина может быть в другой, но сначала необходимо проверить терморегулятор.

Возможное повреждение терморегулятора

Наиболее частой причиной выхода из строя термостата является физический износ. Почему так происходит? Неисправности в контроле температуры холодильника могут быть связаны с потерей герметичности, вздутием живота или окислением. Известны случаи неисправности устройств, но это редко. Поэтому ремонтировать такую ​​систему не имеет смысла. Замена термостата в холодильнике обойдется дешевле.

Как проверить терморегулятор самостоятельно

Проверить терморегулятор холодильника можно несколькими способами:

  • Самый надежный, по мнению специалистов, — это провести тест тестером. Он покажет, есть ли сопротивление. Для этого разбирается терморегулятор (после отключения холодильника от сети).Его местонахождение можно найти в инструкции, прилагаемой к холодильнику. Но почти всегда он находится под переключателем температуры. Если тестер аналоговый, нужно перевести его в режим измерения сопротивления и установить точку отсчета. Затем проведите калибровку (подключите щупы и одновременно установите стрелку на «ноль»). Цифровой тестер необходимо перевести в положение «200» или «Цепной звонок». Перед измерением необходимо выдержать терморегулятор в ледяной воде.Так что показатели будут точными.

  • Как проще проверить термостат холодильника? Необходимо выключить агрегат. Необходимо снять клеммы с термостата и коротко замкнуть провода небольшим отрезком провода. Далее включаем холодильник и слушаем, запустился ли компрессор. Дальше все просто: если компрессор молчит, то нужно продолжить поиск неисправности. Возможно, это проблемы с пусковым механизмом или самим компрессором.Если последнее сработало, значит, вам необходимо заменить термостат в холодильнике.

Неисправность терморегулятора в холодильнике «Стинол»

Эта марка холодильников очень популярна в нашей стране. Практически единственный недостаток таких агрегатов в том, что терморегулятор выходит из строя (через 5-6 лет эксплуатации). Причина выхода из строя — малый срок службы этого устройства, поставляемого немецкой компанией RANCO (5 лет).В термостате нарушена регулировка температуры сильфона, чувствительная к колебаниям температуры.

Дефекты, свидетельствующие о неисправности терморегулятора холодильника:

  • «Стинол» не запускается при переводе переключателя в положение «выкл» (без щелчка).
  • выше нормы даже при «максимальном» положении управления.
  • Компрессор устройства работает без остановки, даже когда ручка регулятора находится в положении «выключено».

В домашних условиях точно определить неисправность регулятора температуры холодильника Стинол невозможно. Но если компрессор включается при замыкании контактов перемычкой, значит, велика вероятность неисправности терморегулятора, а потому необходимо обращаться в фирму, производящую срочный ремонт холодильников.

Срочный поиск неисправностей

Поломка холодильника из-за выхода из строя термостата, особенно в жаркое время года, похоже на конец света.Пропадают продукты, нет возможности охладить напитки, возможна протечка, которая повредит пол. Естественно, вы должны вызвать мастера.

Следует отметить, что срочный ремонт холодильников всегда проводится в домашних условиях. Но профессиональный мастер с большим опытом работы легко определит неисправность по названным симптомам и приедет на вызов с необходимым комплектом запчастей.

Вы можете отрегулировать термостат самостоятельно

После замены терморегулятора или при длительной эксплуатации в работе холодильника могут произойти небольшие изменения.Причин может быть несколько, но чаще всего это не полностью регулируемый терморегулятор. Как это исправить?

Настройка термостата холодильника — трудоемкий и длительный процесс. Затраченное время зависит от продолжительности циклов между включением и выключением этого устройства. Если время ограничено, можно отладить термостат, измерив температуру в морозильной камере или холодильнике. В этом случае нет необходимости корректировать температуру окружающей среды.

Основы наладки регулятора температуры

Регулировка заключается в натяжении или ослаблении силовой пружины.Для этого выясните, где расположен винт силовой пружины, в каком направлении вращение будет ослаблять температуру, а в каком — увеличиваться для конкретной модели холодильника. Обычно при повороте винта на пружине по часовой стрелке температура увеличивается, а при повороте против часовой стрелки температура уменьшается (один оборот составляет примерно 5-6 ° C).

Перед началом работы необходимо удалить прокладку между сильфоном и стенкой камеры (после завершения регулировки прокладка должна вернуться точно на место).Затем измеряется температура на полке испарителя при работающем мотор-компрессоре и среднем температурном режиме. Через 3-3,5 часа снова измеряют температуру. После сравнения начальной и конечной температур необходимо ослабить или подтянуть силовую пружину (после отключения холодильника от сети).

(PDF) Расширенная Европа

Таблица 1: Торговля Японии и СССР / России, в миллиардах долларов США

Год Экспорт Импорт Общая сумма Баланс

1989 3,081 3,004 6,085 77

1990 2,562 3,350 5,912 -788

1991 2,113 3,316 5,429 -1,203

1992 1,076 2,402 3,478 -1,326

1993 1,500 2,769 4,269 -1,269

1994 1,167 3,490 4,657-2,323

1995 1,170 4,763 5,933 -3,593 10,0003

4,763 4,763 5,933 -3,593 10,00034

1996-2926 3,

1996-2926 3,

5,032 -3,004

1998 969 2,892 3,861 -1,923

1999 480 3,756 4,236 -3,276

2000 571 4592 5,163 -4,021

2001 720 3,870 4,590 -3,150

2002 942 3,277 4,219-2335 2003

000 942 3,277 4,219-23235 2,454

Источник: Институт российских и восточноевропейских исследований (Япония), 2004 г.

Во-вторых, резко изменились структура и характер экспорта и импорта. До

начала 1990-х годов Япония поставляла инвестиционные товары в советскую экономику и имела положительное сальдо двусторонней торговли

. В начале 1990-х годов инвестиционный спрос в

Россия резко снизился, и японский экспорт стал более ориентированным на потребителя.

Либерализация внутреннего рынка Японии увеличила спрос на российские цветные металлы

металлы, рыбу и морепродукты, пиломатериалы и уголь, которые было трудно продать в России.В результате

экспорт Японии сократился, а импорт вырос. Отрицательное сальдо торгового баланса, наиболее необычное для Японии

, достигло пикового уровня в 4 021 млрд долларов США в 2000 году.

В 2003 году импорт из России в Японию основывался на цветных металлах (33,7%), рыбе и

морепродукты (24,8%), необработанная древесина и пиломатериалы (13,7%), нефть (8,7%) и уголь (7,2%).

Более половины экспорта в Россию составили транспортные средства, в том числе бывшие в употреблении

бывшие в употреблении (53. 1% и 12,7% соответственно), за которым следует большой разрыв между промышленным оборудованием

(16,7%) и электроникой (12,6%) (Институт российских и восточноевропейских исследований, Япония,

2004).

В-третьих, в связи с изменением структуры и механизмов торговли, многие виды деятельности не отражены в официальной таможенной статистике

. Например, данные об импорте рыбы и морепродуктов из Японии

существенно превышают показатели российского экспорта, поскольку в течение длительного периода времени рыба, выловленная

за пределами 12-мильной зоны России, не подлежала таможенному контролю.Потребительские электротовары

продаются в Россию через таможенные склады в Сингапуре, Объединенных Арабских Эмиратах и ​​других странах

для минимизации налогов на импорт. Эти продукты не отражаются в двусторонней статистике

. Подержанные автомобили, которые привозят в Россию туристы и моряки в качестве личного багажа

, также не попадают в официальные отчеты. Наконец, японские компании производят

значительную группу товаров, доступных в России (автомобили, бытовая электроника и т.д.)

315

Автоматический регулятор температуры для холодильного контура.Как проверить термостат холодильника? Холодильный контур и срочный ремонт. Правила демонтажа теплового реле

Устройство

В состав термостата входят:

  • Гофрированный цилиндр (сильфон), заполненный фреоном, из которого выходит капиллярная (сильфонная) трубка, являющаяся чувствительным элементом.
  • Рычаг, меняющий свое положение в зависимости от давления внутри сильфона.
  • Контакты, открывающиеся и закрывающиеся с помощью рычага.
Как работает термостат

Сильфонная трубка прикреплена к поверхности испарителя, и когда температура в испарителе падает, давление в сильфонной трубке и самом сильфоне падает, сильфон сжимается, и рычаг открывается контакт цепи питания мотор-компрессор.

Холодильник выключается, температура на поверхности испарителя начинает повышаться, давление в сильфонной трубке и сильфоне увеличивается, и сильфон, расширяясь, давит на рычаг, замыкая контакты.

Принципиальная схема термостата

Здесь мы рассмотрим три основных типа термостатов … Внешне они выглядят одинаково, отличия заключаются в температуре размыкания и замыкания контактов.

1. На однокамерных холодильниках установлено термостатов следующих обозначений:

Т-110; Т-111; Т-112. Термостат Т-112 может иметь обозначение ТАМ-112 или ТАМ-112-1М. По температурным параметрам все эти термостаты одинаковы.Отличаются они внешним видом — диаметром стержня ручки и трубки сильфона, наличием поперечной планки для крепления термостата. Конец сильфонной трубки термостата обычно крепится непосредственно к испарителю через пластиковую прокладку. Длина сильфонной трубки указана на корпусе термостата и выглядит как два числа, разделенных запятой. Пример: а) 0,6 — длина трубки — 60 см; б) 1,3 — длина трубки — 1 метр 30 см.

На конце корпуса термостата есть три клеммы.Двойник — это «земля», т.е. корпус термостата. Два других, пронумерованных 3 и 4, являются контактами, через которые подается питание на мотор-компрессор.

Температура включения — 12 ° С

Температура отключения −14 ° С

Для установки новых термостатов ТАМ-112 вместо Т-110 предоставляется монтажный комплект, состоящий из ригеля, гайки и нейлоновый адаптер, увеличивающий диаметр регулировочного стержня.

2. На двухкамерных холодильниках и холодильных камерах двухмоторных двухкамерных холодильниках установлены термостаты следующих обозначений: Т-130; Т-132; Т-133; ТАМ-133 и ТАМ-133-1М.

Температурные параметры такие же. Они отличаются внешним видом, диаметром стержня ручки и гильзы сильфона, наличием поперечной планки для крепления термостата.

Температура включения + 4 ° С

Температура отключения −14 ° С

3. На морозильных камерах , в основном , были установлены термостаты Т-144 и Т-145.

Термостат Т-144 не имеет стержня для регулирования температуры; это значение устанавливается на заводе.

Температура включения −20 ° С

Температура выключения −24 ° С

На торце корпуса термостата расположены четыре клеммы. Удвоено это «земля», т.е. корпус термостата. Два других, пронумерованных 3 и 4, являются контактами, через которые подается питание на мотор-компрессор. Контакт 6 включает красную сигнальную лампу, которая указывает на повышенную температуру в морозильной камере. Температура размыкания этого контакта −15 ° С.

4. Отдельно рассмотрим термостаты для холодильников «Стинол»:

Это могут быть термостаты RANCO К-57 и К-59, а также бытовые термостаты ТАМ-133-1М и ТАМ-145-1М. Они отличаются от других термостатов сильфонной трубкой, которая покрыта виниловой оболочкой.Кроме того, они снабжены третьим контактом №6, от которого запитывается мотор-компрессор.

ВНИМАНИЕ! Температура включения-выключения термостата указана как среднее значение для каждой модели термостата и не может служить ориентиром для диагностики или ремонта.

Вот внешний вид термостатов различных производителей:

RANCO термостат

  • Винт регулировки температурного диапазона;

  • Винт регулировки рабочего дифференциала.

Термостат DANFOSS

  • Винт регулировки дифференциала срабатывания;

  • Винт регулировки диапазона температур.

Вид с торца термостата

Вид при удалении группы контактов.

Внутренний

  • Нижний винт регулирует диапазон температур

устройство термостата

Термостат предназначен для поддержания заданной температуры в холодильнике путем автоматического выключения и включения двигателя компрессора (в компрессорных холодильниках) или нагревателя (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и запусков агрегата температура в холодильнике будет несколько колебаться, что в определенной степени зависит от чувствительности термостата. Устройство termoregulyatora.jpg

По принципу эксплуатации термостаты бытовых холодильников — приборы манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время электронные регуляторы температуры используются в некоторых моделях холодильников иностранного производства. ).

Термостат бытового холодильника представляет собой рычажный механизм с силовым рычагом и системой контактов в электрической цепи холодильника. На силовой рычаг воздействуют упругий элемент (сильфон) термочувствительной системы и главная пружина, регулируемая винтом. Изолирующая прокладка изолирует электрическую цепь устройства от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента — сильфона (металлический цилиндр с гофрированными стенками) или мембраны с припаянной к ним трубкой.Система заполняется небольшим количеством фреона или хлорметила и тщательно герметизируется.

В условиях эксплуатации фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится на конце трубки. Эта часть трубки, особенно в точке разделения жидкости и паров фреона, реагирует на изменение температуры и помещается в контролируемую среду охлаждаемого объекта.

Работа термостата.

По мере уменьшения температуры трубки давление насыщенного пара в тепловой системе будет уменьшаться. Под действием основной пружины гофры сильфона будут сжаты и силовой рычаг будет вращаться вокруг своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенного пара соответственно увеличивается. Преодолевая сопротивление пружины, гофры сильфона расширятся, а рычаг повернется в обратную сторону, и контакты замкнутся.

Отсюда следует, что установленная температура, при которой контакты размыкаются, зависит от силы пружины. Таким образом, при меньшем усилии основной пружины контакты размыкаются при соответственно более низком давлении пара в термочувствительной системе и, следовательно, при более низкой температуре.

Напротив, чтобы получить более высокую температуру, усилие пружины должно быть больше. В этом случае пружина должна преодолевать относительно большее сопротивление сильфона, поскольку при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, чтобы изменить заданную температуру, необходимо изменить усилие основной пружины. На практике это делается ручкой термостата, при повороте меняется натяжение пружины.

Основные элементы термостата.

В бытовых холодильниках используются термостаты различной конструкции, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Блок быстрого размыкания контактов защищает контакты термостата от сгорания при открытии.На приведенной выше принципиальной схеме термостата для простоты подвижный контакт размещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неминуемо сильное подгорание контактов и их быстрый выход из строя. Объясняется это тем, что разрыв электрической цепи при размыкании контактов будет происходить медленно в соответствии с движением рычага, которое, в свою очередь, определяется медленным изменением температуры и, соответственно, давления. паров фреона в термочувствительной системе.Кроме того, при аналогичном расположении подвижного контакта небольшое вращение силового рычага немедленно размыкает или замыкает контакты, т.е. часто обрывает цепь. Узел резкого размыкания контактов устраняет эти недостатки. В этом случае подвижный контакт располагается на другом рычаге (пластине), соединенном с силовым рычагом специальной перекидной пружиной. Когда силовой рычаг повернут в определенные положения, рычаг с контактом останется неподвижным, а затем переключающая пружина резко изменит свое положение, и контакты внезапно размыкаются (или замыкаются).

Блок изменения температуры — это устройство, изменяющее натяжение главной пружины. В одних термостатах натяжение пружины изменяется вращением винта, который перемещает гайку, упирающуюся в конец пружины, в других — вращением ролика с прижатым к нему профильным кулачком, воздействующим на пружину. Винт (ролик) вращается рукояткой, имеющей указатель, для установки его в определенное положение на шкале устройства.

Термочувствительная система — это датчик, который реагирует на изменения температуры в контролируемом объекте и воздействует на контактную систему устройства.

Концевая часть трубки, чувствительная к перепадам температуры, для разных термостатов может незначительно отличаться, что в основном зависит от уровня в ней жидкой фазы фреона. При небольшом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80 … .100 мм, трудно обеспечить плотное прилегание трубки к стенке испарителя. на такой длине. В этих случаях конец трубки скручивают в спираль, загибают в колено или припаивают банку с внутренним диаметром больше, чем у трубки.

Блок регулировки дифференциала служит для регулирования величины дифференциала. Дифференциал термостата — это разница между температурами размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше значение дифференциала устройства, тем более узко будет выдерживаться заданная температура. В термостатах бытовых холодильников данный агрегат используется только для заводской установки прибора. Его нет во многих конструкциях.

Смена дифференциала осуществляется при помощи винта, который, являясь ограничителем движения силового рычага, приближает или снимает момент перекидной пружины рычага подвижным контактом.

Полуавтоматический блок размораживания испарителя облегчает уборку снега. Агрегат используется в отдельных конструкциях термостатов. Принцип его работы и устройство зависит от принятого в конкретном холодильнике способа снятия снежного покрова.

ЕСТЬ 133

1 — термочувствительная система; 2, 7 — рычаги, 3-корпус, 4,5 — пружины, 5-бегунок, 6- гайка, 7,10,14- регулировочный винт, 8-блок, 9-дополнительные контакты, 11- главные контакты, 12- рычаг , 13-пружинный, 16-осный, 17-рычажный

Не каждый пользователь знает, что ремонт бытовой техники, в том числе холодильников, можно производить своими руками, не обращаясь за помощью в сервисный центр. С простыми поломками справится даже начинающий мастер. Сегодня мы попробуем разобраться, как отремонтировать термостат холодильника, а также что это за прибор, каково его назначение и параметры.

Что такое термостат и для чего он нужен?

Сначала разберемся, что это такое. Термостат, или термостат, — это устройство, которое контролирует температуру в вашем холодильнике, а затем отправляет сигналы компрессору, заставляя его включаться и выключаться в зависимости от уровня охлаждения внутри камеры.

Работает довольно просто. Термостат реле:

  • С одной стороны — специальная герметичная трубка, заполненная фреоном.
  • С другой стороны, контакты электрической цепи, а с их помощью компрессор управляется.

Принцип действия

Работает все довольно просто:

  • Конец капиллярной трубки прикреплен к испарителю. Исходя из того, что он заполнен хладагентом фреоном, по мере повышения температуры внутри холодильной камеры давление в ней увеличивается.
  • Замыкает соответствующие контакты реле и включает компрессор.
  • Через некоторое время температура в холодильной камере падает, давление в трубке падает, контакты размыкаются, затем компрессор выключается.

Еще одна немаловажная деталь термостата — пружина, которая сжимает и расширяет его контакты. От этого зависит, как и в какое время они будут работать. Например, для размыкания контактов при низком давлении в системе требуется меньше усилий, при высоком давлении — больше.Натяжение пружины регулируется ручкой переключателя термостата.

Иногда в холодильниках устанавливают электронный термостат, который состоит из модуля управления и датчика температуры. В новых моделях вполне можно установить сразу несколько датчиков, для каждой из зон охлаждения. Если в вашем холодильнике есть электронный режим контроля температуры, для его ремонта могут потребоваться специальные знания.

Где искать термостат холодильника?

Термостат всегда связан с кнопкой установки температуры или ручкой в ​​камере. В зависимости от холодильника термостат может располагаться:

  • внутри самой холодильной камеры;
  • вне холодильника.

Внутри

Такое расположение характерно для более ранних моделей холодильников «Норд» и других. Если открыть холодильник, то можно увидеть небольшую пластиковую коробку, которая находится на одной из панелей. Именно это и есть термостат.

снаружи

Новые холодильные агрегаты устроены несколько иначе.В них нужный вам прибор находится вне отсеков холодильника, как правило, он находится в верхнем отсеке холодильника, над самой дверцей. Но может быть и в другом месте.

Важно! В любом случае принцип тот же: регулятор температуры находится там, где находится ручка переключателя. Чтобы добраться до него, необходимо удалить все защитные элементы.

Признаки поломки реле контроля температуры:

  • Холодильник работает без остановки и не выключается сам по себе.
  • Агрегат начинает довольно сильно замерзать внутри холодильной камеры — там в нормальном режиме должна быть невысокая, но все же положительная температура.
  • Холодильник самопроизвольно выключается, а затем больше не подает звуковой сигнал.

Важно! Любой отсек холодильной камеры должен быть в исправном состоянии и хорошо выполнять свои функции. Если вы заметили проблему, перейдите по ссылке, чтобы понять, как ее решить.

Давайте теперь рассмотрим каждую из этих ситуаций отдельно, чтобы понять, как ремонтируется термостат холодильника.

Холодильник не выключается сам по себе

Для того, чтобы убедиться, что именно терморегулятор является причиной поломки холодильника, сделайте так:

  1. Отключите холодильник от электросети.
  2. Достаньте из него продукты и тщательно разморозьте.
  3. Переведите ручку термостата в положение «Макс» или включите замораживание, если оно есть.
  4. Поместите термометр на среднюю полку холодильника, но не на морозильную камеру — будет лучше, если на нем тоже будет отрицательная шкала.
  5. Включить холодильный агрегат, пустой, без продуктов.
  6. Подождите примерно 2 часа, затем быстро снимите термометр и оцените его показания.

Отключено и отключено

Причин может быть целых 3:

  • сломался термостат;
  • сгорело реле пуска мотора;
  • перегорел двигатель холодильной установки.

Последние две причины, конечно, невероятно серьезны.Но на данный момент нас интересует первый. Чтобы убедиться в необходимости замены термостата напрямую, необходимо его проверить:

  1. Отключите питание холодильника.
  2. Найдите положение термостата и снимите защитные крышки.
  3. Внимательно осмотрите устройство.

Важно! Регулятор температуры стандартно имеет от трех до четырех цветных проводов. Один из них обычно желтого цвета с продольной зеленой полосой.Это заземляющий провод. Он нам не понадобится, поэтому отложите в сторону, чтобы случайно не зацепить. Абсолютно все провода, питающие тепловое реле, замыкают друг друга напрямую. Если после подключения холодильника к электросети вы слышите ровный звук (гул) двигателя, это означает, что сам терморегулятор вышел из строя, и вам придется заменить его на новый.

Порядок замены реле температуры

Ремонт термостата холодильника своими силами не займет много времени.Возьмем, к примеру, холодильник «Норд»:

  1. Снимите верхнюю крышку петли и открутите имеющиеся болты.
  2. Снимите дверцу холодильной камеры.
  3. После этого снимаем заглушку прямо в крыше холодильника и откручиваем один винт — как правило, он имеет встроенный шестигранник.
  4. Откручиваем винты, которые держат крышу, снимаем ее.
  5. Снимите ручку регулировки температуры.
  6. Вытяните терморегулятор, прежде чем открутить 2 самореза, которыми крепится кронштейн.
  7. Замените блок на новый и выполните все шаги, но в обратном порядке.

Важно! Иногда морозильная камера может работать со сбоями, и вся система выходит из строя, что приводит к порче продуктов. Узнайте несколько полезных советов, как выйти из ситуации, если

Лампочка для освещения холодильной камеры работает в особом режиме — на морозе. И как понятно, лампочка в момент включения постоянно перегорает, так как ее нить в холодном состоянии имеет небольшое сопротивление.При включении через эту нить протекает повышенный ток, который разрушает нить лампочки. В камере лампочка имеет более низкую температуру, чем в комнате. Поэтому вероятность выхода из строя лампочки еще больше. Предлагаю запитать лампочку через диод. И хотя лампочка мигает с частотой 50 Гц, это не мешает. Я установил такой же диод КД105 2 года назад, и ни одна лампочка не вышла из строя. А до этого приходилось часто менять лампочки.Простой термостат на симисторе Вставить диод КД105 очень просто. В холодильнике лампочка находится в патроне типа «Миньон», в который отлично помещается диод КД105, так как он имеет небольшие габариты. Действуем следующим образом. Снимаем картридж «Миньон», предварительно отключив его от сети, и вставляем в него диод. У диода предварительно откусываем выводы, оставляя небольшие наконечники для пайки к ним проводов. Спаяв провода, включаем диод в разрыв одного выводного провода последовательно с лампочкой.Подключаем подводящие провода. Далее ставим патрон на место и вкручиваем лампочку. Все готово. Диод КД 105 отлично выдерживает нагрузку, так как лампочка в холодильнике мощностью всего 15 Вт. Рашитов, ученица 11 класса, г. Киев …

Для схемы «Терморегулятор»

Для поддержания постоянной температуры в заданном объеме можно использовать простое приспособление — термостат. На рисунке показана основная электрическая схема простой термостат .К его отличительным особенностям можно отнести использование бестрансформаторных источников питания, позволяющих уменьшить габариты устройства, высокую точность поддержания заданной температуры (+ 0,12 ° С), а также управление мощным нагревательным элементом. требуется для обогрева больших объемов. термистор Р3 типа ММТ-6. Для обеспечения необходимой точности поддержания температуры принудительную циркуляцию воздуха следует осуществлять через термистор с помощью малогабаритного вентилятора. При хорошей теплоизоляции объема, в котором поддерживается постоянная температура, соотношение нагрев / ожидание составляет 1/3… 1/10. Установка заданной температуры осуществляется с помощью переменного резистора R5. Транзисторы VT1, VT2 должны иметь коэффициент передачи тока более 800. Контрольная лампа HL1 служит для визуального контроля режима нагрева. В качестве конденсатора С1 можно использовать любую бумагу с рабочим напряжением не ниже указанного на схеме. Устройство собрано на малогабаритной печатной плате из фольгированного стеклопластика. (Отпечатано с сокращением. Radio Television Electronics, 4/2002.) КЛИСАРСКИЙ …

Для схемы «Принудительный обдув для холодильника»

При эксплуатации холодильников часто наблюдается их преждевременный выход из строя из-за перегрева двигателя компрессора. Сложные условия эксплуатации — недостаточное расстояние от решетки охладителя до стены помещения и плохая циркуляция охлаждающего воздуха — заставят компрессор работать в течение длительного времени для достижения заданной температуры отключения. В крупных холодильных установках используется вентилятор для принудительного охлаждения хладагента, чтобы поддерживать температуру в холодильных камерах в соответствии с требованиями к хранению пищевых продуктов.Отсутствие принудительного охлаждения упрощает конструкцию бытового холодильника, но сокращает срок его службы. Предлагаемое устройство для дополнительного охлаждения радиатора и компрессора потребляет от сети не более 20 Вт. Принцип его работы основан на автоматическом включении принудительного обдува радиатора после запуска компрессора. Плата на микросхеме к174ур1 — При выключении компрессора устройство переходит в дежурный режим с низким энергопотреблением.Устройство (рис. 1) содержит: — датчик тока Т1; — стабилизатор напряжения датчика тока VD1, C1, VD4; — усилитель напряжения датчика тока на базе оптрона ВУ1; — ожидающий мультивибратор на аналоговом таймере DA2 с элементами установки скорости вращения вентилятора R4, R5, R6, SZ. VD5; — усилитель выходной мощности на основе оптрона ВУ2. О светодиодах HL1. HL2 указывает, что компрессор включен и питание включено. Источник питания выполнен на силовом трансформаторе Т2 с последующей стабилизацией напряжения аналоговой микросхемой DA1. холодильник от внутреннего датчика температуры (теплового реле) в сети происходит почти пятикратный скачок тока, который создает напряжение на обмотке I тр …

Для «Заземленного GP для диапазонов 14–28 МГц»

Для схемы «Регулятор мощности простой»

Для схемы «ТАЙМЕР ПЕРИОДИЧЕСКОЙ ЗАГРУЗКИ»

Бытовая электроника Делать это вручную вряд ли кого-то устроит. А иногда приходится справляться с нагрузкой в ​​отсутствие человека.Предлагаемый автомат сможет выполнить эту задачу. Уезжая в отпуск, некоторые владельцы квартир оставляют дома автомат, который каждый вечер на несколько часов включает освещение в квартире, создавая иллюзию присутствия хозяев. Часто это служит своеобразным сторожевым псом от незваных гостей. Другой пример — выход из строя термостата компрессионного холодильника, в результате чего либо в холодильной камере нет холода, либо мотор работает постоянно и вскоре сгорает.Выходом из положения (временного — до покупки термостата, или постоянного, если холодильник старой модели) может стать автомат, периодически включающий холодильник. Отличительной особенностью предлагаемой машины по сравнению с опубликованной является большой диапазон продолжительности выдержки, которая путем выбора номиналов отдельных деталей может составлять от нескольких минут до нескольких дней. Схема подключения реле pc 527 Этого удалось добиться благодаря использованию в схеме синхронизации конденсатора С2 с двойным электрическим слоем — суперконденсатора [3] (рис.1). Устройство имеет два независимых регулятора, которые задают продолжительность «Работа» (R5) и «Пауза» (R6). Основа машины — мультивибратор на базе операционного усилителя (ОУ) DA1, который управляет работой генератора коротких импульсов, выполненного на однопереходном транзисторе VT1 — он, в свою очередь, открывает симистор VS1. Питание генератора от сети осуществляется через выпрямитель на диодах VD5, VD6 с балластным конденсатором С5. Для питания мультивибратора установлен параметрический стабилизатор, состоящий из балластного резистора R7 и стабилитронов VD1, VD2.Мультивибратор собран по известной схеме с …

Для схемы «ОДНОИМПУЛЬСНЫЙ ИНДИКАТОР»

ИНДИКАТОР ОДИНОЧНОГО ИМПУЛЬСА При проверке работоспособности устройств на интегральных схемах возникает необходимость указать прохождение одиночного импульса. Возникновение одиночного импульса, иногда очень короткого, несколько десятков наносекунд, сложно зарегистрировать, тем более с помощью специальных осциллографов. На рисунке 1 показан принцип действия индикатора появления одиночного отрицательного импульса.Puc.1 Элементы D1.1 и D1.2 образуют триггер, к одному входу которого подключен выход тестируемого устройства, а к другому, через кнопку SI, подается напряжение логического нуля, которое возвращает триггер в исходное состояние. Перед тем как приступить к работе с индикатором, необходимо перевести его в исходное состояние, кратковременно нажав кнопку S1. Если индикатор теперь подключен к тестируемому устройству, то самый первый импульс, полученный на входе, переключит триггер в другое стабильное состояние, а загорание светодиода V1 будет отмечать появление импульса.«Электротехникар» (СФРЮ), 1976 N 7 Прим. В одноимпульсном индикаторе можно использовать микросхему К155ЛА3 и светодиод КЛ101Б или КЛ101В ….

Для схемы «Антенный переключатель»

Любительские радиоузлы Антенный переключатель Быстрое переключение антенны с приема на передачу и наоборот, когда необходимо обеспечить работу полудуплексного телеграфа, остается проблемой в любительской радиосвязи. UA3TCH предлагает антенные переключатели для реализации на диодах 2A520A с прямым дифференциальным сопротивлением 3.5 Ом, емкость в закрытом состоянии менее 1 пФ и обратное напряжение 800 В (рис. 1). Рис. 1 Когда лампа конечного каскада передатчика закрыта, к антенне со стороны P-петли подключено активное сопротивление примерно 500 Ом (если ее добротность примерно 100). Он практически не обходит вход приемника, а значит, отключать P-цепь во время приема не нужно. Более того, это несколько улучшает избирательность приемника, так как имеет последовательный резонанс ниже частоты приема.Например, при работе в диапазоне 14 МГц он хорошо подавляет сигналы около 12,5 МГц. Диоды переключателя переключаются на напряжение -12В при приеме и +250 В при передаче с помощью узла на транзисторе КТ605 (на схеме не показан). Диоды 2А520А можно заменить на 2А507А, которые, однако, имеют меньшее обратное допустимое напряжение (500 В). В данном случае вместо диода V2 два диода 2A507A …

Для схемы «АВТОМАТ ДЛЯ ПОЛИВКИ»

Бытовая электроника ПОЛИВНАЯ МАШИНА ДЛЯ ЗАВОДА схема простая Автомат, включающий подачу воды на контролируемый участок почвы (например, в теплице) при падении ее влажности ниже определенного уровня, показано на рисунке.Устройство состоит из эмиттерного повторителя на транзисторе V1 и триггера Шмитта (транзисторы V2 и V4). Электропривод управляется электромагнитным реле К1. Датчики влажности представляют собой два металлических или угольных электрода. погружены в землю. При достаточно влажном грунте сопротивление между электродами невелико, поэтому транзистор V2 будет открыт, транзистор V4 закрыт, а реле К1 обесточено. По мере высыхания грунта сопротивление грунта между электродами увеличивается, напряжение смещения на базе транзисторов V1 и V3 уменьшается. Наконец, при определенном напряжении на базе транзистора V1, транзистор V4 открывается и срабатывает реле K1.Его контакты (на рисунке не показаны) замыкают цепь включения заслонки или электронасоса, подающего воду на орошение контролируемого участка почвы. При повышении влажности сопротивление грунта между электродами снижается, после достижения необходимого уровня открывается транзистор V2, транзистор V4 закрывается и реле обесточивается. Полив прекращается. Переменный резистор R2 используется для установки порога срабатывания устройства, который в конечном итоге зависит от влажности почвы на контролируемой территории. Защиту транзистора V4 от скачков напряжения отрицательной полярности при выключенном реле К1 осуществляет диод V3. «Elecnronique pratique» (Франция), N 1461 Примечание. В устройстве могут использоваться транзисторы КТ316Г (В1, В2), КТ602А (В4) и диоды Д226 (В3) ….

.

Начнем с того, что термостат в холодильнике служит для включения / выключения холодильного компрессора. При первоначальном включении работающего холодильника контакты термостата замыкаются и отправляется команда на включение компрессора.Установить температуру в холодильнике можно поворотом ручки — степень охлаждения варьируется, как правило, от +8 градусов до 0 градусов Цельсия, более низкая температура достигается поворотом ручки термостата по часовой стрелке до упора.

Чтобы понять, какие неисправности могут быть в термостате (терморегуляторе) холодильника, необходимо разобраться в его устройстве.

Устройство термостата холодильника

Механизм термостата — это рычажная система, управляющая электрическими контактами. Внешне термостат представляет собой небольшую коробочку с ручкой, с одной стороны которой находится трубка, наполненная фреоном, а с другой — контакты для подключения к электрической цепи.

Количество контактов может варьироваться от 2 до 6, а длина трубки, заполненной фреоном, может составлять от 0,8 до 2,5 метров. Это зависит от дополнительных функций термостата, температурного режима и количества подключаемых модулей холодильника (свет, размораживание, индикация).Не рекомендуется разбирать рабочий термостат для изучения внутреннего устройства.

Принцип действия

Принцип работы термостата довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и присоединяется к испарителю холодильника. Рычажный механизм термостата, который находится в коробке, при охлаждении действует на контактную группу — термостат открывается. При повышении температуры термостат возвращается в исходное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка термостата (датчика температуры) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электрической цепи (компрессор не включается, звуков нет, в холодильнике горит), а может изменяться температурный режим в холодильнике (замораживание или высокая температура ).

В первом случае велика вероятность повреждения оцинкованной капиллярной трубки термостата, подверженной коррозии в водной среде, в результате чего рычажный механизм термостата просто перестает работать.Во втором необходимо понимать, что именно стало причиной нарушения температурного режима — коррозия, залипание контактов термостата или нарушение внутренних заводских настроек датчика. Ответ может дать только специалист — мастер по ремонту холодильников.

Место установки

Неисправный термостат требует замены. Заменить сломанный термостат самостоятельно довольно просто, если вы доберетесь до места его установки. Вот тут и возникают трудности.

В современных холодильниках регулировка термостата обычно вынесена на переднюю панель и находится в верхней части холодильника, но может быть и внутри. Модуль охлаждения холодильника (испаритель) скрыт под пластиковым кожухом и расположен сзади.

Чтобы установить новый термостат самостоятельно, необходимо демонтировать сломанный термостат.

  • Для этого отключите холодильник от электросети, вынув шнур питания из розетки.
  • В зависимости от модели холодильника снимите пластиковую крышку, на которой находится сломанный термостат.
  • Пометьте электрическую схему маркером.
  • Снимите капиллярную трубку сломанного термостата с места крепления (размещения).

Установите новый термостат в обратном порядке.

Особенности подключения

Не путайте разные термостаты, похожие друг на друга. Одни могут работать только при положительных температурах, другие рассчитаны только на морозильники. Использование термостата, не предназначенного для работы холодильника (морозильника), может привести к некорректной работе оборудования и выходу из строя дорогостоящих комплектующих (компрессора).

Поэтому обязательно проверьте подключенные провода к термостату. Одно дело, если вы найдете замену своему термостату того же производителя или бренда, другое дело, если вы воспользуетесь аналогом.

Кстати, провода подходящие к термостату имеют следующее назначение:

  • оранжевый, красный или черный — подключает термостат к компрессору;
  • коричневый — фазный провод к розетке;
  • белый, желтый или зеленый — загорается свет, указывающий на то, что холодильник включен;
  • полосатая желто-зеленая — земля.

Исходя из размеров контактов, расположения, терморегуляторы могут отличаться настройкой групп контактов (силовые или слаботочные) и назначением (среднетемпературные или морозильные). Например, использование внешне аналогичного датчика температуры К57-2,5 вместо К59-2,5 приведет к замораживанию задней стенки в холодильной камере и изменению температурного режима холодильника.

Трудно представить свою жизнь без бытовой техники. Есть устройства, без которых можно было бы обойтись, а есть такие, без которых обустройство жилого пространства по праву считается неполноценным.Один из таких жизненно важных предметов — холодильник. Ты согласен?

Ремонт бытовой техники своими руками — хорошее подспорье для семейного бюджета. При желании можно освоить множество ремонтных операций. Например, заменить термостат в холодильнике не так уж и сложно. Стоит только разобраться в конструктивных особенностях и принципах работы устройства.

Мы покажем вам, как найти неисправность термостата. В предложенной нами статье подробно рассказывается, как его заменяют при ремонте холодильника марки Стинол.Информация сопровождается тематической подборкой фото и видео материалов с советами специалистов.

Термостат или термостат — один из основных элементов, без которого нормальная работа холодильника невозможна. Он записывает показания датчиков температуры в холодильнике и морозильнике и отправляет сигнал на реле запуска компрессора.

По этим сигналам компрессор включается, если камера недостаточно холодная, и выключается, когда температура достигает установленного уровня.Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и подключение которых дает сигнал компрессору. К испарителю крепится конец трубки с фреоном, также называемый капиллярной трубкой.

Помещенный внутрь хладагент чувствителен к нагреванию и охлаждению. Когда температура повышается или понижается, уровень давления внутри трубки изменяется, в результате чего контакты реле соединяются или размыкаются.

Движение контакта контролируется небольшой пружиной. Он используется для установки уровня температуры, которая должна быть внутри холодильной камеры. Ручка регулировки температуры прикреплена к пружине. Вращение этой ручки изменяет натяжение пружины.

В результате необходимо прикладывать большее или меньшее усилие для размыкания и замыкания контактов. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.

Термостат — это небольшое устройство, которое оснащено герметичной трубкой с датчиком, заполненным хладагентом.В зависимости от изменений температуры испарителя реле включает или выключает компрессор.

Регулирует степень охлаждения воздуха в холодильнике. При использовании электронного контроллера этот процесс осуществляется несколько иначе, но принцип остается примерно тем же: желаемый уровень температуры устанавливается на основе реальных показателей, которые фиксируются капиллярной трубкой.

Но в таких моделях используется электронный модуль управления, который может одновременно управлять данными с нескольких датчиков.Отремонтировать или заменить такой терморегулятор в домашних условиях не всегда удается. Работа со сложной электроникой требует знаний и специального оборудования.

Обычно термостат устанавливается внутри или снаружи холодильной камеры. Перед тем как начать ремонт, не помешает изучить технический паспорт устройства. Как по устройству той или иной модели термостата, так и по его расположению может быть много полезной информации.

Обычно термостат находится рядом с ручкой для установки температуры.Внутреннее устройство типично для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный футляр.

Ручка регулировки находится прямо на нем. Чтобы снять термореле, нужно снять эту ручку и открутить крепежные винты для снятия корпуса.

В более современных моделях термостат размещается вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами.

Но вам также нужно поискать термостат рядом с ручкой управления, обычно под кожухом холодильника где-то вверху. Таким же образом снимается ручка, откручиваются крепления и за защитной панелью находится нужный.

Способы обнаружения проблемы

Если термостат выходит из строя, это не означает, что все холодильное устройство немедленно перестанет работать. Но отсутствие верной информации о текущей температуре скажется на его работе.

Вариант №1 — проверка работоспособности оборудования

Признаки неправильной работы холодильного оборудования могут быть следующими:

  • компрессор работает без перебоев или с очень короткими и редкими перебоями;
  • температура внутри холодильной камеры падает до нуля, а иногда и ниже;
  • на стенах появляется большое количество инея или даже льда;
  • Внутри холодильника слишком тепло;
  • холодильник не включается после выключения и т. Д.

Конечно, эти признаки могут быть связаны не только с поломками теплового реле, но и с неисправностями других элементов.

Чтобы правильно определить причину выявленных проблем при функционировании бытового холодильника, вам потребуется провести небольшую диагностику. Можно сделать самостоятельно

Вариант №2 — диагностика термометром

Для этого нужно полностью отключить холодильник от электросети, а затем провести его полную разморозку согласно инструкции. Конечно, содержимое придется удалить.

После этого необходимо включить прибор в сеть и повернуть ручку регулировки термостата в положение, которое позволит получить минимально возможную температуру. Если в модели холодильника есть режим заморозки, рекомендуется его использовать.

Для проверки работы теплового реле необходимо освободить холодильник от всех продуктов, поместить термометр внутрь камеры и через несколько часов проверить его показания

Термометр следует поместить в холодильник примерно в средний для измерения температуры воздуха.Лучше использовать прибор, позволяющий проводить измерения ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания градусника.

Если к этому времени температура в холодильнике упала примерно до шести градусов, с термостатом проблем нет. Но когда внутри этого уровня станет заметно теплее или холоднее, термостат придется заменить.

Вариант №3 — визуальный осмотр холодильной камеры

Если внутри камеры очень быстро образуется так называемая снежная шапка, первоначальную диагностику исправности термостата можно провести очень просто.

Появление снежного налета в холодильнике практически всегда означает, что термостат работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора начинает поворачиваться ручка регулировки направление увеличения температуры внутри камеры. Если реле исправно работает, в определенный момент датчики зафиксируют необходимый уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, необходимо заменить термостат.

После такой диагностики и при исправном термостате рекомендуется удалить все содержимое из камеры и дать устройству поработать около шести часов на холостом ходу. В этот период нужно обращать внимание на продолжительность перерывов в работе компрессора.

Если около 40 минут, все в порядке, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или нечасто, попробуйте отрегулировать этот крутящий момент с помощью настроек реле. Если это не удастся, вам, скорее всего, придется установить новый термостат.

Правила демонтажа теплового реле

Если холодильник вообще не включается, описанная выше диагностика будет невозможна. Вероятная причина поломки — электрическая неисправность этого элемента.

Но, например, перегоревшая обмотка двигателя тоже может стать проблемой. Чтобы понять, нуждается ли термостат в замене, его придется вынуть из холодильника для исследования.

Обычно термостат находится рядом с ручкой регулировки, с помощью которой устанавливается температура воздуха в холодильнике.Двухкамерные модели комплектуются комплектом из двух таких ручек

Для начала необходимо отключить холодильник от сети. Теперь вы должны найти место, где он находится, как описано ранее. Обычно нужно снять ручку регулировки, снять крепеж и снять защитные элементы.

Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подается питание.

Все они имеют разную цветовую кодировку в зависимости от назначения. Обычно за заземление берут желтый провод с зеленой полосой. Этот кабель следует оставить в покое, а все остальные отключить и замкнуть друг на друга.

Холодильник снова включен. Если прибор все равно не включается, возможно, термостат исправен, но с компрессором есть серьезные проблемы.

Если холодильник вообще не включается, то причиной может быть не только неисправность теплового реле, но и поломка компрессора, например, сгоревшая обмотка мотора

Если двигатель завелся работает, можно сделать вывод, что реле необходимо заменить.Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы стабильно записывать все операции. При установке нового теплового реле эти изображения могут быть очень полезны, особенно новичкам.

Необходимо четко помнить, какая жила кабеля использовалась для каких целей. Обычно для подключения теплового реле к электродвигателю используется черный, оранжевый или красный провод. Коричневый провод ведет к нулю, желто-зеленый провод обеспечивает заземление, а чистый желтый, белый или зеленый провод подключается к световому индикатору.

Для подключения термореле используются провода разного цвета, нужно запомнить назначение каждого провода, чтобы не перепутать его при повторной сборке

Иногда бывает сложно удалить поврежденный регулятор, особенно когда он находится снаружи. Например, в некоторых моделях холодильников Атлант необходимо полностью снимать дверцу камеры с петель. Для этого снимаем крышку, которая установлена ​​над верхней петлей, и откручиваем спрятанные под ней винты.

Перед снятием ручки регулировки также необходимо снять заглушки и открутить крепеж. Все эти операции нужно делать аккуратно. Крепежные детали и накладки лучше всего хранить в небольшом контейнере, чтобы они не потерялись. Сам термостат обычно прикручивается к кронштейну; его нужно аккуратно снять, расстегнуть и снять.

Если термостат находится внутри холодильной камеры, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена ​​лампа для освещения.

На его место устанавливается новый термостат, соблюдая обратный порядок сборки. Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Для выполнения этой процедуры вам необходимо снять термостат, следуя методу, описанному выше. Сильфон необходимо отсоединить от испарителя и осторожно снять с корпуса устройства. Теперь установлена ​​новая капиллярная трубка, подключена к испарителю, и реле установлено на прежнее место, а отсоединенные провода подключены.

Замена на примере холодильника Стинол

Для реле поломка — довольно частое явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, так как именно такой вариант заложил производитель данного элемента. В модели Стинол-101 компрессор всего один, а вот в Стинол-103 их два: отдельно для холодильника и морозильника.

Это схема контактов теплового реле типа К-59, которая позволяет составить представление о том, какие провода следует подключать куда.Цветовая кодировка может отличаться, фото на вашем телефоне помогут сохранить информацию, вы также можете нарисовать аналогичную схему самостоятельно

Автоматика разных моделей немного отличается, что отражено в соответствующих электрических схемах, в остальном эти холодильники очень похожи, поэтому имеет смысл одновременно продумать порядок их ремонта.

Чтобы понять, что холодильник «Стинол» нуждается в ремонте или замене термостата, нужно обратить внимание на следующие признаки:

  • компрессор работает без остановок и не реагирует на выключение регулятора;
  • при перемещении регулировочной ручки но отметки OFF характерного щелчка нет;
  • температура в холодильных камерах заметно превышает параметры, установленные при регулировке.

В холодильной камере Стинол-103 применяется термостат К-59, маркировку проверить несложно, она указана на корпусе. Используйте тонкое шило, чтобы снять ручки регулировки. Вам просто нужно их поддеть и снять. У Стинол-101 есть только одна ручка управления, а у Стинол-103 — две, по одной на каждый компрессор.

Чтобы снять ручку регулировки холодильника Stinol (1), воспользуйтесь острым предметом, например, шилом. Затем снимите декоративную планку (2), которая удерживается четырьмя выступами.

После снятия ручки необходимо удалить декоративную планку, имеющую шесть выступов.Это хрупкий предмет, будьте осторожны, чтобы не повредить его. Под крышкой есть гайки, которые необходимо открутить. После этого нужно открутить винты, которыми крепится панель управления.

Под декоративной крышкой находятся крепежные винты (1), удерживающие термостат в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента.

Винты, удерживающие петлю дверцы холодильника, лучше всего снимать в последнюю очередь. Чтобы избежать возможных повреждений, дверь необходимо подпереть.Теперь вы можете поднять панель и снять дверь с петель.

Следующим шагом будет снятие верхней крышки холодильника.

Крепежи, фиксирующие панель управления и дверную петлю (1) холодильника Стинол, нужно откручивать, двигаясь в сторону двери, а не от нее.

Необходимый крепеж находится с тыльной стороны. Их откручивают и снимают крышку. Таким образом будет получен свободный доступ к термостату.

Сначала необходимо отсоединить контактные разъемы реле, после чего можно снимать предмет с панели управления холодильника.

После снятия дверок и верхней панели холодильника Стинол можно аккуратно снять термостат для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую кодировку отдельных проводов. Чтобы удалить изношенную капиллярную трубку, снимите пластиковую крышку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубка снимается через предусмотренное для этого отверстие.

Для продолжения замены термостата в холодильнике Стинол необходимо снять крышку (1) в холодильнике и вынуть капиллярную трубку (2)

Новый элемент установлен таким образом, чтобы неизолированная секция в своей нижней части надежно спрятана под накладкой.Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.

Обычно капиллярная трубка выступает за пределы термостата. Его следует аккуратно положить под верхнюю крышку холодильника, там достаточно места.

Чтобы снять капиллярную трубку (2) и заменить ее, сначала нужно отсоединить осветительный блок, который закреплен винтом, утопленным в его корпусе

Теперь вам нужно собрать термостат и холодильник: соединить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова, крепление петель двери выполняется в последнюю очередь, когда остальные аналогичные винты уже установлены.

Отверстие, образующееся на задней панели при ремонтных работах, следует заделать пластиком для восстановления герметичности холодильного отделения

Чтобы проверить исправность термостата холодильника Стинол в домашних условиях, можно воспользоваться простой диагностикой. Контакты 3 и 4 такого устройства при комнатной температуре должны оставаться замкнутыми.

Если после их соединения перемычкой компрессор включен, неисправно тепловое реле, его необходимо заменить. Если настройки термостата утеряны, их можно исправить поворотом регулировочных винтов, но делать это нужно в сервисном центре, имеющем необходимое оборудование.

Не менее важной функциональной единицей в конструкции холодильника является устройство, назначение и способы ремонта которого будут описаны в рекомендуемой нами статье.

Процедуру замены термостата нельзя назвать слишком сложной.Однако неправильное обращение с этим элементом может только усугубить ситуацию. Детальная проработка процедуры ремонта и внимание к деталям поможет вернуть холодильник в работу.

Расскажите, как вы выбрали термостат для восстановления работоспособности холодильника. Делитесь полезной информацией и ценной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, размещайте фото и задавайте вопросы в блоке ниже.

Как снять дверцу с холодильника.Схемы и инструкция по эксплуатации холодильников стинол

Часто по разным причинам людям необходимо снять дверцу холодильника. И естественно возникает вопрос, можно ли выполнить эту манипуляцию своими руками. Ответ однозначный — да. Главное — строго придерживаться инструкции и не забывать о мелких тонкостях этой работы.

Есть три основные причины, по которым вам может потребоваться снять дверцу холодильника:
  1. Необходимость сдвинуть дверцу так, чтобы она открывалась в противоположном направлении.Чаще всего прибегают к собственному снятию двери именно в данной ситуации.
  2. Перевозка крупногабаритных аппаратов. Снятие дверцы для более удобной транспортировки в основном требуется для моделей, стоящих рядом или для продуктов, у которых на дверце есть большие неровности.
  3. Ремонт холодильников. В этой ситуации самостоятельно снимать дверь не нужно. Ведь в любом случае вмешательство сделает специалист, который сделает эту работу намного быстрее и проще.
Для выполнения всех работ необходима инструкция по эксплуатации холодильника, с которого будет сниматься дверца. Это требуется из-за небольших различий в системе крепления разных моделей. Также понадобится канцелярский скотч, плоская отвертка и гаечный ключ. Стоит отметить, что размер ключа указан в сервисной книжке бытового прибора.


Перед тем, как приступить к немедленному снятию двери, необходимо провести подготовительные работы.Сначала отключите холодильник. После этого требуется убрать из камер все продукты, полки и ящики. А в завершение для дополнительной безопасности желательно зафиксировать двери в закрытом состоянии с помощью канцелярского скотча.


Приступая к демонтажу, сначала снимаем крышку, которая находится на верхней петле. В зависимости от модификации холодильника его можно спрятать под передней панелью управления. В этом случае с помощью отвертки нужно зацепить пластиковую панель за фиксирующие пазы с помощью отвертки.Вы получите доступ к болтам, удерживающим верхнюю петлю на корпусе холодильника. Стоит сразу отметить один нюанс: снятие дверок холодильника производится только сверху вниз.


Затем отсоедините проводку, расположенную в верхней части холодильника. Это довольно просто, так как все провода подключаются с помощью специальных разъемов.


Затем нужно открутить болты, с помощью которых петля крепится к верху холодильника. Отвинчивание осуществляется с помощью гаечного ключа, размер которого указан в инструкции по эксплуатации.А их извлечение — плоской отверткой. В зависимости от модели и производителя верхнюю петлю можно закрепить двумя, тремя или четырьмя крепежными болтами.


В большинстве моделей холодильников часть проводки прокладывается в специальных пазах верхнего шлейфа. В этом случае его нужно осторожно вытащить. Делать это нужно медленно, чтобы не повредить провод.


В конце нужно отделить дверь от агрегата. Для этого удалите заранее наклеенный канцелярский скотч.И, приподняв дверцу, снимаем ее с нижней петли. Делать это нужно осторожно, так как дверь тяжелая и хрупкая. Если необходимо провести эти работы в двухкамерном холодильнике для второй двери, достаточно повторить шаги пунктов 6 и 8.


Зная все эти несложные манипуляции и неукоснительно придерживаясь инструкции, любой человек с улицы сможет снять дверцу холодильника.

Наш сервисный центр специализируется на качественном ремонте и обслуживании бытовых холодильников Стинол, включая срочный ремонт агрегата, в том числе в домашних условиях, а также бесплатный выезд мастера.

Холодильник «Стинол», пожалуй, одна из самых популярных и востребованных марок холодильников на постсоветском российском рынке. Это двухслойный напольный шкаф прямоугольной формы. Внешний корпус выполнен из металлических панелей, а внутренний — из ударопрочного полистирола. Внутреннее пространство между ними заполнено пенополиуретаном, используемым в качестве теплоизоляции, который прочно соединяет оба шкафа, внешний и внутренний, между собой, превращая их в монолитный блок.

Лицевая сторона холодильника закрывается двумя распашными дверцами. Благодаря магнитному уплотнению, прикрепленному по всему периметру дверей, двери плотно прилегают к корпусу. Дверь также представляет собой панель с наружным металлическим и внутренним слоями полистирола, которые жестко соединены между собой пенополиуретановой изоляцией, что делает невозможным замену отдельных элементов двери.

Все бытовые холодильники Стинол имеют две холодильные установки, предназначенные для раздельного обслуживания холодильной и морозильной камер.Испаритель, работающий на холодильной камере, монтируется между задней стенкой внутреннего и внешнего шкафов, в пространстве, заполненном пенополиуретаном, и, соответственно, испаритель второго агрегата, охлаждающего морозильную камеру, расположен внутри стальной оцинкованной трубы. крепится к стальным пластинам, которые одновременно служат полками морозильной камеры. Таким образом, при необходимости вся конструкция испарителя морозильной камеры легко снимается и может быть заменена.

Так как испаритель сам по себе холодильные камеры изготавливаются в виде стационарного модуля из сплошной медной трубки; ее выход из строя по какой-либо механической или химической причине (например, из-за коррозии) маловероятен.Компрессоры практически всех холодильных агрегатов расположены на металлическом кронштейне, в нижней части заднего отсека холодильника, называемой машинным отделением. Там же, на задней стенке, в шкафу установлен конденсатор, разветвленная сеть трубопроводов которого одновременно является частью системы обоих холодильных агрегатов.

Функцию дросселя в системе теплообменников выполняет капиллярная трубка с внутренним сечением 0,71 мм в холодильной установке холодильной камеры и сечением 0.66 мм в морозильной камере. Причем внешний диаметр обеих трубок составляет 1,95 мм. Наличие такого элемента в холодильной установке увеличивает ее чувствительность к загрязнениям и попаданию влаги во внутреннюю систему. Поэтому следует уделять внимание вопросам чистоты и регулярно следить за обезвоживанием холодильной системы.

Обе установки имеют встроенные фильтры-осушители, которые выполняют функцию удаления остаточной влаги и загрязнений, оставшихся в системе после сборочных работ на заводе-изготовителе или в ремонтной мастерской.Если в системе скапливается значительное количество влаги и грязи, может потребоваться замена и установка нового фильтра-осушителя.

По контуру дверцы морозильной камеры бытовых холодильников Стинол проходит через специальную трубку, по которой циркулирует теплый хладагент, который подается в конденсатор холодильной установки, охлаждающий эту камеру. Эта трубка предназначена для обогрева дверцы и тем самым предотвращения конденсации влаги и замерзания дверцы шкафа.Внутри эта трубка также заполнена вспененным пенополиуретаном.

На правой стороне холодильника находится выключатель и блок освещения с лампой накаливания, которая загорается автоматически при открытии дверцы.

Панель управления находится на передней панели холодильника в самом верху. В бытовых холодильниках на панели управления «Стинол» установлено два термостата, которыми управляют холодильник и морозильник. Две зеленые лампочки указывают на наличие питания в каждой ячейке.

Как холодильная, так и морозильная камеры оснащены независимыми термостатами, которые поддерживают и поддерживают заданную температуру. Световые индикаторы, горящие зеленым светом, указывают на то, что холодильник получает питание от электрической розетки. Процесс размораживания в холодильной камере происходит автоматически: во время холостого цикла работы компрессора холодильника скопившаяся вода через систему дренажных каналов сливается наружу, а затем испаряется.Размораживание в морозильной камере происходит только при полном выключении холодильника по имеющимся каналам специальной дренажной системы.

В бытовых холодильниках Стинол предусмотрена возможность быстрого перемещения двери из левого положения в правое.

При подключенном питании в обеих камерах холодильника на передней панели управления начинают гореть зеленые сигнальные лампочки, которые являются индикаторами наличия напряжения в электросети.

Каждый раз, когда открывается дверца холодильной камеры, загорается лампочка холодильной камеры.

Регуляторы температуры подают напряжение на электрическую цепь холодильных агрегатов морозильной и холодильной камер, регулируя и поддерживая заданную температуру.

Компрессоры активируются от пускового реле, они обеспечивают бесперебойную циркуляцию хладагента в системе, тем самым снижая температуру в морозильной и холодильной камерах.

В случае перегрузки или неисправности компрессоров срабатывает защитное реле, которое блокирует их работу.

Когда в холодильной и морозильной камерах устанавливается заданная температура, термостат отключает работу компрессора.

Сервисный центр «Стинол Сервис» производит обслуживание и ремонт холодильников Стинол на дому.

Следующие сборочные единицы могут быть демонтированы и при необходимости заменены без нарушения их целостности: осветительная электрическая лампа, крышка, дверной выключатель, электрический шкаф, световой шкаф, светосигнальные лампы, крышка экрана, термостаты, приборная панель, пуско- реле подъема, соединительный шнур, охлаждающие дверцы и морозильная камера

Перед разборкой холодильника специалисты нашего сервисного центра по ремонту холодильников Стинол выполнят все необходимые подготовительные операции: отключение холодильника от сети; освобождение морозильной и холодильной камер от продуктов, полок и посуды; установка холодильника в удобном месте; подготовка необходимого инструмента.

Замена лампочки. При замене лампочки откручивается саморез, снимается крышка, нажав на верхнюю и нижнюю защелки у ее основания и потянув на себя.

Демонтаж дверного выключателя и электронного патрона. При демонтаже дверного выключателя и электронного желоба снимается заглушка и откручивается саморез. Осветительный блок перетягивается и снимается. Чтобы снять дверной выключатель, необходимо повернуть осветительный блок на девяносто градусов, а затем нажать на фиксаторы (предварительно выключатель двери отключается от электрической цепи).Электрокартридж отключается от электрической цепи, его нужно вытянуть на несколько миллиметров вместе с адаптером и повернуть на девяносто градусов, отсоединив от адаптера.

Демонтаж лампочек световой сигнализации и термостатов. Для демонтажа светосигнальной лампы и термостата необходимо отцепить накладку (трафаретный профиль) вместе с приборной панелью с помощью тонкой отвертки и снять ее. Демонтаж ручки термостата. Откручиваются саморезы основания панели приборов.Для демонтажа петли и верхней двери откручиваются винты крепления верхней навески двери. Панель приборов снята с основания. Лампочки световой сигнализации снимаются. Крышка холодильника снимается откручиванием саморезов.

Конденсатор немного отводится от задней стенки, после того как открутил крепежные винты. Также открутив крепежные винты, отсоединяются сильфонные трубки термостата холодильной камеры и термостата морозильной камеры.Открыв выходы сильфонных трубок из холодильника, освободите трубки. Замена термостатов производится путем их предварительного отключения от электрической цепи и освобождения корпуса.

Демонтаж пускового и защитного реле. Для демонтажа пускового и защитного реле необходимо снять крышку, затем отсоединить реле реле от переходных контактов компрессора, а проводку реле — от монтажной коробки.

Замена дверей. Для замены дверей необходимо снять заглушки, а также нижнюю стойку, открутив саморезы. Винты крепления нижней петли откручиваются и, удерживая нижнюю дверцу, снимается. Верхняя дверца тоже прилегает к нижней и снимается, предварительно откручиваются крепежные винты центральной подвески. Подвесные двери в обратном порядке.

Стинол-101 (Модификации 1994 и 95 годов), Стинол-101ЭР, Стинол-102 (Модификации 1994 и 1998)
Стинол-126, Стинол-205, 232Q, Стинол с242EL, Стинол-256
Стинол-102ЭР , 103ER, 104ER, 105EL, 106ER, 107ER, 110ER, 116ER, 117ER, 120ER, 205ER, 256EL, 519EL
Stinol-C132G, C137, C138G, C236G, C240G, CA140G
Stinol-R30, R36, RA32G, RF305, RF345R , RF370A, RFC340A, RFC370A, RFCNF340A, RFNF305A, RFNF345A
Морозильная камера стинол-131Q
Холодильная витрина стинол-022, стинол-222

Стинол-101

Стинол-101 — самая простая модель среди бытовых двухкамерных холодильников.Его конструкция очень проста, однокомпрессорный холодильный агрегат с использованием двух испарителей обеспечивает охлаждение воздуха одновременно в обеих камерах. Схема устройства построена по классической схеме и отличается простотой и высокой надежностью.

Стинол-102

С технической точки зрения Стинол-102 — один из самых совершенных бытовых холодильников. Схема Стинол-102 включает в себя большое количество элементов и также существует в нескольких вариантах.Сложность возникает только из-за системы No Frost (автоматическое размораживание испарителя морозильной камеры) и двухкомпрессорной схемы холодильной установки. В этом случае двухконтурная холодильная установка имеет общий конденсатор (но он разделен на две независимые секции) и два испарителя (по одному на каждый контур). В морозильной камере используется специальная испарительная система No Frost, выполненная в виде небольшого блока. В холодильнике стоит обычный плачущий испаритель. Холодильный и холодильный контуры имеют разные элементы управления, поэтому в концепции используются два термостата.Которые позволяют выключить одну из камер или использовать режим ускоренной заморозки для морозильника.

Если у холодильник не включается , то необходимо проверить термореле TN1 (Th3), для этого замкнуть контакты провода 3.4. Если при этом включается компрессор, значит проблема в реле. В случае, когда холодильник не охлаждает, а компрессор работает, то скорее всего произошла утечка фреона из системы

. Стинол-103

Отличительной особенностью «Стинола-103» можно считать его холодильный агрегат, собранный по двухкомпрессорной схеме.Среди достоинств такой конструкции следует отметить возможность раздельного регулирования температуры в камерах и реализация режима суперзамораживания. Кроме того, в этой конструкции вы можете отключить любую из камер, пока другая работает. Конденсатор холодильной установки состоит из двух независимых секций. Каждый из контуров агрегата оборудован собственным независимым испарителем.

Наша компания специализируется на качественном ремонте и обслуживании бытовых холодильников Стинол, включая срочный ремонт агрегата.

Холодильник «Стинол», пожалуй, одна из самых популярных и востребованных марок холодильников на постсоветском российском рынке. Это двухслойный напольный шкаф прямоугольной формы. Внешний корпус выполнен из металлических панелей, а внутренний — из ударопрочного полистирола. Внутреннее пространство между ними заполнено пенополиуретаном, используемым в качестве теплоизоляции, который прочно соединяет оба шкафа, внешний и внутренний, между собой, превращая их в монолитный блок.

Лицевая сторона холодильника закрывается двумя распашными дверцами. Благодаря магнитному уплотнению, прикрепленному по всему периметру дверей, двери плотно прилегают к корпусу. Дверь также представляет собой панель с наружным металлическим и внутренним слоями полистирола, которые жестко соединены между собой пенополиуретановой изоляцией, что делает невозможным замену отдельных элементов двери.

Все бытовые холодильники Стинол имеют две холодильные установки, предназначенные для раздельного обслуживания холодильной и морозильной камер.Испаритель, работающий на холодильной камере, монтируется между задней стенкой внутреннего и внешнего шкафов, в пространстве, заполненном пенополиуретаном, и, соответственно, испаритель второго агрегата, охлаждающего морозильную камеру, расположен внутри стальной оцинкованной трубы. крепится к стальным пластинам, которые одновременно служат полками морозильной камеры. Таким образом, при необходимости вся конструкция испарителя морозильной камеры легко снимается и может быть заменена.

Поскольку сам испаритель холодильной камеры выполнен в виде несъемного модуля из сплошной медной трубки, его выход из строя по какой-либо механической или химической причине (например, из-за коррозии) маловероятен.Компрессоры практически всех холодильных агрегатов расположены на металлическом кронштейне, в нижней части заднего отсека холодильника, называемой машинным отделением. Там же на задней стенке шкафа монтируется конденсатор, разветвленная сеть трубок которого одновременно является частью системы обоих холодильных агрегатов.

Функцию дросселя в системе теплообменников выполняет капиллярная трубка с внутренним сечением 0,71 мм в холодильной установке холодильной камеры и сечением 0.66 мм в морозильной камере. Причем внешний диаметр обеих трубок составляет 1,95 мм. Наличие такого элемента в холодильной установке увеличивает ее чувствительность к загрязнениям и попаданию влаги во внутреннюю систему. Поэтому следует уделять внимание вопросам чистоты и регулярно следить за обезвоживанием холодильной системы.

Обе установки имеют встроенные фильтры-осушители, которые выполняют функцию удаления остаточной влаги и загрязнений, оставшихся в системе после сборочных работ на заводе-изготовителе или в ремонтной мастерской.Если в системе скапливается значительное количество влаги и грязи, может потребоваться замена и установка нового фильтра-осушителя.

По контуру дверцы морозильной камеры бытовых холодильников Стинол проходит через специальную трубку, по которой циркулирует теплый хладагент, который подается в конденсатор холодильной установки, охлаждающий эту камеру. Эта трубка предназначена для обогрева дверцы и тем самым предотвращения конденсации влаги и замерзания дверцы шкафа.Внутри эта трубка также заполнена вспененным пенополиуретаном.

На правой стороне холодильника находится выключатель и блок освещения с лампой накаливания, которая загорается автоматически при открытии дверцы.

Панель управления находится на передней панели холодильника в самом верху. В бытовых холодильниках на панели управления «Стинол» установлено два термостата, которыми управляют холодильник и морозильник. Две зеленые лампочки указывают на наличие питания в каждой ячейке.

Как холодильная, так и морозильная камеры оснащены независимыми термостатами, которые поддерживают и поддерживают заданную температуру. Световые индикаторы, горящие зеленым светом, указывают на то, что холодильник получает питание от электрической розетки. Процесс размораживания в холодильной камере происходит автоматически: во время холостого цикла работы компрессора холодильника скопившаяся вода через систему дренажных каналов сливается наружу, а затем испаряется.Размораживание в морозильной камере происходит только при полном выключении холодильника по имеющимся каналам специальной дренажной системы.

В бытовых холодильниках Стинол предусмотрена возможность быстрого перемещения двери из левого положения в правое.

При подключенном питании в обеих камерах холодильника на передней панели управления начинают гореть зеленые сигнальные лампочки, которые являются индикаторами наличия напряжения в электросети.

Каждый раз, когда открывается дверца холодильной камеры, загорается лампочка холодильной камеры.

Регуляторы температуры подают напряжение на электрическую цепь холодильных агрегатов морозильной и холодильной камер, регулируя и поддерживая заданную температуру.

Компрессоры активируются от пускового реле, они обеспечивают бесперебойную циркуляцию хладагента в системе, тем самым снижая температуру в морозильной и холодильной камерах.

В случае перегрузки или неисправности компрессоров срабатывает защитное реле, которое блокирует их работу.
