Стол вытяжной своими руками: Столярный вытяжной стол

Столярный вытяжной стол

Во время работы по шлифовке досок возникает большое количество древесной пыли, дышать которой не особенно полезно для здоровья. Поэтому в данной статье будет подробно рассказано, как изготовить простой вытяжной стол. Так же, по мнению автора, сила вытяжки строительного пылесоса, к которому будет подключён стол этой конструкции будет дополнительно фиксировать доску на столе. Таким образом, создание подобного стола сможет решить проблему пыли, но и поможет с фиксацией досок при шлифовке.

Инструменты и материалы, использованные для создания вытяжного стола:

-дисковая пила или циркулярный стол,
-лобзик (ручной или электрический),
-угольник,
-зажимы,
-карандаш,
-кернер,
-дрель и сверла,
-МДФ толщиной 2см,
-фанера толщиной 6мм,
-клей,
-переходник для шланга пылесоса.

Описание создания столярного стола с вытяжкой:

Шаг первый: Разметка и сверление отверстий.

За счет основы, чтобы не делать стол с нуля, был использовал шкаф-секретер с специальным отделением-полостью под принтер. Так как снизу к вытяжному столу должен будет крепиться шланг, идущий к строительному пылесосу, и вакуумная камера, то такое расположение очень подходит для переделывания шкафчика в столярный вытяжной стол. Хотя можно сделать сам стол самостоятельно, просто это займет несколько больше времени. Ориентируясь на приведенные картинки, дальнейшие шаги, и ваши личные предпочтения можно понять какой именно стол собирать лично вам.
Сначала была взята МДФ для разметки на ней сетки 10 на 13 ячеек. Затем в получившихся пересечениях ячеек были просверлены отверстия диаметром 6 мм. После чего отверстия были прозенкованы.

Шаг второй: создание вакуумной камеры.

Для создания вакуумной камеры потребуется вырезать заготовку из фанеры таким размером, чтобы она перекрывала все просверленные в предыдущем этапе отверстия в МДФ. Эта заготовка из фанеры будет служить основанием для создания вакуумной камеры. Затем из такой же фанеры вырезаются полосы достаточной ширины для того, чтобы смонтировать переходник к шлангу пылесоса, а длинна полосок из фанеры, должна соответствовать периметру основания вакуумной камеры. Автор использовал стыковое соединение для сборки вакуумной камеры, поэтому длина боковых полос бралась с запасом 6 мм от длинны основания, так как 6 мм это толщина использованного листа фанеры. Так что если вы так же будете использовать стыковое соединение, то стоит не забыть учесть ширину фанерного листа.

Из картинок видно, что высота получившейся вакуумной камеры не особо большая, так как автор решил присоединять шланг пылесоса через основание камеры.

Используя по два угловых зажима, соответственно одновременно клеились по два угловых соединения. Склеив два противоположных угла необходимо дать им хорошо просохнуть, после чего можно использовать их в качестве упоров при склейке основания и стенок камеры.

Для этого периметр основания был промазан клеем, после чего были добавлены углы-стенки и конструкция зажата струбцинами. Чтобы обеспечить герметичность камеры, ее внутренние швы были промазаны герметиком.

Так как автор использовал не очень толстую фанеры 6 мм, а строительный пылесос все же выдает неплохую мощность, то во избежание выгибания внутрь основания камеры, по ее центру были приклеены подпорки. При использовании более толстой фанеры, подпорок может не потребоваться.

Шаг третий: создание отверстия под переходник.

По центру нижнего основания вакуумной камеры должно быть высверлено отверстие, которое размером должно соответствовать переходнику под шланг используемого пылесоса. После чего переходник вклеивается в отверстие и промазывается герметиком по краям.

Шаг пятый: Финальная сборка и использование.

Не стоит жалеть клея, нужно промазать каждую поверхность камеры, которая будет соприкасаться с МДФ-панелью с высверленными отверстиями. Таким образом, надежно прикрепляем вакуумную камеру к панели. Затем панель надежно прижимается к камере, чем то тяжелым и большим, чтобы закрыть отверстия. Шланг пылесоса подключается к переходнику. Включается пылесос и камера не должна пропускать воздух. В случае нахождения щелей, через которые в камеру попадет воздух, они промазываются герметиком.

Когда конструкция полностью высохнет, можно смело приступать к работе, не дыша пылью. При этом за счет силы втягивания заготовка дополнительно фиксируется на столе, что обеспечивает более удобную обработку деталей.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Столярный вытяжной стол — МозгоЧины


Доброго времени суток, мозгочины! Каждый из нас знает о двух «проблемных» вещах при шлифовке досок: фиксация заготовки и большое количество пыли. Вытяжной стол-самоделка, подключаемый к строительному пылесосу, поможет решить сразу все эти «проблемы» одновременно.



Шаг 1: Инструменты и материалы

• дисковая пила или циркулярный стол,
• лобзик (ручной или электрический),
• угольник,
• зажимы,
• карандаш,
• кернер,
• дрель и сверла,
• МДФ толщиной 2см,
• фанера толщиной 6мм,
• клей,
• переходник для шланга пылесоса.



Шаг 2: Разметка и сверление отверстий

В качестве разметочного стола я использую старый шкаф-секретер, в котором есть специальная полость для установки мозгопринтера, она то и послужит идеальным местом для размещения в ней столярного вытяжного стола. Ну а вам предлагаю просто сделать короб, ориентируясь на дальнейшие шаги.

Берем МДФ и размечаем на ней сетку 10Х13 ячеек, и высверливаем в получившихся узлах отверстия диаметром 6мм, которые хорошо бы еще и прозенковать.



Шаг 3: Вакуумная камера

Вырезаем фанерку, которая по размерам охватывала все высверленные мозгоотверстия в МДФ, она будет основанием вакуумной камеры. Далее из фанеры нарезаем полоски достаточной ширины для монтажа переходника шланга пылесоса, и такой длины, чтобы соответствовали периметру вакуумной камеры. Если при сборке камеры вы так же как и я примените стыковое соединение, то длина боковых полосок должна быть равна длине стороны основания ПЛЮС еще толщина этой самой фанеры, в данном случае на 6мм.

Можно заметить, что моя вакуумная камера по высоте не слишком большая, и это из-за того, что шланг пылесоса я решил присоединять через основание мозгокамеры.

У меня под рукой оказалось только два угловых зажима, вследствие чего я одновременно склеивал только по два стыка, но как впоследствии оказалось, это была «чудесная» случайность. Итак, склеиваем два противоположных угла и даем им высохнуть, а потом используем их как упоры при склейке основания и стенок. Для этого промазываем периметр основания клеем, добавляем углы-стенки, и зажимаем все струбцинами. Изнутри швы промазываем замазкой или герметиком, чтобы камера  действительно стала вакуумной.

Если вы используете 6мм-ю фанеру, то не лишним будет по центру основания самоделки приклеить дополнительные полоски-подпорки, чтобы избежать выгибания от сильного вакуума.



Шаг 4: Отверстие под переходник

В вакуумной камере высверливаем отверстие соответствующее переходнику шланга пылесоса, а далее вклеиваем этот переходник с помощью мозгогерметика.



Шаг 5: Финальная сборка и использование!





Не жалея наносим клей на все поверхности, которые будут соприкасаться с высверленной МДФ-панелью, и приклеиваем эту самую панель к вакуумной камере. Далее прижимаем ее либо положив сверху что-то тяжелое, либо закрыв отверстия, подсоединив шланг пылесоса и включив его, создав тем самым

мозговакуум.

После высыхания клея проверяем вытяжной стол-самоделку в действии, и при это уже не дышим пылью, да и заготовка хорошо фиксируется на столе.

На этом все, благодарю за мозговнимание!

( Специально для МозгоЧинов #Downdraft-Table

Маникюрный стол своими руками, подробное руководство по сборке

Успех деятельности мастера ногтевого сервиса зависит от двух важных факторов: профессионализма человека и функциональности рабочего места. Первое достигается многолетним опытом. Второе можно обеспечить без больших затрат. Чтобы соорудить маникюрный стол своими руками, необходимо уточнить особенности подобных изделий, создать чертеж, подобрать подходящие инструменты и материалы. Новичкам пригодятся специальные инструкции и мастер-классы с точным описанием этапов работы.

Особенности конструкции

Маникюрный столик напоминает обычный, но дополненный многочисленными полками и ящиками. Изделие разработано специально для удобства мастера и клиента. Современные модели различаются:

• размерами;
• конфигурацией;
• комплектацией;
• наличием дополнительных функций.

При создании конструкции учитывается то, что пользоваться ими будут два человека одновременно, при этом они не должны касаться коленями друг друга.

На поверхности изделия должны помещаться все необходимые для работы профессиональные принадлежности:

• одноразовые пилочки, ножницы, кусачки, кисти, салфетки;
• яркая настольная лампа;
• аппарат для маникюра;
• УФ лампа для сушки гелей и гель-лаков;
• вытяжка.

Стандартный стол для маникюра состоит из прочной удобной столешницы, тумбочки с выдвижными ящиками для хранения вещей, поддерживающих ножек. Мебель может иметь стандартную или необычную форму, одно либо два посадочных места для клиентов. Встречаются обычные и складные конструкции. Дополнительно изделия могут оснащаться встроенными вытяжками.

Специализированная мебель используется в салонах красоты и домашних условиях.

Разновидности

Столы для маникюра могут быть самых разных конфигураций:

1. Стандартные прямые изделия – самые простые, практичные, компактные. Главные недостатки — пользоваться такой мебелью не всегда удобно.
2. Т-образные модели оснащаются большим количеством встроенных отделений, но занимают много места.
3. Угловые варианты экономят пространство в помещении.
4. Мебель с изгибами и искривлениями отличается оригинальным внешним видом, позволяет мастеру и клиенту располагаться с

   удобством.

Оптимальная форма подбирается в зависимости от привычки специалиста. Но опытные мастера обычно отдают предпочтение Т-образным изделиям с небольшим изгибом.

Параметры маникюрных столов разнятся в зависимости от внешнего вида, конструкции, индивидуальных предпочтений мастера. Самые популярные модели:

1. Стационарные столы. Изделия обычно используются в специализированных салонах. Их преимущества: оснащаются вспомогательным оборудованием: вытяжками, осветительными приборами, полками для инструментов. Некоторые модели дополняются колесиками для удобства перемещения.
2. Складной стол подойдет для установки в небольшой комнате, это его плюс. Изделие не загромождает пространство, выполняется в различных конфигурациях, дизайне, дополняется автоматическим либо ручным механизмом.
3. Стойки для экспресс-маникюра распространены в нейл-барах, где важно быстро обслуживать клиентов. Комплект включает в себя кресла для работников и клиентов, шкафчики.
4. Удобный стол-трансформер преображается в маленькую тумбочку. Востребован среди мастеров, которые работают дома. Плюсы: простота эксплуатации, оснащается колесиками и полками.

Изделия с подвесными ящиками позволяют разместить большое количество принадлежностей и ухаживающих средств. Столы с вытяжкой помогают поддерживать рабочее место в чистоте. Ведь в результате снятия старого покрытия с ногтей аппаратом неизбежно образуется пыль, которая будет всасываться специальным пылесосом.

Стандартный Угловой Складной Стойка экспресс-маникюра Стол-трансформер

Построение чертежа

Начать работу по изготовлению мебели стоит с уточнения размеров маникюрного стола. Оптимальная длина составляет 1,15 м, ширина полотна – 45–50 см, высота– 75 см. Именно такие параметры позволяют мастеру и клиенту чувствовать себя комфортно. Классические показатели могут меняться, если используется необычная конструкция. При этом важно соблюдать главное правило – удобство при использовании.

На начальном этапе создаются чертежи с размерами, которые упрощают процесс сборки стола, позволяют избежать многих ошибок. Схема изготавливается с помощью готовых мастер-классов, компьютерных программ для мебельщиков либо самостоятельно:

1. На бумагу наносится эскиз предполагаемой конструкции.
2. Отмечается каждый элемент стола.
3. Указываются места соединения деталей, используемые крепежи.
4. Записываются оптимальные параметры всех частей.
5. Определяется подходящий материал.

Столы могут иметь стандартную форму, включать в себя небольшую тумбу для хранения принадлежностей. Складная либо откидная столешница дополняется стеллажами, подставками и полками. Грамотно составленные чертежи состоят не только из необходимых размеров, обязательно указывается местоположение отверстий для встроенного оборудования.

Материалы и инструменты

Чтобы изготовить столик своими руками, необходимо правильно подобрать материал. Современные производители используют:

• древесный массив;
• МДФ;
• сталь;
• ДСП;
• ламинированные полотна;
• стекло;
• плексиглас.

Чаще всего применяются комбинации различных вариантов.

Создание столешниц столиков для маникюра своими руками возможно из МДФ, дерева, ДСП. Они должны быть достаточно прочными, чтобы различные химические вещества не смогли повредить их. Подойдет материал, который легко чистится, не нуждается в сложном уходе. Для салонов и домашнего применения оптимальны ламинированные поверхности, пластик, стекло.

В перечень необходимых для работы инструментов входят:

• шуруповерт;
• измерительная лента или рулетка;
• металлическая линейка;
• карандаш для разметки деталей;
• электрический лобзик;
• отвертка;
• ножницы;
• утюг;
• шестигранные ключи.

Чтобы своими руками сделать маникюрный стол, потребуются кромки ПВХ, качественная фурнитура, столярный клей. В качестве крепежных элементов используются конфирматы, саморезы, эксцентрики и штоки под них.

МДФ Сталь ДСП Ламинированное полотно Стекло Древесный массив и плексиглас

Инструкция по изготовлению в зависимости от модели

Новички и опытные мебельщики руководствуются в работе подходящими инструкциями. Мастер-классы по созданию маникюрных столов своими руками помогут в точности следовать технологическому процессу, снизят риск образования дефектов.

Классический прямоугольный

Пошаговая инструкция по изготовлению классического прямоугольного столика:

1. Детали традиционного изделия раскраиваются. При этом учитываются определенные размеры маникюрного стола. В данном случае параметры столешницы составляют 95 х 48 см, задней стенки тумбочки – 75 х 30 см, боковых полотен – 75 х 46 см, дна – 46 х 30 см. Большая полка имеет габариты 45 х 29 см, маленькая – 45 х 28 см, дверца – 40 х 30 см.  Перечисленные характеристики используются при вырезании деталей.
2. Торцы обрабатываются кромками из ПВХ.
3. В боковых стенках проделываются отверстия под шканты. От них необходимо отмерить внутрь по 15 мм для вкручивания штоков.
4. В задней части просверливаются 4 проймы, поверхность которых смазывается клеем, затем в них вставляются крепежи.
5. Шканты промазываются клеем для фиксации полок.
6. Ножки приобретаются готовыми либо выполняются самостоятельно из небольших брусков дерева.
7. Столешница закрепляется при помощи эксцентриков, места сверления отверстий должны строго соответствовать боковинам тумбы, поэтому необходимо заранее выполнить разметку карандашом.

Чтобы изготовить стол для маникюра своими руками, необходимо прикрепить столешницу к тумбе. В отверстия вставляются полкодержатели, затем на них устанавливаются полки. Модель можно покрасить или декорировать по собственному усмотрению.

Чертеж столешницы Чертеж всего стола Выпилить столешницу, скрепить с одной стороны со стенкой, с другой прикрепить ножку Собрать ящик и полки Прикрепить к стенке полочку, сделать крючки Покрыть стол яхтным лаком Результат

Компактный складной

Подробная инструкция поможет разобраться, как сделать маникюрный стол самостоятельно. Для работы потребуется:

• ЛДСП 16 мм;
• кромки ПВХ для обработки торцов;
• фурнитура;
• направляющие;
• шканты;
• мебельный клей;
• саморезы.

В данном варианте площадь столешницы составляет 95 х 48 см, общая высота конструкции – 75 см. Алгоритм действий:

1. Из подготовленного материала вырезаются все элементы при помощи электрического лобзика.
2. В первую очередь делается тумба. В боковых панелях и торцах просверливаются отверстия под установку конфирматов. Действовать необходимо строго в соответствии с чертежом, чтобы не ошибиться с расположением отверстий.
3. Тумба собирается евровинтами и шестигранниками.
4. Все срезы обрабатываются лобзиком, шлифуются наждачной бумагой.

Раскладной столик подразумевает установку специальной фурнитуры. Для финишной обработки можно воспользоваться лаком или краской. Их использование сделает мебель более привлекательной, а также продлит срок ее эксплуатации.

Чертеж Распилить ЛДСП детали: столешницу, заднюю стенку тумбы, боковые стенки тумбы , дно, большую полку, малую полку, дверку для тумбы Торцы всех деталей необходимо оклеить кромкой из ПВХ В боковых стенках тумбы сделать отверстия под шканты. Скрепить тумбу и большую полку. В задней стенке просверлить 4 отверстия, смазать клеем и вставить шканты. В верхней большой полке просверлить отверстия Смазать клеем шканты и прикрепить стенку эксцентриками к большой полке Сделать отверстия под петли, немного отступая от края. На дверцу прикрепить петлю Перевернуть тумбу и смазать шканты клеем. Сверху закрыть днищем. Закрепить саморезами К столешнице прикрепить ножку, немного отступая от края Прикрепить столешницу к тумбе Результат

С вытяжкой

Многие мастера задумываются над тем,как сделать стол для ногтевого сервиса с вытяжкой. В данном варианте параметры нижней панели составляют 46 х 30 см, дверцы – 40 х 30 см, задней стенки тумбы – 75 х 30 см, боковых панелей – 75 х 46 см. Размеры маленькой полки 45 х 28 см, большой – 45 х 29 см.

Ширина стола для маникюра будет равна 95 х 48 см. Пошаговый мастер-класс:

1. Вырезанная столешница и другие элементы по краю оклеиваются кромкой.
2. Для сборки тумбы необходимо соединить детали при помощи крепежей.
3. Полки фиксируются на шканты, затем изготавливаются ножки.

Чтобы сделать своими руками вытяжку для маникюрного стола, потребуется электродвигатель с лопастями, мощностью не более 60 Вт. Подбирается блок питания с соответствующим напряжением. Используются надежные способы втягивания воздуха и отвода влаги. Переносной вариант можно изготовить из пластика, легкого в обработке и транспортировке. Для вывода мусора предусматривается специальный пылесборник.

Маникюрные столики, выполненные самостоятельно, могут стать достойной альтернативой покупным изделиям. Стандартные, складные, модели со встроенной вытяжкой оптимальны для использования в салонах и домашних условиях. Применение мастер-классов поможет освоить новое дело даже новичкам.

Чтобы мешок для сбора пыли не портил внешний вид маникюрного стола, можно оборудовать столешницу небольшим коробом-пылесборником Маникюрный стол с вытяжкой

Видео

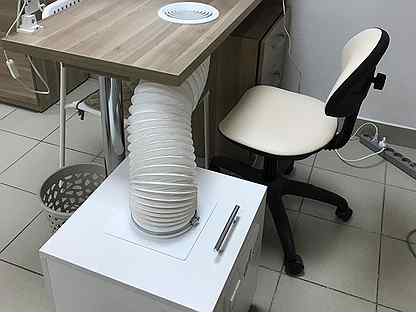

Пылесос для маникюра, вытяжка для маникюрного стола встраиваемая

.

Каждая девушка не понаслышке знает о том, как важно иметь красивые и ухоженные руки с стильным и аккуратным маникюром. Маникюр способен дополнить любой образ и внести разнообразие. Качество и внешний вид ногтей зависит от того, насколько хорошими являются материалы и оборудование для процедуры. В современном маникюрном деле существует масса различных приспособлений для предоставления профессионального обслуживания.

Пылесос для маникюра необходим для очистки воздуха

Яркий пример такого аппарата – пылесос для маникюра. Звучит угрожающе, не так ли? Другое название такого изобретения, которое можно встретить – вытяжка настольная для маникюра. Если вы только начинаете своё дело, то знать оба наименования и разбираться в их особенностях – обязательно! Что такое маникюрный стол с вытяжкой, и где найти такое чудо – читайте далее.

Что такое маникюрный пылесос?

Любая процедура, связанная с уходом за ногтями, имеет большое количество как приятных, так и неизменных нюансов. Так, любой представительнице прекрасного пола известно, что при моделировании или коррекции ногтей, образуется много пыли. Это происходит из-за применения пилки, и является неизбежным. Пыль загрязняет не только воздух, но и приборы, находящиеся поблизости, а также затрудняет работу мастера.

Именно для решения этой проблемы и был создан пылесос для маникюра. Это такое специальное настольное устройство на подставке, использующееся для очистки воздуха и рабочих поверхностей от загрязнений. Пылесос «всасывает» пыль в отведённое для этого место и останавливает её дальнейшее распространение. Хотелось бы отметить, что устройство делает свою работу практически бесшумно, не мешая работе.

Вытяжка для маникюра зачастую имеет пластиковый корпус

Вытяжка/пылесос потребляет малое количество мощности, и, чаще всего, имеет пластиковый корпус. Дополнительно в устройстве есть и специальные вентиляторы. В комплект маникюрного пылесоса входят сменные пылевые мешочки для поддержания эффективности устройства, а также можно встретить прибор с встраиваемой подставкой для удобства использования. В зависимости от выполняемых функций, маникюрные пылесосы выделяют.

1. Обыкновенный/стандартный пылесос. Он сделан в виде обычного устройства, имеющего форму подставки для рук, и отличается компактностью. Благодаря размеру, его можно переносить в сумке, не чувствуя тяжести или дискомфорта. Основное преимущество – относительно низкая стоимость прибора.
2. Встроенный пылесос. В отличие от предыдущего вида, такой прибор вряд ли можно переносить с собой из-за того, что он рассчитанный на встраивание в столы. Устройство врезное, то есть отделить его от рабочего стола нельзя, а клиенты видят лишь решётку для поглощения пылевых частиц. Имеет большую мощность, компактен для рабочей зоны. Стоимость такого прибора соответственно выше ранее описанного.
3. Пылесос-вытяжка. Его функция не только в очистке воздуха от пыли, но и в устранении неприятных запахов, возникающих при работе. Вытяжка может быть маникюрной настольной, встраиваемой и расположенной под рабочей поверхностью. Маникюрная вытяжка часто оснащена подсветкой, существуют, и модели со встроенным таймером для определения времени для работы. В конструкцию вытяжки входят фильтры для очищения воздуха от возникающих ароматов. Вытяжка для маникюрного стола пользуется популярностью среди мастеров этого искусства, но её главный недостаток – регулярная замена прибора.
4. Мини-оборудование для маникюра – пылесос, который встраивается в прибор для процедуры проведения аппаратного маникюра. Устройство оснащено подставкой, но имеет немаленькую стоимость.

Пылесос-вытяжка устраняет неприятные запахи

При выборе устройства покупатели, чаще всего, сталкиваются с вопросами: какую маникюрную вытяжку или пылесос с подставкой приобрести, и подойдёт ли этот аппарат для маникюра и педикюра одновременно?

Начнём с того, что приобрести подобное устройство довольно несложно: оно продаётся как на просторах интернета, так и в маникюрных бутиках. Поклонники пылесосов делятся на два «лагеря»: одни полагают, что маникюрный стол с вытяжкой намного удобнее из-за самой конструкции, другие, что приобретать каждый предмет отдельно — намного лучше.

Уместным замечанием станет то, что переносной прибор может рассматриваться, и как аппарат для педикюра с пылесосом. Не имеет значения, какие из ногтей будут обрабатываться. Главное – менять мешок для пыли на другой. Вторым фактором для размышления является мощность устройств. Чем более мощный пылесос вы приобретёте, тем чище и аккуратнее будет ваше рабочее место.

Отдельно стоит обсудить и стоимость техники. Маникюрный стол с вытяжкой, которая встраивается либо врезается, обойдётся дороже обыкновенной вытяжки маникюрной, также как и итальянские материалы являются дороже китайского пластика. Вас порадует гарантия на каждый пылесос или вытяжку – она начинается от трёх месяцев и выше.

Как сделать вытяжку своими руками?

Далеко не каждый начинающий мастер способен приобрести пылесос для маникюра, иногда их нет даже и у профессионалов. Но что делать, если заниматься маникюром хочется, а маникюрный стол с вытяжкой не по карману? Правильно – нужно сделать вытяжку своими руками. Вытяжка для маникюра своими руками — вполне экономное и разумное изобретение.

Следуйте рекомендациям, и уже через некоторое время, вы обзаведётесь своим сделанным маникюрным пылесосом. Как сделать пылесос своими руками?

При помощи циркуля необходимо нарисовать круг

1. Стол своими руками вам делать не понадобится, а вот отметить на нём точку с лицевой стороны рекомендуется. Именно там будет середина вытяжки, которую надо встроить.
2. Отметьте радиус при помощи циркуля и нарисуйте круг, центром которого будет точка, описанная в 1 пункте.
3. Сделайте отверстие внутри кружка возле линии и вырежете его.
4. Переверните столешницу и вставьте вытяжку в отверстие.
5. Отметьте место для провода. При помощи сверла сделайте маленькую дырочку.
6. Чтобы подключить провод, раскрутите выключатель, и снимите его внешнее покрытие, на расстоянии около 30 см от любого конца провода. Разрежьте провод и присоедините к выключающему устройству.
7. Присоедините вилку.
8. Протяните провод и встройте вытяжку.
9. Прикрутите пылесос саморезами и присоедините проводок к вытяжке.
10. Прикрепите провод к столешнице, а выключатель около конца рабочего места (можно использовать саморезы, скотч).
11. Наденьте на пылесос муфту для закрепления мешка для пыли.
12. Поздравляем! Маникюрный стол с вытяжкой готов!

Пылесос своими руками — несложное изобретение. Это в очередной раз докажет вам, насколько важна чистота и гигиеничность при маникюре.

✅ Станок для вытяжки позвоночника своими руками

Для коррекции, поддержания, укрепления придумали тренажер для спины и позвоночника, своими руками который, изготовить довольно просто. Особого внимания заслуживает, что такое распространение боли, может говорить о наличии серьезной патологии. Перед началом применения различных тренажеров, требуется консультация специалиста.

При заболеваниях позвоночного отдела, врачи советуют либо растягивать его, либо расслаблять. Растяжение основано на методе вытяжения позвоночного столба, его закрепление, иммобилизацию, создание неподвижности поврежденной части тела. Такого вида манипуляции проводят в кабинетах физиотерапии с применением спецоборудования, но возможно сделать тренажер для спины позвоночника своими руками.

Вытяжение позвоночника в домашних условиях

Лечение патологий позвоночника – сложный и ответственный процесс. В зависимости от заболевания врачи могут рекомендовать самые разные методы, начиная приемом медикаментов и заканчивая различными упражнениями и процедурами. Нередко специалисты могут рекомендовать и такой метод как вытяжение позвоночника (или тракция). Это эффективный, но достаточно сложный способ устранить некоторые симптомы и попробовать улучшить состояние спины. Обычно тракция выполняется в специализированных центрах, но в некоторых случаях врач может рекомендовать вытяжение позвоночника в домашних условиях.

Что такое вытяжение позвоночника?

Вытяжение позвоночника, иначе называемое тракцией позвоночного столба – метод лечения, основанный на увеличении расстояния между отдельно взятыми сегментами позвоночника за счет растяжения позвоночного столба. Увеличение пространства между позвонками дает возможность освободить защемленные нервы и тем самым устранить болевой синдром. Вытяжение происходит под собственным весом тела пациента, иногда используются дополнительные грузы или определенные устройства для растяжки.

Тракция позвоночника известна еще с древних времен, она появилась на заре существования человечества. Ранее при наличии каких-либо патологий позвоночного столба целители пытались улучшить состояние больного как раз при помощи вытяжения. Таким образом выправлялись сколиоз, остеохондроз, переломы, сопровождающиеся смещением, и ряд других заболеваний.

Однако сейчас не все врачи считают тракцию эффективным методом лечения. Некоторые относятся к методике достаточно скептически, несмотря на то, что вытяжение продолжает пользоваться спросом и процедуры проводятся даже в ведущих медицинских центрах. Это связано с риском возникновения серьезных осложнений – вытяжение может стать причиной прострелов или повреждений мышц, увеличением, а не уменьшением межпозвонковых грыж и т. д. Именно поэтому, решаясь на тракцию, важно найти хорошего специалиста в этой сфере, знающего свое дело – только при правильном и бережном подходе процедура окажет положительное, а не отрицательное влияние.

На заметку! В медицинских клиниках вытяжение позвоночника производится при помощи специального оборудования, достаточно сложного и дорогостоящего. Поэтому и сама процедура стоит недешево.

Обычно курс вытяжений составляет примерно 10-18 сеансов. И на протяжении всего времени лечения больной носит специальный корсет.

Существует несколько видов тракций – вытяжение бывает как горизонтальным, так и вертикальным, с применением вибрации или прогревания. Также оно может быть локальным или общим. В первом случае вытяжению подвергается определенный участок позвоночника.

Вытяжение также бывает вертикальным и горизонтальным.

1. Во время процедуры вертикального вытяжения пациент лежит на специальном стенде под углом относительно пола. Вытяжение происходит за счет силы тяжести из-за собственного веса больного. Длительность такой процедуры варьируется от 30 до 120 мин.
2. При горизонтальном способе вытяжения больной лежит на спине, притом плечи, голова, поясница захватываются специальными зажимами на тренажере и растягиваются в противоположные стороны.

Но пациенты, как правило, делят тракцию только на сухую или подводную.

Таблица. Особенности сухой и подводной тракции.

Преимущества и недостатки самостоятельного изготовления

Плюсы самостоятельного производства очевидны. Можно изготовить именно те снаряды, которые нужны, подогнать их габариты под размеры комнаты или участка. Для работ подойдет старый металлолом, другие ненужные вещи, множество которых пылится в гаражах и на дачах. Приобретать их не придется — большинство родных, друзей с радостью избавятся от хлама. С другой стороны, для изготовления многих тренажеров нужен навык работы со сваркой и сварочный аппарат. Это финансовые затраты. Конечно, можно найти бюджетный агрегат на досках объявлений либо взять напрокат, у знакомых.

Другими минусами считают:

• отсроченный результат — чтобы получить его, придется потратить немало времени;
• освоение новых навыков — не исключено, что в процессе придется учиться чему-то, что само по себе хорошо, но осложняет работу;
• риск «перегореть» — можно растерять весь запал до того, как тренажеры будут готовы.

Чтобы ускорить изготовление самодельных тренажеров, стоит найти единомышленников, обратиться за помощью к друзьям. Так процесс пойдет активнее, будет меньше соблазна забросить начатое.

Главные преимущества самостоятельного изготовления в низкой себестоимости готовых тренажеров и возможности попробовать свои силы в необычном виде деятельности

Как сделать тренажер для спины своими руками?

Для коррекции, поддержания, укрепления придумали тренажер для спины и позвоночника, своими руками который, изготовить довольно просто. Особого внимания заслуживает, что такое распространение боли, может говорить о наличии серьезной патологии. Перед началом применения различных тренажеров, требуется консультация специалиста.

При заболеваниях позвоночного отдела, врачи советуют либо растягивать его, либо расслаблять. Растяжение основано на методе вытяжения позвоночного столба, его закрепление, иммобилизацию, создание неподвижности поврежденной части тела. Такого вида манипуляции проводят в кабинетах физиотерапии с применением спецоборудования, но возможно сделать тренажер для спины позвоночника своими руками.

Боли в спине

Проблемы болей в спине, позвоночнике и шее в нашем веке стали характерными для людей самых разных возрастов, это касается и достаточно молодых людей. А это, в свою очередь, оказывает влияние на работоспособность и уверенность в своих силах.

Конечно, если возникли такие боли, то заниматься самолечением не следует, необходимо не откладывая обратиться к врачу. Специалист четко определит причину возникновения болевых ощущений и назначит лечение соответствующими препаратами или физическими упражнениями. Часто тренажеры для спины, позвоночника сочетают с медикаментозной терапией.

Хотя врачи прописывают посещение физиотерапевтических кабинетов, для упражнений во время лечения, да и для поддержания формы после него, можно собственноручно изготовить тренажеры для спины.

Перекладина на растяжение

Среди аппаратов для тренировок выделяется перекладина, которую очень просто установить дома. Другой вид это доска для растяжки и расслабления, но она рекомендована не всем. Самый простой и надежный тренажер для позвоночника своими руками, с легкостью устанавливается в квартире. Для начала требуется рассчитать коэффициент прочности такого турника, при покупке готового, обратите внимание на характеристики.

Устанавливают такой снаряд, в распорку, крепят фасадными дюбелями 10*80 или 10*100 по 2 шт. с каждой стороны.

Занятия состоят из простых упражнений, в виде подвешивания на 20 сек, до 5 раз в день. При хорошем физическом состоянии, выполняются упражнения ногами по кругу или вращение бедрами в разные стороны. Упражнения помогают вытянуть позвоночный столб и натренировать мышцы поясницы.

Если при выполнении тренировок появились болевые ощущения, то следует срочно отказаться от занятий и показаться специалисту.

Внешний вид

Евминова доска, своими руками сделанная, – довольно дешевый тренажер. Это изделие длиной два метра и шириной 25-30 см. Оно обязательно должно быть полированным, без заноз и очень хорошо скользить, чтобы позвоночник вытягивался. Человек ложится, начинает по ней сползать, пытается удержаться за ручки и одновременно работает ногами.

Все материалы, которые необходимы для изготовления, продаются в строительном магазине. Многие из них найдутся в домашнем хозяйстве. Если тренажер изготовлен своими руками, то человек будет заниматься на нем с огромным желанием, а для отличного результата это является важным условием. Для занятий необходимо обувать что-то на ноги. Если обратить внимание на фото из центра доктора Евминова, то все люди выполняют упражнения на доске в кроссовках. Чтобы не обувать их дома, можно просто сделать мягкие насадки, которые не дадут ногам скользить.

Доска Евминова

Для того, что изготовить тренажер, следует заранее узнать его комплектность и характер работы. Вячеслав Владимирович Евминов, врач по лечебной физкультуре и спорту, автор уникальной методики лечения позвоночного отдела с помощью разработанного тренажера.

Тренажер представлен в виде наклонной доски, градус наклона варьируется от 10 до 40 градусов. В этом диапазоне мышцы спины расслабляются и растягиваются. Данный аппарат основан на природе развития позвоночника, теории исследуемой профессором Илизаровым, который пришел к выводу, что сверх растяжение мышц позвоночника запускает процессы возобновления костей и регенерации сосудов.

Материалы и особые указания

Тренажер для спины (позвоночника) своими руками должен изготавливаться из натуральных материалов, если речь идет о приспособлении из дерева. Это связано с тем, что по технике безопасности такой тренажер должен выдержать вес человека, который будет на нем заниматься. То есть он должен быть прочным, а наилучшим материалом для изготовления, например, переносного наклонного приспособления послужит цельная деревянная доска.

Если наклонные тренажеры для спины, позвоночника изготавливаются стационарно, то стоит позаботиться о прочном металлическом каркасе, на основу которого будет закреплено деревянное основание.

Также прочная металлическая труба и крепления для нее должны быть выбраны для изготовления перекладины. Труба подойдет из крепких сплавов, что легко позволит ей выдержать вес висящего.

Противопоказания

Тренажером рекомендуется пользоваться, начиная с 8 лет. В 1-й месяц тренировки рекомендуют проводить в кабинете физиотерапевта, под присмотром врача. Стоит помнить, что в пожилом возрасте, в силу полученных нарушений и разрушении костной ткани, полностью восстановиться не получится.

Пользоваться аппаратом запрещено, если:

• В организме присутствует воспалительный процесс, появилась высокая температура.
• Имеющаяся гипертония (высокое давление).
• Наличие заболеваний сердечно-сосудистой системы.
• Наличие запущенных болезней отдела позвоночника.
• Травмы отделов позвоночника.

Смастерить аппарат для коррекции проблем позвоночного отдела, не так сложно, и не требует больших финансовых влияний. Его использование может справиться с такими проблемами как межпозвоночная грыжа, искривление позвоночника, нарушение осанки и остеохондроз.

Методика Евминова не единственная от болезней области спины. Но при комплексном подходе к лечению, в сочетании с лечебными процедурами, массажем, врачебным наблюдением, дает стойкий эффективный результат, улучшая жизнь человека. После начала лечения не отступайте, проявите выдержку и характер и боли позвоночника покинут вас.

СОВЕТУЮ ПО

Позвоночник – важнейшая осевая часть опорно-двигательного аппарата человека

Состоит из 33-34 костяных сегментов – позвонков, соединенных хрящевинными межпозвоночными дисками в единую подвижную структуру. Условно делится на шейный, грудной, поясничный и крестцовый отделы. Особенность строения позвоночного столба позволяет телу человека выполнять гибкие движения. Не менее важная функция позвоночника – защита спинного мозга от повреждений.

Когда функциональность позвоночного столба нарушается, вследствие травм или болезней, страдает весь организм. Человек ощущает сильные, продолжительные боли в спине, онемение рук и ног, двигательная активность ограничивается, мучают мигрени. Заболевания позвоночного столба начинаются в детском возрасте, но первые симптомы проявляются через много лет, когда патологические изменения уже перешли в необратимую хроническую форму.

Самыми частыми патологиями позвоночника сегодня стали остеохондроз, сколиоз и грыжи. Врачи объясняют, что эти заболевания обусловлены реалиями современной жизни человека и его трудовой деятельности: малая подвижность, вследствие сидячей работы, или регулярные травмы позвоночного столба из-за трудоемкой работы с поднятием тяжестей.

Также к числу основных причин относят наследственный фактор и врожденные патологии. Так, например, дисплазия соединительных тканей приводит к ослаблению связок и сухожилий позвоночника. Они приобретают растянутую структуру, теряют устойчивость. Нестабильная форма позвоночника становится причиной плохой осанки и других нарушений опорно-двигательного аппарата.

Лечение болезней позвоночного столба проводят хирургическими, физиотерапевтическими методами, назначают ношение специальных корсетов, занятия лечебной физкультурой. Но самой важной целью становится сохранность позвоночника, поэтому лучшим методом является профилактика. Контроль осанки, профилактика ожирения, здоровый сон и питание, ежедневные занятия физкультурой помогут сохранить позвоночник здоровым.

Автор: Петр Владимирович Николаев

Врач мануальный терапевт, травматолог-ортопед, озонотерапевт. Методы воздействия: остеопатия, постизометрическая релаксация, внутрисуставные инъекции, мягкая мануальная техника, глубокотканный массаж, противоболевая техника, краниотерапия, иглорефлексотерапия, внутрисуставное введение лекарственных препаратов.

Какие нужны упражнения при нарушении осанки?

Какими бывают упражнения на фитболе для спины?

Как выполняются упражнения при грыже грудного отдела позвоночника?

Упражнения при протрузии шейного отдела позвоночника

Плюсы и минусы тренажеров для вытяжки позвоночника

Метод вытяжения стал использоваться начиная с древних времен, когда стали появляться первые заболевания позвоночника. К таким патологиям позвоночника относятся переломы со смещением, грыжа, остеопороз, сколиоз и другие. За счет вытяжения происходит увеличение расстояния между позвоночными дисками, в результате снижаются болевые ощущения.

Сегодня единое мнение о целесообразности использования способа в медицинских кругах отсутствует. Некоторые современные врачи относятся скептически к процедуре, при том, что вытяжка используется во многих медицинских учреждениях, применяются дорогостоящая техника и оборудование.

Чем оборудовать спортивный уголок?

До того как начать изготавливать спортивные тренажеры своими руками, надо определить, что именно будет входить в «джентльменский набор». Если говорить о стандартном минимуме, то список оборудования включает гантели (лучше разборные), перекладину, штангу. К ним нередко добавляют боксерскую грушу, скакалку, а также шведскую стенку. Весь комплект можно спокойно разместить в углу комнаты, а сама работа отнимет всего несколько дней.

Если площадь комнаты позволяет, то лучше дополнить «армию» тренажеров скамьей для жима. Спинку ее обычно делают регулируемой. В дополнение к ней сооружают силовую раму. Еще одна полезная конструкция — роликовый тренажер, позволяющий упростить работу с различными группами мышц.

Когда планируют создание большого количества спортивных тренажеров, нужна схема расположения их в комнате. Главное условие — свободное пространство между ними, оно гарантирует удобство тренировок, свободу передвижения всем членам семьи. После того как схема готова, ее переносят на пол комнаты, чтобы убедиться в отсутствии каких-либо препятствий.

Этиология болей

Рост и формирование скелета человека происходит до двадцати лет, после этого возраста организм начинает стареть. Характер протекания процессов в каждом случае отличаются, у некоторых они протекают быстрее, у других — медленнее.

Практически всегда первым симптомом болезни считается болевой синдром, при игнорировании патологической симптоматики болезнь переходит в следующие стадии:

• Протрузия – межпозвоночный диск выпадает в любой отдел позвоночного столба;
• Грыжа – следующий этап болезни.

Перечисленные заболевания сопровождаются болевым синдромом, при локализации боли в зоне крестца и поясницы наблюдается ее иррадиация в ногу или ягодичную область.

Показания

Занятия на тренажерах назначаются в следующих случаях: смещения при переломах и вывихах, с помощью тренажеров обеспечивается фиксация позвонков в определенном положении, они не сдвигаются. При сколиозе продолжительный курс вытяжения позвоночника не рекомендован, это позволяет избежать осложнений.

При несоблюдении этого условия существует вероятность травмирования, терапия сколиоза требует комплексного подхода, необходимо пройти курс массажа, делать специальные упражнения. В некоторых случаях врачи не рекомендуют делать такие упражнения при остеохондрозе во избежание травмирования пораженных позвонков и дисков.

Профилактор Евминова – терапевтический эффект

Эффективность занятий на доске обусловлена строением позвоночника и воздействии дозированной нагрузки на мышцы спины.

• При вытяжении позвоночника, которое происходит в щадящем режиме за счет веса собственного тела, позвонки занимают анатомически правильное положение. Тракционное лечение полезно при сколиозе 1 и 2 степени, сутулости спины, нарушении осанки. Благодаря увеличению межпозвоночных промежутков улучшается питание позвоночника и снижение боли за счет высвобождения ущемленных нервов.

• Благодаря активному занятию на профилакторе происходит укрепление мышечного корсета что необходимо при вытяжении. Если выполнять только вытяжение необходимо носить корсет для закрепления результата и профилактики боли.
• Снимается спазм мышц.
• Болевой синдром может обостриться в первые занятия, в последующем снижается и исчезает.

При начале лечения важно учитывать состояние здоровья и физическую силу. Первые занятия проводятся в щадящем режиме, после нормализации физического состояния подбирается комплекс профилактических движений, в последующем тренировочных.

Особенности занятий

Достаточно широко распространен стереотип, что достаточно недолго повисеть на перекладине, необходимость в применении более сложных конструкций отсутствует. Стоит отметить, что при весе более 100 кг делать это категорически запрещено, метод поможет добиться простого растяжения мышц.

Для висения на перекладине требуется предварительный разогрев мышц в спортзале, в возрасте старше 45 лет рисковать здоровьем не рекомендуется.

Тренажеры и приспособления

Существует большое количество тренажеров для вытяжки позвоночника, часто это инверсионные ботинки, стол инверсионного типа, специальные тренажеры. Для вытяжения позвоночника можно использовать обычный турник, который подходит для лечения в домашних условиях.

Турник, перекладина

Перекладина может быть установлена в одном из помещений или во дворе, для достижения оптимального эффекта достаточно 1-2 подходов ежедневно.

1. Висение на перекладине — простое эффективное упражнение, для начала достаточно раскачиваний, после чего можно на весу делать имитирующие движения шаги, поворачиваясь корпусом. При этом не рекомендуется резко спрыгивать, особенно при расположении перекладины на большой высоте;
2. Уголок — в положении вися на перекладине медленно поднимать и опускать прямые ноги под прямым углом, при наличии трудностей допускается поднятие конечностей в согнутом положении, постепенно количество повторов может быть увеличено до 8-10 раз;
3. Подтягивание. При отсутствии опыта рекомендуется использовать расположенные невысоко стул и перекладину, рывки и резкие движения в данном случае противопоказаны. За турник рекомендуется держаться очень крепко, локти должны располагаться друг другу параллельно.

Тренажер Евминова

Тренажер выполнен в виде доски с установленной наверху перекладиной, его верхняя часть закреплена к вмонтированному в стену крюку. Пациент делает упражнения, держась за перекладину, программу упражнений составляет врач основываясь на диагнозе пациента.

Петля Глиссона

Тренажер применяется при вытяжении шейного отдела, фиксатор состоит из двух тканевых креплений — для затылочной части и подбородка. Пациент в положении сидя на стуле закрепляет фиксатор, петля крепится к блоку с закрепленным на одном конце грузиком.

Тренажер представляет собой конструкцию полуовальной формы с устойчивой расположенной снизу платформой. Принцип конструкции основан на следующем принципе: пациент укладывается на поверхность, его спина принимает такую же форму, позвоночный столб вытягивается.

Тренажер FlexyBack

Устройство считается наиболее доступным для вытягивания спины, тренажер выполнен в виде валика изогнутой формы с набивкой из волокна, внутри установлен стальной каркас. Эргономичная конструкция повторяет анатомические изгибы позвоночного столба, мобильность обеспечивается за счет компактных габаритов.

Тренажер может эксплуатироваться не только дома, но и в машине, на рабочем месте.

Для профилактики болей в зоне позвоночника достаточно прислониться к спинке стула, кресла или автомобильного сиденья. Тренажер может быть установлен на полу, выполнение медленных перекатов позволяет установить позвонки на место, расслабить спину.

Bestec Air Nobius

Устройство оказывает растягивающее воздействие на позвонки, горизонтальное растяжение обеспечивает снятие нагрузки с разных отделов позвоночника, помогает разгрузить уставшие конечности. Все это позволяет снять боль в спине, раскрыть возможности организма, тренажер оснащен системой регуляторов, позволяющая обеспечить смену параметров.

Инверсионные ботинки

Устройство представляет собой специальные зафиксированные на щиколотках крепления, при расположении в подвешенном состоянии происходит выравнивание позвонков, снимается нагрузка со спины.

Гравитационный стол

Тренажеры данного типа представляют собой наклоненную плоскость, на которой пациент размещается в положении лежа. Принцип функционирования основан на поворотах корпуса под различными углами, для создания эффекта вытяжения пациент должен лечь на плоскость ногами вверх.

Основные виды гравитационных столов:

• Механические – вытяжение производится под воздействием силы притяжения, конструкция простая и надежная, необходимость к подключению к электропитанию отсутствует;
• Электрические – эффект растяжения достигается за счет перемещения частей конструкции под воздействием электрического привода, устройства рекомендованы к применению в период восстановления после травм, а также для проведения тренировок пациентов с ограниченными возможностями.

Конструкция

Для понимания принципов изготовления тренажера своими руками необходимо изучить его конструктивные особенности.

Устройство представляет собой наклонную доску, которая фиксируется к стене. В верхней ее части расположена перекладина, а с боков ручки для фиксации. Каретка позволяет регулировать угол наклона доски. Данный механизм является самым сложным элементом устройства.

Перекладина имеет высокую прочность, поэтому может использоваться в качестве турника. Для ее изготовления используются высококачественные металлические трубы из нержавейки.

Чертеж, размеры и необходимые материалы

Доска Евменова своими руками изготавливается по чертежу. Перед началом процесса необходимо закупить необходимые материалы:

• Сосновый брус размером 50 на 50 на 3000 (неотесанный) – длинная деревянная доска для грубых строительных работ. Желательно, чтобы его раскрой был сделан циркулярной пилой на 2 части. Длина первого куска должна быть равна росту человека, а второй – около 270 мм;

• Мебельная ДСП (древесно-стружечная плита) для рабочей поверхности. Ее размеры: по длине в соответствии с ростом, а в ширину около 260 мм. Покупать целую плиту не нужно, чтобы не переплачивать деньги. Можно взять несколько дверей от старого шкафчика, склеить их между собой и отделать кромкой по краю. Обратите внимание – рабочая поверхность не должна впитывать влагу, быть безопасной, гладкой и иметь низкий коэффициент скольжения;
• Черенки для тяпок и лопат будем использовать в качестве перекладин основания профилактора. Длина черенка должна быть, где-то около 1 метра, а его диаметр не должен превышать 40 мм. Лучше если изделие представлено мягкими породами дерева. Длина второго черенка – 1,5 м. Желательно, чтобы он был заточен под конусом с одного конца, а со второго был сделан из более твердого дерева – бук или дуб;
• Доска для лестниц, ступеней и ребер каретки. Она также должна быть из твердых пород. Можно купить также кленовую доску размером 200 на 900 мм;
• Сращенная монтажная рейка: 2000х40х2;
• Металлические конструкции и элементы крепления: болт 70 х 8 мм, металлический стержень с резьбой 8 мм и длиной не менее 600 мм, шайбы и гайки для крепления;
• Чтобы сделать тренажер более прочным желательно приобрести длиннозвенную цепь длиной 3 метра, которая будет фиксировать доску. Промышленный профилактор подвешивается на крепком тросе. При изготовлении доски Евминова своими руками будет более удобно использовать цепь для регулировки высоты. Крючки для ее фиксации проще крепить у основания доски;
• Карабин оцинкованный пожарный;
• Дюбель распорный витой;
• Комплект шурупов более 50 мм;
• Резина для обивания перекладины у основания доски. Резиновое покрытие в магазине не продается, поэтому его лучше приобретать на «блошином рынке»;
• Ткань для обивки каретки и несущего бруса. Ее структура должна быть плотной, чтобы не собиралась в складки. Также материал должен обладать амортизирующими свойствами, чтобы не скрипел под весом тела. В качестве такой ткани можно использовать кашемир из старого пальто или материал военной шинели;
• Набор строительных инструментов.

После приобретения вышеописанных изделий можно приступать к изготовлению наклонной доски.

Как сделать тренажер в домашних условиях

Установить турник или планку можно своими руками в дверном проеме, в этих целях рекомендуется использовать прочные металлические конструкции. Методика очень простая, делать упражнения рекомендуется несколько раз в день по 20-25 сек., она показывает эффективность при регулярных повторах.

Стоит отметить, что метод подходит далеко не всем, пожилым людям очень сложно продержаться в состоянии висения дольше 10-15 сек.

Сильное вытяжение рекомендовано также не всем пациентам, очень часто больший эффект достигается при вытягивании спины на наклоненной поверхности.

Принимаемся за работу

Для того чтобы получилась Евминова доска своими руками, необходимы пила, дрель, молоток, ножовка и сверла. Для основания необходимо отпилить от древка лопаты кусок длиной в 6 см. Далее концы перекладины обтянуть резиной. Хорошо подготовить брус, чтобы поместить туда перекладину. Снизу нужно прикрепить цепь. Для того чтобы она легко двигалась, сверху на ДСП вырезать углубление. После несущий брус обернуть тканью при помощи степлера. Спиральный крюк прикрепить к стене или потолку. При помощи карабина зафиксировать доску таким образом, чтобы можно было отрегулировать угол наклона.

Как изготовить своими руками

При изготовлении такого тренажера рекомендуется взять широкую гладкую доску, верхний конец следует закрепить на расстоянии 1,3 м от пола под углом 45 градусов. К верхнему краю крепятся 2 широкие лямки длиной примерно 0,4 м, пациент должен свободно вытягивать руки без посторонней помощи, избежать скольжения в процессе занятий поможет обертывание устройства тканью в несколько слоев.

Пациент должен лечь на поверхность на спину или живот, руки продеваются в лямки, мышцы корпуса полностью расслаблены, повысить эффективность от упражнения поможет подушка, положенная под голени или колени.

Все перечисленные методики рекомендованы к применению после консультации с квалифицированными специалистами, так как неумелые действия могут привести к негативным последствиям для всего организма.

Изготовление каретки

Мы уже знаем, как делается Евминова доска. Чертеж к изделию поможет в работе по изготовлению каретки. Для начала необходимо кленовую доску разрезать пополам. В торцах просверлить отверстия 32 мм в диаметре. Для этого понадобится дрель и специальный набор сверл. Для основания каретки следует взять брус длиной 270 мм. В нем просверлить два отверстия диаметром 9 мм, чтобы вставить туда металлические стержни 8 мм. Сделать канавку, чтобы продеть в отверстие стержни. Торцы необходимо посадить на клей. Можно воспользоваться обычным «Моментом». После все соединить и затянуть гайки. Работа должна проводиться очень аккуратно. Необходимо тщательно выдерживать прямые углы, все очень прочно склеивать и надежно стягивать. На данный участок придутся достаточно серьезные нагрузки, поэтому он должен быть выполнен максимально качественно. Верхнюю перекладину необходимо надежно закрепить на гвоздях, а нижняя должна свободно двигаться. Чтобы избежать скатывания каретки вниз, монтажную рейку нарезать ломтиками и прикрутить под доской на одинаковом расстоянии по всей длине. Вот Евминова доска, своими руками сделанная, и готова!

Профилактика

При появлении боли в спине рекомендуется следить за осанкой, избегать поднятия тяжестей, место для сна должно быть максимально комфортным.

Другие меры профилактики:

• Избежание сидения на мягких поверхностях, стопы твердо стоят на полу, позвоночник прямой;
• Избежание наклонов, при продолжительном сидении предусмотрена разминка;
• Отказ от перегрузки позвоночника, тяжести допускается поднимать только из положения сидя;
• Вес сумок и других тяжестей во время ношения должен быть распределен равномерно, это позволяет избегать искривления позвоночника;
• Поверхность для сна должна быть полужесткой, матрас — тонкий, расслабления мышц можно добиться при сне менее девяти часов.

Комплекс упражнений для позвоночника

Когда спина начинает беспокоить, заниматься обычными повседневными делами порой становится невмоготу. Потому есть смысл сразу же обратиться к доктору для постановки правильного диагноза. Кроме того, нельзя забывать, что все должно выполняться по определенным правилам, пренебрегать которыми – не лучшее решение.

Рекомендации и правила

Тренировка допустима только в случае нормального самочувствия, это нужно запомнить навсегда, как святое письмо. Если у вас болит или кружится голова, поднялась температура или просто ломота во всем теле, занятия лучше отложить.

• Если в процессе занятия возникнут боли или неприятные ощущения, то ее нужно сразу же приостановить или хотя бы уменьшить интенсивность и нагрузку.
• Все упражнения выполняются очень медленно, плавно. Никаких рывков, резких подергиваний быть не должно. Это справедливо также для укладывания и вставания с тренажера.
• Изначально не стремитесь повторять движения в точности также, как в комплексе, за счет корпуса, помогайте себе руками и ногами.
• Профилактор имеет свойство постоянно держать тело в напряжении, потому после каждого подхода нужно дать ему отдохнуть, хотя бы 5-15 секунд.

Силовые упражнения

Для начала просто сделайте несколько подготовительных упражнений. Хорошо подходят гимнастические комплексы для разминки перед походом в спортзал или упражнения на растяжку. Не помешает вместе с этим комплексом освоить дыхательную методику Стрельниковой.

• Ложитесь на тренажер спиной, при этом руки должны быть вытянутыми и плотно охватывать рукоятки. Делайте наклоны только одними стопами в разные стороны.
• Дальше делайте подтягивания и вытягивания носочков на себя и от себя. Одновременно с ногами нужно сперва опускать голову, а потом поднимать ее.
• Держась за рукоятки, сперва подтяните кверху одну ногу, согнутую в колене, а потом другую. Далее поднимайте обе ноги вместе. Следите за тем, чтобы стопы скользили по самой доске во время подъема-опускания.
• Не отрывая правой ноги от доски тренажера, вторую согните в колене, подведите стопу скользящим движением к ягодицам и разверните колено наружу. Повторите левой ногой, а затем оба колена разведите максимально в стороны.
• Делайте произвольные махи в стороны, сперва одной нога, а затем другой. В конце делайте махи обеими ногами.
• Поднимите одну ногу, держа ее прямо, пока она не образует с вашим телом и доской прямой угол. Повторите другой ногой, а потом обеими.
• Согните обе ноги в коленях и подтяните пятки к ягодицам. Выполняйте сгибания в разные стороны сразу двумя ногами.
• Согните ноги в коленях, плотно прижимая стопы к доске. Приподнимите таз таким образом, как это делается при выполнении ягодичного мостика.
• Ноги согните в коленях, подтяните вверх, по возможности приподнимите голову и коснитесь ко лбу. При этом таз отрывается от доски, производятся своего рода скручивания.
• Делайте два привычных упражнения: «Велосипед» и «Ножницы». При этом нужно держать плечи ровными, а руками плотно охватывать рукоятки.
• Перевернитесь на живот, согните ноги в коленях и потянитесь носочками к затылку. Голову в то же время приподнимите, потянитесь к ногам, приподнимая плечи прогибаясь в позвоночнике.
• Держа ноги на весу, плавно сводите их и разводите.
• Приподнимите правую ногу и левую руку вверх. Повторите противоположными конечностями.
• Повернитесь вниз головой так, чтобы носками можно было зацепиться за рукоятки. Заведите ладони за спину и сцепите под поясницей. Приподнимите корпус, выполняя максимальный прогиб. Повторите то же, держа руки за головой, а потом вытянутыми в стороны.
• Медленно подтяните руки к груди, при этом прогибаясь всем корпусом. Ладошки нужно держать на доске без отрыва.

Главное в занятиях неторопливый ритм, плавность и отсутствие рывков. Если движения будут резкими или отрывистыми, то можно получить довольно серьезную травму.

Комплекс для поясничного отдела

Боли в спине и области пояса сегодня мучают очень многих. Сидячая работа в офисах и малоподвижный образ жизни делает к такой проблеме более уязвимыми жителей больших городов. Чтобы снять напряжение, избавиться от неприятных ощущений, просто изучите этот набор упражнений.

• Удобно ложитесь на доску спиной, при этом держась руками за рукоятки. Медленно отпустите руки, опустив их вдоль тела. «Сползите» с доски на пол, следя за тем, чтобы поясница плотно прижималась к поверхности тренажера.
• Лягте на спину, ногами закрепившись за рукоятки доски. Руки вытяните вниз, над головой, максимально их выпрямив. Зафиксируйте положение ровно на три минуты. «Сползите» с доски, держа спину ровной.
• Делайте все то же самое, что в первом случае, но руки вытяните вдоль туловища.
• Повернитесь животом вниз, а головой вверх. На прямых руках просто вытянитесь, максимально хорошо, а потом расслабьтесь и полежите минут пять или семь.

Все упражнения нужно делать медленно, не нужно спешить. Эффективность обусловлена тем, что позвоночник расслабляется, мышечный корсет начинает работать правильно, не создавая лишнего давления на позвонки.

Шейный тренажер Евминова

Если вы собрались покупать изобретение бывшего гребца, то должны знать, что в комплекте с ним должно предлагается еще одно, дополнительное устройство – петля Глиссона. Именно с таким дополнительным оборудованием можно сделать из обычной доски шейный тренажер. Это ремни, которые крепятся в верхней части снаряда, а потом поддерживают вашу голову с двух сторон и подбородок.

Тут эффект основан на растяжении, когда позвонки постепенно расходятся, освобождая зажатые нервы и мускулы. Никаких особых руководств на этот счет нет, просто делайте полувисы на петле, стараясь не переборщить. При занятиях нужно быть очень осторожными, ведь можно получить серьезную травму.

Детские программы и профилактика

Очень популярны программы занятий для самых маленьких. Они в основном не отличаются от взрослых вариантов, но, как и профилактические меры, являются более щадящими, спокойными.

• Просто лежите на доске, закрепившись вытянутыми руками.
• Медленно сгибайте колени, скользя стопами по тренажеру, подтягивая пятки максимально близко к ягодицам. Также медленно вернитесь в исходное положение. В крайних точках фиксируйте положение на 4-7 секунд.
• Оставаясь в том же положении, медленно приподнимайте ноги, пока они не образуют прямой угол к торсу.
• Не опуская ног, поочередно сгибаем их, касаемся коленями груди.
• Опускаем ноги стопами на тренажер, подтянув их поближе к ягодицам, поочередно наклоняйте ноги в разные стороны.
• Перевернувшись, закрепитесь на доске носками ног. После этого выполните подъемы корпуса, руки заложив за голову и сцепив в замке.

Грамотно подобранный профессионалом курс зарядки поможет восстановиться после болезней, да и просто оставаться бодрыми, молодыми, ловкими и гибкими долгие годы.

Как сделать стол для вытяжки позвоночника своими руками?

Метод лечения под названием тракция (вытяжение) использовался еще с давних времен. Считалось, что любую проблему со спиной можно решить вправлением дисков.

Аппараты для вытягивания позвоночника и сегодня широко используются, несмотря на неоднозначное отношение врачей к таким приспособлениям. Современные медики утверждают, что вправлять диски не имеет смысла, так как они и так занимают правильное положение, а проблема заключается в появившейся грыже.

Схемы и чертежи

Найти в интернете готовые чертежи тренажеров не составит труда. В открытом доступе множество вариантов как простых конструкций, так и сложных многофункциональных снарядов. Разрабатывая собственный чертеж или переделывая чужой, нужно учитывать размеры помещения. Перед тем как начинать работу, схему с бумаги переносят на реальную комнату, чтобы понять, как спортивный уголок будет выглядеть в реальности. Также на полу и стенах размечают места креплений, обязательно предусматривают тросы, цепи для страховки, высчитывают, сколько места они будут занимать и где находиться.

Новичкам лучше выбрать простые чертежи, в которых нет множества деталей и сложных инженерных решений. Например, степ-платформу, грушу для бокса, наклонную скамью для тренировки пресса, брусья. Чтобы сделать чертеж самому, нужно знать, из каких частей состоит тренажер, как они крепятся и взаимодействуют друг с другом.

Можно рассмотреть тренажеры в магазине и подогнать их под свои условия или, если есть соответствующий навык, разработать схему самостоятельно.

Вытяжка позвоночника в домашних условиях

Эта процедура заключается в увеличении расстояния между позвонками. Это снижает давление на нервные окончания. Такой способ воздействия на позвоночник позволят избавить себя от боли в спине, улучшить кровоток и активизировать процесс обмена веществ.

Обычно процедуру делают в стенах медучреждений на специальном тренажере для вытягивания позвоночника. Перед тем как начать лечиться таким способом, необходимо проконсультироваться с невропатологом. Он порекомендует индивидуальный метод тракции, подходящий под конкретный случай с учетом патологических изменений в позвоночном столбе.

Самостоятельное лечение опорно-двигательного аппарата может быть чревато возникновением осложнений уже имеющейся болезни. При легких формах врач может посоветовать проводить тракцию в комфортных условиях дома. Показания к вытягиванию:

1. Заболевания позвоночника, вызванные защемлением нервных окончаний.
2. Различные деформации позвоночного столба, такие как лордоз, кифоз, сколиоз.
3. Реабилитация после повреждений позвоночника.

Как провести тракцию в домашних условиях?

Вытяжение может значительно облегчить состояние больного при переломах, смещении дисков, нестабильности позвоночника. Чтобы провести эту процедуру, не прибегая к использованию специальных аппаратов, нужно выполнить следующие физические упражнения:

1. Лечь на пол. Ноги согнуть в коленном суставе, при этом пятка должна находиться возле ягодиц. Руки вытянуть перед собой. На вдохе обхватить руками коленки, прижав подбородок к груди. Задержаться в таком состоянии несколько секунд. Вернуться в исходное положение. Делать минимум 5 таких подходов.
2. Стать прямо, руки опустить. Потом развести их в стороны. На вдохе потянуться вверх. Повторить минимум 10 раз.
3. Лечь на жесткую поверхность, руки вытянуть вдоль туловища. Выдыхая, согнуть левую ногу в колене и потянуть ее к животу. Делать по 20 повторений поочередно на каждую ногу.

Альтернативой медицинскому аппарату, с помощью которого проводят процедуру тракции, может быть турник. Для осуществления вытягивания нужно выполнить вис на перекладине. Эффективными при этом являются легкие повороты ногами и покачивания корпуса. Такие движения допускаются только тогда, когда подобные действия не противоречат рекомендациям врача и не вызывают болезненных ощущений.

Как изготовить аппарат для тракции своими руками?

Чтобы не посещать медицинские учреждения, а вытягиваться в уютной домашней обстановке, попробуйте сделать специальное приспособление — тракционный стол. Этот самодельный тренажер подойдет тем людям, которым трудно висеть на турнике (из-за возраста либо по другим причинам). Поэтому можно сделать простой и удобный снаряд в виде стола для растяжения спины своими руками. Устройство стола:

1. Сначала нужно подобрать гладкую, широкую доску. Обернуть ее в несколько слоев прочной ткани, чтобы избежать излишнего скольжения тела.
2. Одну из сторон закрепить на высоте не менее 130 см. При этом между полом и доской должен образоваться угол в 45 градусов.
3. На верхний край получившегося столика нужно закрепить широкие бретели, длиной около полуметра.

Использовать домашний тренажер очень просто. Нужно лечь на него спиной, одеть на руки бретель, и расслабить все тело. Тракционный стол, сделанный своими руками, не способен навредить здоровью при правильном его использовании. Занимаясь на таком приспособлении, можно избавиться от усталости, добиться одинакового растяжения всех отделов позвоночника, улучшить осанку.

Можно также сделать тренажер для дома, немного преобразовав обычную кровать с жестким матрасом. Для этого нужно сшить своими руками шлейки, около полутора метров длиной и примерно 7 см шириной. Ткань для них лучше выбрать плотную и одновременно приятную для тела. Необходимо приподнять кровать на 40 градусов с той стороны, куда будете ложиться головой. Шлейки закрепить у изголовья так, чтобы они проходили под мышками и могли удержать тело.

Противопоказания к процедуре

В том случае, если вы решили использовать метод вытяжения позвоночника на аппарате в домашних условиях, обязательно проконсультируйтесь с врачом и ознакомьтесь со списком заболеваний, при которых проводить процедуру не рекомендуется:

• Развитие нестабильности в позвоночнике.
• Острые заболевания опорно-двигательного аппарата.
• Остеопороз.
• Беременность во втором и третьем триместре.
• Психические расстройства.
• Возникновение воспаления в позвоночном столбе.
• Новообразования (доброкачественные, злокачественные).
• Лишний вес.
• Период после операции.

Тракция не является панацеей от всех заболеваний спины. Ее лучше использовать параллельно с другими методами лечения согласно рекомендациям врача. Если специалист разрешает заниматься домашним вытяжением позвоночника, приступайте к занятиям. Совсем необязательно покупать дорогие тренажеры, но проявив желание можно изготовить им качественную замену своими руками при минимальных затратах времени и финансов.

Вытягивания на тренажере лучше совмещать с лечебной физкультурой. Таким способом вы сможете укрепить мышечный корсет и выздороветь в более короткие сроки. Для закрепления уже полученного результата необходимо носить корсет.

Подготовка к работе

Доска Евминова своими руками (размеры – 25 см в ширину и около 2 метров в длину) может быть выполнена из ДСП. Часто такие плиты уже имеются в хозяйстве. Для этой цели также прекрасно подойдут дверцы от шкафа, который давно уже не используется. Если ничего подходящего не нашлось, то можно приобрести в строительном магазине остатки ДСП. Не требуется приобретать целую доску. Можно взять отдельные куски и обклеить их специальной пластиковой кромкой. Изделие будет выглядеть достаточно привлекательно. Главное, чтобы поверхность хорошо скользила и не впитывала влагу.

Далее понадобятся черенки от лопаты. Один из них около метра длиной и 4 см в диаметре, а другой – около 1.5 м длиной и 3 см в диаметре. Из ступеней для лестницы можно будет сделать ребра каретки. Еще понадобятся болты, металлический стержень с резьбой, гайки, шайбы, длиннозвенная цепь, шурупы, карабины, винты и дюбели. Для обивки перекладины нужна будет резина. Старым кашемировым пальто можно обить основание каретки и несущий брус.

вытяжка в помещении или беседке, навес или зонт, чехол, подставка под печь, как изготовить своими руками

Специальные приспособления для тандыра делают его использование более удобным и безопасным.

Кроме того, аксессуары защищают прибор от воздействия неблагоприятных факторов, например, от влажности.

Как сделать приспособления для обустройства тандыра

Такие аксессуары для тандыров продаются в магазинах. Но их несложно сделать и своими руками. Это позволит сэкономить средства. Кроме того, самодельные приспособления для тандыров лучше подойдут для конкретного устройства.

Навес или зонт на даче своими руками

Предназначение навеса или зонта — закрыть от дождя и саму печь, и того, кто на ней готовит. Человеку крыша не помешает и в жаркий солнечный день.

Для этого будет достаточного небольшого навеса, размеры которого — около 2—3 метров. Опорой послужат 4 столба. Если одну из сторон крыши увеличить, рядом поместится небольшая зона отдыха.

Тогда приготовленные блюда не придётся далеко нести. Но опор для конструкции в этом случае понадобится больше. Их ставят через каждые 2—3 метра. Точное расстояние между опорами зависит от веса кровли.

При растопке тандыра огонь может подняться довольно высоко. Поэтому навес делают высотой около 3—3,5 м.

Материалы для навеса выбирают негорючие для обеспечения пожарной безопасности. Поэтому опоры делают металлическими, а для крыши берут поликарбонат, металлочерепицу, шифер и т. п.

Справка! Для сооружения подойдут остатки кровельного материала от дома или подсобного помещения. В таком случае навес лучше впишется в придомовую территорию.

Чтобы поставить опорные столбы для навеса, сделайте следующее:

1. Разметьте места под опоры.
2. Выкопайте ямки глубиной около метра.
3. На дно насыпьте слой песка и тщательно утрамбуйте.
4. В каждую ямку поместите профильную трубу и закрепите растяжками. С помощью уровня проверьте, что опоры расположены строго вертикально.
5. Залейте ямки бетоном.

Стойки для навеса с одной стороны делают на 30—50 см выше, чем с другой. Благодаря этому на кровле не будут скапливаться вода и снег.

Для полного застывания бетону потребуется 2—3 недели. После этого можно собирать кровлю навеса:

1. Приварите металлические трубы к столбам так, чтобы получился квадрат или прямоугольник.
2. Добавьте дополнительные поперечные балки. Шаг между балками не должен превышать 2 метров.
3. Обрежьте кровельный материал под нужный размер.
4. Закрепите листы на балках.

Способ крепления листов зависит от типа материала.

Чехол

Для защиты переносных устройств используется чехол. В нём прибор и хранят, и перевозят при необходимости.

Тканевые чехлы защищают тандыр от влаги и пыли. Поэтому для их изготовления требуется водонепроницаемый материал, который легко очищать от загрязнений.

Справка! Подобными качествами обладают современные синтетические ткани, например, плотный полиэстер, из которого делают шатры и тенты.

Самый простой вариант — сшить чехол для тандыра из двух кусков ткани. Дно у такого аксессуара круглое, а горловина чехла стягивается плотной верёвкой или ремешком.

Фото 1. Готовый чехол для тандыра, высота — 100 мм, диаметр — 65 мм, производитель — «Teplota», Украина.

Чтобы сшить чехол для тандыра:

1. Вырежьте из ткани 2 прямоугольника, которые будут на 20—30 см больше, чем высота и ширина самого тандыра.
2. 2 короткие стороны сшейте полукругом.
3. Длинные стороны соедините по прямой.
4. Оставшиеся боковые стороны загните на 1,5—2 см и подшейте. Оставьте небольшое отверстие, чтобы можно было продеть бечёвку.
5. Обрежьте излишки ткани.
6. Выверните изделие на лицевую сторону и вставьте верёвку.

Как сделать подставку

Переносные устройства нельзя ставить прямо на землю, поэтому для них изготавливают специальные жаростойкие подставки для тандыра. Чтобы подставки были не только удобными, но и красивыми, лучше сделать их из отдельных кованых элементов.

Такие детали продаются в специализированных и крупных строительных магазинах.

Для изготовления подставки для тандыра вам понадобятся:

​

• 4 S-образных элемента;
• широкая металлическая лента;
• прутья.

Порядок действий для изготовления подставки для тандыра будет таким:

1. Сварите круг из кованой ленты с большим диаметром, чем основание керамической печки.
2. Приварите к нему S-образные элементы, которые будут играть роль ножек.
3. Скрепите их снизу крест-накрест перекладинами из прутьев.
4. К металлическому кругу приварите 2 ленты (тоже крест-накрест).
5. Покройте конструкцию термостойкой краской.

Вам также будет интересно:

Как обустроить вытяжку в беседке и в помещении

Если печь находится на улице, то дым равномерно рассеивается. А в доме или в закрытой беседке устанавливают вытяжку для тандыра. Она не только удаляет продукты горения, но и улучшает тягу.

Размеры вытяжки для тандыра подбираются так, чтобы она была на 20 см шире печи. Чаще всего её делают из стали.

Для работы над вытяжкой понадобятся:

• металлический лист;
• труба из металла.

Внимание! Если труба в сечении квадратная, а не круглая, сделать аксессуар значительно проще.

Чтобы собрать конструкцию вытяжки для тандыра:

1. Вырежьте из листа 4 плоских детали в форме трапеции. Их узкая сторона должна совпадать по размеру с шириной трубы.

2. Загните края у широкой части на 2—3 см.
3. Сварите из заготовок колпак.
4. Приварите к нему сверху трубу.

Проверьте, работает ли устройство. Для этого используется горячая спичка, свеча или зажигалка. Затем вытяжка для тандыра подсоединяется к вытяжному каналу.

Вытяжки для тандыра бывают островными или навесными. Первые крепятся к потолку, а вторые — к стене. Выбор вытяжки зависит от расположения печки и вентиляционных каналов. Как правило, в беседках размещают островные вытяжки для тандыра. В домах используется и тот и другой вариант.

Стол из досок

Переносную печку ставят не только на подставку, но и на специальный стол. Тогда рядом на столе поместится всё необходимое для готовки.

У такого стола необычная конструкция: в столешнице вырезано круглое отверстие, а сам тандыр ставится на нижнюю полку. Для защиты от высоких температур столешница облицовывается металлической пластиной.

Такой стол подойдёт и для домашнего гриля.

Чтобы сделать стол-подставку для тандыра:

1. Из толстых досок соберите раму для столешницы.
2. С внутренней стороны прикрепите к ней ножки из деревянных брусков.
3. С боковых сторон скрепите ножки перекладинами.
4. Прикрепите доски для столешницы к основанию. Их можно расположить вдоль или поперёк.
5. В центре столешницы разметьте круглое отверстие. Его размер должен быть больше диаметра керамического изделия, чтобы дерево не соприкасалось с горячими стенками прибора.
6. Вырежьте это отверстие.
7. Соедините досками боковые перекладины.
8. Сверху получившейся полки закрепите металлический лист.
9. Обработайте стол наждачкой или шлифовальной машинкой.
10. Покройте лаком или краской.

Внимание! В работе используйте только огнестойкие лаки и краски.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как изготовить крышку для тандыра.

Рекомендации по оптимальному использованию

Если печкой правильно пользоваться, она прослужит долго.

При разогреве устройство заполняют дровами не более чем на 2/3. А после того как еда приготовлена, конструкции дают остыть.

Для глины вреден контакт с водой, поэтому стационарный прибор защищают навесом или беседкой. Переносные модели располагают на подставке, а на время хранения тандыр упаковывают в защитный чехол.

Иногда тандыр ставят и в помещении. В этом случае для тандыра сооружают вытяжку.

виды и правила обустройства, создание своими руками

Содержание статьи:

В процессе сварочных работ в атмосферу поступает большое количество вредных компонентов. Ликвидировать их полностью способна специальная вытяжка для сварки. Вентиляция такого типа представляет собой сложную систему, несмотря на особенности конструкции, ее можно сделать своими руками, следуя поэтапной инструкции. Предварительно следует изучить доступные разновидности таких систем и правила их установки.

Необходимость вентиляции в помещении со сваркой

Рабочее место для сварщика оборудуется дополнительными вытяжками

Сварочные работы относятся к категории вредных процессов по причине выделения множества опасных веществ, включая оксиды железа, хрома и марганца, соединения фтора и двуокись кремния. Они опасны для здоровья человека и наносят вред окружающей среде, поэтому каждое помещение, где проводится сварка на постоянной основе, дополняются вытяжками.

Вентиляция сварочного цеха решает несколько основных задач:

• выведение химических компонентов, представляющих угрозу;
• создание и поддержание оптимального микроклимата внутри помещения с учетом его температуры, влажности и в соответствии с нормативами ГОСТа и СНиПа;
• непрерывная подача кислорода.

Воздухообмен в цехах, сварочных участках и постах должен осуществляться в автономном режиме. Если промышленное помещение для сварки находится в одном здании с другими, в них не обустраивают совмещенную вентиляцию. Также не рекомендуется проектировать системы с циклическим и повторным применением воздушных масс. В процессе работ не применяют естественную систему, поскольку существенное выделение тепла в этом случае отсутствует. Перед подачей внутрь пространства воздух доводят до необходимой температуры с учетом погодных условий на улице.

Помимо установки вытяжки для защиты сварщиков от излучения применяют различные средства, в том числе теплоизоляцию нагревающихся поверхностей и экранирование. Теплоизоляционные работы считаются наиболее эффективным способом уменьшить интенсивность лучей и предотвратить возможные ожоги. Специальные материалы и конструкции, например, бетон, кирпич, асбест и войлок используют для оборудования рабочих мест в сочетании с экранами или отдельно от них.

Виды систем вентиляции и правила обустройства

Вытяжка для сварочного поста, установленная по правилам, способна заметно уменьшить концентрацию опасных веществ в атмосфере и минимизировать вред, наносимый окружающей среде. Тип и мощность вентиляторов, а также трассировку воздуховодов выбирают с учетом количества и расположения мест для сварщиков. Вытяжные конструкции можно размещать на крышах цехов или возле них, забор воздуха при этом не должен находиться на участке для выброса загазованной среды.

Местная

Сварочный цех или мастерская имеют местную и общую вытяжки

При создании вытяжки местного типа вентиляцию постов выбирают с учетом величины свариваемых элементов и интенсивности работ. От этих нюансов зависит количество и состав образующихся газов. Благодаря простой схеме и устройству производительность такой системы достигает 5,5 тыс. м³/час. Во время сварки и наплавки крупных изделий на столах, не дополненных устройствами, сварочные аэрозоли убирают с помощью отсосов мобильных агрегатов с фильтрационной вентиляцией. Для некоторых типов работ целесообразно использовать вытяжки подъемно-поворотного вида. Их конструкция включает гибкий шланг диаметром до 200 мм, закрепленный на консоли и направленный в нужную зону. Приемный патрубок при этом размещают на дистанции в 7-8 метров от работника.

Вытяжной зонт, необходимый для сварки, не устанавливают непосредственно над рабочими местами. В таких системах лучше монтировать столы с воздушным отсосом сквозь колосниковую решетку.

Общеобменная

Вытяжные вентиляторы на сварочных постах

Система общеобменного типа включает в себя нагнетающий и вытяжной вентиляторы, а также воздуховоды, оснащенные фильтрами и регулируемыми приточными конструкциями. Такая вентиляция предназначена для обеспечения свежим воздухом всех помещений цеха и уменьшения содержания вредных примесей в атмосфере. Ее стоит выбирать, если в процессе работ используют более 200 г/час электродов на 1 м3 от общего объема помещения. В противном случае притоки воздушных масс будут обеспечиваться естественным путем.

Зимой наружный воздух подают в цех при температуре не ниже +18 градусов. Общеобменная вентиляция для сварочного поста должна быть дополнена фильтрационными элементами, очищающими воздух перед выбросом в пространство. Производительность устройств подбирают так, чтобы обеспечить 10-кратный воздушный обмен. Вертикальная скорость перемещения масс воздуха сохраняется на отметке не ниже 0,1 м/с. Этого значения достаточно для смешивания сред и ликвидации сварочных аэрозолей из зон вне постов.

Внутри замкнутых и полузамкнутых пространств

Для организации вентиляционной системы внутри замкнутого или полузамкнутого пространства предусмотрено несколько доступных схем. В цехе можно создать организованный воздухообмен в одной емкости, куда будет осуществляться подача чистого воздуха снаружи. Далее воздушные массы удаляются механическим способом за счет совместного действия притока и вытяжки. Второй способ включает удаление загрязненных масс возле электросварочных дуг, также существует третий вариант, подразумевающий вентилирование только зоны дыхания работника за счет подачи чистого воздуха под щиток.

Самым распространенным типом системы является схема вентилирования емкости при помощи приточной струи, в которой предусмотрен монтаж гибких шлангов и вентиляторов с высоким давлением. Главное преимущество этого способа заключается в подаче чистого и подогреваемого в холодное время года воздуха с улицы. Цистерны в такой схеме располагают на специально отведенных для этого местах. Чтобы определить объем подаваемого воздуха, его скорость на рабочем участке не должна превышать 0,7-2,0 м/с для ручной сварки. Избежать попадания загрязненного воздуха в цех можно, установив подачу масс с противоположной стороны.

Подаваемая струя очищенного воздуха должна идти по направлению от сварщика к дуге, чтобы вредные вещества не поступали в дыхательную зону. Объем воздуха для подачи должен растворять газы и твердую аэрозольную фазу, которые образуются в процессе работы первого по ходу движения работника.

Вытяжные устройства для сварки

Промышленная консольная вытяжка Афалина

Вытяжки для сварки на производстве делятся на несколько доступных разновидностей. Самыми популярными считаются устройства с подъемно-поворотной конструкцией. Они состоят из приемника воздуха, который можно фиксировать в любом положении при помощи шарниров, а также шланга, соединяющего воздухоприемник и центральную вытяжную систему. Такая конструкция дает возможность ликвидировать 85% опасных для здоровья веществ, поскольку ее можно разместить недалеко от любого сварочного аппарата. Вытяжки помогают полностью очистить воздух на дистанции до 8 метров от места установки. Пользователи отмечают такие модели, как “Лань” и “Спрут”.

На втором месте по востребованности находятся местные отсосы, устанавливать которые необходимо на высоте до 1,5 метров от места сварщика.

Вытяжка над рабочим сварочным столом может быть наружной или внутренней, во втором случае ее подсоединяют к общеобменной вентиляционной системе при помощи специальных шлангов. Чтобы обеспечить правильную циркуляцию воздуха, лучше отдать предпочтение приточной вытяжной вентиляции, обеспечивающей приток воздушных масс со скоростью свыше 40 м³/час.

Обустройство вытяжки своими руками

Самодельная вытяжка для сварочного стола в гараже из пластиковых труб

По правилам и требованиям к нормам безопасности в крупных сварочных помещениях с несколькими постами вентиляционную систему должны устанавливать квалифицированные специалисты, способные провести точные расчеты. В небольших цехах систему воздухообмена можно создать самостоятельно по чертежам, следуя стандартной инструкции. В этом случае работы делят на два этапа. В первую очередь ставят вытяжку приточного типа, использующую смешанный тип подачи и выхода воздуха в горизонтальном и вертикальном режиме, второй вариант является более предпочтительным:

1. Возле стены с выходом на улицу оборудуют вентиляционную камеру, в которой устанавливают вентилятор, оснащенный функциями фильтрации, охлаждения и подогрева воздуха.
2. В стене делают отверстие, через которое вентилятор будет забирать свежий воздух.
3. От камеры вентиляции к потолку прокладывают канал, для подачи воздуха.
4. На чердаке устанавливают дополнительный вентилятор, оснащенный очищающими фильтрами для воздуха. От него на крышу проводят специальную трубу, выводящую отработанные воздушные массы.
5. В потолке делают два-три отверстия, которые подводят к чердачному вентилятору при помощи вентиляционных каналов.

Когда общая система воздухообмена будет готова, можно приступать к установке местной линии. Вентиляция для сварочного поста такого типа представляет собой отсосную конструкцию, от которой прокладывают канал в сторону кровли. Ее подбирают с учетом комплектации производственного предприятия для конкретного цеха.

Местная вытяжка способна выводить большую часть загрязнений в автономном режиме, предотвратив их распространение по всему помещению. При необходимости монтируют мобильный отсос, перемещающий вытяжку совместно со сварочным аппаратом.

Как определить правильный размер выхлопной трубы

В приведенных ниже таблицах приведены основные справочные данные, которые помогут вам определить размер выхлопной трубы, необходимый для сбалансирования предотвращения чрезмерного противодавления при поддержании адекватной скорости выхлопных газов.

Примечание редактора: Легко читаемые таблицы размеров трубок заменяют наш оригинальный калькулятор диаметра выхлопных газов для простоты использования.

Объем двигателя	л.с.	Диаметр трубы для одинарной выхлопной системы	Диаметр трубы для двойной выхлопной системы
150-200	100	2.0	2,0
	150	2,25	2,0
	200	2,5	2,0
200-250	150	2,25	2,0
	200	2,5	2,0
	250	2,5	2,25
250-300	200	2.5	2,0
	250	2,5	2,25
	300	3	2,5
300-350	250	3,0	2,25
	300	3,0	2,5
	350	3,5	2,5
350-400	300	3. 0	2,5
	350	3,5	2,5
	400	4,0	3,0
400-450	350	3,5	2,5
	400	4,0	3,0
	450	4,0	3,0
450-500	400	4.5	3,5
	450	4,5	3,5
	500	4,5	3,5

Математика системы быстрого выхлопа

Easy Way To Estimate : Ваша впускная система должна иметь расход 1,5 кубических футов в минуту на мощность двигателя, а выхлопная система должна расходовать 2,2 кубических футов в минуту на каждую мощность двигателя.

Хороший способ оценить : Возьмите число оборотов двигателя x объем двигателя, затем разделите на два. Это объем забора. Используйте тот же объем воздуха для выхлопной системы, но затем поправьте на тепловое расширение (вам нужно знать температуру выхлопа, чтобы во всем разобраться).

Расчетный размер выхлопной трубы : Хороший участок прямой трубы будет пропускать около 115 кубических футов в минуту на квадратный дюйм площади. Вот краткая таблица, в которой показано, сколько кубических футов в минуту будет протекать каждый стандартный размер трубы, а также расчетная максимальная мощность для каждого размера трубы:

Диаметр трубы (дюймы)	Площадь трубы (в 2 )	Всего куб.футов в минуту (оценка)	Макс. Л.с. на трубу	Макс. Л.с. для двойной выхлопной системы
1 1/2	1.48	171	78	155
1 5/8	1,77	203	92	185
1 3/4	2,07	239	108	217
2	2,76	318	144	289
2 1/4	3,55	408	185	371
2 1/2	4. 43	509	232	463
2 3/4	5,41	622	283	566
3	6,49	747	339	679
3 1/4	7,67	882	401	802
3 1/2	8,95	1029	468	935

ПРИМЕЧАНИЕ: Эти цифры являются приблизительными.Предполагается, что все трубы изготовлены из стали 16 калибра.

Размеры и установка выхлопных компонентов ~ ID по сравнению с OD

Узнайте о том, как измеряются отдельные компоненты выхлопной системы, как они подходят друг к другу, и какие инструменты и методы вам понадобятся для сборки хорошо подогнанной, герметичной, индивидуальной выхлопной системы.

Карл Приттс, технический консультант Summit Racing, объясняет измерения внутреннего диаметра (ID) и внешнего диаметра (OD) и показывает различные варианты зажимов и соединений в зависимости от конкретных компонентов…

Противодавление выхлопных газов и Диаметр трубки

Узнайте об обратном давлении, о том, как оно работает и почему это важно для вашего двигателя.

Al также даст вам разбивку выхлопной трубы какого диаметра вы должны выбрать в зависимости от того, какой выхлоп вы выберете: одинарный или двойной, и мощности вашего двигателя.

Основы лазерной выхлопной системы

Подключение к лазеру, показывающее алюминиевую гибкую трубу, прикрепленную с помощью металлических хомутов. Мы все видели — а иногда и учуяли — когда работает лазер. Мы видели дым при гравировке дерева, а также уловили уникальный аромат. Современные системы лазерной гравировки очень безопасны и производительны при правильной установке и эксплуатации, однако ключевым компонентом безопасной работы лазерной системы является система вытяжной вентиляции. Во время операции гравировки и резки лазером образуются дым и твердые частицы, поскольку гравировальный материал испаряется лазером.Лазерная система предназначена для облегчения эффективного удаления дыма и твердых частиц, вытягивая их из помещения с помощью вытяжной системы. Многие из материалов, обработанных лазером, выделяют пары и запахи, которые не являются ни приятными, ни безопасными для дыхательной системы человека. Эти выхлопные газы, выделяемые при гравировке или резке, безопасны при правильной вентиляции с помощью правильно спроектированной вытяжной системы. Правильно работающий выхлоп будет обеспечивать безопасность внутреннего пространства лазерного очистителя и воздуха вокруг лазера.С другой стороны, использование неправильно спроектированной системы может создать неприятную рабочую среду и подвергнуть оператора воздействию небольшого количества паров в воздухе. Вы обнаружите, что здравый смысл, правильные материалы и хорошая базовая конструкция делают создание превосходной выхлопной системы простым и доступным по цене. Настройка выхлопной системы Первым делом необходимо проконсультироваться с руководством производителя вашего лазера, чтобы определить поток воздуха и давление, необходимые для настройки выхлопной системы для вашего лазера.Эти характеристики даны в кубических футах в минуту (CFM) для воздушного потока и в дюймах водяного столба или статическом давлении для давления. Типичная спецификация выхлопа для настольной лазерной системы размером 12 дюймов x 24 дюйма будет составлять 500 кубических футов в минуту при статическом давлении 6 дюймов. Имейте в виду, что эти характеристики объема и давления воздуха необходимы на выходе выхлопа лазерной системы. а длина воздуховода уменьшит воздушный поток и давление. Как правило, количество изгибов должно быть минимальным, а длина воздуховода — как можно короче, чтобы обеспечить надлежащий воздушный поток и давление. Основы правильного воздуховода Поскольку безопасная работа имеет первостепенное значение, мы хотим использовать правильные материалы, которые обеспечат нам безопасную и долговечную выхлопную систему. Основной канал должен быть выполнен из металлического канала диаметром 4 или 6 дюймов. Один из самых популярных и экономичных материалов для каналов для лазерных лучей часто называют оцинкованной стальной «тепловой трубкой». Такой же тип металлических каналов используется в большинстве систем воздушного отопления и охлаждения. Доступные в магазинах товаров для дома, таких как Lowes и Home Depot, эти воздуховоды быстро режутся ножницами для жести и могут быть легко собраны с помощью различных регулируемых колен и других фитингов. Большинство лазерных систем имеют порт диаметром 4 дюйма, поэтому канал диаметром 4 дюйма будет достаточным, но если общая длина канала превышает 35 футов, канал диаметром 6 дюймов будет более эффективным и обеспечит больший поток воздуха. Уменьшение количества трения воздух, проходящий через воздуховод, является идеальным, поэтому настройте воздуховод как можно короче с минимальным количеством изгибов и изгибов, насколько это возможно. Если вы сомневаетесь в оптимальном размере воздуховода, я бы рекомендовал использовать следующий больший размер, например 6 Диаметр «против 4». При выборе типа воздуховода используйте только металлический воздуховод.В частности, никогда не используйте для воздуховодов пластмассовые или резиновые материалы! Зачем нужен металлический воздуховод? Металлическая труба позволяет электрически заземлять всю систему воздуховодов от лазера до выхлопного отверстия, выходящего из здания.

Настенный вытяжной вентилятор с дистанционным переключателем.

Проблема с использованием труб из ПВХ и других непроводящих материалов для воздуховодов заключается в том, что движущийся поток переносимых по воздуху частиц накапливает заряд статического электричества, который в конечном итоге может вызвать статический электрический заряд.Статическая искра в присутствии определенных концентраций частиц в воздухе может вызвать пожар или, в крайних случаях, даже взрыв. Это очень опасно, и это необходимо учитывать при проектировании любой системы вентиляции. Металлический воздуховод по своей природе рассеивает статическое электричество, которое в противном случае может накапливаться, поэтому наличие электрического заземления и воздуховода, и двигателя вентилятора добавит дополнительный уровень защиты. Это должно быть сделано с помощью провода, соединяющего систему воздуховодов с источником электрического заземления, например, металлическим трубопроводом, трубой для холодной воды или металлическим стержнем, вбитым в землю. Подходящим заземляющим проводом может быть зеленый изолированный провод или неизолированный провод, прикрепленный винтом к воздуховоду и заземляющему соединению. Рекомендуется герметизировать каждый шов и стык металлического воздуховода, чтобы исключить любые утечки воздуха. Герметизировать воздуховод можно двумя способами, и я бы рекомендовал использовать любой из них. Первый заключается в использовании герметичного герметика, который помещается в трубку и наносится перед сборкой воздуховода. Этот продукт продается в центрах по благоустройству дома, как правило, рядом с частями воздуховода.Герметик сильно сохнет, но остается гибким, обеспечивая надежное уплотнение. Другой способ герметизировать воздуховод — использовать специальную алюминиевую ленту. Не используйте тканевую ленту или клейкую ленту, даже если это может показаться правильным. Алюминиевая лента специально разработана для герметизации металлических каналов и доступна в вашем местном центре по ремонту дома. Оберните ленту вокруг всех швов, включая локти. № При креплении металлических труб к воздуховоду всегда лучше использовать самонарезающие винты для листового металла, чтобы скрепить секции вместе.При использовании этих винтов предварительное сверление не требуется. Система воздуховодов, скрепленных винтами, будет более надежной и менее подвержена утечкам в течение многих лет. Он также усиливает заземляющее соединение, обеспечивая металлический контакт между участками труб. Это соединение в сочетании с надлежащей лентой сделает соединение воздуховода более прочным и удержит любые пары там, где они должны быть — внутри воздуховода! Также рекомендуется проложить небольшой кусок гибкого воздуховода между лазерной системой и жестким металлическим воздуховодом.Это позволяет немного перемещать лазер, когда это необходимо для доступа для обслуживания. Он также предотвращает распространение вибрации вытяжного вентилятора по воздуховоду к лазеру. Этот канал также упрощает подключение к лазеру. Просто наденьте гибкий воздуховод на выхлопное отверстие лазерной системы и затяните хомут. Использование гибкого воздуховода правильного типа имеет решающее значение. Для этой части выхлопной системы используйте только один алюминиевый. Никогда не используйте какие-либо пластиковые гибкие шланги, особенно те, которые имеют змеевик внутри.Хрупкий пластиковый шланг с вентиляционным отверстием может разрушиться под давлением вакуума и резко уменьшить воздушный поток, не говоря уже о том, что он создает опасность пожара, если вы когда-нибудь разовьете пожар внутри вашего лазера. Также важно, чтобы количество гибких воздуховодов, используемых в вашей системе, было минимальным, чтобы обеспечить максимально эффективный воздушный поток и избежать ненужных поворотов и скручиваний. Следующая статистика даст вам представление о влиянии потока воздуха в гибких шлангах и коленах вашей системы воздуховодов.С точки зрения ограничения воздушного потока, гибкий шланг длиной 5 футов будет доставлять такое же количество воздуха, как прямая труба длиной 15 футов. Точно так же установка двух колен под углом 90 градусов в пределах участка трубы уменьшит воздушный поток на 12 футов прямой трубы. Таким образом, хитрость при проектировании правильно спроектированной системы воздуховодов заключается не только в учете длины участка воздуховода, но и в добавлении дополнительной пропускной способности, чтобы компенсировать ограничения потока, вызванные изгибами, изгибами и гибкими участками труб, встроенными в систему.

Подключение к лазеру, показывающее настенный кронштейн, алюминиевую гибкую трубку и зажим для шланга. Вентиляционное отверстие для лазера, заземленное на трубу холодной воды с помощью зажима для трубы и куска провода, подключенного к каналу.

Как насчет вентилятора? Конечно, сам вентилятор является неотъемлемой частью вытяжной системы. Указанные ранее характеристики CFM и давления важны при выборе размера и типа вентилятора для нашей вытяжной системы. Тип вентилятора, который мы должны использовать, — это крыльчатка с электродвигателем мощностью 1/2, 3/4 или 1 л.с. для его питания.Выберите вентилятор, рассчитанный на продолжительный режим работы и имеющий в двигателе бронзовые или шариковые подшипники. Вытяжной вентилятор с такими характеристиками прослужит вам долгие годы безотказной службы. Поскольку длина и размер воздуховода, а также количество изгибов на участке уменьшают поток воздуха и давление, важно выбрать вытяжной вентилятор правильного размера. Для расчета точного расхода воздуха потребуется специалист по ОВК или использование более распространенного метода небольшого увеличения размера вентилятора, чтобы обеспечить адекватный расход и давление.Простое практическое правило: если у вас настольная лазерная система размером 20 дюймов x 24 дюйма и длина воздуховода 20 футов или меньше, вентилятора мощностью 1/2 лошадиных силы, рассчитанного на 660 кубических футов в минуту при статическом давлении 4 дюйма, будет достаточно для удовлетворения требований. спецификации производителя системы. Если у вас более длинный участок воздуховода или более трех или четырех изгибов в канале, вам потребуется вентилятор большего размера и, возможно, более крупный воздуховод. Хорошей идеей может быть консультация с компанией по ОВК. на всякий случай Важным критерием проектирования является расположение вытяжного вентилятора вдоль воздуховода.Имейте в виду, что электродвигатель и лопасть вентилятора вместе могут издавать гудящий шум, который может превышать 50 децибел. Поэтому по возможности лучше всего устанавливать вентилятор вне помещения. Если вы не можете найти вытяжной вентилятор снаружи, я бы рекомендовал отодвинуть его как можно дальше от лазерной системы. Расположение вытяжного вентилятора в дальнем конце воздуховода добавляет важный бонус безопасности в дополнение к более низкому уровню шума. Поскольку вентилятор расположен в дальнем конце воздуховода, он создает вакуумное давление, которое по существу всасывает воздух из воздуховода. Одно из преимуществ безопасности состоит в том, что при разрыве уплотнения, вызывающем небольшую утечку воздуха, воздух из помещения будет просачиваться в воздуховод, а не опасные пары, попадающие в рабочую среду. Установка вентилятора на дальнем конце воздуховода также уменьшит запах и испарения, которые в противном случае могли бы проникнуть в рабочую зону, что сделает его более безопасным в долгосрочной перспективе. Однако расположение вентилятора на крайнем конце воздуховода вызывает небольшую логистическую проблему с включением и выключением вентилятора.Лучший способ решить эту проблему — попросить электрика установить электрическую розетку рядом с вентилятором, чтобы подключить вентилятор, и провести провод к настенному выключателю рядом с вашим лазером, что позволит вам удобно включать и выключать вентиляционную систему по мере необходимости. . Еще одно решение — использовать дистанционно управляемый переключатель, как у вашего телевизора, с приемником, подключенным к переключателю включения / выключения на вентиляторе. Это удаленное устройство должно быть способно обрабатывать ток вытяжного вентилятора, поэтому обязательно приобретите промышленный удаленный переключатель, рассчитанный на работу в тяжелых условиях, который подойдет для этой задачи.Как и ваш пульт от телевизора, удаленные переключатели работают от батареек, поэтому их можно разместить в пределах досягаемости вашей лазерной системы. Подпиточный воздух Одним из важных критериев проектирования любой системы отопления, охлаждения или вентиляции является «подпиточный воздух» или «замещающий воздух». Это основано на идее, что всякий раз, когда вы нагнетаете воздух в герметичное помещение (давление воздуха), не предоставляя средств для выхода того же объема воздуха, результатом является «повышение давления» в атмосфере в помещении. Или, если ваша лазерная система вентиляции всасывает воздух из герметичного помещения, это создает вакуум, если вы не предоставите источник свежего воздуха для замены воздуха, который вы удаляете. Это служит той же цели, что и возврат воздуха в каждую комнату дома с системой воздушного отопления или охлаждения. Источник подпиточного воздуха важен в любой лазерной вентиляционной системе. Без достаточного количества замещающего воздуха эффективность системы может снизиться, и в крайних случаях пользователи лазеров сообщают о симптомах тошноты или головокружения от вдыхания паров лазера из-за неспособности вентиляционной системы удалять пары из помещения, работающего под вакуумом. Имейте в виду, что потребности в подпиточном воздухе могут быть значительными.Например, если ваша система вентиляции рассчитана на 500 кубических футов в минуту, замещающий воздух — это объем воздуха, который содержится в комнате примерно 8’x8’x8 ‘. Мы говорим об удалении такого количества воздуха за минуту. Временная система подачи воздуха для подпитки может быть такой же простой, как открытие окна в рабочей зоне, хотя это может быть не очень практично в коммерческом магазине. Пользователи часто обеспечивают замену воздуха, проложив отрезок воздуховода снаружи к лазеру (рядом с ним). Некоторые коммерческие системы включают теплообменники для «смягчения» температуры воздуха, приближающейся к комнатной температуре, когда он поступает в магазин.

Крупным планом выхлопной канал, на котором виден настенный кронштейн и соединение трубы, которое было прикреплено с помощью трех винтов для листового металла и заклеено алюминиевой лентой.

Некоторые пользователи рекомендуют выполнить простой самостоятельный тест на соответствие вашего аппарата для подачи подпиточного воздуха.Тест предполагает, что кто-то встанет рядом с вентилятором (чтобы он или она могли слышать вентилятор) и закроет все двери и окна в лазерную комнату. Затем откройте хотя бы одну дверь и / или большое окно, чтобы воздух свободно попадал в комнату. Если вы слышите, как вентилятор начинает работать, когда он меняет свою высоту, когда комната полностью закрыта, это указывает на недостаток подпиточного воздуха, что является потенциально опасным состоянием. Однако этот тест «сделай сам» не является надежным на 100%, поэтому рекомендуется проконсультироваться со специалистом по HVAC. Помещения с регулируемой температурой Обогрев или, в некоторых случаях, охлаждение помещения, в котором установлен лазерный гравер, может быть проблемой, особенно если вы выпускаете воздух с регулируемой температурой со скоростью около 500 кубических футов в минуту. Лазер втягивает воздух в корпус, а затем вытяжной вентилятор вытягивает его наружу. Если вытяжка лазера создает дополнительную нагрузку на вашу систему нагрева / охлаждения, одним из решений является присоединение воздуховода для свежего воздуха ко входу системы лазерной гравировки.Этот тип воздуховода потребует сложной работы для подключения к лазеру, но он позволит лазерной системе втягивать воздух снаружи, который затем будет выходить обратно на улицу. Было бы лучше оставить этот тип изготовления специальной вентиляции вашему специалисту по HVAC. Конец воздуховода Не забывайте, что конец вытяжного воздуховода, называемый трубой, так же важен, как и все другие факторы проектирования. Очень важно отводить пары от лазера вверх и от здания, поэтому дымовая труба должна подниматься на 2–3 фута над самой высокой частью крыши.Труба, на которую часто не обращают внимания, но которая очень важна для вывода дыма из здания, закрывается крышкой, которая предотвращает попадание воды, птиц и других посторонних предметов в вытяжной канал. Отсутствие трубы или слишком маленькая труба может привести к втягиванию дыма обратно в здание с помощью кондиционера или вентиляторной системы, что приведет к появлению сильного запаха и нездоровой рабочей среде. Хорошая выхлопная система = Happy Laser Хорошая выхлопная система лазера — это тихая система, которая удаляет дым и запахи, помогает уменьшить искры и пламя и создает безопасную рабочую среду. Результатом наличия такой системы будет улучшение качества гравировки и резки, что приведет как к уменьшению количества дыма на деталях, так и к необходимости чистки внутри лазерной системы. Создание качественной выхлопной системы также является важной мерой безопасности при эксплуатации лазерной системы. Короче говоря, потратив время на разработку и установку простой, прочной и качественной выхлопной системы, вы обеспечите себе долгие годы без дыма и безотказной работы. Ссылки: Разработка системы сбора пыли в соответствии со стандартами NFPA Гэри Джонсон http: // www.nordfab.com/view/as sets / Lithuania / GaryJohnsonArticle.pdf Руководство по проектированию системы обработки воздуха По системам обработки воздуха http://www.airhand.com/downloads/Air_Handling_Design_Guide.pdf OSHA Dust Control Systems http://www.osha.gov/SLTC/silicac rystalline / dust / chapter_3.html

Рекомендации по выхлопной системе — остерегайтесь прямых труб

Одним из самых популярных дополнений для улучшения характеристик автомобиля является модернизированная выхлопная система, и на это есть веская причина: правильно спроектированная и настроенная выхлопная система может увеличить крутящий момент и мощность в широких оборотах ассортимент.

Но как насчет ненастроенной системы или выхлопной системы, сделанной своими руками? Давай выясним.

Как сказано во вступлении, правильно спроектированная и настроенная выхлопная система может увеличить крутящий момент и мощность в широком диапазоне диапазона мощности. Хотя это увеличение обычно невелико — мы говорим об увеличении на 2-3%, — модификация предлагает несколько преимуществ:

1. Обновление выхлопной системы относительно дешево. Если вы уже выполнили настройку двигателя и воздухозаборник, выхлопная система — это ваш следующий лучший вариант повышения производительности.
2. Модернизация выхлопных систем практически без риска. Если вы инвестируете в систему качества, вам не нужно беспокоиться о проблемах с надежностью или производительностью.
3. На обновлении весело водить. Обычно выхлопные системы приятны на слух и делают вождение еще более приятным.

К сожалению, существует немало недоразумений относительно того, как работает выхлопная система. В то время как настроенная послепродажная выхлопная система добавит мощности, система DIY или прямая труба, скорее всего, повредят производительности, а не улучшат ее.

Удаление мусора — ключ к максимальной производительности выхлопной системы

Выхлопные газы двигателя должны поддерживать определенную минимальную и максимальную скорость при прохождении через выхлопную систему. Это связано с тем, что выхлопные газы, которые движутся в этом диапазоне скоростей, способствуют так называемой очистке .

В цилиндрах вашего двигателя происходит продувка. На короткий момент после рабочего такта (но до такта впуска) выпускные и впускные клапаны открыты.В этот момент продувка действует как вакуумный насос — правильно настроенная выхлопная система вытягивает выхлопных газов из цилиндра. Это гарантирует, что цилиндр опорожняется от выхлопных газов и заполняется чистым воздухом, что приводит к более эффективному (и более мощному) сгоранию.

Проблема в том, что продувка происходит только тогда, когда выхлопные газы проходят через выхлопную систему с правильной скоростью. Если они двигаются слишком медленно, эффекта вакуума нет. Если они едут слишком быстро, время будет отключено, и эффекты уборки будут сведены к минимуму.

По сути, если вы хотите максимизировать очистку и мощность двигателя, ваша выхлопная система должна быть настроена на ваш двигатель.

Выхлопные трубы гоночного стиля предназначены для гоночных автомобилей, а не для уличных автомобилей

Большинство людей склонны думать о выхлопной системе как о сливной трубе — чем больше труба, тем эффективнее слив. Это неверно по двум причинам:

1. Выхлоп — это нагретый газ. Проходя через выпускной коллектор, каталитический нейтрализатор и глушитель, газ охлаждается.По мере остывания газ становится более плотным. По мере того, как он становится более плотным, скорость меняется. Поэтому вы не хотите, чтобы выхлопные газы охлаждались слишком быстро ИЛИ оставались горячими слишком долго.

2. Объем выхлопных газов изменяется с частотой вращения. На красной линии ваш двигатель производит много горячего выхлопного газа. На холостом ходу он производит очень мало. В результате выхлопная система, которая хорошо работает при 5000 об / мин, будет слишком большой для двигателя на холостом ходу. Точно так же выхлопная система, настроенная на 2000 об / мин, будет, по крайней мере, несколько ограничивающей при более высоких оборотах.

Когда гоночная команда получает в свои руки серийный автомобиль, первое, что они делают, это заменяют заводской выхлоп на более крупную систему послепродажного обслуживания, не имеющую глушителя. Они делают это, потому что гоночные автомобили проводят большую часть своего времени, разъезжая на высоких оборотах. Большой, ничем не ограниченный выхлоп — отличная идея, когда вы пытаетесь добиться максимальной производительности. Вам нужна выхлопная система, которая облегчит очистку, когда двигатель работает максимально быстро.

Но если вы ведете автомобиль по улице, ваша средняя частота вращения будет составлять от 1500 до 4500 об / мин. В большинстве случаев ваш двигатель будет иметь скорость около 2000 об / мин. В результате стандартная выхлопная система вашего автомобиля рассчитана (и настроена) таким образом, чтобы облегчить очистку от 1500 до 4500 об / мин.

… выхлопная система в стиле гоночного автомобиля — плохая модернизация для уличного автомобиля.

Следовательно, выхлопная система в стиле гоночного автомобиля — плохая модернизация для уличного транспортного средства. Уличные автомобили нуждаются в хороших характеристиках на стоп-сигналах и на съездах с шоссе. Прямая труба, например, может вызвать увеличение скорости выхлопных газов.Это, вероятно, снизит производительность двигателя ниже 2000 или 2500 об / мин, из-за чего ваш автомобиль будет немного медленнее запускаться со светофора. Ваш двигатель может показать больше мощности на динамометрическом стенде — и может даже проехать четверть мили немного быстрее — но на улице он не будет быстрее.

Уличным автомобилям нужны выхлопные системы (и глушители), настроенные для улицы

Резюме:

• Выхлопные системы предназначены для облегчения очистки
• Промывка происходит, когда выхлопные газы поддерживают определенный диапазон скоростей
• Выхлопные системы гоночного типа настроены на максимальную очистку на высоких оборотах, что делает их плохим выбором для уличных автомобилей

Автопроизводители делают все возможное, чтобы настроить штатную выхлопную систему вашего автомобиля. Они выбирают конкретный диаметр выхлопной трубы не просто так, и они также не зря устанавливают расстояние между коллектором и глушителем. Хотя OEM-конфигурация может быть абсолютно улучшена, эти улучшения должны выполняться кем-то, кто разбирается в скорости выхлопных газов.

Производители выхлопных систем, такие как Borla, Corsa, Flowmaster, Magnaflow, COBB Tuning и т. Д., Имеют процессы проектирования настроенных выхлопных систем для уличных транспортных средств. Когда вы покупаете настроенную выхлопную систему с обратной катушкой, вы получаете систему, которая в значительной степени сохраняет оригинальную конструкцию с точки зрения скорости выхлопных газов.Значит, это хорошее обновление.

Но если вы возьмете ножовку, отрежете глушитель OEM и приварите к нему кусок трубы, невозможно узнать, какое воздействие это окажет на ваш автомобиль. Вообще говоря, удаление глушителя увеличивает скорость выхлопной системы. Это лишит ваш двигатель низкого крутящего момента.

Практические правила модернизации выхлопной системы

Таким образом, ваша выхлопная система OEM лучше, чем вы думаете. Хотя его можно улучшить, вы должны быть осторожны с тем, как его изменять.Вообще говоря:

1. Вы никогда не захотите ничего удалять или удалять. Снятие глушителя или каталитического нейтрализатора может серьезно снизить производительность двигателя. Головка блока цилиндров, выпускной коллектор и заводской выпуск — это настроенная система. Если вы удалите одну из частей, у вас гораздо больше шансов потерять мощность, чем увеличить ее.
2. Купите настроенную систему, если можете себе это позволить. Настроенная система возврата кошек — отличное обновление, так как она проверена и зарекомендовала себя на стенде.Они также обычно изготавливаются в соответствии со спецификациями OEM (например, из труб из нержавеющей стали и изогнутой оправки).
3. Если вы не можете или не хотите настраивать систему, вносите постепенные изменения. Если вы действительно хотите удалить глушитель, попробуйте заменить его на глушитель с прямым проходом. Если вы сделаете снимок автомобиля до и после, вы сможете увидеть, как ваш новый глушитель повлиял на производительность. Затем вы можете решить, нужно ли вам снимать глушитель или снова ставить заводской глушитель.
4. Узнайте, как размер трубы влияет на производительность. На этой диаграмме показаны идеальные диаметры выхлопных труб для различных уровней мощности двигателя. Хотя диаграмма является приблизительным инструментом, она может служить хорошим ориентиром при выборе размера глушителя и т. Д.

Удачи вам в следующем обновлении выхлопной системы!

Примечание редактора: Этот рассказ Джейсона Ланкастера является продолжением статьи «Прямая выхлопная труба» или «Удаление глушителя». Это касается технических деталей, которые лишь вкратце затронули в оригинальной статье. Большое спасибо Джейсону за эту замечательную историю. Я знаю, что кое-что узнал сегодня.

Как подобрать вытяжной вентилятор для ванной комнаты

Вытяжные вентиляторы для ванной комнаты или вентиляционные вентиляторы требуются NEC (Национальный электротехнический кодекс) и местным строительным нормам для любой ванной комнаты, в которой нет окна, которое можно открыть для обеспечения вентиляции, а в некоторых юрисдикциях они необходимы, даже если окна присутствуют. Вентилятор выполняет две важные функции: удаляет горячий влажный воздух и устраняет запахи. Горячий влажный воздух вызывает рост плесени, а запахи вызывают общие неприятные ощущения.

Но установка слабого вентилятора небольшого размера практически не стоит усилий, даже если вентилятор соответствует минимальным требованиям. Важно понимать, какого размера вентиляторы и как получить вентилятор подходящей мощности для вашего помещения.

Стандартный размер вентилятора

Вентиляторы для ванной рассчитаны на количество воздуха, которое они могут перемещать, измеряемое в кубических футах в минуту, или CFM . Стандартный размер вентилятора применяется к ванным комнатам площадью 100 квадратных футов или меньше.Основное правило гласит, что вам нужно не менее 1 куб. Фута в минуту на квадратный фут площади комнаты.

Чтобы определить площадь вашей ванной комнаты, умножьте длину на ширину. Например, если ваша ванная комната имеет ширину 6 футов и длину 9 футов, ее квадратный метр составляет 54. Следовательно, в ней должен быть вентилятор мощностью не менее 54 кубических футов в минуту. Но прежде чем приступить к покупкам, следует учесть несколько моментов.

• Во-первых, рекомендуется немного увеличить размер вентилятора. Например, в нашем образце площадью 54 квадратных фута рекомендуется установить вентилятор на 60 кубических футов в минуту.
• Во-вторых, если в вашей ванной комнате есть гидромассажная ванна или отдельные комнаты или ниши, вам может понадобиться более одного вентилятора.
• Минимально допустимый размер вентилятора составляет 50 кубических футов в минуту, поэтому, если ваша ванная комната, например, составляет всего 42 квадратных фута, вам все равно понадобится вентилятор на 50 кубических футов в минуту.

Размеры для больших ванных комнат

Для ванных комнат площадью более 100 квадратных футов вытяжные вентиляторы могут иметь размер в соответствии с количеством светильников в комнате. Чтобы рассчитать по этой формуле, сложите требуемые значения CFM для всех светильников:

Например, если в вашей ванной комнате есть только душ и туалет, ей необходим вентилятор на 100 кубических футов в минуту, а для ванной комнаты с гидромассажной ванной, туалетом и душем требуется вентилятор на 200 кубических футов в минуту.

Другой метод расчета полезен для больших комнат с высокими потолками (более 8 футов): в этом методе умножьте квадратные метры на высоту потолка, разделите на 60 (минут в час), затем умножьте на 8 (рекомендуемое количество воздуха). обменов в час). Например, для комнаты площадью 120 квадратных футов с потолком высотой 10 футов:

1. 120 x 10 = 1200
2. 1200 разделить на 60 = 20
3. 20 x 8 = 160 кубических футов в минуту

Может понадобиться второй вентилятор

Если в вашей ванной комнате есть туалет или душ, закрытый дверью, рекомендуется установить для этой зоны отдельный вытяжной вентилятор. Если замкнутое пространство невелико, достаточно вентилятора на 50 куб. В противном случае используйте соответствующий расчет, исходя из размера комнаты. Просто помните, что для работы вентилятору необходим воздушный поток. Если дверца шкафа закрыта и в нижней части дверцы нет зазора, вентилятор будет испытывать недостаток «подпиточного» воздуха и будет работать плохо. Если зазор под дверью в ограждении составляет менее 5/8 дюйма, вам следует оставлять дверь слегка приоткрытой, когда вы пользуетесь туалетом или душем с работающим вентилятором.Другое решение — установить дверь с жалюзи, обеспечивающую приток воздуха.

Совет по установке

Современные вентиляторы выпускаются в различных вариациях, которые могут включать в себя потолочные светильники, лампы обогрева или иногда даже динамики с голубым зубом. Следуйте тем же рекомендациям по помещению для определения мощности вентилятора устройства, но имейте в виду, что вентиляторы с принадлежностями, особенно нагревательными лампами, скорее всего, потребуют отдельной выделенной цепи. Если вытяжной вентилятор является просто вытяжным вентилятором, без надстроек, большинство местных правил по установке электрооборудования разрешают его питание от той же общей цепи освещения, которая управляет осветительными приборами в комнате.

Как установить выхлопную систему в автомобиле

Выхлопная система вашего автомобиля играет несколько очень важных ролей в обеспечении его эффективной и тихой работы. Он помогает перемещать выхлопные газы, создаваемые двигателем, от передней части автомобиля к задней, где они выбрасываются. Некоторые компоненты выхлопной системы, такие как резонатор и глушитель, также помогают приглушить звук двигателя. Без выхлопной системы каждая машина звучала бы так же громко, как гоночная.

Если вы хотите установить новую выхлопную систему, есть большая вероятность, что вы либо хотите обновить выхлопную систему вашего автомобиля для обеспечения звука и производительности, либо, возможно, существующая выхлопная система вашего автомобиля устарела и заржавела и больше не выполняет свою работу. эффективно. Имея подходящие инструменты, детали и терпение, вы можете выполнить установку выхлопной системы самостоятельно. Эта работа довольно проста, если вы используете точно подогнанные запасные части.

Если вы ищете несколько дополнительных лошадиных сил и более глубокий звук, то это будет забавное обновление, которое может вызвать несколько любопытных бровей после завершения установки.

Часть 1 из 2: Как работает выхлопная система

Вся выхлопная система состоит из пяти основных компонентов.

• Совет : В этой статье речь пойдет о замене выхлопной системы с задней стороны каталитического нейтрализатора.

Часть 2 из 2: Установка выхлопной системы

Необходимые материалы

• 6 торцевых головок — от 10 мм до 19 мм.
• Подъемник напольный
• Прокладки — новые и необходимое количество для автомобиля
• Перчатки
• Оборудование — новые болты и гайки для сборки нового выхлопа
• Penetrating Oil (лучше всего использовать PB Blaster)
• Трещотка
• Запасная система выпуска с болтовым креплением
• Подвески выхлопные резиновые — новые.
• Защитные очки

• Стойки безопасности x 4

• Совет : Покупка запасного комплекта выхлопной системы обычно включает в себя новое оборудование, прокладки и подвески. Обязательно приобретите их отдельно, если это не так.

Шаг 1: Приобретите выхлоп . Рекомендуется приобрести выхлопную систему с болтовым креплением для вашего конкретного автомобиля. Вы можете найти лучшие предложения либо для заводской замены, либо для высокопроизводительной выхлопной трубы.

• Совет : Большинство запчастей можно приобрести в местном магазине запчастей, в Интернете, в местном магазине выхлопных систем или в представительстве вашего автомобиля.

• Совет . Всегда проверяйте местные законы об установке выхлопной системы вторичного рынка, чтобы убедиться, что она разрешена для дорожного использования или чего-то подобного. Хорошее место для проверки — Бюро ремонта автомобилей вашего штата.

Шаг 2: Припаркуйтесь на ровной поверхности . Убедитесь, что автомобиль стоит на ровной поверхности и выключен.

Шаг 3: Поднимите автомобиль . Безопасно поднимите автомобиль над землей с помощью напольных домкратов и подъемников. Расположите все четыре точки домкрата под автомобилем.

Шаг 4: Распылите оборудование . Обильно опрыскайте все оборудование (гайки и болты) PB Blaster и дайте ему впитаться в течение 5 минут или около того.

Шаг 5: Снимите глушитель . Начните с задней части автомобиля и сначала снимите глушитель, используя торцевую головку соответствующего размера 6 и трещотку.

Необходимо снять два болта с глушителя. После снятия крепежа снимите глушитель с резиновых крючков и полностью снимите его с автомобиля.

Отложите в сторону. Если ваш автомобиль оснащен двумя глушителями, вы повторите процесс для второго глушителя.

• Наконечник : Не используйте на этом этапе 12-гранные головки. Они могут привести к закруглению гаек и болтов, что затруднит их снятие.

• Совет : распыление WD40 на резиновые подвески поможет соскользнуть и соскользнуть с компонентов выхлопной системы

Шаг 6: Отсоедините от катализатора . Снимите прикрученную среднюю часть выхлопной трубы с каталитического нейтрализатора.

• Фланец (внешняя кромка), подсоединенный к концу каталитического нейтрализатора, может иметь два или три болта, которые необходимо снять.После снятия оборудования снимите трубопровод с резиновых подвесок и отложите его в сторону.

Шаг 7: Снимите резиновые подвески . Снимите с автомобиля старые резиновые подвески и замените их новыми.

Шаг 8: Наденьте новые резиновые подвески . Наденьте новый средний трубопровод на новые резиновые подвески.

Шаг 9: Наденьте новый глушитель на новые резиновые подвески .

Шаг 10: Установите новую прокладку .Установите новую прокладку между каталитическим нейтрализатором и новым выхлопом. Используйте новое оборудование, чтобы скрепить этот фланец вместе. Затяните вручную.

Шаг 11: Закрепите фланец . Найдите фланец, примыкающий к средней трубе глушителя. Установите новую прокладку и вручную закрепите фланец с новым крепежом.

Шаг 12: Затяните болты . Точная настройка размещения выхлопной системы. Затяните болты на каждом фланце и убедитесь, что выхлоп свободно висит на резиновых подвесках.

Убедитесь, что он не прижимается к раме автомобиля, бензобаку или тепловым экранам. Болты следует затягивать на ¼ до ½ оборота после плотного прилегания.

• Совет : Когда выхлопная труба свисает, а крепежные детали ослаблены, вам, возможно, придется скручивать, трясти или повернуть трубы в желаемое положение. Будьте терпеливы с этим.

Шаг 13: Проверьте свою работу . Пока автомобиль все еще находится в воздухе, запустите его и послушайте новый выхлоп.Проверьте каждый фланец на предмет выхода выхлопных газов. Вы также должны услышать утечку, если она есть.

• Предупреждение : Почувствуйте, но не прикасайтесь к выхлопному воздуху, выходящему через каждый фланец. Будьте осторожны при этом, так как температура выхлопных газов будет тем выше, чем дольше будет находиться автомобиль.

Шаг 14: Верните машину на землю . Убедившись в отсутствии утечек, выключите автомобиль. С помощью напольного домкрата снимите стойки страховочного домкрата и опустите автомобиль обратно на землю.

Сдать машину на тест-драйв.

Независимо от того, заменили ли вы выхлоп из-за повреждения или решили модернизировать его для повышения производительности, не забывайте всегда проявлять осторожность при движении по подъездным дорогам, лежачим полицейским и спускам. Выхлоп находится под автомобилем и может быть поврежден, если слишком быстро выехать на подъездную дорожку. Если вы живете в районах со снегом, не забудьте еженедельно мыть ходовую часть в эти зимние месяцы, чтобы предотвратить превращение выхлопных газов и других компонентов под автомобилем, подверженных воздействию погодных условий, на ржавчину.

Если вам неудобно заменять выхлопную систему автомобиля самостоятельно, обратитесь к профессиональному механику, например, из компании YourMechanic, за помощью в замене подвески, прокладки коллектора или каталитического нейтрализатора. Наши мобильные механики приезжают к вам домой или в офис, чтобы осмотреть или отремонтировать ваш автомобиль в удобное для вас время.

Построение «настроенной» трубы для 2-тактного двигателя: 11 шагов (с изображениями)

Еще я всегда хотел уметь сваривать тонкий металл. Этот проект был моим оправданием, чтобы попробовать.Я не претендую на звание эксперта в области сварки, поэтому, пожалуйста, отнеситесь к моим советам и предложениям с недоверием . .. потому что они могут быть совершенно неверными. Это как раз то, что сработало для меня.

Как сваривать тонкий металл

Я считаю, что наиболее важным для выполнения этих сварных швов является как можно более точное совмещение двух деталей. Выполнение таких стыковых соединений означает, что край металла нагревается, поэтому его очень легко расплавить или просверлить.Не весело и не красиво. Я потратил некоторое время на то, чтобы мой сварщик правильно набрал номер (см. Рисунок 1 ) — не торопитесь, потренируйтесь и выясните, что работает для вас!

*** Примечание для сварщиков — Я использовал сварочный аппарат с подачей проволоки 110 В с толстой проволокой из флюса. Не лучшая установка для этой ситуации. В идеале сварочный аппарат с подачей проволоки с защитой от газа аргоном должен работать лучше с более тонкими материалами, или, если у вас есть доступ и навыки его использования, лучшим вариантом будет правильно настроенный сварочный аппарат TIG. Моя первая попытка была сделана с горелкой Oxy-Acetlyne, в основном потому, что я хотел попрактиковаться в ее использовании. Это можно сделать, но некоторые машины делают жизнь намного проще!

После того, как вы определились со своим сварочным аппаратом, первым делом нужно скрепить деталь скрепкой. Плотно зажмите концы, как показано на рис. , рис. 2 , затем приварите прихваточным швом (только небольшое пятно, чтобы скрепить их) примерно через каждый дюйм, как показано на рис. , рис. 3 . Теперь самое сложное.

Я пробовал несколько разных способов сварить этот тонкий металл, и лучший способ, который я нашел до сих пор, — это «заппи-зап»… Вид вариации на «пропущенную сварку». Пропуск сварки (см. Рисунок 4) — это когда вы свариваете короткую полосу, переходите к другому участку и свариваете еще одну короткую полосу и продолжаете повторять, пока не будет сварена вся деталь. Это работало нормально, но я обнаружил, что в моем проекте будет слишком много тепла и растают дыры.

Мое решение заключалось в том, чтобы делать все более короткие и более короткие швы пропуска, пока мои швы пропуска не достигли длины примерно 1/4 дюйма, что заняло около 1 секунды. Затем я начал просто нажимать его на секунду, делая паузу на секунду, чтобы дать ему остыть. слегка, снова ударяя по нему на секунду (ровно столько, чтобы образовалась красивая лужа, обеспечивающая проникновение), затем дайте ему остыть и просто повторяйте весь путь вниз по суставу.В итоге это сработало для меня очень хорошо.

Советы по привариванию металлических деталей

1. Если возможно, приваривайте ВНИЗ. Вы путешествуете быстрее и накапливаете меньше тепла, что снижает вероятность возникновения дыр в вашем проекте.

2. При сварке «zappy-zap» — если вы все еще продеваете отверстия в металле, вы также можете приварить точку, прыгнуть вперед примерно на 1/4 дюйма и приварить назад в уже сваренную точку. самая горячая часть сварного шва находится над ТОЛЩИМ металлом (потому что вы закончили поверх предыдущего сварного шва), что снижает вероятность того, что вы проделаете в нем дыры. Сварка в обратном направлении, прыжок вперед на 1/4 дюйма, сварка в обратном направлении, прыжок вперед, повторение …

3. Если вы делаете дыры в металле, используйте присадочный стержень для сварки ацетлином или TIG вместе со сварочным аппаратом MIG металл в отверстии быстро, не нагревая его и не делая отверстие ХУЖЕ. Просто возьмите стержень в левой руке, удерживая его над отверстием, и приварите поверх него с помощью сварочного аппарата MIG.

Сварка расширительной камеры

Отдельные детали: возьмите один из конусов или цилиндров и начните с сварки соединения, как описано выше.Я начал с брюшка трубы (центрального цилиндра). Сварите прихваточным швом, а затем приварите. Вы можете делать по одной детали, а затем сваривать детали вместе, или вы можете сварить все детали, а затем сварить детали вместе.

Соединение частей: опять же, я не могу подчеркнуть, насколько важно, чтобы соединения были выровнены как можно точнее. Если вы не торопились на этапе макета, они должны быть довольно точными, но вам придется немного подправить, чтобы убедиться, что концы, которые вы соединяете, являются идеальными кругами и совпадают друг с другом. Стол для ставок и измельчитель могут быть здесь вашими друзьями — просто будьте уверены, если вы измельчаете что-нибудь, это абсолютно необходимо. Убедившись, что они выровнены, скрепите 2 части вместе, как показано на Рисунок 7 , затем очистите прожженный флюс, если вы используете сварочный аппарат с флюсовым сердечником, и начинайте сварку! См. Рисунок 8 .

*** Примечание по соединению деталей — Если что-то не выровняется, скрепите их вместе там, где они ДОЛЖНЫ совпадать, затем используйте молоток и стол для ставок, чтобы «отрегулировать» посадку.Вы можете очень близко к этому приблизиться, если проявите терпение …

Продолжайте добавлять части, пока не закончите! См. Изображения 9-13 .

Итак, у вас есть трубка … Как, черт возьми, эта штука поместится на велосипеде !?

Таблица размеров

, варианты использования и многое другое — Ace Race Parts

Изготовление турбонагнетателя может быть довольно сложной задачей, особенно если вы делаете это впервые. Помимо технических проблем, связанных с выбором желаемого стиля коллектора, марки турбонагнетателя и размера, а также размещения перепускных клапанов, выбор между использованием размера трубы или материала размера трубы для вашего турбо коллектора может быть довольно запутанным.Как насчет изготовления собственной выхлопной системы, трубопровода промежуточного охладителя или сливной трубы — как узнать, какой тип материала выбрать?

«ТРУБА», «ТРУБКА», «ТРУБКА», «ТРУБКА» … В ЧЕМ РАЗНИЦА?
Часто люди используют такие слова, как «труба», «трубопровод», «труба» и «шланг» как синонимы, и это может сбивать с толку. Одна из областей производства компонентов, где эта терминология может вызвать некоторую путаницу, — это такой термин, как «трубопровод промежуточного охладителя». По определению, это правильная терминология; однако, если вы хотели изготовить свой собственный трубопровод промежуточного охладителя и наткнулись на наш веб-сайт или другой веб-сайт, при поиске подходящего материала может возникнуть некоторая путаница, если вы нажмете на категорию «труба». Мы стремимся максимально упростить поиск нужного материала на нашем веб-сайте, но часто возникает путаница между «трубой» и «трубкой» и тем, какой тип материала следует использовать для каждой работы. Вообще говоря, при изготовлении компонентов мировая труба используется для создания турбо-коллекторов, а труба используется для строительства трубопроводов промежуточного охладителя и выхлопных систем.

ЧТО ТАКОЕ МАТЕРИАЛ «РАЗМЕР ТРУБЫ»?
Размер трубы или номинальный размер трубы (NPS) — это промышленное обозначение в Северной Америке, или «торговый размер», стандартизованное Американской ассоциацией стандартов.Использование слова «номинальный» в обозначении NPS относится к неспецифическим терминам и определяет диаметр отверстия безразмерным числом ^[1] . Например, один из наиболее распространенных размеров труб, используемых при изготовлении турбо-коллектора, составляет 1-1 / 2 дюйма, таблица 10; однако приблизительный внешний диаметр (OD) этого материала составляет 1,900 дюйма, а приблизительный внутренний диаметр (ID) составляет 1,682 дюйма. Основываясь на этих размерах, легко увидеть, что даже несмотря на то, что материал упоминается как труба 1-1 / 2 дюйма, нет ни одного размера, который на самом деле был бы 1.500 дюймов. Из-за номинального размера трубы мы никогда не указываем и не ссылаемся на материал на нашем веб-сайте в виде десятичной дроби (например, 1,500 дюйма), как мы делаем с материалом размера трубы.

Путаница в отношении размеров трубы не прекращается с несоответствием названного размера и фактического размера — толщина стенки также может варьироваться в зависимости от номинального размера трубы. В отличие от толщины стенки материала размера трубы, на которую ссылается датчик, который остается постоянным независимо от внешнего диаметра, материал размера трубы относится к толщине стенки как к «графику», и толщина будет варьироваться в зависимости от самого номинального размера трубы.Как видно из приведенной ниже таблицы, толщина стенки трубы 1-1 / 2 «Schedule 10 составляет 0,109», тогда как толщина стенки 2-1 / 2 «Schedule 10 составляет 0,120». При указании размеров трубы от 1/8 «до 4» фактическая толщина материала Schedule 10 может находиться в диапазоне от 0,049 дюйма до 0,120 дюйма, по сравнению с материалом размера трубы, где калибр 16 равен 0,065 дюйма ^[*] независимо от наружный диаметр.

Наиболее распространенными значениями толщины стенки трубы или графиками при строительстве турбо-манифольда являются таблицы 5, 10 и 40.Хотя существует множество других возможных схем, в зависимости от номинального размера и типа материала, эти три являются наиболее распространенными, когда речь идет о турбореактивных коллекторах. Преимущества выбора одного по сравнению с другим широко обсуждаются, и мы всегда оставляем решение об использовании одного, а не другого на усмотрение отдельного производителя.

ЧТО ТАКОЕ МАТЕРИАЛ «РАЗМЕР ТРУБКИ»?
Теперь, когда мы разобрались с самой сложной частью, давайте поговорим о более простом предмете, например о материале размера трубки, который чаще называют трубкой или трубкой. Измерение размера трубы намного проще и понятнее — два основных компонента — это внешний диаметр (OD) и толщина стенки (часто называемая «калибром»). В отличие от спецификации труб, калибры труб постоянны — например, калибр 16 всегда равен 0,065 дюйма ^[ * ^] , независимо от внешнего диаметра трубы. Ниже приведена таблица общих размеров труб, используемых для строительных коллекторов, водосточные трубы, сливные трубы и выхлопные системы.Для указанных диаметров доступно множество других калибров, однако размер 16, безусловно, является наиболее распространенным размером для диаметров 3.500 дюймов и меньше. Для применений, где используется материал диаметром 4.000 дюймов, обычно используются размеры 14 и 16.

КАК ВЫБРАТЬ МАТЕРИАЛ ДЛЯ ИСПОЛЬЗОВАНИЯ ДЛЯ МОЕГО ПРОЕКТА?
Наши клиенты часто задают нам этот вопрос, и из-за большого количества возможных переменных не всегда есть простой ответ. Мы предлагаем «стандартный» совет всем нашим клиентам, когда их спрашивают, какой материал использовать:

1. Если вы строите турбоколлектор, мы почти всегда предлагаем использовать материал размера трубы. Дополнительная толщина материала трубного размера по сравнению с материалом трубного размера обеспечит большую долговечность и будет гораздо менее склонна к растрескиванию. Материал размера трубы из-за своей толщины намного прочнее материала размера трубы, особенно когда вы подвешиваете турбонагнетатель на 20-40 фунтов сбоку, нагревает материал до невероятно высоких температур, а затем добавляет вибрацию и напряжение в уравнение. Кроме того, большинство фланцев головки на вторичном рынке, предназначенных для турбо-приложений, оптимизированы для материала трубы размером 1-1 / 4 дюйма или 1-1 / 2 дюйма.В наши дни очень легко найти подходящий фланец головки почти для всех применений, и мы часто предлагаем в качестве основы использовать компоненты, которые используют материал одного и того же размера для первичных частей и фланца головки.
2. Если вы строите традиционный набор коллекторов для нетурбо-приложений, мы почти всегда предлагаем использовать материал размера трубы (включая изгибы оправки, прямые отрезки трубы и либо предварительно сформированный коллектор слияния, либо изготовить свой собственный с помощью ленточной пилы и прямая трубка различной длины). В случае строительства традиционных коллекторов для нетурбированных применений дополнительная толщина и, следовательно, вес материала размера трубы скорее вредны, чем полезны.
3. Если вы строите какой-либо другой компонент выхлопной системы, включая водосточную трубу, отводную трубу или заменяете существующие, но стареющие выхлопные трубы, мы всегда рекомендуем использовать материал размера трубы (изгибы оправки, прямая труба, выхлопные фланцы и прокладки, так далее.). Материал, из которого изготовлен размер трубки, легкий, но достаточно прочный, чтобы его можно было использовать практически для любой части вашей выхлопной системы.Кроме того, почти все глушители, резонаторы, каталитические нейтрализаторы и выхлопные фланцы основаны на стандартных размерах труб — использование готовых продуктов для комплектации вашей выхлопной системы намного более экономически выгодно, чем необходимость изготовления всего самостоятельно с использованием нестандартных размеров. . Наконец, из-за увеличенного веса материала трубы он не подходит почти для всех выхлопных систем.
4. Если вы строите свой собственный трубопровод промежуточного охладителя, всегда предлагался материал размера трубы (изгибы оправки, прямая труба, узлы с V-образной лентой, зажимы с двойным уплотнением или узлы ВанДжена и т. Д.). Алюминий, безусловно, является наиболее распространенным выбором, однако некоторые производители предпочитают использовать материал из нержавеющей стали для своих трубопроводов интеркулера.

Если у вас есть какие-либо вопросы относительно того, какой тип материала использовать или какой размер материала использовать, не стесняйтесь обращаться к нам.

Примечания:
[*] Калибр 16 обычно обозначается как 0,065 дюйма как в автомобильной, так и в промышленной отраслях. Однако в соответствии с допусками ASTM A269 допускается отклонение до 10% от заявленной толщины стенки. Например, диапазон материалов от 0.Внешний диаметр от 500 до 5.500 дюймов. Для материала в этом диапазоне размеров материал калибра 16 технически может находиться в диапазоне от минимум 0,0585 дюйма до максимум 0,0715 дюйма.
