Светодиодные ленты на 12 вольт от аккумулятора: Простая самодельная светодиодная лента на батарейках

что такое светодиодная лента на 12 вольт, как ее выбрать, как посчитать мощность и как подключить светодиодную LED ленту на 12В

Содержание
Что такое светодиодная лента 12В
Применение светодиодной ленты 12В
Мощность светодиодной ленты 12В
Цвет светодиодных лент 12В
Яркость светодиодной ленты 12В
Степень защиты IP светодиодной ленты 12В
Светодиодная лента 12В для авто
Характеристики светодиодной ленты 12В
Блок питания для светодиодной ленты 12В
Подключение светодиодной ленты 12В
Диммер для светодиодной ленты 12В

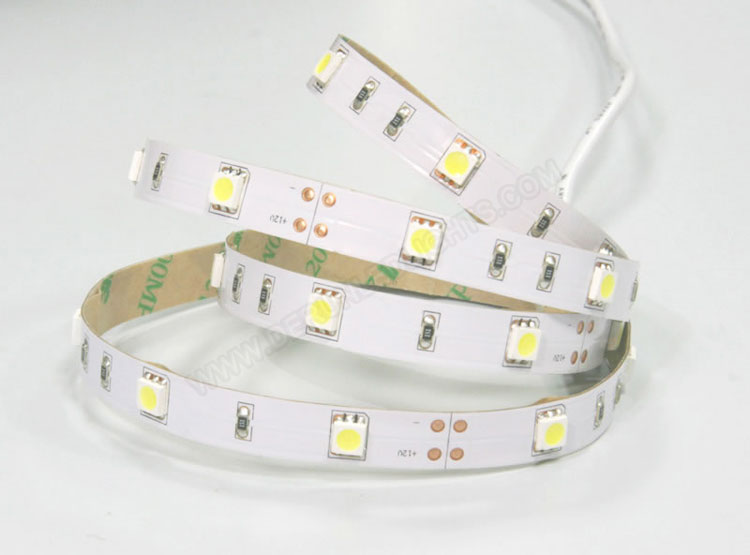

Что такое светодиодная лента 12В?

Светодиодная лента 12В представляет собой низковольтную светодиодную ленту, выполненную на основе гибкой печатной платы. Ширина такой ленты чаще всего от 8 мм до 20 мм, светодиоды с резисторами располагаются с одной стороны, причем светодиоды размещаются равноудаленно друг от друга.

Для питания такой светодиодной ленты требуется стабилизированный источник напряжения на 12В с необходимой мощностью.

к содержанию ↑

Применение светодиодной ленты 12В

Светодиодные ленты на 12 вольт благодаря своей невысокой цене, разнообразию цветов и простоте монтажа стали очень активно применяться дизайнерами при декоративном оформлении помещений и для оформления различных рекламных объектов.

Световой дизайн интерьера стал самой популярной сферой применения LED лент. С помощью светодиодных лент можно добиться визуального деления помещения на различные области, сделать подсветку мебели и вообще реализовать любые задумки дизайнера по освещению.

При оформлении различной рекламной подсветки или рекламных баннеров они также стали отличной заменой люминесцентным лампам. Светодиодные ленты более удобные в монтаже, практически не греются при правильном подборе мощности ленты, более долговечны и значительно безопаснее.

Современные светодиодные ленты могут вполне использоваться в качестве основного освещения. В них устанавливаются сверхмощные светодиоды, которые могут иметь разные оттенки белого, и в помещении можно сделать теплый белый, холодный белый или натуральный белый свет.

к содержанию ↑

Мощность светодиодной ленты 12В

Мощность любой светодиодной ленты определяется мощностью установленных светодиодов и их плотностью размещения на светодиодной ленте. Долгое время самыми популярными светодиодными лентами были LED ленты на SMD светодиодах 3528 и 5050. Сейчас появились более мощные SMD светодиоды 5630 и 5730.

Мощности и световой поток популярных SMD светодиодов для светодиодных лент на 12В:
SMD 3528 – 0.11 Вт, 6.5 лм;
SMD 5050 – 0.3 Вт, 25 лм;
SMD 5630 – 0.5 Вт, 57 лм;
SMD 5730 – 0.5 Вт, 60 лм.

Мощность всей светодиодной ленты должна указываться на упаковке. Если данных о мощности нет, должна быть хотя бы информация о количестве светодиодов на один метр ленты и тип устанавливаемого светодиода. Имея как минимум данные о типе установленных светодиодов уже можно рассчитать мощность светодиодной ленты, посмотрев мощность одного светодиода. Расчет мощности светодиодной ленты будет сводиться к подсчету количества светодиодов в одном метре ленты, которые нужно будет умножить на длину ленты в метрах, и на мощность одного светодиода.

Для самых распространенных типов светодиодных лент уже есть рассчитанные значения, где на основе типа светодиода и количества SMD светодиодов на один метр ленты можно узнать мощность одного метра такой ленты. Останется только умножить это значение на общую длину LED ленты.

Мощность одного метра светодиодной ленты 12В:
SMD 3528, 60 шт./м – 4.8 Вт;
SMD 3528, 120 шт./м – 9.6 Вт;
SMD 3528, 240 шт./м – 19.2 Вт;
SMD 5050, 30 шт./м – 7.2 Вт;
SMD 5050, 60 шт./м – 15 Вт;
SMD 5050, 120 шт./м – 25 Вт.

Светодиоды на LED ленте могут быть размещены и в два ряда, это обязательно нужно учитывать при подсчете. В таблице выше указана мощность стандартной светодиодной ленты, где светодиоды размещены в один ряд.

к содержанию ↑

Цвет светодиодных лент 12В

Одноцветные или монохромные светодиодные ленты излучают только один цвет при подаче на них напряжения 12В. На такие светодиодные ленты всегда устанавливаются только одинаковые светодиоды одного цвета. Среди таких лент можно отдельно выделить белую и другие цвета.

Светодиодные ленты с белыми светодиодами можно также дополнительно разделить на три вида по тепловой температуре излучаемого света, это теплый белый до 3500 К, нейтральный белы от 3500 К до 5200 К, холодный белый выше 5200 К.

Другие стандартные цвета монохромных светодиодных лент – это синий, красный, желтый, зеленый. Кроме стандартных цветов еще встречаются светодиодные ленты фиолетового, бирюзового и малинового цвета, а также специальные ультрафиолетового и инфракрасного спектра.

Специальные светодиодные ленты в обычной жизни используются крайне редко. Ультрафиолетовые светодиодные ленты могут применяться для подсветки флуоресцентных красок, а инфракрасные для подсветки растений в теплицах.

к содержанию ↑

Яркость светодиодной ленты 12В

Светодиодные ленты на 12В могут быть настолько яркими, что вполне могут заменить собой стандартное освещение в помещении. Яркость светодиодных лент определяется несколькими факторами. Она зависит от установленных светодиодов и плотности их размещения. Выше была рассмотрена мощность светодиодных лент, которая также зависит от этих параметров. Также выше можно найти таблицу с параметрами яркости самых популярных светодиодов для светодиодных лент.

к содержанию ↑

Степень защиты IP светодиодной ленты 12В

Светодиодные ленты применяются на улите, в помещениях, в ванных комнатах и душевых, и во всех этих случаях применяются LED ленты с разным уровнем защиты от внешних воздействий. Степень защиты IP светодиодной ленты нужно обязательно учитывать при выборе и покупке.

Самые распространенные и самые незащищенные светодиодные ленты на 12В имеют степень защиты IP20 или IP33. У таких лент нет никакого покрытия, защищающего установленные светодиоды и токовые дорожки от попадания пыли, грязи и влаги. Их нельзя использовать на улице и в ванной комнате, можно размещать только внутри помещений без сильной запыленности.

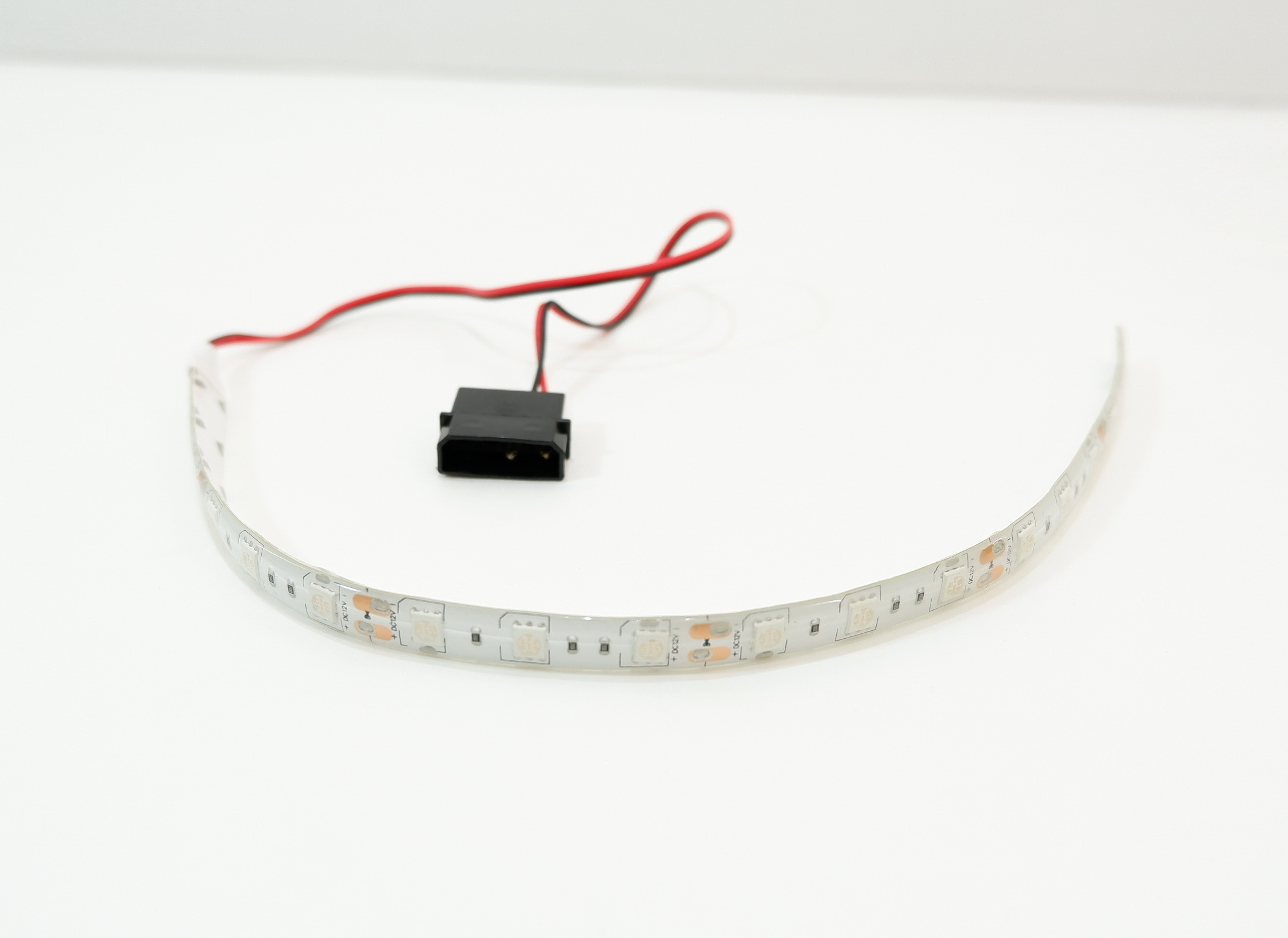

Минимальную защиту от влаги и пыли имеют светодиодные ленты с силиконовым покрытием, которое наносится со стороны размещения светодиодов и защищает светодиоды и токоведущие дорожки от попадания брызг воды и пыли. Такие LED ленты имеют степень защиты IP54 и IP65, и их вполне можно использовать в ванных комнатах, но не допускать прямого попадания воды.

Для максимальной защиты от влаги и других внешних воздействий светодиодные ленты на 12В помещают внутрь силиконовой трубки, запаянную с обоих концов. LED ленты в таких трубках имеют степень защиты IP67 и IP68. Их даже допускается опускать в воду на глубину одного метра или более. Такие ленты используют вне помещений на улице.

Неправильно подобранная светодиодная лента с неподходящей степенью защиты может как минимум привести к увеличению трат из-за приобретения более дорогих лент или к необратимым последствиям в виде пожара из-за возникновения коротких замыканий в следствии повреждения ленты или попадания токопроводящей пыли с влагой.

к содержанию ↑

Светодиодная лента 12В для авто

Светодиодные ленты на 12 вольт очень часто применяются автолюбителями для декорирования своих автомобилей. С их помощью делают различную разноцветную подсветку салона автомобиля, подсветку фар и номеров и конечно же подсветку днища.

Для подсветки автомобиля лучше всего подходит именно 12 вольтовая светодиодная лента, так как ее можно даже напрямую подключать к аккумулятору, напряжение которого также составляет 12В.

При выборе светодиодной ленты для авто необходимо обязательно учитывать ее место установки, внутри автомобиля или снаружи. Все дело в том, что светодиодные ленты имеют разную степень защиты, предназначенную для разных условий эксплуатации.

Для салона вполне подойдут незащищенные светодиодные ленты со степень защиты IP20, которые можно использовать только в сухих и несильно пыльных местах. Контактные площадки таких лент не имеют защиты и при использовании их снаружи авто и при постоянном попадании влаги, такие led ленты очень быстро прейдут в негодность из-за коррозии.

Снаружи для подсветки днища или номеров лучше использовать защищенные светодиодные ленты со степенью защиты IP68, которые размещаются внутри силиконовой трубки. Или как минимум IP65 покрытые сверку слоем прозрачного силикона, закрывающего светодиоды и контактные площадки.

к содержанию ↑

Характеристики светодиодной ленты 12В

Когда человек приходит покупать или заказывает через интернет светодиодную ленту, он ее приобретает для каких-то определенных нужд, поэтому она должна соответствовать каким-то критериям, которые человек себе заранее обозначил.

В продаже имеются самые разнообразные светодиодные ленты, и покупая первую попавшуюся, подходящую только по цвету, можно приобрести LED ленту, которая не будет соответствовать необходимым требованиям. Поэтому к покупке нужно подготовиться и определиться с основными характеристиками светодиодной ленты.

Основные характеристики светодиодной ленты:
— цвет;
— напряжение питания;
— мощность;
— степень защиты.

Такие параметры как длина и тип устанавливаемого светодиода не особо важны. Длину LED ленты можно менять, как уменьшать, так и наращивать. Тип устанавливаемого светодиода не всегда интересен, так как в итоге нужна светодиодная лента просто необходимой мощности или яркости.

Единственный параметр, который может еще понадобиться – это плотность размещения светодиодов, которая важна при подборе LED ленты в качестве основного источника освещения.

к содержанию ↑

Блок питания для светодиодной ленты 12В

Светодиодные ленты на 12В не могут быть запитаны напрямую от сети переменного тока. Для подключения их к сети 220 В потребуется специальный блок питания, который чаще всего называют драйвером или светодиодным драйвером. Драйвер понижает переменное напряжение из сети 220 В до необходимого стандартной светодиодной ленте постоянного напряжения 12 В.

Блоки питания для светодиодных лент делятся по герметичности или степени защиты IP на три вида, герметичные, негерметичные и полу герметичные. Степень защиты блока питания для светодиодной ленты подбирается в зависимости от места его размещения.

Герметичные блоки питания для светодиодных лент со степенью защиты IP67 и выше имеют защиту от влаги и пыли, и могут использоваться в местах, где на них возможно попадание воды. Это могут быть ванные комнаты или даже улица. Незащищенные блоки питания для LED лент как правило имеют открытый или хорошо вентилируемый корпус. Они устанавливаются только внутри помещений и в дали от возможной влаги. Степень защиты таких драйверов IP20 и IP33.

При выборе блока питания нужно обязательно обращать внимание на его мощность. Мощность подбирается в зависимости от мощности подключаемой светодиодной ленты. Как правило на LED лентах указывается мощность одного метра. Чтобы узнать, какой мощности понадобится LED драйвер, необходимо мощность одного метра ленты умножить на общее количество метров светодиодной ленты и добавить еще от 20% до 30% запаса. Светодиодный блок питания для обеспечения стабильного напряжения на выходе с необходимым током отдачи не должен работать на пределе, поэтому он всегда берется с запасом мощности. Так он будет меньше перегревать и дольше проработает.

к содержанию ↑

Подключение светодиодной ленты 12В

Сложности при подключении светодиодной ленты на 12В при правильно подобранном блоке питания возникнуть не должно. Все как обычно, соблюдаем полярность и величину напряжения, которое не должно превышать 12 В.

При подключении длинных участков светодиодных лент на 12В действует одно правило, общая длина подключаемой LED ленты не должна превышать 5 м. Причина такого ограничения кроется в возможностях токопроводящих дорожек, нанесенных на поверхности гибкой печатной платы светодиодной ленты. При длине более 5 метров токопроводящая дорожка будет иметь уже существенное сопротивление, приводящее к падению напряжения на ней и выделению большого количества тепла.

Если подключить светодиодную ленту более 5 метров, последние светодиоды в цепи уже не будут запитаны требуемым напряжением из-за его падения на токопроводящих дорожках, и они не будут светить должным образом, так как ток, проходящий через эти светодиоды будет гораздо меньше необходимого. Также увеличение длины LED ленты приводит к общему увеличению протекающего тока и большему выделению тепла. От сильного перегрева светодиоды начинают менять свои свойства и выгорать, что в итоге быстро выведет из строя всю светодиодную ленту.

Если нужно добиться одинаковой идентичной яркости свечения светодиодов в начале и конце светодиодной ленты, конец ленты также подключают к блоку питания, для чего по всей длине ленты прокладываются дополнительные провода. Провода имеют большее сечение и меньшее сопротивление, что позволяет им проводить больший ток, чем дорожки на LED лентах. Это также разгружает светодиодную ленту, уменьшая ее нагрев.

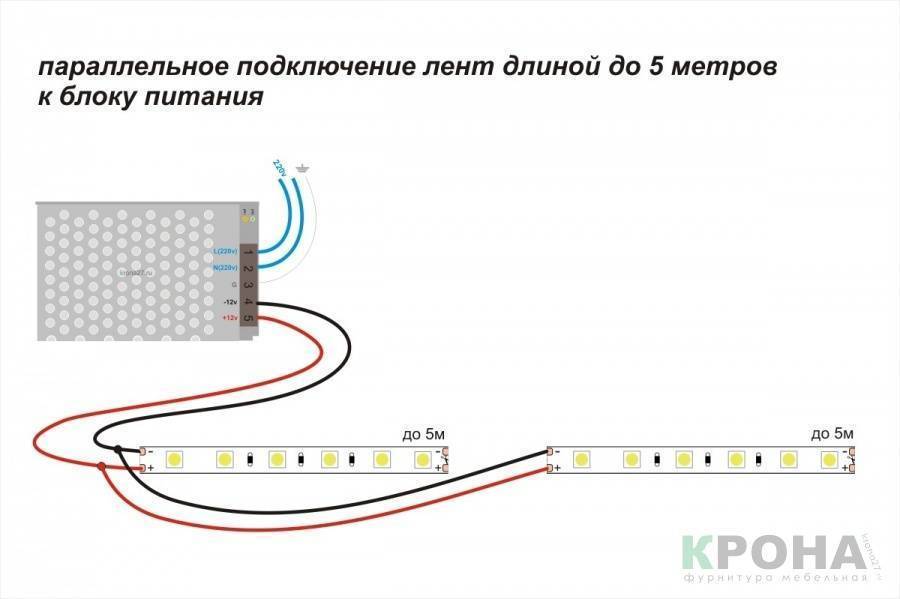

Для подключения большей длины светодиодных лент применяют параллельное соединение нескольких участков. Причем, подключать параллельно можно столько лент, сколько способен выдержать блок питания.

Мощные блоки питания для светодиодных лент будут иметь не только большие габариты, но и высокую стоимость, так что иногда будет целесообразней приобрести несколько блоков питания на меньшую мощность для подключения всех необходимых LED лент.

к содержанию ↑

Диммер для светодиодной ленты 12В

Светодиодные ленты на 12 вольт работают от источника постоянного напряжения, который должен выдавать ровно 12В. Яркость свечения светодиодной ленты зависит от величины тока, протекающего через светодиоды и схема LED лент собрана таким образом, чтобы при подключении к источнику напряжения 12В через светодиоды проходил ток не более номинального, при котором светодиод обеспечивает максимальную яркость свечения.

При стандартной схеме подключения светодиодная лента выдает постоянную не меняющуюся со временем яркость. Но при необходимости яркость LED ленты все же можно менять. Для этого понадобится дополнительное устройство для управления током, питающим светодиодную ленту. Называют это устройство диммером. Диммер подключается последовательно в цепь питания светодиодной ленты, между блоком питания и LED лентой, при этом управлять диммер может только одним каналом и применяется для управления яркостью монохромных светодиодных лент.

Диммеры для управления яркостью светодиодных лент бывают разные. По принципу работы их можно разделить на три вида, цифровые диммеры, аналоговые и цифро-аналоговые диммеры. Наибольшую распространенность получили цифровые диммеры, потому что они компакты и удобны в эксплуатации.

Диммер подбирается на основе характеристик светодиодной ленты, яркостью которой он будет управлять. При выборе нужно учитывать напряжение питания и максимальный ток, потребляемый LED лентой или же потребляемую светодиодной лентой мощность.

к содержанию ↑

Часто задаваемые вопросы по светодиодным лентам на 12В

🔥 Что такое светодиодная лента 12В? ✅ Светодиодная лента на 12В – это светодиодная лента на основе гибкой печатной платы, рассчитанная на работу от напряжения 12В. У такой ленты размещенные с определенным шагом светодиоды подключены по три штуки вместе с ограничивающим резистором последовательно. 🔥 Где используют светодиодную ленту на 12В? ✅ Светодиодная лента с напряжением питания 12В является одной из самых распространенных. Она используется для декоративной подсветки помещений или каких-либо объектов, для подсветки ветрин магазинов, для оформления рекламных вывесок и прочего. 🔥 Каких цветов бывают светодиодные ленты на 12В?

✅ При установке монохромных светодиодов светодиодные ленты могут иметь основные цвета синий, красный, зеленый и желтый. Также можно встретить фиолетовые, бирюзовые, малиновые, а также специальные ультрафиолетовые и инфракрасные светодиодные ленты. Также есть ленты с белым светом от теплой до холодной цветовой температуры.

Почему ломаются светодиодные ленты, методы их ремонта

Почему ломаются светодиодные ленты, методы их ремонта

Светодиодная лента — источник света, собранный на основе светодиодов. Представляет собой гибкую печатную (монтажную) плату, на которой равноудалённо друг от друга расположены светодиоды.

Светодиодные ленты широко используются в декоративной подсветке и функциональном освещении, но периодически они выходят из строя полностью или частично, в связи с этим возникает необходимость их ремонта или замены. Часто можно обойтись лишь заменой небольшого её участка, что сократит расходы на ремонт. В статье мы рассмотрим типовые проблемы с Led-лентой.

Прежде чем приступить к рассмотрению отмечу, что основной акцент будет сделан на распространённых лентах с питанием 12В, ленты на 24В аналогичны по конструкции, а в конце будут рассмотрены особенности ремонта сетевых (220В) лент.

Конструкция

Прежде чем рассмотреть неисправности нужно разобраться из чего состоит светодиодная лента и почему она гибкая. Led-ленту можно разбить на две части:

— Гибкая печатная плата;

— Светодиоды и токоограничительные резисторы.

С одной из сторон гибкая печатная плата покрыта клейким составом.

На второй стороне нанесен металлизированный слой — токопроводящие дорожки. Они выполнены в виде тонких медных полос. SMD-светодиоды и токоограничительные резисторы припаяны на токопроводящие дорожки.

Лицевая сторона может быть окрашена белым цветом, тогда дорожки не видны, их можно рассмотреть при близком изучении структуры ленты.

Если вести речь о белых светодиодах, то для их свечения необходимо напряжение около 3В, а лента питается от 12, как это сделано? Лента состоит из сегментов по три последовательно соединённых светодиода и 1 или больше резисторов.

Для работы трёх последовательно соединённых светодиодов нужно 8.5-9.5В, резисторы подбираются таким образом, чтобы обеспечить номинальный ток светодиодов и сжечь лишние пару вольт. Каждый такой сегмент работает от напряжения 12В.

В ленте такие сегменты по три светодиода подключены параллельно. Поэтому её можно резать в специально отмеченных местах на любую длину. Место разреза — это место соединения двух сегментов.

К бытовой электросети напряжением 220В переменного тока такая лента подключается с помощью блока питания, обычно импульсного с выходным напряжением 12В постоянки.

Теперь, когда вы знаете о том, из чего состоит светодиодная лента, перейдем к поиску неисправностей.

Неисправность #1 — не горит вся лента

Если при включении питания выяснилось, что лента вообще не светится, то нужно в первую очередь убедиться: включён ли блок питания в розетку? Затем проверить есть ли в розетке напряжение, лучше это делать контрольной лампой или мультиметром.

Если проверять индикаторной отверткой, то максимум, что получится выяснить — это наличие фазы, а ноля может не быть. Ещё один вариант — проверка двухпроводным индикатором напряжения.

Если розетка исправна, проверяем, цел ли провод, по которому на блок питания подают 220В. Для этого измерьте напряжения или проверьте его наличие контрольной лампой на клеммах блока питания, к которым он подсоединен, обычно эти клеммы обозначены буквами L (line) и N (neutral), или знаком «~».

Если напряжение есть, значит, проверяем напряжение 12V на выходе блока питания, опять-таки мультиметром или контрольной лампой на 12В, например, от габаритных огней автомобиля, как вариант — отрезком заведомо исправной светодиодной ленты.

Если напряжения нет, то нужно заменить или отремонтировать блок питания для светодиодной ленты, процедура его диагностики и ремонта была описана в статье ранее.

Если напряжение есть, нужно проверить исправность провода и есть ли напряжение на ленте. Если напряжения нет на контактах, где провод подключается к ленте, то, вероятно поврежден провод, нужно либо заменить его, либо найти повреждение и восстановить его целостность.

Если же напряжение приходит на ленту, нужно проверить качество контакта между проводом и контактной площадки ленты. Провод может быть припаян, тогда проверьте качество пайки, лучше ещё раз пропаять, так как при видимой целостности пайки, контакта может не быть.

А может быть использован клеммник для подключения светодиодной ленты, тогда нужно проверить, есть ли контакт между подпружиненной пластиной и контактной площадкой, возможно, она окислилась, тогда её нужно зачистить от окисла и конструкция должна заработать.

Если это не помогло проблема в ленте, вернее в гибкой печатной плате. Так как не светится лента полностью, то логичным будет вывод, что перегорела дорожка в первом сегменте. Чтобы это проверить, можно подать питание на выводы второго или третьего сегментов ленты и так далее пока она не за светится. Для этого можно выбрать один из вариантов:

1. Подать питание перемкнув металлическим пинцетом плюсовые контактные площадки от тех, к которым подключен провод питания на те которые находятся на стыке сегментов первого и последующих. Скорее всего, сгорела одна дорожка — плюсовая или минусовая, вряд ли могли сгореть обе одновременно.

2. Припаять перемычку или сами провода питания к последующим сегментам.

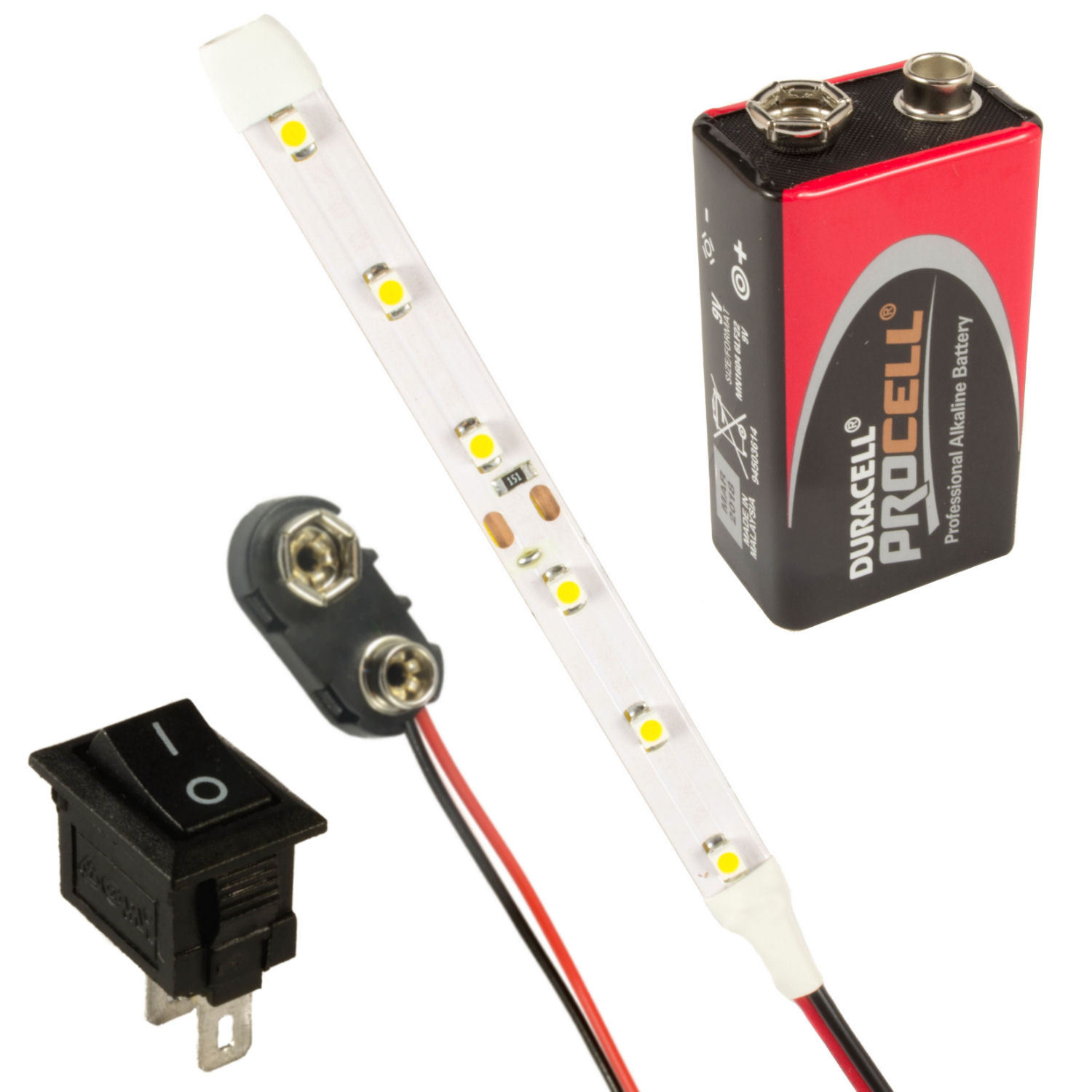

3. Подать питание от 12В аккумулятора, подойдут от источника бесперебойного питания или авто-мото техники.

Если на ленте есть силикиновое защитное покрытие, чтобы подать питание к контактным площадкам – покрытие нужно срезать или проткнуть иглой.

Локализировав выгоревшую область её нужно заменить, состыковав новый отрезок ленты с оставшимся.

Интересно:

Дорожки могли не сгореть, а порваться. У светодиодной ленты, как и у кабельной продукции, есть такой параметр, как минимальный радиус сгиба, обусловленный классом гибкости. Обычно около 5см. Это особенно важно, если лента смонтирована так, что обвивает тонкую трубу.

Неисправность #1.2 — лента горит до середины

Это частный случай описанной выше ситуации. Причина аналогична — в одном из сегментов перегорела дорожка. Способы диагностики и ремонта светодиодной ленты такие же — подавать питание на участки ленты расположенные после того места которое вышло из строя.

Неисправность #2 — мерцает вся лента или её часть

Причиной мерцания всей ленты может быть:

1. Проблемы с блоком питания. Нужно убедиться в его исправности либо подключив ленту к заведомо исправному источнику напряжения, либо к аккумулятору. Либо можно наоборот подключить заведомо исправную ленту или лампочку к блоку питания.

2. Если блок питания оказался в норме, то нужно убедиться в качестве контакта между его клеммами и проводами 12В питания LED-подсветки. После чего проверить соединение питающих проводов и самой ленты.

3. Если и это оказалось в норме, тогда проверьте исправность ленты, подав питание на другие контактные площадки, как было описано выше. Если удалось найти проблемный участок его нужно заменить.

4. Возможно, просто вышел срок службы светодиодов из-за их старения, перегрева или неправильного питания. Тогда всю ленту нужно заменить.

Неисправность #3 — не горит или мерцает один или несколько кусков светодиодной ленты

Отдельные сегменты могут плохо светить, мерцать или вовсе потухнуть. Это может произойти из-за того что резистор или один из светодиодов в соединенной последовательно цепи сгорел или поврежден. По той же причине может наблюдаться и повышенная яркость отдельного участка. Возможно элементы в норме, а проблемы, опять же, с гибкими печатными дорожками платы.

Такой участок лучше всего незамедлительно вырезать и заменить исправным.

220В лента — три основных отличия

С лентой, предназначенной для питания от сети все аналогично за исключением нескольких факторов:

1. Кратность отреза ленты отличается – 50, 100 см.

2. Так как вся Led-техника работает от постоянного тока, то для питания сетевой ленты используется двухполупериодный выпрямитель сетевого напряжения — диодный мост, обычно установленный около вилки в небольшой коробочке. Он тоже может выйти из строя — для замены подойдёт любой, рассчитанный на напряжение более 400 В.

3. Выпрямленное напряжение достигает 310 Вольт, не лезьте голыми руками к ленте, включённой в сеть.

Заключение — три главным проблемы: качество, монтаж и блоки питания

Ленты или их фрагменты сгорают часто, не дорабатывая заявленный ресурс. Хотя и светодиоды могут светить по 30000 тысяч часов, но это число значительно снижается при несоблюдении правил работы с ними. Подведем итоги:

1. В дешёвых лентах — дешёвые светодиоды, они хуже светят, сильнее греются и быстрее гаснут. Кстати светодиоды катастрофически боятся превышения максимально допустимой рабочей температуры, лучше чтобы она не выходила за пределы 50-60 градусов.

2. Неправильный монтаж приводит к перегреву светодиодов и повреждению дорожек. Слишком плотная поклейка ленты приводит к тому, что вся конструкция сильнее греется. Нужно оставлять небольшой зазор между близлежащими полосами ленты, хотя бы в 1-3 её ширины.

Также не следует забывать о том, что нельзя допускать изгиб ленты радиусом менее 5см. Тем более избегайте переломов под прямым углом и острее. Лучше разрезать ленту, приклеить к поверхностям, а на их углу выполнить соединение либо пайкой, либо зажимом.

3. Не превышайте номинальное напряжение питания. Лучше наоборот опустить его с 12 до 11.5 — 11.7В. Это можно сделать, вращая подстроечный резистор, обычно он установлен около клемм для подключения проводов. Повышенное напряжение влечёт за собой и повышенный ток, который разогреет светодиоды, последствия, описаны выше.

Ранее ЭлектроВести писали о видах светодиодов и их характеристиках.

По материалам: electrik.info.
