Токарный станок стд 120: СТД-120М, стд-120 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Согласно паспортным данным станок рассчитан на обработку заготовок длиной до 450 мм и диаметром до 240 мм. Однако на практике бывает необходимо изготовить детали, имеющие большие размеры (например, балясины для лестницы, ножки для стола, декоративные тарелки-блюда и т.д.).

Согласно паспортным данным станок рассчитан на обработку заготовок длиной до 450 мм и диаметром до 240 мм. Однако на практике бывает необходимо изготовить детали, имеющие большие размеры (например, балясины для лестницы, ножки для стола, декоративные тарелки-блюда и т.д.).
И тогда возможностей станка для воплощения задумок не хватает и возникает проблема модернизации оборудования.

С этой целью я внес ряд изменений в конструкцию станка, которые позволили обрабатывать на нем детали вдвое длиннее или в два раза больше диаметром.

Модернизацию указанного оборудования в школьной мастерской проводил по двум вариантам.

Работу по первому варианту преобразования начал с того, что отсоединил деревянное основание от опор станка и, сняв фабричные окантовочные рейки, удлинил его на 600 мм (хотя можно было бы изготовить и новое — цельное), оставив ширину и толщину без изменения Части основания состыковал с помощью фанерного шипа на клею, промазав им и торцы досок. Для более надежной стыковки частей основания к его подошве по краям на всю длину (1850 мм) приклеил и привернул шурупами бруски сечением 50×20 мм.

Еще снизу к брускам для гашения вибрации прикрепил шесть резиновых амортизаторов 50x50x5 мм (по углам и два в месте стыка частей основания).

Далее распилил на две части направляющие станка (на расстоянии 15 мм левее торца шпинделя, опустив из него перпендикуляр на направляющие).

Левую часть станка с передней бабкой установил на прежнее место, закрепив один ее конец (левый) на штатной опоре. Под правый же конец этой части подставил дополнительную самодельную деревянную опору, приклеив ее подошву к основанию и закрепив по середине еще длинной шпилькой М12 длиной 170 мм.

Правую часть станка (с задней бабкой) сдвинул почти до противоположного конца удлиненного основания и закрепил ее здесь точно так же, как и левую часть: один конец (задний) на штатной опоре, другой (передний) на самодельной деревянной подставке. Но перед закреплением тщательно выверил взаимное положение обеих частей: чтобы направляющие находились на одной прямой, а соответственно и центры — на одной оси Иначе возможны значительные биения заготовок при их обработке.

Второй вариант модернизации осуществлен с использованием еще одного станка СТД-120 (пусть он будет даже неисправным, лишь бы были целы направляющие да хоть одна опора).

Основание станка удлинено точно так же, как было рассказано ранее (или берется цельное).

Направляющие же (станина) разрезаются только у одного станка и в дело используется лишь правая его часть вместе со штатной опорой. При этом она (правая часть) разворачивается на 180° и опоры обоих станков через имеющиеся в них отверстия стягиваются болтами М8. Правые концы пристыкованных направляющих устанавливаются на опоре, взятой из-под передней бабки второго станка (при отсутствии таковой изготавливается новая по приведенному для первого варианта модернизации станка рисунку).

Наладка станка — выставление направляющих и обеспечение соосности центров передней и задней бабок — производится так же, как и при первом варианте модернизации.

Для модернизированного станка как первого, так и второго варианта может потребоваться другой подручник. Его можно сделать самому. Консоли нового подручника выполняются подобные, но более длинные. Взамен регулятора высоты с обеих сторон подручника устанавливаются стойки со скобами, а вместо упора — длинная деревянная планка. Высота планки (а следовательно, и точка опоры инструмента) регулируется с помощью нескольких парных установочных отверстий, просверленных на ее концах. Консоли нового подручника крепятся не к направляющим станины, а к деревянному основанию болтами М12.

При обработке коротких заготовок большого диаметра (например, при изготовлении чашек, подносов и т.п.) штатный подручник монтируется поперек направляющих.

Материальные и временные затраты на переделку станка незначительны, а его возможности после модернизации становятся почти такими же, как и у стационарных напольных станков.

Если такая переделка станка заинтересует и будет использована кем-то из читателей, то автор сочтет свою задачу выполненной

В.ПУШКИН,

Чертежи реконструкции

Внимание! У вас нет прав для просмотра скрытого текста.

Токарный станок СТД-120М по дереву

СТД-120М – это токарный станок по дереву, предназначен для обработки малогабаритных элементов из разных сортов древесины. Агрегат имеет выгодные отличающие его от предшественника особенности, заключающиеся в том, что критические рабочие зоны защищены ограждением, оборудованы локальным освещением. Кроме того, модернизирована основная электрическая схема, предусмотрена система снижения вибрации и уровня шума, разработана установка по удалению пыли и стружки механизированным способом.

Назначение

Станок школьный токарный СТД-120М используется для легкой обработки дерева путем центрального взаимодействия, с применением планшайбы и патрона, а также для произведения элементарного сверления. К его функционалу относится следующее:

• Заточка цилиндрических и профильных вращающихся элементов.
• Способность торцевать, закруглять и отрезать заготовки под разными углами.
• Выполнение точения по отмеченному профилю.
• Сверление.
• Обработка плоских поверхностей диаметра в декоративном и профильном плане с использованием планшайбы.

В действующее состояние СТД-120М приводится посредством пуска электрической силовой установки. Мотор размещен в левой части агрегата. Крутящий момент передается через ременное взаимодействие. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй монтируется на шпинделе фронтальной бабки.

Обустройство

Станок СТД-120М имеет некоторые особенности устройства, а именно:

• Скоростной режим вращения преобразуется при помощи перекидывания ремня на определенные пазы валов.
• Контролирующий узел с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению в процессе работы.
• Насадки шпиндельного типа могут меняться, они включены в стандартный комплект оборудования.
• Рабочая зона защищена дополнительными шторами с прозрачными окнами.
• Удалить стружку и прочие засорители можно с помощью дополнительно подключаемого очистного блока.

Повысить точность проводимых операций позволяет специальное освещение, работу которого контролирует трансформатор понижающего типа. Электрическая блокировка конструкции ременной передачи с выключателем увеличивает эксплуатационную безопасность.

Фронтальная бабка агрегата

Этот узел токарного агрегата СТД-120М используется для монтажа и фиксации заготовки с последующей передачей ей вращательных моментов. Данный элемент состоит из цельнолитого чугунного корпуса открытого типа. В нем расточены по осям пара отверстий, служащих для размещения радиальных, сферически выполненных подшипников.

Рабочий шпиндель – это фасонный вал из стали, имеющий справа резьбу для монтажа патрона, шайбы и прочих спецнасадок, фиксирующих и обрабатывающих заготовку. Слева на конце имеется двухступенчатый привод типа шкива, активирующийся посредством клиноременной передачи от электромотора. По обе стороны передней бабки оборудованы люки с войлочным набивочным материалом. Пуск и стопор шпинделя осуществляется при помощи блока управления, размещенного на корпусе.

Задний элемент

Эта часть станка СТД-120М обеспечивает опору при обслуживании длинных изделий, а также закрепление патрона, непосредственно сверл и прочего инструментария. Задний элемент устройства состоит из остова и пиноли, скользящей по направляющим пазам корпуса.

С одного бока подвижной гильзы предусмотрено отверстие, отрегулированное на конус, куда помещается задний упор, патрон либо сверло с соответствующим концевиком. С противоположного бока путем прессовки вставлена втулка, имеющая внутреннюю резьбу. Установочный винт обеспечивает легкое перемещение пиноли и предохраняет ее от вращения вокруг собственной оси.

Элемент перераспределения вращательного момента совмещен с резьбовой втулкой, на одном краю которого установлен маховик, зафиксированный гайкой. Крепление пиноли в требуемом положении осуществляется зажимной ручкой. Фиксация задней бабки производится при помощи гайки, сухаря (шайбы) и болта. Для смазки рабочих элементов в корпусе предусмотрены специальные отверстия.

Основные и съемные приспособления

Станок по дереву СТД-120М оснащается несколькими основными элементами, а именно:

1. Трезубцем, служащим для закрепления обрабатываемой детали. Он имеет с одного конца форму конуса, идентичную шпинделю. Второй край элемента выполнен в виде вилки с тремя зубцами. Фиксируется заготовка путем помещения намеченного паза непосредственно в трезубец, после чего второй конец зажимается в пиноли задней бабки.
2. Чашечным патроном, представляющим собой деталь, имеющую с одной стороны цилиндрическую внутренность, а с другой — конический хвостовик, служащий для установки в шпиндельную часть фронтальной бабки. Круглую сторону заготовки плотно помещают в патронную полость либо зажимают болтами.
3. Если обрабатываемое изделие имеет многогранную форму, используется тисочный патрон.
4. Кроме того, токарный станок СТД-120М может оснащаться патронами с тремя или четырьмя кулачками. Они служат для закрепления деталей за наружную часть. Самоцентрирующиеся элементы имеют независимое перемещение кулачка, что позволяет ускорить обработку и повысить ее эффективность.

Электрооборудование и технические параметры

Касательно электрического оборудования токарного агрегата, можно отметить, что здесь имеется подключение к сети переменного тока с тремя фазами (380 В) с нейтралью, которая наглухо заземляется. В распределительном шкафу также есть осветительный трансформатор.

Технические характеристики станка приведены в таблице:

Эксплуатационные особенности

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, основное его предназначение – ознакомление учащихся с азами работы токаря. К нему предъявляются повышенные меры по безопасности.

Чтобы обеспечить устойчивость обрабатывающего инструмента, основание лучше делать стальным или бетонным. Его высота должна быть не менее 60 сантиметров.

Кроме того, следует учитывать некоторые эксплуатационные особенности:

• Заготовка из дерева должна быть без трещин и сучков.
• Влажность детали допускается не выше 20 процентов.
• Большие элементы необходимо обрабатывать на минимальном скоростном режиме.
• Не реже чем один раз год или после пятисот часов эксплуатации нужно смазывать движущиеся элементы, проверять оборудование на наличие деформации и неисправностей.

Перед выполнением ремонтных работ и обслуживанием станка следует изучить его устройство, а также детально ознакомиться с руководством по эксплуатации.

Вывод

Рассматриваемый токарный агрегат предназначен для обработки деревянных заготовок и сверления отверстий. Основное его предназначение ­– домашнее использование, обучение начинающих специалистов и школьников. При эксплуатации оборудования необходимо соблюдать меры предосторожности и следовать рекомендациям, указанным в инструкции.

Станок токарный СТД-120М по дереву

Устройство СТД-120 м, выпускаемое ИП Чупраковым Р.В. в г. Кирове – это учебный станок по обработке дерева, который можно встретить в школьных кабинетах по труду, в столярных мастерских профессиональных учебных заведениях и в маленьких предприятиях, занимающихся обработкой древесины в России, Белоруссии, Казахстане, Украине и других странах на всём постсоветском пространстве.

Область применения станка

Токарный агрегат СТД 120М предназначен для работы с малогабаритными деревянными элементами. Если сравнивать с предыдущим СТД-120, станок 120 м отличается улучшенной защитой, безопасностью и эргономичностью, а именно:

• движущие элементы закрыты ограждением;
• рабочая область оснащена местным освещением;
• улучшена электрическая схема управления;
• предусмотрена система механической очистки от пыли и стружки.

На рассматриваемом станке можно выполнять несложные токарные операции по обработке деревянных изделий, устанавливая их в центрах и в патроне, а также следующие простые действия:

• точение профильных и цилиндрических тел вращения;
• отрезание деталей под любым углом и закругление;
• высверливание и точение внутри по определённому профилю;
• зачистка абразивным инструментом плоских деталей с большим диаметром на планшайбе.

Точение на станке

Комплектация токарного станка

Электромеханический привод. Этот механизм отвечает напрямую за вращение обрабатываемой заготовки из дерева. Он состоит из:

• асинхронного электродвигателя с вращающимся валом;
• клиновидного ремня;
• двух шкивов;
• рабочего блока;
• защитного кожуха;
• станины;
• блока управления;
• светильника;
• шпиндельные насадки;
• защитное ограждение.

Шкивы и рабочий блок

Шкив токарного станка

Один шкив зафиксирован на приводном валу, а второй на вращающей части передней бабки.

Благодаря этому узлу можно изменять скорость работы станка путём перебрасывания ремня с одной канавки шкива в другую.

Рабочий блок. Это узел, который состоит из двух бабок, держателя для фиксации и ровного движения режущего или абразивного инструмента, размещен в продольном направлении относительно заготовки.

Назначение кожуха и необходимость в литой станине

Кожух защитный со смотровым отверстием. Он закрывает рабочую область с целью минимизировать травматизм. Смотровое отверстие предназначено для того, чтобы работающий на станке столяр, мог видеть обрабатываемое дерево.

Литая станина с опорой. Эта часть станка предназначена для повышения устойчивости станка. Для снижения уровня вибрации во время точения, станина устанавливается на деревянном столе или верстаке. На ней расположены все рабочие элементы станка.

Блок управления и дополнительные элементы

Блок управления. Этот узел станка предназначен для управления агрегатом. Блок управления или кнопочный узел размещён на передней бабке.

Местное освещение рабочей зоны. Светильник размещён на корпусе СТД 120М.

Набор шпиндельных насадок. Эти запчасти необходимы для фиксации на станке заготовок различной длины и диаметра. Одной из этих насадок является прижимная вилка-патрон для фиксирования и установки коротких деталей из дерева, другой – планшайба для длинных деревянных заготовок.

Защитное ограждение. Конструктивный элемент, закрывающий движущие элементы электромеханического привода. Он оборудован электрической блокировкой открывания люка корпуса привода с целью предотвращения попадания пальцев к движущимся в процессе работы ремню и шкивам, а также автоматической остановкой двигателя при попытке открытия люка на корпусе.

Технические характеристики и некоторые особенности эксплуатации

Станок токарный по дереву СТД 120М имеет относительно хорошие технические параметры, особенно, если учесть его специфику и размеры:

• габариты – 1250*550*575 мм;
• масса – 100 кг.

Заготовки из дерева, с какими параметрами могут обрабатываться на СТД 120М:

• длина элемента, устанавливаемого в центрах, не более 500 мм;
• диаметр заготовки, не более 190 мм;
• величина точения, не более 450 мм.

Характеристики шпинделя:

• число скоростей – 2;
• диапазон скорости вращения – 1100–2150 об/мин.

Следует учесть, что высота центров установки равна 120 миллиметрам. Электрооборудование функционирует от трёхфазной электросети с частотой 50Гц. На токарном агрегате предусмотрен один электрический двигатель с начальной мощностью в 0,4 кВт.

Некоторые особенности эксплуатации:

• обрабатываемая заготовка должна быть без сучков и трещин, а показатель влажности древесины находится в пределах 20%;
• большие элементы необходимо обрабатывать на низкой скорости;
• смазка движущихся деталей.

Смазка и проверка узлов на наличие дефектов и повреждений должны производиться не реже, чем 1 раз в год либо после 500 часов работы агрегата.

Конструктивно предусмотрена возможность самостоятельно ремонтировать переднюю и заднюю бабку.

Достоинства и недостатки

Перечисляя положительные и отрицательные свойства станка, не следует забывать о его учебном предназначении, и о том, что СТД 120М также применяется и на некоторых малых предприятиях, а это уже говорит о качестве его сборки и отличных функциональных возможностях. К достоинствам станка можно отнести следующие его особенности:

• длительный срок службы;
• сравнительно маленькие размеры;
• высокий уровень безопасности;
• полная комплектность и функциональность.

Изделия изготовленные на токарном станке по дереву

Длительный срок службы. Простота устройства агрегата сама по себе позволяет ему эксплуатироваться долгое время. Однако, при условии, если деревообрабатывающий станок эксплуатируется в щадящем режиме и за всеми его узлами осуществляется своевременный и тщательный уход, срок его службы может увеличиться в несколько раз.

Сравнительно маленькие размеры. Это качество важно для небольших мастерских и учебных классов, в которых, как правило, нужно монтировать сразу несколько агрегатов.

Высокий уровень безопасности. Главная особенность для любого оборудования, предназначенного для новичков. Кроме того, повышенные меры безопасности не будут лишними и для более опытных токарей.

Полная комплектность и функциональность. Свойство, позволяющее полноценно обучаться токарному делу на рассматриваемом аппарате.

Как и у другого оборудования, у станка СТД 120М есть свои недостатки:

• отсутствие возможности работы от двухфазной сети, что существенно ограничивает область использования установки;
• относительно малые размеры обрабатываемых деталей, ограничивающие спектр возможностей устройства;
• у станка всего две скорости работы, а это может плохо отражаться на качестве обработки элементов из дерева.

Видео по теме: Доработка токарного станка по дереву СТД-120

Токарный станок по дереву СТД 120

Древесина является распостраненным материалом для различных изделий благодаря повсеместной доступности, дешевизне и легкости обработки. Для придания заготовке из дерева требуемой формы существуют различные инструменты разных степеней механизации и характера обработки. Один из представителей древообрабатывающих токарных станков это СТД 120м.

Описание и назначение

СТД (Станок Токарный по Дереву) 120м применяется для придания заготовкам из дерева формы тела вращения. Присутствует примитивный механизм регулировки вращательного момента и скорости вращения вала, что упрощает проведение черновой и чистовой обработки за одну установку детали. Наличие светильника местного освещения позволяет расположить станок в слабоосвещенных местах помещения вне зависимости от наличия окон или потолочных ламп. Минимальная комплектация и отсутствие сложных механизмов управления позволяют сконцентрировать внимание на процессе резания. Слабый электродвигатель обуславливает низкие динамические показатели, при этом делая управление станком менее опасным для начинающих токарей на школьных занятиях по ручному труду.

СОВЕТ: Постоянно следите за отсутствием свисающих частей одежды. Несмотря на маломощный двигатель, энергии вращающейся заготовки достаточно для травмирования оператора в случае зацепа детали частью одежды. Риск зацепа при работе с деревом выше чем с металлом из-за большей шероховатости поверхности.

Агрегат повсеместно используется как школьный станок для обучения азам токарной обработки в специализированных учебных заведениях, а также в мелком производстве. Отсутствие точных систем подач, простая схема управления двигателем и массивная станина обеспечивают длительный срок службы и высокую ремонтопригодность станка.

Устройство и конструкция

Устройство токарного станка по дереву СТД 120м позволяет установить его на стол или на стальную раму с помощью отверстий для болтов. Массивная чугунная литая станина подавляет распостранение вибраций на элементы станка, препятствуя преждевременному выходу из строя и разбалтывания разъемных креплений. Конструкция токарного станка СТД 120м представлена на схеме ниже.

1. Электродвигатель
2. Щель принудительной продувки
3. Кнопочный выключатель
4. Опорные бруски
5. Клиноременная передача
6. Деревянная поверхность
7. Вал шпинделя
8. Фиксатор
9. Передняя бабка
10. Рычаг стопора
11. Блок управления местным освещением
12. Центр
13. Лампа местного освещения
14. Пиноль
15. Центр-вилка
16. Гайка крепления задней бабки
17. Сменный подручник
18. Опорные ноги
19. Откидной защитный экран
20. Станина с направляющими
21. Рычаг фиксации пиноли
22. Маховик подачи пиноли
23. Внешний кожух
24. Задняя бабка
25. Фиксатор положения подручника

Шпиндель выполнен в форме вала на двух подшипниковых опорах. Силовой шкив клиноременной передачи расположен слева. Для различных режимов точения на токарном станке присутствуют шкивы с разными размерами. Переключение скоростей осуществляется перебрасыванием ремня между двумя положениями, при этом станок должен быть отключен от питания.

Со стороны детали к шпинделю крепится планшайба или приспособление для установки детали в центрах, за специальные технологические отверстия или наружную поверхность.

Для симметричного закрепления детали и ее надежной фиксации в правой части станка расположена задняя бабка. Она состоит из литого корпуса и устанавливается на направляющих станины с возможностью перемещения вдоль оси вращения заготовки и фиксируется гайкой, закручиваемой комбинированным ключом.

В верхней части корпуса установлена пиноль с возможностью свободного перемещения. В левой части пиноли присутствует посадка на конус Морзе, что позволяет установить задний центр, сверло или любое приспособление с соответствующим хвостовиком. С обратной стороны в пиноли плотно запрессована втулка. Вращение пиноли вокруг своей оси ограничено установочным винтом, расположенным на наружной поверхности.

Фиксация пиноли производится поворотом до упора рукоятки зажима. Смазка винта подачи обеспечивается заливанием масла в специальные каналы в корпусе задней бабки.

Подручник выполняет функцию опоры в вертикальной плоскости, воспринимая момент сопротивления детали резанию, благодаря чему снижается нагрузка на руки рабочего, уменьшается усталость и шанс травмироваться. Держатель подручника связан со станиной специальным винтом и рукояткой, прижимающей шайбу снизу. При освобождении стопора в передней части возможно заменять подручники и устанавливать различные углы для обработки конических поверхностей и более длинных заготовок.

Светильник местного освещения установлен на передней бабке. Гибкий рукав позволяет изменять положение лампы относительно рабочей области. Питание лампочки осуществляется отдельным трансформатором, а кнопки управление светом расположены сверху от кнопок включения двигателя.

Кожух защиты рабочей зоны выполнен из листовой стали и препятствует разлету твердых отходов по помещению, а также предотвращает попадание сторонних предметов в рабочую область. Сверху к защитному кожуху крепится откидной экран из оргстекла и свободно свисающей материи, служащей для удобной работы руками.

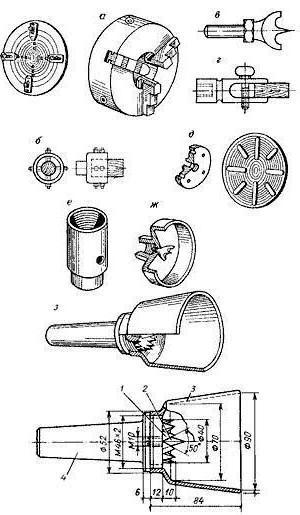

Приспособления для расширения функционала станка

В  зависимости от характера выполняемых работ конструкцией станка предусмотрено применение различных приспособлений, главным образом позволяющих установку и обработку деталей сложной формы. Одной из особенностей обработки дерева являются большие допуска

Тисочный патрон решает проблему установки плоской или имеющей форму многоугольника (граненую поверхность) детали. После помещения заготовки в вилку патрона и предварительного центрирования тиски зажимают винтом.

Чашечный патрон представляет собой специальную цилиндрическую полость. Установка детали производится вколачиванием цилиндрической стороной в снятый с шпинделя патрон до упора. Его применение оправдано при большом количестве однотипных деталей с известным внешним диаметром.

Самоцентрирующиеся многокулачковые патроны обеспечивают надежную фиксацию и центрирование заготовок по наружных и внутренним поверхностям благодаря двум комплектам сменных кулачков.

Отдельным способом крепления является фиксация массивных заготовок в форме цилидров или дисков непосредственно на планшайбу без патрона. Перед установкой планшайбы в шпиндель к ней болтами крепится заготовка за технологичные пазы или отверстия.

Для чистовой обработки изделия шлифованием на поддерживающую планку наклеивается слой упругого материала, поверх которого крепится шлифовальная шкурка. При этом края шкурки зажимаются снизу планкой, прижимаемой гайкой.

СОВЕТ: В отличии от металла, при резании дерева в окружающей воздушной среде образуется много мелких частиц. При отсутствии активного воздухоотвода для предотвращения попадания пыли в дыхательные пути желательно использовать промышленный респиратор со сменными фильтрами.

Отрезание заготовки с минимальными потерями материала производится специальной пилой из ножовочного полотна. В ходе данной операции оператор плавно подводит полотно пилы к вращающейся заготовке, при этом избегая любого перекоса режущего инструмента. О дополнительных возможностях станка разного характера можно узнать из описания в инструкции.

Технические характеристики и параметры

Полная масса станка с электродвигателем, защитным кожухом и подручником составляет 100 кг. В рабочем положении, при опущенном щитке габариты 1250 х 575 х 550 мм. Электродвигатель с потребляемой мощностью 400 Вт питается от сети 380 В.

Раздельное  управление двигателем и местным освещением осуществляется посредством кнопочной панели и ограничено положениями Вкл/Выкл. Высота центров составляет 120 мм. Максимальный диаметр заготовки –190 мм, а длина – 500 мм.

Максимальная частота вращения вала задается до включения станка и определяется одним из двух положений ремня на шкивах, 1100 и 2150 об/мин соответственно. Лампа местного освещения работает от постоянного  напряжением 24 В.

Для защиты оператора предназначен откидной прозрачный экран с брезентовой юбкой. Под продольными направляющими имеется накопитель стружки а также окно для очистки активным поддувом. Регулярная смазка движущихся частей станка проводится каждые 500 рабочих часов.

Преимущества и недостатки

Существует множество моделей настольных токарных станков по дереву. За редким исключением, все они приблизительно одинаковы по функционалу и производительности, отличия в основном касаются комплектации или внешнего вида. Возникающие во время работы недостатки несут фундаментальный характер и не могут быть устранены без существенного усложнения или увеличения конструкции. Недостатки

• Отсутствует запас по длине и диаметру обрабатываемой поверхности заготовки, что может быть критично при отсутствии рядом больших токарных станков.
• В штатной комплектации эксплуатация станка возможна только от сети 380 В.
• Невозможно переключать скорости при работающем станке. Количество передач всего две.

Преимущества

• Двигатель асинхронный бесколлекторный, а значит менее чувствительный к загрязнению, неизбежно возникающему при обработке дерева, в отличии от моделей с коллекторно-щеточным узлом.
• Благодаря относительно малому весу оборудования, для транспортировки достаточно двух людей. При этом перевозка на длительные расстояния может быть осуществлена на заднем сидении легкового автомобиля.
• В случае ненадобности рабочего станка его продажа не составит проблем, ведь подобные средства производства всегда востребованы.

Токарный станок STD-120M Holz

STD-120M — eine Drehmaschine für Holz, entworfen kleine Elemente aus verschiedenen Holzarten zu handhaben. Das Gerät hat vorteilhaft unterscheidet ihn von seinem Vorgänger Insbesondere bestehen darin, dass die kritischen Arbeitsbereiche durch ein Gehäuse mit einem lokalen Licht ausgestattet geschützt sind. Ferner aktualisiert Hauptschaltung, ein System Vibrationen и Geräusche zur Reduzierung entwickelte Staub und Späne Mechanisierten Art und Weise eine Anlage zum Entfernen.

Терминал

Schule Drehmaschine STD-120M ist für die einfache Handhabung des Baumes durch die zentrale Wechselwirkung mit dem Futter und das Futter, und die Arbeit für Grundbohrungen eingesetzt. Seine Funktionalität beinhaltet folgende Leistungen:

• Schleifen von zylindrischen und rotierenden Kernelementen.
• Die Fähigkeit, zu trimmen, zu runden, und um das Werkstück unter verschiedenen Winkeln zu schneiden.
• Durchführen auf dem markierten Profil drehen.
• Bohren.
• Bearbeitungsdurchmesser плоские декоративные Oberflächen in der Draufsicht und das Profil mit dem Spannfutter.

In dem aktuellen Stand des STD-120M wird durch das Startkraftwerk angetrieben. Der Motor ist auf der linken Seite des Geräts befindet. Das Drehmoment über einen Riemen Interaktion übertragen wird. Dieser Prozess wird durch ein Paar von Riemenscheiben erleichtert: ein erster Satz auf der Motorwelle, an einem zweiten vorderen Spindelstock gelagert ist.

Декорация

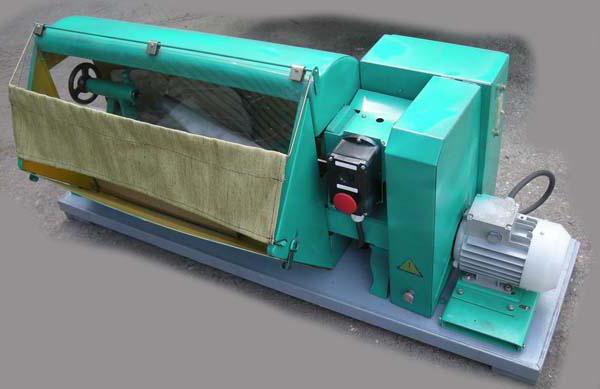

Die Maschine STD-120M verfügt über einige Funktionen des Geräts, und zwar:

• Geschwindigkeits-Rotationsmodus wird mittels des Werfens der Riemen и bestimmten Schlitze Wellen umgewandelt.
• Die Steuereinheit mit den Tasten auf der Kopfplatte befinden, die den bequemsten Zugang zum Management im Prozess zur Verfügung stellt.
• Düsen Spindeltyp geändert werden können, werden sie in der Serienausstattung enthalten.
• Der Arbeitsbereich wird durch zusätzliche Vorhänge mit transparent Fenstern geschützt.
• Entfernen Chips und andere Unkräuter ist möglich, mit einer optionalen Steck-Reinigungsanlage.

Verbessern Sie die Genauigkeit der Operationen erlaubt eine spezielle Beleuchtung, die Arbeit des Transformators Step-down-Typ überwacht. Elektrischer Verriegelung Design Riemenantrieb mit einem Schalter erhöht die Betriebssicherheit.

Frontkopfplatte Einheit

Dieser Knoten Dreheinheit STD-120M ist für die Montage und Befestigung des Werkstückes mit anschließender Übergabe an das das Drehmoment verwendet. Dieses Element besteht aus einem offenen gegossenen Gusskörper. Es gebohrt entlang der Achsen des Paares von Öffnungen, die radial, Kalottenlager gebildet zur Aufnahme dienen.

Arbeitsspindel — ist Welle aus Stahl geformt, um ein Recht auf die Patrone Unterlegscheiben und andere spetsnasadok Befestigungs Montage und Bearbeitung des Werkstücks mit Gewinde.Auf die dort links am Ende eines zweistufigen Antriebsrollentypen, der von Riemenübertragung vom Elektromotor aktiviert wird. Auf beiden Seiten des Spindelstocks mit Luken ausgestattet Filz Füllmaterial. Starten und Stoppen der Spindel durch die Steuereinheit, angeordnet auf dem Gehäuse.

Das hintere Element

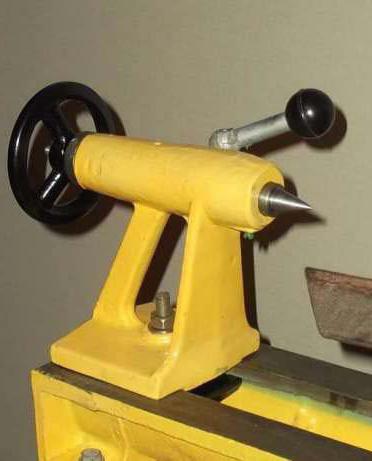

Dieser Teil der Maschine STD-120M bietet Unterstützung für die Wartung von Langprodukten, und die Patrone direkt Bohrer und andere Werkzeuge zu befestigen.Das Rückenelement der Vorrichtung besteht aus einem Kern und die beweglichen Hülse entlang der Führungsnuten des Gehäuses gleitet.

Auf einer Seite der beweglichen Hülse mit einer Öffnung zum Konus angepasst vorgesehen ist, die das hinteren Anschlag Bohrfutter или einen Bohrer mit einem entsprechenden Endschalters paßt. Auf der gegenüberliegenden Seite wird durch Drücken der Hülse mit einem Innengewinde eingesetzt ist. Madenschraube ermöglicht eine einfache Bewegung der beweglichen Hülse und verhindert, dass er um seine eigene Achse dreht.

Umverteilung des Drehmomentelements mit dem mit Gewinde versehenen Hals, der an einem Ende davon angebracht ist, ein Schwungrad feste Mutter ausgerichtet sind. Befestigung bewegliche Hülse in der gewünschten Position durch Anziehen Knopf. der Reitstock Die Fixierung erfolgt mittels Muttern, Crackern (Scheibe) und einen Bolzen hergestellt. Zur Schmierung von Arbeitselementen in den Gehäusen Vorprägungen.

Basic und Wechselmedien

Maschine Holz STD-120M ist mit wenigen Grundelementen ausgestattet, und zwar:

1. Trident, dient dazu, das Werkstück zu halten.Es hat an einem Ende eine konische Form, die an der Spindel identityisch ist. Der zweite Randelement als eine Gabel mit drei Zinken gestaltet. Es wird bestimmt, indem die Vorform direkt in eine Nut vorgesehen Dreizack fixiert, woraufhin das zweite Ende in dem Reitstock eingespannt.
2. Der Becher Bohrfutter, das ein Element mit einem zylindrischen Innenraum auf einer Seite und auf der anderen Seite — ein konischer Schaft, der zur Befestigung in den vorderen Teil des Spindelstockes dient.Kreisförmige Seitenwerkstück fest in dem Hohlraum der Kartusche platziert wird geklemmt oder geschraubt.
3. Wenn das Werkstück hat eine polyedrische Form, unter Verwendung von Flachbackenfuttern.
4. Darüber hinaus ist eine Drehmaschine-STD Patronen 120M kann mit drei oder vier Klemmbacken ausgerüstet werden. Sie sind für die Befestigung von Teilen des äußeren Teils verwendet. Ausrichtungselemente haben eine unabhängige Bewegung der Nocke, die eine schnellere Verarbeitung ermöglicht und ihre Effizienz zu verbessern.

Elektrische Geräte und Technische Параметр

die Dreh elektrische Ausrüstungseinheit betrifft, kann festgestellt werden, dass es eine Verbindung zu dem AC-Netz mit drei Phasen (380) в Neutralstellung ist, die fest geerdet ist. Der Schaltschrank hat auch einen Beleuchtungtransformator.

Technische Eigenschaften der Maschine sind in der Tabelle dargestellt:

Бухта Эльсмар — Ужасное уведомление 404

27 ноября 2018 г. — Мы работаем над исправлением 404 проблем, вызванных импортом.
Все содержимое импортировано.
Если вы хотите выполнить поиск в текущем форуме, используйте эту ссылку поиска.

Вы можете помочь, скопировав эти 2 строки:
Ссылка на URL: (нет)
ЗАПРОСНЫЙ URL: /pdf_files/m military%20standards/mil-std-120.pdf
И отправив их мне по адресу: Report 404 с темой «404 Report».

Если вы являетесь зарегистрированным участником и вошли в форум, и вы щелкаете ссылку в сообщении в теме, и это вызывает «404», пожалуйста, используйте кнопку Report Post и укажите 2 строки выше.

21 октября 2018 г. — Эльсмарская бухта работает с января 1996 года (почти 23 года!) — Как вы можете себе представить, за эти годы сайт значительно изменился. Если вы не можете найти то, что ищете, просто воспользуйтесь окном поиска Google выше.Слишком много изменений было внесено за эти годы, чтобы перечислить их все здесь.

ПРИМЕЧАНИЕ. Примерно 2 октября 2018 г. форум Elsmar был «перенесен» с vBulletin 3.8.9 на Xenforo 2.0.10. Свяжитесь со мной, если вам понадобится помощь.

О ссылках в сообщениях, которые привели вас на эту страницу: Если вы вошли в систему Зарегистрированный участник, читаете ветку в текущем форуме и нажимаете ссылку, которая привела вас сюда, пожалуйста, используйте кнопку Назад, чтобы вернуться к сообщению со ссылкой на проблему и щелкните ссылку «Пожаловаться» в сообщении.Я изучу и исправлю ссылку, если возможно. Спасибо!

1 января 2013 г. — Бухта Эльсмар работает в сети с января 1996 г. (16 лет!). Как вы можете себе представить, за эти годы сайт значительно изменился. Если вы не можете найти то, что ищете, просто воспользуйтесь окном поиска Google выше. Слишком много изменений было внесено за эти годы, чтобы перечислить их все здесь.

4/2004 — Я внес много изменений в сайт и прекращаю использование QS9000.com и 16949.com. Если вы перешли сюда по ссылке на любой домен, информация все еще здесь. Изменилось только доменное имя. Напишите мне (ссылка выше), если вам понадобится помощь.

7/2003 — Я внес серьезные изменения на сайт и в несколько каталогов с некоторыми выходными данными Powerpoint. К ним относятся следующие каталоги: / 8D /, / APQP /, / Audit /, / FMEA / и / Imp /. Приношу свои извинения за неудобства, вызванные неработающими ссылками (особенно с форумов).Если вы пришли сюда по ссылке в сообщении на текущих форумах, вернитесь к этому сообщению и используйте ссылку «Пожаловаться на это сообщение» в сообщении, а в качестве причины просто укажите, что ссылка недействительна. Исправлю ссылку, если смогу.

std120 (1/2 страницы) LITTELFUSE | Этот ремешок с осевыми выводами разработан для обеспечения надежной защиты от перезарядки аккумуляторных батарей без перезарядки.

В рамках нашей постоянной стратегии предоставления беспрецедентных решений по защите цепей, технического опыта

и лидерства в области применения мы с гордостью представляем группу

WICKMANN и ее продукты. в портфолио Littelfuse.

041006

www.littelfuse.com

STD120

1.20A

2,7

15V

100

5,00 @ 6,00

1,20

0,085

0,160

0,220

•

•

STD1203

0003

STD1203

0003

5,00 при 6,00

1,20

0,085

0,160

0,220

•

•

STD175

1.75A

3.8

15V

10000 @ 8,75

1,50

0,050

0,090

0,120

•

•

STD175S

1.75A

3,8

15V

100 9000 0,09

100

15V

100 9000 0,090

0,120

•

•

STD200

2.00A

4,4

24V

100

4,00 @ 10,00

1,90

0,030 0.060

0,100

•

•

STD350

3,50A

6,3

24V

100

3,00 @ 20,00

2,50

000

STD420

4.20A

7,6

24V

100

6,00 при 20,00

2,90

0,012

0,024

0,040

•

000

000

000

000

000 •

000

0003

Удерживающий ток: устройство с максимальным током пройдет без отключения в неподвижном воздухе 20 ° C.

I

отключение =

Ток отключения: минимальный ток, при котором устройство сработает при 20 ° C неподвижном воздухе.

В

макс =

Устройство максимального напряжения может выдерживать без повреждений при номинальном токе (I

макс)

I

макс =

Максимальный ток короткого замыкания устройство может выдерживать без повреждений при номинальном напряжении (В

макс. )

P

d =

Мощность, рассеиваемая устройством в отключенном состоянии при 20 ° C, неподвижном воздухе.

R

min =

Минимальное сопротивление устройства в исходном (непаянном) состоянии.

R

1max =

Максимальное сопротивление устройства при 20 ° C, измеренное через час после отключения в течение 20 с.

Осторожно: Работа за пределами указанного диапазона может привести к повреждению и возможному искрению и возгоранию.

Технические характеристики могут быть изменены без предварительного уведомления.

Модель

I

удержание

I

Отключение

V

макс.постоянного тока

I

макс.

макс. время до отключения

P

d макс.

Сопротивление

Сертификаты

(A)

(A)

(V)

(A)

(s @ A)

(W)

R

мин. ()

R

макс. ()

R

I макс. ()

Заказ

Кол-во

Заказ —

Модель

Упаковка

Информация

Номер

ПРЕДОХРАНИТЕЛИ С ПЕРЕЗАГРУЗКОЙ POLYFUSE®

Размеры (мм)

Допустимый продолжительный рабочий ток составляет ≤ 100% при температуре окружающей среды 20 ºC (68 ºF).

Технические характеристики

Упаковка

A

маленькая упаковка

D

стандартная

Материалы

Изоляционный материал: полиэфирная лента

Клеммы:

Никель

Макс. Температура поверхности устройства в отключенном состоянии

125 ° C

Температура эксплуатации / хранения

От -40 ºC до +85 ºC (с учетом снижения характеристик)

Влажность Старение

+85 ° C, относительная влажность 85%, 7 дней, ± 5% Типичное сопротивление Изменение

Вибрация

MIL-STD-883C, условие A, без изменений

Маркировка

“P”, код детали, идентификация, номер партии

Тип ремня, 15 В / 24 В

Стандарт

UL 1434 1-е издание

CSA C22.2 № 0 CSA TIL № CA-3A

Сертификаты

Признание cULus

TÜV

Характеристики

Этот продукт с осевыми выводами разработан в соответствии с требованиями

, обеспечивающими надежную защиту от повторного включения

перезаряжаемых аккумуляторов. . Свариваемые никелевые провода

с узкой конструкцией с низким профилем идеально подходят для установки

непосредственно на аккумуляторные элементы.

СТД

CHC в SUN MASTER Поставщик токарных станков

Увеличенные седла и полностью поддерживаемые поперечные суппорты (ось X)

• Станины и поперечные суппорты закалены и отшлифованы до минимум HS70.
• Turcite «B» покрытие между станиной и кареткой.

8-позиционная гидравлическая револьверная головка (опция)

Двигатель главного шпинделя с прямым приводом

• Шпиндель опирается на корпус одноцилиндрового подшипника, оснащенный прецизионными двухрядными цилиндрическими роликоподшипниками, упорными радиально-упорными подшипниками и смазанными консистентной смазкой класса HI.Передний шпиндель имеет лабиринтную манжету и защитную крышку для предотвращения попадания охлаждающей жидкости или стружки.
• Заключен в переднюю бабку с ребрами жесткости для максимального отвода тепла. Предотвращает тепловую деформацию после длительной токарной обработки, обеспечивая тем самым точную резку.

Технические характеристики могут быть изменены без предварительного уведомления.
