Сварочные электроды УОНИ. Характеристики марок 13-45 и 13-55

Применение электродов УОНИ

Электроды сварочные УОНИ применяют для сварки углеродистых и низколегированных конструкционных сталей с временным сопротивлением разрыву до 50 кгс/мм2, когда к металлу сварных швов предъявляют повышенные требования по пластичности и ударной вязкости. Электроды марки УОНИ находят применение при сваркеэлементов ответственных металлоконструкций, подверженных в процессе их эксплуатации динамическим нагрузкам в условиях низких температур. Их применяют для сварки емкостей, в которых будут содержаться различные среды с повышенным давлением, а также для листовых металлов с большой толщиной. Сварочные электроды марок УОНИ 13/45 и УОНИ 13/55 пользуются повышенным спросом у потребителя.

Маркировка

В документации, согласно требованиям ГОСТ 9466—75, для обозначения, например, марки УОНИ 13/45  сварочных электродов применяется такая форма записи:

УОНИИ—13/45—3,0 ГОСТ 9466—75

На этикетках или маркировках коробок, пачек и ящиков со сварочными электродами условные обозначения приведены более подробно.

Пример условного обозначения электродов типа Э46А по ГОСТ 9467—75, марки УОНИ—13/45, диаметром 3,0 мм, для сварки углеродистых и низколегированных сталей (У), с толстым покрытием (Д), с установленной по ГОСТ 9467—75 группой индексов, указывающих характеристики наплавленного металла и металла шва, 43 2 (5), с основным покрытием Б, для сварки во всех пространственных положениях 1, на постоянном токе обратной полярности 0, приведен ниже:

Э46АУОНИИ—13/45—3,0—УД/ Е 43 2 (5) Б—10  ГОСТ 9466—75, ГОСТ 9467—75

Сварочные работы

Сварочные электроды УОНИ 13/45 и УОНИ 13/55 после хранения в нормальных условиях не требуют прокалки перед выполнением сварочных работ. Прокалка электродов в течение одного часа при температуре 300-350С0  необходима в том случае, если покрытие имеет влажность выше 0,3%.

Для получения качественного шва места сварки предварительно хорошо зачищают. Сварку швов проводят по короткой дуге.

Процесс сварки характеризуется легким начальным зажиганием и сопровождается стабильным горением дуги с формированием качественного сварного шва. При высококвалифицированном проведении процесса сварки потери металла от разбрызгивания сведены к минимуму. Шлаковая корка с готовых швов отделяется легко.

Сварочные электроды УОНИ 13/45 и УОНИ 13/55 изготавливаются с размерами диаметров от 2,0 мм до 6,0 мм и длиной электрода от 300 мм до 450 мм. На контактный торец электродов диаметром 3 мм (электроды УОНИ 3) и выше нанесено специальное ионизирующее покрытие, обеспечивающее легкий первоначальный розжиг. Наиболее востребованы потребителями сварочные электроды УОНИ 3 и сварочные электроды УОНИ 4.

Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Электроды УОНИ

Огромное количество и разновидность электродов призвано, как минимум, улучшить качество и процесс сварки за счет некоторых особенностей.

К примеру, электроды УОНИ существуют таких марок как УОНИ 13-45, УОНИ 13-55, УОНИ 13-65, УОНИ 13-85. Не смотря на это, все они применяються для ручной дуговой сварки.

Начнем с электродов УОНИ 13-45. Их применяют, чаще всего, для сварки литья и поковки так, как получение швы характеризируются приемлемой вязкостью и пластичностью. В состав этих электродов входит никель и молибден.

Электроды УОНИ применяются, как правило, для сварки тавровых , а также стыковых швов, низколегированных и высокоуглеродистых сталей. Данные электроды могут работать в разных плоскостях, за исключением направления сверху в низ. Покрытие сварочных электродов УОНИ 13-55 состоит из марганца, серы, углерода, фосфора и кремния. Одновременно электроды данного типа содействуют формированию сварочного шва с прекрасной стойкостью к образованию трещин.

Для сварочных работ на конструкциях с повышениями требованиями используют электроды марки УОНИ 13-65. Данный тип электрода разрешает трудиться, фактически, во всех пространственных расположениях с применением непрерывного тока. Диаметр этих электродов изменяется от 2 до 5 мм. Увеличение диаметра приводит к увеличению силы тока. По качеству шва они не отличаются от других электродов типа УОНИ, и имеют основное покрытие.

Электроды УОНИ 13-85 обширно используются для работ с конструкциями из легированной стали повышенной прочности. Они разрешают трудиться во всех пространственных расположениях работ.

В совокупности характеристик электроды УОНИ довольно схожи, и замечательно подходят для сварочных робот при низких температурах. Также можно сказать, что электроды УОНИ дают хороший плотный шов, который содержит несколько повышенное число марганца и кремния, а также владеющий высокими механическими свойствами. Швы обладают высокой плотностью, существенной ударной вязкостью и в них не образуются трещины. Следовательно, электроды УОНИ считаются одними из лучших и используются для работ с особенно ответственными конструкциями. Эти конструкции могут испытывать вибрации, ударные нагрузки и действие колебания температур. Также электроды этого типа мало восприимчивы к влаге и выдерживают долгое прокаливание, из-за отсутствия органических веществ.


Чем отличаются электроды УОНИ 13/55 от 13/45, 13/65 и 13/85 | ММА сварка для начинающих

  • Для какой сварки предназначены электроды УОНИ
  • Чем отличаются электроды УОНИ 13/55 от 13/45
Чем отличаются электроды УОНИ 13/55 от 13/45

Электроды УОНИ 13/55 и 13/45 предназначены для сварки ответственных металлоконструкций постоянным током обратной последовательности. Из всего разнообразия электродов, электроды УОНИ отличаются рядом неоспоримых преимуществ, одно из которых, это проведение сварочных работ в условиях низких температур.

На сегодняшнее время существует несколько марок электродов УОНИ: 13/45, 13/55, 13/65 и 13/85. В чем собственно их различие, кроме использования в ручной дуговой сварке? В чем электроды УОНИ 13/45 отличаются от таких же самых электродов, но только с маркировкой 13/55 или 13/65?

Для какой сварки предназначены электроды УОНИ

Электроды УОНИ предназначены для ручной дуговой сварки (ММА).

Варить электродами УОНИ нужно в обратной последовательности и на постоянном токе. Для работы с данным видом электродов подходит любой сварочный инвертор для ручной дуговой сварки.

Основное предназначение электродов УОНИ — это сварка углеродистых и низколегированных сталей. Благодаря своим характеристикам, данные электроды используются для сварки ответственных конструкций, поскольку они способны обеспечить прочный и надежный сварочный шов, даже при условиях отрицательных температур.

Сварочные электроды УОНИ выпускаются различного диаметра, от двух до пяти миллиметров. Выбирая диаметр электродов для сварки, обязательно следует учитывать силу тока, а она увеличивается согласно диаметру электрода.

Чем отличаются электроды УОНИ 13/55 от 13/45

Ранее на сайте про ручную дуговую сварку mmasvarka.ru уже рассказывалось о том, в чем именно отличия электродов УОНИ от МР-3. Ознакомиться с данной информацией можно в предыдущем обзоре сайта.

Что же касается отличия электродов УОНИ 13/45 и 13/55, а также других их марок, то они заключаются в следующем:

Электроды УОНИ 13/45

— предназначены для сварки стали, поковок и литья. Сварочный шов с использованием электродов 13/45 отличается не только ударной прочностью, но и пластичностью. Обмазка электродов УОНИ 13/45 в отличие от других, содержит в своем составе молибден и никель.

Электроды УОНИ 13/55 — используются при сварке швеллеров, тавровых соединений, изделий из низколегированных и высокоуглеродистых сталей. Основное покрытие электродов 13/55 состоит из: серы, кремния, марганца, углерода и фосфора, поэтому сварочный шов получается очень стойким и прочным, с низким процентом микротрещин.

Электроды УОНИ 13/65 — варить электродами этой марки можно в любом положении, а основное их предназначение, это сварка ответственных металлоконструкций. Качество сварочного шва электродами 13/65, как и всех предыдущих марок, отличается своими высокими характеристиками.

Электроды УОНИ 13/85 — используются для сварки металлоконструкций выполненных из легированной стали высокой прочности.

Как видно, принципиальных отличий в характеристиках электродов УОНИ 13/45, 13/55, 13/65 и 13/85 нет, но они, все же имеются.

А, как известно, в ручной дуговой сварке недопустимы любые погрешности, поэтому к выбору расходных материалов следует подходить с большой осмотрительностью.

Характеристики электродов УОНИ-13/55 | Статьи о сварке от МЭЗ

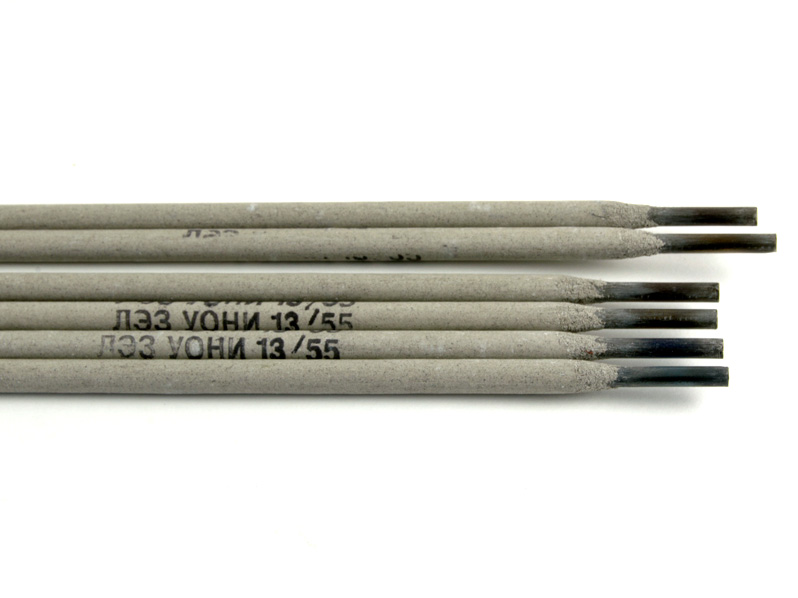

Электроды УОНИ-13/55 – одни из наиболее универсальных по широте применения. За 80 лет использования в СССР и России они заслужили высокую оценку среди профессионалов и сегодня относятся к самым надежным, производительным и эффективным.

УОНИ–13/55 – расшифровка и немного истории

В технической (и не только) литературе можно встретить два написания аббревиатуры этой марки, и оба можно считать в равной степени употребимыми. Исторически, начиная с года создания (1940), использовался вариант УОНИ. Дело в том, что над разработкой продукта несколько лет до этого трудились сотрудники лаборатории засекреченного тогда Научно-исследовательского института №13. Поскольку прилагательное представляет собой пусть и сложное, но одно слово, сочли, что в маркировке достаточно всего одной буквы «И».

Так и было в самом раннем написании:

  • У – универсальная
  • О – обмазка
  • Н – научно-исследовательского
  • И – института
  • 13 – номер 13

Разработки велись со второй половины 30-х годов. Специалистами во главе с К. В. Петранем были исследованы лучшие зарубежные аналоги из Великобритании, Германии, Нидерландов, США и Франции. Все они были последовательно протестированы одним и тем же опытным сварщиком. После определения наилучших качеств по всем ключевым параметрам были досконально исследованы материалы составов, их технологические свойства и особенности, и в последний довоенный год создан собственный электрод.

По прошествии времени и с принятием ГОСТ 9466-75 написание маркировки несколько изменилось:

  • У – универсальная
  • О – обмазка
  • Н – научно-
  • И – исследовательского
  • И – института
  • 13 – номер 13

Стандарт действует до сих пор, поэтому в нормативных документах корректно написание УОНИИ.

Однако при коммерческом использовании, в популярной литературе, на онлайн-ресурсах широко употребляется более короткий первоначальный вариант, который все это время существует параллельно со строго официальным.

Отличительные особенности

Сварочные электроды УОНИ-13/55 используются в ручной дуговой сварке при сооружении ответственных и особо ответственных конструкций из углеродистых и низколегированных сталей (48КС, 10ХСН2Д, 10ХСНД, 09Г2, Бст3, Ст3с и других марок). Возможно соединение толстых деталей, наплавка. В числе особенностей можно отметить следующие.

  • Покрытие состоит из фтористых соединений и карбонатов – это дает легкий поджиг и высокую стабильность электродуги при сварке.
  • Благодаря составу обмазки электроды обеспечивают наилучшую защиту сварочной ванны от атмосферных воздействий. Марка оптимально подходит для работы на открытом пространстве. Это делает ее особенно востребованной при сооружении и ремонте мостовых и трубных конструкций.
  • Сварной шов имеет повышенную ударную вязкость и пластичность. Сваренные конструкции могут эксплуатироваться в северных широтах при низких температурах.
  • В составе обмазки электродов содержится железный порошок, что позволяет компенсировать объемы разбрызганного или выгоревшего при сварке металла. Благодаря этому расход стержней этой марки в среднем на 10–15% ниже, чем у многих изделий других марок.
  • Благодаря наличию в обмазке органических соединений она демонстрирует высокую стойкость к влаге и отсыреванию.

В результате сварки образуется ровный однородный шов без раковин и кристаллитных трещин, устойчивый к коррозии и механическим нагрузкам и имеющий более длительный процесс старения.

Электроды УОНИИ 13/55 – особенности использования

  • Сварка выполняется инвертором на постоянном токе обратной полярности.
  • Сваривать детали можно во всех пространственных положениях за исключением вертикального сверху вниз.
  • При соединении элементов арматуры или рельсов сварка выполняется ванным способом в нижнем положении.
  • Возможная длина электродуги при сварке – средняя, короткая.
  • Перед использованием необходима прокалка в течение одного часа при температуре 250... 300 °С.
  • На поверхности свариваемого металла не должно быть следов ржавчины или окалин, грязи и масел.

Электроды УОНИИ-13/55 производства МЭЗ

Продукцию этой марки выпускает один из лидеров отрасли – Магнитогорский электродный завод. Образцовое качество изделий подтверждено многочисленными документами – сертификатами ГОСТ и НАКС, свидетельствами Российских морского и речного регистров, также они успешно прошли санитарно-эпидемиологическую экспертизу. Производитель предоставляет исчерпывающую информацию о продукте в сопровождающих документах и на фирменной упаковке МЭЗ.

Электроды для сварки

Электроды Плазма УОНИ 13 55 4 мм - цена, описание и характеристики

Клемма заземления Eco 400 ESAB предназначена для подключения разъема "-" с. ..

Электрододержатель ЭД-31 пользуется заслуженной хорошей репутацией у сварщиков ...

Маска сварщика СВОНА.Размер светофильтра – 110х90мм, марка ТС-3 плотность С-4 (...

Мастер 202-сварочный инвертор предназначен для сварки штучным покрытым электрод. ..

Механизм подачи проволоки Форсаж-МПЦ02 выполнен с применением 4-х роликовых при...

MIG250 IGBT - сварочный полуавтомат-инвертор, который предназначен для полуавто...

MIG500F Кедр - сварочный полуавтомат, который предназначен как для полуавтомати. ..

Фильтр-регулятор к аппаратам воздушно-плазменной резки металлов ПТК МАСТЕР, ПРО...

Полуавтомат Сварог MIG 2500 STANDART (J67) используется для механизированной св...

Аппарат произведен на базе современной инверторной технологии c использованием . ..

цена по запросу

Сварочный полуавтомат КЕДР MIG 200 GW, 220В предназначен для полуавто...

Аппараты MinarcMig Evo обеспечивают высокую производительность и отличное качес...

цена по запросу

CONFORT 600 - электрододержатель закрытого типа с полностью изолированным након. ..

цена по запросу

MIG 1200 сварочный полуавтомат АРИЯ предназначен для полуавтоматическ...

Сварочный аппарат X3 MIG Welder подходит для сварки MIG/MAG с газовым охлаждени...

цена по запросу

технические характеристики и технология их использования

Сварочные работы часто приходится выполнять не только на каких-то предприятиях, но зачастую домашние мастера также берутся за это сложное дело. Но степень сложности сварки складывается из многих критериев, например, модель сварочного аппарата, которым пользуется домашний умелец.

Но зная, что электрические сети очень часто работают нестабильно, то, соответственно, без инвертора при сварке никак не обойтись. Но работа такого сварочного аппарата невозможна, если не использовать электроды. Реализуются они как упаковками, так и поштучно. А вот состав их катодов стоит выбирать, опираясь на то, какую сталь вы собрались соединять.

Как правильно выбрать электроды для сварки?

Для качественной работы сварочного аппарата необходимы электроды, которые производятся не только за рубежом. Сейчас на прилавках строительных магазинов имеется широкий выбор сварочных материалов отечественного производства.

Приобретая электроды, следует учитывать следующие их свойства:

  1. Состав покрытия.
  2. Расход.
  3. Коэффициент наплавки.

Катод играет важную роль в электроде, но существует и много других качеств, которые стоит учитывать. Так, при его покупке учитываются следующие факторы:

  1. Свойства.
  2. Диаметр соединяемого шва.
  3. Глубина проплавления.

Отправляясь в строительный магазин за электродами, стоит уже иметь представления о том, каково будет его назначение, то есть какие стали он должен соединять.

Основные марки

Сварочный аппарат никак не может обойтись без электродов, но строительный мир настолько многообразен и разнообразен, что, порой, домашний умелец просто теряется в том, что же ему все-таки следует выбрать из всего перечня, который ему предлагается.

Но хотелось бы обратить внимание на несколько марок, которые считаются лучшими среди всех. Прежде всего, это электроды марки УОНИ, которые уже давно доказали свое качество и о характеристиках которого будет рассказано чуть позже.

Второй тип электрода – МР3. Эта марка на сегодняшний день является очень распространенной. Ее чаще всего используют для того, чтобы осуществлять сварочные работы не самых ответственных конструкций, которые выполнены их углеродных сталей, а также они могут быть и низколегированные.

Основное преимущества данного электрода заключается в том, что электрическая дуга непрерывно горит, а, таким образом, идет равномерный провар соединяемого металла, а следовательно, и такая прочность всей работы. Для работы с такой маркой можно использовать как переменный, так и постоянный ток.

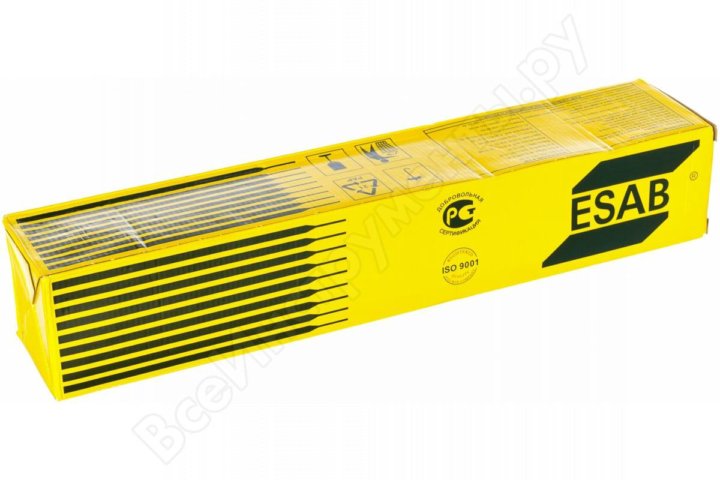

Еще одна распространенная марка электродов – это ОК 46. Они непросто хороши для процесса сварки, но еще и обладают таким покрытием, как рутиловое. Поэтому и сварочный шов получается прочным и надежным, ведь он даже позволяет делать повторный розжиг самой электрической дуги. Но вот не каждую сварочную операцию можно выполнять с этим катодом, так как это лучше подходит для, например, прихватки металла или же для создания корневого шва.

Технические характеристики УОНИ 13/55

На сегодняшний день существует огромное множество марок электродов. Среди всех большей популярностью и своей работоспособностью отличаются электроды отечественного производства УОНИ. Данная аббревиатура обозначает — универсальная обмазка научно-исследовательского института.

Итак, марка УОНИ предназначена для того, чтобы осуществлять любые сварочные работы с конструкциями из металла качественно и поддерживая высокий уровень пластичности. Такие электроды можно использовать даже в самых суровых климатических условиях, где чаще всего произведение нормальных сварочных работ невозможно.

УОНИ уже много раз использовались при сварке самых серьезных конструкций и даже прошли первоначально ряд обязательных испытаний, доказав, что именно они помогают получить такой шов при сварке, который и пластичен, и имеет необходимую ударную вязкость.

Остановимся еще раз подробнее на том, каковы же все-таки технические параметры электрода УОНИ. У него основное покрытие и это играет важную роль. Коэффициентом наплавки является 3,5 г/А ч. Его расход невелик, так известно, что электродв УОНИ расходуются примерно один на килограмм того металла, который наплавлен, то есть получается в цифрах приблизительно 1,7 кг.

Существуют у таких электродов и свои преимущества перед остальными. Прежде всего шов получается очень качественным. Свойства этих швов таково, что на них не образуются даже кристаллические трещины, а также в них содержится довольно низкое содержание углерода.

Самым лучшим вариантом при работе с электродом является использование сварки на короткой дуге, где используется метод опирания. Он просто идеально подойдет даже для тех мест, где есть проблемы с энергоснабжением и оно не бывает стабильным.

Технология использования электродов УОНИ 13/55

Известно, что есть некоторые особенности в технологии использования данного электрода. Так, его стержнем является проволока из стали. Вторая особенность заключается в том, что изделие покрывается смесью, в состав которого входят карбонат и фтористые соединения. Они влияют на качество шва, а также на то, какие примеси будут в нем содержаться.

Электрод УОНИ 13/55 выполняет швы настолько качественно и надежно, что к ним нет никаких претензий. Так практически невозможно найти какие-либо неровности или задиры, или даже какое-либо вздутие, или трещины на поверхности.

Так как в самом покрытии электродов нет никаких включений из органики, то это позволяет их прокаливать до температуры выше трехсот градусов, но не более 450. Такое их свойство позволяет говорить о том, что они легко переносят влагу.

Оцените статью: Поделитесь с друзьями!

Сварочные электроды УОНИ: разновидности и применение

Ежегодное увеличение выпуска большого количества электродов, а также расширение их ассортимента обусловлено необходимостью облегчить процедуру сварки и ее качество. Так, различают несколько типов электродов УОНИ, использующихся для дуговых сварочных работ.

Первая марка – УОНИ 13-45. В их составе содержатся никелированные и молибденовые элементы. Зачастую их можно встретить при осуществлении сварочных работ литых и кованых изделий. Швы, образовавшиеся после использования УОНИ 13-45, характеризуются вязкостью и эластичностью.

Обычно, рассматриваемые материалы встречаются при работе с тавровыми или стыковыми швами из низколегированных и высокоуглеродистых металлов. УОНИ используются во всех плоскостях, кроме вертикальных направлений.

Электроды УОНИ 13-55 имеют марганцевые, углеродные, фосфорные и кремниевые элементы в составе покрытия. При использовании электродов данного типа сварочный шов надежно защищен от образования трещин.

При работе с конструкционными элементами, требующими наивысших прочностных показателей, применяют электроды типа УОНИ 13-65. Изделия этой марки могут быть использованы во многих пространственных направлениях при воздействии постоянного тока. Диаметр подобных сварочных элементов колеблется от 2 до 5 мм. Чем больше данный показатель, тем выше сила тока. Качество получаемого шва не имеет особых отличий от прочих электродов УОНИ.

Работая с изделиями из легированной стали с высокими прочностными показателями отдают предпочтение марке 13-85. Они, также как электроды предыдущей марки, могут быть использованы в каждом пространственном направлении.

Подбивая итоги о прочностных и эксплуатационных характеристиках электродов УОНИ, следует сказать, что их показатели не имеют существенных отличий. Каждый из перечисленных типов сварочных электродов хорошо подходит для работ в условиях невысоких температур. Положительной особенностью изделий УОНИ является то, что с их применением образуется плотный шов, содержащий большое количество марганцевых и кремниевых элементов и обладающий хорошими механическими показателями. Кроме этого, швы отличаются высокой ударной вязкостью, что делает сварочные электроды УОНИ особенно востребованными при работе с ответственными конструкциями.

Благодаря своим высоким прочностным свойствам, конструкции, выполненные с УОНИ, хорошо переносят вибрационные и ударные нагрузки, перепады температур и являются устойчивыми к жидкостям.
