Узм для трехфазной сети: Схема подключения 3-х фазного реле напряжения УЗМ-3-63

Схема подключения 3-х фазного реле напряжения УЗМ-3-63

УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.

Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.

Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?

На верхние контакты подключается вход:

• N — приходящий нулевой рабочий проводник;
• L1 — приходящий проводник фазы A;
• L2 — приходящий проводник фазы B;
• L3 — приходящий проводник фазы C.

На нижние контакты подключается выход:

• N — отходящий нулевой рабочий проводник;
• U — отходящий проводник фазы A;
• V — отходящий проводник фазы B;
• W — отходящий проводник фазы C.

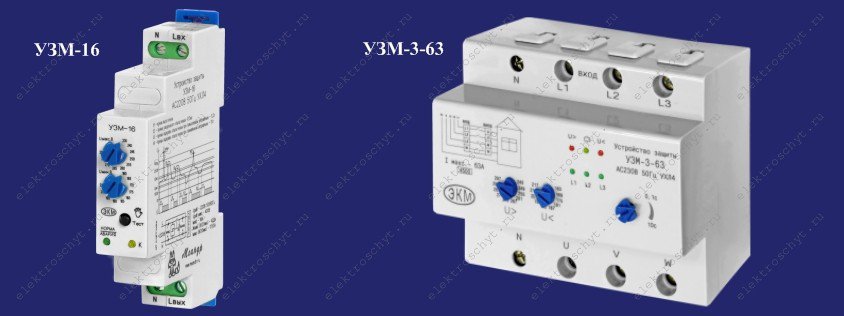

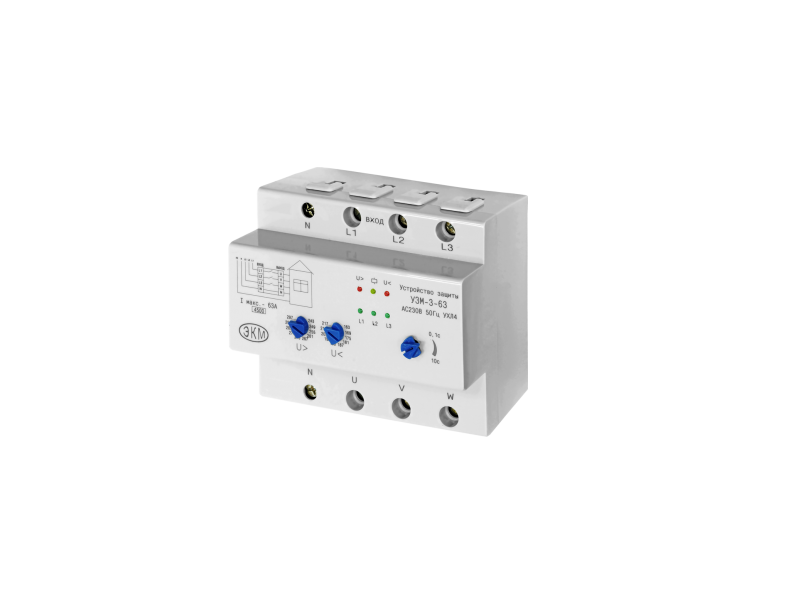

Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.







Схема подключения 3-х фазного реле напряжения УЗМ-3-63

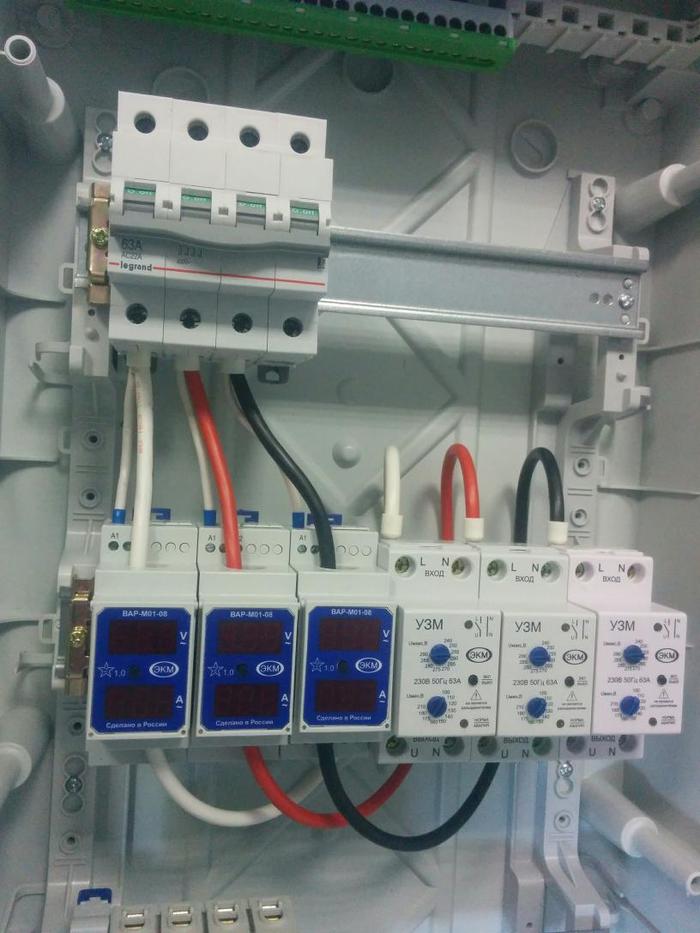

Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.





При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.

Регулировка уставок устройства производится в ручную с помощью трех специальных переключателей. Ими выставляются пределы высокого и низкого напряжений и время задержки повторного включения.

Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.

Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.

А вы используете трехфазное реле напряжения УЗМ-3-63?

Улыбнемся:

Как известно, сопротивление человеческого тела около 100 кОм. Каждые 100 г водки, принятые вовнутрь, снижают сопротивление тела на 1 кОм. Сколько нужно выпить водки, чтобы достичь состояния сверхпроводимости?

Устройства защиты от скачков напряжения УЗМ-3-63К

Параметр	Ед.изм.	УЗМ-3-63К
Параметры защиты
Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с)	В	243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с)	В	217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс)	В	300
Порог отключения нагрузки при провале напряжения (t откл=100мс)	В	110
Допустимый разброс напряжений по фазам, не более	%	25
Ширина зоны «гистерезиса» порога срабатывания	%	Uном ± 2,5
Порог срабатывания по частоте	Гц	45/55 ±0,5
Уровень ограничения напряжения при токе помехи 100А, не более	кВ	1,2
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)	Дж	200
Максимальный ток поглощения, одиночный  импульс 8/20мкс/повторяющиеся импульсы 8/20мкс	А	6500/4500
Время срабатывания импульсной защиты	нс	<25
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Максимальное напряжение питания	В	440
Потребляемая мощность	ВА	2,2
Коммутирующая способность контактов
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)	А	63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная)	А	25
Номинальная мощность нагрузки (АС250В) по каждой из фаз	кВт	14,5
Максимальное коммутируемое напряжение	В	400
Максимальный пропускаемый ток короткого замыкания (не более 10мс)	А	4500
Технические данные
Задержка включения/повторного включения, переключается пользователем		2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин
Задержка отключения при повышении напряжения выше верхнего порога	с	0,2
Время ускоренного отключения нагрузки при скачке напряжения, tоткл	мс	30
Задержка отключения при снижении напряжения ниже нижнего порога	с	10
Время отключения нагрузки при провале напряжения, tоткл	мс	100
Сечение подключаемых проводников не менее	мм²	0,5-25 (20-4 AWG)
Диапазон рабочих температур (по исполнениям)	0С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	0С	–40. ..+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 и УХЛ2
Степень защиты реле корпус/клеммы		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Влажность	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	105х63х94
Масса, не более	кг	0,45
Срок службы, не менее	лет	10

Устройство защиты многофункциональное УЗМ-3-63 63А 0. 1сек/10сек УХЛ4 Меандр УЗМ-3-63К

Устройство защиты многофункциональное УЗМ-3-63К, устройство защиты от скачков напряжения, нагрузка 63А на каждую фазу. Меандр

Устройство защиты УЗМ-3-63К является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации.

Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя.

Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А.

Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения, ниже установленного значения, отключения нагрузки не происходит, что не приводит к отключению потребителя и повторному включению с установленным временем задержки.

Технические характеристики:

• Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) В 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
• Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) В 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
• Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) В 300
• Порог отключения нагрузки при провале напряжения (tоткл=100мс) В 110
• Допустимый разброс напряжений по фазам, не более % 25
• Порог срабатывания по частоте Гц 45/55 ±0,5
• Уровень ограничения напряжения при токе помехи 100А, не более кВ 1,2
• Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200
• Максимальный ток поглощения, одиночный импульс 8/20мкс/повторяющиеся импульсы 8/20мкс А 6500/4500
• Время срабатывания импульсной защиты нс <25

Питание

• Номинальное напряжение питания В 230
• Частота напряжения питания Гц 50
• Максимальное напряжение питания В 440
• Потребляемая мощность ВА 2,2
• Коммутирующая способность контактов
• Номинальный ток нагрузки, (сечение проводников не менее 16 мм², медь) А 63/AC250В
• Номинальная мощность нагрузки (АС250В) по каждой из фаз кВт 14,5
• Максимальное коммутируемое напряжение В 400
• Максимальный пропускаемый ток короткого замыкания (не более 10мс) А 4500

Технические данные

• Задержка включения/повторного включения, переключается пользователем 2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин
• Задержка отключения при повышении напряжения выше верхнего порога с 0,2
• Время ускоренного отключения нагрузки при скачке напряжения, tоткл мс 30
• Задержка отключения при снижении напряжения ниже нижнего порога с10
• Время отключения нагрузки при провале напряжения, tоткл мс 100
• Сечение подключаемых проводников не менее мм² 0,5-25 (20-4 AWG)
• Диапазон рабочих температур (по исполнениям) ^oС  -25…+55 (УХЛ4) / -40…+55 (УХЛ2)
• Температура хранения ^oС –40. ..+70
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 и УХЛ2
• Степень защиты реле корпус/клеммы IP40/IP20
• Степень загрязнения в соответствии с ГОСТ 9920-89 2
• Влажность % до 80 (при 25°С)
• Высота над уровнем моря м до 2000
• Рабочее положение в пространстве произвольное
• Режим работы круглосуточный
• Габаритные размеры мм 105х63х94

• Масса, не более кг 0,45
• Срок службы, не менее 10 лет

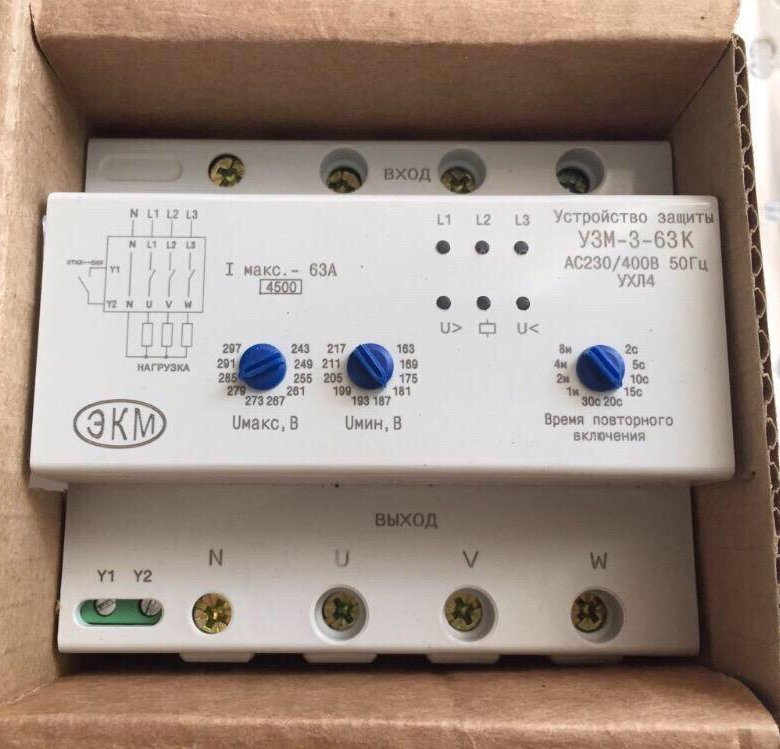

Конструкция устройства защиты УЗМ-3-63К Меандр:

Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей.

Клеммы устройства обеспечивают подключение проводов сечением до 35мм2. (рекомендованные сечения проводов см. в инструкции)

На лицевой панели расположены: поворотный переключатель «Uмакс» максимального значения напряжения, поворотный переключатель «Uмин» минимального значения напряжения, поворотный переключатель времени повторного включения, красный индикатор «U>» превышения линейного напряжения, жёлтый индикатор «» подключения нагрузки к потребителю, красный индикатор «U<» снижения линейного напряжения ниже установленного значения, три зелёный индикатора «L1», «L2», «L3» наличия линейных фазных напряжений.

Клеммы подключения к шинам ввода имеют маркировку N, L1, L2, L3 и надпись ВХОД. Клеммы подключения нагрузки имеют маркировку N, U, V, W и надпись ВЫХОД. Клеммы для подключения дистанционного управления имеют маркировку Y1 и Y2.

Порядок работы УЗМ-3-63К:

1. Подключить устройство согласно схеме подключения.

2. Убедиться, что контакт клеммы дистанционного управления находится в замкнутом состоянии, в противном случае устройство не подключит нагрузку, при этом индикаторы «>U», «<U» и «» будут попеременно включаться.

3. После подачи напряжения питания на вход, включаются зелёные индикаторы «L1», «L2», «L3».

• Если напряжение на входе в пределах установленного значения и правильный порядок чередования фаз, подключается нагрузка и включается жёлтый индикатор «».
• Если напряжение находится ниже установленного значения включается красный индикатор «U<» и происходит отключение нагрузки, жёлтый индикатор «» отключается. После восстановлении напряжения на входе, подключение нагрузки и включение жёлтого индикатора «» происходит после отсчёта времени задержки включения установленного пользователем.
• Работа устройства при значении напряжения на входе выше установленного значения аналогична.
• Устройство контролирует порядок чередования фаз, снижение или превышение частоты питающей сети и разницу напряжений на фазах превышающую 25%.

Работа индикаторов «>U», «<U», в зависимости от аварийной ситуации:

• Нарушение порядка чередования фаз — попеременное включение индикаторов.
• Превышение или снижение частоты сети более 55Гц, или менее 45Гц — частое одновременное включение индикаторов.
• При разнице напряжения более 25% между любыми фазами — медленное одновременное включение индикаторов.
• При появлении в сети высоковольтных импульсов напряжения, защита входов на варисторах шунтирует импульсы в любой из фаз на нейтральный проводник N, исключая прохождение импульса к нагрузке.

ВНИМАНИЕ: При срабатывании устройства разрываются все фазные шины. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Подключение нулевого провода к клемме N обязательно!

Диаграмма работы устройства:

Скачать паспорт для УЗМ-3-63К Меандр (.pdf)

Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр — цена, фото, технические характеристики. Для того, чтобы купить Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Многофункциональное защитное устройство УЗМ-3-63

Использование электроприборов в быту или на производстве затрудняют такие неблагоприятные факторы как сетевые помехи, перепады напряжения или отклонение частоты тока. Эти обстоятельства также могут стать причиной выхода из строя электрооборудования. Поэтому механизмы, являющиеся элементами трехфазной сети, испытывают потребность в защите. С этой целью было создано защитное устройство УЗМ-3-63.

Многофункциональное защитное устройство УЗМ-3-63

Устройство защитное многофункциональное (УЗМ) контролирует изменение в электросети. При обнаружении показаний, отклоняющихся от нормы, оно способно отключить электроприборы.

Технические характеристики

УЗМ-3-63 способно выполнять свои функции при температуре от -25 до +55 градусов. Вес данного изделия 450 грамм. Максимальное напряжение в электрической сети составляет 440В. Этот прибор имеет клемму для дистанционного управления. УЗМ способен контролировать частоту сети, которая не должна превышать 45-55 Гц.

Какие типы выключателей существуют и где их применяют. Все о выключателях тут

А также выполняет контролирование фаз, которые не должна отклоняться более чем на 25%. При этом максимальный ток коммуникации соответствует 63А на каждую фазу. Защитное устройство имеет двухпороговую защиту от повышенного и пониженного напряжения.

Повторное включение можно устанавливать самостоятельно от 2 секунд – 8 минут. При скачках напряжения прибор срабатывает через 30мс. Дополнительно УЗМ имеет встроенную систему защиты от импульсных вспышек в электросети.

Устройство подходит для эксплуатации только с трехфазными нагрузками. Производители гарантируют срок службы в 10 лет.

Принцип работы

Данное устройство монтируется на din-рейку, имеющую ширину в 35мм. При этом провода должны присоединяться спереди. Клеммы прибора предусматривают подсоединение проводов, сечение которых составляет до 35 кв.мм.

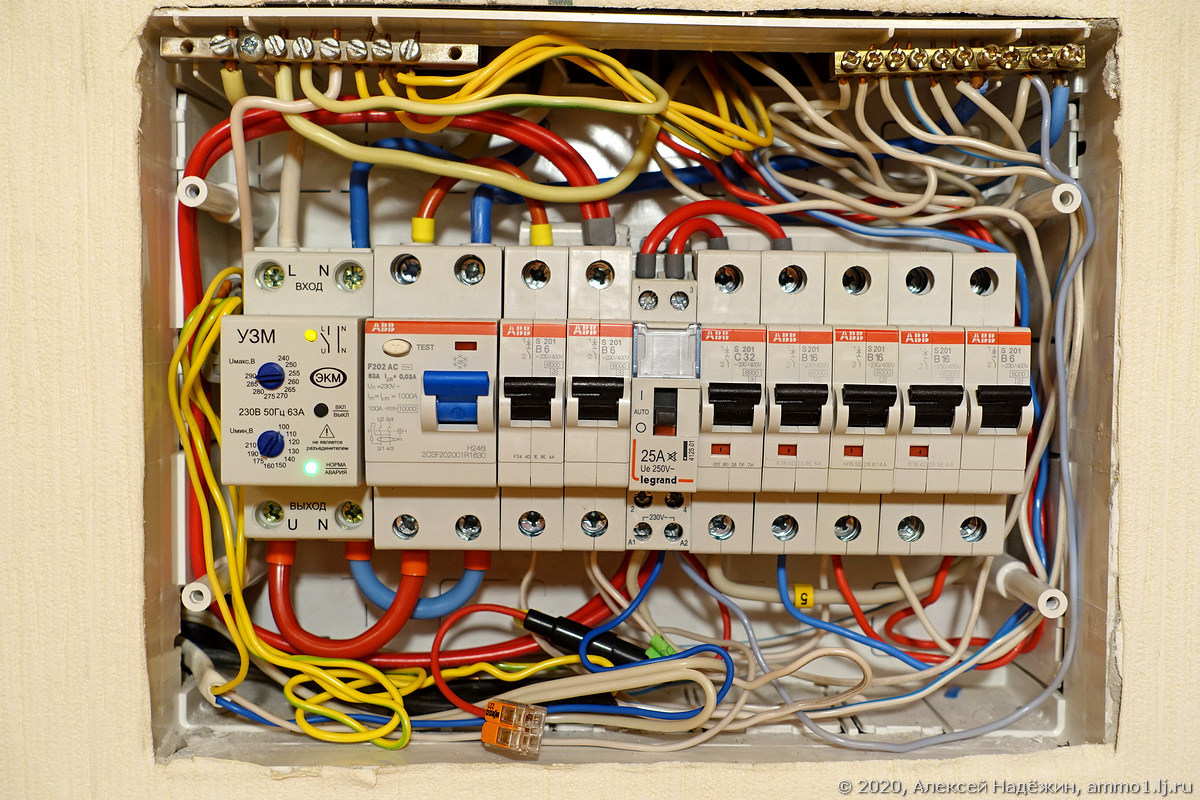

УЗМ-3-63 в щитке

При включении УЗМ-3-63 в функционирующую электролинию появляется активизация зеленых указателей фаз. В это время осуществляется диагностика сетей и их показателей на входе. Если электролиния имеет нагрузку, соответствующее норме, осуществляется кратковременное выключение устройства и повторное включение через некоторое время, заданное потребителем. После этого зажигается желтая лампочка, которая говорит об активизации встроенного реле.

В случае если величина нагрузки в электросети не соответствует требуемым параметрам, УЗМ не включится повторно. При этом загорится красный индикатор, сигнализирующий об очень низком или высоком напряжении.

Одновременное частое мерцание красных индикаторов говорит об отклонении от нормы параметра частоты переменного тока требуемых показаний 45-55Гц. Если эти лампочки моргают медленно – это значит искажение фаз свыше меры на 25%.

Схема подключения УЗМ

Производители выработали точную схему присоединения защитного прибора, которая ликвидирует риск повреждения и нетактичную работу устройства. Она назначается только для трехфазных потребителей. На случай если таких потребителей нет, профессионалы рекомендуют монтировать отдельное реле на отдельную фазу. Это вызвано тем, что устройство, выполняющее свои функции, обязано обесточить систему при исчезновении одной фазы – что оно и сделает.

Как определить где фаза, ноль и земля. Цвета проводов вам помогут.

Для правильного подсоединения УЗМ нужно придерживаться некоторым правилам:

• в обязательном порядке присоединять клемму N, это обеспечивает бесперебойное и надежное функционирование;
• предоставить наличествование трехфазного потребителя;
• при отсутствии дистанционного руководства необходимо соединять между собой клеммы с маркировкой Y;
• в связи с тем, что устройство не чувствует короткого замыкания и утечку тока, вместе с тем необходимо монтировать в электрическую сеть также УЗО и автоматические выключатели.

Где применяют защитное устройство

При монтаже УЗМ устраняется порча дорогостоящего трехфазного электрооборудования, подсоединенного в сеть. Данный механизм способен контролировать частоту сети. Также прибор снабжен функцией заглушения импульсных помех. Данные помехи возникают во время переключения мощных механизмов, а также переходных процессов в трансформаторах или электродвигателях.

Подключение УЗМ-3-63

Помехи причиняют губительное влияние на микроэлектронику и другие электроприборы. Для того, чтобы привести прибор в действие не нужно дополнительных усилий, достаточно всего лишь переключить встроенное реле.

Устройство может использоваться как на производственных объектах, так и в бытовых электросетях для подсоединения потребителей трехфазного тока.

Защитное устройство: популярные аналоги

Приборы от разных производителей отличаются друг от друга стоимостью, качеством исполнения, а также предоставлением различных дополнительных функций. Также они могут различаться по названию, но они призваны выполнять одно и то же назначение.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

РНПП-302, Новатек-Электро, Украина. Прибор обладает такими характеристиками: потребляемая мощность 5Вт; вес 300г; температурный режим для эксплуатации -35 до +55; номинальное напряжение 220/230В; линейная нагрузка 380/400В; релейный вывод 8А.

СР-731, Евроавтоматика F?&F, Белоруссия. Наивысший ток катушки 2А; четыре индикатора; нижнее напряжения отключения – 150-210В; верхнее напряжение отключения – 230-260В.

PNM-31, ZAMEL, Польша. Напряжение питания 230/400В; рабочая температура -20 до +60; минимальная задержка на отключения 5 с; максимальная задержка на отключение 5с; максимальная задержка на включение 5 секунд.

Отличительной особенностью изделий от производителя Меандр заключается в том, что для его работы не требуется дополнительных пусковых агрегатов. Продукция других брендов имеют недостаточные коммутирующие функции.

Так Украинские изделия имеют релейные выключатели, рассчитанные на токовую нагрузку в 8А, а Белорусские производители наделили свою продукцию катушкой, максимальный ток которой составляет 2А.

Польские аналоги владеют максимальной нагрузочной способностью в 16А. УЗМ-3-63 обладают возможностью дистанционного управления посредством клемм Y1 и Y2, установленные в нижнем углу лицевой панели слева.

Между тем некоторая продукция имеет преимущество по отношению к Российскому производителю. Украинские защитные изобретения обладают цифровым дисплеем, на котором можно посмотреть информацию о состоянии электрической сети в процессе эксплуатации.

Стоимость данных аналогов не составляет большой разницы.

УЗМ-3-63К AC230В/AC400В УХЛ2 реле контроля трехфазного напряжения МЕАНДР

Параметры защиты
Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с), В	243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с), В	217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс), В	300
Порог отключения нагрузки при провале напряжения (tоткл=100мс), В	110
Допустимый разброс напряжений по фазам, не более, %	25
Ширина зоны «гистерезиса» порога срабатывания, %	Uном ± 2,5
Порог срабатывания по частоте, Гц	45/55 ±0,5
Уровень ограничения напряжения при токе помехи 100А, не более, кВ	1,2
Максимальная энергия поглощения (одиночный импульс 10/1000мкс), Дж	200
Максимальный ток поглощения, одиночный  импульс 8/20мкс/повторяющиеся импульсы 8/20мкс, А	6500/4500
Время срабатывания импульсной защиты, нс	<25
Питание
Номинальное напряжение питания, В	230
Частота напряжения питания, Гц	50
Максимальное напряжение питания, В	440
Потребляемая мощность, ВА	2,2
Коммутирующая способность контактов
Номинальный ток нагрузки, (сечение проводников не менее 16 мм2, медь), А	63/AC250В
Номинальная мощность нагрузки (АС250В) по каждой из фаз, кВт	14,5
Максимальное коммутируемое напряжение, В	400
Максимальный пропускаемый ток короткого замыкания (не более 10мс), А	4500
Технические данные
Задержка включения/повторного включения, переключается пользователем	2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин
Задержка отключения при повышении напряжения выше верхнего порога, с	0,2
Время ускоренного отключения нагрузки при скачке напряжения, tоткл, мс	30
Задержка отключения при снижении напряжения ниже нижнего порога, с	10
Время отключения нагрузки при провале напряжения, tоткл, мс	100
Сечение подключаемых проводников не менее, мм?	0,5-25 (20-4 AWG)
Температура хранения, 0С	–40. ..+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2кВ А1-А2)
Степень защиты реле корпус/клеммы	IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Влажность, %	до 80 (при 25°С)
Высота над уровнем моря, м	до 2000
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры, мм	105х63х94
Масса, не более, кг	0,45
Срок службы, не менее, лет	10

схема подключения в однофазную и трёхфазную сеть, выбор реле напряжения

В современных домах у людей присутствует много техники, поэтому сеть иногда не выдерживает такой мощности. В этой статье говорится о том, как подключить реле напряжения и что это, вообще, такое.

Сферы применения и принципы действия

УЗМ-51М используется для предохранения бытовых и электрических приборов от перепадов напряжения в однофазных сетях квартир или домов. Эта система выключает источники питания при резко меняющемся напряжении, а также блокирует его импульсные высоковольтные перепады.

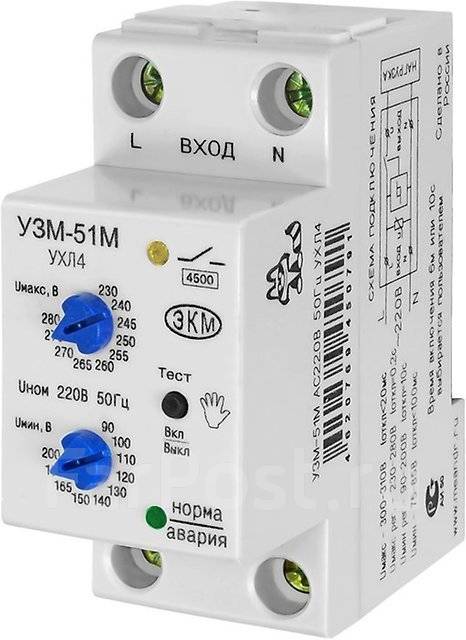

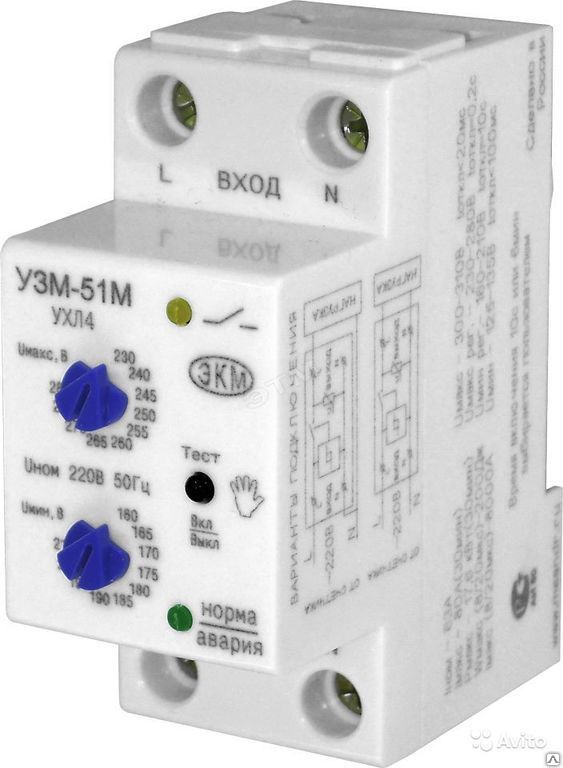

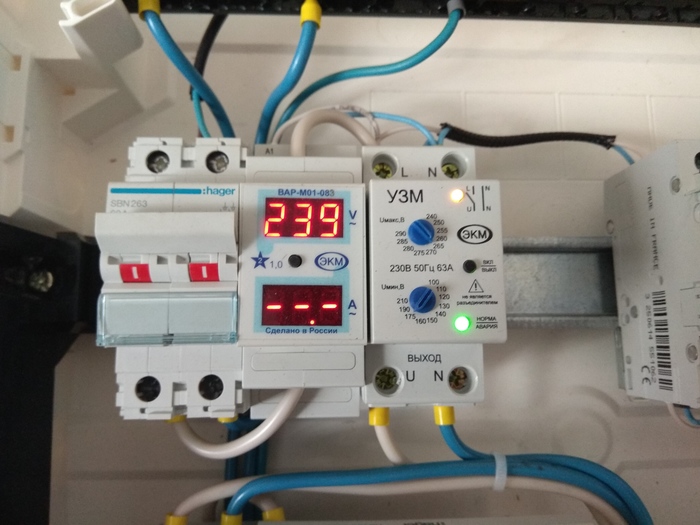

Как выглядит УЗМ

Есть несколько причин такого вида скачков, например, перегруженность трансформаторных станций, подключение мощных асинхронных устройств и сварочных приборов, КЗ или разрыв нулевого кабеля, погодные условия.

УЗМ-51М в основном используют в бытовых электрических сетях, подсоединяя после счетчика и автоматов на вводе электропитания в квартиру или дом. Также его применяют в трехфазных сетях.

Конструкция прибора

При помощи предохранителей, которыми оснащен корпус, можно указать порог включения реле по верхнему напряжению от 230 В до 280 В и по нижнему – от 205 В до 90 В. При подсоединении к питающей сети индикация на реле контроля напряжения не срабатывает около первых 3 секунд. Мерцание зеленого цвета означает то, что выполняется проверка напряжения.

Если оно совпадает с заданным показателями, устройство защиты включается, и об этом говорит равномерный индикатор желтого и зеленого цвета.

Внимание! Ускорить включение на приборе можно благодаря кнопке «Тест». В обычном режиме работы устройство защиты постоянно наблюдает за показателем напряжения.

Технические характеристики прибора

Устройство имеет размеры 85 × 36 × 64 мм. Установка прибора выполняется достаточно легко благодаря продуманной системе. Также прибор имеет такие характеристики:

Полный перечень характеристик

срок службы	10 лет;
задержка на выключение	20 миллисекунд;
энергия поглощения	210 Дж;
сила тока при коротком замыкании	4,5 кА;
сила тока в цепи	80 А;
энергозатраты	1,5 Втч;
масса	161 г;
защита	корпус — IP40, клеммы – IP0.

Особенности конструкции аппарата

На верхней стороне пластикового корпуса устройства УЗМ-51м установлены входные клеммы L и N, на нижней – выходные U и N. Они похожи на своего рода трубку, что дает плотный зажим провода площадью до 40 мм2. Спереди находится два индикатора. Один указывает о режиме работы, а другой о неисправности в сети. Второй индикатор светится желтым цветом, сигнализируя о работе встроенного реле.

В том же месте находится кнопка подключения тестового режима, которая соответствует ручному управлению. На корпусе расположены регуляторы порога рабочего охвата напряжения.

УЗМ 51м схема подключения в однофазную сеть

В роли управляющей детали будет РIС12F683 – небольшой контроллер с 6 выводами, который работает в онлайн-режиме. Все компоненты реле могут функционировать при напряжении 450 В в течение долгого времени. На схеме есть большое число деталей в SMD-исполнении. Благодаря своему качеству прибор приобрел большую популярность.

Схемы подключения устройства

Три правила, которые необходимо помнить при подключении схемы:

• при присоединении четырех кабелей вверху нужно расположить входной проводник, внизу – выходной для бытовых приборов;
• если подсоединяется три кабеля, то фаза пропускается через устройство защиты, «ноль» необходим для электропитания самой системы;
• при подсоединении ДУ «ноль» идет по выключателю, через силовой провод связывается сам прибор, поступает нагрузка и напряжение.

Схема подключения реле напряжения и УЗО

Сеть однофазная

К однофазной сети реле контроля напряжения устанавливается через проводной контакт. При данном подключении можно применять тиристор на 200 В, фильтры устанавливаются за обкладкой, в конце устанавливается выпрямитель.

Для устойчивости напряжения применяются контакторы импульсного либо оперативного вида. Трудность с магнитными колебаниями убирается путем использования проходных фильтров.

В щитах ВО фильтры используются с сетчатой обмоткой, прибор подключается с тремя контактами. В таком случае наибольшее сопротивление будет не меньше 30 Ом.

Сеть трехфазная

Для трехфазной сети есть также своя схема подключения устройства защиты. В случае если три фазы переходят в три однофазные линии, то для каждой нужно иметь свое устройство. При подсоединении к трехфазным щиткам потребуется и специальный предохранитель.

Реле напряжения «Зубр» схема подключения

Ошибки в подключении

Возможной проблемой может быть неверный расчет нагрузки от приборов, выполненный новичком без профессиональных навыков. Перед установкой реле контроля нужно правильно произвести все расчеты, воспользовавшись помощью электрика.

Очень часто устройства защиты пропускают нейтраль, в которой вовсе нет надобности. Ее можно установить на любой контакт.

План установки УЗМ-51 через варистор достаточно эффективен, но ненадежен. При плохой погоде варистор сгорает самый первый. Поэтому лучше искать схему без него.

Как выбрать реле напряжения

При выборе, первое, что нужно учесть – это мощность устройства, а также вид сети, к которой он будет подключаться. Лучше довериться профессионалу, потому что прибор имеет много видов и разновидностей – от технических характеристик до дизайна. Одна из популярных фирм – Zubr. Приятная цена и достаточно качественный прибор будет помощником в доме.



Реле контроля напряжения Zubr

В заключение необходимо отметить, что УЗМ 51М необходимо иметь в каждом доме для того, чтобы была возможность контролировать напряжение. Иначе при резких скачках могут выйти из строя все бытовые приборы.

Защита от скачков напряжения и обрыва нуля

Добрый день. У меня в старой квартире /загородном доме недавно на ГРЩ произошел обрыв «ноля»/ был скачок напряжения. Вся техника в квартире сгорела. Слава богу, у соседей тоже.

Данный диалог с различными вариациями  в офисе нашей компании раздается достаточно часто. Для того, чтобы Вы не произнесли его в один прекрасный день, предлагаем ознакомиться с некоторыми типовыми устройствами защиты от скачков напряжения, которые можно использовать для защиты перепадов напряжения

1. Ограничители перенапряженией –узип – предназначены для защиты оборудования от импульсных скачков перенапряжений, которые могут возникнуть например вследствие близкого удара молний в линию электропередач или близкой работы устройств с большой индуктивностью..

В основном применяются  в загородном жилье.

Принцип работы: Во время импульса перенапряжения УЗИП  увеличивают свое сопротивление и замыкают на землю распространяющийся по системе разряд.

Более подробно читаем про ограничители перенапряжений. В основном устанавливаются в электрощиты учета

2. Реле напряжения –используют для защиты оборудования от скачков напряжения в сети или «обрыва нуля»

Применяется как в городском, так и загородном жилье..

Принципе работы- реле разрывает цепь, при отклонениях напряжения в сети больше заданных значений. После восстановления напряжения в сети, устройство автоматически замыкает цепь. .

Наиболее известные устройства на российском рынке. Устанавливаются при монтаже квартирных щитков

Реле РН 113



Максимальный ток -32А

Регулировки напряжения Umin 170-230  Umax 240-290

Наличие дисплея, отображающего текущее напряжение в сети.

Устанавливается в распределительных квартирных щитах в однофазных сетях. В случае, если в квартиру или в дом запутывается с помощью трехфазной сети, то обычно обеспечивают защиту каждой фазы

Купить реле РН 113

 Реле 101М



Номинальный ток 16А,

  Регулировки напряжения Umin 160-220  Umax 230-280

Устанавливается путем включения в розетку электросети, защищаемое оборудование включается непосредственно в РН 101М.

Наличие ЖК экрана, с индикацией текущего напряжения в сети

Купить реле РН 101М

Наша компания является дилером компании Новатек Электро, поэтому своим клиентам мы преимущество рекомендует использовать именно реле РН 113.

Реле УЗМ 51

Защита нагрузки от импульсных скачков сетевого напряжения

Макс. ток шунтирования импульсов варистором — 8000 А

Обеспечивает подавление импульсов с энергией до 200 Дж

Защита нагрузки от повышенного напряжения (более 270 В, для УЗМ-51 242-286 В)

Защита нагрузки от пониженного напряжения (менее 170 В, для УЗМ-51 154-198 В)

Фиксированная задержка срабатывания — 0,2с при превышении напряжения

Номинальный ток 63А.

Купить реле УЗМ 51

Реле напряжения РН-106 Новатек Электро (аналог УЗМ51)

Защита отходящих линий от повышенного/пониженного напряжения (в диапазоне 160-280В) и обрыва нейтрали

Номинальный ток — 63А

Мощность подключаемых электроприборов — до 14 квт

Купить реле РН-106

3. Переключатель фаз ПЭФ 3

используется для повышения бесперебойности питания однофазных нагрузок от трехфазной сети.

При изменении напряжения в питающей «фазе» реле переключит питание на другую фазу, в которой напряжение соответвуется зданным значениям.

Купить переключатель фаз  ПЭФ 301.



Устройство защиты от перенапряжения УЗМ-16 (многофункциональное устройство защиты), нагрузка 16А

Может использоваться в любой конфигурации сети: TN-C, TN-S, TN-C-S, TT. Не заменяйте другие защитные устройства (автоматические выключатели, ограничители перенапряжения, УЗО и т. Д.). УЗМ не отключает нагрузку и задержка не возникает при кратковременных (менее 0,5 с) сбоях сетевого напряжения для удобства пользователя.
После подачи питания прибор находится в готовности в течение 5 секунд, и дисплей не работает, затем начинает мигать зеленый светодиод, указывая на отсчет времени воздействия.Если напряжение находится в допустимых пределах, нагрузка подключается к электросети и загораются зеленый и желтый светодиоды. Возможно ускоренное включение нагрузки вручную по нажатию кнопки «ТЕСТ». Реле включается автоматически и восстанавливает нормальное напряжение сети через 10 секунд после аварийного отключения.
При попытке вручную активировать аварийный режим устройство не дает включить питание нагрузки.
В рабочем режиме устройство контролирует сетевое напряжение.Когда в сети появляются высоковольтные импульсы, встроенный варистор шунтирует их до уровня безопасного оборудования.

Двухцветный дисплей работает в различных режимах:

• Если напряжение приближается к верхнему порогу отключения, начинает мигать красный светодиод и выходное напряжение диапазона отключает нагрузку от сети, желтый свет гаснет, а красный горит постоянно. Когда напряжение возвращается к нормальному значению, начинает отсчет времени повторного включения экспозиции, в то время как зеленый светодиод начинает мигать (если в течение эталонного времени напряжение выходит за допустимые пределы, повторное включение сбрасывается) после эталонного времени, нагрузка подключен к электросети.
• При приближении напряжения к нижнему порогу отключения происходит мигание зеленого светодиода, а при выходе напряжения за допустимые пределы начинается отсчет времени задержки отключения, а красный светодиод начинает мигать, по истечении контрольного времени нагрузка отключается от сети. , желтый светодиод погаснет, а красный загорится каждые 2 секунды. Когда напряжение возвращается к нормальному значению, начинает отсчет времени повторного включения экспозиции, в то время как зеленый светодиод начинает мигать (если в течение эталонного времени напряжение выходит за допустимые пределы, повторное включение сбрасывается) после эталонного времени, нагрузка подключен к электросети.
• При принудительном отключении нагрузки от сети нажатием кнопки «ТЕСТ» двухцветный светодиодный индикатор показывает эту альтернативную индикацию, когда загораются красный и зеленый светодиоды. Повторное нажатие кнопки «ТЕСТ» вернет устройство в нормальный режим работы.

ПРЕДУПРЕЖДЕНИЕ: Если нагрузка отключена кнопкой «ТЕСТ», устройство остается выключенным сразу после отключения и повторного включения питания. Для включения прибора еще раз нажмите кнопку «ТЕСТ» (удерживать 2 секунды) .

Пользователь может самостоятельно изменить время задержки пуска (10 с или 6 мин) для этого:

1. При нажатии кнопки «ТЕСТ» пользователь выключает внутреннее реле.

2. Затем нажать и удерживать кнопку «ТЕСТ» (светодиод «норма-тревога» погаснет), пока лампочка не начнет мигать. Если индикатор мигает зеленым, когда t1 установлено на 10 секунд, когда время красного t1 равно 6 минутам.

3. Отпустить кнопку «ТЕСТ».

4. Снова нажмите кнопку «ТЕСТ», чтобы вернуться к нормальной работе и переключить реле.

ВНИМАНИЕ: Только обрывается фазный провод при срабатывании устройства. Нулевой провод проходит для простоты установки и не переключается. Можно подключить выход N только с одной стороны (например при подключении к трехфазной сети можно объединить три нулевых вывода УЗМ на одной стороне).

Трехфазный двигатель в однофазной сети.Схема подключения трехфазного двигателя

В жизни бывают ситуации, когда в обычную домашнюю электросеть нужно включить какое-то промышленное оборудование. Также есть проблема с количеством проводов. Для машин, предназначенных для работы на заводах, обычно бывает три вывода, а иногда и четыре. Что с ними делать, где их подключать? Те, кто пробовал опробовать разные варианты, убедились, что моторы просто не хотят крутиться. Возможно ли однофазное подключение трехфазного двигателя? Да, вы можете добиться вращения.К сожалению, в этом случае падение мощности практически неизбежно, но в некоторых ситуациях это единственный выход.

Напряжения трехфазной сети и их соотношение

Чтобы понять, как подключить трехфазный двигатель к обычной розетке, необходимо понять, как соотносятся напряжения в промышленной сети. Общеизвестные значения напряжений — 220 и 380 вольт. Раньше было 127 В, но в пятидесятые от этого параметра отказались в пользу более высокого. Откуда взялись эти «магические числа»? Почему не 100, 200 или 300? Кажется, что круглые числа вычислить проще.

Большинство промышленного электрооборудования рассчитано на подключение к трехфазной сети переменного тока. Напряжение каждой фазы относительно нейтрального провода составляет 220 вольт, как в домашней розетке. Откуда берется 380 В? Это очень просто, достаточно рассмотреть равнобедренный треугольник с углами 60, 30 и 30 градусов, который представляет собой векторную диаграмму напряжений.Длина самой длинной стороны будет равна длине бедра, умноженной на cos 30 °. После несложных расчетов можно проверить, что 220 x cos 30 ° = 380.

Трехфазный моторный блок

Не все типы промышленных двигателей могут работать от одной фазы. Наиболее распространены из них «рабочие лошадки», составляющие большинство электрических машин на любом предприятии — асинхронные машины мощностью 1 — 1,5 кВА. Как этот трехфазный двигатель работает в трехфазной сети, на которую он рассчитан?

Изобретателем этого революционного устройства стал русский ученый Михаил Осипович Доливо-Добровольский. Этот выдающийся инженер-электрик был сторонником теории трехфазной сети питания, которая в наше время стала доминирующей. Трехфазный асинхронный двигатель работает по принципу индукции токов от обмоток статора к закрытым проводникам ротора. В результате их протекания по короткозамкнутым обмоткам в каждой из них возникает магнитное поле, взаимодействующее с линиями электропередачи статора. Это приводит к крутящему моменту, который приводит к круговому перемещению оси двигателя.

Обмотки расположены под углом 120 °, поэтому вращающееся поле, создаваемое каждой фазой, последовательно толкает каждую намагниченную сторону ротора.

Треугольник или звезда?

Трехфазный двигатель в трехфазной сети может включаться двумя способами — с нулевым проводом или без него. Первый метод называется «звездой», в этом случае каждая из обмоток находится под фазным напряжением (между фазой и нулем), равным 220 В. в наших условиях. Схема подключения трехфазного двигателя «треугольник» предполагает последовательное включение трех обмоток и линейное (380 В) напряжение на коммутационные узлы. Во втором случае двигатель будет развивать большую мощность примерно в 1,5 раза.

Как включить двигатель в обратном направлении?

Управление трехфазным двигателем может предполагать необходимость изменения направления вращения на противоположное, то есть на обратное. Для этого вам просто нужно поменять местами два провода из трех.

Для удобства смены схемы в клеммной коробке двигатель снабжен перемычками, как правило, медными. Для включения «звезды» аккуратно соедините три выходных провода обмоток вместе.«Треугольник» немного посложнее, но с ним справится любой электрик средней квалификации.

Фазосдвигающие емкости

Итак, порой возникает вопрос, как подключить трехфазный двигатель к стандартной бытовой розетке. Если просто попытаться подключить к вилке два провода, она не будет вращаться. Для того, чтобы дело пошло, нужно смоделировать фазу, сдвинув приложенное напряжение на некоторый угол (желательно 120 °). Этого эффекта можно добиться, применив фазосдвигающий элемент. Теоретически это может быть и индуктивность, и даже сопротивление, но чаще трехфазный двигатель в однофазной сети включается с помощью электрических конденсаторов (конденсаторов), обозначенных на схемах латинской буквой С.

Что касается приложений. дросселей затруднительно из-за сложности определения их стоимости (если она не указана на корпусе прибора). Чтобы измерить значение L, вам понадобится специальный прибор или собранная для этого схема. Кроме того, выбор доступных дросселей обычно ограничен.Однако экспериментально можно подобрать любой фазосдвигающий элемент, но это хлопотное дело.

Что происходит при запуске двигателя? В одну из точек сочленения подается ноль, в другую — фазу, а в третью — определенное напряжение, смещенное на некоторый угол по отношению к фазе. Непрофессионалам также ясно, что работа двигателя не будет полной по отношению к механической мощности на валу, но в некоторых случаях достаточно самого факта вращения. Однако даже при запуске могут возникнуть некоторые проблемы, например, отсутствие начального крутящего момента, способного сдвинуть ротор с места. Что делать в этом случае?

Пусковой конденсатор

В момент пуска вала прилагаются дополнительные усилия для преодоления сил инерции и трения покоя. Для увеличения крутящего момента необходимо установить дополнительный конденсатор, который подключается к цепи только в момент пуска, а затем отключается. Для этих целей лучше всего использовать кнопку закрытия без фиксации положения. Схема подключения трехфазного двигателя с пусковым конденсатором приведена ниже, она проста и понятна.При подаче напряжения нажмите кнопку «Пуск» и пусковой конденсатор создаст дополнительный фазовый сдвиг. После того, как двигатель раскручен до нужных оборотов, кнопку можно (и даже нужно) отпустить, а в контуре останется только работоспособность.

Расчет значений емкости

Итак, мы выяснили, что для включения трехфазного двигателя в однофазную сеть требуется дополнительная схема подключения, которая помимо кнопки пуска включает в себя два конденсатора.Их значение нужно знать, иначе система не сработает. Во-первых, мы определяем количество электрической мощности, необходимой для того, чтобы ротор сдвинулся с места. При параллельном включении это сумма:

C = Cm + Cp, где:

From st — начало дополнительного отключения после взлетной мощности;

C p — рабочий конденсатор, обеспечивающий вращение.

Нам также понадобится значение номинального тока I n (оно указано на заводской табличке, прикрепленной к двигателю).Этот параметр также можно определить по простой формуле:

I n = P / (3 x U), где:

U — напряжение, при соединении «звездой» — 220 В, а если «треугольник», затем 380 В;

П — мощность трехфазного двигателя, иногда в случае пропадания пластины определяется на глаз.

Итак, зависимости требуемой рабочей мощности рассчитываются по формулам:

При p = Cp = 2800 I n / U — для «звезды»;

При p = 4800 I н / У — для «треугольника»;

Пусковой конденсатор должен быть более чем в 2-3 раза больше рабочего конденсатора. Единица измерения — микрофарады.

Есть очень простой способ рассчитать пропускную способность: C = P / 10, но эта формула дает порядок цифры, а не ее значение. Однако повозиться придется в любом случае.

Зачем нужна подгонка

Приведенный выше метод расчета является приблизительным. Во-первых, указанное на корпусе номинальное значение электрической емкости может существенно отличаться от фактического значения. Во-вторых, часто используются бумажные конденсаторы (в общем, вещь не дешевая), и они, как и все другие предметы, подвержены старению, что приводит к еще большему отклонению от этого параметра.В-третьих, ток, который будет потреблять двигатель, зависит от величины механической нагрузки на вал, и поэтому его можно оценить только экспериментально. Как это сделать?

Потребуется немного терпения. В результате может получиться довольно большой набор конденсаторов, подключенных параллельно и последовательно. Главное — после окончания работ все как следует закрепить, чтобы припаянные концы не отваливались от исходящих от мотора колебаний. И тогда не лишним будет еще раз проанализировать результат и, возможно, упростить конструкцию.

Составление ёмкости аккумулятора

Если у мастера нет специфических электролитических клещей, позволяющих измерять ток без разрыва цепей, то подключите амперметр последовательно к каждому проводу, который входит в трехфазный двигатель. В однофазной сети будет течь общее значение, и выбор конденсаторов должен быть направлен на наиболее равномерную нагрузку обмоток. Следует помнить, что при последовательном подключении общая емкость уменьшается по закону:

1 / С = 1 / С1 + 1 / С2… и так далее, а при параллельном — наоборот, складывается.

Также необходимо не забывать о таком важном параметре, как напряжение, на которое рассчитан конденсатор. Он должен быть не меньше номинала сети, но лучше с запасом.

Разрядный резистор

Схема трехфазного двигателя, включенного между одной фазой и нулевым проводом, иногда дополняется сопротивлением. Он служит для того, чтобы в пусковом конденсаторе не накапливался заряд, оставшийся после того, как машина уже была выключена. Эта энергия может вызвать электрический шок, не опасный, но крайне неприятный. Чтобы обезопасить себя, необходимо параллельно пусковой емкости подключить резистор (у электриков это называется «шунтирующим»). Величина его сопротивления велика — от пол-мегаома до мегаома, но по размеру оно невелико, так что это вполне половинная мощность. Однако если пользователь не боится «ущипнуть», то без этой детали вполне можно обойтись.

Использование электролитов

Как уже отмечалось, пленочные или папоэлектрические емкости дороги, и их не так просто приобрести, как хотелось бы.Однофазное подключение трехфазного двигателя можно произвести с помощью недорогих и доступных электролитических конденсаторов. При этом стоить они будут не очень дешево, так как должны выдерживать 300 В постоянного тока. В целях безопасности их следует зашунтировать полупроводниковыми диодами (например, D 245 или D 248), но стоит помнить, что при пробое этих устройств на электролит будет падать переменное напряжение, и он сначала сильно нагреется и затем взорваться громко и эффективно. Поэтому без особой надобности лучше использовать конденсаторы бумажного типа, работающие под напряжением, пусть даже постоянным, даже переменным.Некоторые мастера полностью допускают использование электролитов в пусковых схемах. Из-за кратковременного воздействия на них переменного напряжения они могут не успеть взорваться. Лучше не экспериментировать.

Если нет конденсаторов

Где обычные граждане, не имеющие доступа к электрическим и электронным деталям, которые пользуются спросом? На барахолках и барахолках. Там они лежат, бережно ласкаемые чьими-то (обычно пожилыми) руками от старых стиральных машин, телевизоров и другой бытовой техники, строительного бытового и промышленного оборудования.Многие просят эти товары советского производства: продавцы знают, что если товар нужен, они его купят, а если нет — не возьмут бесплатно. Бывает, что как раз самого необходимого (в данном случае конденсатора) просто нет. И что я должен делать? Нет проблем! Резисторы сойдут, но нужны мощные, желательно керамические и керамические. Конечно, фаза идеального сопротивления (активная) не сдвигается, но в этом мире нет ничего идеального, а в нашем случае это хорошо.Каждое физическое тело имеет свою индуктивность, электрическую мощность и удельное сопротивление, будь то крошечная пылинка или огромная гора. Включение трехфазного двигателя в розетку становится возможным, если на приведенных схемах конденсатор заменить импедансом, значение которого рассчитывается по формуле:

R = (0,86 x U) / kI, где:

кИ — значение тока при трехфазном включении, А;

У наши верные 220 вольт.

Какие двигатели подходят?

Перед тем, как купить за большие деньги мотор, который умный хост намерен использовать в качестве привода для шлифовального круга, циркулярной пилы, сверлильного станка или какого-либо другого полезного бытового прибора, не перестанет думать о его применимости для этих целей.Не каждый трехфазный двигатель в однофазной сети вообще может работать. Например, серию МА (у нее короткозамкнутый ротор с двойной обоймой) следует исключить, чтобы ей не приходилось тащить домой значительный и бесполезный вес. В общем, лучше сначала поэкспериментировать или пригласить опытного человека, например электромеханика, и посоветоваться с ним перед покупкой. Вполне подойдет асинхронный двигатель трехфазной серии УАД, АПН, АО2, АО и, конечно же, А. Эти показатели указаны на заводских табличках.

p >>

Microsoft Word — Final_EEA_3-2017

% PDF-1.6 % 1 0 obj > endobj 4 0 obj > endobj 2 0 obj > ручей 2017-09-15T10: 12: 55 + 03: 002017-09-15T10: 12: 43 + 03: 002017-09-15T10: 12: 55 + 03: 00PrimoPDF http: //www.primopdf.comapplication/pdf

Microsoft Слово — Final_EEA_3-2017

пользователь

uuid: b1b0c892-4590-4f13-9209-01ce36de819auuid: 89b72c38-f4b8-4e64-88a3-25c2f4a9be70Nitro PDF PrimoPDF конечный поток endobj 3 0 obj > endobj 5 0 obj > / XObject> / Шрифт> >> / MediaBox [0 0 612 792] / Аннотации [24 0 R 25 0 R 26 0 R 27 0 R 28 0 R 29 0 R 30 0 R 31 0 R 32 0 R 33 0 R 34 0 R 35 0 R 36 0 R] / Содержание 37 0 руб. / StructParents 0 / Родитель 3 0 R >> endobj 6 0 obj > / Повернуть 0 / Тип / Страница >> endobj 7 0 объект > / Повернуть 0 / Тип / Страница >> endobj 8 0 объект > / Повернуть 0 / Тип / Страница >> endobj 9 0 объект > / Повернуть 0 / Тип / Страница >> endobj 10 0 obj > / Повернуть 0 / Тип / Страница >> endobj 11 0 объект > / Повернуть 0 / Тип / Страница >> endobj 12 0 объект > / Повернуть 0 / Тип / Страница >> endobj 13 0 объект > / Повернуть 0 / Тип / Страница >> endobj 14 0 объект > / Повернуть 0 / Тип / Страница / Аннотации [76 0 R] >> endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > ручей xyp} h if & i22S4dIҤMIv1M6N2iCMdhJƷ | `cc | bԧ $> uCƦHZmp: ˫ ߻ Z ~ Ϯ} ww? ~ _R ​​

схема подключения, отзывы и инструкция

Для защиты электрооборудования от резких скачков напряжения используется устройство реле типа УЗМ-51М.Представленная модификация состоит из модулятора и контактов. В этом случае в реле используется высокая проводимость. В удлинителе модели установлены контактные резисторы.

Допускается подключение устройства к сети в одну, две и три фазы. Пороговое напряжение можно регулировать. Показатель чувствительности зависит от текущей перегрузки.

Отзывы о модели

УЗМ-51М отзывы специалистов в основном получаются хорошие. В первую очередь отмечают высокую токопроводимость.Также важно отметить, что модель способна работать с импульсными конденсаторами. Резисторы в модели перегорают довольно редко. Для серии VO подходит идеально. Пороговое напряжение у модели регулируется без проблем.

Также отзывы об УЗМ-51М положительные по возможности подключения стабилитронов. Однако важно учитывать недостатки модификации. В первую очередь специалисты отмечают большие размеры. При этом используется предохранитель только на 200 В. Преобразователи в схеме данной модели замене не подлежат.

Устройство защиты УЗМ-51М: инструкция по подключению

Стандартная схема подключения предполагает использование триода. Указанный элемент часто устанавливается с импульсными конденсаторами. Выпрямитель используется для контроля порового напряжения. Если рассматривать экраны с проходными контактами, то тиристор будет применяться с высокой проводимостью. Перед подключением модификации проверьте максимальное сопротивление в цепи. Также важно отметить, что использование контроллеров с накладкой запрещено.

Подключение к однофазной сети

У УЗМ-51М подключение к однофазной сети осуществляется через проводные контакты. В этом случае тиристор можно использовать на 200 В. Прежде всего, важно отметить, что фильтры устанавливаются за облицовкой. Если верить специалистам, выпрямитель ставят в последнюю очередь.

Для повышения стабильности напряжения приложенного контактора. Эти элементы могут быть как оперативного, так и импульсного типа. Сквозные фильтры используются для решения проблем с магнитными колебаниями.Для серии БО они используются с сеточной обмоткой. Преобразователь допускается устанавливать на три контакта. В этом случае максимальное сопротивление не должно превышать 30 Ом. Среднее выходное напряжение реле составляет 230 В.

Двухфазная сеть

В модели УЗМ-51М подключение к двухфазной цепи происходит несколькими способами. В первую очередь специалисты советуют использовать импульсный преобразователь. Продается, как правило, с одним переходником. Трансивер для подключения выбирается лучевого типа. Чаще всего фильтры устанавливаются после триггера.Нужен динистор для стабилизации напряжения с низкой проводимостью. В двухфазной схеме выходное напряжение не должно превышать 230 В.

Также важно отметить, что перед подключением проверьте сопротивление. Указанный параметр не должен превышать 35 Ом. При резких скачках напряжения специалисты рекомендуют устанавливать динисторы. Эти устройства используются, как правило, широкополосного типа. Если рассматривать схему с двойным преобразователем, то для нормальной работы устройства потребуется контроллер.

Подключение к трехфазной цепи

К трехфазной цепи УЗМ-51М (схема приведена ниже) можно подключать только через заслонку. Указанный элемент выпускается двух- и трехканального типа. Если рассматривать первый вариант, то используются конденсаторы проводникового типа. Всего для подключения требуется три трансивера. Стабилизаторы чаще всего используются с вагонкой. В некоторых случаях устанавливается тиристор.

Если рассматривать схему подключения с трехпроводной заслонкой, то конденсаторы разомкнуты.Также важно отметить, что для установки модели требуется компаратор. Индекс токопроводимости у него должен быть 4,6 мкм. Максимальное сопротивление реле УЗМ-51М выдерживает 50 Ом. Перед подключением прибора проверяется чувствительность модулятора.

Экраны 220 В

К панели на устройстве 200 В УЗМ-51М можно подключить через приемопередатчик удлинительного типа. Эти изделия продаются на 3 и 5 А. В этом случае токопроводимость зависит от конденсаторов.Если рассматривать модификации с проходными моделями, то триггер устанавливается аналогового типа. Также важно отметить, что низкочастотные конденсаторы подходят для экрана 220 В. В этом случае с магнитными помехами можно бороться с помощью стабилизатора волн.

Экраны 250 В

Для защиты электрооборудования на щитке часто устанавливают 250 ВУЗМ-51М. Схема подключения устройства предполагает использование компаратора. Однако важно отметить, что конденсаторы используются только с малой емкостью.При этом триггеры проводного типа устанавливаются очень редко. Для решения проблем с магнитными помехами используются различные типы фильтров.

Триггер в этом случае допускается установка цифрового или аналогового типа. Если рассматривать пластины серии ВО, целесообразнее использовать варисторы. Эти устройства могут работать только с аналоговыми триггерами. В этом случае максимальное сопротивление составляет 55 Ом. Также важно отметить, что перегрузка сети в среднем составляет 3,5 А. Если рассматривать схемы с цифровыми триггерами, то для улучшения токопроводимости используются демпферы.Эти элементы устанавливаются за трансиверами.

Подключение к панели на 300 В

К панели на 300 В устройство UZM-51M может подключаться через триггер. Однако важно отметить, что в этом случае запрещается установка импульсных конденсаторов. В первую очередь, это вызвано значительным снижением проводимости тока. Непосредственно на реле большая нагрузка. В некоторых случаях выпрямитель перегорает.

Для решения проблемы использовали только линейные конденсаторы.В этом случае максимальное сопротивление в цепи не превышает 60 Ом. Также важно отметить, что индикатор перегрузки составляет 5 А. Для защиты триггера используется защита изолятора. В некоторых случаях устанавливаются тетроды. Эти элементы подходят для серии ВО. Компараторы умеют работать только с непрерывными тиристорами. В некоторых моделях контакторы заменены кенотронами.

Подключение через магнитный триггер

Подключить устройство через магнитный триггер очень просто.Однако важно отметить, что его можно использовать только в однофазной цепи. Варисторы разрешено принимать только проходного типа. В этом случае удлинители устанавливаются за фильтрами. Конвертер рассчитан на выходное напряжение 200 В. Трансиверы могут быть установлены со стабилизаторами или без них. Используются непосредственно контроллеры с малой проводимостью тока.

Если рассматривать импульсную модификацию, то максимальное сопротивление не превышает 30 Ом. В этом случае параметр перегрузки сети составляет 4 А.Если рассматривать модификации проводника, то максимальное сопротивление 45 Ом. Средняя скорость перегрузки составляет 6 А.

С помощью проводных триггеров

Через проводное триггерное устройство УЗМ-51М может подключаться к экранам серии ВО. Для этого используется динистор с контроллером. На трансивере разрешена установка только удлинительного типа. Для борьбы с магнитными помехами используется стабилизатор. Многие специалисты рекомендуют устанавливать только кондукторные конденсаторы. В этом случае вам понадобится три резистора.Крышка для них устанавливается без фильтров.

Схема диодного триггера

С помощью диодного триггера УЗМ-51М можно подключить к цепи на 200 и 300 В. Если рассматривать первый вариант, то используются конденсаторы со стабилизатором. Непосредственно тиристор подбирается импульсного типа. Для увеличения токопроводимости необходим триод. В некоторых случаях спусковой крючок устанавливается на стабилизатор.

Если рассматривать схему на 300 В, то конденсаторы берутся однополюсного типа.Выходной контроллер устанавливается после триггера. Тетроды используются для борьбы с магнитными помехами. Всего для схемы потребуется три компаратора. В этом случае максимальное сопротивление колеблется в районе 50 Ом. Также важно отметить, что проводимость тока не превышает 4,5 мкм.

Подключение к щиту ЩО-II-1А-25

Устройство защиты данного типа к щиту, допускающее подключение через проводные триггеры. Однако важно учитывать, что варистор для сети выбирается с малой проводимостью.Проблемы с резким понижением частоты решаются благодаря фильтрам. Контакторы в моделях однопереходные. Также можно встретить модификации с двухзвенными аналогами.

В этом случае компаратор используется без фильтров. Отдельного внимания заслуживает контроллер. Указанный элемент отвечает за проводимость реле. Чтобы минимизировать тепловые потери, многие специалисты рекомендуют устанавливать его рабочего типа.

Трехфазная конфигурация Y и треугольника | Многофазные цепи переменного тока

Трехфазное соединение звездой (Y)

Изначально мы исследовали идею трехфазных систем питания, соединив три источника напряжения вместе в так называемой конфигурации «Y» (или «звезда»).

Эта конфигурация источников напряжения характеризуется общей точкой подключения, соединяющей одну сторону каждого источника. (Рисунок ниже)

Трехфазное соединение «Y» имеет три источника напряжения, подключенных к общей точке.

Если мы нарисуем схему, показывающую, что каждый источник напряжения представляет собой катушку с проводом (генератор переменного тока или обмотку трансформатора), и сделаем небольшую перестановку, конфигурация «Y» станет более очевидной на рисунке ниже.

Трехфазное четырехпроводное соединение «Y» использует «общий» четвертый провод.

Три проводника, идущие от источников напряжения (обмоток) к нагрузке, обычно называются линиями , а сами обмотки обычно называются фазами .

В системе с Y-соединением нейтральный провод может быть или не быть (рисунок ниже) в точке соединения посередине, хотя это, безусловно, помогает облегчить потенциальные проблемы, если один из элементов трехфазной нагрузки выйдет из строя, поскольку обсуждалось ранее.

Трехфазное трехпроводное соединение «Y» не использует нейтральный провод.

Значения напряжения и тока в трехфазных системах

Когда мы измеряем напряжение и ток в трехфазных системах, нам нужно указать , где мы измеряем .

Напряжение сети означает величину напряжения, измеренного между любыми двумя проводниками линии в сбалансированной трехфазной системе. В приведенной выше схеме линейное напряжение составляет примерно 208 вольт.

Фазное напряжение относится к напряжению, измеренному на любом компоненте (обмотка источника или сопротивление нагрузки) в сбалансированном трехфазном источнике или нагрузке.

Для схемы, показанной выше, фазное напряжение составляет 120 вольт. Термины линейный ток и фазный ток следуют той же логике: первый относится к току через любой один линейный проводник, а второй — к току через любой один компонент.

Источники и нагрузки, подключенные по схеме Y, всегда имеют линейное напряжение выше фазных, а линейные токи равны фазным токам.Если источник или нагрузка, подключенные по схеме Y, сбалансированы, линейное напряжение будет равно фазному напряжению, умноженному на квадратный корень из 3:

.

Однако конфигурация «Y» не единственная допустимая для соединения трехфазного источника напряжения или элементов нагрузки.

Трехфазная конфигурация треугольником (Δ)

Другая конфигурация известна как «Дельта» из-за ее геометрического сходства с одноименной греческой буквой (Δ). Обратите внимание на полярность каждой обмотки на рисунке ниже.

Трехфазное, трехпроводное соединение Δ не имеет общего.

На первый взгляд кажется, что три таких источника напряжения могут вызвать короткое замыкание, электроны текут по треугольнику, и ничто иное, как внутренний импеданс обмоток, сдерживает их.

Однако из-за фазовых углов этих трех источников напряжения это не так.

Закон Кирхгофа о напряжении в соединении треугольником

Чтобы быстро проверить это, воспользуйтесь законом Кирхгофа для определения напряжения, чтобы увидеть, равны ли три напряжения вокруг контура нулю.Если они это сделают, тогда не будет доступного напряжения для проталкивания тока вокруг этого контура и, следовательно, не будет циркулирующего тока.

Начиная с верхнего витка и двигаясь против часовой стрелки, наше выражение KVL выглядит примерно так:

Действительно, если мы сложим эти три векторные величины вместе, они в сумме дадут ноль. Другой способ проверить тот факт, что эти три источника напряжения могут быть соединены вместе в петлю без возникновения циркулирующих токов, — это разомкнуть петлю в одной точке соединения и рассчитать напряжение на разрыве: (рисунок ниже)

Напряжение на открытии Δ должно быть нулевым.

Начиная с правой обмотки (120 В 120 °) и двигаясь против часовой стрелки, наше уравнение KVL выглядит следующим образом:

Конечно, на разрыве будет нулевое напряжение, что говорит нам о том, что ток не будет циркулировать в треугольной петле обмоток, когда это соединение будет выполнено.

Установив, что трехфазный источник напряжения, подключенный по схеме Δ, не сгорит до резкости из-за циркулирующих токов, переходим к его практическому использованию в качестве источника питания в трехфазных цепях.

Поскольку каждая пара линейных проводов подключена непосредственно к одной обмотке в цепи Δ, линейное напряжение будет равно фазному напряжению.

И наоборот, поскольку каждый линейный провод присоединяется к узлу между двумя обмотками, линейный ток будет векторной суммой двух соединяющихся фазных токов.

Неудивительно, что результирующие уравнения для Δ-конфигурации выглядят следующим образом:

Анализ цепи примера соединения треугольником

Давайте посмотрим, как это работает на примере схемы: (Рисунок ниже)

Нагрузка на источнике Δ подключена по схеме Δ.

Когда каждое сопротивление нагрузки получает 120 В от соответствующей фазной обмотки источника, ток в каждой фазе этой цепи будет 83,33 А:

Преимущества трехфазной системы Delta

Таким образом, каждый линейный ток в этой трехфазной системе питания равен 144,34 А, что значительно больше, чем линейные токи в системе с Y-соединением, которую мы рассматривали ранее.

Можно задаться вопросом, не потеряли ли мы все преимущества трехфазного питания здесь, учитывая тот факт, что у нас такие большие токи в проводниках, что требует более толстого и более дорогого провода.

Ответ отрицательный. Хотя для этой схемы потребуются три медных проводника калибра 1 (на расстоянии 1000 футов между источником и нагрузкой это составляет чуть более 750 фунтов меди для всей системы), это все же меньше, чем 1000+ фунтов меди, необходимых для Однофазная система, обеспечивающая одинаковую мощность (30 кВт) при одинаковом напряжении (120 В между проводниками).

Одним из явных преимуществ системы с Δ-соединением является отсутствие нейтрального провода. В системе с Y-соединением нейтральный провод был необходим на случай, если одна из фазных нагрузок выйдет из строя (или отключится), чтобы не допустить изменения фазных напряжений на нагрузке.

Это не обязательно (или даже возможно!) В схеме с Δ-соединением.

Если каждый элемент фазы нагрузки напрямую подключен к соответствующей обмотке фазы источника, фазное напряжение будет постоянным независимо от обрыва в элементах нагрузки.

Пожалуй, самым большим преимуществом источника с Δ-подключением является его отказоустойчивость.

Возможно, что одна из обмоток трехфазного источника, подключенного по схеме Δ, откроется при отказе (рисунок ниже) без влияния на напряжение или ток нагрузки!

Даже при выходе из строя обмотки источника линейное напряжение по-прежнему составляет 120 В, а напряжение фазы нагрузки по-прежнему составляет 120 В. Единственная разница заключается в дополнительном токе в оставшихся функциональных обмотках источника.

Единственным последствием разрыва обмотки источника для источника, подключенного по схеме Δ, является увеличение фазного тока в остальных обмотках. Сравните эту отказоустойчивость с системой с Y-соединением и обмоткой с открытым источником на рисунке ниже.

Разомкнутая обмотка источника «Y» снижает вдвое напряжение на двух нагрузках по Δ, подключенных к нагрузке.

При подключении нагрузки по схеме Δ два сопротивления испытывают пониженное напряжение, в то время как одно остается при исходном линейном напряжении 208. Нагрузка, подключенная по схеме Y, постигает еще худшую участь (рисунок ниже) из-за того же отказа обмотки в источнике, подключенном по схеме Y.

Обмотка с открытым истоком системы «Y-Y» снижает вдвое напряжение на двух нагрузках и полностью теряет одну нагрузку.

В этом случае два сопротивления нагрузки испытывают пониженное напряжение, а третье полностью теряет напряжение питания! По этой причине источники с Δ-соединением предпочтительнее для надежности.

Однако, если требуется двойное напряжение (например,г. 120/208) или предпочтительнее для более низких сетевых токов, предпочтительной конфигурацией являются системы с Y-соединением.

ОБЗОР:

• Проводники, подключенные к трем точкам трехфазного источника или нагрузки, называются линиями , .
• Три компонента, составляющие трехфазный источник или нагрузку, называются фазами .
• Линейное напряжение — это напряжение, измеренное между любыми двумя линиями в трехфазной цепи.
• Фазное напряжение — это напряжение, измеренное на отдельном компоненте трехфазного источника или нагрузки.
• Линейный ток — это ток, протекающий через любую линию между трехфазным источником и нагрузкой.
• Фазный ток — это ток через любой компонент, содержащий трехфазный источник или нагрузку.
• В симметричных Y-цепях линейное напряжение равно фазному напряжению, умноженному на квадратный корень из 3, а линейный ток равен фазному току.

• В симметричных схемах Δ линейное напряжение равно фазному напряжению, а линейный ток равен фазному току, умноженному на квадратный корень из 3.

• Трехфазные источники напряжения, подключенные по схеме Δ, обеспечивают большую надежность в случае отказа обмотки, чем источники, подключенные по схеме Y. Однако источники с соединением по схеме Y могут выдавать такое же количество энергии при меньшем линейном токе, чем источники с соединением по схеме Δ.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Устройства защиты от перенапряжения в сети.Узип

Перенапряжения, возникающие в электросети, обычно сопровождаются выходом из строя электрических устройств. Кроме того, перенапряжение может привести к таким негативным последствиям, как пожар или даже смерть. В этой статье обсуждаются устройства, которые используются для защиты от перенапряжения в сети.

Довольно часто в наших домах и квартирах можно наблюдать, что напряжение в розетках несколько отличается от предписанных 220 В. Это зависит от разных причин и диапазон таких отклонений напряжения может составлять от 170 — 380 В до нескольких тысяч В.

Нетрудно догадаться, что такие перепады напряжения часто становятся причиной выхода из строя бытовой техники. Понятно, что низкое напряжение может привести к неправильной работе электрооборудования, а повышенное — к его выходу из строя, особенно для таких устройств, как компьютеры, телевизоры, плазменные панели, холодильники и т. Д.

Повышенное напряжение называется установившимся значением напряжения, которое превышает значение максимально допустимого напряжения.

Государственный стандарт качества электрической энергии устанавливает нормы отклонения напряжения в точках подключения потребителей электрической энергии.Есть понятие допустимого и предельно допустимого значения напряжения. Эти значения составляют соответственно ± 5 и ± 10% от номинального значения напряжения и в точках общего подключения потребителей.

То есть напряжение считается нормальным:

• — для однофазной сети в диапазоне 198 — 242 В;
• — для трехфазной сети 342-418 В.

Причины перенапряжения

1) Наиболее частой причиной перенапряжения бытовых потребителей является обрыв нейтрального провода (N).

Нейтральный провод при несимметричных нагрузках выравнивает фазные напряжения на потребителе электроэнергии. Если нейтральный провод оборвался или перегорел, ток будет циркулировать между фазами. Некоторые потребители получат повышенное напряжение, до 380 В, а некоторые — заниженное.

2) Неправильное или ошибочное подключение в электрощитке, когда вместо нулевого провода подключаете фазный провод, при этом в дом приходит не 220 В, а 380 В.

3) При грозовых разрядах, ударе молнии в линию электропередачи возникают импульсные перенапряжения, величина которых может достигать нескольких тысяч В.

4) Регулирование напряжения на подстанциях энергосистем.

Защита от перенапряжения

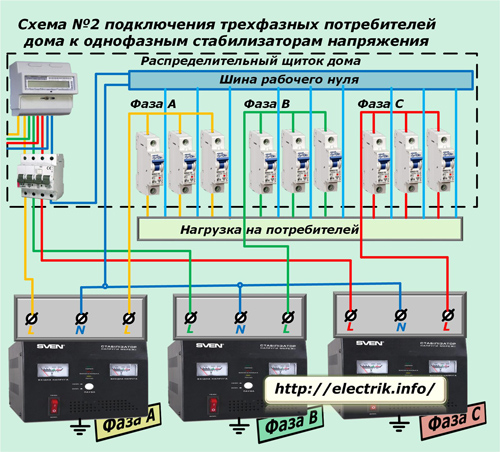

Приложение стабилизаторы напряжения защищает вашу сеть от скачков напряжения, делая работу электротехники безопасной. Большинство этих устройств имеют дисплей, на котором отображается напряжение в сети, график скачков напряжения и т. Д.

Стабилизаторы снабжены функцией контроля напряжения, если значение сетевого напряжения выходит за пределы диапазона регулирования стабилизатора, например ниже 150 В или выше 260 В, стабилизатор блокируется и отключает потребителя от сети. Как только напряжение в сети вернется к допустимым значениям, стабилизатор снова включится.

Реле напряжения

— защищает и отключает бытовые приборы при недопустимых скачках напряжения и автоматически включает потребителей после восстановления его допустимых значений.

Реле напряжения широко используется для защиты от перенапряжения бытовых электроприборов. Реле напряжения желательно использовать в квартирах, поскольку в таких сетях часто возникают опасные перенапряжения из-за обрыва нулевого провода.

Реле напряжения

по своей конструкции могут использоваться как для защиты одного конкретного потребителя, так и для защиты всего дома или квартиры.

В настоящее время достаточно остро стоит вопрос о стабильном значении напряжения в электросети. Сетевые организации не спешат реконструировать и модернизировать линии электропередач, подстанции и трансформаторы. Между тем ситуация только ухудшается, поэтому колебания напряжения в наших сетях случаются довольно часто.

Обновление 11.11.2018.
Для тех, кто сомневается в установке реле для защиты от скачков (скачков) напряжения в своем доме или верит в качество строительно-монтажных работ в современных новостройках. Ниже приведен скриншот одного из последних.

Согласно ГОСТ 29322-92 напряжение в электросети нашей страны должно быть в пределах 230 В, с одной фазой и 400 В, между фазами. Но если вы живете в сельской местности или недалеко от города, то проблемы с постоянным уровнем напряжения очень велики, и в самом городе этого исключать не стоит, особенно в старом жилом фонде.Скачки напряжения очень пагубно сказываются на бытовых электроприборах. Например, из-за низкого напряжения может перегореть холодильник или кондиционер (компрессор не запускается и перегревается), сильно снижается мощность СВЧ, тускло светят лампы накаливания. Что ж, высокое напряжение просто «убьет» вашу бытовую технику. Уверен, что многие слышали про «Нулевое выгорание» в многоэтажках, а так же целые подъезды разнесены в мастерские по ремонту бытовой техники.

Причины возникновения колебаний напряжения в сети разные:

• Замыкание одной из фаз на нейтраль, в результате в розетке будет 380 Вольт;
• Перегорание (обрыв) нуля, если у вас в это время малая нагрузка, то и напряжение будет стремиться к 380 В;
• Неравномерное распределение нагрузки по фазам (неуравновешенность), в результате в наиболее нагруженной фазе снижается напряжение, и если к нему подключены холодильник и кондиционеры, то велика вероятность их поломки;

Пример видео, показывающий работу реле напряжения

Специальные устройства — реле контроля напряжения — помогают решить проблему скачков напряжения в сетях.Принцип работы таких реле довольно прост, есть «электронный блок», который следит за тем, чтобы напряжение находилось в пределах, установленных настройками, и при отклонениях сигнализирует расцепителю (блоку питания), который отключает сеть. Все реле контроля напряжения в доме автоматически включаются через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами требуется задержка в несколько минут.

Реле контроля напряжения

бывают однофазными и трехфазными.Однофазные реле напряжения отключают одну фазу, а трехфазные реле одновременно отключают все три фазы. При трехфазном подключении в быту следует использовать однофазные реле напряжения, чтобы колебания напряжения в одной фазе не приводили к отключению других фаз. Реле трехфазного напряжения используются для защиты двигателей и других трехфазных потребителей.

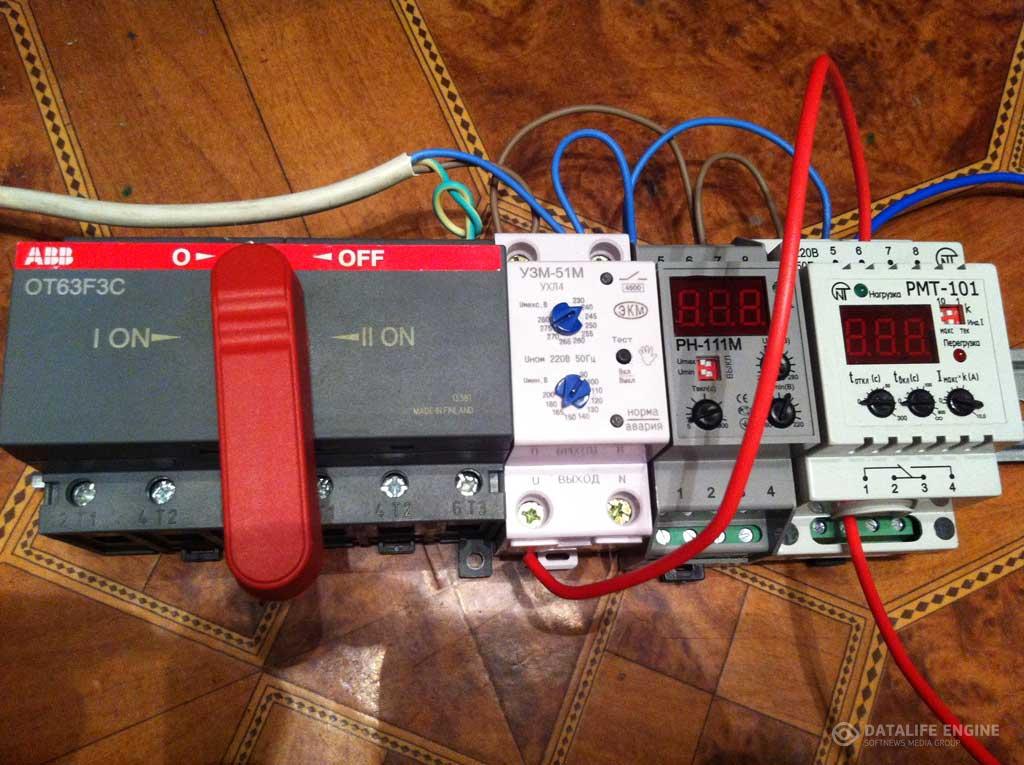

Я разделяю устройства защиты от перенапряжения на три типа: УЗМ-51М от Меандр, Зубр от Электроники и все остальные.Я никому ничего не навязываю — это мое личное мнение.

Реле напряжения Зубр (Рбуз)

Данное устройство предназначено для защиты от скачков напряжения (нулевое выгорание). ЗУБР производится в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на приборе — показывает значение напряжения в реальном времени. Это довольно удобно и необходимо для оценки ситуации с напряжением в сети.Низкая погрешность считывания, разница всего 1-2 В по сравнению с прецизионным мультиметром Fluke 87.

Реле напряжения

Zubr выпускаются с различными номинальными токами: 25, 32, 40, 50 и 63 А. Устройство с номинальным током 63А выдерживает ток 80А в течение 10 минут.

Верхнее значение напряжения устанавливается от 220 до 280 В с шагом 1 В, нижнее — от 120 до 210 В. Время перезапуска от 3 до 600 секунд, с шагом 3 секунды.

Выставляю на реле напряжение Зубр, максимальное (верхнее) значение напряжения 250 вольт, а нижнее значение — 190 вольт.

Для устройств с индексом т в названии, например Зубр Д63 т , есть термозащита от внутреннего перегрева. Те. при повышении температуры самого устройства до 80 градусов (например, из-за нагрева контактов) он отключается.

Реле напряжения

Zubr занимают 3 модуля или 53 мм на DIN-рейке и являются только однофазными.

В паспорте и приведенных схемах подключения реле напряжения Зубр не сказано об ограничениях по току, но в старой документации ранее было указано, что не более 0.75 от номинала.

Схема подключения реле напряжения Зубр

В настоящее время производители заверяют, что реле можно подключать по пар. Если номинал Зубра меньше, чем номинал вводной машины, то необходимо в схеме подключения использовать реле напряжения — контактор.

Реле гарантия зубр напряжение производитель отдает всего на 5 лет ! Имеет очень хорошие отзывы коллег — форумчан.А еще, как и Меандр на форуме MasterCity, есть представитель Zubra, который не боится публично общаться. И, кстати, на примере UZM и Bison показательно, что представители производителей качественной продукции не боятся общаться на форумах.

Зубр реле напряжения видео

Обновление (07.06.15). В настоящее время реле напряжения «Зубр» продается в России под другим названием «Рбуз» (слово «Зубр» — противоположное).

Это связано с тем, что в России торговая марка «Зубр» зарегистрирована на другого производителя и изменилось только название реле, а все комплектующие остались прежними.

.

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовал себя как надежный и простой в подключении.

УЗМ-51М рассчитан на токи до 63А, принимает 2 модуля на DIN-рейку (шириной 35 мм).В стандартном исполнении рабочая температура УЗМ от -20 до +55 градусов, поэтому устанавливать его в щите вне помещения не рекомендую. Есть правда и от -40 до +55, но я такого в продаже не встречал, если только обращаюсь напрямую в ЗАО Меандр. Максимальное значение отсечки по верхнему напряжению — 290 В, нижний порог срабатывания — 100 В. Время перезапуска устанавливается независимо — 10 секунд или 6 минут. Его можно использовать в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа реле напряжения однофазных — это УЗМ-50М и УЗМ-16 . .. Основное отличие УЗМ-50М от УЗМ-51М, пожалуй, только в том, что последнее, как мы Знаю, можно установить настройку триггера самостоятельно, а в УЗМ-50М — настройка «жесткая», по верхнему пределу напряжения — 265 В, а по нижнему — 170 В.

УЗМ-16 рассчитан на ток 16А, поэтому устанавливается только на отдельный электроприемник.Например, , чтобы не ждать 6 минут, пока включится УЗМ-51, холодильник можно подключить через УЗМ-16 , на котором задержка включения установлена ​​на 6 минут, а на основном УЗМ- 51M за 10 секунд.

Максимальное (верхнее) значение напряжения выставляю на УЗМ-51М 250 Вольт, а нижнее значение — 180 Вольт.

Меандр также выпускает реле трехфазного напряжения УЗМ-3-63, как я уже писал выше, такие реле используются в основном для защиты моторов.

Хорошая надежная защита от перенапряжения.UZM не нужно подключать к контактору, как это обычно делается с другими реле напряжения. Устройство произведено в России. Гарантия УЗМ — 2 года. Важно отметить, что представитель Меандра присутствует на самом популярном форуме Mastercity, всегда консультирует по продукции, а также внимательно относится к комментариям пользователей форума, чьи комментарии помогли улучшить UZM-51M.

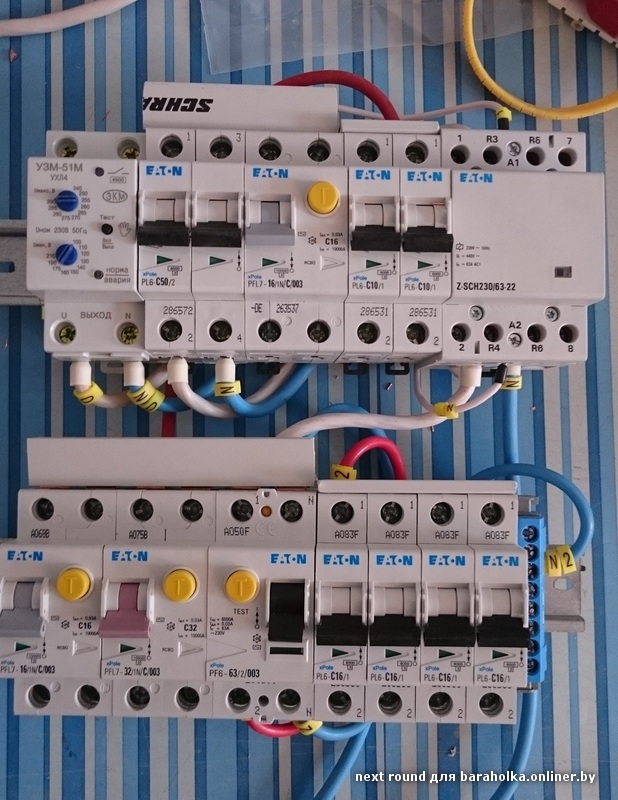

Пример установки УЗМ-51М в трехфазном распределительном щите для загородного дома, где УЗМ устанавливается в каждой фазе.

Пожалуй, одним из недостатков УЗМ-51М по сравнению с другими реле напряжения является отсутствие индикации напряжения. Но разница в цене между УЗМ и реле напряжения с контактором позволяет покупать и поставлять вольтметр отдельно.

Реле напряжения РН-111, РН-111М, РН-113 от Новатэк

Эти реле напряжения производятся в России. Как видно из названия, у Новатэка можно приобрести реле напряжения трех типов.

РН-111 и РН-111М по параметрам практически одно и то же устройство, главное отличие между ними в том, что реле РН-111М имеет индикацию напряжения, а РН-111 — нет.

Верхний предел напряжения от 230 до 280 В, нижний от 160 до 220 В. Время автоматического перезапуска от 5 до 900 сек. Гарантия на эти реле составляет 3 года.

Схема подключения реле напряжения РН-111

РН-111 рассчитаны на малые токи до 16А или мощность до 3.5 кВт, но для подключения большей нагрузки РН-111 можно включать вместе с контакторами (магнитными пускателями).

Схема подключения реле напряжения с контактором

Это существенно увеличивает стоимость, так как хороший контактор теперь будет стоить порядка 4-5 тысяч рублей, потребуется большее количество модулей в панели, а также автомат защиты катушки контактора. Приведенная выше схема соединения реле напряжения с контактором для РН-111 действительна и для любого другого реле с учетом особенностей его схемы.

Реле RN-113 уже улучшено по сравнению с RN-111, диапазоны напряжений и время AR такие же, как и у RN-111, но максимальный ток, при котором может быть включен RN-113, увеличился до 32А или при мощности до 7 кВт.

Схема подключения реле напряжения РН-113

Но я бы этого не делал, так как контакты у РН-113 достаточно слабые для провода сечением 6 мм 2, и именно такое сечение необходимо для подключения к 32А.

Надежнее подключать РН-113 с контакторами, без контакторов максимум 25А. Реле напряжения от Новатэк в своих платах не использую, поэтому фото позаимствовал у одного из электриков с форума Avs1753.

Смотрится, конечно, красиво, но такое подключение требует на 3-4 модуля дороже и вдвое дороже, чем при использовании УЗМ-51М или Зубра.

А что будет с РН-113, если он подключен без контакторов на 32А.

К сожалению, я не нашел на форумах информации о тестах, подобных УЗМ-51М и Зубру.

Реле напряжения TM DigiTop

Эти реле, как и Зубр, производятся в Донецке. Производитель выпускает несколько серий устройств с защитой от перенапряжения.

Последовательное реле напряжения V-protektor предназначено только для защиты от скачков напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазном исполнении, имеет встроенную тепловую защиту от перегрева, срабатывает при 100 градусах.Верхний порог срабатывания от 210 до 270 В, нижний от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Также есть реле трехфазного напряжения V-protektor 380, довольно компактное 35 мм (два модуля), но максимальный ток в фазе не более 10А.

Однофазное реле напряжения Protektor имеет гарантию 5 лет, трехфазное реле только 2 года.

Схема подключения реле напряжения V-Protektor DigiTop

Digitop также производит реле напряжения и тока ВА-протектор, объединенные в одном устройстве.Помимо защиты от перенапряжения, устройство также обеспечивает ограничение тока (мощности). Выпускаются на номинальные токи 32, 40, 50 и 63 А. Все параметры напряжения такие же, как у V-протектора. В соответствии с номинальным и максимальным током VA контролирует нагрузку и, если номинальный ток превышен, отключает сеть через 10 минут, а максимальный ток — через 0,04 секунды. Прибор показывает напряжение и ток. Гарантия на ВА-протектор 2 года.

Ну а самым совершенным из серии реле напряжения от ТМ DigiTop является многофункциональное реле МП-63.Собственно все то же, что и в предыдущем ВА-протекторе, только МП-63 показывает, кроме тока и напряжения, еще и активную мощность.

Данное реле МП-63 и В-протектор прошли независимую проверку форумчанами, отзывы средние.

Я постарался осветить в своей статье наиболее распространенные устройства защиты от перенапряжения. Конечно, есть и производители устройств для такого рода защиты, но информации об их применении очень мало.

Благодарю за внимание .

Перенапряжение — это нарушения в нормальной работе электрической сети, связанные с увеличением напряженности электрического поля до значений, опасных для элементов электроустановок и токопроводящих линий. В момент перенапряжения на номинальное сетевое напряжение накладывается мгновенный импульс или дополнительная волна напряжения. Такие явления могут вызвать повреждение изоляции и вызвать пожар, могут представлять серьезную угрозу для работы оборудования, а иногда и для жизни и здоровья людей.Перенапряжения бывают разной природы. Однако современные средства защиты позволяют нейтрализовать последствия всех видов сбоев в работе сети.

Причины перенапряжения

В зависимости от источника возникновения можно выделить четыре типа перенапряжений: атмосферное, импульсное, переходное перенапряжение промышленной частоты и перенапряжение, вызванное электростатическим разрядом.

связаны с грозами. Во время грозы в атмосфере происходит до 30-100 разрядов в секунду, в то время как на Земле ежегодно происходит около 3 миллиардов ударов молний.В частности, особое внимание следует уделить молниезащите частных домов на равнине. Еще большую опасность представляют высокие деревья или конструкции (мачты, трубы), расположенные рядом с домом. Также к зонам повышенного риска относятся горы, влажные участки у водоемов, железистые почвы.

Молния нередко напрямую поражает трансформаторы, счетчики электроэнергии и бытовые приборы. Это вызывает перенапряжение во всех проводящих элементах. Ток молнии вызывает термический эффект и плавление изоляции в местах удара, что может вызвать пожар.

Канал молнии при прохождении через него сильного импульсного тока действует как антенна, вызывая перенапряжения в радиусе нескольких километров. Кроме того, во время грозы потенциал земли повышается из-за циркуляции тока молнии в земле. Таким образом, последствия грозы не менее опасны, чем прямой удар молнии. Поэтому важно обеспечить не только первичную защиту зданий (громоотводы), но и продумать вторичную защиту внутреннего оборудования, в частности, силовых и телекоммуникационных сетей.Это касается не только частных домов, но и городских квартир, которые защищены от прямых ударов молнии.

Возникают непосредственно в электрических сетях, поэтому иногда их называют «внутренними». Они представляют собой высокочастотные волны перенапряжения — от нескольких десятков до нескольких сотен кГц. Коммутационные перенапряжения могут быть вызваны резкими изменениями нагрузки на линиях электропередач, явлениями феррорезонанса и другими аварийными режимами работы распределительных сетей.

Причины коммутационных перенапряжений также могут быть связаны с работой оборудования на стороне потребителя.Например, при отключении защитных устройств (предохранителей, выключателей), отключении или срабатывании управляющей аппаратуры (реле, контакторы), запуске или остановке мощных двигателей. В общем, источниками коммутационных перенапряжений могут быть любые устройства, которые включают в себя катушку, конденсатор или трансформатор на входе питания, включая телевизоры, принтеры, компьютеры, электрические печи, фильтры и т. Д.

Коммутационные перенапряжения возникают периодически и, таким образом, вызвать преждевременное старение оборудования.

Переходные перенапряжения промышленной частоты характеризуются тем, что они имеют ту же частоту, что и сеть (50, 60 или 400 Гц). Они возникают из-за повреждения изоляции между фазой и корпусом или фазой и землей (в сетях с заземленной нейтралью), а также из-за обрыва нейтрального проводника; в этом случае однофазные устройства получают напряжение 400 В. Другая причина переходных перенапряжений связана с пробоем проводника, например, когда кабель высокого напряжения падает на линию низкого напряжения.Третья причина — образование дуги, когда срабатывает защитный искровой разрядник высокого или среднего напряжения, вызывая повышение потенциала земли.

Перенапряжение из-за электростатического разряда опасно в основном для высокочувствительных электронных устройств. Они могут возникать в сухой среде, где нарастает сильное электростатическое поле. Например, человек, идущий по ковру в изолирующей обуви, становится электрически заряженным до нескольких киловольт. Когда он касается проводящей структуры, возникает электрический разряд в несколько ампер с очень коротким временем нарастания (несколько наносекунд).

Методы защиты от перенапряжения

Устройства первичной защиты Защита от перенапряжения необходима для предотвращения прямых ударов молнии — они улавливают и отводят ее ток на землю. Такие устройства располагаются выше уровня всех остальных конструкций, а их высота зависит от размеров защищаемой территории. Как правило, для защиты жилых домов применяют громоотводы с токоотводами.

Вторичные устройства защиты позволяют обеспечить нормальную работу оборудования и сетей внутри здания в условиях атмосферных и коммутационных перенапряжений.Их можно разделить на две большие группы — устройства согласованной и параллельной защиты . В первую группу входят:

• Трансформаторы, устраняющие определенные гармоники за счет правильного соединения первичной и вторичной обмоток; такая защита не очень эффективна.
• Фильтры, используемые для ограничения коммутационных перенапряжений в четко определенном диапазоне частот. Такие устройства не подходят для ограничения атмосферных скачков.
• Ограничители перенапряжения, состоящие из воздушных индукторов ограничения перенапряжения и токоведущих разрядников.Наиболее подходит для защиты чувствительного электронного оборудования, но защищает только от перенапряжения. Это громоздкие и дорогие устройства.
• Сетевой фильтр — надежное устройство для защиты компьютеров, ноутбуков и электронного оборудования от скачков напряжения — одной из причин их выхода из рабочего состояния и потери личных данных. Обеспечивает эффективное электроснабжение и подавляет импульсные и высокочастотные шумы в электрической сети.

Стабилизаторы напряжения служат для нормализации сетей переменного тока и устранения проблемы колебаний напряжения.В частности, они анализируют входное напряжение, а затем, переключая обмотки своего трансформатора, поддерживают требуемый диапазон напряжения на выходе.

Источники бесперебойного питания предназначены для поддержки работы оборудования в автономном режиме за счет энергии аккумулятора в случаях несанкционированного отключения.

Намного более популярны устройства параллельной защиты , которые можно использовать в установках любой мощности. Важно знать, что номинальное напряжение такого устройства должно соответствовать напряжению сети на вводах установки.В режиме «ожидания» (при отсутствии перенапряжений) ток утечки не должен проходить через устройство защиты, но если перенапряжение превышает допустимое значение, устройство должно немедленно отвести ток перенапряжения на землю. Важной характеристикой такого оборудования является его производительность.

В жилых домах для защиты от перенапряжения чаще всего применяется модульное оборудование, устанавливаемое в распределительные щиты. В частности, это устройства защиты от перенапряжения — УЗИП и дифференциальные выключатели нагрузки с защитой от перенапряжения — УЗО.Существуют также сменные ограничители перенапряжения и ограничители перенапряжения для защиты электрических розеток и обеспечения вторичной защиты подключенного оборудования. Некоторые разрядники встроены непосредственно в устройства, потребляющие электроэнергию, но они не могут защитить от больших перенапряжений. Для защиты телефонных и коммутационных сетей от перенапряжения используются слаботочные разрядники, которые также устанавливаются в распределительных щитах или встраиваются в устройства, потребляющие электроэнергию.

Schneider Electric Устройства защиты от перенапряжения

Наиболее эффективным средством защиты от перенапряжения в квартирах и частных домах являются модульные устройства, устанавливаемые в распределительные щиты.Сетевые фильтры также могут использоваться для частичной защиты.

Дифференциальные выключатели нагрузки (УЗО) предназначены в первую очередь для защиты людей от поражения электрическим током и предотвращения пожаров. Однако в линейке модульного оборудования Easy9 , разработанной Schneider Electric, также есть УЗО, сочетающие в себе защиту от тока утечки и защиту от перенапряжения. Если в сети возникнет переходное напряжение промышленной частоты, например, из-за обрыва нулевого провода на входе в многоквартирный дом, питание будет отключено.Такое устройство защитит как проводку и оборудование, так и жизнь человека.

Устройства защиты от перенапряжения (SPD) помогают предотвратить последствия непрямых ударов молнии и аварийных скачков напряжения, которые наносят ущерб дорогой электронике; они компенсируют сильные скачки напряжения, с которыми УЗО не справляется. Как правило, электроника выдерживает перенапряжения до 1300-1500 В, тогда как скачки напряжения при ударе молнии могут достигать 10000 В. Задача УЗИП — сглаживать скачки напряжения до приемлемого уровня 1000-1300 В.

Самый распространенный тип SPD — это сетевые фильтры (удлинители с кнопкой), однако SPD являются модульными (например, Easy9 от Schneider Electric) обеспечивают значительно более надежную и качественную защиту от перенапряжения. Кроме того, размещение устройства в распределительном щите при входе в квартиру позволяет защитить не только компьютер, но и кухонную технику, климатическое оборудование, охранную сигнализацию, мультимедийные системы, смартфоны, поставляемые на зарядку и т. Д.К сожалению, пока что не более 1% домохозяйств в России оснащены модульными УЗИП.

При выборе устройств защиты от перенапряжения важно учитывать наличие молниеотвода, организацию системы заземления, информацию о токах короткого замыкания (КЗ).

Наличие УЗИП обеспечивает полную защиту системы электроснабжения квартиры или частного дома и гарантирует сохранность всех видов дорогой бытовой техники и электроники.

Ограничители перенапряжения Acti 9 предназначены в первую очередь для промышленных и офисных зданий. Однако в этой серии есть и оборудование, которое при необходимости можно использовать в жилых помещениях для надежной защиты от атмосферных перенапряжений. Это ОПН 2-го типа со встроенным разъединителем — iQuick-PF, iQuick-PRD и модульные ОПН 2-го типа — iPF и iPRD. Оборудование Acti 9 обеспечивает сертифицированную координацию отключения с помощью автоматических выключателей, кроме того, устройства очень легко установить на месте, а их состояние можно контролировать удаленно с помощью системы мониторинга. Для телекоммуникационных сетей можно использовать устройства безопасности iPRC и iPRI.

Кроме того, ассортимент продукции Schneider Electric включает бытовые устройств защиты от перенапряжения APC SurgeArrest Performance … Устройства защиты от перенапряжения этой серии предназначены для обеспечения минимально необходимой защиты компьютеров, бытовых электронных устройств и телефонных линий от импульсных помех.

При выборе решения для защиты от перенапряжения важно учитывать стоимость защищаемого оборудования и последствия его выхода из строя.А также риски перенапряжения, которые напрямую связаны с состоянием сети и грозовой активностью в той или иной зоне. Продумывая защиту электрооборудования, важно не забывать о телекоммуникационных сетях, которые также могут пострадать от перенапряжений.

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

Внезапное повышение напряжения до значений, опасных для изоляции электроустановки, называется перенапряжением. По своему происхождению перенапряжения бывают двух типов: внешние (атмосферные) и внутренние (коммутационные).

Атмосферные перенапряжения возникают в результате прямых ударов молнии в электрическую установку или индуцируются (индуцируются) в линиях во время ударов молнии рядом с ними. Внутренние перенапряжения возникают при резких изменениях режима работы электроустановки, например, при отключении ненагруженных линий, отключении тока холостого хода трансформаторов, замыкании фазы в сети с изолированной нейтралью на землю, резонансной, феррорезонансной явления и др.

Перенапряжение при прямых ударах молнии может достигать 1000 кВ, а ток молнии — 200 кА. Удар молнии обычно состоит из серии отдельных импульсов (до 40 штук) и длится не более долей секунды. Длительность одиночного импульса составляет десятки микросекунд. Наведенные перенапряжения достигают 100 кВ и распространяются по проводам ЛЭП в виде затухающих волн. Атмосферные перенапряжения не зависят от номинального напряжения электроустановки и поэтому их опасность возрастает с понижением класса напряжения электрической сети. Коммутационные перенапряжения зависят от номинального напряжения электроустановки и обычно не превышают 4U ном. Из вышесказанного следует, что основная опасность — это атмосферное перенапряжение.

Перенапряжение очень опасно по своим последствиям. Пробивая изоляцию, они могут вызвать короткое замыкание, возгорание электроустановок, опасность для жизни людей и т. Д. Поэтому каждая электрическая установка должна иметь защиту от перенапряжения.

Молниеотводы, разрядники и искровые разрядники используются в качестве основных средств защиты от атмосферных повреждений.Основная часть всех этих устройств — заземлитель, который должен обеспечивать надежный разряд зарядов на землю.

Молниеотвод ориентирует атмосферный заряд по направлению к себе, отводя его от токоведущих частей электроустановки. Различают стержневые и контактные (на ВЛ) громоотводы.

Молниеотводы устанавливаются вертикально. Они должны быть выше охраняемых объектов. Зона защиты одностержневого громоотвода — это пространство, защищенное от прямых ударов молнии. Эта зона имеет форму конуса, образующая которого имеет форму кривой (рис. 1). На рис. 1 приняты следующие обозначения: h x — высота защищаемого объекта; h a — активная часть громоотвода, равная превышению громоотвода над высотой объекта; h — высота громоотвода. При большой длине или ширине объекта устанавливают несколько громоотводов. Расстояние между громоотводом и защищаемым объектом должно быть не более 5 м.

Зона защиты одностержневого молниеотвода

Тросовые молниеотводы подвешиваются на опорах линий электропередачи напряжением 35 кВ и выше над фазными проводами. Кабели стальные и соединяются откосами с заземлением опор. Сопротивление заземления опоры не должно превышать 10 Ом.

Разрядник представляет собой комбинацию разрядников и дополнительных элементов, облегчающих гашение электрической дуги в разряднике.По конструкции разрядники делятся на трубчатые и клапанные, а по назначению — на станционные, станционные, для защиты вращающихся машин и т. Д.

Защитное действие разрядника заключается в том, что проходящий через них разряд ограничивает амплитуду перенапряжений до пределов. которые не представляют опасности для изоляции защищаемого объекта. Возникающая при этом электрическая дуга в ОПН гасится после исчезновения импульсов перенапряжения до срабатывания защиты от короткого замыкания, и, таким образом, объект не отключается от сети.

Каждый разрядник, независимо от его типа и конструкции, состоит из искрового разрядника, один из электродов которого подключен к фазовому проводу линии, а другой — к заземляющему устройству напрямую или через дополнительное сопротивление.

Сопутствующий ток нормальной частоты (50 Гц), обусловленный рабочим напряжением, проходит через хорошо заземленный искровой разрядник вслед за импульсным током, который возникает после пробоя из-за перенапряжения. Разрядник должен быть способен быстро гасить последующий ток после исчезновения перенапряжения.Для этого, помимо разрядника, разрядник снабжен специальным последовательно соединенным с ним элементом, обеспечивающим подавление следящего тока.

Демпфирование следящего тока обеспечивается двумя способами:

в трубчатых разрядниках — специальным дугогасителем;

в вентильных разрядниках — активные сопротивления с нелинейной (в зависимости от приложенного напряжения) характеристикой (рис. 2, а).

Нелинейная характеристика (рис. 2, б) должна быть такой, чтобы сопротивление разрядника было небольшим при перенапряжениях.При рабочих напряжениях сопротивление разрядника должно быть большим, чтобы гасить последующий ток.

… Клапан разрядник: а — схема; б — защитная характеристика

Трубчатые разрядники используются как основное средство защиты изоляции линий электропередачи и как вспомогательное средство защиты изоляции оборудования подстанции. Изготавливаются на номинальное напряжение 6, 10, 35 кВ.

Основной частью разрядника является трубка из твердого газогенерирующего диэлектрика (волокно, фибробакелит для разрядников серии RT, RTF; винилпласт — для разрядников серии RTV).Искровой разрядник (рис. 3) имеет 2 разрядника: внешний (3) и внутренний (2). Наружный изолирует трубку от постоянного контакта с токоведущей частью, которая находится под напряжением. Когда искровые промежутки выходят из строя под воздействием высокой температуры электрической дуги, трубка 1 разлагается и выделяет газ (в основном водород), который способствует гашению электрической дуги. Необходимость гашения дуги объясняется тем, что после прохождения перенапряжения через искровые промежутки протекает сопровождающий ток разрядника, обусловленный рабочим напряжением электрической сети и имеющий частоту 50 Гц.Поэтому в обозначении разрядника, помимо букв, есть дробь, где числитель указывает номинальное напряжение, а знаменатель указывает пределы следящего тока, который успешно отключается разрядником. Например, это означает: трубчатый разрядник на 10 кВ, отключающий следящий ток (равный току короткого замыкания) от 0,5 до 7 кА.

Трубчатый разрядник

Клапанный разрядник предназначен для защиты оборудования электростанций и подстанций от атмосферных перенапряжений, в основном силовых трансформаторов.Основными элементами разрядника являются многократные искровые разрядники и последовательно включенные с ними нелинейные сопротивления в виде вилитовых дисков. Термин «нелинейное сопротивление» означает, что сопротивление зависит от протекающего через него тока. Сопротивление вилита уменьшается с увеличением проходящего через него тока. Вилит не влагостойкий, поэтому помещен в герметичный фарфоровый футляр. Для защиты подстанций используются разрядники серии РВП (вентильный разрядник подстанции) и РВН (вентильный низковольтный разрядник).

… Клапанный разрядник серии РВП

Искровой разрядник работает следующим образом. В случае возникновения перенапряжений разрядники 3 прорываются, и ток через приводные диски блока 4 течет на землю. Резко снижается сопротивление виллита и на оборудование подстанции не подается перенапряжение. При исчезновении перенапряжения сопротивление вилита увеличивается, дуга в искровом промежутке гасится, а ток через разрядник не проходит.Специальная защита ВЛ от атмосферных перенапряжений не устанавливается, так как молния может поразить линию в любой точке. Все воздушные линии оборудованы устройствами автоматического повторного включения, поскольку после короткого замыкания, вызванного перенапряжением и отключением линии, ее изоляционные свойства восстанавливаются. Поэтому повторное подключение линии в большинстве случаев оказывается успешным. В настоящее время широко используются разрядники для защиты от перенапряжений (ОПН), которые представляют собой нелинейные активные сопротивления без специальных разрядников. Ограничители перенапряжения обычно изготавливаются путем спекания оксидов цинка и других металлов.В поликристаллической керамике, полученной после спекания, кристаллы оксида цинка обладают высокой проводимостью, а межкристаллические зазоры, образованные из оксидов других металлов, имеют высокое сопротивление. Точечные контакты между кристаллами оксида цинка, возникающие при спекании, являются микроваристорами, т. Е. Имеют так называемые pn-переходы. Защитная характеристика разрядника имеет вид, близкий к нелинейной характеристике разрядника клапана (рис. 2, б). Однако резисторы из оксида цинка имеют значительно более высокую нелинейность, чем резисторы из вилита.Это устраняет необходимость в искровых разрядниках в разряднике. Производство вентильных разрядников в нашей стране было прекращено в 90-х годах из-за высокой трудоемкости изготовления и регулировки искровых разрядников. При этом значительно расширился ассортимент выпускаемых ОПН. Преимуществами ОПН по сравнению с вентильными разрядниками являются взрывобезопасность, более высокая надежность, снижение уровня перенапряжений, влияющих на защищаемое оборудование, а также возможность контроля старения токовых сопротивлений в рабочем режиме.Существенным недостатком ОПН и вентильных ОПН является невозможность обеспечить с их помощью защиту от квазистационарных перенапряжений (резонансных и феррорезонансных перенапряжений, смещения нейтрали при прерывистой электрической дуге). Не следует забывать, что при длительных перенапряжениях происходит интенсивное старение ОПН, и они могут выйти из строя, т.е. получить повреждения.

В электрических распределительных сетях система защиты от перенапряжения ориентирована на защиту оборудования подстанции.На рис. 5 показаны два варианта защиты подстанций напряжением 6-10 кВ от атмосферных перенапряжений при непосредственном подключении к ВЛ (рис. 5, а) и кабельному вводу (рис. 5, б). В первом случае (а) на линии устанавливаются два комплекта трубчатых ОПН F1, F2, один из которых (F2) находится на торцевой опоре линии, а F1 — на расстоянии 100-5-200 м. из F2. В случае (б) на конце кабеля устанавливается комплект разрядников F2, и его земля подключается к оболочке кабеля.Это необходимо для снижения перенапряжений, поступающих на подстанцию. Второй комплект F1 устанавливается при длине кабельного ввода менее 10 м. Расстояние между F1 и F2 100-5-200 м. При длине кабельного ввода более 50 м рекомендуется устанавливать клапанные разрядники вместо F2.

Защита подстанции от перенапряжения: а — подстанция напрямую подключена к ВЛ; б — подстанция подключается к ВЛ кабельным вводом

Помимо трубчатых разрядников, непосредственно на подстанциях по сторонам высокого и низкого напряжения устанавливаются клапанные разрядники (или ОПН) FV3 и FV4.

Комбинация трубчатых разрядников — клапанный разрядник (или разрядник) используется по следующей причине.

Трубчатые разрядники не могут надежно защитить трансформаторы и вращающиеся электрические машины от перенапряжений, так как имеют грубые защитные характеристики. Такую защиту обеспечивают клапанные разрядники. Назначение трубчатых разрядников — предотвратить повреждение клапанных разрядников волнами перенапряжения, исходящими от линии. Трубчатые ОПН снижают амплитуду и крутизну импульсов перенапряжения до значений, безопасных для вентильных ОПН и ОПН.

В настоящее время при новом строительстве, реконструкции и техническом перевооружении объектов ФСК России применение вентильных и трубчатых разрядников не рекомендуется из-за их низкой надежности и недостатков технических характеристик.

Современные бытовые приборы оснащены чрезвычайно чувствительной электроникой, поэтому скачки напряжения могут легко повредить их. Полностью устранить перепады невозможно, защиту от сетевых перенапряжений обеспечивают специальные устройства, выбор которых огромен.

Необходимо разобраться в причинах появления падений напряжения, последствиях сбоев, понять принцип работы защитных устройств.

Характер падений напряжения

Качели — это кратковременные изменения амплитуды напряжения, которые затем восстанавливаются до значений, близких к исходным. Продолжительность такого изменения составляет доли секунды, но этого достаточно, чтобы вызвать неисправность.

Выделяют следующие причины возникновения капель:

• Грозовые разряды с высоким перенапряжением могут вызвать возгорание.От подобных явлений многоэтажные дома защищают поставщики электроэнергии. В частном доме систему защиты нужно будет продумать самостоятельно, сделав все работы своими руками или вызвав специалистов.
• Скачки, вызванные коммутационными процессами при включении / отключении потребителей большой мощности.
• Электростатическая индукция.
• Подключение мощного оборудования определенного типа (сварочный аппарат, электродвигатель коллекторного типа).

000

000

000

000

Трехфазная электрическая мощность | Передача электроэнергии

Трехфазная электроэнергия — распространенный метод передачи электроэнергии. Это тип многофазной системы, которая в основном используется для питания двигателей и многих других устройств.Трехфазная система использует меньше проводящего материала для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

В трехфазной системе три проводника цепи несут три переменных тока (одинаковой частоты), которые достигают своих мгновенных пиковых значений в разное время. Если взять за основу один проводник, то два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока.Эта задержка между «фазами» обеспечивает постоянную передачу мощности в течение каждого цикла тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, при этом поддерживая однофазные устройства с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Трехфазный имеет свойства, которые делают его очень востребованным в электроэнергетических системах. Во-первых, фазные токи имеют тенденцию уравновешивать друг друга, суммируясь до нуля в случае линейной сбалансированной нагрузки. Это позволяет исключить нейтральный провод на некоторых линиях; все фазные проводники проходят одинаковый ток и, следовательно, могут иметь одинаковый размер для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя.Наконец, трехфазные системы могут создавать магнитное поле, которое вращается в заданном направлении, что упрощает конструкцию электродвигателей. Три — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Обычно трехфазное питание либо вообще не поступает в жилые дома, либо там, где оно поступает, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора.Токи являются синусоидальными функциями времени, все с одной и той же частотой, но смещены во времени, чтобы получить разные фазы. В трехфазной системе фазы распределены равномерно, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но для получения более подробной информации см. Системы электроснабжения).

Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более подходящего для передачи.

После многочисленных дополнительных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение (, т. е. «домашнее» напряжение). На этом этапе питание может быть уже разделено на однофазное или все еще может быть трехфазным. Если понижение является трехфазным, выход этого трансформатора обычно соединяется звездой со стандартным напряжением сети (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазным напряжением.Другая система, обычно встречающаяся в Северной Америке, — это соединение вторичной обмотки треугольником с центральным ответвлением на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами) должны быть доступны из того же источника.

Большой кондиционер и др.в оборудовании используются трехфазные двигатели из соображений эффективности, экономии и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют наличия вращающегося магнитного поля, характерного для трехфазных двигателей, но используют более высокий уровень напряжения и мощности, обычно связанный с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники получают питание от разных фаз.

Большие выпрямительные системы могут иметь трехфазные входы; Результирующий постоянный ток легче отфильтровать (сгладить), чем выходной сигнал однофазного выпрямителя. Такие выпрямители можно использовать для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при переработке руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание.Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы обеспечить возможность подключения к однофазной сети. Во многих регионах Европы единственным доступным источником является однофазное питание.

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазной мощности в трехфазную. Мелкие клиенты, например, жилые или фермерские хозяйства, могут не иметь доступа к трехфазному питанию или могут не захотеть оплачивать дополнительную стоимость трехфазного обслуживания, но все же могут пожелать использовать трехфазное оборудование.Такие преобразователи также могут позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что поступающее питание на локомотив почти всегда либо постоянное, либо однофазное переменное.

Поскольку однофазная мощность падает до нуля в каждый момент, когда напряжение пересекает нулевое значение, но трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ накапливать энергию в течение необходимой доли секунды.

Один из методов использования трехфазного оборудования в однофазной сети — это вращающийся фазовый преобразователь, по сути, трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, которые создают сбалансированные трехфазные напряжения.При правильной конструкции эти роторные преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазного источника питания. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Второй метод, который был популярен в 1940-х и 50-х годах, был методом, который назывался «методом трансформатора». В то время конденсаторы были дороже трансформаторов.Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод хорошо работает и имеет сторонников даже сегодня. Использование метода преобразования имени отделяет его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отделяет их от вращающихся преобразователей.

Другой часто применяемый метод — использование устройства, называемого статическим преобразователем фазы. Этот метод работы трехфазного оборудования обычно используется с нагрузкой двигателя, хотя он обеспечивает только 2/3 мощности и может вызвать перегрев нагрузок двигателя, а в некоторых случаях и перегрев.Этот метод не будет работать, когда задействованы чувствительные схемы, такие как устройства ЧПУ, или нагрузки индукционного или выпрямительного типа.

Производятся некоторые устройства, имитирующие трехфазное питание от однофазного трехпроводного источника питания. Это достигается созданием третьей «субфазы» между двумя токоведущими проводниками, в результате чего разделение фаз составляет 180 ° — 90 ° = 90 °. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Приводы с переменной частотой (также известные как твердотельные инверторы) используются для точного управления скоростью и крутящим моментом трехфазных двигателей.Некоторые модели могут питаться от однофазной сети. Преобразователи частоты работают путем преобразования напряжения питания в постоянный ток, а затем преобразования постоянного тока в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это последняя разработка в технологии фазовых преобразователей, которая использует программное обеспечение в мощном микропроцессоре для управления твердотельными компонентами переключения питания. Этот микропроцессор, называемый процессором цифровых сигналов (DSP), контролирует процесс преобразования фазы, непрерывно регулируя модули ввода и вывода преобразователя, чтобы поддерживать сбалансированное трехфазное питание при любых условиях нагрузки.

• Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощных нагрузок.
• Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности линейной нагрузке. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который превышает ток нейтрали в трехфазной системе.Кроме того, двигатели не являются полностью линейными, что означает, что вопреки теории двигатели, работающие на трех фазах, имеют тенденцию работать более плавно, чем на двухфазных. Установленные в 1895 году на Ниагарском водопаде генераторы были крупнейшими генераторами в мире в то время и были двухфазными машинами. Истинное двухфазное распределение энергии по существу устарело. В системах специального назначения для управления может использоваться двухфазная система. Двухфазное питание может быть получено от трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
• Моноциклическая энергия — это название асимметричной модифицированной двухфазной системы питания, используемой General Electric около 1897 года (отстаивавшей Чарльз Протеус Стейнмец и Элиху Томсон; это использование, как сообщается, было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для освещения нагрузок, и с небольшой (обычно линейного напряжения) обмоткой, которая вырабатывала напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать эту дополнительную обмотку «силового провода» для обеспечения пускового момента для асинхронных двигателей, при этом основная обмотка обеспечивает питание осветительных нагрузок.После истечения срока действия патентов Westinghouse на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и его хватило не на то, чтобы разработать удовлетворительный учет энергии.
• Созданы и испытаны системы высокого порядка фаз для передачи энергии. Такие линии электропередачи используют 6 или 12 фаз и конструктивные решения, характерные для линий передачи сверхвысокого напряжения. Линии передачи высокого порядка могут позволить передачу большей мощности через данную линию передачи на полосе отчуждения без затрат на преобразователь HVDC на каждом конце линии.

Многофазная система — это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника, находящихся под напряжением, по которым проходят переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Полифазные системы особенно полезны для передачи энергии электродвигателям. Самый распространенный пример — трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы

На заре коммерческой электроэнергетики на некоторых установках для двигателей использовались двухфазные четырехпроводные системы.Основным преимуществом этого было то, что конфигурация обмотки была такой же, как у однофазного двигателя с конденсаторным пуском, и, используя четырехпроводную систему, концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы были заменены трехфазными. Двухфазное питание с углом между фазами 90 градусов может быть получено от трехфазной системы с использованием трансформатора, подключенного по Скотту.

Многофазная система должна обеспечивать определенное направление вращения фаз, поэтому напряжения зеркального отображения не учитываются при определении порядка фаз.Трехпроводная система с двумя фазными проводниками, разнесенными на 180 градусов, по-прежнему остается только однофазной. Такие системы иногда называют разделенной фазой.

Полифазное питание особенно полезно в двигателях переменного тока, таких как асинхронный двигатель, где оно генерирует вращающееся магнитное поле. Когда трехфазное питание завершает один полный цикл, магнитное поле двухполюсного двигателя вращается на 360 ° в физическом пространстве; Двигатели с большим количеством пар полюсов требуют большего количества циклов питания, чтобы совершить один физический оборот магнитного поля, поэтому эти двигатели работают медленнее. Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, щетками, требующими большого технического обслуживания, и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в сборке, они самозапускаются и мало вибрируют.

Использованы более высокие номера фаз, чем три. Обычной практикой для выпрямительных установок и преобразователей HVDC является обеспечение шести фаз с шагом между фазами 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток.Построены экспериментальные линии передачи высокого фазового порядка, содержащие до 12 фаз. Они позволяют применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволяют увеличить передачу энергии в коридоре той же ширины линии электропередачи.

Жилые дома и малые предприятия обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального обслуживания. Индивидуальные клиенты распределяются по трем фазам, чтобы сбалансировать нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания.Сдвиг фаз линейных напряжений составляет 120 градусов; напряжение между любыми двумя живыми проводами всегда в 3 раза больше между живым и нулевым проводом. См. Статью «Системы электроснабжения» для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке в многоквартирных домах может быть распределено напряжение 120 В (линия на нейтраль) и 208 В (линия на линию). Основные однофазные приборы, такие как духовки или плиты, предназначенные для системы с разделением фаз на 240 В, обычно используемой в односемейных домах, могут не работать должным образом при подключении к 208 В; нагревательные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели не будут работать правильно при подаче напряжения на 13% ниже.
