В выключенном состоянии мигает энергосберегающая лампа: Почему мигает выключенная лампа — как устранить мигание энергосберегающей лампы при выключенном свете

Почему мигает выключенная лампа — как устранить мигание энергосберегающей лампы при выключенном свете

В последние несколько лет на смену обычным лампочкам накаливания пришли энергосберегающие лампы. Более экономичные, они стали привычным источником света со своими достоинствами и недостатками. В числе последних стоит отметить, что одной из самых распространенных проблем можно назвать то, что энергосберегающая лампа мигает при выключенном свете.  Такое неоднозначное для лампочки поведение естественным образом вызывает волнение. Почему такое происходит – причин три, и каждая имеет свой способ решения.

Причина первая: подсветка на выключателе

Сейчас достаточно распространены выключатели с подсветкой. Обычный светодиод или неоновая лампа, встроенные в стандартную конструкцию, добавили удобства – стало проще искать выключатель в темноте. Однако в сочетании с этим дополнением энергосберегающая лампа мигает. Ответить почему – достаточно просто. Схема питания в таких лампах устроена так, что на конденсаторе фильтра может накапливаться определенный заряд.



И все получается следующим образом:

• когда выключатель включен, весь ток идет на лампу
• при выключенном свете, ток идет на светодиод, а также происходит накопление небольшого заряда на конденсационном фильтре
• стоит конденсатору достаточно зарядиться, как энергосберегающая лампа мигает
• далее цикл повторяется

Выключатель со светодиодом – ответ на вопрос, почему лампа мигает. Решений у проблемы может быть несколько. В первую очередь, энергосберегающую лампу можно заменить лампой накаливания, которая не будет мигать в силу принципа своей работы. Но это, скорее, бегство от проблемы, чем ее решение. Еще один способ частично убежать от такой неприятности – пожертвовать подсветкой, разорвав цепь питания. Следующий вариант более приемлем, однако имеет свои особенности: если есть место для двух лампочек, можно поставить одну энергосберегающую лампу, а другую – накаливания. Тогда при выключенном свете ничто не мигает. И самый кардинальный вариант – заменить все выключатели с подсветкой на выключатели без подсветки.

Причина вторая: ошибка в электромонтаже

Если энергосберегающая лампа мигает при выключенном свете, это может указывать на наличие ошибки, которая была допущена при электромонтаже. Почему же так происходит, понять не трудно – довольно часто выключатель разрывает не положенную фазу, а ноль. Проверить правильность подключения можно самостоятельно, если есть специальные инструменты, вроде указателя напряжения или же электроизмерительных клещей. Если есть определенные навыки работы с электричеством, можно самостоятельно поменять в электрическом щитке квартиры фазу с нулем – тогда проблема уйдет.

Но нужно:

• соблюдать правила техники безопасности при работах с электричеством
• учитывать общее состояние проводки

Причина третья: некачественная лампа

Иногда самый простой ответ является наиболее правильным. Почему мигает выключенная лампа – потому что она неисправна. Энергосберегающая лампа сама по себе – отличный способ экономии, однако многие пытаются сэкономить еще больше, покупая источники света неизвестного происхождения. К сожалению, сейчас действительно много продукции, которая не соответствует ГОСТу. В таком случае исправить положение совсем просто – достаточно купить новую лампу.

При выборе стоит обращать внимание на:

• целостность упаковки
• производителя
• обязательную проверку при покупке

Для квартиры больше подойдут энергосберегающие лампы, которые дают теплый свет. Для нежилых помещений – холодный. Наиболее актуально устанавливать компактные люминесцентные лампы, так как они успели себя зарекомендовать. Но основывать свой выбор стоит, отталкиваясь от ситуации.

Почему нужно устранить мигание энергосберегающей лампы

Помимо того, что постоянное мигание  эффективно мешает покою, оно еще уменьшает срок работоспособности лампы. Если оперативно не устранить проблему, то о феноменальной работоспособности, заявленной заводом-производителем можно забыть. В среднем, энергосберегающая лампа может проработать около 10000 часов, потребляя при этом минимум энергии. Мигание сокращает этот срок примерно в 2 раза. При этом стоит учитывать изначальное качество лампы.

Однако не стоит идти сразу на радикальные меры, не испробовав перед этим простые методы решения проблемы. Разобраться с проводкой или выключателями можно всегда, но начать стоит с замены самой лампочки. При серьезном вмешательстве стоит быть крайне внимательным, и лучше не пытаться разобраться с проводкой или выключателями, не имея необходимых навыков. При работе с электричеством обязательно нужно придерживаться правил техники безопасности:

• отключить электропитание на щитке в квартире или лестничной клетке
• предупредить соседей о проводящихся работах
• удостовериться в отсутствии электричества

Если все сделано правильно, то энергосберегающая лампа перестанет мигать при выключенном свете и прослужит весь положенный ей срок.

Получить профессиональные консультации, а если потребуется, помощь  специалиста можно, сделав заявку на услуги мастера через сервис Юду.

Почему моргает энергосберегающая лампочка при выключенном выключателе

Главная » Электрика » Почему мигает энергосберегающая лампа при выключенном свете

В некоторых случаях при выключенном свете моргает лампочка. Явление неприятное для глаз к тому же значительно сокращает срок службы ламп. Почему так происходит и как с этим бороться, поговорим дальше.

Содержание статьи

Причина №1 моргания светодиодных и энергосберегающих ламп

Если у вас стоят выключатели со светодиодной или неоновой подсветкой, при установке эконом-ламп (их еще называют энергосберегающими или компактными люминесцентными) при выключенном свете они начинают моргать. Та же ситуация наблюдается с некоторыми (дешевыми китайскими) светодиодными лампами. Происходит их кратковременное включение — на доли секунд — и мгновенное выключение. Повторяется это довольно часто — каждые пару-тройку секунд.

Причина проста. Моргает светодиодная LED или люминесцентная лампочка при выключенном свете из-за наличия цепи питания светодиода подсветки и особенностей устройства этих ламп. В отличие от ламп накаливания, энергосберегающие и светодиодные лампы работают от постоянного тока 12 В. Но подключаются они в сеть 220 В, а преобразование происходит в цоколе лампы, где установлен диодный мост и конденсатор — схема, преобразующая 220 В переменного тока в 12 В постоянного.

Цепь питания подсветки выключателя создает условия для заряда конденсатора лампы

Когда вы переводите выключатель в состояние «выключено», все равно есть цепь питания светодиода/неоновой лампы, из-за чего они и светятся. По этой цепи текут микротоки — для подсветки больше не нужно. Они малы, но их достаточно для того, чтобы конденсатор в лампе накопил заряд, достаточный для старта лампы (который установлен в цоколе лампы). В результате лампа загорается. Но, так как заряд все-таки слишком мал и нормальной подпитки его нет, лампа быстро тухнет.

Вот и получается моргание.

Иногда — при некоторых выключателях — лампы не мигают, а горят вполнакала. Это происходит потому, что сопротивление, которое стоит в цепи питания подсветки, мало. В результате тока хватает на поддержание небольшого заряда конденсатора. Потому и получается, что лампы горят при выключенном свете. Чаще этим страдают ЛЕД лампы (светодиодные). Методы борьбы с этим явлением такие же, как и с морганием.

Положение когда моргает лампочка при выключенном свете не только неприятно для глаз. Есть еще одно следствие: каждая лампа рассчитана на какое-то количество включений-выключений. При моргании за доли секунды происходит этот цикл. В минуту их может быть 10 и больше. Понятное дело, что очень скоро лампа выйдет из строя. Так что бороться с тем, что при выключенном свете моргает лампочка, необходимо сразу после обнаружения.

Устраняем проблему №1

После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

• Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
• Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
• Завернуть токи в цепь с меньшим сопротивлением.
• Заменить выключатель на модель без подсветки или поставить другие лампы.

  Почему моргает светодиодная лампочка при выключенном свете

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.

Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

• не менее 220 кОм, если подсветка с неоновой лампой;
• не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…





Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике. Важно только чтобы он подключался параллельно лампе.

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы

На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.

Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.

Причина №2 и ее устранение

Если выключатель у вас стоит без подсветки, а светодиодная или эконом-лампа мигает при выключенном свете, значит есть ошибка в подключении. Скорее всего, на выключателе разрывается не фаза, как должно быть, а ноль. Кроме того, что это очень опасно, приводит вот к такому явлению — миганию некоторых ламп.

При правильном подключении выключателя, клавишей разрывается фаза

Устраняется это исправлением ошибки — надо проверить, на каком из проводов находится фаза и правильно подключить выключатель. Если на этой линии все выключатели подключены неправильно, можно перекинуть провода в щитке. Если только часть — придется делать это на каждом неправильно подключенном выключателе.

Причина №3: почему моргает лампочка если все подключено правильно

Иногда и выключатель без подсветки, и на него заходит фаза, а все равно моргает лампочка при выключенном свете. Тогда причина в плохом состоянии проводки. Может быть дело в контакте, а может — в проблемах с изоляцией. Если контакты можно подтянуть, заварить, перезаделать, то проблемы с изоляцией решаются только полной заменой проводки.

Один момент: проблемы с изоляцией — это значит большой ток утечки. Если стоит у вас на линии УЗО (устройство защитного отключения), оно будет часто отключать линию. Если УЗО нет и проводка старая, вы это никак не определите. Вернее, определить можно, с использованием омметра и привлечения специалистов. При значительных повреждениях можно убедиться в наличии этой проблемы при помощи мультиметра и прозвонки проводов «на землю». Ну, и моргает лампочка — это частное проявление того, что изоляция повреждена и есть значительные токи утечки.



Почему мигает выключенная светодиодная лампа

В настоящее время многие потребители электрической энергии давно провели замену в своих квартирах и домах ламп накаливания на светодиоды либо энергосберегающие лампы. Лампочка «Ильича» постепенно уходит в прошлое, а на смену ей приходят более современные прогрессивные источники света. При их использовании иногда может наблюдаться необычный феномен- лампа после отключения продолжает мигать. Небольшие вспышки особенно хорошо заметны в условиях темноты. Если провести замену таких ламп на источники света с нитью накала, то этот феномен не наблюдается. В чем причина такого явления?

Особенности светодиодных ламп

Кто-то сразу же начинает думать о наличии плохого контакта либо каких-то неполадках люстре. На самом деле причина кроется несколько в иных обстоятельствах. Ее следует искать в конструктивных особенностях самой лампы.

Работа источников света с энергосбережением или светодиодов связана с напряжением 12 вольт, несмотря на то, что она подключена к сети переменного тока напряжением 220 вольт. Процесс преобразования напряжения осуществляется непосредственно в цокольной части самого светового прибора. В нем размещен диодный мост и конденсатор. Подобную конструкцию можно представить следующим образом:

Подключение подсветки на основе светодиодных либо неоновых лампочек имеет свои особенности

Даже если снять нагрузку на питающую цепь, в определенном количестве продолжают существовать микротоки. Их совсем немного, но этого вполне хватит для накопления конденсатором определенной зарядной величины.

Ее будет достаточно для осуществления «старта» лампы. Источник света будет гореть. Но его слишком мало для подачи достаточного питания для свечения. Поэтому свечение быстро прекращается. Попытки «загореться» источник света будет предпринимать до тех пор, пока не разрядится конденсатор. Наблюдая подобное явление, говорят, что лампа «моргает».

Имеют место случаи, года лампа после выключения начинает светиться тусклым накалом. Такой эффект объясняется наличием недостаточного сопротивления в цепи накала. Подобное обстоятельство приведет к такой ситуации, при которой осуществляется поддержка лишь незначительной величины при зарядке конденсаторного элемента.

Питание отключено, а источник света горит слабым накалом. Наиболее часто это характерно для ЛЕД ламп, а способы устранения идентичны той ситуации, при которой лампа моргает.

Читайте также статью ⇒ Ремонт энергосберегающих ламп.

Решение проблемы № 1

Теперь, когда стала понятна причина проблемы, можно предложить довольно несложный способ ее решения, применение которого позволит эффективно и в короткий срок избавиться от неприятного моргания лампы.

Порядок действий для устранения причины следующий:

• Размыкается цепь, по которой проходят микротоки. При этом убирается плата на элементе выключения.
• Заменяются параметры в самой цепи, осуществляющей подсветку. Это выполняется таким образом, чтобы тока не хватало для зарядки конденсатора.
• Токи направляются по цепи меньшего сопротивления.
• Замена выключатели на другую модель, где отсутствует подсветка либо требуется заменить сами лампы.

Люстры на несколько ламп не теряют своей популярности при установке в гостиных и других комнатах

Совет №1: Имеется еще один очень простой способ. В люстре, предназначенной для нескольких ламп, одна из светодиодных ламп заменяется лампой накаливания.

Удаляем подсветку

Конструкция люстр с подсветкой включает в себя плату, в которую входит светодиодная либо небольшая неоновая лампочка. Необходимо провести разборку выключателя, вооружившись для этого отверткой, и вынуть эту плату. Подсветка работать не будет, но и лампочка перестанет моргать.

Отрицательным моментом является то, что схема связана со строго определенным количеством запусков. Собственных запасов, как правило, хватает лишь на 1-2 месяца. После этого можно смело утверждать, что пришло время отправляться лампе в мусорное ведро. Таким же образом обстоит дело с ситуацией, при которой используются маломощные блоки питания для светодиодов.

Серьезный производитель непременно укажет информацию о том, с какими осветительными приборами  нельзя использовать лампу. Например, некоторые пишут, что при использовании лампы не стоит применять выключатель с подсветкой. Если эти условия не соблюдаются, то лампочка будет работать в нештатном режиме. Она, как бы, начинает работать на пределе своих допустимых нагрузок и быстро выходит из строя.

Совет №2: Поэтому не так просто подобрать действительно качественную лампочку, которая будет служить исправно в течение длительного времени. На условия ее работы необходимо обращать внимание при ее покупке.

Замена параметров цепи питания с оставлением подсветки

Не каждая конструкция выключателя с подсветкой предполагает наличие платы. В некоторых из них параллельно с кнопкой впаивается сопротивление. Если его из цепи удалить, то подсветка работать не будет. Но можно и оставить его, изменив параметры. Требуется установка сопротивления от 220 кОм, если в подсветке установлена неоновая лампа и 470 кОм при наличии светодиода.

Для устранения эффекта моргания лампы можно попробовать поменять параметры сопротивления

Помимо этого, необходимо впаять диод IN4007. Катод диода припаивается к резистору, а другой конец — к лампе. Схематично цепь можно представить следующим образом.

Измененная схема цепи питания после впайки в нее диода IN4007

Для устранения моргания и сохранения подсветки старый резистор убирается, а на его место ставится новый вместе с диодом.

Для избавления от эффекта моргания вместо старого впаивается новый резистор вместе с диодом

Создание параллельно лампе цепи с меньшим сопротивлением

Если параллельно лампе провести подключение резистора, то ток будет затрачиваться на то, чтобы разогреть его. При этом для того, чтобы зарядить конденсатор тока уже не хватит. В этом случае мигание лампы после выключения прекратится.

Для параллельного подключения резистора можно использовать термоусадочную трубку или изоленту

Мощность резистора должна быть 2 Вт, а номинал — 50 кОм. К нему необходимо подвести провода, а место соединения тщательно и надежно заизолировать. Для этого используют изоленту либо термоусадочную трубку. При относительно небольшом нагреве такой изоляции будет вполне достаточно.

Устраняем причину № 2

Если конструкция выключателя не предполагает наличия подсветки, а светодиод после отключения питания все же мигает, значит, при подключении допущены какие-то серьезные ошибки. Частым случаем является разрыв на выключателе не фазы, а ноля. Это может послужить причиной мигания лампы:

Несоблюдение схемы подключения лампы — наиболее частая причина появления моргания после ее выключения

В таком случае единственно верным решением является проведение проверки правильности подключения. В случае обнаружения ошибки, она исправляется.

Подключение правильное, а лампочка продолжает моргать

В этом случае причину следует искать в состоянии проводки. Скорее всего, причина в плохом контакте из-за кратковременных разрывов цепи.

Причина может крыться и в состоянии изоляции проводов. Если в первом случае проблему можно решить подтягиванием контактов, то при плохой изоляции проводка подлежит замене. Наличие проблем с изоляцией говорит о присутствии большого тока утечки. Если стоит УЗО, линия будет отключаться часто.

Если при старой проводке УЗО отсутствует, то определить причину моргания светодиодной лампочки будет весьма проблематично. Конечно, это вполне можно сделать, если будут привлечены специалисты с соответствующим оборудованием, в том числе и омметром. Моргание лампочки часто возникает из-за наличия старой поврежденной проводки, вследствие чего наблюдаются большие утечки тока.

Читайте также статью ⇒ Ремонт выключателя света.

Часто задаваемые вопросы

Вопрос №1: Как правильно подобрать светодиодную лампочку, чтобы она после выключения не моргала?

На коробке с лампочкой каждый уважающий себя и покупателя производитель делает отметку, для каких именно осветительных приборов она предназначена. Если написано, что лампочка не годится для люстр с подсветкой — ставить ее в осветительный прибор не рекомендуется — быстро перегорит.

Вопрос №2: По какой причине часто возникает мигание лампочки?

Дело в том, что даже после выключения светодиодной лампы, продолжают существовать микротоки. Величина их слишком мала, чтобы обеспечить горение лампы, но вполне достаточно для накопления конденсатором заряда для моргания.

Оцените качество статьи:

Почему мигает энергосберегающая лампа | Заметки электрика

Здравствуйте, дорогие посетители сайта «Заметки электрика».

Сейчас все чаще люди стали применять энергосберегающие лампы вместо ламп накаливания. Про их достоинства и недостатки я уже рассказывал в статье про энергосберегающие лампы в России. Но суть в данной статье пойдет немного о другом.

Сегодня я расскажу Вам почему мигает энергосберегающая люминесцентная лампа (ЛЛ) при выключенном выключателе.  Думаю, что кто-нибудь из Вас сталкивался с такой проблемой, когда выключатель отключен, а энергосберегающая лампа мигает, прям как подсветка у самолета, летящего в небе.

Кстати, я специально снял этот эффект на видео. Вот смотрите:

Перед тем, как приступить к изучению материала, прочитайте мои следующие статьи:

Далее нам необходимо вкратце познакомиться с устройством и принципом действия энергосберегающих ламп. Сильно глубоко вдаваться в подробности не будем, т.к. это отдельная тема для статьи.

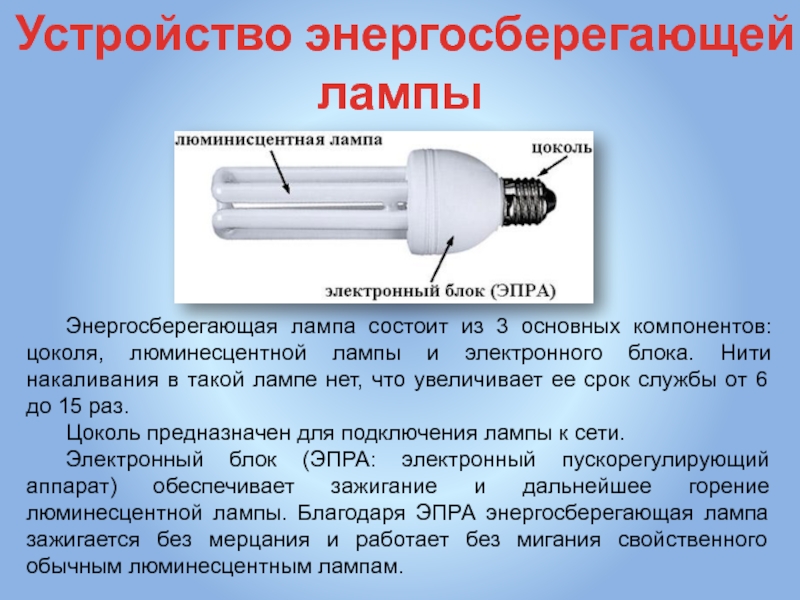

Коротко об устройстве и принципе действия энергосберегающих ламп

Про принцип действия энергосберегающей люминесцентной лампы я Вам расскажу в отдельной статье. Чтобы не пропустить выход новой статьи на моем сайте, подписывайтесь на новые статьи. Форма подписки находится в конце статьи.

Общий принцип схемы этих ламп выглядит следующим образом.

Переменное питающее напряжение 220 (В) подается через предохранитель F1, встроенный в лампу, на диодный мост. На выходе с диодного моста мы получаем постоянное напряжение определенной пульсации. Для сглаживания этих пульсаций и устанавливается фильтрующий конденсатор C4. В других лампах обозначения на схеме могут отличаться.

Так вот именно из-за этого фильтрующего конденсатора и мигает энергосберегающая лампа.

Но обо всем по-порядку.

Причина 1

Самой основной причиной мигания энергосберегающей лампы после ее отключения с помощью выключателя, является светодиод подсветки, установленный в самом выключателе.

Также вместо светодиода может применяться обычная неоновая лампа.

Я думаю все понимают, что подсветка необходим нам для того, чтобы мы легко смогли ночью найти местоположение выключателя.

Светодиод или неоновая лампа подсветки подключаются параллельно контакту выключателя.

Что светодиод, что неоновая лампа последовательно в цепи имеют сопротивление.

У выключателя со светодиодной подсветкой сопротивление имеет номинал около 100 (кОм) и мощностью около 1 (Вт).

У выключателя с неоновой подсветкой сопротивление имеет номинал около 500-1000 (кОм) и мощностью около 0,5-1 (Вт).

Так почему мигает энергосберегающая лампа при отключенном выключателе?

При включенном выключателе его контакт замкнут и весь ток нагрузки идет сразу на лампу.

При отключенном выключателе его контакт разомкнут и ток идет по цепи через светодиод (неоновую лампу) и сопротивление на лампу. Правда этот ток небольшой, но его достаточно, чтобы зарядить фильтрующий конденсатор, про который я упоминал выше. Как только конденсатор зарядится, то он пытается включить схему запуска энергосберегающей лампы – в этот момент лампа загорается, и тут же гаснет, т.к. конденсатор полностью разряжается. Далее все происходит по кругу.

Моргание энергосберегающей лампы при выключателе со светодиодной подсветкой происходит чаще, чем с неоновой. Это можно увидеть на видео, размещенное в начале статьи. Объясняется это наличием сопротивления разного номинала, которое и ограничивает ток заряда конденсатора, и, соответственно, время его заряда.

Что делать в таком случае?

Если вместо люминесцентной лампы (ЛЛ) установить обычные лампы накаливания, то через них тоже будет проходить небольшой ток. Но сам принцип работы ламп накаливания совсем отличается от ЛЛ, и основан на излучении света от сильного нагрева нити накаливания. Поэтому в таком случае лампа накаливания просто не будет гореть.

Но мы ведь не хотим обратно возвращаться к энергоемким лампочкам «Ильича», поэтому нам необходимо устранить причину мигания энергосберегающих ламп.



Как устранить причину №1?

1. Отключить светодиод или неоновую лампу

Для этого нам необходимо пожертвовать подсветкой выключателя, разорвав цепь питания светодиода или неоновой лампочки, как показано на рисунке ниже.

В таком случае при отключенном выключателе полностью будет отсутствовать ток, заряжающий конденсатор. Лампа мигать не будет.

2. Добавить лампу накаливания

Второй способ решить проблему мигания ламп, это заменить одну энергосберегающую лампу на лампу накаливания небольшой мощности, например, 25 (Вт).

В этом случае этот небольшой ток будет уходить на нагрев нити лампы накаливания, и фильтрующий конденсатор энергосберегающей лампы не будет заряжаться. А значит лампа мигать не будет.

3. Добавить в цепь дополнительное сопротивление

Но как поступить, если у Вас в светильнике всего одна энергосберегающая лампа.

Третьим способом устранить причину мигания одной энергосберегающей лампы, это воспользоваться предыдущим способом, только вместо лампы накаливания добавить в цепь сопротивление номиналом около 50 (кОм) и мощностью 2 (Вт). Это сопротивление необходимо впаять параллельно нашей лампе. Таким образом, мы как бы имитируем наличие лампы накаливания, и наша энергосберегающая лампа мигать не будет.

Но если честно, то такой способ я Вам не рекомендую применять.

4. Заменить все выключатели с подсветкой на выключатели без подсветки

Здесь я думаю объяснять не требуется.

Причина 2

Второй причиной мигания энергосберегающей лампы после ее отключения с помощью выключателя, является неправильный электромонтаж. Здесь я подразумеваю то, что с помощью выключателя разрывается не фаза, а ноль. Это можно проверить самостоятельно с помощью электроизмерительных клещей или указателя напряжения.

Если поменять в квартирном электрическом щитке фазу с нулем, то мигать энергосберегающая лампа перестанет.

Но здесь наверное стоит добавить и про неудовлетворительное состояние электропроводки, т.е. наличие больших токов утечки.

Конечно же, если у Вас установлено в квартире УЗО и выполнена система заземления TN-S или TN-C-S, то при таком состоянии электропроводки сработает УЗО и отключит поврежденный участок цепи. Но если Вы до сих пор эксплуатируете электропроводку в квартире или в деревянном доме с системой заземления TN-C, то это не только не безопасно, но и приведет к морганию энергосберегающих ламп.

Причина 3

Третьей причиной мигания энергосберегающей лампы является их некачественное производство. Сейчас на рынке много продукции, не удовлетворяющей требованиям ГОСТ. Я уже писал статью про то, как правильно купить кабель или провод, помните? Здесь ситуация обстоит аналогично.

Я рекомендую Вам устанавливать такие компактные люминесцентные лампы.

Они хорошо зарекомендовали себя на практике.

Мы их используем для освещения распределительных устройств низковольтных и высоковольтных подстанций. Из всех установленных ламп, а их более 300 штук, только 7 штук попались бракованными.

Хотя настаивать не буду, делайте вывод сами.



Выводы по вышеизложенному

В заключении данной статьи напоминаю Вам, что постоянное мигание или мерцание энергосберегающей лампы значительно уменьшает ее срок службы. И если Вы вовремя не устраните причины ее мигания, то лампа выйдет из строя гораздо быстрее, чем ей предусмотрено заводом-изготовителем.

P.S. Ну вот в принципе и все, что я хотел Вам рассказать. Если возникли вопросы, то смело пользуйтесь формой комментариев.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Почему мигает энергосберегающая лампа при выключенном свете

Вопрос экономии электричества в квартирах и домах всё чаще волнует их владельцев, ведь в условиях экономического кризиса и растущих цен на коммунальные платежи уже не каждому под силу уплатить средства по приходящим ежемесячно платёжкам.

Решение проблемы мигания энергосберегающих ламп при выключенном свете

Выход из бедственного положения найден. Потребители всё чаще покупают энергосберегающие лампочки и заменяют ими привычные жёлтые лампы накаливания.

Однако установив такую лампу, собственники сталкиваются с уникальным феноменом — экономки начинают самостоятельно мигать, причём вне зависимости, в каком состоянии — выключенном или включенном — они находятся. Внезапное мигание может напугать домочадцев, особенно если на дворе ночь. Большинство предполагает, что всё дело в неисправности электропроводки, но бесконечные проверки розеток не приводят ни к каким результатам.

Специалисты рекомендуют — вместо того чтобы тратить время на самостоятельное установление причины мерцания осветительного прибора, лучше спросить совета у опытного электрика, он то уж наверняка подскажет, почему так происходит и как от этого избавиться.

Прежде всего, заметив, что свет мигает, поменяйте экономку на старую добрую лампу накаливания — если никаких проблем не возникает, всё дело исключительно в механизме, расположенном внутри энергосберегающей лампы.

Не нужно заранее жаловаться и грешить на приобретённый в магазине брак. Лучше изучите вопрос посредством интернета и специальной литературы.

Принципы работы энергосберегающих ламп

Внутренний механизм

Для того чтобы понять, почему мигает энергосберегающая лампа, необходимо узнать, как она работает.

Основное отличие экономки от ламп накаливания — её работа невозможна без постоянного источника питания (поступления напряжения). Наверняка почти сразу возникнет вопрос — ведь лампа получает необходимое напряжение в 220 В, и всевозможных выпрямителей в патронах не имеется? Смеем вас заверить — выпрямитель располагается на внутренней поверхности любой лампы, выпускаемой сегодня на предприятиях.

Кроме того, энергосберегающая лампа оснащена электронной платой, размещённой между цоколем и трубкой. Осветительный прибор работает именно на основе этой схемы.

Изменяющееся напряжение поступает на вход выпрямителя, после чего на выходе появляется уже постоянное напряжение. Сгладить процесс появления пульсаций может конденсатор, из-за которого собственно и мигает энергосберегающая лампа в выключенном состоянии.

Почему мигает выключенная лампа

Как правило, выключенная энергосберегающая лампа мигает в случае установленного выключателя с подсветкой. Когда прибор находится во включенном состоянии, его контакты замкнуты. Отключенное положение совершенно не означает выключение освещения в самой подсветке.

Теперь давайте рассуждать логически. Через горящий механизм, безусловно, проходит электрический ток, двигающийся по пути: сеть — приспособление освещения в подсветке — светильник со встроенной лампой — сеть. Примечательно, что поступающий ток имеет небольшую величину, а, значит, не может повлиять на нагрузку сети в целом (счётчик не «накручивает» электричество).

Но вместе с тем это не мешает току выполнять роль зарядки для конденсатора в электронной плате экономки. Получив достаточную степень подзарядки, конденсатор запускает схему, которая обусловливает появление вспышки. Как только короткая вспышка пропадает, конденсатор разряжается, а потом все действия повторяются в новом цикле снова и снова.

Именно выключатель, оснащённый подсветкой, является причиной того, что при выключенном свете изделие мигает. После отключения выключателя становится активной лампочка в отсеке, и экономка проявляется вспышками.

К сожалению, кроме того, что она раздражает глаз и привлекает к себе внимание, она также быстрее приходит в негодность. Встроенная внутрь изделия схема выпущена по умолчанию с определённой численностью возможных запусков, и если их слишком много, такой светильник выйдет из строя очень быстро — уже через пару месяцев использования.

Подобная ситуация возникает с блоками питания маленькой мощности, организованными для работы со светодиодными лентами. В результате эта лента в выключенном состоянии работает в тлеющем режиме с периодически возникающим мерцанием и миганием света.

Как избавиться от причин мигания лампы

Отключаем подсветку в выключателе

Следует сказать, что серьёзные, зарекомендовавшие себя производители всегда на этикетке товара предостерегают покупателей о том, что сочетать работу энергосберегающей лампочки с выключателем с подсветкой крайне нежелательно. Иначе она слишком быстро выйдет из строя.

Соответственно сам по себе напрашивается вывод — если изделие мигает, можно убрать подсветку на выключателе. Делается это так: откройте крышку механизма, отключите от тока провода. Решить проблему можно ещё проще — перекусить плоскогубцами или перерезать ножиком проводок, подпитывающий осветительный элемент.

Как вариант — можно вовсе заменить выключатель на обычный в тех помещениях, где вкручены экономки, которые мигают.

Специалисты решают вопрос с пульсацией посредством одновременного подключения энергосберегающей модели вместе с лампой накаливания. Конденсатор, в свою очередь, не будет получать ток, а, значит, он придётся исключительно на нить накала.

Дополнительные пути решения

Но что предпринять, если в приобретённом выключателе подсветка является обязательным элементом, например, выступает в роли детали декора?

Если экономка мигает в комнате в выключенном состоянии, предпочтительно подключить к изделию добавочный резистор, мощность которого составляет 2 Вт, а номинальное сопротивление прибора — не менее 50 кОм. Купить его можно с рук у радиолюбителей.

Когда лампа включена, никаких изменений вы не заметите. Преобразования будут видны при отключенном свете — резистор возьмёт на себя ток, заряжающий конденсатор в плате светильника.

Не забудьте изолировать резистор, используя при этом термоусадочную трубку. Подключение проводится непосредственно под потолочной поверхностью, а именно в плафоне, коробке, распределяющей ток или около патрона прибора.

Когда подключение состоялось и завершилось успешно, уложите резистор в упаковку. Теперь вы можете забыть о том, что экономки мигают.

Заключение

Проблема пульсации отключенных экономок является крайне распространённой, хотя при желании ей можно решить просто и легко.

Не откладывайте процедуру в долгий ящик, излишняя медлительность может привести к тому, что лампочка перестанет работать досрочно, и вам придётся покупать новую.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Почему энергосберегающая лампочка моргает и мигает при выключенном выключателе

Сейчас все чаще для освещения используют энергосберегающие лампы. Они позволяю значительно экономить электроэнергию, поскольку при меньшей мощности выдают больше света. Однако иногда бывает, что энергосберегающая лампа мигает после выключения. Такое явление может быть связано с неполадками в самом осветительном приборе, проводке или при использовании его с неподходящими аксессуарами.

Содержание статьи

Принцип работы экономок

Чтобы понять, почему мигает энергосберегающая лампа при выключенном свете, нужно разобраться, как она устроена и как работает. Осветительный прибор состоит из таких частей:

• стеклянная колба;
• наполнение из инертного газа и паров ртути;
• люминофор;
• электронная плата;
• корпус;
• цоколь.

Энергосберегающие осветительные приборы, в отличие от ламп накаливания, работают от постоянного напряжения. Когда оно подается на электроды, внутри образуются электроны, которые ударяются о молекулы газа. Это и вызывает ультрафиолетовое излучение. Однако оно не видимо для человеческого глаза, в свет его превращает люминофор, нанесенный на стенки колбы.

Преобразование переменного напряжения в постоянное происходит благодаря конструкции самой лампы. В ее электронной схеме вмонтирован диодный мост, проходя через который ток уже становится постоянным. Однако он еще имеет определенную пульсацию, которую нужно сгладить. Для этого используется сглаживающий конденсатор, именно его наличие в большинстве случаев объясняет, почему мигает выключенная энергосберегающая лампа.

Причины сбоя

Потребители довольно часто используют экономки не так, как написано в инструкции, потому моргает энергосберегающая лампочка не только при выключенном выключателе, но и когда он включен.

Стоит внимательно изучать руководство по применению осветительных приборов данного типа, так как они отличаются повышенными требованиями и к напряжению, и к дополнительным датчикам (диммеры, датчики движения и т.д.).

Однако могут быть и другие причины, которые приводят к миганию ламп в выключенном состоянии. Рассмотрим их более подробно.

1. Использование выключателя с подсветкой.

Это самая распространенная причина, по которой лампы мигают после отключения сети. Почему энергосберегающая модель так себя ведет? Для ответа на этот вопрос, разберемся, что такое подсветка выключателя. В корпус самого устройства вмонтирован светодиод или небольшая лампочка другого типа, которая обеспечивает подсветку клавиш при выключенном свете. Когда мы разрываем цепь, казалось бы, все приборы, работающие от него, должны погаснуть.

На деле же происходит несколько по-другому. Цепь замыкается не полностью, так как через провод, который идет к лампочке выключателя, постоянно подается небольшое напряжение. Оно настолько незначительное, что даже счетчик электроэнергии на него не реагирует, а вот фильтрующий конденсатор экономки — реагирует. Через какое-то количество времени он заряжается от проходящего напряжения так, что ему хватает мощности зажечь осветительный прибор, но потом заряд быстро исчерпывается, и он снова тухнет. Так и происходит мерцание энергосберегающей лампы.

Чем опасно данное явление? Практически все энергосберегающие осветительные приборы рассчитаны на определенное количество выключений и включений. Если лампочка мигает, сокращается ее эксплуатационный срок.

Также мерцание негативно сказывается на людях, которые находятся в помещении, ночью оно может напугать спящих, а вечером причиняет массу неудобств и раздражает глаза.

Методы устранения проблемы:

• Отсоединение провода, питающего светодиод, от сети. Делать это самостоятельно можно только в том случае, если вы на все 100% уверены в собственных силах. В противном случае, лучше воспользоваться услугами мастера. При отсоединении важно не перепутать жилы и не отключить плюс или фазу.
• Произведение замены выключателя. Если мигает энергосберегающая лампочка именно от выключателя с подсветкой, можете заменить его обыкновенным аналогом. Тем, кому очень важно наличие индикатора, можно воспользоваться другими советами.
• Добавление в цепь обычной лампы накаливания. Этот метод не является наиболее рациональным, так как вставлять в светильник несколько экономок и одну лампочку «Ильича» не совсем эстетично. Однако если люстра моргает при выключенном свете, метод работает. Лампочка накаливания станет своеобразным буфером, она будет брать на себя напряжение, проходящее для подзарядки конденсатора, что предотвратит свечение остальных лампочек.
• Оснащение сети резистором. Добавлять в цепь можно не просто какой-нибудь резистор, а только тот, который имеет мощность в 2 Вт и сопротивление в 50 кОм. Вмонтировать его можно возле патрона или в распределительной коробке, предварительно заизолировав термоусадочной трубкой. Резистор будет забирать на себя энергию, потому отключенный светильник моргать перестанет.
• Подсоединение подсветки через отдельный провод. В таком случае подсветка будет работать все время, но она не окажет никакого влияния на энергосберегающие лампы. Метод имеет право на существование, но считается не достаточно логичным, так как требует дополнительного соединения проводов.

2. Несовершенство проводки.

Еще одной распространенной причиной, указывающей на то, почему периодически моргает новая энергосберегающая лампочка при выключенном выключателе, может стать неисправная проводка. Если ее давно не меняли, нет защиты, изоляция уже стала негодной к применению, то лучше всего будет сделать замену.

Однако бывают случаи, когда мерцание ламп возникает при наличии совершенно новой и исправной электропроводки. Причиной тому может быть дефект осветительного прибора или самого подключения.

Рассмотрим, как можно устранить проблему.

• Настройка контакта. Бывает так, что лампа моргает из-за того, что в выключателе или светильнике отходят контакты. Исправить эту ситуацию довольно просто, для этого нужно разобрать устройства и правильно подсоединить жилы.
• Проверка электромонтажа. Иногда к разрыву сети подводится нулевой проводник вместо фазного. При этом моргающий светильник может тревожить обитателей дома не только в выключенном, но и во включенном состоянии. Исправить ситуацию можно самостоятельно, если у вас есть для этого необходимые навыки и инструменты. Иногда проблема кроется только в одной распределенной коробке, но бывает и так, что она в щите, тогда страдает весь дом или вся квартира.

3. Близость нахождения от электромагнитных волн.

Довольно часто электромагнитные волны влияют на чувствительные механизмы энергосберегающих осветительных приборов. Излучение от телевизора, если светильник расположен от него недалеко, может вызвать мерцание. Также спровоцировать такую ситуацию могут мобильные телефоны и другие передатчики. Если вы уверены, что они приводят к морганию, сделайте перестановку и максимально ограничите их воздействие на экономки.

4. Низкое качество товара.

Чаще всего проблемы возникают с энергосберегающими лампами, изготовленными в Китае. Именно на таких изделиях любят экономить, в частности, стараются снизить себестоимость электроники, что приводит к ее преждевременному выходу из строя. Такие бракованные изделия лучше всего сдать обратно в пункт их приобретения, когда есть гарантия. Если же сделать это не удалось, просто утилизируйте осветительные приборы и купите новые более качественные лампы от проверенных изготовителей.

5. Поломка стартера.

Этот элемент энергосберегающей лампы отвечает за ее запуск. Довольно часто он выходит из строя раньше, чем все другие механизмы, что и вызывает свечение прибора, даже если он выключен из сети. Выбрасывать такую лампочку не спешите, стартеры продаются довольно дешево, а их замена не займет много времени. Однако следите, чтобы ремонтные работы проводил только квалифицированный мастер.

6. Окончание ресурса.

Экономки имеют свой определенный ресурс. Он может составлять до 16000 часов и выше. Однако стоит учитывать, что приборы данного типа довольно негативно реагируют на слишком низкие или слишком высокие температуры, влажность, частые скачки напряжения в сети. Все эти факторы могут негативно сказаться на работе электроники лампочки. Если хоть один элемент выйдет из строя, прибор может начать светиться при выключенном свете. Решить такую проблему можно только путем замены отработанных ламп новыми.

Подведем итоги

Энергосберегающие лампы могут мерцать при выключенном свете. Это явление связано с несовершенством самих приборов и дополнительных элементов, с которыми они используются. Также вызвать проблему могут неисправности в электросети.

Почти все факторы, влияющие на свечение ламп в неположенное время, можно быстро устранить. Однако бывают случаи, когда проще и безопаснее купить новый осветительный прибор.

Читайте далее

Оставьте комментарий и вступите в дискуссию

Почему мигает энергосберегающая лампа. Причины мигания энергосберегающей лампы и устранение неисправностейИнформационный строительный сайт |

Если сравнить лампы накаливания и энергосберегающие, то вторые стоят на ступень выше. Этот источник света намного качественней и прогрессивней. Поэтому лампы накаливания встречаются все реже, а экономки, хотя и стоит дороже в несколько раз, уверенно вытесняют их из наших жилищ. Купив такую лампу, мы вправе ожидать от нее безупречной работы. В основном так и есть, но все же иногда энергосберегающие лампы начинают мигать. Почему моргает энергосберегающая лампа? На этот вопрос ответит наша статья.

Конструктивное исполнение энергосберегающей лампы

Конструкция лампы энергосберегающей включает:

• колбу. Форма встречается самая разная;
• две спирали;
• пускорегулирующее устройство электронное.

 Работа энергосберегающей лампочки

Как у люминесцентной, так и у энергосберегающей лампы принцип работы один:

1. Между 2 электродами, помещенными в колбу, в которую закачан инертный газ и пары ртути, возникает тлеющий разряд.
2. Невидимое ультрафиолетовое излучение атомов ртути во время прохождения через стенки колбы, покрытые изнутри люминофором, превращается в свет, который мы видим. При этом цвет света разный, все зависит от того, каким составом покрыли лампу изнутри.

Интересно: Несмотря на то, что в наших сетях напряжение переменное, энергосберегающая лампа работает на постоянном. Преобразование напряжения постоянного в переменное происходит в электронном пускорегулирующем устройстве с помощью диодного моста.

Почему мигают энергосберегающие лампы

Проникшись идеей экономии электроэнергии, человек выбросил все имеющиеся в доме привычные старые лампы и поставил энергосберегающие. И как же неприятно, когда они вдруг начинают мигать.

 Лампочки мигают по-разному

Мигают энергосберегающие лампы при разных обстоятельствах:

• при включенном выключателе постоянно мигают;
• в момент включения и некоторое непродолжительное время после;
• периодически;
• даже когда выключатель выключен.

Лампа выключена, но мигает

Почему мигает энергосберегающая лампа, ведь по идее в сети нет напряжения? А дело, оказывается, не в лампе, а в выключателе с подсветкой светодиодной или неоновой. И вот почему:

1. Силовые контакты замыкаются, как только мы выключаем выключатель.
2. Лампа, подсвечивающая, начинает гореть.
3. Электрический ток очень небольшой величины из сети транзитом проходит через лампу, люстру с энергосберегающими лампочками на потолке и опять возвращается в сеть. При этом конденсатор в электронной схеме энергосберегающей лампочки подзаряжается и лампочка вспыхивает.
4. Конденсатор мигом разряжается и опять все повторяется по кругу. Вот и весь секрет мигания выключенной энергосберегающей лампы.

Вывод: нельзя совмещать выключатель с подсветкой и энергосберегающую лампу. Даже если вас не раздражают мигания, то подумайте о том, насколько быстрее износится ваша не такая уж дешевая лампа. Из-за большого числа запусков, она быстро израсходует заложенный в нее ресурс и максимум месяца через 2 ее придется выбросить.

Могут быть и другие причины, а именно:

• ошибки, допущенные при монтаже электропроводки;
• лампа, выпущенная недобросовестным производителем.

 Мигает лампочка при включенном выключателе

Как только включается свет, лампочка начинает мигать. Явление очень неприятное, а в чем же его причина:

1. Уровень напряжения в сети насколько низкий, что пускорегулирующее устройство энергосберегающей лампы не может запустить ее в работу. Если так, то берем мультиметр, подносим к розетке и измеряем напряжение. Если есть отклонение от нормального (220 В) от 5%, обращаемся в компанию, занимающуюся электроснабжением, с жалобой на несоответствие качества поставляемой электроэнергии установленному стандарту. Ведь со строя могут выйти не только лампочки, но и бытовая техника.
2. Пусконаладочное устройство энергосберегающей лампы неисправно. Здесь не остается ничего другого, как купить новую лампу, т.к. старая ремонту не подлежит.
3. В сети наблюдаются скачки напряжения. Все претензии к электроснабжающей компании, если, конечно, вы не выполняете сварочных работ, включив в сеть дома сварочный инвертор. Тогда причина в нем, да и делать этого нельзя.

Энергосберегающая лампа мигает после включения

Такое явление наблюдается, когда у вас стоит энергосберегающая люминесцентная лампа, имеющая электромагнитную систему пуска. При такой неисправности энергосберегающих ламп люминесцентных, как сработавшийся стартер, происходит замедленный запуск. Задержка до 10 сек. еще допустима, но если больше, то меняйте стартер.

Устранение причин мигания энергосберегающих ламп

Если, покупая лампы, вы во главу угла поставили качество, а не самую низкую цену, то вопрос неисправности энергосберегающих ламп отпадает. Остается искать причину в другом и устранять ее:

1. Первый и самый простой способ избавиться от мигания лампы в выключенном состоянии — вскрыть выключатель с подсветкой и разомкнуть цепь, по которой ток поступает к лампочке. Конденсатор перестанет подпитываться и лампа прекратит мигать.
2. Второй способ радикальный — поменять выключатель с лампочкой на обычный.
3. Третий — компромиссный, т.е. и мигание устраняет и выключатель с подсветкой останется. Небольшой ток, подзаряжающий конденсатор, нейтрализуется путем вкручивания в люстру из 2 или нескольких лампочек 1 лампочки накала. Конечно, это несколько уменьшит экономию электроэнергии, зато позволит отвести ток от конденсатора на накаливание нити. Есть в этом способе еще 1 положительный момент:

• лампа энергосберегающая включается постепенно, а лампа накаливания сразу, значит, люстра засветится быстрее;
• цвет излучения энергосберегающей лампы не всегда комфортен, а в комбинации со светом обычной лампы компенсируется этот недостаток. Глаза, кстати, меньше устанут.

4.  Четвертый способ в техническом отношении дублирует 3, только дополнением станет не          лампа накаливания, а конденсатор или 2 Вт резистор с сопротивление 50 кОм в качестве     шунтирующего элемента. Через него пойдет ток небольшой, но достаточный для того, чтобы лампочка подсветки работала.

 Энергосберегающие лампы высокого качества

Покупая энергосберегающие лампы, возьмите себе за правило обращать внимание, кто же является производителем. Не вызывает сомнения качество ламп, от такого известного производителя, как Philips (Филипс). У этих ламп хорошие характеристики:

• тепловыделение незначительное;
• служит долго;
• экономит электроэнергию на 80%;
• включается без мигания;
• обеспечивает световой поток 85%.

Еще один лидер по производству светотехнического оборудования — Германская компания Osram (Осрам). Этот бренд пользуется большой популярностью, а лампы из серии OSRAM DULUX SUPERSTAR и OSRAM DULUXSTAR отличаются:

• теплым, приятным, как у ламп накаливания светом;
• почти мгновенным достижением запланированного светового потока;
• отличной светоотдачей;
• большим сроком службы — 15 тыс. часов;
• компактным привлекательным дизайном.

Неисправности энергосберегающих ламп

Какие бывают неисправности энергосберегающих ламп и методы их устранения рассмотрим на примере PHILIPS 6yr 23W ECONOMY.

Разборка энергосберигающих ламп

Корпус энергосберегающей лампы разбираем в следующей последовательности:

• берем плоскую отвертку и, двигаясь аккуратно по периметру оттесняем защелки;
• отсоединяем баллон лампы, откручивая 4 провода, при помощи которых она соединена с электронным блоком;
• выполняем отпайку проводов, соединяющих цоколь и плату. В руках останется блок. Теперь возможно определить неисправность.



Часто встречающиеся неисправности:

1. Если в сети наблюдалось повышенное напряжение, то конденсатор вздуется и потечет, а лампа перестанет зажигаться. Здесь необходима замена CD и тестирование всех полупроводников.
2. По этой же причине возникает и такая неисправность, как пробой конденсатора С5. Лампа при этом светится только там, где находятся нити накала. Конденсатор меняем.
3. Причиной неполного свечения лампы может быть довольно долгая эксплуатация. При этом  нарушается частично герметизация колбы, снижается термоэлектронная эмиссия. Лампу выбрасываем.
4. Когда перегорает одна из нитей накала, лампа перестает гореть. В этом случае проверяем исправность конденсатора С5. Там, где накал оборван, выпаиваем диод, а на его место вставляем 10 Ом резистор.
5. Еще одной причиной выхода со строя энергосберегающей лампы, является неисправный  диодный тиристор (динистор). Обнаруживается эта причина путем исключения неисправности полупроводников, конденсаторов, обмоток дросселей, нитей накала. Выход — замена неисправного элемента.
6. Если, прозванивая резисторы и полупроводники, вы видите, что они вышли со строя, то детали, конечно, подлежат замене. Но подумайте, стоит ли это делать, ведь такой ремонт обойдется дорого. Проще купить новую лампу.



Посмотрите, как устраняет мигание энергосберегающей лампы автор этого видео:

electric — Почему использование диммера с этим потолочным вентилятором и освещением вызывает мерцание энергосберегающих ламп?

TL; DR: диммеры не выключаются полностью: они пропускают ток, поэтому вы видите напряжение на КЛЛ. Лампа другого производителя может лучше работать с током утечки, который вы получаете. Или, возможно, вентилятор другой марки (если вы еще не установили их все).

Я знаю, что эксплуатация КЛЛ в таких условиях значительно сократит их срок службы, поэтому на самом деле вам может быть дешевле использовать вместо них лампы накаливания (быстрый расчет говорит о 12 кВтч в год для лампы мощностью 60 Вт).

Прочтите технические объяснения …

---

Это принципиальная схема внутренностей ваших поклонников:

Напряжение на лампочках, В _b определяется по формуле:

В _b = В _дюйм * Лампа R / (Диммер R + лампа R )

где:

• В _в — это напряжение сети (120 или 240 В переменного тока в зависимости от страны).
• R _Лампа — сопротивление лампы или лампочек.
• R _диммер — сопротивление через диммер.

Диммер представляет собой твердотельную электронную схему, поэтому он имеет очень высокое эффективное сопротивление — 10 мегаомов вполне разумно. То же самое и со схемой управления в КЛЛ. Лампа накаливания — это простой кусок резистивного провода; лампа на 60 Вт / 120 В будет иметь сопротивление 240 Ом.

Теперь предположим, что диммер имеет сопротивление 50 МОм, а КЛЛ имеет сопротивление 10 МОм; Подставив числа в приведенное выше уравнение, вы получите 20 В. OTOH, напряжение на лампе накаливания мощностью 60 Вт будет около 600 микровольт, что далеко не достаточно, чтобы лампа светилась.

Если в осветительной арматуре установлены две лампы, сопротивление R двух параллельно включенных ламп равно:

R = ₁ R ₂ R ( ₁ R ₂ )

Итак, если у вас установлены КЛЛ и лампа накаливания, эффективное сопротивление будет очень близко к сопротивлению одной лампы накаливания:

R = 10 000 000 * 240 / (10 000 000 + 240) = 239.99 Ом

Опять не хватило ни одной лампочки зажечь.

С двумя лампами накаливания эффективное сопротивление вдвое меньше, чем у одной лампы накаливания, поэтому на них напряжение вдвое меньше.

Мерцание, которое вы видите с двумя КЛЛ, связано с тем, что свет, который вы видите, в основном представляет собой высоковольтную искру, проходящую через лампу. CFL содержит схему для усиления входящего напряжения до точки, где может возникнуть искра. В нормальных условиях входного напряжения достаточно, чтобы вызвать эту искру 100 или 120 раз в секунду (в зависимости от частоты сети), что слишком часто для человеческого глаза.При пониженном входном напряжении требуется больше времени для достижения необходимого напряжения, поэтому вы заметите мерцание. Никакие две лампочки не будут абсолютно идентичными, поэтому они будут мигать с разной частотой, и для восстановления после разрядки потребуется разное время.

Мигает энергосберегающая лампа »Что это может быть? — 2021

Когда энергосберегающая лампа при выключении мигает, путаница часто бывает большой. Какова может быть фактическая причина этого мигания, почему это происходит и как это исправить, подробно обсуждается в этом посте.

Причины мигания

Если энергосберегающая лампа кратковременно мигает при выключении или слабо горит, это может иметь несколько причин.

Основная причина заключается в том, что существует (очень слабое) напряжение, которое заряжает конденсатор энергии , экономя лампу с течением времени. Является ли заряд конденсатора настолько продолжительным в течение длительного периода времени, что доходит до попытки слабого пуска лампы. Это называется «емкостной связью».

Однако, поскольку лампа находится в выключенном состоянии, и никакой другой ток «не соответствует», попытка пуска остается неудачной.Но это видно как слабое свечение или мигание в лампе.

Причиной этого может быть:

• светящийся свет (переключатели с подсветкой)
• положение лампы выключено недостаточно высокий импеданс
• лампа находится под напряжением, когда выключатель питания пробивает ноль

мерцает выключатель освещения и переключения

В случае выключателей с подсветкой (так называемые выключатели с мерцанием) выключатель выключен, но требуется питание для встроенной лампы накаливания (выключатель освещения).Этого очень низкого тока достаточно для зарядки конденсатора с течением времени до попытки пуска (на лампу подается напряжение, потому что светящемуся свету требуется энергия для зажигания).

В случае переключающих цепей возможно, что была создана цепь (так называемая «схема гамбургера»), в которой был подключен нейтральный провод, и в этом случае возникает аналогичный эффект.

ВЫКЛ. Цепь слишком низкое высокое сопротивление

Это может иметь место в некоторых случаях. В основном это можно исправить, просто припаяв высокоомный резистор параллельно лампе.Не делайте этого самостоятельно, но поручите выполнение такой работы квалифицированному специалисту.

Выключатель питания обнуляет

Это тоже обычная проблема. Однако здесь необходимо выяснить точную причину и время от времени проверять электрические цепи. Пусть это сделает эксперт.

Советы и хитрости

Для лампы, подключенной к розетке, вы можете просто попытаться подключить ее другим способом. Это должно предотвратить подачу напряжения на конденсатор переключателем питания при обрыве нуля.

Видеоплата: почему некоторые светодиодные лампы светятся или мигают при выключении

Лампа мигает, когда переключатель выключен. Индикатор энергосбережения мигает, когда переключатель выключен

Энергосберегающие лампы постепенно, но заменили лампы накаливания. И если в частных домах и квартирах последние еще присутствуют, то в офисах, развлекательных заведениях и промышленных объектах их практически нет. И это понятно, ведь экономия электроэнергии — это экономия денег, к которой все так стремятся.Но в этой статье не будет затронута тема положительного использования энергосберегающих ламп. В нем наша задача — ответить на один вопрос, который сегодня волнует многих потребителей, почему мигает лампочка энергосбережения при выключенном выключателе?

Чтобы ответить на него, вам необходимо понять устройство самого источника света и в принципе работу его электрической схемы.

Анализ схемы

Здесь все достаточно просто. Напряжение 220 вольт подается от сети переменного тока на диодный мост через предохранитель.Это указано на схеме «F1». После диодного моста течет постоянный ток с некоторой небольшой пульсацией. Для сглаживания пульсации в схему установлен конденсатор. Обозначается как «C4».

Итак, у этого конденсатора та же причина, обратите внимание — основная причина, по которой лампа энергосбережения мигает после выключения. Правда, это не единственная причина, по которой эти осветительные приборы мигают после выключения, поэтому рассмотрим их все по порядку.

Причина №1 — выключатель освещения

Чтобы быстро найти выключатель ночью, производители устанавливают на них неоновые лампы или светодиоды.Удобно со всех сторон. Таким образом, освещение подключается параллельно контактам самого переключателя. В этом случае любая электрическая цепь имеет определенное сопротивление. В нашем случае светодиод 100 кОм с мощностью всего один ватт, с неоновой подсветкой 1000 кОм и мощностью от 0,5 до 1,0 Вт.

Так почему мигает лампочка? Все дело в том, что при включении автоматического выключателя токовая нагрузка целиком идет на энергосберегающую лампу через контакты. Как только выключатель выключается, цепь, соединяющая лампу и сеть, разрывается.Но небольшой мостик в виде светодиодной (неоновой) подсветки остался. Проходящий через него ток имеет небольшое значение нагрузки, но его достаточно для заряда конденсатора фильтра в цепи подключения лампы.

Как только конденсатор накопит необходимое количество электричества, он начнет пытаться включить цепь самой лампы. Но его заряда для этого недостаточно. То есть набрал заряд, отдал лампу, разрядился, опять нужно время на зарядку. Но на самом деле оказывается, что энергосберегающая лампочка все время мигает.

Обратите внимание, что свет в квартире мигает с большей частотой, если в переключателе есть светодиод. Это связано с тем, что у светодиода меньшее сопротивление (сравнение приведено выше), поэтому конденсатор заряжается быстрее.

Что делать

• Самый простой вариант — убрать подсветку переключателя, отсоединив соединительные провода между контактами и источником подсветки.
• Если выключатель работает сразу на нескольких источниках света, рекомендуется заменить одну энергосберегающую лампу на обычную лампу накаливания.В этом случае небольшой ток, проходящий через неон или светодиод, пойдет на нагрев нити накала. И этого тока маловато, так что ничего не вспыхнет.
• Если переключатель работает только на одной энергосберегающей лампе, но вы не хотите его менять, то вы можете установить его параллельно прямо в люстру сопротивления с параметрами 50 кОм и 2 Вт. Фактически это сопротивление будет выполнять функцию лампы накаливания. Скажем прямо — безумная идея, которую даже не стоит использовать, лучше купить выключатель без освещения.

Причина №2 — неправильная установка

Что значит неправильная установка? Это когда на коммутатор подается не фаза, а ноль. То есть источник света всегда будет под небольшим напряжением. В любом случае достаточно будет подзарядить конденсатор. В этом случае выход один — поменять местами фазу и ноль в коммутаторе.

Хочу добавить, что энергосберегающая лампа будет мигать даже при неудовлетворительном состоянии электропроводки в доме.Что делать в этом случае? Есть два варианта:

1. Поменять всю проводку. Это долгий, дорогостоящий, во всяком случае, придется ждать следующего капитального ремонта. Хотя можно заменить открытый метод.
2. Установить УЗО и заземлить сеть по участкам.

Причина №3 — низкое качество

Третья причина мигания энергосберегающей лампы — ее низкое качество. Неправильно то, что на рынке очень много энергосберегающих ламп, не соответствующих госстандартам.Это не только устройство китайского производства, это еще и вина отечественных производителей. Поэтому установленные в осветительной сети дома эти устройства иногда не только мигают, но и не горят.

Поэтому совет — покупайте лампы только брендовых производителей, доказавших надежность и высокое качество своей продукции. Хотя следует отметить, что у таких производителей тоже есть брак. Так что от этого никто не застрахован.

Заключение по теме

В завершение анализа причин мигания энергосберегающей лампочки хотелось бы отметить один важный момент.Помните, что мерцание или мигание лампы сокращает срок службы лампы в несколько раз. Поэтому, как только он мигает, необходимо выявить причину и устранить ее. Если это продумано до мелочей, то в скором времени придется покупать новый. Итак, мы попытались ответить на вопрос, почему мигает выключенный энергосберегающий индикатор.

Похожие записи:

Многие, у кого есть светодиодные лампы, обращают внимание на то, что они загораются или мигают при выключенном свете .

В этой статье мы постараемся описать основные причины этой проблемы.

О причинах мигания (моргания) светодиодных ламп включено светится в

Типичная ситуация. Купил качественные светодиодные лампы. Дайте хороший свет, но после выключения продолжайте светить тусклым светом или мигать. Поставьте эти светодиодные лампочки в другую комнату, фантастика — они светят нормально, не мигая после выключения. Купил новые светодиодные лампочки, попроще. Обычно они светятся во всех комнатах, не мигая.Разница в лампочках, одни диммируемые (с функцией изменения яркости), вторые обычные, без функции диммирования. Вывод первый: мигают только диммируемые лампы. Почему? Две основные причины:

1. Наиболее частая причина мигания светодиодных ламп — из-за переключателя с подсветкой.

Дело в том, что внутри таких выключателей стоит светодиодная или неоновая лампа (в старых выключателях с подсветкой). Именно этот светодиод оставляет сеть замкнутой через себя, основное электричество отключается, но небольшое количество тока все же поступает на люстру с лампой.Это очень маленький ток, примерно 0,01-0,03 ампера, и электросчетчик его не учитывает. В случае с обычной лампой накаливания ничего не происходит, потому что она не реагирует на такое количество тока. Но современные светодиодные лампы с функцией затемнения имеют очень чувствительную плату и конденсатор, поэтому срабатывают они от небольшого напряжения, которого достаточно для зарядки светодиодной лампочки. Это продолжается до тех пор, пока напряжение, протекающее через свет переключателя, не зарядит конденсатор в лампочке и не достигнет уровня, достаточного для зажигания светодиодной лампочки.Затем конденсатор моментально разряжается, и лампа гаснет, так как тока, протекающего через сигнальную лампу, недостаточно для нормальной работы светодиодной лампы. Этот процесс можно повторять бесконечно, создавая эффект мигания светодиодной лампы даже в выключенном состоянии.

2. Неправильно подключенная электропроводка также может вызвать мерцание или мигание светодиодных лампочек.

По правилам прерыватель должен обрывать фазный провод, а не нулевой. Раньше при монтаже проводки применялись однотонные провода,

, поэтому трудно отличить один провод от другого. К сожалению, в большинстве домов с такой разводкой неправильно подключаются люстры и выключатели.

На многих форумах ведутся дискуссии, как решить эту проблему, большинство рекомендаций сводятся к тому, что в лампочку необходимо установить резистор, но это сильно влияет на качество лампы, она потребляет больше энергия при таком же уровне освещенности.

Специалисты Leader Light нашли оптимальное решение, которое позволило решить проблему мерцания светодиодных ламп при выключенном свете, работая с переключателями, имеющими индикаторную подсветку.Такие светодиодные лампочки вы можете купить у нас.

Как еще убрать мигание светодиодной лампочки — достаточно заменить переключатели с индикатором на обычных переключателях.

Есть еще одна проблема, которая доставляет массу неудобств и может быть опасной — светодиодный индикатор мигает, когда включает свет , но это материал для другой статьи. Узнайте, почему светодиодные лампы мигают и быстро выходят из строя

Лампы накаливания ушли в прошлое, и все больше людей выбирают источники света в своих домах, выбирая светодиодные или люминесцентные энергосберегающие лампы. Такие лампы имеют массу преимуществ перед лампами накаливания — они потребляют в десятки раз меньше электроэнергии, не теряя при этом качества помещения (количества света). Срок их службы в десятки раз больше.

Недостатком таких ламп, пожалуй, является их стоимость. Однако, если мыслить прагматично, их установка в будущем должна окупиться с лихвой. Есть светодиодные лампы и еще один недостаток — в выключенном состоянии, светодиодные лампы могут мерцать, вызывая эффект строба.

Если вы столкнулись с такой проблемой, то ниже мы постараемся разобраться, в чем причина мерцания светодиодных ламп , и как с этим бороться.

Как устроена светодиодная (энергосберегающая) лампа

Все энергосберегающие лампы (светодиодные или люминесцентные) отличаются от ламп накаливания тем, что для их работы требуется постоянное, а не переменное напряжение. Переход от переменного напряжения к постоянному для работы лампы осуществляется с помощью выпрямителя, установленного в электронном блоке (ЭПРА).

На рисунке ниже показаны основные компоненты энергосберегающей (люминесцентной) лампы.

Как видно из рисунка, внешне энергосберегающая лампа отличается от лампы накаливания наличием электронного блока. Этот элемент энергосберегающей лампы обеспечивает ее работу.

Внутри находится электронная плата с выпрямителем, в роли которого выступает так называемый диодный мост. Переменное напряжение, проходя через него, преобразуется в постоянное.Для сглаживания пульсаций в электронном блоке предусмотрен сглаживающий конденсатор. И часто, но не всегда, причина, по которой , кроется именно в нем.

Почему мигает энергосберегающая лампа?

Использование энергосберегающей лампы в паре с выключателем, на клавишах которого загораются светодиоды

Дело в том, что сглаживающий конденсатор, о котором говорилось выше, аккумулирует энергию, предназначенную для работы кнопки подсветки переключателя света.Когда переключатель находится в выключенном состоянии и контакты разомкнуты, на лампочку или лампочки внутри ключей подается слабый электрический ток. При этом его величина настолько мала, что совершенно не влияет на показания вашего электросчетчика.

Однако именно этот ток, просачиваясь в проводку, попадает на конденсатор электронного блока светодиода или люминесцентной лампы. Это, в свою очередь, связано с этим. Затем в какой-то момент конденсатор разряжается и вызывает вспышку света.Потом все повторяется снова.

Таким образом, одной из причин, по которой мигает светодиод или люминесцентная лампа , может быть использование энергосберегающей лампы вместе с выключателем, клавиши которого подсвечиваются светодиодами.

Стоит отметить, что некоторые производители стали указывают на упаковке с лампами или в инструкции к ним, что они не предназначены для использования с переключателями с подсветкой, диммерными переключателями, таймерами и т.д.

Дело в том, что ресурс светодиодная или люминесцентная лампа рассчитана на определенное количество включений, а мерцание лампочки приводит к ее значительному уменьшению.

Есть несколько вариантов выхода из ситуации, например, можно отказаться от использования переключателя с подсветкой или убрать с него светодиоды. Но если переключатели уже куплены, то, скорее всего, нужна подсветка. Поэтому для устранения мерцания лампы можно попробовать использовать следующий метод устранения мигание энергосберегающей лампы .

Как устранить мерцание энергосберегающей лампы

Понадобится:

• Паяльник
• Канифоль
• Олово
• Резистор или конденсатор
• Термоусадочная трубка
• Сечение провода 1.5 мм (2 шт.)

Суть метода заключается в параллельном включении в цепь освещения резистора мощностью 2 Вт с номинальным сопротивлением 50 кОм или бумажно-масляного конденсатора на 400 вольт емкостью от 3 до 5 мкФ. Кстати, последний вариант предпочтительнее, так как резистор может нагревать электропроводку (у нас в наличии были только резисторы, поэтому в сегодняшнем уроке будет описано их применение).

После выключения лампы ток от переключателя (перезарядка пускового конденсатора) будет потреблять дополнительный резистор (или конденсатор), который мы установили.При этом сам он никак не повлияет на работу лампы. Весь процесс изготовления резистора описан на картинках ниже.

Чтобы изолировать резистор, мы «обматываем» его вместе с проводами. Все, наше устройство готово к установке. Установка может производиться в распределительную коробку, абажур люстры или светильника или непосредственно в патрон. Подключить резистор или конденсатор можно как обычной скруткой, так и с использованием.

Выключатель открывает ноль

Следующая распространенная причина, по которой мигает энергосберегающей лампой , может возникнуть ситуация, когда выключатель в доме или квартире размыкает нулевой провод, при этом он должен размыкать строго фазу. В этом случае наличие переключателя подсветки не играет роли, и в выключенном состоянии лампа будет мигать или светиться. Вот почему случается, что лампы одного производителя могут нормально работать в одной комнате, а в другой — мерцать.

Это происходит потому, что сглаживающий конденсатор в электронном блоке лампы может заряжаться при наличии только одной фазы. Для устранения этой причины, как правило, достаточно поменять местами провода в переключателе.

Будет справедливо добавить, что производитель энергосберегающей лампы тоже очень сильно зависит. Например, бывает, что при прочих равных энергосберегающие лампы разных фирм могут вести себя по-разному.

«Энергосберегающая лампа мигает после отключения, что делать» — такой вопрос часто задают электрики и знакомые, разбирающиеся в электрике.Рост популярности этого типа освещения в потребительской среде, как выяснилось, значительно опередил традиции электромонтажа и скорость распространения знаний. По этой причине мерцание светодиодных ламп и энергосберегающих аналогов, в частности — под управлением переключателей с подсветкой, стало частой, хотя и легко решаемой проблемой.

Принцип работы ламп и как это влияет на освещение

Проблемы с некорректным или, скорее, несвоевременным миганием энергосберегающей лампочки редко связаны с параметрами сети или качеством проводки.Здесь причина всегда кроется в том, как устройство работает, а точнее — в принципе его мощности. Для лучшего понимания рассмотрим конструкцию светильника.

Может показаться, что светодиодные и люминесцентные лампы похожи на традиционные лампы накаливания, но разница колоссальная. Дело в том, что эти два типа светильников работают при постоянном токе или токе очень высокой частоты после выпрямления сетевого напряжения и преобразования. Почему это происходит, спросите вы, если в бытовой сети заводится переменный ток напряжением 220 В? Очень просто — внутри каждой лампочки находится миниатюрный выпрямитель.

Причем на входе каждого такого устройства стоит простая микросхема с пусковым конденсатором, диодным мостом и другими элементами. Этот гонорар в широком профессиональном кругу называется балластом. Проще говоря, переменное напряжение становится выпрямленным постоянным после прохождения через диодный мост. Сглаживающий конденсатор отвечает за сглаживание пульсаций в цепи. Примечательно, что именно по этой причине лампочки мигают в выключенном состоянии.

Лампы известных фирм реже сталкиваются с этой проблемой.Вероятно, это связано с более высоким качеством сборки и сырья. О характеристиках ламп и их выборе можно узнать из статьи о лучших производителях энергосберегающих лампочек (перекрестная ссылка).

Энергосберегающие лампочки, кстати, мигают не только при выключенном выключателе. Бывают ситуации, когда на это «грешат» и когда свет горит или сразу после включения, временно или постоянно. Однако чаще всего эта проблема возникает при отключении питания.

Переключатель с подсветкой как причина мигания

По словам электриков, в большинстве случаев причина мерцания ламп энергосберегающего типа кроется в выключателе света, а именно в его конструкции и принципе действия.

Выключатель с подсветкой отличается от обычного тем, что в его внутренней цепи есть светодиод, через который проходит ток. При включенном выключателе цепь этого элемента размыкается и он гаснет, а при выключенном ключе — снова включается.Казалось бы, простая параллельная схема работает без сюрпризов, но нет. Дело в том, что в выключенном состоянии небольшие токи все равно проходят через устройство. Галогенных ламп и ламп накаливания недостаточно, чтобы их зажечь, но постепенно заряжаются конденсаторы от электронных плат светодиодных и энергосберегающих устройств. И после накопления энергии лампа на мгновение загорается.

Как решить проблему

Устранить мерцание светодиодных ламп и их люминесцентных аналогов можно несколькими способами:

1. Возможна замена переключателя с подсветкой на обычный, без сигнального светодиода.
2. Если вы не хотите заменять имеющийся переключатель с подсветкой на новое устройство, можно немного изменить его конструкцию, убрав светодиод из схемы. В этом процессе важно понимать, за какие провода в цепи отвечают, чтобы случайно не перерезать фазу или нулевую жилу.
3. На многих форумах в темах «Почему лампочка мигает при включении переключателя» пользователи нашли очень простое решение — включили в цепь между переключателем и источником света лампу накаливания, подавляющую минимальный ток от конденсатор.Способ, надо сказать, не самый разумный, однако, судя по тем же форумам, довольно популярный для быстрого устранения неполадок.
4. В распределительной коробке или патроне лампы необходимо подключить резистор 2 Вт и 50 кОм. Ток, пропущенный через подсветку, будет ею полностью потреблен. В этом случае необходимо подключить провода в клеммной коробке и заизолировать термоусадочной трубкой. Чтобы увидеть этот процесс, называемый «живым», вы можете просмотреть обучающее видео.
5. Еще один простой, но не идеальный способ — отдельно подключить подсветку в выключателе.В таком состоянии он будет работать непрерывно, но все равно сильно «изнашиваться» не будет, но главная проблема устранена — лампочка не мигает.

Электропроводка

Если попытки «вылечить» выключатель с подсветкой от постоянного мигания лампочек описанными выше способами не увенчались успехом, то причиной тому может быть плохая электропроводка в доме. Изношенная изоляция кабелей и обилие некачественных скручиваний в старых постройках могут привести к протечкам, из-за которых люминесцентные и светодиодные лампы мигают как во включенном, так и в отключенном состоянии.

Если вы уверены, что проводка полностью соответствует требуемым требованиям, необходимо проверить светильник и выключатель на качество подключения проводов. Плохой контакт также может вызвать мерцание.

Причиной неисправности может стать разрыв нулевого проводника в элементах электропроводки (распределительная коробка, выключатель, потребительское устройство). Низкоквалифицированные электрики иногда по ошибке кусают его вместо фазной жилы. Это не только приводит к миганию лампочки, но и противоречит нормам электробезопасности.

Почему мигает энергосберегающая лампа: другие причины

Ситуация с постоянным или периодическим миганием люминесцентных или светодиодных ламп может возникнуть даже при идеальном освещении и установке подходящих выключателей. Почему это происходит?

1. Куплена лампочка. Мерцание — лишь один из «сюрпризов», с которым сталкиваются потребители, покупающие недорогие устройства, чтобы сэкономить на и без того экономичных лампочках. Справедливости ради нужно сказать, что даже у проверенных брендов брак бывает, но гораздо реже.Надежные производители — Osram, Cree, Philips, Pleomax, Gauss.
2. Срок службы лампы истек. При длительной эксплуатации некоторые функциональные элементы платы преобразования могут выйти из строя или потерять контакт. Хотя производители современных устройств и убеждают в более чем 10-летнем использовании, на практике такой гарантии никто не дает. Кроме того, их состояние ухудшает перепады напряжения, внешние температурные факторы.
3. Помехи возникают из-за перегрева электронной платы.В этом случае лампа после выключения немного мигает, но перестает это делать по мере остывания.
4. У люминесцентных ламп причиной мигания может быть выход из строя стартера — устройства, отвечающего за включение. Правда, эта неисправность легко решается усилиями даже начинающих инженеров-электриков, а запчасть недорого можно купить в любом специализированном магазине.

О необходимости ремонта

В конце статьи хочу отметить, что если есть мерцание в светодиодных или энергосберегающих лампах, необходимо решать проблему даже в том случае, если неисправность не мешает.Работа устройства в этом режиме значительно сокращает срок его службы. Лампочки определенного типа рассчитаны на ограниченное количество циклов включения-выключения, и каждое мигание является таким циклом. На самом деле мерцающая лампа сокращает срок службы в десятки раз, при этом не принося ни малейшей пользы.

Почему мерцают люминесцентные лампы?

Люминесцентная лампа или люминесцентная лампа — это «газоразрядная лампа» (лампы, которые генерируют свет, пропуская электрический заряд через ионизированный газ), в которой используется электричество для возбуждения паров ртути.Возбужденные пары ртути излучают коротковолновый ультрафиолетовый свет, который вызывает флуоресценцию люминофора, что приводит к появлению видимого света. В прошлом люминесцентные лампы в основном использовались в коммерческих зданиях; однако компактные люминесцентные лампы теперь доступны во множестве популярных размеров.

Проблемы с флуоресцентным мерцанием

Люминесцентные лампы представляют собой трубки, заполненные газом, газ возбуждается электрическими импульсами и, в свою очередь, создает видимый свет; устройство, отвечающее за возбуждение газа, называется балластом.Балласты посылают электрические импульсы через газ, быстро включая и выключая свет. Частота этих импульсов обычно настолько высока, что собственное мерцание света незначительно; производство света становится, по-видимому, «непрерывным», так как выше примерно 5 кГц период полураспада возбужденного электронного состояния превышает полупериод. Плохое качество (или просто неисправный балласт) может иметь недостаточную регулировку или недостаточную емкость резервуара, вызывающую значительную модуляцию света 100/120 Гц, что приводит к видимому мерцанию.

Эффекты мерцания флуоресцентного света

••• изображение современной лампочки, сделанное Альбертом Лозано с Fotolia.com

Некоторые люди чувствительны к этому мерцанию, их восприятие этих изменений интенсивности света может отрицательно повлиять на них. Те, кто страдает от этого врожденного мерцания, могут испытывать напряжение глаз, зрительный дискомфорт, головные боли и даже мигрень. Некоторые ранние исследования (например, работа Симеона Д., Кнутельска М., Нельсона Д. и Гуральника О. в 2003 г. для журнала клинической психиатрии) показали корреляцию между мерцанием флуоресцентного света и повторяющимися движениями у аутичных детей; однако у этих испытаний были проблемы с интерпретацией, и их еще предстоит повторить.

Устранение неисправностей Неисправные или мерцающие флуоресцентные лампы

••• три лампочки изображение от timur1970 с Fotolia.com

Неисправность флуоресцентных ламп может быть вызвана множеством причин; полное отсутствие электроэнергии (перегоревший предохранитель или сработавший прерыватель), неисправный стартер, неработающие лампы или неисправный балласт. Сначала проверьте источник питания, затем стартер и, наконец, лампочки. Если это не относится к предыдущим проблемам, возможно, потребуется замена балласта; поскольку балласт — самый дорогой элемент, убедитесь, что он действительно мертв (проверьте цены перед покупкой, некоторые балласты могут быть дороже, чем совершенно новый осветительный прибор).Когда проблема мигает, следует использовать те же шаги по устранению неполадок, потому что все те же проблемы, которые могут привести к тому, что лампа не будет работать, могут вызвать мерцание. (Мерцающие лампы могут привести к перегоранию стартера или даже к перегреву балласта и преждевременному выходу из строя.)

Проверка люминесцентных ламп

Сначала посмотрите на лампы, если вокруг концов трубок темнота, лампочки могут быть повреждены. неисправны или близки к перегоранию. На конце каждой трубки есть два электрода, проверяя эти два контакта, вы можете определить, целы ли электроды (если есть проводимость на контактах, электрод должен работать).Однако, даже если электроды полностью исправны, лампочка может не загореться; это может произойти, если весь газ вылился из люминесцентной лампы или возникло короткое замыкание в электродах. В конечном итоге лучший способ проверить лампочку — это вставить ее в исправный осветительный прибор.

Преимущества люминесцентных ламп

Флуоресцентные лампы преобразуют больше входной мощности в видимый свет, чем лампы накаливания. Средняя 100-ваттная лампа накаливания с вольфрамовой нитью преобразует только около 2 процентов потребляемой мощности в видимый свет, в то время как люминесцентные лампы преобразуют около 22 процентов своей потребляемой мощности в видимый свет.Люминесцентная лампа обычно служит в 10-20 раз дольше, чем традиционные лампы, и выделяет от двух третей до трех четвертей тепла меньше, чем лампы накаливания.

LED против ламп CFL: что более энергоэффективно?

Не знаете, выбирать между лампами КЛЛ и светодиодными? С 2014 года правительственные постановления побуждают потребителей заменять привычные лампы накаливания на более энергоэффективные компактные люминесцентные лампы (КЛЛ) и светодиодные лампы.

Достижения в области технологий КЛЛ и светодиодов расширили выбор потребителей, но при этом немного усложнили оценку ваших возможностей. Знание того, как разные типы лампочек сочетаются друг с другом, поможет вам не только получить правильное освещение для любого помещения, но и сэкономить энергию.

Что такое энергоэффективные лампочки

Если рассматривать КЛЛ вместо светодиодной лампы для замены лампы накаливания, это помогает понять основные различия в трех основных технологиях лампочек, представленных сегодня на рынке:

• Лампы накаливания — это знакомые грушевидные или круглые ввинчиваемые лампы, которые появились на рынке с тех пор, как Томас Эдисон усовершенствовал лампу накаливания с углеродной нитью в 1879 году.
• Лампы CFL (компактные люминесцентные лампы) обычно изготавливаются в виде спиральной трубки, соединенной с ввинчиваемым балластом или цоколем. Более новая технология заменяет фигурную лампочку лампочкой, которая выглядит как традиционная лампа накаливания. Они также теперь имеют круглую форму и форму пламени.
• Светодиодные (светодиодные) лампы — это новая технология. Когда-то доступные только в виде удлиненной трубки, теперь луковицы бывают практически любой формы и размера, включая гибкие веревки для украшения.

Сравнение CFL и светодиодных ламп

В битве между КЛЛ и светодиодами за энергоэффективность, срок службы и стоимость победителем становится светодиодная лампа.

Мы прошли долгий путь в области технологий энергосберегающих ламп. Хотя лампы накаливания пока остаются на рынке, преимущества новых технологий заставляют перейти на светодиодные лампы. Чтобы понять преимущества светодиодных ламп по сравнению с КЛЛ или даже лампами накаливания, полезно немного узнать, как они работают.

В лампе накаливания электричество проходит через нить накаливания, которая становится настолько горячей, что дает свет.Около 95% энергии тратится в виде тепла, и только 5% идет на свет.

В лампах CFL электрический ток протекает между двумя электродами на концах газонаполненной трубки, покрытой люминофором. Когда энергия попадает на это покрытие, оно превращается в свет. Реакция начинается от трех до 30 секунд, поэтому при первом включении лампы CFL возникает задержка.

Светодиодные лампы

излучают свет, когда энергия проходит через полупроводник таким образом, что через электролюминесценцию образуется видимый свет.

Что более энергоэффективно: КЛЛ или светодиоды?

Светодиодные лампы

намного более энергоэффективны, чем КЛЛ и лампы накаливания. Это лучшие умные лампочки для вашей системы умного дома. При первом коммерциализации КЛЛ рекламировались как экономия энергии на 25-35% по сравнению с традиционными лампами.

Однако эффективность светодиода

повысила ставку. Сравнивая КЛЛ и светодиодные лампы, светодиоды с рейтингом ENERGY STAR® сокращают потребление энергии на 75%. Обе технологии используются в энергоэффективных диммерных лампах.

Знаете ли вы? По данным Energy.gov, к 2027 году широкое использование светодиодов может сэкономить около 348 ТВт-ч электроэнергии. Это годовая выработка электроэнергии 44 электростанциями мощностью 1000 мегаватт, что дает экономию более 30 миллиардов долларов при нынешних ценах на электроэнергию.

Сколько тепла излучают КЛЛ и светодиодные лампы?

Эффективность светодиодов

является наилучшей, потому что лампы расходуют очень мало энергии на тепло, концентрируя электричество на производстве света.Лампы накаливания тратят больше всего энергии. КЛЛ не намного лучше, выделяя 80% тепла.

LED или CFL: Какие лампы служат дольше?

Светодиодные лампы

служат дольше, чем лампы КЛЛ. При сроке службы 25 000 и более часов светодиод легко превосходит средние значения лампы CFL и лампы накаливания 8 000 и 1 200 часов соответственно. Сравнивая КЛЛ и светодиодные лампы, светодиоды служат намного дольше.

Знаете ли вы? По данным Energy, светодиодные праздничные фонари, которые вы покупаете сегодня, будут украшать сезон через 40 лет.губ.

Какой свет излучают лампы LED и CFL?

Свет от светодиодных ламп по своей природе является направленным, что делает его идеальным для рабочего освещения. Светодиоды можно направлять как точечные светильники на кухнях, в офисах и ванных комнатах. Поскольку они не нагреваются, светодиоды более безопасны для использования в ограниченных пространствах, таких как туалеты, и более энергоэффективны в холодильниках и других приборах.

Знаете ли вы? В домах США используется не менее 500 миллионов встраиваемых светильников, из которых ежегодно продается более 20 миллионов.По оценкам Министерства энергетики, переход на КЛЛ и светодиодные лампы в этих светильниках может снизить потребление мощности даунлайта на 75% и более.

Разница между люменами и ваттами

Понимание разницы между люменами и ваттами может помочь при оценке вашего выбора. Выбор лампочки на основе используемой энергии, измеряемой в ваттах, — это привычный способ делать покупки.

Однако при использовании современных светодиодных и CFL-ламп количество потребляемой энергии не так важно, как количество света (люмены).Производители маркируют лампы, чтобы упростить сравнение светодиодных и КЛЛ-ламп и выбрать лампу, которая дает необходимое количество света.

Эта таблица поможет упростить переход с ватт на люмен. Мы сравниваем знакомую вам мощность с наиболее полезным показателем в люменах. Больше люмен — больше яркости. При замене ламп накаливания вот краткое описание того, как мощность переводится в люмены:

• Заменить лампу накаливания 100 Вт на лампу 1600 люмен
• Замена лампы накаливания 75 Вт на лампу 1100 люмен
• Замените лампу накаливания мощностью 60 Вт на лампу 800 люмен.
• Замените лампу накаливания мощностью 40 Вт на лампу 450 люмен.

Выбор правильной световой температуры

Последнее, что нужно учитывать, — это температура света, излучаемого различными типами лампочек. Световая температура, которую часто называют цветом, измеряется по шкале Кельвина (K).

Чем ниже температура Кельвина, тем краснее свет. Чем выше температура Кельвина, тем синее свет. Свечи находятся в красном конце спектра при температуре около 1900 К.Лампы накаливания составляют в среднем 2800 К. Дневное солнце составляет около 4800 К. В светодиодных лампах и лампах с КЛЛ используются фильтры, предлагающие различные цвета света, чтобы соответствовать желаемому ощущению комнаты или соответствовать назначению комнаты.

Теплые лампочки имеют диапазон температур от 2700 К до 3000 К и удобны для большинства жилых помещений. Холодные, яркие лампы имеют диапазон от 3500 K до 4100 K и подходят для осветления рабочих пространств, таких как кухни и прачечные.

Лампы естественного дневного света имеют температуру от 5 000 К до 6 500 К и слишком суровы для домашних светильников.Их часто используют в коммерческих помещениях и больницах.

Переход к энергоэффективным лампочкам в вашем доме

Когда дело доходит до освещения дома, у вас больше возможностей, чем когда-либо. И многие из лучших вариантов также являются энергоэффективными. Наряду с сокращением энергопотребления они обеспечивают долговечность и яркость, формы, размеры и цвета для любого применения. Если вы еще не отказались от ламп накаливания, сейчас самое время. Правила направлены на то, чтобы заставить вас измениться; лучший выбор освещения заставит вас захотеть.

Энергоэффективное освещение | WBDG

Введение

Помимо воздействия на физическое и эмоциональное благополучие жителей здания, система внутреннего освещения здания является одновременно основным потребителем электроэнергии и основным источником внутреннего тепла. В Соединенных Штатах около четверти бюджета на электроэнергию тратится на освещение, или более 37 миллиардов долларов в год. В коммерческих зданиях он обычно составляет более 30% от общей потребляемой электроэнергии.Однако значительной части этих расходов можно избежать.

Указание высококачественной энергоэффективной системы освещения, в которой используются как природные, так и электрические источники, а также средства управления освещением, может обеспечить комфортную, но визуально интересную среду для обитателей помещения. Недавно разработанное энергоэффективное осветительное оборудование, такое как компактные люминесцентные лампы и электронные балласты с плавным пуском, можно использовать для сокращения эксплуатационных расходов на освещение от 30% до 60% при одновременном повышении качества освещения, уменьшении воздействия на окружающую среду и повышении производительности труда и здоровья.

Описание

Чтобы добиться качественного освещения, тщательно выбирайте оборудование, удовлетворяющее как эксплуатационным, так и эстетическим требованиям. Выбор осветительного оборудования должен основываться на балансе между требованиями к конструкции и попытками ограничить количество типов светильников и типов ламп, чтобы иметь разумные запасы технического обслуживания. Выбор лампы основан на эффективности (люмен на ватт), цветовой температуре, индексе цветопередачи, сроке службы и сохранении светового потока, доступности, переключении, возможности диммирования и стоимости.Например, многие линейные люминесцентные и компактные люминесцентные лампы T8 и T5 являются отличным выбором для современных зданий, поскольку они энергоэффективны, обладают прекрасными характеристиками цветопередачи, длительным сроком службы, легко доступны, легко управляемы и очень доступны. Высокочастотные электронные балласты также важны для зрения, поскольку они снижают утомляемость глаз и утомляемость. Частоты в диапазоне 20 кГц и выше обеспечивают плавную работу лампы без мерцания. Электронные балласты также отвечают за улучшение характеристик лампы, продление срока службы и улучшение цветовых характеристик.Светильники выбираются по их световой эффективности. Это включает характеристики распределения, эффективность, качество строительства, эстетику и экономичность.

A. Энергоэффективные лампы, широко используемые сегодня

Энергоэффективные люминесцентные лампы

Люминесцентные лампы

Люминесцентные лампы

примерно в 3-5 раз эффективнее стандартных ламп накаливания и могут прослужить в 10-20 раз дольше. Чтобы добиться максимальной эффективности, используйте современные и проверенные технологии оборудования и устанавливайте люминесцентные светильники в местах, где они могут быть интегрированы с архитектурой, доступным дневным светом и элементами управления переключением или затемнением.

• Линейные люминесцентные лампы Лампы T5HO теперь используются во многих высотных системах вместо H.I.D. лампы. Эти лампы меньшего диаметра заменили лампы T12, которые доминировали на рынке последние 30 лет. Эти новые лампы хорошо работают в светильниках, которые обеспечивают общее окружающее освещение в помещении. Длинная и рассеянная природа этих ламп обеспечивает отличное поверхностное освещение, а меньший диаметр лампы улучшает оптические характеристики многих светильников.Типичные области применения этих источников — линейные люминесцентные подвесные светильники непрямого / прямого действия и настенные светильники верхнего света. Необходимо соблюдать осторожность, чтобы свести к минимуму прямой вид на очень яркие лампы малого диаметра, такие как T5 и T5HO.

• Компактные люминесцентные лампы (КЛЛ) часто используются как простая замена ламп накаливания из-за их значительно более длительного срока службы и лучшей энергоэффективности. Модернизированные лампы CFL со встроенным балластом и «вкручиваемыми» лампами иногда используются на рынке энергосберегающих модификаций.Кроме того, модифицированные лампы нельзя затемнить. Однако характеристики ввинчиваемых ламп обычно не так хороши, как у комбинации отдельной лампы и балласта. Из-за своего небольшого размера лампы CFL используются во встраиваемых светильниках, настенных и потолочных светильниках и даже в дорожном и рабочем освещении. Рассеянный характер люминесцентной лампы делает лампу CFL хорошим выбором для освещения вниз и настенного освещения (также называемого «мытьем стен»).

• Люминесцентные лампы с низким содержанием ртути в некоторых штатах можно утилизировать на свалках.В этих состояниях лампы, которые имеют достаточно низкие уровни, должны пройти процедуру тестирования, известную как испытание на определение токсичных характеристик выщелачивания (TCLP) (см. EPA SW-846, «Методы испытаний для оценки твердых отходов (физические / химические методы)», глава 7 , «Процедура выщелачивания, характеризующая токсичность», раздел 7.4). Однако во многих штатах еще не принято законодательство, которое не разрешает утилизацию любого продукта, содержащего ртуть, на свалке. Выбор продукта с низким содержанием ртути и последующая переработка этой лампы по окончании ее срока службы предлагает лучшее экологическое решение для утилизации ртутьсодержащих ламп.В стандартной люминесцентной лампе есть много деталей, которые можно переработать, в том числе стекло, металл, ртуть и люминофор.

• Индуктивные люминесцентные лампы — это источники белого света с очень хорошей цветопередачей и характеристиками цветовой температуры. Эти лампы энергоэффективны и обладают чрезвычайно долгим сроком службы (более 100 000 часов), хорошими характеристиками сохранения светового потока и возможностью мгновенного включения. Корпус лампы называется «сосуд» и (форма может быть разным) покрыт изнутри люминофором.Диммирование уже доступно в Европе и в ближайшем будущем будет доступно в США. Они питаются от небольшого генератора (размером с люминесцентный балласт), подключенного к лампе с помощью короткого кабеля фиксированной длины. Генератор индуцирует ток в лампе, который заставляет ее светиться — электроды не изнашиваются. Более крупная и рассеянная природа этих источников делает их превосходными для освещения больших объемов и поверхностей. Они часто используются вместо источников разряда высокой интенсивности малой и средней мощности из-за возможности мгновенного включения и меньшего объема обслуживания, связанного с более длительным сроком службы лампы.Этот источник лампы имеет многообещающее применение для внутреннего и наружного освещения.

Ссылки на люминесцентные лампы, дополнительные учебные материалы

• Информация о линейных и компактных люминесцентных лампах:
• Информация о люминесцентных лампах с низким содержанием ртути:
• Информация об индукционной лампе:
• Дополнительные учебные материалы:
  • Публикации Исследовательского центра освещения:
    • Люминесцентные лампы T8 и Ответы по освещению: Лампы и балласты T5FT , Ответы по освещению NLPIP.
    • Компактные люминесцентные лампы с винтовым цоколем , Отчеты спецификаций NLPIP, Vol. 7, No. 1, June 1999.
    • Даунлайты CFL , Отчеты спецификаций NLPIP, Vol. 3, No. 2, август 1995.

Газоразрядные лампы высокой интенсивности (HID)

Газоразрядные лампы высокой интенсивности (HID) по-прежнему являются одними из самых эффективных и эффективных ламп для освещения больших площадей или больших расстояний. Металлогалогенные (белый свет) лампы заменяют натриевые лампы высокого давления во многих наружных применениях, поскольку источники белого света могут быть в 2-30 раз более эффективными при периферийном визуальном обнаружении, чем желто-оранжевые источники, такие как натриевые источники высокого давления.Металлогалогенные лампы с импульсным запуском или «запуском импульса» обеспечивают лучшую стабильность цвета и более длительный срок службы, чем предыдущие технологии. Металлогалогенные лампы PAR с керамическими кожухами из дуговых трубок обычно используются для акцентного освещения и подсветки в больших помещениях, а в настоящее время широко используются в розничной торговле. Небольшой размер металлогалогенной дуговой трубки обеспечивает превосходный оптический контроль. Однако чрезвычайная яркость металлогалогенной лампы требует тщательного экранирования и дизайна.

Различные металлогалогенные лампы HID.
Фото любезно предоставлено sea-of-green.com

Обычно HID-лампы плохо работают с датчиками присутствия, потому что большинству HID-ламп требуется много времени для запуска при каждом выключении. Некоторые лампы HID (называемые «горячим перезапуском») отличаются тем, что их можно перезапустить сразу после выключения, но если им дать остыть, им потребуется около 15 минут, чтобы прогреться, как и обычным лампам. Доступны специальные балласты, которые позволяют ступенчато приглушать свет до 50% (или другого уровня) — эти балласты можно использовать с датчиками присутствия (свет будет автоматически приглушен до установленного уровня, когда в комнате нет людей).

HID звенья лампы

• Информация о лампе HID:
• Дополнительные учебные материалы:

Лампы накаливания

Лампы накаливания по-прежнему используются для акцентного и специального освещения, где необходимы теплый цвет, контролируемая яркость, мгновенное включение и возможности затемнения этих источников. Лампы накаливания могут давать «искрение», не характерное для более рассеянных люминесцентных источников. Лампы с функцией PAR и низковольтные лампы могут обеспечить хорошее управление лучом, а при затемнении также могут обеспечить разумный срок службы лампы.Также доступны лампы накаливания на 130 В, которые прослужат дольше, чем их аналоги на 120 В при работе от 120 В (с незначительным снижением светоотдачи при той же мощности). Однако из-за их более низкой энергоэффективности и более короткого срока службы лампы накаливания следует использовать осторожно для освещения определенных элементов. Некоторые из наиболее эффективных световых решений сочетают в себе небольшое количество акцентного освещения лампами накаливания с флуоресцентной системой общего (общего) освещения.

Светодиодные лампы

Светодиодные лампы

— это новейшее дополнение к списку энергоэффективных источников света. Хотя светодиодные лампы излучают видимый свет в очень узком спектральном диапазоне, они могут производить «белый свет». Это достигается либо с помощью красно-сине-зеленой матрицы, либо с синей светодиодной лампой с люминофорным покрытием. Срок службы светодиодных ламп составляет от 40 000 до 100 000 часов в зависимости от цвета. Текущие проблемы светодиодных источников — это низкий индекс цветопередачи (CRI) 65 или ниже и низкая эффективность, часто менее 30 люмен на ватт.Светодиодные лампы нашли свое применение во многих областях освещения, включая знаки выхода, светофоры, освещение под шкафами и различные декоративные элементы. Хотя технологии светодиодных ламп все еще находятся в зачаточном состоянии, они быстро развиваются и обещают будущее. Для получения дополнительной информации о светодиодном освещении и других технологиях твердотельного освещения посетите Департамент энергетики твердотельного освещения.

Светодиодные полосы для освещения под шкафами, для освещения ниш, для внутреннего освещения полок и шкафов, а также для бокового освещения.
Фото любезно предоставлено LEDLight.com

Ссылки для светодиодных ламп

B. Энергоэффективные балласты

Люминесцентные балласты

• Балласты с быстрым запуском — наиболее распространенный тип люминесцентных балластов. Эти балласты обеспечивают длительный срок службы лампы по разумной цене. В течение многих лет они использовались для управления освещением, чтобы обеспечить экономию энергии.

• ПРА с мгновенным запуском — обычно самые дешевые ПРА на рынке.Эффективность балластов мгновенного запуска выше, чем балластов быстрого запуска, но срок службы лампы короче, особенно когда частота запусков увеличивается из-за использования элементов управления. Они часто используются там, где основной целью является экономия энергии, а свет горит непрерывно в течение очень долгого времени. Одним из преимуществ пускового балласта с мгновенным запуском является то, что лампы подключены параллельно, так что, когда одна лампа в многоламповом балласте перегорает, другие остаются включенными.

• Программируемые балласты быстрого запуска — одни из лучших в использовании для повышения энергоэффективности и длительного срока службы ламп.Эти пускорегулирующие аппараты немного дороже стандартных пускорегулирующих аппаратов с быстрым запуском, но для них используется более «мягкий» метод пуска, так что частый пуск уменьшает сокращение номинального срока службы лампы. Эти балласты рекомендуются для люминесцентных ламп меньшего диаметра и компактных люминесцентных ламп. При правильной схеме управления освещением пусковые балласты программы могут обеспечить значительную экономию энергии.

• Диммирующие электронные балласты для линейных люминесцентных ламп обычно делятся на две категории.Первый тип имеет диапазон затемнения от 5% или 10% до 100% светоотдачи и, как правило, является наименее дорогим. Этот балласт обычно используется, когда не требуется самый низкий уровень освещенности, или для достижения экономии энергии за счет затемнения света при обильном дневном свете. Второй тип балласта, часто называемый «балластом для архитектурного затемнения», является более дорогим и имеет диапазон затемнения от 1% до 100% светоотдачи. Этот балласт используется в ситуациях, когда требуется более низкий уровень освещенности.

Разрядные электронные балласты высокой интенсивности

Электронные балласты с разрядом высокой интенсивности (HID) для металлогалогенных ламп теперь доступны для большинства ламп мощностью до 150 Вт.Эти балласты должны улучшать характеристики лампы и обеспечивать ограниченный диапазон регулирования яркости для достижения некоторой экономии энергии.

Дополнительная информация о балласте

• Производители балласта:
• Дополнительные учебные материалы:
  • Публикации Исследовательского центра освещения
    • Электронные балласты , Отчеты спецификаций NLPIP, Vol. 8, No. 1, May 2000.
    • Диммирующие электронные балласты , Отчеты спецификаций NLPIP, Vol. 7, No. 3, октябрь 1999 г.

C. Светильники

Энергоэффективные светильники с регулировкой дневного света и датчиками присутствия в офисных помещениях в центральном офисе GSA.

Светильник или осветительная арматура — это блок, состоящий из одного или нескольких из следующих компонентов:

• лампа (лампы) и патрон (лампы)
• балласт (ов)
• светоотражающий материал
• линзы, рефракторы, жалюзи, лезвия или другое экранирование.

Эффективный светильник оптимизирует работу системы каждого из ее компонентов.Есть несколько типов светильников, которые предлагают возможности для экономии энергии при проектировании системы освещения. Многие из них обеспечивают непрямой свет, чтобы сделать потолок ярче, или предназначены для осветления стен или рабочих поверхностей. Большинство из них люминесцентные, и ими легко управлять для дальнейшей экономии энергии. Некоторые примеры показаны в таблице ниже.

Тип люминесцентного светильника	Описание	Преимущества	Предупреждения	Приложения
Линейный светильник непрямого / прямого света	В основном непрямой, подвесной или настенный, светильник T8, T5 или T5HO	Мягкое равномерное освещение, хороший визуальный комфорт, легко затемняется	Выберите интервал для обеспечения равномерной яркости потолка	Высокие и низкие отсеки и классы
Декоративный светильник отраженного / прямого света	Обычно компактные люминесцентные или индукционные лампы	Значительная экономия энергии, производительность сопоставима с лампами накаливания	Выберите рассеиватель для равномерной яркости светящихся элементов	Небольшие офисы, вестибюли, зоны ожидания, атриумы и коридоры
Линейный светильник	Накладной или подвесной монтаж с или без боковых отражателей, обычно с лампой T8	Энергоэффективный, компактный, недорогой, легко затемняемый	Лучше всего в скрытом состоянии	В нишах или прорезях в стенах, наверху шкафов, стеллажей или шкафчиков, а также в механических помещениях
Рабочий светильник	Линейный настенный монтаж «под полку» или «на кронштейне»	Рабочее освещение позволяет снизить уровень внешнего освещения	Обеспечьте соответствующий коэффициент контрастности задачи / окружающей среды	Любая рабочая поверхность (столы, прилавки, верстаки и т. Д.)
Встраиваемый светильник скрытого монтажа	Утопленный (свет направляется вверх к верхней части корпуса и отражается обратно вниз), обычно 2 x 2 или 2 x 4 дюйма, двухосное освещение T8 или CFL	Оптимизирован для меньшего количества ламп, чем обычные светильники с встраиваемыми линзами, хороший визуальный комфорт	Не осветляет потолок, учитывает незначительное дополнительное освещение (например, бра)	Коридоры, открытые / частные офисы (во многих приложениях может заменить стандартный трофер)
Шайба для утопленных стен	Линейные или круглые лампы, линейные или CFL лампы	Значительная экономия энергии, производительность лучше, чем у ламп накаливания	Лучше всего в паре или в группах, тщательно выбирайте расстояние	Выбор поверхностей стен во многих типах помещений
Встраиваемый светильник даунлайт	Круглая банка, лампа КЛЛ	Значительная экономия энергии, производительность сопоставима с лампами накаливания	Не осветляет потолок, создает на стенах легкий «гребешок»	Локальное заполняющее освещение, часто в сочетании с другими типами светильников
Бра	Настенный декоративный светильник КЛЛ	Значительная экономия энергии, производительность сопоставима с лампами накаливания	Выберите рассеиватель для равномерной яркости светящихся элементов	Вестибюли, коридоры, конференц-залы и т. Д.

Приложение

Энергоэффективное освещение может быть установлено в проектах нового строительства, модернизации, ремонта и замены. Он применим ко всем типам зданий и помещений, особенно к учебным заведениям, офисным зданиям, медицинским учреждениям, исследовательским центрам, складам, библиотекам и зданиям судов.

Существует несколько программ, обеспечивающих рекомендации по проектированию и признание энергоэффективных зданий. Многие из них поддерживаются государством.

• Программа

  Energy Star®: эта программа, поддерживаемая Агентством по охране окружающей среды США (EPA), способствует повышению энергоэффективности в новых и существующих коммерческих зданиях. Участникам, в число которых в прошлом входили школы, предприятия розничной торговли и гостеприимства, а также промышленные и государственные учреждения, были предоставлены рекомендации и поддержка.

• Федеральная программа энергоменеджмента (FEMP): FEMP способствует экономии энергии и воды, а также использованию возобновляемых источников энергии государственными учреждениями.FEMP частично мотивируется Указом 13423 от 24 января 2007 г. «Усиление федерального управления окружающей средой, энергетикой и транспортом», который призывает к значительному и количественному сокращению энергопотребления государством и выбросов парниковых газов. FEMP установила и поощряла отраслевые партнерства, программы стимулирования и возможности получения образования, которые также приносят пользу частному сектору.

• Система рейтинга зданий Совета по экологическому строительству США (LEED®): Leadership in Energy and Environmental Design (LEED®): LEED® предоставляет разработчикам и проектировщикам рекомендации и метод контрольного списка для достижения высоких стандартов в области устойчивого проектирования зданий.Систему также можно использовать для расчета или повышения рейтинга существующего здания.

Дополнительные ресурсы

WBDG

Типы зданий / Типы помещений

Применимо и актуально для всех типов зданий и типов помещений.

Задачи проектирования

Эстетика, рентабельность, функциональность / эксплуатация, сохранение исторических памятников — надлежащее обновление строительных систем, продуктивность — обеспечение комфортной среды, безопасность / безопасность, устойчивость — оптимизация энергопотребления, устойчивость — повышение качества окружающей среды в помещении (IEQ), устойчивость — оптимизация эксплуатации и Практика технического обслуживания

Управление проектами

Планирование, реализация и контроль проекта

Ввод в эксплуатацию

Ввод здания в эксплуатацию

Федеральные программы и службы

Организации / ассоциации

Производители и поставщики продукции

Публикации

Инструменты

прочие

Диагностика мигания светодиодов — Kosnic

Если ваша лампа мигает, когда вы думаете, что она должна быть выключена, возможно, у вас одна из двух проблем:

Лампа может получать наведенное напряжение, обычно от двухстороннего переключения.

Это мигание является результатом емкостной связи между токоведущим и коммутируемым токоведущими проводами, проходящими между двусторонними переключателями. В качестве альтернативы мигание может быть результатом другой паразитной утечки напряжения. Паразитное напряжение вызывает накопление заряда в компонентах лампы, который затем высвобождается, когда достигает уровня, достаточного для преодоления импеданса схемы лампы. В результате получился цикл кратких озарений. Эти вспышки не представляют угрозы для безопасности, но, очевидно, не идеальны.Исторически этот процесс происходил и с традиционными лампами накаливания, но паразитного напряжения было недостаточно для зажигания лампы.

Решение

Для начала следует подтвердить диагноз: это просто, просто замените одну из светодиодных ламп на лампочку накаливания. Дополнительная резистивная нагрузка предлагает путь рассеивания заряда. Кроме того, при выключенном выключателе обычно можно проверить небольшое напряжение на коммутируемом проводе под напряжением. Если схема имеет двухстороннее переключение, это напряжение будет более заметно в одной из конфигураций «выключено», а не в другой.Добавление подавителя (или демпфера) в цепь между коммутируемой фазой и нейтралью решит проблему. Глушитель должен быть установлен параллельно лампам и как можно ближе к одной из ламп (возможно, внутри самого светильника или потолочной розетки). Это стоит всего несколько фунтов, более дорогое решение — добавить резистивную нагрузку. который имитирует действие параллельных ламп.

Переключающее устройство (ИК-датчик, датчик освещенности, электронный переключатель и т. Д.) Не может полностью отключать напряжение питания.

Некоторые датчики или электронные переключатели намеренно, случайно или в результате допуска компонентов пропускают напряжение через лампы в выключенном состоянии, что приводит к регулярному миганию лампы. Эти датчики или электронные переключатели, как правило, разрабатывались с учетом ламп накаливания, поскольку небольшого напряжения, протекающего через лампу, недостаточно для питания лампы накаливания. Однако эта небольшая утечка напряжения создает цикл накопления энергии и разряда в компонентах лампы с низким энергопотреблением, что приводит к миганию.

Решение

1) Перед использованием проверьте у производителя датчика или электронного переключателя, что нагрузка полностью изолирована в «выключенном» состоянии.

2) Не используйте двухпроводные датчики или электронные переключатели. Эти датчики или электронные переключатели предназначены для замены настенного переключателя и не используют нейтральный провод. Поскольку у них нет нейтрального проводника, они будут постоянно и намеренно пропускать небольшое напряжение через нагрузку для работы. Они вызовут мигание низкоэнергетических ламп, если не устранить утечку напряжения.

3) Используйте четырехпроводные датчики или электронные переключатели. Обычно они работают посредством механического переключения внутреннего реле, которое имеет переключающие контакты, которые полностью изолированы от цепи датчика PIR и поэтому крайне маловероятны утечки напряжения на нагрузку, поэтому мигание не будет наблюдаться.
