как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

  • традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
  • в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
  • центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
  • небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

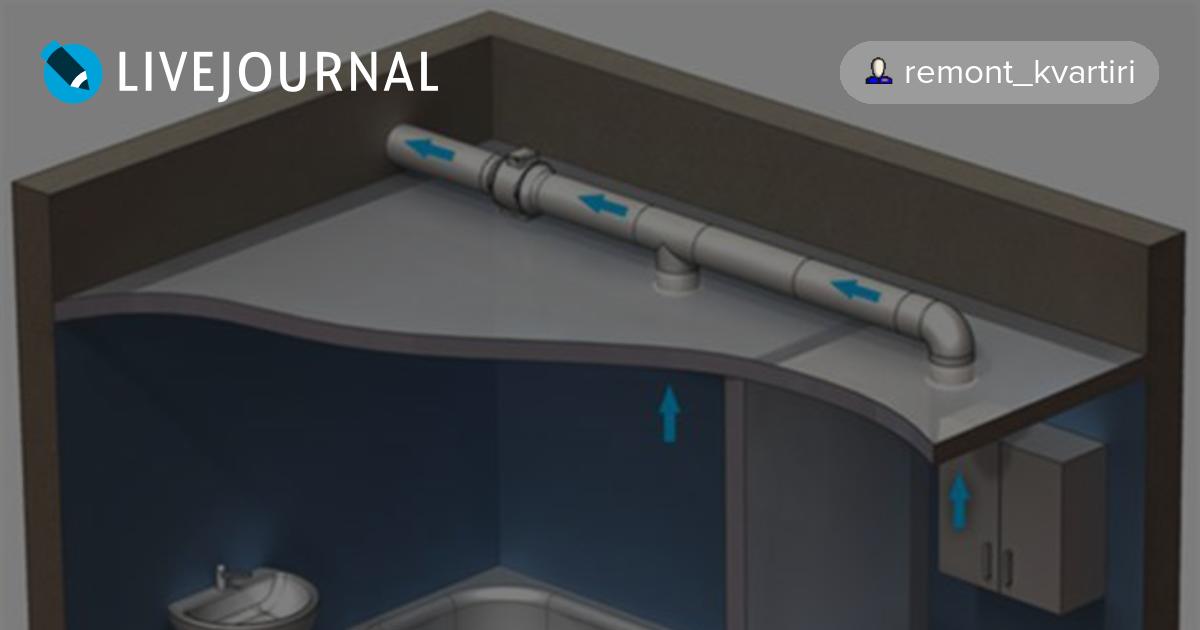

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

  • пластиковые круглого или прямоугольного сечения;
  • жесткие или мягкие из гофрированного металла;
  • металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

  • Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
  • Нарушена герметичность соединений вентканала.
  • Вентиляторы установлены с ошибками и шумят слишком сильно.
  • Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

  • вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
  • большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
  • наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.


Вентиляция в туалете в квартире: выбор вентилятора

Вентиляция в туалете и ванной комнате служит для удаления неприятных запахов, нормализации уровня влажности. При ее отсутствии помещение не только заполняется «чарующими» ароматами, в нем создается благоприятная среда для развития вредоносных микроорганизмов, плесени и грибков, которые крайне сложно вывести. Кроме того, вентиляционный канал, выход которого находится в туалете, участвует системе вентиляции всей квартиры.

Виды вентиляции

Для того чтобы определить, установка какой именно системы вентиляции вам необходима, следует определиться с ее основными разновидностями.

Основные два типа вентиляции:

  • Естественная вентиляция – функционирует без применения специальных устройств, воздух движется естественным путем из области высокого давления к более низкому. Свежий воздух поступает через окна и форточки, вытесняя загрязненный, который движется через вентиляционные отверстия на кухне и в санузле и выходит через шахту.
  • Принудительная вентиляция – предполагает использование вентиляторов, быстро и эффективно перемещающих воздушные потоки.

С точки зрения выполняемых функций вентиляция делится на три вида:

  • Вытяжная вентиляция. Воздухообмен осуществляется посредством вытяжных каналов, применяется, когда есть возможность совмещения механического и естественного способа вентиляции.
  • Приточная вентиляция. Работает за счет вытеснения отработанного воздуха чистым.
  • Смешанная вентиляция. Как понятно из названия, предполагает совмещение нескольких видов вентиляции, в этом случае происходит одновременно и нагнетание воздуха и его принудительный отвод.

В многоквартирных домах выходы в вентиляционную шахту располагаются в туалете или ванной, а также в кухне, поскольку в соответствии с санитарными нормами здесь допускается большее по сравнению с жилыми помещениями загрязнение воздуха. Воздушные потоки движутся из жилых комнат в эти помещения, а затем выводятся наружу через вентканалы.

Как определить качество работы вентиляции

Большинство многоквартирных домов рассчитаны на естественную вентиляцию, но для нормального воздухообмена ее может быть недостаточно. Даже при правильно организованной системе естественной вентиляции нет гарантии, что эта система будет эффективно работать.

Выявить наличие проблемы с эффективностью вентиляции достаточно просто. Поднесите полоску бумаги к вентиляционному отверстию, при достаточной циркуляции воздуха она должна прилипнуть к решетке.

В городских квартирах старой застройки достаточно редко наблюдается сильная тяга, однако если при проведении теста бумага совсем не двигается, все указывает на явные проблемы и неполадки с вентиляцией, которые могут быть вызваны засорами, неправильными действиями других жильцов и некоторыми другими причинами, для устранения которых следует обратиться в управляющую компанию.

Если тяга присутствует, но интенсивность воздухообмена является недостаточной, улучшить его поможет организация принудительной вентиляции в туалете. Покупка небольшого вентилятора и его подключение не отнимут у вас много средств и времени, зато существенно улучшат качество воздуха.

В туалете может располагаться свой выход в канал вентиляции, но в некоторых случаях он находится в ванной, а воздухообмен происходит через отверстие в стене между ванной комнатой и туалетом.

Выбор вентилятора

Вентиляторы делятся на три типа:

  • Осевые вентиляторы. Наиболее распространенная разновидность. Отличаются простотой конструкции, способностью удалять достаточно большие объемы воздуха. Однако при возникновении сопротивления производительность устройства снижается пропорционально его величине.

  • Канальные вентиляторы. В квартирах используются редко, поскольку достаточно сложны в монтаже. По производительности превосходят осевые модели.
  • Центробежные вентиляторы. По сравнению с осевыми дороже (в 2–3 раза) и менее производительны (в 2–3 раза), габаритны. Однако способны создавать значительное давление, позволяющее преодолевать воздушным массам значительную высоту с минимальными потерями.

Подбор подходящего вентилятора для туалета

В типовых городских квартирах обычно установлен вертикальный вентиляционный канал, для которого наиболее оптимальным вариантом является центробежный вентилятор.

Результаты похуже покажет канальное вентиляционное устройство. Такие вентиляторы лучше использовать при объединении нескольких каналов вентиляции или в случае, когда возникает необходимость спрятать прибор в подшивной потолочной конструкции.

Монтаж осевого вентилятора имеет смысл только при коротких горизонтальных каналах.

Рекомендуем обратить внимание на модели вентиляторов, оснащенные дополнительными опциями (потребуется прокладка отдельной линии электропитания):

  1. С обратным клапаном. Благодаря своим конструктивным особенностям такой вентилятор не пропустит воздух из шахты обратно в помещение. Жители многоквартирных домов оценят его преимущество благодаря тому, что больше не будут вынуждены вдыхать ароматы, попадающие через вентиляцию из соседних квартир.
  2. С датчиком движения. Включаться устройство будет, когда в туалет заходит человек, а когда он выходит, вентилятор выключается.
  3. С таймером. Выставляется определенная программа, обеспечивающая непрерывную работу вентилятора на протяжении 2–30 минут.
  4. С датчиком влажности. Автоматическое включение прибора при достижении влажности в помещении определенного уровня.
  5. С режимом проветривания. Вентилятор не прекращает свою работу, но осуществляет ее на минимальных оборотах.

Монтаж вентиляции в туалете

Последовательность работ по монтажу принудительной вентиляции будет следующей:

  • Устанавливаем приобретенный вентилятор со стороны выхода вентиляционной шахты. Если есть такая необходимость, расширяем отверстие при помощи перфоратора. В том случае, если ситуация складывается, наоборот, и вентиляционный ход имеет слишком большое выходное отверстие, тогда монтируется труба подходящих габаритов, а свободное место заполняется монтажной пеной. Закрепление вентилятора происходит посредством саморезов либо клеящего состава.

Если стены вашей туалетной комнаты облицованы плиткой, то вентилятор лучше закрепить на клей, чтобы не портить ее.

  • Подводим электропитание к заранее установленному вентилятору. Наиболее оптимальный вариант – проведение отдельной линии на стадии ремонта. Если ремонт уже сделан, выхода два: можно уложить проводку в проштробленные на стенах каналы, после чего вернуть им первозданный вид, либо запитаться от потолочного светильника. При осуществлении последнего варианта потребуется покупка пластикового кабельного канала, который максимально аккуратно монтируется от осветительного прибора до вентилятора. В него прячутся провода электропроводки.

  • Подключаем установленное оборудование для вентиляции при помощи клеммных колодок. Скрутки для этих целей использовать запрещено. Провода заводятся через специально предусмотренные на корпусе вентиляционного прибора отверстия.

Не забывайте о соблюдении мер безопасности. Все электромонтажные работы выполняются только тогда, когда система подачи электропитания будет полностью обесточена.

Как видите, установка вытяжки в туалете своими руками – процесс нетрудоемкий, выполняется достаточно просто. При исполнении описанных действий начинать работать вытяжная система будет при включении света.

Несколько важных моментов

Если вас интересует, как сделать вентиляцию в квартире, чтобы ваши время и силы не были потрачены впустую, а вытяжная система работала эффективно и без сбоев, прислушайтесь к нашим советам:

  • Монтируйте вентилятор напротив двери. Ее установка на одной стенке с дверью ослабляет циркуляцию воздуха.
  • Перед монтажом вентилятора обязательно прочистите вентиляционный канал.
  • Расширение вентиляционного отверстия увеличивает интенсивность вытяжки.
  • При монтаже вытяжку полностью углубляют в шахту, наружу смотрит лишь его решетка.
  • В качестве клеевого состава при монтаже может выступать герметик. Дополнительно он улучшит звукоизоляцию, уменьшит вибрацию работающего вентилятора.

принудительная вытяжка с обратным клапаном, какая нужна, как сделать самостоятельно

Санузел является помещением с высокой влажностью, а в ванной комнате зачастую образовывается конденсат ввиду высокой температуры воды во время купания. Чтобы в комнате оставались сухие стены, пол и потолок, важно хорошо проветривать помещение, иначе начнет развиваться плесень, и находиться в санузле будет не только неприятно, но и опасно. Правильно обустроив вентиляционную систему, можно избавить себя от неприятных последствий ее отсутствия.

Особенности

Любое помещение в квартире или доме должно быть не только пригодным для жилья, но и использоваться с комфортом. Так, если в жилой комнате нет окон, то воздух там будет спертым и несвежим, что поспособствует развитию болезнетворных микроорганизмов, и человек, который там живет, будет постоянно болеть.

Не менее важно позаботиться о том, чтобы пребывание в туалете и душе было таким же комфортным. Санузел может быть как совмещенным, так и раздельным, что, в свою очередь, предполагает разное устройство вентиляции. Вытяжка для ванной и туалета должна эффективно справляться со своей задачей, обеспечивая интенсивный воздухообмен и постоянство температуры в помещении. Вентиляция особенно важна в тех условиях, где высокий уровень влажности, потому как постоянный контакт с водой портит любое покрытие стен, пола или потолка и вызывает появление на нем нежелательных микроорганизмов, которые пагубно сказываются на здоровье человека.

В туалете вытяжка нужна для эффективного удаления неприятного запаха, что очень актуально для данного помещения, особенно в условиях квартиры. О какой бы комнате не шла речь, необходимо создать оптимальные условия для существования человека любого возраста.

Позаботиться о системе вентилирования можно самостоятельно или с помощью профессионалов.

Виды

Исходя из различных конфигураций помещений в квартире или доме, их габаритов, есть несколько вариантов вентиляции, которая может быть в них установлена. Самой простой будет естественная вентиляция, которая закладывается в процессе строительства жилья, но при желании можно ее сделать или модернизировать позже. Такая система помогает продвигать воздушные массы, эффективно обновляя их внутри помещения, при этом не требуя установки какого-либо электрооборудования.

Принцип ее работы состоит в том, что сверху комнаты устанавливаются воздуховоды, ведущие к крыше, горячий воздух в помещении поднимается и попадает в эти потайные пути благодаря разнице температур. Такой принцип имеет название конвекция и работает достаточно эффективно, если в комнате и на улице разная температура.

Когда создается такая вытяжка, необходимо предусмотреть некоторые нюансы.

  • Воздуховод необходимо располагать вертикально. Каждая комната в помещении должна располагать собственной шахтой.
  • Если помещения расположены рядом и имеют похожую специфику в виде повышенной влажности, большой разницы температур и сильного запаха, то их можно объединить одной вентиляционной шахтой.
  • Естественный тип вентиляции при нейтральной температуре располагает небольшой тягой, потому воздуховоды желательно делать с гладкими стенками.
  • Занимаясь установкой вентиляции самостоятельно, лучше позаботиться о том, чтобы не было острых углов, которые затрудняют проход воздуха и вывод его наружу.
  • Одноэтажные дома должны иметь разводку возле потолка, которая идет к чердаку и выводится на крышу.

Воздух, который выводится из помещения, имеет определенное напряжение и циркуляцию, которая называется силой тяги.

Проверить работоспособность вентиляции можно несколькими способами.

  • Поднести спичку к вентиляции. Если есть движение пламени, значит, вентилирование работает полноценно.
  • Взять лист бумаги и поднести к вентиляции. Если он будет на ней держаться, то тяга хорошая, если он падает, то воздух выводится плохо. Показатели будут неточными, если температура воздуха в помещении и на улице примерно равная.

Если естественная вентиляция работает неэффективно, целесообразно использовать усиленный вариант. Принудительная вентиляция предполагает наличие электрического прибора в виде вентилятора. Потолочная вентиляция такого типа должна быть оборудована подходящим аппаратом, который сможет справиться с заданным количеством воздушных масс. Для такого устройства достаточно иметь в помещении один канал, по которому будет выводиться весь загрязненный воздух из помещения. Чтобы вычислить оптимальную мощность устройства, нужно умножить объем комнаты, где длина умножается на ширину и высоту помещения, на частоту использования, которая варьируется от 5 до 10, что диктуется количеством людей, живущих в помещении и использующих ванну, туалет или кухню.

При минимальном количестве проживающих коэффициент равен пяти, далее увеличивается относительно жильцов квартиры или дома.

Использование принудительных вентиляторов в ванной может быть опасным, потому как контакт электроприборов с влагой может вызвать короткое замыкание. Чтобы не рисковать работоспособностью устройства и безопасностью жильцов, необходимо устанавливать влагостойкие вентиляторы.

Выбирая вентилятор, важно обращать внимание на различные показатели.

  • Наличие датчика влажности, который сам высчитывает момент для включения, когда порог влажности был преодолен. Такой тип включения помогает существенно сэкономить на электроэнергии.
  • Вентиляторы с таймером позволяют выставить время включения вентиляции, чтобы не тратить на это время, а активно использовать помещение при оптимальных и комфортных условиях.
  • С наличием датчика движения, который активирует вентилятор, если в комнате кто-то есть.
  • Устройство с обратным клапаном, позволяющее предотвратить попадание загрязненного воздуха из окружающей среды в помещение.

Современные аппараты могут быть оснащены смарт-технологиями, которые имеют множество функций и легки в управлении. Умная вентиляция позволяет добиться желаемого результата даже людям с ограниченными возможностями. Вытяжная вентиляция может иметь автономный вариант и располагаться в вентиляционной шахте ванной, в форточке кухни или любом другом месте, где сможет вывести воздух из помещения на улицу. Работа такого устройства осуществляется на батарейках, а значит, нет риска короткого замыкания и угрозы для человека.

Очень удобным вариантом такая портативная вытяжка будет для тех, кто курит, потому как поможет эффективно избавиться от табачного дыма и быстро очистить воздух в помещении.

Как это работает?

Задумавшись об установке вентилятора в воздуховод, нужно определиться с надобностью данного устройства. Если вытяжка справляется со своей работой, то нет смысла монтировать дополнительные приборы.

Чтобы понять, насколько эффективно работает вентиляция, можно посмотреть на следующие показатели:

  • насколько потеют окна и зеркала в ванной комнате в период принятия душа;
  • влажный фон помещения, медленный процесс просыхания полотенец;
  • начало развития грибка в швах плитки, в углу комнату и на потолке.

Плесень и грибок не только разрушают отделку помещения, но и негативно воздействуют на здоровье жителей квартиры или дома.

Проверить, вытягивает ли вентиляция воздух из помещения просто – для этого можно взять спичку и понаблюдать за движением пламени. Если оно не двигается, значит, воздуховод забит и его нужно чистить. При слабом движении можно наблюдать слабую тягу, которая указывает на необходимость установки вентилятора. Важно проводить такую проверку в оптимальных условиях, когда на улице дует холодный воздух, а дома тепло. Именно в этих условиях идет тяга и можно судить о состоянии вентиляционных шахт. Вентиляция должна справляться с заданным количеством воздуха в помещении, потому важно выбирать достаточно мощные аппараты.

При установке принудительного вентилятора во время его включения можно четко услышать его шум. Он гудит достаточно шумно в случае неверного монтажа, но если сделать все правильно, то звука будет почти неслышно. Порогом шума для ванной считается 25 дБ. Шум может возникать и вследствие сильной мощности устройства и большой скорости движения лопастей. Делая выбор в пользу того или иного товара, важно обращать внимание на показатели мощности, потому как именно они будут влиять на скорость воздухообмена, и, что немаловажно, работоспособность дополнительных функций, таких как таймер или датчик движения.

Какая лучше?

Для того чтобы сделать правильный выбор и установить подходящий вентилятор, важно знать, на что именно нужно обращать внимание:

  • Наличие сертификатов и гарантии качества. Устройство должно быть безопасным и хорошо выполнять свою работу.
  • Электрические детали вытяжки должны размещаться в пластиковом корпусе, который защищает их от влаги и пара.
  • Оптимальный уровень мощности, чтобы быстро вывести весь воздух в помещении, обновив его. Если санузел общий, то и вытяжка должна быть более мощной, чтобы обслуживать сразу два помещения.
  • Любителям современных технологий приглянутся вентиляторы с разнообразными датчиками, таймером.
  • Важно соотнести размер вытяжного отверстия с габаритами самого вентилятора, чтобы он в него вошел, но при этом и не болтался.
  • Выбор вентиляционных устройств лучше производить среди ассортимента известных брендов, которые зарекомендовали себя на рынке.
  • Подбор вентилятора осуществляется и с учетом шума устройства, который не должен быть выше 25 децибел.
  • Подбор хорошего устройства за оптимальную цену.

Наиболее благоприятным вариантом вентилятора будет устройство, которое работает на шарикоподшипниках, что делает их тихими и максимально продлевает срок его службы. Удобнее всего в использовании вентилятор с датчиком движения и уровня влажности, который сам включается в нужный момент, что не требует никакого участия человека и обеспечивает последнему комфортное использование помещения.

Наличие обратного клапана существенно облегчает уход за помещением, потому как в него извне не попадает никакой мусор, пыль и любые мелкие частицы, притом что постоянно выводится все ненужное, вредное, дурно пахнущее.

Самостоятельное изготовление

Если нужно установить вентилятор в ванной комнате своими руками, то проще всего приобрести для этого подходящее устройство, поместить его в вентиляционную шахту, подключить к электричеству и закрепить к стене. Если есть возможность, лучше покупать вентилятор, который оснащен датчиком влажности, что обеспечивает его включение в нужный момент. В квартире обычно предусматриваются специальные воздуховоды, в которые монтируется сетка для естественной вентиляции или вентилятор для принудительной. Если такой конструкции нет, то ее нужно делать самостоятельно, проделывая его в стенном проеме или в потолке. Это актуально для частного дома, который строился как дачное помещение и не предполагал круглогодичного пребывания.

Если в ванной комнате есть окно, это уже возможность для вентилирования пространства, но гораздо эффективнее к нему добавить электроприбор для быстрой откачки воздуха и насыщения помещения свежестью. В тех случаях, когда вентиляции нет и не предусмотрено даже окно, вывод шахты будет через стену дома по верху, в направлении крыши. Смонтировав все конструкции нужно проверить, насколько хорошо по ним идет воздух, и только после этого монтировать сам вентилятор. В процессе работы что-то может забить канал или частично его засорить, потому важно проверить проходимость как самодельных воздуховодных путей, так и тех, что были предусмотрены во время строительства.

Подбор вентилятора делается по имеющемуся отверстию в стене. Если они не совпадают, то придется либо расширять его, либо уплотнять. Установка производится путем снятия решетки и крепления всех необходимых проводов. Крепить оборудование можно саморезами или жидкими гвоздями. Когда все готово, необходимо установить решетку на место и замазать стык между вентилятором и стеной при помощи герметика.

Вентиляция в туалете и ванной комнате: как сделать своими руками

Туалеты и ванные комнаты нуждаются в дополнительном уходе, включая проветривание. В квартирах и жилых домах санузлы обустраивают вытяжками, к которым подводят вентиляционные трубы. В единичных случаях в туалете/ванной может быть окно. Организованный природный воздухообмен предусматривает разве что открывание дверей. Для ванной это принципиальный момент, ведь избыток влаги вредит мебели, дверному полотну и электронным приборам в помещении. В туалете роль проветривания сводится в основном к устранению запахов и пагубному воздействию на вредоносные микроорганизмы. Настенные вентиляторы для ванных обеспечивают приток около 10 м³ на каждый кубометр в час. Для обычных хватит 6—7, а для совмещенных с туалетом — 8—10. Чтобы качественно улучшить вентиляцию в ванной комнате и туалете, придется получить доступ к пустому пространству за стенами.

Особенности – для чего нужна вентиляция

Человек выдыхает больше углекислого газа, чем потребляет. В результате соединение накапливается в помещении, и дышать становится затруднительно. Кроме того, организм отдает тепло, влагу и вырабатывает различные продукты через отверстия в коже. В летнее время из-за этого становится душно, а запах в помещениях ухудшается. Высокий уровень их герметичности усугубляет ситуацию. Естественная и искусственная вентиляция улучшает кондиции воздуха и устраняет проблему. Здоровью человека не будет угрожать нехватка кислорода (гипоксия), а помещения станут пригодными для длительного времяпровождения. Вентиляция очень актуальна в случае с домашними животными, ведь те намного ниже ростом и находятся как раз там, где накапливается большая часть углекислоты. Приток кислорода благотворно влияет на гигиену: грибку становится труднее развиваться, а своевременное проветривание гарантирует отсутствие вредного микроорганизма. Это в большей мере важно для ванных.

Виды вентиляции

К какому бы помещению ни принадлежала вентиляция, она бывает естественной и принудительной. В ванных и туалетах доступен как природный, так и искусственный способы. В первом случае проветривание производится через отверстие в виде вытяжки с решеткой, с вентиляционными трубами или без. Во втором — речь идет о механизме с лопастями, вытяжном вентиляторе за защитной решеткой. Для ванных покупают в том числе бесшумные проветриватели с перегородкой, которая надежно скрывает внутреннюю часть от попадания потока воды. Для помещений больше 4—6 м² организовывают 2 точки проветривания и обязательно, если санузел совмещенный. В помещении можно поместить обычный настенный вентилятор или, по крайней мере, сделать две вытяжки в разных точках. Последние бывают настенными и потолочными. В современном оформлении второй вариант предпочтительнее.

Естественная

Природный вид вентиляции подразумевает воздухообмен между помещением и внешней средой. Так как внутри зданий давление ниже, то из-за разницы газообразные массы будут передвигаться в направлении с улицы в комнату. Если открывать окна, форточки или фрамуги, то способ естественного проветривания считается неорганизованным. Другой, организованный метод, предусматривает эксплуатацию вытяжных и проточных проемов. В вентиляционных путях используют дефлекторы для понижения давления. Что касается современных оконных систем, то они оснащены регуляторами прижима створок, а также поворотным механизмом для перехода на режим «микропроветривания». Производители редко предусматривают форточки и обычно ограничивают конструкцию всего 2 створками. Последние открываются в 2-х разных плоскостях. Для комфортного проветривания в вечернее время в системах предусмотрели москитные сетки. Оконные проемы есть лишь в небольшом количестве ванных и туалетов.

Принудительная или искусственная

Искусственная (также принудительная, механическая) вентиляция — движение воздушной массы в результате работы вентилятора или эжектора. Эффективность принудительного варианта основывается на дополнительной очистке, регулировании температуры и влажности. В конструкциях для механической вентиляции применяют, собственно, сами вентиляторы, пылеуловители, воздухонагреватели, шумоглушители и электродвигатели. Устройства перегоняют воздух на большое расстояние. Качественные вентиляторы обладают способностью к локальному удалению воздуха в нужном количестве при любых изменениях в окружающей среде. Содержимое вентиляторов подвергается очистке, нагреву, охлаждению, ионизации или увлажнению. При этом затраты на электроэнергию для мощных приборов достигают больших значений, и оплачивать ее могут в основном предприятия.

Разновидности приборов для искусственного воздухообмена:

  1. Вентиляторы;
  2. Аэрогиверы;
  3. Проветриватели;
  4. Ионизаторы.

Основные нормативы и требования к установке и организации вентиляции

Один из критериев касается доступа свежего воздуха на один кубометр ванной/туалета в час. Для обеих помещений это — 6—7 м³. Для совмещенного варианта — 8—10. В идеале ориентируются на показатели на 20 % больше. Если вентиляционный проем в ванной один, то он должен быть приточного типа. Принцип работы проверяют с помощью зажигалки: если пламя отдаляется от вытяжки — то устройство приточное, а если приближается — вытяжное. В стеновом или оконном клапанах, если таковые имеются, обязательно должна быть система очистки воздуха. Все нормы и требования есть в СНиП 41-01-2003. Согласно им, если имеет место загрязнение воздуха и отсутствует естественная вентиляция, в связи с чем не выполняются санитарные нормы, то необходим искусственный воздухообмен. Норма поступления воздуха на 1 человека составляет 28 м³/час.

Допустимая концентрация углекислого газа равна (мг/м³):

  • в сельской местности — 650;
  • в малых городах — 800;
  • в крупных городах — 1000.

Особенности конструкций

Решение о форме и строении вентиляции принимает проектировщик, в соответствии со СНиПами. Выбор конфигурации сводится до 2-х решений: круглая и прямоугольная. Учитывают особенности сооружения и целевые задачи помещения. Конструкция станет частью вентиляции определенного типа, общеобменной или местной, приточной, вытяжной или смешанной. Для вентиляции жилой комнаты, офиса, производственного цеха нужны разные параметры. Достоинство прямоугольной модификации — компактность, простая установка и возможность спланированной прокладки по сложной траектории. Воздуховод можно спрятать даже в подвесном потолке. Действующие СНиПы допускают разницу ширины и высоты канала в 4 раза в пользу первого показателя. Круглые вентканалы — это высокая пропускная способность. Уровень сопротивления в таком воздуховоде ниже.

Прямоугольные

Прямоугольное сечение оставляет много вариантов для прокладки и использования строительных объемов. Нормальная эксплуатация возможна даже с натяжными потолками. За основу расчетов берут объем помещения, которым жильцы готовы пожертвовать. Если важен каждый свободный участок, прямоугольная конструкция окажется безальтернативным вариантом. По показателям аэродинамики и шумопоглощению системы с прямоугольным сечением значительно уступают круглому аналогу. В углах также накапливается больше пыли. Таким образом, тяга в круглых конструкциях со временем не меняется настолько же, как в прямоугольных. По этой причине в системах вроде аспирации прямоугольная форма сечения не используется. Очистка и уход за круглыми системами забирают меньше времени. В свою очередь, из-за фланцев стоимость 1 м² прямоугольной системы получается выше. Эффективность и предпочтительность варианта зависит и от особенностей прокладки: чем более плавными будут повороты, тем лучше — эргономика.

Круглые

По площади поперечного разреза такие конструкции забирают больше пространства по высоте. При этом, если параметры объекта позволяют, то круглая система окажется лучшим вариантом. В ее работе возникает меньше шума, а движение воздуха испытывает слабое сопротивление. Как результат, вся система работает эффективнее и экономнее в плане потребления энергии. В таком случае снижаются не только эксплуатационные расходы, но и первоначальные капитальные вложения: понадобятся меньшие типоразмеры. Дополнительный критерий — интерьер, но иногда он становится даже решающим. Дело в том, что для скрытия круглого воздушного канала понадобится больше пространства. Иногда это приводит к чрезмерной потере объема комнаты, иногда — к ухудшению дизайна. Наружное размещение, в свою очередь, сильно испортит фасад здания, чего не будет в случае с прямоугольной конструкцией.

Как выбрать

Доступный ассортимент включает большое количество моделей. Для ванной и туалета выделено 5 критериев, от которых следует отталкиваться. Во-первых — это диаметр воздуховода в помещении. Патрубок вентилятора в стандартных модификациях равен показателям 100, 125 и 150 мм. Второй фактор — наличие/отсутствие воздуховодов в самой комнате, а также их местоположение. Третий параметр, мощность влияет на совместимость с тем или иным санузлом, в зависимости от его площади и типа. Еще один критерий — защита от влаги. Для него выделили маркировку IP. Для сантехнического узла потребуются модели от IP30 и выше. В идеале лучше потратить дополнительные средства и приобрести вариант IP44. Он будет в герметичном кожухе с защитой от брызг. Еще один нюанс заключается в уровне шума. Если вытяжная система не издает звуков, в ванной будет намного комфортнее.

Среди вентиляционных систем есть модели с умным управлением.

Материалы и комплектующие

Вентиляцию собирают из воздуховодов прямоугольного или круглого сечения. В большинстве случаев она изготавливается из пластика или металла. В небольших ванных и туалетах вентилятор находится в отверстии в стене. В частных домах вентиляционную систему собирают из воздуховода (преимущественно под потолком) — обычно это трубы по 2,1 и 0,5 м. В такой конструкции сам вентилятор представляет собой встраиваемое или накладное устройство. Первый подвид применяют в сложных разветвленных системах. Накладные используют для работы в одной комнате. В комплекте с прямоугольными системами идут горизонтальные и вертикальные поворотные колени. Участки системы вентиляции скрепляют соединительными муфтами. Обратные клапаны, в свою очередь, предотвращают попадание насекомых и воздуха. Обычно в комплекте идут 4 дюбеля для наружной фиксации.

Самостоятельная установка

Ее проводят в 4 стадии:

  1. Подготовительный этап;
  2. Выбор места монтажа;
  3. Выбор схемы подключения;
  4. Непосредственно сама установка.

Сначала проводят подготовительные работы. Первым делом сравнивают диаметр вытяжного прибора и размер шахты — чтобы убедиться в том, что замеры были правильными. В случае чего поможет пластиковая трубка или гофра, а пустоты заделывают монтажной пеной. Узкое отверстие, напротив, расширяют перфоратором. Еще один момент — место установки. В ванной комнате нужно устранять в первую очередь горячий влажный воздух, поэтому идеальная точка находится напротив двери и в верхней части стены. В отдельном туалете место монтажа принципиального значения не имеет. В ванной/уборной алгоритм установки своими руками включает 5 пунктов. Во-первых, удаляют лицевую крышку. На участки, где вентилятор примыкает к стене, наносят жидкие гвозди, силикон или полимерный клей. Затем прибор вставляют электрическим двигателем и колесом с лопатками внутрь — полностью скрывая в стене. Корпус плотно прижимают и ждут, пока клей не схватится. Потом устанавливают москитную сетку, если она была в комплекте. В конце закрепляют лицевую крышку дюбелями или саморезами, после чего прокладывают кабель и подключают прибор к сети.

Для соединения проводов следует использовать клеммные колодки, а не «скрутки»!

Диагностика состояния вентиляции

Изменения в санузле начинают с диагностики состояния вентканалов. Для проверки тяги используют лист бумаги, зажигалку или зажженную спичку. В приточной системе бумага и пламя должны отдалиться от вентиляции, а в вытяжной — приблизиться. В любом случае при исправной работе каналов появится заметное движение. Улучшение тяги возможно после полной проверки вентиляционной трубы. После ремонтных работ там мог остаться мусор. Тягу прочищенного канала затем проверяют дважды: при закрытой и открытой двери. Во время монтажа возможны ошибки, которые обязательно отобразятся на работе системы. Речь идет о затруднениях в движении воздуха из-за неправильной установки, избыточном шуме в работе вентилятора, нарушении герметичности соединения шахты. Шумы могут мешать даже в жилом помещении, если вентиляционные трубы проходят через него.

Правила и советы по эксплуатации вытяжной системы

Нужна регулярная профилактика с целью не допустить поломки: с течением времени на лопастях скапливается грязь и пыль. По этой причине прибор не сможет работать на полную мощность, а в какой-то момент выйдет из строя. Простые превентивные меры включают осмотр на предмет засора и мытье лопаток. Эксплуатировать вентиляционную систему можно одновременно с бытовыми увлажнителями, очистителями, ионизаторами, кондиционерами. При децентрализованной системе механического воздухообмена с утилизацией теплоты устраняемого воздуха разрешается объединение вентиляции санузла с кухней. Ни при каких обстоятельствах не допускается совмещение вытяжного канала ванной или туалета с помещениями для стоянки автомобилей или коммуникациями топочных. Нормальная вентиляция и эксплуатация приточных и вытяжных систем возможна при температуре воздуха в помещении не ниже +18 °C.

Заключение

Системы вентиляции различают по пяти категориям: по способу побуждения движения, назначению, организации циркуляции, конструктивным характеристикам и сечению. Она бывает естественной и принудительной, вытяжной и приточной. Помимо этого — центральной, локальной, аварийной и противодымной. По конструкции — канальной и бесканальной. Форма сечения, в свою очередь, бывает прямоугольной и круглой. Для санузлов характерна повышенная влажность и быстрое изменение температуры, так что регулировка микроклимата будет кстати. Для помещения подбирают канальные приточные варианты. А вот выбор формы — вопрос сложный и комплексный. Перед покупкой и монтажом следует изучить строительные и санитарные нормы, согласовать размеры и определиться с местом установки. После этого выбирают схему подключения и производят крепление. Время от времени понадобится диагностика каналов.

Варианты улучшения вентиляции в квартире

Любое современное жилье, в том числе многоквартирные, построено с целью минимизировать в нем теплопотери. При использовании качественных теплоизоляционных материалов и сопутствующих технологий строительная проблема решается без особого труда. Но здесь возникает неожиданная проблема: хорошо изолированное помещение оказывается практически герметичным и непроветриваемым! А комфортное размещение в помещении без правильно организованной системы вентиляции просто невозможно.

Необходимость вентиляции в доме

Правила организации вентиляции в многоквартирных домах устанавливаются соответствующими разделами СНП. Согласно этим правилам, система вентиляции должна обеспечивать бесперебойную замену воздуха во всех хозяйственных и хозяйственных постройках - ванных комнатах, туалетах, совмещенных санузлах и кухнях.

Это связано не только с высокой влажностью атмосферы в этих комнатах, но и с почти постоянным присутствием в них человека, приводящим к загрязнению воздушных масс - каким бы чистым ни был этот человек.Загрязнение воздуха и высокая концентрация в нем влаги при отсутствии воздуха быстро приводит к очень неприятным последствиям:

  • Конденсация в окнах и их запотевание;
  • появление сырости и плесени;
  • распространение дурного запаха затхлости;
  • повреждение и разрушение всех предметов контакта с атмосферой;
  • Размножаются
  • патогенов;
  • плохое самочувствие людей в номере.

Эффективность естественной вентиляции

Согласно тем же СНиПам вентиляция в квартирах должна быть естественной, приточно-вытяжной: заменить уходящий через нагретый воздух через вентиляционные каналы, имеющиеся в дверных и оконных проемах, протечках, открытых окнах и др. «Естественное отверстие» здания выходит наружу на свежий воздух.Хотя в современных металлических дверях и пластиковых окнах таких протечек быть не должно в принципе - если какое-то изделие считается браком ...

Открывающиеся окна могут немного помочь в теплое время года, но зимой просто неуместны - с улицы «тянут» слишком холодный воздух, вместо комфортного теплого. Второй недостаток открытого окна - попадание в помещение даже грязи и пыли.

На последнем этаже эффективность естественной вентиляции сведена к минимуму.Причина в том, что для его нормальной работы высота вентканала (собственно дымохода) над вентиляционным отверстием должна быть не менее 2 м; Состояние последнего этажа тяжелое, особенно ввиду отсутствия чердачного помещения.

Развитие энергосберегающих технологий (и удержания тепла - в том числе) привело к несколько парадоксальной ситуации: без использования дополнительной, усиливающей тяги и аксессуаров в приточно-вытяжной вентиляции естественного типа в современных квартирах стало совершенно неэффективно!

Работа вентиляции в доме

Организация вентиляции квартиры

Аэрация и вентиляция квартир

Конкретный тип системы вентиляции выбирается исходя из существующих правил вентиляции, в зависимости от целевого вентилируемого помещения, объема и количества жителей.На сегодняшний день установлены следующие базовые стандарты:

  • на квадратный метр жилья должен поступать не менее 3 кубометров «воздуха» в час;
  • на одного взрослого должно быть не менее 30 кубометров свежего воздуха каждый час;
  • с электроплитой для кухонь ставка двухместная (60 м³ / час), с использованием газовых плит - трехместная;
  • Санузел достаточно для замены 25 кубометров воздуха в час;
  • туалетов и с / у совмещенного объема воздуха необходимо заменить больше - около 50 «Кубиков» за час.

видов вентиляции

По большому счету, способов вентиляции всего два - естественный и принудительный.

В первом случае стержень для циркуляции воздушных масс возникает естественным образом из-за разницы температур внутри и снаружи помещения. Проветривайте при переходе из помещения на улицу.

Принудительная вентиляция создается искусственно, с помощью электрического или механического вентилятора - при этом направление потока воздуха может быть любым, как от жилья на улицу (вытяжная вентиляция), так и с улицы в помещение (приточная вентиляция).К тому же эти две системы вентиляции - вытяжная и приточная - относительно легко объединить в единый блок. Узнайте о новинках в системах вентиляции.

Улучшение естественной вентиляции

Самый простой способ вентиляции, не требующий финансовых затрат и строительных работ - проветривание квартиры. Воздух, поступающий через открытые окна и попадающий в зазоры или щели дверных или оконных блоков, выводится из существующих воздуховодов в стенах многоэтажного дома.

Однако такой способ приемлем не всегда - особенно в сегодняшних, практически герметичных жилищах, в которых возможна «несанкционированная» подача воздуха с улицы в дом. Выход из положения - установить (врезать) в стенку специальный клапан подачи воздуха с регулируемым диаметром отверстия и отражающим козырьком.

Такие вентили устанавливаются на радиаторы и уровень, благодаря своим скромным (порядка 10 см в диаметре) размерам прекрасно вписываются в любой интерьер. Их рекомендуется оборудовать специальными обогревателями или хотя бы установить возле радиаторов отопления - так будет обеспечен хотя бы частично нагретый воздух, поступающий с холодных улиц.

К сожалению, при всей простоте и скорости монтажа данная система вентиляции имеет один существенный недостаток: ее эффективность практически полностью зависит от эффективности существующих воздуховодов. В холодное время года, когда разница между холодным наружным и теплым воздухом в помещении составляет несколько десятков градусов, такая система обеспечивает полноценный обмен качества воздуха; летом степень КПД минимальная ...

Кроме того, при естественной вентиляции невозможно контролировать и регулировать объем транспортируемого воздуха.Как следствие - микроклиматом в квартире управлять становится очень сложно или даже невозможно.

Применение приточно-вытяжных установок

При невозможности вывода воздуха естественно его откачивать механически, встраивая в вентиляционные отверстия воздуховоды. Однако в этом случае надежный контроль притока невозможен. И это вполне может привести к ситуации, когда свежего воздуха в квартире будет не хватать ...

Принудительная вентиляция типа

В таких случаях необходимо установить вентустановки, монтируемые в основной стене здания и состоящие из следующих компонентов:

  • вентилятор в корпусе;
  • патрон фильтра;
  • Устройство для подогрева приточного воздуха;
  • запорный вентиль.

Такое устройство имеет конструкцию, исключающую образование повышенного уровня шума при работе, и устанавливается в стене здания с отверстием соответствующего диаметра. После подключения к электросети блок начинает подавать силу в обслуживаемую квартиру свежим воздухом, старым как естественный или «веерным», протянутым через воздуховоды. При этом для обеспечения плавного движения атмосферного потока нижняя зона межкомнатных дверей сделана решетчатой ​​или хотя бы подрезанной на 1 ... 2 см.

Приспособление к системе приточной вентиляции квартиры дает возможность обеспечить круглогодичную подачу в помещение теплого (в случае системной плиты) свежего воздуха, исключая образование конденсата и рост плесени в корпусе.Но проблема регулирования объемного выхода из вытяжных воздуховодов на бытовом уровне, при ограниченных финансовых возможностях, практически не устранима - а при плохой тяге в вентиляционных каналах может образоваться застойная, «спортивная» атмосфера в помещениях.

Максимальный КПД системы вентиляции

Система вентиляции, лишенная всех перечисленных выше недостатков - Принудительная регенеративная приточно-вытяжная «вытяжка», обеспечивающая постоянную подачу свежего воздуха во внешнее пространство и соответствующий объем отвода отработанного воздуха по весу.Кроме того, с дополнительными элементами, система подачи воздуха также проходит многоступенчатую очистку.

Принудительная вентиляция с рекуперацией тепла - система достаточно сложная по конструкции и установке. Состоит из большого количества узлов и элементов, основные из них:

  • воздуховоды - подключаются к трубопроводной сети за счет принудительного вытеснения воздушных масс;
  • вентиляторы, обеспечивающие движение воздушных потоков;
  • воздухозаборников;
  • клапаны воздушные, предотвращающие попадание наружного воздуха в помещение при массовом отключении от системы вентиляции;
  • фильтроэлементов;
  • нагревает воздухонагреватель;
  • Рекуператоры
  • ;
  • устройство шумоподавление;
  • вентиляция и форточки;
  • элементов автоматической защиты от перегрева;
  • Система управления
  • и алгоритм ее работы, определяющие датчики и регуляторы...

Используемый при работе принцип работы такой системы рекуперации (восстановления) энергии позволяет, нагревая поступающий воздух из выходных воздушных масс, снизить в зимнее время потребление энергозатрат на 70 ... 80%!

Приточно-вытяжная система принудительного типа

Ступенчатое приточно-вытяжное устройство

Проектирование системы вентиляции

начинается со всестороннего анализа целесообразности и необходимости ее использования в квартире. При этом определяется эффективность существующей системы, возможность ее улучшения или необходимость полного перевода на «принудиловку», проводится проверка устройства дополнительных вентиляционных каналов.

Расчет оптимальной системы вентиляции выполняется для каждого помещения отдельно; исходя из всех данных, выберите тип системы вентиляции для данной квартиры. Таким образом подготовлен контур вентиляции, в котором указаны все основные технические параметры проектируемой системы:

  • отслеживание воздуха;
  • точная длина и воздуховоды;
  • расположение всех задействованных систем вентиляции;
  • точное расположение используемых устройств управления запорными;
  • габаритов растений;
  • наименование и количество необходимых материалов.

Для получения гарантии все работы как по проектированию, так и по монтажу системы вентиляции должны выполняться опытными специалистами - только вентиляция в квартире будет эффективной, а климат не будет представлять опасности для здоровья человека!

Воздухообмен в квартире

вентиляция кухни

Устройство вентиляции на кухне осложняется необходимостью не только снижения влажности воздуха, но и его очистки от различных запахов. В какой-то степени ручка этих объективов установлена ​​над вытяжками на плите, но только очень незначительно...

Организация принудительной вентиляции вытяжками неэффективна - указанный в этом бытовом приборе вентилятор маломощен и способен «стравливать» очень малый объем воздуха. Вытяжки достаточно, чтобы удалить пар прямо над плитой - но только. Не спасает положение даже устройство рециркуляционного типа, при котором «захваченный» воздух очищается через систему фильтров и отводится обратно в помещение - маловато для всей объемной производительности таких кухонных вытяжек.

Эффективная вентиляция на кухне возможна только путем создания полноценной системы вентиляции.Следует учитывать, что вместимость, встроенная в стены вентиляционных каналов многоквартирных домов, из-за их небольшого сечения (13х13 см) невелика и не превышает 300 куб. м в час (Обычно тяжело дожить до 160 куб.м / час ...). Самостоятельная установка слишком мощной «принудиловки» нарушит всю вентиляционную систему многоквартирного дома ...

Единственный способ самостоятельно улучшить систему естественного вывода воздуха из кухни - установка канальных вентиляторов в имеющийся вентканал небольшой мощности.Во многих случаях это позволяет с минимальными финансовыми и трудовыми затратами создать в помещении идеально приемлемый микроклимат.

Проверить исправность системы вентиляции

ориентировочно, но быструю проверку работоспособности имеющейся вентиляции в квартире можно провести с помощью обычного листка бумаги или зажженной спички. Если открыть одну из имеющихся в квартире форточок (любую) и поднести к ней бумагу - при более-менее исправной вентиляции она должна «цепляться» за решетку.Пламя спички должно втягиваться в канал.

Более точно определить эффективность вентиляции можно с помощью анемометра - прибора, предназначенного для определения скорости воздушного потока. На основании его показаний и зная поперечное сечение, можно рассчитать проходящего вентканала за час через проход воздуха количество. Но, к сожалению, доступность этого метода намного ниже, чем у предыдущего.

Видео:

Видео:

Вентиляция ванных комнат - Институт домашней вентиляции

Ниже приведены инструкции по вентиляции больших и малых ванных комнат с использованием периодической или непрерывной вентиляции.

Маленькие комнаты:
Для ванных комнат площадью до 100 квадратных футов HVI рекомендует, чтобы вытяжной вентилятор производил 1 куб. Фут / мин на квадратный фут (примерно восемь воздухообменов в час) для надлежащей вентиляции ванной комнаты.

Пример:
Санузел 8х5 футов (потолки 8 футов). Умножаем 8 x 5 = 40 кв. Футов
Площадь санузла 40 кв. Футов
Минимальная рекомендация - 1 куб. Фут / мин на квадратный фут - вентилятор мощностью 40 куб.

Большие номера:
Для ванных комнат площадью более 100 квадратных футов HVI рекомендует интенсивность вентиляции, основанную на количестве и типе имеющихся светильников, в соответствии со следующей таблицей:

Туалет 50 куб. Футов в минуту
Душ 50 куб. Футов в минуту
Ванна 50 куб. Футов в минуту
Гидравлическая ванна 100 куб. Футов в минуту

Примечание: Закрытые туалеты должны иметь открывающееся окно или вентилятор для вентиляции.

Пример:
Ванная 20х12 футов. Есть ванна (без форсунок), душевая кабина, закрытый туалет.

Для каждого приспособления требуется 50 куб. Футов в минуту:
Ванна 50 куб. Футов в минуту
Душ 50 куб. Футов в минуту
Туалет 50 куб. Футов в минуту
Всего 150 куб. Футов в минуту

У вас есть 2 варианта:

  1. Установите вентилятор 50 куб. Футов в минуту над ванной, один в душе и в туалете. Этот метод очень эффективен и обеспечит вентиляцию там, где это необходимо, и тогда, когда это необходимо.
  2. Другой вариант - установить один вентилятор 150 куб. Футов в минуту. Затем воздух проходит через всю комнату и выпускается в центральном месте.

Расположение точек выпуска:
Обычно точки выпуска должны располагаться над душем или ванной или рядом с ними, а также в закрытом санузле.

При закрытых окнах отработанный воздух будет заменяться подпиточным воздухом из соседних комнат или регистрами системы принудительного обдува. HVI рекомендует располагать точки вытяжки подальше от приточного воздуха, чтобы приточный воздух проходил через комнату.Двери ванных комнат должны быть подрезаны, чтобы воздух для макияжа попадал в комнату.

Продолжительность вентиляции:
HVI рекомендует оставить вентилятор включенным на 20 минут после посещения туалета. Таймер - хорошее решение, позволяющее вентилятору автоматически выключаться в нужное время. Для парового душа лучше всего иметь в парилке отдельный вентилятор, который можно включать после использования.

Постоянная вентиляция:
В качестве альтернативы, вентиляция также может быть обеспечена на постоянной основе с другой скоростью.Это может дополнять использование вентиляторов для обеспечения рекомендованных значений HVI.

Воздухообмен и необходимость вентиляции в туалете

Современный, хорошо функционирующий сухой туалет не имеет запаха и приятен в использовании. Правильно функционирующий сухой туалет требует соблюдения определенных основных правил при строительстве, установке и выборе техники.

Воздухообмен в сухом туалете

Согласно основному принципу воздухообмена в сухом туалете, большое количество воздуха выходит из помещения через сиденье унитаза и вентиляционную трубу на крышу.Имеет смысл направить замещающий воздух в нижнюю часть туалетной комнаты, например, оставив узкую щель под дверью.

От бачка унитаза на крышу идет прямая вентиляционная труба. Закройте трубу подходящим проходным уплотнением на потолке. Избегайте изгибов вентиляционных труб, так как любые изгибы будут препятствовать свободному потоку воздуха. Если вы должны сделать изгибы в вентиляционной трубе, мы рекомендуем не делать более двух изгибов и с уклоном менее 45 градусов.

Если вам нужно было сделать несколько изгибов в вентиляционной трубе, вы можете при необходимости усилить циркуляцию воздуха с помощью вентилятора.

Если вы устанавливаете унитаз в помещении, стоит улучшить вентиляцию с помощью отдельного вентилятора. В противном случае камины и вытяжные вентиляторы печей могут отклонить поток воздуха из туалета в неправильном направлении в жилое пространство. В квартирах с механической вентиляцией целесообразно совмещать вентиляцию туалета с механической вентиляцией.

Вентиляторы

Для облегчения вентиляции в сухом туалете можно установить вентилятор с электроприводом. Вентилятор установлен в вентиляционной трубе внутри туалета.

Вытяжной вентилятор Biolan подходит для туалетов:

  • Компостный туалет
  • Сухой туалет Komplet
  • Сухой туалет с разделителем

По желанию, вентиляция туалета может быть улучшена путем установки ветряного вентилятора в конце воздуховода на крыше.Ветряной вентилятор устанавливается непосредственно на трубу диаметром 75 или 110 мм.


Вентиляторы из ПВХ | Производители вентиляторов из ПВХ

Окна из ПВХ-вентилятора

Окна из ПВХ-вентилятора - это окна из ПВХ, которые можно открывать внутрь / наружу с помощью петель Вентилятор на раме. Наши окна uPVC Ventilator имеют створки, которые придумывают обновленный современный вид и построены с использованием высококачественного оборудования Ventilator, чтобы сделать их очень простыми в эксплуатации и прослужить намного дольше, и его даже можно настроить для открывания внутри и снаружи .Окна UPVC Ventilator подходят для различных мест, где можно захотеть насладиться красивыми пейзажами на открытом воздухе.

Окна Upvc Ventilator обычно изготавливаются из прочных материалов, которые обладают очень удивительными теплоизоляционными, а также акустическими свойствами. Эти окна UPVC очень красиво сочетаются с множеством точек запирания и обеспечивают полную безопасность. Такие двери лучше всего подходят для вентиляции дома.Это связано с тем, что его можно разместить таким образом, чтобы они могли ловить ветер и, следовательно, направлять его внутрь вашего дома.

  • Weatherseal предлагает идеальное вентиляционное окно в вашем оконном пространстве. Вентиляторы - лучший вариант для ванной, узких оконных пространств. Вентиляторы оснащены решетками для вентиляции.
  • Вентиляторы Weatherseal оснащены фиксированными и подвижными жалюзи в зависимости от требований заказчика. В основном предпочтительными стеклами для проветривателей являются стекло с булавочной головкой, матовое стекло.
  • На вентиляторы можно установить вытяжной вентилятор. Weatherseal обеспечивает установку вытяжного вентилятора в зависимости от его размера.
  • Вентиляторы имеют систему дренажных щелей, через которую дождевая вода выходит наружу. Вентиляторы усилены прочностью из стали GI толщиной 1,5 мм.
  • Weatherseal предлагает вентиляторы с различными опциями, такими как вытяжной вентилятор с жалюзи, вытяжной вентилятор без жалюзи, жалюзи с фиксирующим стеклом и т. Д.
  • Мы предлагаем 20-летнюю гарантию на вентиляторы.
  • Вентиляторы не имеют вариантов ручки.

Преимущества дверей для вентиляторов из ПВХ:

  • Они имеют вид современного современного профиля soft line.
  • Weatherseal upvc Вентиляционные окна имеют разные цветовые профили.
  • Состоит из вариантов внутреннего остекления, которые варьируются от некоторых размеров.
  • Самые последние лучшие в своем классе климатические уплотнения.
  • Делает дверь полностью открытой, то есть на 100%.
  • Хорошо подходят французские окна для балконов и веранд.
  • На выбор одно- или многоточечные устройства запирания, обеспечивающие существенную альтернативу с высоким уровнем безопасности.
  • Встраиваемое отделение для оборудования для шарниров, фиксаторов и т. Д.
  • Стандартное крепление оборудования в стальные укрепления.
  • Профиль камеры для лучшего качества и защиты.
  • Размерная опора для дополнительного качества
  • Подходит для узкого оконного пространства.
  • Обеспечивает максимальную вентиляцию, но не допускает попадания дождевой воды.
  • Вытяжной вентилятор.
  • Опция подвижных жалюзи.

Эти окна для вентиляторов Upvc являются выдающимся типом дверного оборудования, особенно для тех, кому нужно уловить воплощение очарования старого стиля. Эти окна для вентилятора ПВХ из ПВХ идеально подходят для мест, где вам нужны прекрасные непрерывные перспективы на открытом воздухе. Эти подъезды прекрасно подходят для освобождения пространства, впуска наружного воздуха и наполнения вашего дома нормальным солнечным светом, поскольку они способны открыть всю массу вашего дома.

Независимо от причины, по которой у вас есть входные двери для вентиляторов, элемент weatherseal дает действительно великолепный вариант для французских или дворовых проходов. Они имеют ультратонкие линии обзора, что придает помещениям современный, чистый вид, и доступны в широком выборе конфигураций открывания и различных цветов.

ИЗМЕРЕНИЯ ВЕНТИЛЯЦИИ В КОМБАЙНЕ С ИЗМЕРЕНИЯМИ КОНЦЕНТРАЦИИ ЗАГРЯЗНЕНИЙ ДИСКРИМИНАЦИЯ МЕЖДУ ВЫСОКИМИ УРОВНЯМИ ВЫБРОСОВ И НЕДОСТАТОЧНОЙ ВЕНТИЛЯЦИЕЙ

Что такое отбор кандидатов

Что такое Canddate Samplng Допустим, у нас есть проблема с несколькими классами или несколькими метками, где каждый пример передачи (x, T) состоит из контекста x небольшого (mult) набора целевых классов T из большого обратного L из возможных

Дополнительная информация

L10: Анализ линейных дискриминантов

L0: Lnear dscrmnants analyss Lnear dscrmnant analyss, два класса Lnear dscrmnant analyss, классы C LDA vs.PCA Lmtatons LDA Варианты LDA Другие методы редукции параметров CSCE 666 Pattern Analyss

Дополнительная информация

J. Parallel Distrib. Comput.

J. Parallel Dstrb. Comput. 71 (2011) 62 76 Содержание доступно на сайте ScenceDrect J. Parallel Dstrb. Comput. домашняя страница журнала: www.elsever.com/locate/jpdc Размещение сервера Optmzng в управляемых системах n

Дополнительная информация

ПОЛИНОМЫ БЕРНШТЕЙНА

On-Lne Geometrc Modelng Notes ПОЛИНОМЫ БЕРНШТЕЙНА Кеннет И.Joy Vsualzaton и Graphcs Research Group Департамент компьютерной Scence Unversty из Calforna, Davs Overvew Полиномы чрезвычайно полезны

Дополнительная информация

Метод наименьших квадратов Метод наименьших квадратов.

Цель: измерить (определить) неизвестное количество x (значение RV X) Реальное значение: n результатов: y 1, y 2, ..., yj, ..., yn, (измеренные значения Y 1 , Y 2, ..., Y j, ..., Y n) каждый результат s обременен

Дополнительная информация

всего A A реагирования всего A A r eag

Глава 5 Стандартные аналитические методы Глава 5 Обзор 5 аналитических стандартов 5B Анализ сигнала (S итого) 5 Определение качества (k) 5D L Вблизи Регрессона и альбратона 5E замена реагента

Дополнительная информация

ГЛАВА 14 ПОДРОБНЕЕ О РЕГРЕССИИ

ГЛАВА 14 БОЛЬШЕ О РЕГРЕССИИ В главе 5 мы узнали, что часто прямая линия описывает образец отношения между двумя количественными переменными.Например, в примере 5.1 мы исследовали relatonshp

Дополнительная информация

Закон индукции Фарадея

Введение в Закон Фарадея об Индуктоне В этой лаборатории вы будете изучать Закон Фарадея с помощью палочки с колечком, который проходит через магнитное поле. Вы также изучите преобразование механической энергии в электрическую энергию

. Дополнительная информация

Расчет весов выборки

Perre Foy Statstcs Canada 4 Расчет весов выборки 4.1 ОБЗОР Дизайн основной выборки, использованный в TIMSS Populatons 1 и 2, представлял собой двухэтапную структуру стратфайлового кластера. 1 Первая ступень образца

Дополнительная информация

Синтез реалистичных изображений

Realstc Image Synthess - комбинированная выборка и отслеживание пути - Phlpp Slusallek Karol Myszkowsk Vncent Pegoraro Overvew: сегодня комбинированная выборка (выборка с множественной важностью), рендеринг и измерение в случайном порядке

Дополнительная информация

ИССЛЕДОВАТЕЛЬСКИЙ ДОКУМЕНТ

Резервный банк Австралии ДОКУМЕНТ ОБ ИССЛЕДОВАНИИ КОНКУРЕНЦИЯ МЕЖДУ ПЛАТЕЖНЫМИ СИСТЕМАМИ Джордж Гарднер и Эндрю Стоун RDP 2009-02 КОНКУРЕНЦИЯ МЕЖДУ ПЛАТЕЖНЫМИ СИСТЕМАМИ George Gardner and Andrew Stone Research

Дополнительная информация

Создание эскизов потоков выборочных данных

Потоки выборочных данных Sketchng Флорн Русу, Алн Добра Отделение CISE Unversty, Флорда Ганесвлле, Флорида, США frusu @ cse.ufl.edu [email protected] Abstract Samplng s используется в качестве универсального метода для уменьшения

Дополнительная информация

АНАЛИЗ ВЗАИМООТНОШЕНИЙ МЕЖДУ КАЧЕСТВОМ, ВРЕМЕНИ И СТОИМОСТЬЮ ПРИ ПРИНЯТИИ РЕШЕНИЙ УПРАВЛЕНИЯ ПРОЕКТАМИ

АНАЛИЗ ВЗАИМООТНОШЕНИЙ МЕЖДУ КАЧЕСТВОМ, ВРЕМЕНИ И СТОИМОСТЬЮ ПРИ ПРИНЯТИИ РЕШЕНИЙ УПРАВЛЕНИЯ ПРОЕКТОМ Мэтью Дж. Лбератор, Департамент управления и операций, Вланова Унверсти, Вланова, Пенсильвания, 19085, 610-519-4390,

Дополнительная информация

Вероятностная теория когерентности

Вероятностная теория когерентности БРЕНДЕН ФИТЕЛЬСОН.Мера когерентности C. Пусть E - набор из n пропостонов E, ..., E n. Мы ищем вероятностную меру C (E) степени когерентности E. Интуитивно мы хотим

. .
