Включатель или выключатель света как правильно: этимология — Включатель или выключатель? — ИНВЕСТИЦИОННЫЙ ПОРТАЛ ВОЛГОГРАДСКОЙ ОБЛАСТИ

13.02.2019

Содержание

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Установка выключателя осуществляется не только как удобно (нравится), но так же таким образом, чтобы по нему было видно включен он или отключен сейчас. На данный момент нет нормативных документов, где бы четко было прописано правильное положение выключателя, и как он должен включаться и отключаться. В этой статье речь пойдет о том, как все-таки правильно располагать выключатель. Итак, начнем.

Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники : конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.

yandex.ru

Это обусловлено тем, что в случае нештатной ситуации «дернуть» рычаг вниз гораздо быстрее и легче, чем переводить его вверх.

Кроме этого именно такое расположение обеспечивает дополнительную защиту от самопроизвольного включения, например, если на него случайным образом окажет воздействие посторонний предмет.

А уже положения рубильников регламентируется правилами ПУЭ, а конкретно пункт 4.1.9, который звучит следующим образом:

yandex.ru

Давайте посмотрим на автоматические выключатели, они выполнены следующим образом: расположение «флажка» вверх указывает на то, что автомат включен. Об этом так же могут информировать надписи и цветовая маркировка.

А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.

Таким образом, питание подводится сверху, а потребитель подключен снизу.

Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:

Из этого можно вывести следующее правило:

Вверх – включаем, вниз — выключаем.

Таким образом, монтаж будет технически грамотным.

А это значит, что и выключатели света должны монтироваться аналогичным образом.

Но современный рынок наводнен выключателями разнообразных конструкций: клавишные, сенсорные, поворотные и футуристические выключатели. Именно по этой причине перед установкой нужно внимательно изучать документацию, где должно указываться нормальное положение выключателя и его ориентация в пространстве.

yandex.ru

Скажем так, признаком хорошего тона является такое подключение выключателя, когда переводом клавишей вверх происходит включение, а перевод клавиши вниз происходит отключение.

Заключение

Итак, теперь можно ответить на вопрос в заглавии нашей статьи: выключатель должен включаться переводом клавиши вверх. Но это не жесткая рекомендация, а, так сказать, правило хорошего тона при монтаже.

Вы же можете в своем доме избрать другой вариант, самое главное, чтобы в доме соблюдалось единообразие, то есть, если приняли решение, что у вас выключатели включаются переводом клавиши вниз, то так должно быть во всем доме.

Если статья оказалась вам полезна, или интересна, то оцените лайком. Спасибо за ваше внимание!

Выключатель с подсветкой. СЕКРЕТ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ

Схема двойного выключателя с подсветкой

Простая вроде схема подсветки обыкновенного выключателя в темноте на поверку оказывается массовым обманом. То что схема проста это понятно, но какие номиналы деталей и как её грамотно составить описать никто не решается.
Придется разобраться с этим простым и одновременно сложным вопросом.

Схема подсветки настенного выключателя

Что сложного установить паралельно выключателю неонку с резистором или светодиод с выпрямителем и ограничителем тока? Но и тут возникает масса недоразумений даже у опытных электриков с образованием. Установив фабричный или самодельный выключатель с подсветкой, многие через недельку его убирают по причине светящихся в темноте при выключенном свете лампах экономках (светодиодных, филаментных и газоразрядных).

Схема подсветки выключателя для малопотребляющих ламп

Некоторые лампы при выключении таким подсвеченным выключателем , начинаю стробить — моргать переменными вспышками или мерцать в такт неведомой мелодии.

Схема подсветки светодиодами выключателя

Используя такую схему светодиодной подсветки вы увеличиваете ток через лампу, тем самым провоцируя её нежелательные свечения и моргания. Так ставить диоды на встречу довольно глупо!

Реальная схема выглядит вот так

Светодиодная подсветка выключателя

Попытка найти хоть у оного «электронного мудреца» пояснение схем и номиналы ламп на которые они рассчитаны к успеху не ведут. Поколение знатоков электричества воспитанное на Топовых популярных блогах и каналах напрочь утратил способность к аналитике и размышлению. Как результат массовое копирование старых , часто ошибочных , схем и описаний преподносимое с великим апломбом как открытие и ноу-хау.

Свечение выключенной лампочки

Пояснение получилося долговатое, но тему я постарался развернуть основательно и поучительно. Надеюсь смысл схем и решений вам не показался заумным и малопригодным для практики.

Удачи в творчестве и не забывайте проверять практикой любые теории!!!!

Выключатель, как подключить.

Схема подключения выключателя света с одной клавишей

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела.

Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее.

На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
Второй этап — практика. Возьмём инструменты и приступим к работе.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

бронзовый провод — фазный
синий провод — нейтральный
желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

Трёхжильный шнур питания направляется к следующему переключателю.
Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

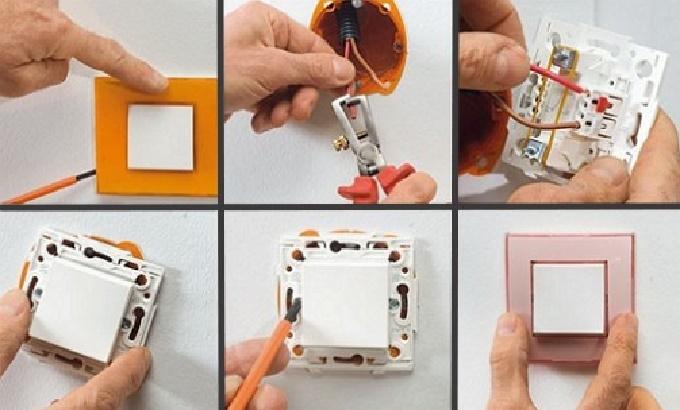

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

Может не быть 3-проводного кабеля для подачи к другой лампе.
Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Обратите внимание

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включатель выключатель света. Как правильно подключить выключатель света

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

Выключатель двухклавишный. Подключаем двойной выключатель правильно

Основное назначение выключателя двухклавишного исполнения — это включение и отключение света разных групп осветительных приборов. Например, можно с одного выключателя производить включение и отключение света в коридоре и ванной (если санузел раздельный), включение или отключение света в коридоре и на улице и т.п. Как говорится, вариантов применения много. В этой статье я подробно рассмотрю всю последовательность подключения двухклавишного выключателя на два разных светильника.

Схема подключения

По своей сути схема подключения двух клавишного выключателя практически ничем не отличается от схемы коммутации одноклавишного выключателя, так как двухклавишный просто напросто совмещает в одном корпусе два одноклавишных коммутационных аппарата.

Необходимый инвентарь

Итак, для успешного подключения нам с вами потребуется:

1.Выключатель. Выбирается под ваш интерьер и может быть как скрытого, так и внешнего вида монтажа.

2. Распределительная коробка. Непосредственно в ней и будет происходить так называемая расключка, также бывает внешнего и скрытого исполнения.

3. Соединительный кабель. Учтите такой момент, что от светильников в распределительную коробку будут идти двухжильные кабеля (в случае двухпроводной сети), то от распределительной коробки к выключателю должен идти трехжильный провод. А если у вас реализована трех проводная сеть, то от коробки до выключателя должен идти четырехжильный кабель.

4. Светильники.

5. Паяльник или вагоразъемы, или гильзы, или сварочный аппарат. Так как, согласно правилам, использовать обычную скрутку в распределительной коробке нельзя, необходимо выбрать один из разращенных способов соединения в коробке (в статье будет использована пайка).

Примечание. Прежде чем приступать к непосредственному монтажу внимательно изучите сам выключатель. Большинство производителей на внутренней стороне рисуют схему подключения, согласно которой там, где один вход, подключается фаза, идущая от распределительного щитка. А в том месте, где два выхода, сажаются коммутируемые фазы, уходящие на светильники.

Выполняем монтаж

Итак, мы с вами приобрели необходимые компоненты и уже подготовились к непосредственному монтажу. Но не спешите, если питающая линия находится под напряжением. Обязательно нужно ее отключить. Для этого в щитке отключаем автомат, питающий именно эту комнату, если такого нет, то отключаем общий автомат. Вот теперь можно приступать к работе.

Итак, в нашей с вами коробке встретились четыре кабеля. Причем по белому проводу, пришедшему от щитка, поступает фаза, а по синему ноль.

Таким образом, схема соединения проводов будет такова:

Сразу соединяем в общий узел нули (синие провода), идущие со светильников с нулем, пришедшем от распределительного щитка.

Затем провод, оный был подключен к общему контакту выключателя (в нашем случае это провод белого цвета), соединяем с фазой, пришедшей со щита. А вышедшие с выключателя коммутированные фазные провода соединяем с фазами наших с вами светильников. Синий провод соединяем с белым одного светильника, а желто-зеленый с белым другого светильника.

Важно. Необходимо, чтобы через выключатель коммутировался именно фазный провод, так как это обеспечит дальнейшее безопасное использование и обслуживание проводки.

Теперь нам нужно проверить правильность подключения и работу светильников, для этого подаем питание и смотрим на работу светильников.

Если все собранно правильно и корректно работает, то обратно отключаем автомат и пропаиваем наши скрутки. Затем изолируем жилы и аккуратно укладываем в распределительной коробке.

Вот и все, работу можно считать выполненной. Если статья оказалась Вам полезной, то ставьте палец вверх и делитесь статьей. Спасибо за внимание.

Видео как подключить выключатель

Вверх или вниз — Как правильно установить выключатель света?

11.10.2019

Можно заметить, что в большинстве помещений независимо от их назначения выключатели установлены одинаково. Речь идет о нормальном положении включено и выключено. Обычно при нажатии на верхнюю часть клавиши происходит включение света. Нижнее положение прерывает подачу питания на приборы освещения. Стоит ли считать, что это единственный способ реализации включения и выключения света? В действительности, нет. Строгих требований не существует. Поэтому давайте разберемся, как правильно установить выключатель света – вверх или вниз.

Практически всегда электрики устанавливают фурнитуру так, чтобы включение происходило при нажатии вверх. Производитель электротоваров редко сообщает об этом в инструкции. Поэтому ситуацию можно рассматривать не как строгое требование, а как признак хорошего тона среди электриков. На эту тему можно привести еще один пример неписанных правил мастеров: в розетке фаза справа, а «ноль» слева. У сантехников тоже есть свои традиции, когда горячая вода справа, а холодная слева.

При выборе расположения фурнитуры стоит учитывать дизайн фурнитуры. Выключатели Шнайдер и другие известные бренды могут иметь текстуру или узор.

Можно сделать вывод, что расположение кнопок определяется предпочтениями установщика и требованиями заказчика. На практике расположение фурнитуры может быть даже горизонтальным, если это удобно пользователю. Можно купить выключатель, конструкция которого предполагает именно такой монтаж. Обычно это связано с дизайном конкретной электрофурнитуры.

Нормативные документы

Не существует нормативных документов, которые регламентирует установку выключателей света. Если изучить документ под названием «Правила устройства электроустановок (ПУЭ)», можно отыскать информацию, которая касается рубильников. Согласно пункту 4.1.9, аппарат должен устанавливаться так, чтобы предотвратить самопроизвольное включение под воздействием силы тяжести.

Это значит, что выключатель должен включаться вверх. Требование обусловлено необходимостью предотвращения нештатных ситуаций. Например, упавший на рубильник предмет разомкнет цепь, и от этого никто не пострадает. Также в нештатной ситуации опустить рычаг вниз под своим весом намного проще, чем поднять его.

Автоматические выключатели также предполагает подачу электрического тока при поднятии флажка в верхнее положение. Здесь можно заметить, что поднятие требует большего усилия чем спуск. Даже старые «автоматы» с двумя кнопками имеют маркировку, где верхняя кнопка включает подачу тока, а нижняя прерывает.

Положение выключателя определяется по аналогии с рубильниками и «автоматами». Это позволяет отключить питание в экстренной ситуации, не задумываясь о конструкции устройства.

Устанавливая выключатели Legrand, можно заметить, что производитель указывает расположение ввода и вывода фазного провода. Поскольку электропроводка прокладывается по стандартной схеме, ввод расположен снизу, а вывод сверху. На декоративную часть корпуса многие производители наносят надписи «ON» и «OFF», «I» и «O» или «Вкл» и «Выкл».

Как лучше поставить выключатель

Ориентация электрической фурнитуры зависит в основном от персональных предпочтений. Правильно ставить выключатель, включать который наиболее удобно. Желательно, чтобы во всех комнатах положение клавиш было одинаковым. При выборе фурнитуры стоит учитывать ее конструкцию, форму, опции. Некоторые модели имеют подсветку. Обычно светодиод расположен на верхней части кнопок.

Производители выпускают фурнитуру с поворотным механизмом, сенсорной панелью или в ретро стиле. Каждая модель имеет особенности, и чтобы сделать их эксплуатацию комфортной, необходимо учитывать эти нюансы.

В заключение можно сказать, что несмотря на общепринятые стандарты, отталкиваться можно от своих предпочтений. Правилами устройства электроустановок или ГОСТами положение выключателя не регламентируется.

Выключатель или переключатель: выбираем то, что надо

Сегодня мы с вами рассмотрим интересную тему, разберёмся, какие бывают выключатели и переключатели, что это такое, и с чем это «едят». Существует масса выключателей, среди которых встречаются абсолютно невероятные виды. Тут и одноклавишные, двухклавишные и даже трехклавишные выключатели, проходные, сенсорные и вообще великое множество вариантов исполнения. Также существует масса вариантов дизайна, цвета, формы и прочих факторов, влияющих на внешний вид выключателя. Также они бывают открытой и скрытой проводки, но обо всем по порядку.

Первое, о чем мы сегодня поговорим — это разница между выключателем и переключателем. Если говорить простым языком, выключатель либо включает, либо выключает, переключатель соответственно переключает. Если чуть более научно, то в выключателе происходит коммутация фазы, проходящей через него к светильнику. А переключатель переключает две цепи между собой. Если имеет проходное исполнение, то может переключать три цепи между собой. Но это огромная редкость, так что об этом говорить не будем сегодня. То есть, нажимая на выключатель, у нас включается свет, а внутри соединяется фаза. Если нажать на него еще раз — свет погаснет, так как фаза разомкнется. Если же мы щелкаем по переключателю, то у нас загорается свет. А теперь на секундочку представим, что мы в этот момент находимся в коридоре, хотя нет, лучше в спальне. О спальне думать приятнее, да и вообще это волшебное место. Итак, у нас очень большая спальня, и на входе в нее стоит переключатель…

И у кровати тоже стоит переключатель. Зачем, спросите вы? Ответ на самом деле прост. Включив свет одним переключателем на входе, вы можете, не вставая с кровати, выключить его с кровати другим. Опять ничего не понятно? Объясняю. Переключатели соединены между собой двумя проводами, через которые можно замкнуть фазу. Соответственно, есть два пути, через которые можно соединить цепь. И есть две точки, в которых можно замкнуть или разомкнуть цепь. Как это работает? Спросите вы. На самом деле это просто, переключатель ничего не размыкает, он лишь переключает между собой те два провода, которые их соединяют. Вот и получается, что в одном положении переключатель соединяет провод, который соединен другим переключателем в цепь, и свет загорается. А лежа на кровати, вы переключаете ток на другой провод, который не соединен с другой стороны и свет гаснет. Вот такая сложная простая схема.

Ещё одним немаловажным фактом является то, что существуют переключатели, а существуют проходные выключатели. Хотите, поведаю страшную тайну? Уверены, что хотите? Это одно и то же. Да, да, вы не ослышались. Проходной выключатель и переключатель — это одно и то же, и даже имеют совершенно одинаковую схему подключения.

Давайте теперь поговорим о том, какие бывают варианты выключателей. Бывают, как мы уже с вами говорили, одноклавишные, двухклавишные и трехклавишные выключатели. И с ними как раз все предельно ясно. В зависимости от количества клавиш, к нему можно подключить несколько светильников. Или, например, можно сделать включение люстры в три этапа. Также бывают выключатели с ползунковым переключателем, помните раньше на старых светильниках такие были? Или, например, выключатели, которые нужно тянуть за веревочку помните?

Дальше особняком стоят новомодные способы включения света. Бывают выключатели, реагирующие на освещенность комнаты или на движение, также некоторые выключатели реагируют на шум. Правильно такие варианты выключателей называются датчиками. Но это скорее для подъездов, мест общего пользования, редко кто использует их в квартире. Представьте, вы смотрите телевизор в комнате, в которой установлен выключатель с датчиком, например, движения, это получается вам нужно постоянно двигаться. И поэтому такие способы управления светом не популярны в квартирах и частных домах, зато безумно популярны в ЖКХ, так как берегут энергию.

Далее к новомодным выключателям модно отнести сенсорные выключатели. Это выключатель, который замыкает или размыкает сеть при прикосновении. Конструкция на самом деле не сложная. Такой Выключатель состоит из сенсорной панели, которая при нажатии сигнализирует на специальную полупроводниковую схему о том, что нужно замкнуть цепь, и она ее замыкает. То же самое происходит и при выключении только в обратную сторону.

Еще один очень интересный выключатель, это выключатель с дистанционным управлением. Такие выключатели сейчас семимильными шагами идут к своей популярности. Для дистанционного управления таким выключателем вашему яблоку или зеленому роботу придется обзавестись специальным приложением. Заходя в это приложение с другого конца планеты, вы сможете контролировать включение света и вообще абсолютно любые процессы в доме. Такие системы называются умным домом, а это совсем другая история. Есть и более простые варианты, это выключатели с пультом управления. То есть в стену встроен выключатель, но на нем нет кнопок, как так? А вот так. Кнопки находятся на пульте, который находится у вас в руке, и с него вы управляете выключателем. Последнее время набирают популярность люстры с пультом.

Еще одним вариантом выключателя является диммер. Диммер — это устройство, которое устанавливается вместо выключателя, в такой же точно подрозетник. Но это не простое устройство, а волшебное. Шутка. На самом деле диммер регулирует мощность, подаваемую на лампу, и тем самым вы можете регулировать яркость ламп. Представляете, у вас в комнате может быть свой восход и закат? А если у вас есть дети и они любят устраивать домашние театральные представления, то вы сможете осветить эти представления почти профессионально.

Стоит внимательно отнестись к выбору диммера. Не стоит покупать дешевые диммеры, так как они либо не будут регулировать яркость, но мало того, могут еще и портить лампы. Другим немаловажным фактом является то, что не все лампы подходят к диммеру. Тут либо лампочки «Ильича», либо специальные энергосберегающие и светодиодные. Но даже специальные люминесцентные лампы не рекомендуется использовать с диммером, так как это сокращает их срок службы. Плюс такие лампы — редкость их сложно найти, и стоят они «как мост чугунный» простите за такое сравнение. Гораздо лучше покупать сразу светодиодные лампы и забыть про их замену на долгие годы. Главное при покупке обратите внимание на коробку лампы, она должна быть совместима с диммером.

И последнее, о чем мы сегодня поговорим, это дизайн выключателей. Стоит отметить, что в большинстве случаев мы покупаем выключатели именно в квартиру, а там скрытая проводка. Так, что все вышеперечисленные выключатели имеют скрытый способ монтажа. Но не отчаивайтесь, любой выключатель можно найти и для открытого монтажа, правда если кнопочные исполнения для открытой проводки есть в каждом магазине, то другие придется поискать.

Выключатель для скрытой проводки, как правило, состоит из двух частей — сам механизм и рамка. Так же некоторые выключатели имеют возможность подсветки. В какие-то выключатели она уже встроена, но иногда продается отдельно, на это стоит обратить внимание. Такие выключатели, как вы уже знаете нельзя использовать с энергосберегающими лампами.

В итоге получается великое множество вариантов выключателей. Если к этому добавить, что у большинства производителей есть и рамки, и механизмы для скрытой проводки всех цветов радуги и форм. Какие-то производители производят такое же многообразие выключателей для открытой проводки. Вот вам и омут. До новых встреч!

Как должен правильно включаться выключатель: вверх или вниз | Энергофиксик

Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники: конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.

yandex.ru

А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.

Таким образом, питание подводится сверху, а потребитель подключен снизу.

Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:

Из этого можно вывести следующее правило:

Вверх – включаем, вниз — выключаем.

Таким образом, монтаж будет технически грамотным.

А это значит, что и выключатели света должны монтироваться аналогичным образом.

yandex.ru

Заключение

Если статья оказалась вам полезна, или интересна, то оцените лайком. Спасибо за ваше внимание!

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

Одноклавишные;
Двухклавишные;
Трехклавишные;
Сенсорные;
Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
В распределительную коробку нужно завести фазовый провод сети и её ноль;
Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
Нулевой провод выключателя соединяется с нулями ламп и сети;
Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя

В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как подключить выключатель света с двумя клавишами + Фото

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране.

Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

Инструменты:

индикатор напряжения;
плоскогубцы;
отвертка;
нож;
уровень;
защитные перчатки и очки.

Советы:

перед началом работ отключите электропитание в вашей квартире;
прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Отключение электричества.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Разобранный выключатель.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Обрезка проводов.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.

Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

Выравнивание выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Крепление выключателя.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

Установленный выключатель.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выбрать выключатель. Виды и устройство. Особенности

Сегодня ассортимент электротехнических изделий может обеспечить создание любого дизайнерского решения, сделать управление светом в помещении комфортным и приятным. Чтобы правильно выбрать выключатель, необходимо учесть не только его функциональность и красоту, но и качество изготовления, иначе это может обернуться неприятными последствиями.

Выключателем называют специальное электротехническое устройство, служащее для размыкания и замыкания электрической цепи с помощью контактов. Поэтому, прежде всего, при выборе необходимо смотреть на технические параметры выключателя, а затем на его внешнее оформление для гармоничного сочетания с интерьером помещения.

Устройство

Простой одноклавишный выключатель состоит из следующих элементов:

Рабочий механизм.
Защитные пластиковые элементы.

Рамка и клавиша относятся к защитным элементам. С помощью клавиши также выполняется подача и выключение электроэнергии в цепь. Под клавишей находится рамка, закрепленная на пластиковых защелках или на двух винтах. Под рамкой находится рабочий механизм, на котором расположен привод клавиши.

Фиксация рабочего механизма в подрозетнике выполняется на распорных лапках или на специальных винтах. По бокам на выключателе расположены две лапки. При завинчивании винтов лапки раздвигаются и упираются в подрозетник, фиксируя механизм выключателя. Обычно в выключателе имеется две клеммы. К одной из них подключается фаза, а к другой ноль.

Виды выключателей

Для бытового использования можно выбрать выключатель разных конструкций. Он относится к устройствам коммутации с двумя рабочими положениями контактов, которые размыкают и замыкают электрическую цепь.

Клавишные выключатели

Наиболее популярны из всех электротехнических устройств и часто применяются для подключения приборов освещения. Принцип их действия простой: при нажатии на клавишу электрическая цепь замыкается. Чаще всего корпус монтируют так, чтобы в выключенном состоянии клавиша находилась в верхней позиции. Существуют выключатели, оснащенные одной, двумя или тремя клавишами.

Преимущества:

Простая замена, монтаж и ремонт.
Удобное использование.
Малая стоимость.

К незначительным недостаткам по сравнению с другими можно отнести:

Нет энергосберегающих свойств.
Не регулируется интенсивность света.
Малый срок службы.

Проходные виды выключателей

Применяются в больших помещениях, где требуется управление работой освещения с разных мест. По внешнему виду такие выключатели ничем не отличаются от обычных, но внутри имеются некоторые отличия конструкции. Проходные выключатели используются обычно на лестницах или в длинных коридорах. С разных точек можно отключить или включить свет.

Кнопочные выключатели

Уже давно существуют на рынке электротехнических устройств. Они стоят дороже классических моделей, и не имеют больших достоинств. Можно отметить только некоторую оригинальность кнопок, сочетающихся с дизайном помещений. Существуют выключатели с разным числом кнопок, с декоративной отделкой и светодиодным индикатором. Поэтому можно выбрать выключатель для любого оформления.

Диммеры

Относятся к современным видам выключателей. Они способны регулировать интенсивность света путем поворота регулятора в виде колесика. Эта оригинальная особенность придает им уникальности и популярности, так как можно настраивать яркость освещения от нуля до полной яркости.

Преимущества:

Удобство в применении. Можно настроить тусклое освещение, чтобы не будить спящих членов семьи.
Экономия электроэнергии.
Диммеры могут быть оснащены дополнительной автоматикой с применением микроконтроллеров, для имитации присутствия человека, периодически выключая и включая освещение. Также диммеры могут отключать свет, если в помещении нет людей.

К недостаткам можно отнести повышенную стоимость и некоторые проблемы с подключением к светодиодному освещению.

Поворотные выключатели

Применяются в основном для оформления ретро стиля помещения. Такие изделия встречаются при установке электрической проводки в бане. Их устройство несложное, а стоимость невелика.

К недостатку можно отнести низкую функциональность, если сравнивать эту модель с современными выключателями.

Веревочные выключатели

Как и предыдущий вид, часто используются в целях декорации помещения. Веревочный вариант более удобный, чем клавишный, так как в темноте веревку найти проще, чем клавишу. Если выключатель установлен очень высоко, то закрепив веревку с большей длиной, ребенок без труда включит или выключит свет. Обычно веревочный вариант применяют для включения светильника типа бра.

Сенсорные выключатели

Являются инновационной разработкой. У них наиболее длительный срок службы, и удобное применение. Модели выключателей с сенсорным управлением используются в системе «умного дома», в современных домах и квартирах.

Они действуют от прикосновения к поверхности пальца руки. Многие сенсорные выключатели оснащены вспомогательными возможностями, например, автоматическим выключением. Важным достоинством этого вида является то, что в нем не возникнет короткого замыкания, так как в устройстве нет механических контактов. Это повышает безопасность их использования в бытовых условиях.

Акустические выключатели

Работают от хлопка руками. Многим людям нравится такая особенность их действия. В темноте нет необходимости искать клавишу, кнопку или веревку. К недостаткам акустического исполнения относится такой фактор: часто не с первого раза происходит срабатывание. Однако этот недостаток встречается только у дешевых образцов изделий.

Дистанционный выключатель

Является инновационной разработкой. Он состоит из комплекта, включающего в себя блок управления и дистанционный пульт. Для включения освещения в помещении, требуется на пульте управления нажать определенную клавишу. Это создает определенные удобства и безопасность пользования, особенно в темноте.

К недостаткам можно отнести высокую стоимость, и возможность потерять дистанционный пульт. Иногда быстрее можно нащупать клавишу выключателя, чем найти потерявшийся пульт управления.

Преимуществом является множество встроенных функций: автоматическое отключение, имитация присутствия человека и т.д.

Герметичные выключатели

Имеют сложное устройство, не допускающее проникновение влаги и пыли в корпус выключателя. Их используют обычно в гараже, в бане или на улице.

Ползунковые выключатели

На некоторых настольных светильниках установлены ползунковые исполнения выключателей. Поэтому для ремонта такого светильника потребуется выбрать выключатель именно такого вида. В корпусе с закрепленными контактами перемещается механизм с подвижными контактами.

Подвижный элемент находится над центральной частью. Такая конструкция обеспечивает хороший контакт, предотвращающий искрение, что является условием надежной и безопасной работы.

Выключатель с датчиком движения

Устройство такого выключателя состоит из электронных элементов, выполняющих непрерывный контроль:

Отсутствия или наличия движущегося человека в чувствительной области датчика.
Уровня освещения контрольного участка.

Если проходит человек, или уровень освещения ниже нормы, то датчик срабатывает и включает свет. Схема подключения прибора освещения к выключателю с датчиком основана на подключении входящей фазы к отдельной клемме, а отходящей фазы и ноля к прибору освещения.

Если практически требуется на некоторое время отключить датчик движения и работать только с простым выключателем света, то применяют подключение по схеме, изображенной справа. По ней система работает как с обычным выключателем.

Сумеречные выключатели

Принцип работы этого устройства заключается на воздействии света на чувствительный элемент, реагирующий на изменение уровня освещенности. При снижении этого уровня выключатель автоматически включит освещение, которое останется подключенным до момента увеличения уровня внешнего освещения.

Для более экономичной эксплуатации прибора освещения сумеречные выключатели чаще всего оснащают датчиками присутствия или движения.

Как правильно выбрать выключатель

Основным критерием выбора выключателя является вид электрической проводки. Для открытой электропроводки в собственных домах подходят накладные выключатели. Для скрытой электропроводки существуют скрытые виды выключателей с утопленным в стену корпусом. Перед приобретением следует осмотреть выключатель, проверить подвижность клавиши.

Иногда продавцы стараются продать дорогостоящую модель или некачественный товар. Поэтому к их рекомендациям следует относиться с определенной критикой. Лучше прислушаться к советам профессионалов, это будет идеальным вариантом выбрать выключатель.

Советы по выбору выключателей света в вашем доме

Возможность определить конструкции и типы выключателей света в вашем доме поможет вам выбрать лучшие замены. Вот краткий обзор наиболее распространенных выключателей света.

Типы переключателей

Многие выключатели света в вашем доме бывают четырех разновидностей:

Однополюсный переключатель. Наиболее распространены однополюсные выключатели. Эти переключатели используют простой переключатель включения-выключения для включения и выключения света, устройств и розеток из одного места.Переключение переключателя на однополюсных моделях подключает или отключает цепь. Большинство однополюсных переключателей помечены настройками включения и выключения. Важно правильно подключить однополюсный переключатель, чтобы маркировка совпадала с положением переключателя. Однополюсный переключатель будет иметь два латунных винта с каждой стороны переключателя. Эти латунные клеммы содержат входящий и исходящий горячий провод. Некоторые переключатели также оснащены зеленой клеммой заземления.
Двухполюсный переключатель. Двухполюсные переключатели также используют двухполюсный переключатель и могут управлять освещением, устройствами или розетками только из одного места. Но с четырьмя латунными клеммами двухполюсные переключатели могут содержать два провода под напряжением, а это означает, что двухполюсные модели могут переключаться на цепь 240 вольт. В двухполюсных моделях также используется винт заземления зеленого цвета.
Трехпозиционный переключатель. Трехпозиционные переключатели поставляются попарно и позволяют включать и выключать свет из двух мест. Это делает их идеальными для управления длинными коридорами.Трехпозиционные конструкции более сложны, чем одно- и двухполюсные переключатели; горячий провод в трехстороннем исполнении подключается к общему винту (COM). Остальные клеммы используются для подключения выводов переключателей. Трехпозиционные переключатели также поставляются с зеленым винтом заземления.
Четырехпозиционный переключатель. Четырехпозиционные конструкции сочетаются с трехпозиционными переключателями для управления освещением из трех или более мест. Вы можете определить четырехпозиционный переключатель по его четырем клеммам.

Конструкции переключателей

Переключатели также бывают нескольких исполнений:

Кнопочные переключатели. Кнопочные конструкции встречаются реже, чем другие. Эта конструкция оснащена кнопкой, которая подключает или отключает цепь при нажатии. Некоторые модели имеют подпружиненный дизайн, который возвращает кнопки в исходное положение после нажатия. Другие кнопочные переключатели остаются в нажатом положении при нажатии и возвращаются в исходное положение при отключении цепи.
Тумблеры. Тумблеры самые распространенные. В дизайне переключения используется рычаг, который находится под углом во включенном или выключенном положении.Перемещение переключателя вверх или вниз подключает или отключает цепь.
Селекторные переключатели. Эти переключатели включают поворотную ручку или рычаг, который позволяет пользователям выбирать различные настройки освещения. Селекторные переключатели также имеют двухрежимную конструкцию. Двухрежимные переключатели обычно предлагают только включение или выключение.
Бесконтактные переключатели. Бесконтактные переключатели используют технологию обнаружения движения для включения и выключения света. Конструкции с датчиком движения популярны в современных домах и офисах с низким энергопотреблением.Бесконтактные переключатели различаются по настройке и готовым функциям.
Фотоэлектрические переключатели. Фотоэлектрические переключатели используют датчик для измерения уровня освещенности в комнате и соответствующей регулировки освещения. Уличные фонари и фонарные столбы — обычные фотоэлектрические приложения. Но недавние инновации оснастили жилое освещение аналогичной технологией. Многие домовладельцы используют фотоэлектрические светильники для веранд и приусадебных участков.
Диммерные переключатели света. Диммерные переключатели позволяют подобрать идеальное количество света для любой обстановки. Дизайн диммера идеально подходит для гостиных, столовых и других помещений вашего дома, где требуется атмосфера. Для некоторых диммеров требуются специальные лампочки. Перед установкой диммеров обязательно посоветуйтесь со специалистом.

Установка новых переключателей

Однополюсные тумблеры проще всего установить. Вот краткое руководство:

Отключите электричество. Выключите прерыватель, который подает питание на ваш коммутатор.Переверните сеть, если не знаете, какой прерыватель подключен к выключателю света. Используйте электрический тестер, чтобы убедиться, что ваша рабочая зона отключена.
Снимите старый переключатель. Снимаем лицевую панель и откручиваем старый выключатель. Отложите это в сторону.
Подключите заземление. Заземление обычно представляет собой зеленый или неизолированный медный провод. Подключите его к зеленому винту.
Подсоедините остальные провода. В однополюсном переключателе вы можете подключить любой провод к любому винту.Они расположены на противоположной от земли стороне переключателя.

Значение

— Правильный перевод выключателя света для сайта

Ищу правильный перевод для сайта (http://www.configurator.simonurmet.com/).

Я хотел бы обратиться ко всему объекту, мне пока не нужны названия каждой части. «Целый объект», который должен быть настроен на веб-сайте, поскольку моя концепция будет состоять только из этих двух частей: внешней рамки и крышки кнопок; Никакого оборудования или кабелей позади, или каких-либо механических частей (которые будут стандартными по умолчанию и установлены позже).

Клиенты будут заходить на веб-сайт, чтобы выбрать внешний вид, т.е. цвета и материалы рамки и кнопок (и установите цвет их стен, чтобы посмотреть на контраст).

Описывает ли это слово «выключатель света»? Это относится или включает механические части и оборудование, которые будут включать свет, или можно будет назвать, что я имею в виду?

На моем языке используется слово «placca» (итальянский). Предложение, которое я бы использовал, было бы таким: Настройте свое {слово}.

Какой из них вы бы выбрали? Какой из них самый правильный?

Пластина, крышка, переключатель света, пластина переключателя или настенная пластина?

Я поискал в сети с помощью Google и нашел несколько изображений, использующих эти термины, но я не уверен в правильности их использования.

Мне это нужно для приложения Facebook, в котором будет больше языков, и я установил американский английский по умолчанию, поэтому я бы предпочел иметь эквивалент EN_US, а не EN_GB.

РЕДАКТИРОВАТЬ [с помощью «выключателя света»] Контекст (это то, что я получаю на facebook, когда пользователь настраивает объект):

Томмазо настраивает light_switch.title на Nea Configurator.
Томмазо настраивает выключатель света в Nea Configurator.
Томмазо настраивает light_switch2.title и light_switch3.title на Nea Configurator.
Томмазо настраивает light_switch2.title и 5 других переключателей света на Nea Configurator.
Tommaso настраивает 5 выключателей света на Nea Configurator.
Томмазо и Мария настраивают light_switch.title на Nea Конфигуратор.
Томмазо и еще 3 человека настраивают light_switch.название на Неа Конфигуратор.
Томмазо и еще 3 человека настраивают выключатель света на Неа Конфигуратор.
Томмазо и еще 3 человека настраивают 5 выключателей света на Неа Конфигуратор.
Томмазо и еще 3 человека настроили выключатель света на Nea Configurator.
Томмазо и еще 3 человека настроили 5 выключателей света на Nea Configurator.
Томмазо и Мэри настраивают выключатель света в Nea Configurator.
Томмазо и Мэри настраивают 5 выключателей света в Nea Configurator.
Томмазо и Мэри настроили выключатель света на Nea Configurator.
Томмазо и Мэри настроили 5 выключателей света на Nea Configurator.

Стандартная проводка однополюсного переключателя света

Самый простой и наиболее распространенный переключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный переключатель света». При использовании однополюсного переключателя света переключение тумблера или весла вверх замыкает цепь, включая свет или приборы, а ее опускание разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, протекающее по черному проводу от источника питания к прибору. По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подключается к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Статью Как отключить электричество в доме.

Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного голого или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места.

При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Электрические нормы могут отличаться от этой практики.

Стандартная схема однополюсного переключателя света

Схема подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.

Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете видеть, как горячие докрасна «выводные» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , это белый провод, обмотанный черной изолентой.

Диммерный переключатель прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет управлять освещением коридора с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал.Для получения информации о различных способах подключения переключателя этого типа см. Раздел «Подключение трехпозиционных переключателей».

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Как заменить выключатель света

Фото: fotosearch.com

Благодаря простоте конструкции и функций, выключатели света, кажется, служат почти вечно, несмотря на ежедневное использование. Действительно, большинство из нас редко задумывается об этих скромных и трудолюбивых компонентах, но, безусловно, есть случаи, когда вы захотите их заменить. Возможно, вам просто нужен более красивый или более функциональный переключатель, или, может быть, переключатель работает, либо излучает искры, либо издает хлопок.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

Какой бы ни была причина, по которой вы ищете способ замены выключателя света, возможно, вы захотите вызвать электрика. В конце концов, как и в любом домашнем ремонте, который требует электричества, всегда разумно проявлять осторожность. Тем не менее, если вы соблюдаете основные меры безопасности, вы, вероятно, сможете самостоятельно заменить выключатель света, сэкономив хлопоты и расходы по найму профессионала.Скорее всего, ваш набор инструментов уже содержит необходимые инструменты, поэтому, помимо нового переключателя и следующих инструкций, вам понадобится всего лишь свободный час для завершения этого небольшого проекта.

Инструменты и материалы

Step 1

Прежде чем всерьез приступить к замене выключателя света, сначала подойдите к электрической панели и отключите электричество в комнате, где вы собираетесь работать. Если выключатели в коробке не имеют маркировки, методом проб и ошибок определите, какой из них управляет цепью, в которой находится выключатель, который вы заменяете.

Для этого сначала включите переключатель. Если он контролирует потолочный светильник, убедитесь, что свет горит. Если он управляет розеткой, включите лампу в розетку и убедитесь, что она горит. Затем по очереди включите каждый прерыватель и проверьте потолочное крепление или контрольную лампу, чтобы убедиться, что она не погасла. (Обратитесь за помощью к другу или члену семьи, чтобы избежать многократных поездок туда и обратно.)

После того, как вы определили правильный выключатель, переместите его в положение «выключено». Затем, чтобы быть абсолютно уверенным, что на выключатель света не поступает электричество, снимите лицевую панель и держите бесконтактный датчик напряжения примерно на полдюйма от винтовых клемм выключателя.(Если вы используете другой тип тестера напряжения, например мультиметр, следуйте инструкциям производителя.)

Если детектор не регистрирует ток, вероятно, безопасно перейти к следующему шагу, но прежде, чем вы прыгнете вперед. , никогда не повредит проверить детектор, подключив его к ближайшей розетке, на которую, как вы уверены, подается питание.

Фото: fotosearch.com

Шаг 2

Теперь, когда вы сняли лицевую панель, приступайте к откручиванию винтов, которыми переключатель крепится к стене.Затем вытащите выключатель из стены и осмотрите идущие в него провода. Если эти провода наматываются на винты клемм на боковой стороне коммутатора, просто ослабьте винты, чтобы освободить провода. Однако если у вас более новый коммутатор, провода могут подключаться не к винтам клемм, а через отверстия в задней части коммутатора. (Они известны как переключатели с обратной проводкой, с обратной прокладкой или нажимные переключатели.) Чтобы удалить провода, осторожно потяните за каждый из них, вставляя плоское лезвие маленькой отвертки в прорезь под отверстием, где провод входит в корпус.

Во время работы обязательно отслеживайте, какой провод куда идет, особенно если на проводах нет цветовой маркировки. Черный или красный «горячий» провод прикрепляется к латунному винту (или входит в отверстие на той же стороне, что и латунный винт). Между тем, белый «нейтральный» провод подключается к серебряному винту (или входит в отверстие на той же стороне, что и серебряный винт). Наконец, обратите внимание на расположение заземляющего провода. Этот зеленый или неизолированный медный провод обычно прикрепляется к зеленому винту клеммы на выключателе света, поэтому вам придется его открутить. Иногда заземляющий провод подключается к винту на самой электрической коробке, и в этом случае вы можете оставить его в покое.

Step 3

При необходимости воспользуйтесь инструментом для зачистки проводов, чтобы обнажить примерно полдюйма как горячего, так и нейтрального провода. Теперь подготовьте сменный выключатель света, используя его метки включения-выключения, которые помогут вам сориентировать устройство правой стороной вверх. Затем, начиная с горячего провода, начните прикреплять провода к новому переключателю. Если вы подключаете провода к клеммным винтам, скрутите оголенную часть горячего провода в петлю по часовой стрелке, наденьте петлю на латунный винт (кончик провода должен быть направлен в сторону от комнаты), затем затяните винт.Однако, если на задней стороне переключателя есть нажимные разъемы, просто вставьте горячий провод в соответствующее отверстие.

Шаг 4

Перейдите к присоединению нейтрального провода к переключателю света, используя ту же технику, которую вы использовали для присоединения горячего провода. Если провод заземления был подключен к старому переключателю, завершите проводку, подключив заземление. Если заземляющий провод был (и остается) подключен к коробке, пусть будет. Как только все провода будут подключены, вставьте выключатель обратно в электрическую коробку и прикрепите его к стене винтами вверху и внизу.Наконец, вернитесь к электрической панели и включите выключатель света. Проверьте, работает ли оно, и если да, верните лицевую панель на место.

Напутствие: если вы хотите заменить выключатель света диммером, вы можете выполнить процесс, описанный выше, но помните — не все диммеры созданы равными. Для успешной установки дважды проверьте, что выбранный вами диммер имеет достаточную мощность для управления вашим устройством. Сложите максимальную мощность ламп, которые вы хотите включить в диммер, и постарайтесь найти переключатель диммера с номинальной мощностью выше расчетной.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

Как подключить выключатель света

Фото: shutterstock.com

Несмотря на то, что подключить выключатель света несложно, для безопасного выполнения работы необходимо иметь базовые знания о домашней электросети. Если вы никогда раньше не работали с электропроводкой, наймите электрика и попросите взглянуть ему через плечо. Изучив процедуру, вы обнаружите, что подключение переключателя света занимает не более 10 минут.Никаких дополнительных инструментов не требуется, и шаги идентичны, заменяете ли вы поврежденный переключатель или меняете местами при обновлении (например, диммер).

Инструменты и материалы

Шаг 1

Очень важно правильно выполнить этот первый шаг; пропуск этой части или неправильное выполнение может быть фатальным! Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы собираетесь работать, не подается питание. Это означает, что нужно подойти к коробке выключателя и выключить выключатель, который управляет выключателем, который вы собираетесь заменить.

Step 2

После того, как вы убедитесь, что питание было отключено на этот конкретный переключатель, отвинтите пластину переключателя (большинство из них закреплено двумя маленькими винтами с плоской головкой), затем открутите старый переключатель от стены (здесь, плоский- винты с головкой и крестообразным шлицем одинаково распространены). Осторожно вытащите старый выключатель, но пока оставьте провода подключенными.

Шаг 3

Обратите внимание на расположение проводов. Вы должны увидеть два черных провода, каждый из которых подключается к другому винту с правой стороны переключателя.Это так называемые клеммные винты. Вы также должны увидеть зеленый провод, называемый заземляющим проводом, который крепится к винту в нижней левой части переключателя света.

Шаг 4

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы открутить тугую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены; если это облегчит вашу работу, отогните свисающие провода в сторону.

Фото: shutterstock.com

Step 5

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные части с помощью универсального инструмента или кусачков для проволоки. Не забудьте оставить около полдюйма провода на каждой длине. Поскольку электрические провода со временем подвергаются нагрузкам и могут ослабнуть по мере использования, вы должны убедиться, что при повторном подключении проводов к заменяемому переключателю любая часть провода, которая контактирует с винтами, не повреждена.

Step 6

С помощью многофункционального инструмента или плоскогубцев согните каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном переключателе света.

Шаг 7

Теперь прикрепите загнутые концы проводов к новому переключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, заземление, к винту слева.Вы можете обнаружить, что острогубцы, хотя и не являются необходимыми, могут помочь удерживать провода на месте при затягивании каждого винта.

Шаг 8

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, прикрутите выключатель обратно к стене, замените пластину выключателя и снова включите автоматический выключатель. Вот и все — готово. А теперь пусть светит свет!

Устранение неисправностей неисправного переключателя света

У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность переключателя света, чтобы определить проблему и, при необходимости, заменить переключатель.Выключатели света недороги, и их замена занимает совсем немного времени.

Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических схемах и основных принципах домашней электропроводки.

У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена.Но прежде чем заменить его, необходимо определить, неисправен ли выключатель света или проблема в проводке.

Диагностика проблем переключателя света

Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель в вашей коробке выключателя включен, и определите, есть ли другие отключенные розетки, а также включите их. Это простейшее решение, которое вы можете попробовать сначала, чтобы устранить проблему. Если все в порядке, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

Если свет мерцал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

Убедившись, что прерыватель выключен, снимите крышку и отвинтите переключатель. С помощью изолированных плоскогубцев вытащите переключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом — к латунной клемме. Если индикатор не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них ослаблен, затяните его клеммный винт до фиксации. Затем вверните переключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

ПРИМЕЧАНИЕ. Если провода действительно ослабли, осмотрите переключатель, чтобы определить, нет ли на нем расплавленного пластика. В этом случае вам также потребуется заменить выключатель, поскольку он был поврежден электрической дугой.

Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите разъем. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дополнительное исследование, где светильник подключается к цепи, либо позвонить эксперт диагностирует проблему.

Ресурсы, представленные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не несет ответственности за какие-либо вопросы, связанные с содержанием, представленным здесь . Мы стараемся предоставить актуальную / точную информацию, но эта статья может содержать nfo, которое не соответствует вашей ситуации . Если вы пытаетесь отремонтировать или модифицировать оборудование у себя дома или на работе, делайте это только при наличии соответствующей квалификации.

Как подключить выключатель света — Как заменить выключатель света

Большинство домашних мастеров уклоняются от выполнения электромонтажных работ из опасения получить удар током или вызвать пожар. И это, конечно, понятно; с электричеством шутить нельзя. Однако есть много простых электрических обновлений, которые при правильном выполнении совершенно безопасны. И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные переключатели, которые сильно выцвели, потрескались или просто изношены и некрасивы, замените их новыми переключателями. Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самое важное правило электромонтажных работ состоит в том, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света. (Или открутите предохранитель, если в вашем доме есть блок предохранителей.) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Коснитесь щупом тестера проводов на переключателе. Если электричество отключено, тестер не загорится и не подаст звуковой сигнал. Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено. Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или удалите правый предохранитель).

Теперь открутите переключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым.Убедившись, что все провода внутри коробки отключены, можно приступать.

💡 Используйте свой мобильный телефон, чтобы сфотографировать, как подключен переключатель. Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи. Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

Как только электричество будет отключено, отверткой ослабьте каждую винтовую клемму и извлеките загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. выключатель.Плотно вставьте отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый переключатель. Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Ножницы и зачистки

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода слегка расширяются и сжимаются каждый раз при включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки.Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединить провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода с помощью острогубцев или отверстия на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов идеально прямыми.

Присоедините провода

Установите переключатель в электрическую коробку так, чтобы положение ВКЛ было направлено вверх, к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому переключателю.

Вот как обычно подключают однополюсный выключатель: в электрическую коробку обычно входят два двухжильных кабеля. Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод.Начните с использования винтового соединителя, обычно называемого проволочной гайкой, чтобы соединить вместе два белых изолированных провода. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите вместе два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте одну из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем — типа с отверстием в колпачке — наденьте его на оставшийся 4-дюймовый провод, сдвиньте его вниз и плотно намотайте на два оголенных медных провода. Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов. Один из черных проводов подает питание на выключатель, другой — на светильник; это обычно называется включением и отключением питания.

Установите новый коммутатор

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, осторожно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания.После подключения всех проводов оберните изолентой весь корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите переключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и он работает правильно.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Заключение

Выключатель с подсветкой. СЕКРЕТ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ

Выключатель, как подключить.

Принципиальная схема подключения

Как выглядит выключатель

Установка одноклавишного выключателя

Включатель выключатель света. Как правильно подключить выключатель света

Основная функция

Разновидности

Выключатель двухклавишный. Подключаем двойной выключатель правильно

Схема подключения

Необходимый инвентарь

Выполняем монтаж

Видео как подключить выключатель

Вверх или вниз — Как правильно установить выключатель света?

Нормативные документы

Как лучше поставить выключатель

Выключатель или переключатель: выбираем то, что надо

Как должен правильно включаться выключатель: вверх или вниз | Энергофиксик

Заключение

Как подключить выключатель света: схемы

Виды

Как подключить одноклавишный

Подключение двухклавишной модели

Как установить проходной

Как подключить выключатель света с двумя клавишами + Фото

Подготовительные работы

Подключение проводов к выключателю света

Как выбрать выключатель. Виды и устройство. Особенности

Простой одноклавишный выключатель состоит из следующих элементов:

Преимущества:

К незначительным недостаткам по сравнению с другими можно отнести:

Преимущества:

Устройство такого выключателя состоит из электронных элементов, выполняющих непрерывный контроль:

Рекомендации по выбору:

Похожие темы:

Советы по выбору выключателей света в вашем доме

Типы переключателей

Конструкции переключателей

Установка новых переключателей

— Правильный перевод выключателя света для сайта

Стандартная проводка однополюсного переключателя света

Схема подключения однополюсного переключателя

Как заменить выключатель света

Как подключить выключатель света

Устранение неисправностей неисправного переключателя света

Диагностика проблем переключателя света

Как подключить выключатель света — Как заменить выключатель света

Добавить комментарий Отменить ответ
