Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Когда заходит речь про кабель ВВГ, технические характеристики могут в значительной степени варьироваться в зависимости от того, какого типа данный провод, какую он имеет маркировку, какое количество жил в него входит и иных параметров. Тем не менее, можно выделить ряд ключевых характеристик, что в той или иной степени относятся к каждому из силовых кабелей подобного типа.

Кабель ВВГ изготовляется по ГОСТ 16442-80.Код ОКП 352100.

Описание и техническая документация

Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.

Основные жилы 1,5 2,5 4 6 10 16 25 35 50
Нулевая жила 1,5 1,5 2,5 4 6 10 16 16 25
Жила заземления 1,0 1,5 2,5 2,5 4 6 10 16 16

Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.



Напряжение кабеля, кв Номинальное сечение жил, мм Номинальная толщина изоляции, мм Минимальная толщина изоляции,мм
0,66 1 — 2,5 0,6 0,44
4 и 6 0,7 0,53
10 и 16 0,9 0,71
25 и 35 1,1 0,89
50 1,07
1-2,5 0,8 0,62 1,3
4-16 1,0 0,8
25 и 35 1,2 0,98
50 1,4 1,16



Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.

Диаметр под оболочкой, мм Номинальная толщина изоляции, мм Минимальная толщина изоляции,мм
До 6 1,2 0,92
6 – 15 1,5 1,18
15 – 20 1,7 1,35
20 – 30 1,9 1,52
30 – 40 2,1 1,69

 Длительно-допустимый ток ВВГ

Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм2, проложенных на воздухе, указаны в таблице.

Номинальное сечение жил, мм2 Допустимый ток нагрузки, А
С двумя основными жилами С тремя основными жилами С четырьмя основными жилами
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 166 141 131
50 208 177 165

Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.

Технические характеристики силового кабеля ВВГ

Электрическое сопротивление токопроводящих жил кабеля до 50 мм2 на постоянном токе должно быть не более указанного в таблице.

Номинальное сечение,мм 2 1,5 2,5 4 6 10 16 25 35 50
Сопротивление жилы, Ом/км 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387

Электрическое сопротивление изоляции на 1 км длины при температуре 20 0С составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Условия хранения силового кабеля

Провода хранятся под навесами, либо в помещениях закрытого типа. Также разрешено хранение кабеля на барабанах на открытых площадках в обшитом виде. При этом изменяется срок хранения: в помещениях закрытого типа срок хранения составит 10 лет, под навесом на открытом воздухе — 5 лет, на барабанах на открытых площадках — всего 2 года.

Масса и габариты: основные параметры

Примерные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице ниже. В зависимости от производителя указанные цифры могут варьироваться с 10% отклонением.

Сечение кабеля Значение наружного размера для целей упаковки и транспортировки, мм Значение массы для целей упаковки и транспортировки, кг/км

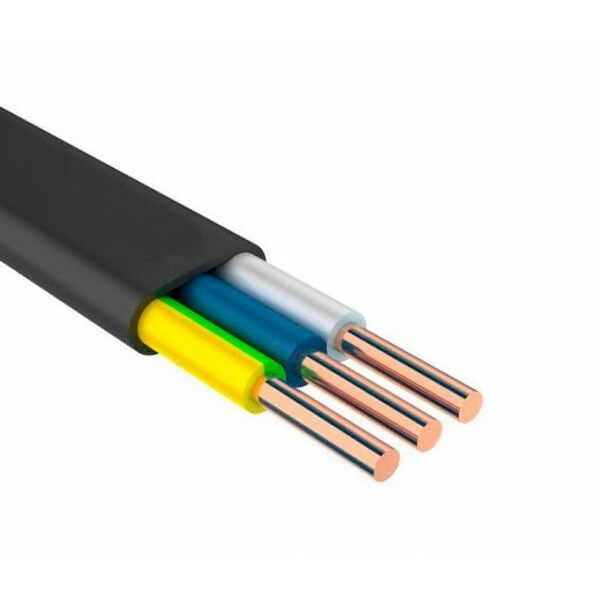

Плоские кабели (а х в)
2х1,5 5 х 7,5 70
2х2,5 5,5 х 8 90
2х4 6 х 9,5 140
2х6 7 х 10,5 180
3х1,5 5 х 9,5 95
3х2,5 5,5 х 11 135
3х4 6 х 13 200
Кабели со скрученными жилами Диаметр
3х1,5 8 90
3х2,5 9,5 135
3х4 11 200
3х6 12 260
3х10 14,5 410
3х16 17 590
3х25 20,5 810
3х35 23 1300
3х50 27 1700
3х4+1х2,5 12 230
3х6+1х4 14 310
3х10+1х6 16 480
3х16+1х10 19 650
4х1,5 8,5 110
4х2,5 10 170
4х4 12 240
4х6 13 320
4х10 16 510
4х16 19 750
4х25 23 1150
4х35 26 1550
4х50 31 2200
5х1,5 9,5 135
5х2,5 11 205
5х4 13 300
5х6 14 405
5х10 17,5 630
5х16 21 950
5х25 26 1450
5х35 29 1900
5х50 35 2700



Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля.  Срок службы — 30 лет.

Смотрите также:

Кабели ВВГ — технические характеристики и цена

Кабели маркировки ВВГ целиком и заслуженно обеспечивают работу как бытовой техники, так и значительной части оборудования торговых предприятий, предприятий обслуживания, ведь в большинстве случаев такие объекты рассчитаны на потребление переменного тока напряжением до 1 кВ.

Сегодня, кабельная продукция марки ВВГ используется как для прокладки наружных, так и скрытых линий электросетей внутри помещений, но при этом, чаще всего при выборе данного вида проводника, потребители обращают на один параметр – сечение токопроводящей жилы, не упуская другие характеристики кабеля.

Технические характеристики кабеля ВВГ:

  1. Номинальное напряжение, выдерживаемое кабелем – 660 В, 1000 В.
  2. Температурный диапазон эксплуатации от – 50 до 50 градусов Цельсия.
  3. Относительная влажность воздуха 98% при + 35 градусах Цельсия.
  4. Минимально допустимая температура укладки без предварительного прогрева строительной длины -15 градусов Цельсия.
  5. В режиме перегрузки температура токопроводящих медных жил может составлять – 95 градусов Цельсия.
  6. Предельная длительная температура жил провода 70 градусов Цельсия.
  7. При коротком замыкании температура токопроводящих жил может повыситься до – 350 градусов Цельсия, при этом изоляция не будет обугливаться и возгорание не произойдет.
  8. Наибольшая температура нагрева нитей во время короткого замыкания 160 градусов Цельсия, 140 градусов для кабеля с жилами площадью сечения более 300 кв. мм.
  9. Наименьший допустимый радиус изгиба проводника при прокладке в нормальных температурных условиях – 10 диаметров его поперечного сечения.
  10. Нормативный срок эксплуатации – 30 лет.

Описание и техническая документация

Основным документом, определяющим технические параметры и условия производства кабельной и проводниковой продукции подобного класса, является российский стандарт 2010 года ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..». Данный норматив содержит все общие требования к изделиям такого типа, а именно, на проводниковую кабельную продукцию, применяемую для напряжения 0,66; 1,0 и 3 кВ.

Этот государственный стандарт нормирует и единую систему маркировки данного вида кабельной продукции. Особо следует отметить, что технические условия ТУ заводов производителей кабельно-проводниковой продукции разрабатываются уже на основании данного ГОСТ. Кроме этого, любая выпускаемая предприятиями продукция подлежит обязательной сертификации, это еще одно из требований данного ГОСТ.

Одним из главных параметров силовых питающих кабелей согласно ГОСТ 53769 – 2010 является степень его пожарной безопасности, а именно, условия прокладки, температурного режима эксплуатации, необходимые меры пожарной защиты.

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

  1. Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
  2. Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:
    • «П» – полимерная изоляция;
    • «Пв» – изоляция из полиэтилена;
    • «В» – поливинилхлоридная изоляция жил;
  3. Третья буква говорит о наружной изоляции проводника:
    • «В» – поливинилхлоридная наружная изоляция;
    • «Шв» – кабель имеет защитный шланг;
    • «Шп» – материал шланга наружной оболочки полиэтилен;
    • «П» – полимерная наружная оболочка;
  4. Четвертый знак обозначает наличие бронированной оплетки:
    • «Б» – кабель бронированный, имеет защитную бронированную оплетку;
    • «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
  5. Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
    • отсутствие знака говорит о материале, не поддерживающем горение;
    • «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
    • «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
    • «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
    • «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

  • «О» – говорит о однопроволочной жиле;
  • «М» – указывает на многопроволочные жилы;
  • «С» – жилы кабеля имеют вид секторов;
  •  «К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Длительно-допустимый ток ВВГ

Расчет токовых нагрузок на проводники типа ВВГ берется из расчета при переменном напряжении 660 в и 1000 в, и при применении в сетях с постоянным током для напряжения 1500 в и 2400 в соответственно.

Допустимый длительный ток А для проводов с поливинилхлоридной изоляцией зависит от того в каком исполнении выполнен провод – 2, 3, 4 или 5-жильного, и как предусмотрена прокладка кабеля:

Сечение токопроводящей жилы, мм2 Для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,5 23 19 17 16 18 15
2,5 30 27 25 25 25 21
4 41 38 35 30 32 27
6 50 46 42 40 40 34
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250

Условия хранения, масса и габариты

Условия хранения провода ВВГ соответствуют условиям кабельной продукции:

  1. Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
  2. Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
  3. Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.

Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:

Число жил ВВГ, мм2 Число жил ВВГнг, мм2 Диаметр, мм Масса кг/км
1х1,5 1х1,5 5,0 39,0
1х2,5 1х2,5 5,4 50,0
1х4 1х4 6,0 70,0
1х6 1х6 6,5 91,0
1х10 1х10 7,8 140,0
1х16 1х16 9,9 224,0
1х25 1х25 11,0 321,0
1х35 1х35 12,0 418,0
1х50 1х50 13,5 550,0
1х70 1х70 15,2 765
1х95 1х95 17,3 1028
1х120 1х120 19,2 1279
1х150 1х150 22,2 1595
1х185 1х185 24,7 1993
1х240 1х240 27,7 2573
1х300 1х300 31,0 3218
2х1,5 2х1,5 7,1 60,0
2х2,5 2х2,5 7,9 81,0
2х4 2х4 9,8 136,0
2х6 2х6 10,8 178,0
2х10 2х10 13,2 272,0
3х1,5 3х1,5 7,5 89,0
3х2,5 3х2,5 8,9 121,0
3х4 3х4 10,3 174,0
3х6 3х6 11,4 236,0
3х10 3х10 14,0 373,0
3х16 3х16 15,8 564,0
3х25 3х25 19,5 876,0
3х35 3х35 21,6 1159,0
3х50 3х50 25,2 1556,0
4х1,5 4х1,5 8,1 106,0
4х2,5 4х2,5 9,6 160,0
4х4 4х4 11,2 233,0
4х6 4х6 12,4 316,0
4х10 4х10 15,3 499,0
4х16 4х16 17,4 731,0
4х25 4х25 21,5 1138,0
4х35 4х35 24,3 1534,0
4х50 4х50 27,8 2045,0
5х1,5 5х1,5 9,4 139,0
5х2,5 5х2,5 10,4 192,0
5х4 5х4 12,3 288,0
5х6 5х6 13,6 393,0
5х10 5х10 16,8 624,0
5х16 5х16 19,5 939,0
5х25 5х25 24,1 1456,0
5х35 5х35 27,5 1965,0

Температурный режим и условия эксплуатации

Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:

  1. Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
  2. Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
  3. Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
  4. Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
  5. Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
  6. Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
  7. Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Обзор производителей

Завод «Энергокабель»

Из города Электроугли, производит продукцию различного назначения, в том числе и силовые кабели типа ВВГ. Основанное в 2000 году производство позволяет на самом современном уровне выпускать продукцию отличного качества. Основное направление – силовые, негорючие, имеющие изоляцию и внешнюю оболочку из полимерных композитов кабели, рассчитанные на напряжение 0,66 и 1 кВ.

Цена на кабели ВВГ:

  • марка 2х1.5(П) – 11,24 руб;
  • марка 2х2.5(П) – 18,44 руб;
  • марка 2х4.0(П) – 28,72 руб;
  • марка 2х6.0 – 41,97 руб;

ЗАО «Кабельный завод «Кавказкабель ТМ»

С 2004 года является продолжателем традиций торговой марки «Кавказкабель», выпускающей продукцию с 1958 года. Основные образцы продукции провода и силовые кабели для различных направление использования – силовые, корабельные, для насосов и сигнализации.

Производственное объединение ООО «Рыбинсккабель»

Город Рыбинск. С момента основания завода – 1949 года выпускает весь ассортимент кабельной продукции и проводов для электротехнической промышленности. Но основное направление – это провода для различных электрических машин и приборов. Стоит отметить, что данное предприятие представляет наибольшую палитру продукции марки ВВГ, как в наименованиях, так и размерных длинах.

Цены на трехжильные проводники:

  • 3х1.5(П/кр) – 16,76-16,97 руб;
  • 3х2.5(П/кр) – 27,57-28,02 руб;
  • 3х4.0(П/кр) – 42,82-43,56 руб;
  • 3х6.0(П/кр) – 62,70-63,92 руб;

ОАО «ПОДОЛЬСККАБЕЛЬ»

Лидер предприятий кабельной промышленности в Московской области. Завод занимает первое место среди предприятий машиностроения московского региона. «Подольсккабель» – предприятие, динамично развивающее свое производство на основе внедрения новых высокотехнологичных производств.

Четырехжильные провода реализуются в ценах:

  • 4х1.5 – 22,34 руб ;
  • 4х2.5 – 37,05 руб;
  • 4х4.0 – 58,26 руб;
  • 4х6.0 – 85,41 руб;
  • 4х6.0 – 85,41 руб;
  • 4х10.0 – 159,03 руб;
  • 4х16.0 – 255,43 руб;

«Амурский кабельный завод»

Это единственный завод, выпускающий кабельно-проводниковую продукцию на Дальнем Востоке, основное направление выпуск высокотехнологичных силовых кабелей для различных отраслей промышленности как в России, так и за ее пределами. Всего в арсенале завода около 8000 макроразмеров, при этом все производимые товары сертифицированы как для отечественного рынка, так и для поставок за рубеж.

Многожильные провода ВВГ в 5-жильном исполнении:

  • 5х1.5 – 27,75 руб ;
  • 5х2.5 – 47,39 руб ;
  • 5х4.0 – 72,40 руб ;
  • 5х6.0 – 106,27 руб ;
  • 5х10.0 – 198,94 руб ;
  • ввг 5х16.0 – 318,10 руб ;

Статья была полезна?

0,00 (оценок: 0)

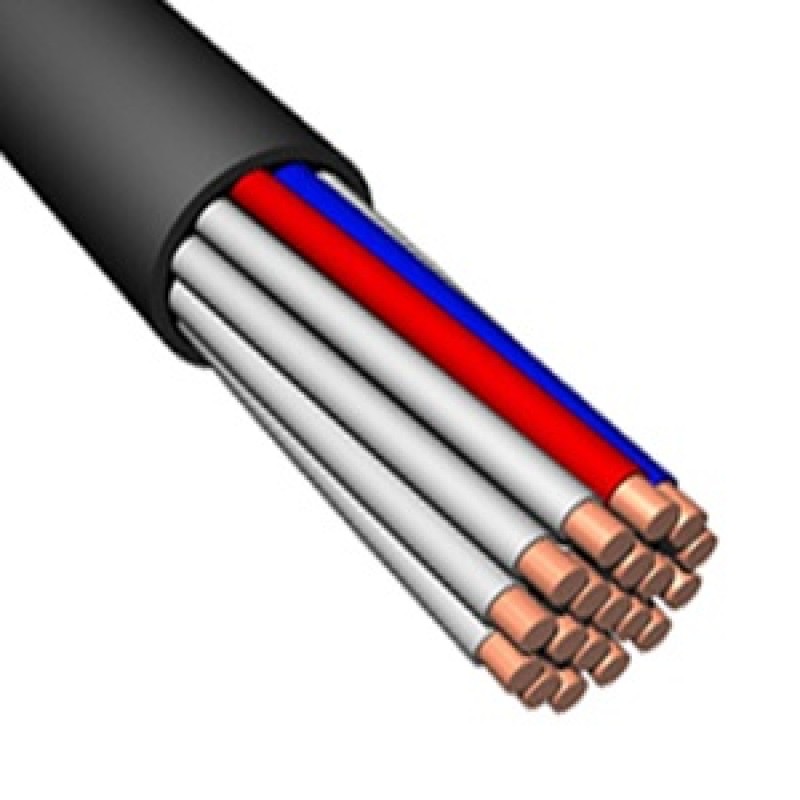

Описание кабеля ВВГнг-ls

Кабель по спецпредложению и наличию:

Технические характеристики кабеля ВВГнг-ls










Число жил Допустимый ток нагрузки, А
С двумя жилами С тремя жилами С четырьмя
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 166 141 131
50 208 177 165









































Сечение Значение наружного размера для целей упаковки и транспортировки, мм Значение массы для целей упаковки и транспортировки, кг/км
Плоские кабели (а х в)
2х1,5 5 х 7,5 70
2х2,5 5,5 х 8 90
2х4 6 х 9,5 140
2×6 7 х 10,5 180
3х1,5 5 х 9,5 95
3х1,5 5,5 х 11 135
3х4 6 х 13 200
Кабели со скрученными жилами Диаметр
3х1,5 8 90
3х2,5 9,5 135
3х4 11 200
3х6 12 260
3х10 14,5 410
3х16 17 590
3х25 20,5 810
3х35 23 1300
3х50 27 1700
3х4+1х2,5 12 230
3х6+1х4 14 310
3х10+1х6 16 480
3х16+1х10 19 650
4х1,5 8,5 110
4х2,5 10 170
4х4 12 240
4х6 13 320
4х10 16 510
4х16 19 750
4х25 23 1150
4х35 26 1550
4х50 31 2200
5х1,5 9,5 135
5х2,5 11 205
5х4 13 300
5х6 14 405
5х10 17,5 630
5х16 21 950
5х25 26 1450
5х35 29 1900
5х50 35 2700

Область применения:
Кабель ВВГнг LS предназначен для эксплуатации в сухих и влажных производственных помещениях на высоде до 4300м над уровнем моря. Кабель ВВГнг LS применяется для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Кабель ВВГнг LS не рекомендуется прокладывать в земле или траншеях.
Технические характеристики:
допустимая температура окружающей среды: от – 50°С до + 50°С;
минимальный радиус изгиба при прокладке:
 кабель ВВГнг одножильный — 10 наружных диаметров,
 кабель ВВГнг многожильный — 7.5 наружных диаметров;
прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;
номинальная частота: 50 Гц;
испытательное переменное напряжение частотой 50 Гц;
 на напряжение 0,66 кВ — 3 кВ;
 на напряжение 1 кВ — 3. 5 кВ;
длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;
срок эксплуатации: 30 лет.
Конструкция:
токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы.
изоляция — из поливинилхлоридного пластиката (ПВХ) пониженной горючести;
скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;
заполнитель — поливинилхлоридный пластикат (ПВХ) пониженной горючести;
оболочка — из поливинилхлоридного пластиката (ПВХ) пониженной горючести.

Кабель ВВГнг LS 4*10 ГОСТ

Кабель ВВГнг(А)-LS 4х10 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012. Кабель ВВГнг-LS 4х10 является аналогом (заменой) следующих импортных кабелей: NYY-J 4*10 , NYY-O 4х10 , CYKY 4х10 , NYM 4*10.

  • Климатическое исполнение кабелей — УXЛ, категории размещения 1 — 5 по ГОСТ 15150-69.
  • Температуры эксплуатации от -50 до +50 C.
  • Монтаж кабеля ВВГнг LS 4*10 производится при температуре не ниже -15 градусов.
  • Минимальный радиус изгиба при прокладке составляет 150,3 миллиметров.
  • Кабель ВВГнг LS 4*10 не распространяет горение при групповой прокладке по категории (А).
  • Образование дыма при горении (тлении) кабеля ВВГнг LS 4*10 не приводит к снижению светопроницаемости более чем на 50%.
  • Допустимая температура нагрева жил при эксплуатации — 70°С.
  • Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
  • Продолжительность короткого замыкания не должна превышать 5 секунд.
  • Предельная температура жил кабеля ВВГнг LS 4*10 по условию невозгорания при коротком замыкании — 400°С.
  • Код ОКП — 35 3371.
  • Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
  • Расчетная масса кабеля ВВГнг LS 4*10: 0,62 КГ в 1 метре.
  • Наружный диаметр — 16,7 миллиметров.
  • Срок эксплуатации кабеля ВВГнг LS 4*10 — не менее 30 лет с даты изготовления.
  • Растягивающее усилие при монтаже не должно превышать 2000 Ньютонов.
Токовые нагрузки кабеля ВВГнг LS 4*10
  • Допустимый ток при прокладке ВВГнг LS 4*10 на воздухе: 63 Ампер.
  • Допустимый ток при прокладке в земле: 79 Ампер.
  • Допустимый ток односекундного короткого замыкания: 1090 Ампер.
  • Активное сопротивление жилы: 1,84 Ом на километр.
Расшифровка маркировки ВВГнг LS 4*10
  • В — Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.
  • Г — Не имеет брони.
  • нг — ПВХ пластикат пониженной пожарной опасности.
  • (А) — Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
  • LS — Кабель имеет пониженное дымовыделение при горении (тлении).
  • 4 — Количество токопроводящих жил.
  • 10 — Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
  • (ок) или (ож) — Жила выполнена в однопроволочном (монолитном) исполнении.
  • (ож) или (мж) — Жила выполнена в многопроволочном исполнении.
  • (0,66) — Кабель рассчитан на напряжение 660 Вольт.
  • (1) — Кабель рассчитан на напряжение 1000 Вольт.
Конструкция кабеля ВВГнг LS 4*10
  1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
  2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
  3. Заполнение — из ПВХ композиции пониженной пожарной опасности.
  4. Оболочка — из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Применение кабеля ВВГнг LS 4*10

Кабель силовой медный ВВГнг LS 4*10 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 50 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.

Кабель ВВГнг LS 4*10 применяют для общепромышленных целей, в том числе на атомных станциях. Кабель ВВГнг LS 4*10 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг LS 4*10 не проходят современные требования по безопасности продуктов пиролиза.

ВВГнгд :: Восток Кабель

Кабель силовой с медными токопроводящими жилами, с ПВХ-изоляцией в ПВХ-оболочке пониженной горючести с низким дымовыделением.

ТУ У 31.3-00214534-018-2003

Конструкция и материалы

  1. Токопроводящая жила (1) – медная, однопроволочная или многопроволочная, круглой, сегментной или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
  2. Изоляция (2) – из поливинилхлоридного пластиката.
  3. Изолированные жилы многожильных кабелей должны иметь отличительную расцветку либо маркироваться цифрами, начиная с нуля. Цвет изоляции нулевых жил – голубой (светло-синий), жил заземления – двухцветный зелено-желтый. В случае маркировки цифрами жила заземления обозначается цифрой «0». Маркировка производиться тиснением или печатанием. Высота цифр должна быть не менее 4 мм, промежутки между цифрами не более 35 мм.
  4. Изолированные жилы круглой формы скручены. В кабелях на напряжения до 1 кВ допускается изменение направления скрутки. Поверх скрученных изолированных жил с перекрытием накладывается лента из полиэтилентерефталатной пленки или поливинилхлоридного пластиката. Допустимо изготовление кабелей без наложения ленты при условии сохранения подвижности изолированных жил и возможности отделения оболочки от изоляции без повреждений.
  5. Оболочка кабеля (3) – из поливинилхлоридного пластиката пониженной горючести с пониженным дымовыделением.

Область применения

Кабели марки ВВГнгд применяют для передачи и распределения электроэнергии при стационарной прокладке на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц.

Кабели ВВГнгд предназначены для эксплуатации в помещениях, на открытом воздухе, электроинсталляционных изделиях (каналах, трубах, лотках, туннелях и т.п.) при отсутствии растягивающих нагрузок на кабель.

Кабели ВВГнгд используют в случаях, когда требуется повышенная пожарная безопасность на нераспространения горения при прокладке кабеля в пучках и низкое дымовыделение в случае возгорания.

Технические характеристики и срок эксплуатации

  1. Кабели ВВГнгд эксплуатируются при температуре окружающей среды от минус 50 °С до плюс 50 °С.
  2. Кабели работоспособны при относительной влажности воздуха до 98% при температуре до 35 °С, согласно ГОСТ 15510-69.
  3. Коэффициэнт дымообразования составляет при тлении 50<Dm≤500 м2/кг, что соответствует классу ДТк1 ДСТУ4809:2007.
  4. Минимальный световой поток при пламенном горении составляет It≥60 %, что соответствует классу ДПк2 ДСТУ4809:2007.
  5. Электрическое сопротивление токопроводящих жил постоянному току должно соответствовать ГОСТ 22483.
  6. Электрическое сопротивление изоляции жил, 1 км длины при температуре 20 °С, не менее:
    • 12 МОм, для жил номинальным сечением 1,0 – 1,5 мм2;
    • 10 МОм, для жил номинальным сечением 2,5 – 4 мм2;
    • 9 МОм , для жил номинальным сечением 6 мм2;
    • 7 МОм, для жил номинальным сечением 10 – 240 мм2.
  7. Испытательное переменное напряжение частотой 50 Гц для кабелей ВВГнг
    Номинальное напряжение, кВ Испытательное напряжение, кВ
    0,66 3
    1 3,5
  8. Гарантийный срок эксплуатации кабелей составляет 5 лет со дня сдачи в эксплуатацию.
  9. Срок службы кабеля ВВГнгд не менее 30 лет.

Указания по эксплуатации:

  1. Таблица максимальных напряжений электрических сетей, для которых используется кабель ВВГнгд:
    Номинальное напряжение кабеля, кВ Максимальное напряжение трёхфазовой сети, для которой предназначается кабель, кВ
    0,66 0,72
    1,0 1,2
  2. абели ВВГнгд должно применять согласно «Единых технических указаниях по выбору и применению электрических кабелей».
  3. Прокладка кабелей должна осуществляться в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ) и технической документацией, утверждённой в установленном порядке.
  4. Допускается прокладка кабелей без предварительного подогрева при температуре не ниже минус 15 °С.
  5. Минимальный радиус изгиба при прокладке должен быть, не менее 7,5 Dн для многожильных кабелей и не менее 10 Dн для одножильных (Dн – наружный диаметр кабеля, мм.)
  6. Длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.
  7. Максимально допустимая температура жил при коротком замыкании не должна превышать 160 °С. Продолжительность короткого замыкания не должна превышать 4 сек.
  8. Допустимый нагрев жил кабелей в аварийном режиме не должен превышать 80 °С. Длительность работы кабелей в аварийном режиме не должна превышать 8 часов в сутки и 1000 часов за весь срок службы кабеля.
  9. Кабели ВВГнгд допускается эксплуатировать в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше напряжения между жилой и экраном или металлической оболочкой.
  10. Электрическое сопротивление изоляции на 1 км длины, измеренное при длительно допустимой температуре нагрева жил кабелей при эксплуатации,должно быть не менее 0,005 МОм.
  11. Допустимые токовые нагрузки и допустимые токи короткого замыкания должны соответствовать табличным значениям:
    Номинальное сечение жилы, мм2 Допустимые токовые нагрузки на кабель ВВГнг, А Допустимый ток односекундного короткого замыкания кабелей ВВГнг, кА
    Одножильных Двухжильных Трёхжильных
    На воздухе В земле На воздухе В земле На воздухе В земле
    1,5 29 32 24 33 21 28 0,17
    2,5 40 42 33 44 28 37 0,27
    4 53 54 44 56 37 48 0,43
    6 67 67 56 71 49 58 0,65
    10 91 89 76 94 66 77 1,09
    16 121 116 101 123 87 100 1,74
    25 160 148 134 157 115 130 2,78
    35 197 178 166 190 141 158 3,86
    50 247 217 208 230 177 192 5,23
    70 318 265 226 237 7,54
    95 386 314 274 283 10,48
    120 450 358 321 321 13,21
    150 521 406 370 363 16,30
    185 594 455 421 406 20,39
    240 704 525 499 468 26,80

Основные конструктивные параметры кабеля (справочные величины)

Число жил и номинальное сечение, мм2 Наружный диаметр кабеля, мм Масса 1 км кабеля, кг
660 В 1000 В 660 В 1000 В
Кабели марки ВВГнгд с круглыми жилами
1х1,5 5,0 5,4 41 46
1х2,5 5,4 5,8 52 57
1х4 6,0 6,6 72 80
1х6 6,5 7,1 93 102
1х10 7,8 8,0 143 146
1х16 9,9 10,1 229 234
1х25 11,0 11,2 327 332
1х35 12,0 12,2 424 430
1х50 13,5 13,7 557 564
1х70 15,2 773
1х95 17,3 1037
1х120 19,2 1290
1х150 22,2 1608
1х185 24,7 2010
1х240 27,7 2593
2х1,5 7,6 8,4 75 85
2х2,5 8,3 9,7 98 122
2х4 10,3 11,5 152 171
2х6 11,3 12,5 196 216
2х10 13,7 14,1 300 307
2х16 16,7 16,7 451 458
2х25 19,4 19,8 668 679
2х35 21,4 21,8 867 879
2х50 24,8 25,2 1163 1177
2х70 28,2 1607
2х95 32,4 2150
3х1,5 8,0 9,5 96 122
3х2,5 9,4 10,3 142 156
3х4 10,8 12,1 200 224
3х6 11,9 13,2 263 289
3х10 14,5 14,9 411 421
3х16 17,8 17,8 628 638
3х25 20,6 21,0 939 954
3х35 22,8 23,2 1229 1246
3х50 26,4 26,8 1653 1672
3х1,5+1х1 9,3 10,2 127 143
3х2,5+1х1,5 10,2 11,1 166 183
3х4+1х2,5 11,8 12,8 235 260
3х6+1х2,5 12,5 13,9 296 325
3х6+1х4 13,0 14,4 315 347
3х10+1х4 14,9 15,8 458 476
3х10+1х6 15,4 16,4 479 499
3х16+1х6 18,7 18,7 713 729
3х16+1х10 19,3 19,3 761 773
3х25+1х10 21,2 21,7 1050 1068
3х25+1х16 22,7 23,2 1126 1145
3х35+1х16 24,6 25,1 1435 1455
3х50+1х16 27,2 27,7 1830 1853
3х50+1х25 28,1 28,5 1929 1952
3х70+1х25 31,0 2578
3х95+1х35 36,1 3504
4х1,5 9,3 10,2 132 148
4х2,5 10,2 11,1 175 193
4х4 11,8 13,2 251 281
4х6 13,0 14,4 333 366
4х10 15,9 16,4 526 539
4х16 20,0 20,4 830 847
4х25 22,7 23,2 1217 1236
4х35 25,5 26,0 1625 1647
4х50 29,1 29,6 2153 2178
5х1,5 10,0 11,1 161 180
5х2,5 11,0 12,1 214 235
5х4 12,8 14,5 309 348
5х6 14,2 15,8 414 453
5х10 17,5 18,0 655 671
5х16 22,0 22,5 1037 1058
5х25 25,4 25,9 1553 1577
5х35 28,1 28,6 2043 2070
5х50 32,2 32,7 2723 2753
Кабели марки ВВГнгд с секторными жилами
3х50 29,6 1760
3х70 32,4 2372
3х95 36,0 3198
3х120 38,5 3923
3х150 41,1 4780
3х185 44,7 5888
3х240 49,1 7607
3х50+1х25 29,2 2006
3х70+1х35 32,2 2710
3х95+1х50 36,5 3667
3х120+1х70 39,4 4598
3х150+1х70 42,5 5460
3х185+1х95 46,7 6829
3х240+1х120 52,1 8785
4х50 30,0 2247
4х70 33,2 3058
4х95 37,5 4143
4х120 40,4 5109
4х150 43,7 6248
4х185 47,9 7709
4х240 53,5 9998
5х50 32,9 2789
5х70 37,0 3850
5х95 41,2 5142
5х120 44,8 6397
5х150 48,5 7946
5х185 52,7 9647
5х240 59,4 12275

Силовой

Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГнг-LS 3х1.5 производится при температуре не ниже -15 градусов.
Кабель ВВГнг(А)-LS 3х1,5 не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 3*1.5 не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации — 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг-LS 3х1,5 по условию невозгорания при коротком замыкании — 400°С.
Код ОКП — 35 3371.
Расчетная масса кабеля ВВГнг-LS 3х1.5 — 0,14 килограмм в метре.
Наружный диаметр — 9,4 миллиметров.
Срок службы кабеля ВВГнг-LS 3*1,5 — не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 225 Ньютонов.

Токовые нагрузки кабеля ВВГнг-LS 3х1.5

Допустимый ток при прокладке ВВГнг-LS 3х1,5 на воздухе: 21 Ампер.
Допустимый ток при прокладке в земле: 27 Ампер.
Допустимый ток односекундного короткого замыкания: 170 Ампер.
Активное сопротивление жилы: 12,6 Ом на километр.

Кабели ВВГнг-LS — силовые с медными круглыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности и пониженным дымо- и газовыделением (Low Smoke).

Расшифровка кабеля ВВГнг-LS 3х1.5:

В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
нг-LS — Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
3 — количество жил
1.5 — сечение жилы

Конструкция кабеля ВВГнг-LS 3х1.5:

  1. Медная токопроводящая жила;
  2. Изоляция из ПВХ пластиката — цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая;
  3. Оболочка из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением

    Область применения кабеля ВВГнг-LS 3х1.

    5:

    Электрический силовой кабель ВВГнг-LS рекомендуется для использования на объектах, к которым предъявляются повышенные требования в соблюдении пожарной безопасности. При этом, цена кабеля ВВГнг-LS делает его доступным для самого широкого применения. Применяется для распределения энергии в электроустановках с напряжением не более 1000В, в электрических системах атомных электростанций, имеющих класс 2, 3, 4, на общепромышленных объектах. Не рекомендуется прокладывать в земле или траншеях при прокладке в пучках не распространяет горение.

    Технические храктеристики:

    • Минимальный радиус изгиба при прокладке у одножильного кабеля ВВГнг — 10 наружных диаметров, у многожильного — 7,5 наружных диаметров
    • Допустимая температура окружающей среды от – 50°С до + 50°С
    • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
    • Номинальная частота 50 Гц
    • Испытательное переменное напряжение частотой 50 Гц на напряжение 0,66 кВ — 3 кВ, на 1 кВ — 3,5 кВ
    • Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
    • На кабель можно оказывать длительное воздействие температурой до +400°С

    Прокладка:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
    • на специальных кабельных эстакадах, по мостам и в блоках;
    • в пожароопасных помещениях;
    • во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
    • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

    Срок службы кабеля ВВГнг-LS — 30 лет.

    ВВГ 4х16 — все технические характеристики силового медного кабеля

    Кабели ВВГ других конструкций смотрите здесь!

    Кабель марки ВВГ 4х16 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

    Характеристики кабеля ВВГ 4х16
    по ГОСТ 31996-2012

    Кабель ВВГ 4х16 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

    • напряжение сети не более 1000 В;
    • частота сети не более 50 Гц.

    Расшифровка обозначения кабеля ВВГ 4х16

    • В — «винил», изоляция выполнена из пластиката поливинилхлорида;
    • В — «винил», оболочка выполнена из пластиката поливинилхлорида;
    • Г — «голый», в кабеле отсутствует броня;
    • П (при наличии) — плоская конструкция кабеля;
    • 4 — количество жил;
    • 16 — площадь сечение одной медной жилы, мм2.

    Основные технические характеристики кабеля ВВГ 4х16

    Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

    Наименование характеристики Ед. изм. Значение
    ГОСТ ГОСТ 31996-2012
    Класс жилы по ГОСТ 22483-2012 1
    Код ОКП 35 2122; 35 3371
    Класс пожарной опасности О1.8.2.5.4
    Диапазон температур эксплуатации °С от -50 до 50
    Минимальная температура монтажа °С -15
    Продолжительность эксплуатации лет 30
    Напряжение сети В до 1000
    Частота переменного тока в сети Гц 50 Гц
    Допустимое растягивающее усилие Н 1920
    Максимально допустимая температура нагрева жил при КЗ °С 160
    Продолжительность короткого замыкания, не более с 5
    Расчетная масса (вес) кабеля, 0,66 кВ кг/км 932
    Расчетная масса (вес) одного метра кабеля, 0,66 кВ кг/м 932/1000
    Расчетная масса (вес) кабеля, 1 кВ кг/км 957
    Расчетная масса (вес) одного метра кабеля, 1 кВ кг/м 957/1000
    Допустимый радиус изгиба мм 211
    Допустимая токовая нагрузка при прокладке на воздухе А 84
    Допустимая токовая нагрузка при прокладке в земле А 102
    Допустимый ток односекундного короткого замыкания А 1. 74
    Объем горючей массы л/км 300
    Сопротивление изоляции жил МОм/км 7
    Толщина изоляции жил, 1 кВ мм 1
    Толщина изоляции жил, 0,66 кВ мм 0.7
    Масса цветного металла г/м 569.6
    Максимальная мощность при прокладке в воздухе, 220 В кВт 24.64
    Максимальная мощность при прокладке в земле, 220 В кВт 29.92
    Максимальная мощность при прокладке в воздухе, 380 В кВт 55.27
    Максимальная мощность при прокладке в земле, 380 В кВт 67.12
    Температура нагрева жил по условию невозгорания °С 350
    Длительно допустимая температура нагрева жил °С 70
    Допустимая температура в режиме перегрузки °С 90
    Электрическое сопротивление жилы Ом/км 1. 15

    Мнение эксперта

    Главный редактор LinijaOpory

    Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

    Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

    Конструктивные особенности ВВГ 4х16

    В представленной ниже таблице отражены особенности конструкции кабеля.

    Наименование характеристики Ед. изм. Значение
    Количество жил шт. 4
    Максимальный диаметр жилы мм 5.3
    Наружный диаметр кабеля, 0,66кВ мм 20.7
    Наружный диаметр кабеля, 1 кВ мм 21.1
    Максимальный вес кг/м 0.957
    Материал жилы Медь
    Материал изоляции ПВХ
    Материал оболочки ПВХ
    Тип конструкции жилы ок, мк

    Варианты конструкции жил:

    • ок — однопроволочная жила;
    • мк — многопроволочная жила.

    Скачать чертеж кабеля ВВГ 4х16 в формате DWG (Autocad)

    Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 4х16 в редактируемом формате программы Autocad, напишите нам!

    ВВГнг (А) -LS (ВВГнг (А) -LS) — российский аналог NYSY Flame Retardant Low Smoke AВВГнг (А) -LS (AVVGng (A) -LS) — российский аналог NAYSY Flame Retardant Low Smoke ВВГгнг (А ) -LS (VVGgng (A) -LS) — российский аналог NYSBY Flame Retardant Low Smoke АВВГгнг (А) -LS (АVVGgng (A) -LS) — российский аналог NAYSBY Flame Retardant Low Smoke ВБВнг (А) -LS ( VBVng (A) -LS) — российский аналог NYS (F) Y Flame Retardant Low Smoke AВБВнг (А) -LS (AVBVng (A) -LS) — российский аналог NAYS (F) Y Flame Retardant Low Smoke ВБВгнг (А ) -LS (VBVgng (A) -LS) — российский аналог NYBS (F) Y Flame Retardant Low Smoke AВБВгнг (А) -LS (AVBVgng (A) -LS) — российский аналог NAYBS (F) Y Flame Retardant Low Дым

    Проводник

    Медь или алюминий, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.

    Изоляция

    Изготовлен из ПВХ-компаунда пониженной пожароопасности (проводник с цветовой кодировкой).

    Расположение жил

    Изолированные жилы многожильных кабелей скручены в жилу кабеля.

    Внутренняя оболочка

    Изготавливается методом экструзии из ПВХ-компаунда пониженной пожароопасности или меловой неотвержденной резины с заполнением внешних зазоров между изолированными проводниками. Возможно заполнение внешних зазоров между кольцевыми изолированными жилами пучками или с притиркой скрепляющей ленты и экструзионной внутренней оболочки.Допускается обмотка жилы кабеля лентами из полимерного материала.

    Лента

    Изготавливается из ленты или лент из токопроводящей бумаги, токопроводящей синтетической ленты или лент из нетканого проводящего материала. В водонепроницаемых кабелях — слой гидроизоляционных лент.

    Экран

    Из медных проводов и спирально наложенной медной ленты. Допускается нанесение экрана медными лентами.

    Разделительный слой

    Из полимерной ленты или нетканого материала.В водонепроницаемых кабелях — слой гидроизоляционных лент.

    Постельные принадлежности

    Из ПВХ-компаунда пониженной пожарной опасности.

    Армирование кабеля

    Притирка по спирали двумя стальными оцинкованными лентами.

    Над оболочкой

    Из ПВХ-компаунда пониженной пожарной опасности.

    Кабели предназначены для передачи и распределения электроэнергии при стационарной установке на номинальное переменное напряжение 6кВ частотой 50 Гц для сетей с заземленной и изолированной нейтралью.

    Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150, в том числе установка в грунт.

    Класс пожарной опасности кабелей по ГОСТ 31565 П1б.8.2.2.2.

    ВВГнг (A) -LS, AVVGng (A) -LS, VVGEng (A) -LS, AVVGEng (A) -LS, VBShvng (A) -LS, AVBShvng (A) -LS, по ТУ 16 .

    K121- 018-2011

    Проводник

    Жилы медные или алюминиевые однопроволочные или многопроволочные, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.

    Изоляция

    ПВХ-пластикат пониженной горючести (проводник с цветовой кодировкой).

    Расположение жил

    Изолированные жилы 2-х, 3-х, 4-х, 5-ти и 6-ти жильных кабелей, скрученные в жилу кабеля.

    Кабели с буквой «г» скручены с водоблокирующими элементами.

    Внутренняя оболочка

    ПВХ-пластикат пониженной горючести.

    Экран

    Для кабелей типов ВВГЭнг (А) -LS и АВВГЭнг (А) -ЛС изготавливается из медных лент или медных проводов и спиральной обмотки медной лентой.

    Армирование кабеля

    Для кабелей типов ВБШвнг (А) -LS и АВБШвнг (А) -LS укладывается по спирали двумя стальными оцинкованными лентами.

    Разделительный слой

    Для кабелей типа ВВГЭнг (А) -LS и АВВГЭнг (А) -LS изготавливается из пленки ПЭТ.

    Для кабелей с буквой «g» с водонепроницаемыми материалами. F.e. VVGEgng (А) -LS

    Оболочка или оболочка кабеля

    ПВХ-пластикат пониженной горючести

    Кабели предназначены для передачи и распределения электрической энергии в стационарных электроустановках переменного напряжения 0,66 и 1 кВ частотой 50 Гц.

    Кабели используются при групповых установках, не распространяют горение по категории А.

    Кабели предназначены для использования в кабельных сооружениях и помещениях.

    Кабели типа ВБШвнг (А) -LS и АВБШвнг (А) -LS применяются при опасности механических повреждений и предназначены для прокладки в земле. Для изготовления кабелей используются гидроизоляционные материалы. Они позволяют кабелям быть устойчивыми к продольному проникновению воды и эксплуатации кабелей во влажных условиях. В этом случае в обозначении кабеля используется буква «g». F.e. ВБШвгнг (А) -LS .

    Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.2.2.2.

    ООО «Энергетек»

    ВВГ на 0,66 кВ, 1,0 кВ по ГОСТ 16442-80
    Кабели силовые с медными жилами. Изоляция ПВХ и оболочка ПВХ
    ВВГнг на 0,66 кВ. 1,0 кВ по ТУ 3500-002-59680332-2004
    Кабели силовые с медными жилами.Изоляция ПВХ и оболочка из ПВХ, негорючие
    ВВГнг-ХЛ, АВВГнг-ХЛ
    Кабели силовые холодостойкие.

    СТРОИТЕЛЬСТВО

    1. CONDUCTUNG CORE — медь, одно- или многопроволочная, круглая или секторная, первого или второго класса по ГОСТ 22483

    2. ИЗОЛЯЦИЯ — из поливинилхлоридного компаунда (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).

    3. НИТЬ — изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).

    4. ОБОЛОЧКА — из ПВХ; в кабелях ВВГнг — ПВХ пластикат пониженной горючести.

    ПРИМЕНЕНИЕ:
    Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВ и 1,0 кВ при частоте 50 Гц.
    Для установки в сухих и влажных производственных помещениях, в специальных кабельных каналах и блоках; для наружной установки. Кабели не рекомендуется прокладывать под землей (в траншеях).
    Кабели ВВГ не распространяются горением при одиночной прокладке.
    Кабели ВВГнг не растекаются горением при прокладке пучками.


    НАЦИОНАЛЬНЫЕ КОДЫ ОКП:
    35 212211 — кабели ВВГ на 0,66 кВ
    35 3371 26 — кабели ВВГ на 1,0 кВ
    35 3371 27 — ВВГ на 1,0 кВ с проводниками секторной формы
    35 2122 4500 — кабели ВВГнг на номинальные для 0,66 кВ
    35 3371 3600 — кабели ВВГнг на 1,0 кВ


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Тип климатизации — УХЛ (хладостойкий) и Т (тропический), категория размещения — 1 и 5 по ГОСТ 15150-69
    Диапазон рабочих температур…………………………………………… ………………………… от -50 ° С до + 50 ° С
    Относительная влажность воздуха при температуре ниже +35 ° С …………………………………….. до 98%
    Температура прокладки и монтажа без предварительного нагрева, не ниже …………………..- 15 ° С
    Минимальный радиус изгиба при прокладке кабеля:
    Кабели ВВГ одинарные. основной …………………………………………. ………………………………… 10 наружных диаметров
    Кабели ВВГнг одножильные…………………………………………… ……………………………. 15 внешних диаметров
    многожильный кабель ………. ………………………………………….. …………………………………. 7,5 наружных диаметров
    Диапазон частот …. ………………………………………….. …………………………………….. 50 Гц
    Расчетный ток переменного тока напряжение при частоте 50 Гц номинальное:
    на напряжение 0,66 кВ ……………………………….. …………………………………………………. 3 кВ
    для 1.0 кВ напряжение ………………………………………… …………………………………………. 3,5 кВ
    Допустимая длительная рабочая температура предварительного нагрева жилы кабеля …………. + 70 ° С
    Строительная длина кабеля с сечениями главной жилы:
    от 1,5 до 16мм2 . ….. ………………………………………….. ……………………………….. 450 м
    от 25 до 70 мм2 …. ……………………………………………. ……………………………….. 300 м
    от 95 мм2 и более …. ………………………………………….. …………………………….. 200 м

    Кабель ВВГ с круглой жилой

    Количество и
    условный сектор
    жил, мм²

    Наружный диаметр кабеля, мм

    Масса кабеля 1 км / кг

    0.66 кВ

    1 кВ

    0,66 кВ

    1 кВ

    1х1,5

    4,8

    5,0

    35

    37

    1х2. 5

    5,2

    5,4

    47

    49

    1х4

    5,8

    6,2

    65

    70

    1х6

    6.3

    6,7

    86

    91

    1х10 одноядерный

    7,3

    7,5

    129

    132

    1х16 одноядерный

    8.9

    9,1

    200

    204

    1х16

    9,3

    9,5

    207

    211

    1х25 одноядерный

    10.4

    10,6

    300

    305

    1х25

    10,7

    10,9

    305

    309

    1х35 одноядерный

    11. 4

    11,6

    396

    401

    1х35

    11,7

    11,9

    395

    400

    1х50 одноядерный

    13.1

    13,3

    551

    557

    1х50

    13,4

    13,6

    570

    576

    2х1.5

    7,3

    7,7

    67

    80

    2х2,5

    8,1

    9,1

    90

    107

    2х4

    10

    10. 8

    141

    152

    2х6

    11

    11,8

    185

    197

    2х10 одноядерный

    13

    13.4

    274

    281

    2х16 одноядерный

    14,9

    15,3

    399

    406

    2х16

    15.8

    16,2

    411

    419

    2х25 одноядерный

    18,6

    19

    622

    631

    2х25

    19.2

    19,6

    631

    641

    2х35 одноядерный

    20,6

    21

    816

    827

    2х35

    21. 2

    21,6

    815

    826

    2х50 одноядерный

    24,4

    24,8

    1156

    1168

    2х50

    25

    25.4

    1195

    1207

    2х70

    28,2

    1569

    2х95

    32

    1990

    2х120

    35.2

    2488

    2х150

    38,4

    3118

    2х185

    42

    3698

    2х240

    47. 8

    4815

    3х1,5

    7,7

    81

    86

    92

    3х2.5

    9,2

    9,6

    132

    139

    3х4

    10,6

    11,4

    187

    202

    3х6

    11.7

    12,5

    251

    267

    3х10 одноядерный

    13,8

    14,2

    379

    388

    3х16 одноядерный

    15. 8

    16,2

    561

    571

    3х16

    16,8

    17,5

    577

    589

    3х25 одноядерный

    19.8

    20,2

    878

    891

    3х25

    20,4

    20,9

    890

    903

    3х35 одноядерный

    21.9

    22,4

    1163

    1177

    3х35

    22,6

    23

    1159

    1174

    3х50 одноядерный

    26

    26.4

    1653

    1670

    3х50

    26,6

    27,1

    1708

    1726

    3х2,5 + 1х1,5

    9. 9

    10,4

    155

    163

    3х4 + 1х2,5

    11,5

    12,1

    221

    235

    3х6 + 1х4

    12.7

    13,7

    300

    320

    3х10 + 1х6

    15,1

    15,6

    449

    462

    3х16 + 1х10 одноядерный

    17.4

    18,3

    671

    700

    3х16 + 1х10

    18,2

    18,7

    700

    715

    3х25 + 1х16 одноядерный

    21

    22. 2

    1043

    1065

    3х25 + 1х16

    21,7

    22,2

    1056

    1072

    3х35 + 1х16 одноядерный

    23.7

    24,2

    1351

    1369

    3х35 + 1х16

    23,7

    24,1

    1342

    1360

    3х50 + 1х25 одноядерный

    27.6

    28,1

    1914

    1934

    3х50 + 1х25

    28,3

    28,8

    1970

    1991

    4х1. 5

    9

    9,5

    119

    127

    4х2,5

    9,9

    10,4

    164

    172

    4х4

    11.5

    12,5

    236

    255

    4х6

    12,7

    13,7

    319

    340

    4х10 одноядерный

    15.1

    15,6

    488

    500

    4х16 одноядерный

    17,4

    18,3

    727

    757

    4х16

    18.9

    19,3

    765

    780

    4х25 одноядерный

    21,8

    22,2

    1140

    1156

    4х25

    22. 5

    23

    1155

    1173

    4х35 одноядерный

    24,6

    25

    1540

    1558

    4х35

    25.3

    25,8

    1534

    1553

    4х50 одноядерный

    28,7

    29,1

    2158

    2180

    4х50

    29.4

    29,9

    2232

    2254

    5х1,5

    9,8

    10,3

    147

    156

    5х2,5

    10.8

    11,4

    203

    213

    5х4

    12,6

    13,7

    293

    316

    5х6

    14

    15

    397

    422

    5х10 одноядерный

    16. 6

    17,2

    607

    622

    5х16 одноядерный

    19,6

    20,1

    925

    942

    5х16

    20.8

    21,3

    952

    971

    5х25 одноядерный

    24,4

    24,9

    1446

    1467

    5х25

    25.2

    25,7

    1466

    1488

    5х35 одноядерный

    27,1

    27,6

    1920

    1943

    5х35

    27.9

    28,4

    1913

    1937

    5х50 одноядерный

    31,7

    32,2

    2693

    2719

    5х50

    32. 5

    33

    2784

    2812

    Кабели ВВГ с секторной жилой

    Количество и
    условный сектор
    жил, мм²

    Наружный диаметр кабеля, мм

    Масса кабеля 1 км / кг

    0.66 кВ

    1 кВ

    0,66 кВ

    1 кВ

    3х70

    26,2

    2267

    3х95

    29.2

    2885

    3х120

    31,6

    3574

    3х150

    34. 8

    4543

    3х185

    37,8

    5411

    3×240

    42.2

    7010

    ВВГ / АВВГ

    Кабель питания

    с пластиковой изоляцией на напряжение от 0,66 до 1 кВ

    Применимо к:

    Кабели

    предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000 В частотой 50 Гц.

    Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель не подвергается действию растягивающих усилий при эксплуатации, в окружающей среде любой степени. коррозионной активности.

    -1. Токопроводящая жила алюминий
    -2. Утеплитель
    -3. Ракушка

    Технические характеристики:

    1.Ограничить рабочую температуру окружающей среды от -50 до +50.
    2. Относительная влажность воздуха до 98% при температуре 35 ° С.
    3. Номинальное переменное напряжение 1 кВ при частоте 50 Гц.
    4. Испытательное напряжение: переменный ток, 50 Гц, 3500 В в течение 10 минут.
    5. Сопротивление изоляции не менее 0,005 мОм на километр.
    6. Минимальный радиус изгиба составляет примерно 15 диаметров кабеля.
    7. Номинальное сечение:
    Жила алюминиевая однопроволочная — от 2,5 до 50 мм 2 ;

    Проволока алюминиевая многопроволочная — 70-1000 мм 2 .

    8. Кабели выпускаются одно-, двух-, трехжильные, четырехжильные и пятижильные.
    Кабели четырехжильные изготавливаются с односекционными или одножильными жилами.

    Кабельная структура:

    1. Жила алюминиевая однопроволочная или многопроволочная.
    2. Изоляция из ПВХ или сшитого полиэтилена.
    3. Оболочка — для марок АВВГ , АПвВГ из поливинилхлоридного пластика;
    для марок АВВГнг , АПвВГнг из поливинилхлоридных пластиков пониженной горючести;

    для марок АВВГнг-LS , АПвВГнг-LS из поливинилхлоридного пластика пониженной горючести с низким газо-дымовыделением.

    на российском рынке, рассчитанные на 660 / 1000V VVG, VVGng Cable, View VVG Cable, Hesheng Подробная информация о продукте Zhengzhou Hesheng Cable Co., Ltd. на Alibaba.com

    Описание продукта

    Российский рынок для 660/1000 В ВВГ, Кабель ВВГнг

    Конструкция:
    1. Жила — медная, одножильная или многопроволочная, круглой или секторной, 1 или 2 класса по ГОСТ 22483.
    2. Изоляция — ПВХ.Изолированные жилы многожильных кабелей имеют идентификационную окраску. Изоляция нейтрального провода синего цвета. Изоляция заземляющих жил двух цветов (желто-зеленая).
    3. Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручиваются. Двухжильные кабели имеют жилы одной и той же площади. Трех-, четырех- и пятижильные кабели имеют все жилы одной площади или один провод (заземляющий или нейтральный) меньшей площади.
    4. Оболочка — ПВХ, кабели ВВнг в оболочке из негорючего ПВХ.

    Применение:
    Эти кабели предназначены для распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ 50 Гц. Предназначены для укладки как в сухих, так и во влажных производственных помещениях на специальных эстакадах, в сборе, а также на открытом воздухе. Кабели не рекомендуется закапывать в траншеи. Кабели
    ВВГ при индивидуальной прокладке не распространяют горение.
    Кабели ВВГнг при прокладке пучками не распространяют горение.

    Технические характеристики:
    Вид климатизации УХЛ, категория размещения — 1 и 5 по ГОСТ 15150-69.
    Диапазон рабочих температур …………………………………………… от -500 до +500
    Относительная влажность воздуха ………………………………………………… ..до 98%
    Кабели прокладывать и монтировать без предварительного нагрева при температурах не ниже… -15
    Минимальный радиус изгиба при прокладке: одножильные кабели ВВГ ………………………………………… ………… 10 наружных диаметров
    одножильных кабелей ВВГнг ………………………………………………….15 внешних диаметров
    Многожильные кабели …………………………………………………………… ..7.5 внешние диаметры
    Номинальная частота ………………………………… ………………………………… 50 Гц
    Испытательное напряжение переменного тока 50 Гц
    Для 0,66 кВ ………………………………………… 3 кВ
    Для 1 кВ…. ………………………………………………………………………… 3,5 кВ
    Длительно допустимая рабочая температура нагрева жилы …… ..… + 70

    МЭК 60502-1 МЭК 60228 600/1000 В

    Размер (мм2)

    Размер структуры мм

    Медный кабель (кг / км)

    Конуктор

    Изоляция

    Концентрический проводник

    Наружная оболочка

    Однопроводной

    Диаметр.

    ПВХ

    Однопроводной

    УФ-ПВХ

    Диаметр.

    Толстый

    Диаметр.

    Толстый

    Диаметр.

    (кг / км)

    10

    7

    1.35

    4,05

    1,55

    20

    0,85

    1,4

    11,79

    301,55

    16

    7

    1,7

    5,1

    1,55

    32

    0,85

    1.4

    12,84

    431,7

    25

    7

    2,14

    6,42

    1,6

    29

    1,13

    1,5

    15,02

    647,46

    16

    7

    1. 7

    5,1

    1,55

    26

    1,13

    1,4

    13,42

    244,16

    25

    7

    2,14

    6,42

    1,6

    29

    1,13

    1.5

    15,02

    307,3

    35

    19

    1,53

    7,65

    1,65

    27

    1,35

    1,6

    16,99

    390,15

    Номинальная площадь сечения

    (мм2)

    Макс.диаметр проволоки

    (мм)

    Толщина слоя покрытия

    (мм)

    Толщина оболочки в слоях с двойным покрытием (мм)

    Средний наружный диаметр

    (мм)

    Макс. сопротивление при 20 ℃

    (Ом / км)

    Мин.

    Макс.

    Проволока с оловянным покрытием

    Медный провод

    16

    0.21

    2,0

    1,3

    9,2

    11,5

    1,190

    1,160

    25

    0,21

    2,0

    1,3

    10,5

    13,0

    0,780

    0,758

    35

    0.21

    2,0

    1,3

    11,5

    14,5

    0,552

    0,536

    50

    0,21

    2,2

    1,5

    13,5

    17,0

    0,390

    0. 379

    70

    0,21

    2,4

    1,6

    15,5

    19,5

    0,276

    0,268

    95

    0,21

    2,6

    1,7

    18,0

    22.0

    0,204

    0,198

    Китай производитель силового кабеля, кабель, провод поставщик кабеля

    Тип бизнеса:

    Производитель / Завод

    Год основания:

    1989-05-31

    Площадь завода:

    5000 квадратных метров

    Сертификация системы менеджмента:

    ISO9001: 2015

    Производитель / поставщик силовых кабелей в Китае, предлагает Hot 1. 5 мм 2,5 мм 4 мм 6 мм 10 мм Одноядерный медный ПВХ Электропроводка для дома Электрический кабель и провод Цена Строительство Электрический провод, производитель Силовой кабель 600/1000 В 4-жильный 25 мм2 Cu / Al Кабель питания низкого напряжения, Кабель питания низкого напряжения Проволочный кабель Завод электрических проводов и т. Д. на.

    Торговые данные и цена экспорта Gng по коду ГС 85

    ДАТА HS_CODE Описание продукта Товарный знак Страна Вес нетто Статистическая стоимость Место отправителя Имя грузоотправителя
    03.09.2017 8544499108 .Медные кабели «PPGNG (A) -HF», ПЯТИ Жилы, сечение жилы 120 мм, изолированное, НЕ СОДЕРЖИТ ДРАГОЦЕННЫХ МЕТАЛЛОВ, БЕЗ УСТРОЙСТВ ДЛЯ ПОДКЛЮЧЕНИЯ НА 400 В, не представляет культурную ценность, В БЫТОВОМ ДОМЕ ИСПОЛЬЗУЕТСЯ всего 17 МЕТРОВ: ELE ** * *** 87,83 1816,17 *** ***** *****
    2017-09-05 8544119000 Изолированные провода Медь обмотка. НЕ покрытый лаком и без эмали. : КАБЕЛЬ ВВГНГ3 * 4. ВСЕГО 50 М. ВВГнг.КАБЕЛЬ СИЛОВЫЙ С МЕДЬЮ МЕДЬ 3 токоведущий провод сечением 4 мм квадрат, в изоляции и оболочке из поливинилхлорида НЕГОРЮЧИЙ *** РОССИЯ 12,5 69,57 *** ***** *****
    2017-09-05 8544499108 КАБЕЛЬ ВВГнг (A) -LS 3х2,5 КРУГЛЫЙ (M) -ЭЛЕКТРИЧЕСКИЙ IECI-WIRE C изолированные жилы DIAMETROOM читать далее более 1 мм для напряжений до 1000 В: ВЛКЗ Неизвестно Неизвестно 3X1,5 MM2 ВВГнг-LS 150 ВЛКЗ не разглашается НЕТ УКАЗАНО 3X2,5 MM2 ВВГнг-LS 260 *** РОССИЯ 46.78 159,53 *** ***** *****
    2017-09-06 8544499509 Провода и кабели на напряжение до 1000 В (для гражданское использование в Посольстве РФ, НЕ ВОЕННОЕ) КАБЕЛЬ: 1) 5х4 — 50М; 2) 3х3,5 — 200М; 3) 3х2,5 — 200М; 4) 2H0.75-1000M 5) 2H0.75-200M *** РОССИЯ 34 1387,34 *** ***** *****
    2017-09-07 8544499108 ОБОРУДОВАНИЕ ДЛЯ УСТАНОВКИ АЗОТА AAW-3. 5, плата №220 КОМПЛЕКТ, ДЛЯ УСТАНОВКИ НИЗКОГО ДАВЛЕНИЯ азота полипропилена и полиэтилена высокой плотности — КАБЕЛЬ КВВГНГ 4Х1,0 ТУ16.К01.37-2003 356320 110 05 КАБЕ *** РОССИЯ 101 364 *** ***** *****
    07.09.2017 8544499108 Проводники электрического напряжения до 1000 В. НЕ ЯВЛЯЮТСЯ электрооборудованием ЛОМ, товар двойного назначения, без содержания драгоценных металлов и камней: КАБЕЛЬ ВВГнг 3 * 1.5. КАБЕЛЬ ПИТАНИЯ 3×1,5 ВВГнг ММ2 может отправлять и РАСПРЕДЕЛИТЬ EL *** РОССИЯ 18,6 94,18 *** ***** *****
    2017-09-08 8531109500 ДИАПАЗОН ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ Проектная документация на строительство жилого дома Посольства Швейцарии в Узбекистане. ОБОРУДОВАНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ СИСТЕМЫ противопожарной безопасности и обеспечения безопасности дома. НЕ ЛОМАЙТЕ ЭЛЕКТРИЧЕСКИЙ. НЕ СОДЕРЖИТ КПРВГНГ (А) — *** РОССИЯ 437 10020,63 *** ***** *****
    2017-09 -08 8544499509 Провода и кабели с изолированным проводником диаметром более 0.51 мм входит в проектную документацию на строительство жилого дома Посольства Швейцарии в Узбекистане на напряжение 720 В. Кабель типа ВВГнг (А) -LS. РАЗРЕЗ от 1,5 до 16 мм2. ВВГнг (А) *** РОССИЯ 1412 9111,43 *** ***** *****
    2017-09-15 8544499509 Провода и кабели на напряжение до 1000 В / ДЛЯ ГРАЖД.ПРИМЕНЕНИЯ Посольство России / КАБЕЛЬ ВВГнг (А) LS: 1) — 270м; 2) — 55М ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «МАГАЗИН СНАПСЫ» Компания «МАГАЗИН СНАПСЫ» 12.09.15 325 *** РОССИЯ 40 299,6 *** ***** *****
    2017-09-20 8544499108 .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
