Мощность обогрева регулируется ступенчато:1,5 и 3 Квт. В схеме присутствует 2 тэна по 1,5 КВт. Кнопками включаются 1 или 2 тэна сразу. Термостат в тепловых пушках используется обычно безкорпусный, с биметаллической пластиной.

Поиск данных по Вашему запросу:

Выключатель kcd4 схема подключения

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Переключатели клавишные 12В, 250В, 2А — 35А
• Как подключить проходной выключатель своими руками
• Как Подключить Переключатель Kcd4 Со Светодиодом
• Переключатель трехпозиционный KCD4
• Схема электропроводки t125 kcd4 мгновенный тумблер
• Переключатели клавишные

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Переключатели серии IRS-201-1A3

Переключатели клавишные 12В, 250В, 2А — 35А

Проходные выключатели точнее — переключатели используются для независимого управления освещением из нескольких мест.

Они всегда работают в паре. Фаза от электросети приходит к первому, затем по двум проводам — ко второму проходному выключателю и от него к источнику освещения. Часто такие выключатели еще называют дублирующими или перекидными. По внешнему исполнению они не отличаются от обычных. Подобную схему можно применять везде, где удобно включить свет в одном месте, а выключить в другом. Особенно это актуально для освещения лестничных пролетов: можно включить светильники на одном этаже первым выключателем, а на другом выключить вторым.

Удобно использовать подобную схему для освещения длинных коридоров, проходных комнат, на дачных участках — для освещения дорожек.

В схеме включения света с двух точек использованы соединительная коробка, лампа, два одноклавишных проходных выключателя и соединительные провода. От источника электричества к лампе через соединительную коробку направлен один провод — нулевой. Второй, фазный, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две нары кон тактов выключателей соединены между собой. Для включения лампы фаза подается к светильнику с общего контакта второго проходного выключателя.

То есть один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении — с другим. Именно поэтому общая замкнутость всех трех контактов полностью исключена. В каком бы положении ни находился один из переключателей, вторым можно всегда включить или выключить линию освещения. Предусмотреть установку таких выключателей желательно в процессе строительства дома или во время капитального ремонта, чтобы проложить электропроводку.

Заранее выберите способ прокладки проводки — закрытый либо открытый. В случае первого варианта нужно будет выполнить штро-бильные работы по подготовке каналов для укладки проводки. Закрепите на своих местах проходные выключатели.

Учтите, что от распределительной коробки к ним нужно протянуть трехжильный провод, выведите концы проводов от выключателей. Смонтируйте лампу, выведите двухжильный кабель. Установите распределительную коробку с учетом минимальной длины кабеля и удобства ее расположения в доме. Из коробки нужно выкрутить шурупы и аккуратно снять заглушки отверстий для подвода электрических проводов. В коробку введите кабели от лампы, от питания В и проходных выключателей. В самой коробке соедините провода между собой, как показано в нашем мастер-классе.

Четко понимайте принцип работы каждого выключателя: первый замыкает цепь с первым проводом, второй — со вторым. Количество источников света можно увеличивать. Но если суммарная нагрузка на выключатель будет больше или примерно равна указанной производителем предельной нагрузке, нужно установить разгрузочное реле. Для управления из разных точек двумя типами освещения можно использовать двух -клавишные проходные выключатели. Они подключаются так же, как и одноклавишные, но на один двухклавишный от распределительного щитка тянут пятижильный кабель, а на другой — два трехжильных.

Читайте также: Как своими руками установить розетки и выключатель в гипсокартон. Процедура подключения проходного выключателя почти не отличается от обычного. Разница только в количестве контактных клемм и подводимых проводов — у проходного выключателя их три. В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей. Сечение трехжильного провода, подводимого к проходным выключателям, обязательно подбирайте в соответствии с мощностью управляемого светильника 1.

Зачистите концы электропроводов, удалив с них изоляцию на мм. Длина свободных проводов не должна превышать 10 см — очень длинный провод не поместится в коробке, а с очень коротким вам будет неудобно работать 2. К выключателям должен подходить только фазный провод, при подключении к ним нулевого провода напряжение с цепей освещения сниматься не будет, а значит, изоляция проводов будет быстрее изнашиваться и не исключены короткие замыкания. Фазный провод от распаечной коробки подключите к общему входному контакту первого проходного выключателя.

Два других выходных контакта соедините с проводами, идущими от аналогичных контактов второго выключателя. А общий входной контакт второго выключателя соедините с проводом, идущим от светильника. Второй провод от светильника напрямую соедините с нулем распаечной коробки 3. В качестве источника освещения в такой схеме могут использоваться любые типы ламп — от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных 4.

Чтобы смонтировать больше пунктов управления, кроме простых проходных выключателей понадобятся еще и перекрестные. В них будет не три, а четыре одновременно переключаемых контакта — два входных и два выходных. К ним нужно подводить четырехжильный провод. Перед проведением работ по подключению проводов отключите электричество в доме. Убедитесь в отсутствии напряжения с помощью указателя напряжения и только после этого приступайте к работе.

Как подключить проходной выключатель своими руками

Транзисторы биполярные. Транзисторы полевые. Транзисторы IGBT. Активные компоненты. Датчики Холла. Диодные мосты.

Неправильная схема подключения выключателя разгона к РМ И все же Модернизация переключателя KCD-4 под светодиод.

Как Подключить Переключатель Kcd4 Со Светодиодом

Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Сортировать по : Лучшее соответствие. Лучшее соответствие Уровень сделки Скорость отклика. Фильтр по поставщику Gold Supplier Золотые поставщики — это компании, прошедшие предварительную проверку качества. На месте Проверки на месте были проведены Alibaba. Поставщик Премиум членство для более высокого уровня поставщиков. Транзакций через Alibaba.

Переключатель трехпозиционный KCD4

Шок Цены! Жаркий мотосезон — новинки г. Поступил широкий ассортимент цифровых антенн и приставок DVB-T2 ресиверов для просмотра бесплатных цифровых каналов эфирного телевидения! Блоки питания для ноутбуков, планшетов, светодиодных светильников, усилителей, галогенных ламп 12 Вольт, жк телевизоров, игровых компьютеров, бегущих строк, бытовой техники, шуруповертов.

Все размещаемые материалы отражают исключительно мнения их авторов и могут не совпадать с мнением Администрации форума ХоумДистиллер. Форум самогонщиков, пивоваров, виноделов Оборудование Приборы и электр он ика.

Схема электропроводки t125 kcd4 мгновенный тумблер

Проходные выключатели точнее — переключатели используются для независимого управления освещением из нескольких мест. Они всегда работают в паре. Фаза от электросети приходит к первому, затем по двум проводам — ко второму проходному выключателю и от него к источнику освещения. Часто такие выключатели еще называют дублирующими или перекидными. По внешнему исполнению они не отличаются от обычных.

Переключатели клавишные

Главная Разъемы, кнопки, переключатели, реле Переключатели Клавишные рокерные переключатели. Фильтр Цена. Другие фильтры. Клавишные рокерные переключатели Сортировать по: умолчанию увеличению цены уменьшению цены названию а-я названию я-а Увеличению рейтинга Уменьшению рейтинга. Код: Т В наличии:

Схема подключения кулисного переключателя kcd4 переключатель качающегося переключателя t85 1e4, Цена FOB:US $ , Порт:Shanghai/ Ningbo.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Подключение 6-контактного выключателя с кнопкой и подсветкой. Нет ничего проще: берёте тестер и прозваниваете контакты в обоих положениях.

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0. Личный раздел Блоги Wiki. Добавлено: Чт мар 26, am. Заголовок сообщения: Re: помогите с подключением 6-ти контактной кнопки.

Регистрация Забыли пароль?

Пожалуйста, нажмите на следующие модели для установки размеров. Увеличить изображение. Схема электропроводки t kcd4 мгновенный тумблер Товары горячей распродажи. Горячая распродажа в. Схема электропроводки t kcd4 мгновенный тумблер Min. Время выполнения заказа:: Количество шт.

Наши переключатели широко используется в области небольшие бытовые изделия, оборудование связи, генератор энергии, электрические инструменты, настольная лампа, электродвигателя, электрический автомобиль, электрические игрушки, UPS, медицинские учреждения гнездо, и т. Мы будем проверять поставляемого материала, процесс производства и конечного продукта, Мы полностью сделать контроль качества на каждом проходить с инспекций в том числе напряжение, сопротивление изоляции, проводник, Размер, внешний вид, и т. Между тем случайной выборки берется за инспекции, такие как продукции экзотермический, охрана окружающей среды и электрической жизни.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.



По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

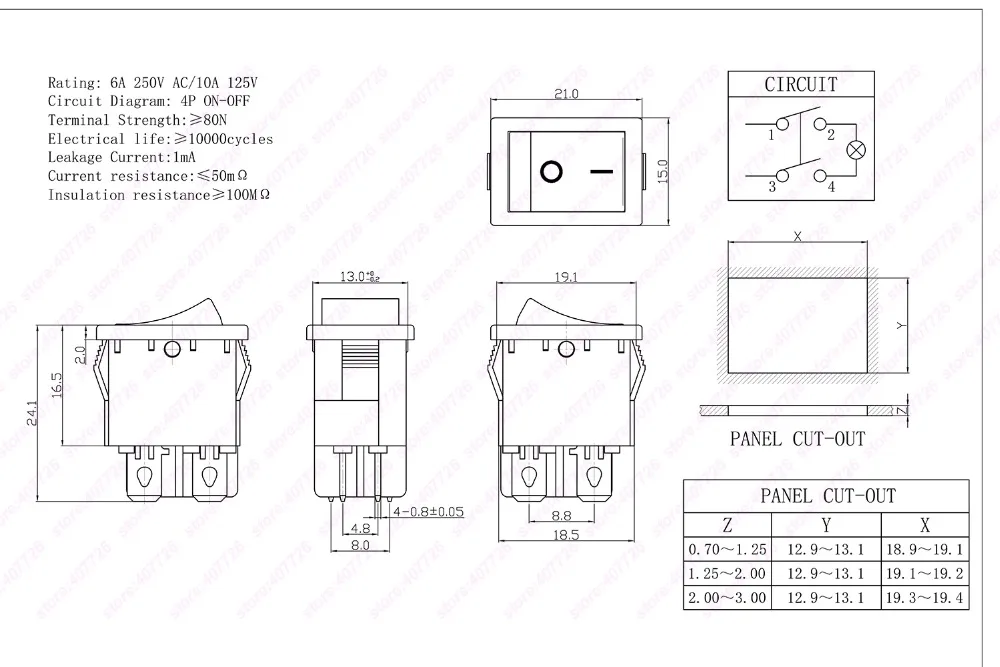

Кулисный переключатель с подсветкой, 4-контактные цепи

Этот переключатель со световым индикатором очень популярен и недорог. В этой статье обсуждаются 5 (пять) схем, с видео для каждой схемы. Эти схемы достаточно легко выполнять в свободное время, по воскресеньям или праздникам. С примером применения для управления водяным насосом, который находится вне дома, чтобы было легко узнать, работает ли насос. Этот переключатель обычно используется для: удлинительного кабеля, источника питания, зарядного устройства, StaVol (стабилизатор напряжения) или автоматического регулятора напряжения (AVR), пылесоса, электрической панели, лампы, которая находится далеко от переключателя или садового освещения, насос высокого давления, лодочные и корабельные электрические, кондиционеры (A/C) и так далее.

Обсуждаемый переключатель относится к типу KCD4, индикатор загорается только при высоком напряжении около 90-250 вольт переменного или постоянного тока. Световой индикатор представляет собой мини-неон (NE-2), который может работать как с постоянным, так и с переменным током, если напряжение подходит. Но выключатель может работать при низком напряжении. На фото выше показан переключатель в положении «Вкл.» или подключении. На красной кнопке написано: 1 — положение Вкл., 0 — положение отключения или Выключения.

Допустимый ток составляет 15 ампер при 250 В переменного тока и 20 ампер при 125 В переменного тока.

ВНИМАНИЕ:

Следующие цепи подключены к электрической сети 100-220 В переменного тока. Всегда используйте хорошо изолированные инструменты. Не прикасайтесь к цепи, когда она подключена к электросети. Убедитесь, что предохранитель или MCB (миниатюрный автоматический выключатель) отключены при подключении цепи к электрической сети. Перед подключением цепи к сети всегда проверяйте с помощью тестового пера отсутствие напряжения в сети.

Если непосредственно к выключателю подключен только 1 (один) провод сетки. Тогда провод должен быть проводом напряжения (провод под напряжением, провод под напряжением), а не нулевым проводом от электросети. Для обеспечения отсутствия тока в нагрузке, когда выключатель отключен (Выкл.).

Этот переключатель имеет 4 контакта, которые обозначены цифрами 1 и 2, как на фото выше. Но обычно схема не изображается на корпусе выключателя. Если смотреть снизу, это будет выглядеть следующим образом:

Метка номер 1 предназначена для двух контактов рядом с краем переключателя.

Метка номер 2 предназначена для двух контактов в центре переключателя.

Так же есть цифра 3, но нет булавки. Существуют также переключатели с контактами, обозначенными 2b, 2 и 2a; но принцип работы тот же.

Схема выключателя следующая:

Световой индикатор представляет собой мини-неоновую или люминесцентную лампу (N). На схеме это похоже на символ конденсатора, но с точкой. На самом деле для этой лампы требуется резистор около 150 кОм, который включается последовательно как ограничитель тока. Но резистор для простоты на схеме не изображен. Видно, что минилюминесцентная лампа всегда подключена к контактам номер 2.

ЦЕПЬ 1

Это наиболее распространенная схема переключателя KCD4.

Контакты № 1 подключены к электросети (IN), обозначены красным цветом. Контакт № 2 (ВЫХОД) подключен к лампочке в качестве нагрузки (L), показанной синим цветом.

Как на картинке выше. Для того чтобы индикатор загорался при включении выключателя, оба контакта 1 должны быть подключены к источнику тока или электрической сети. Хотя контакты номер 2 не подключены, индикатор может гореть, если переключатель подключен. Потому что световой индикатор питается от контакта № 1.

Контакты номер 2 подключены к нагрузке или управляемому устройству. На рисунке выше нагрузка обозначена как лампа (L).

В следующем видео на YouTube показано, как подключить переключатель KCD4, цепь 1.

КОНТУР 2

Если пространство узкое или расстояние большое, то к выключателю можно подключить только 3 (три) провода. Следующие номера контактов схемы обозначены буквами, чтобы их было легче понять, даже если на самом переключателе буква не написана.



На приведенной выше схеме показаны контакты 1a и 1b, все они подключены к электросети. При этом к нагрузке (L) подключен только один из выводов №2, а именно вывод 2а. Другой провод нагрузки подключается непосредственно к проводу сетки, идущему к контакту 1b.

Провод сетки, подключенный к контакту 1a, должен быть проводом под напряжением.

Тогда соединение контактов будет выглядеть как на картинке выше. Понятно, что напрямую к выключателю подключаются всего три провода.

В следующем видео на YouTube показана 2-я цепь переключателя KCD4.

КОНТУР 3

Этот переключатель также может быть установлен различными способами, как показано на следующей схеме, для получения различных эффектов.

Схема штыревых соединений следующая.

Если подключение обратное: оба контакта номер 2 подключены к сетке (вход). Тогда индикатор всегда будет гореть, когда переключатель подключается или когда переключатель отключается. Потому что световой индикатор подключается напрямую к контактам №2, минуя переключатели. В этой конфигурации оба контакта номер 1 подключены к управляемому устройству (выходу).

Эта схема подходит, если место выключателя всегда темное. Поскольку он всегда подсвечивается, найти выключатель несложно.

В следующем видео на YouTube показана 3-я цепь этого переключателя с 4 контактами.

КОНТУР 4

Этот переключатель можно также смонтировать таким образом, чтобы индикатор загорался, когда он не подключен (Выкл. ). И когда переключатель подключен (включен), индикатор выключится. Обычно используется для управления освещением в помещении. Как на следующей схеме.

Когда переключатель не подключен (Выкл.), горит индикатор. Потому что контакт номер 2а напрямую подключен к сетке. А контакт 2b подключен к сети через нагрузку (L). Нагрузка не может работать или включаться, потому что ток через нее слишком мал.

Если груз поврежден или сломан, индикатор гаснет. Это одна из функций этой схемы, можно сразу определить неработающую нагрузку. Но если нагрузка закорочена (короткое замыкание), индикатор остается включенным.

Если выключатель подключен, то контакт 1а подключается к контакту 2а. Чтобы индикатор погас, потому что по нему не прошел ток. Цель состоит в том, чтобы сделать выключатель легким для поиска, когда в комнате темно, потому что индикатор загорается, когда свет в комнате выключен.

Провод сетки, подключенный к контакту 2a, должен быть горячим проводом. Соединения контактов следующие.

 В следующем видео на YouTube показана 4-я цепь этого 4-контактного переключателя.

КОНТУР 5

В пятый контур добавлена ​​мини-люминесцентная лампа, подключенная параллельно нагрузке.

На приведенной выше схеме показана мини-люминесцентная лампа (N) с резистором (R), обычно 150 кОм. Неон и резистор подключены параллельно нагрузке (L). Неон служит дополнительным индикатором или вторым индикатором.

Произойдут следующие эффекты:

Если переключатель отключен (Выкл.) и нагрузка в порядке, то: индикатор переключателя горит, второй индикатор выключен.

Если выключатель отключен (Off) и нагрузка нарушена, то: горит индикатор выключателя, горит второй индикатор.

Если выключатель подключен (Вкл.) и нагрузка в норме, то: индикатор выключателя не горит, второй индикатор горит.

Если выключатель подключен (Вкл. ) и нагрузка отключена, то: индикатор выключателя не горит, второй индикатор горит.

Таким образом, эта схема может определить, сломана или повреждена нагрузка, даже если выключатель не подключен. Но не может обнаружить, если нагрузка закорочена.

Провод сетки, подключенный к контакту 2a, должен быть проводом напряжения. Соединение контактов следующее:

Следующее видео на YouTube показывает пятую цепь этого переключателя с 4 контактами.

КОНТУР 6

Шестой контур аналогичен второму контуру. Но это проще, потому что длинные соединения — это всего 2 провода.



Провод напряжения от электросети (горячий провод) должен быть подключен к входу выключателя. На схеме обозначен как 1а. Световой индикатор подключается к земле, для этого можно использовать короткий провод от выхода переключателя, обозначенный как 2b. Другой вывод выключателя (2а) подключается к лампе нагрузки, затем нагрузка подключается к нулевому проводу электросети.

Заземление должно быть хорошо изолировано. Во избежание поражения электрическим током в случае утечки из провода напряжения. Заземление можно выполнить путем установки самореза в стену. Если заземление плохое, индикатор не будет работать идеально. Так что схема 2 более рекомендуется.

Соединение контактов следующее:



Схема светового индикатора аналогична схеме тестового пера. Таким образом, тестовую ручку можно использовать для тестирования путем последовательного подключения, как показано в следующей схеме 6 видео .



ПРИМЕР ПРИМЕНЕНИЯ

В этом примере переключатель используется для управления водяным насосом вне дома. По световому индикатору легко понять, что водяной насос работает.
