Защита от перекоса фаз в трехфазной сети: что это и как выполнить проверку?

Содержание

что это и как выполнить проверку?

Большинство трехфазных электродвигателей и других устройств учитывают такой параметр, как чередование фаз. На практике, несоответствие данного параметра изначальным настройкам может привести к различным аварийным ситуациям, некорректной работе электрических приборов и к травмированию персонала.

Что такое чередование фаз?

Под чередованием фаз следует понимать последовательность, в которой напряжение нарастает в каждой из них. Во всех трехфазных цепях напряжение представляет собой синусоидальную кривую.  В каждой линии напряжение отличается на 120º от остальных.

Рис. 1. Напряжение в трехфазной сети

Как видите, на рисунке 1, там где а) — показаны кривые напряжения во всех фазных проводах, смещенные на 120º. На соседнем рисунке б) изображена векторная диаграмма этих напряжений, На обоих рисунках показана  разница между фазным и линейным напряжением.

Если взять за основу, что из нулевой точки на рисунке а) выходит  U­A, то эта фаза является первой, на диаграмме б) наглядно стрелками показано, что очередность нарастания напряжения переходит от U­A  к U­B, а за ним к

C. Это означает, что фазы чередуются в порядке A, B, C.  Такой порядок чередования считается прямым.

Прямое и обратное чередование фаз

В трехфазной сети порядок чередования фаз может отличаться в зависимости от способов подключения к силовым трансформаторам на подстанциях, от последовательности включения обмоток генератора, из-за несоответствия выводов кабеля и по прочим причинам.

Рисунок 2: Прямая и обратная последовательность

Обратите внимание, цветовая маркировка определяет последовательность  в соответствии их очередностью в алфавите по первым буквам цвета:

  • Желтый – первый;
  • Зеленый – второй;
  • Красный – третий.

На рисунке 2 изображен классический вариант прямой последовательности  A – B – C (где A имеет желтый цвет и является первой, B – зеленый и является второй, а C – красный и является третей) и классический вариант обратной последовательности  C – B – A. Но, помимо них на практике могут встречаться и другие варианты, прямого: B – C – A,    C – A – B, и обратного чередования: A – C – B, B – A – C.

Соответственно, в каждом из приведенных примеров чередование фаз будет начинаться с первой.

Зачем нужно учитывать порядок фаз?

Последовательность чередования играет значительную роль в таких ситуациях:

  • При параллельном включении в работу – ряд устройств (трансформаторы, генераторы и прочие электрические машины), могут соединяться в параллельную работу для повышения надежности системы или для обеспечения большего резерва мощности. Но, в случае неправильного подключения из-за соединения разноименных фаз произойдет короткое замыкание.
  • При подключении трехфазного счетчика – так как его работа основана на совпадении фаз с соответствующими выводами прибора, то при нарушении правильности подключения может произойти сбой и самопроизвольное движение в отсутствии какой-либо нагрузки. Из-за чего такое подключение электросчетчика приведет к необходимости оплаты потребителем киловатт, которые он не расходовал.
  • При включении двигателя – следование фаз в сети определяет для электрической машины и направление вращения двигателя.
    В случае отсутствия правильной фазировки изменится и направление движения элементов, механически соединенных с ротором. Из-за чего может произойти нарушение технологического процесса или возникнуть угроза жизни персонала.

С целью предотвращения негативных последствий от перекоса фаз и других несовпадений, на практике выполняют проверку чередования и устанавливают защиту.

Как выполнить проверку?

Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.

С помощью фазоуказателя

По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .

Рисунок 3: Принципиальная схема работы ФУ-2

Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.

На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.

На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.

С помощью мегаомметра

Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.

Рис. 4: Прозвонка кабеля мегаомметром

Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.

На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.

По расцветке изоляции жил

Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля.

Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.

Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает  один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.

При помощи мультиметра

Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.

Рис. 5: фазировка мультиметром

Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута.  Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер.

Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.

Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.

Защита от нарушения порядка чередования

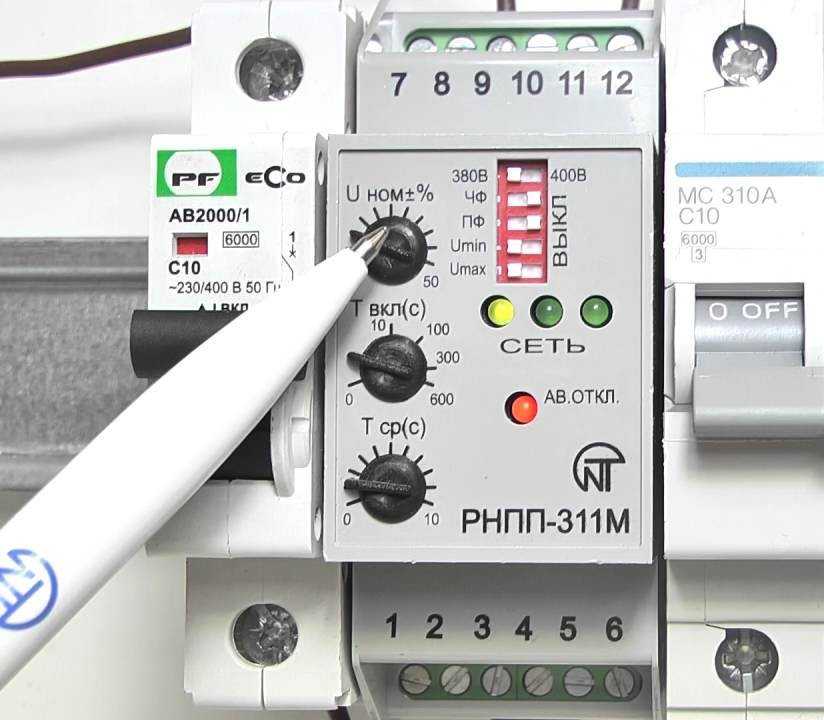

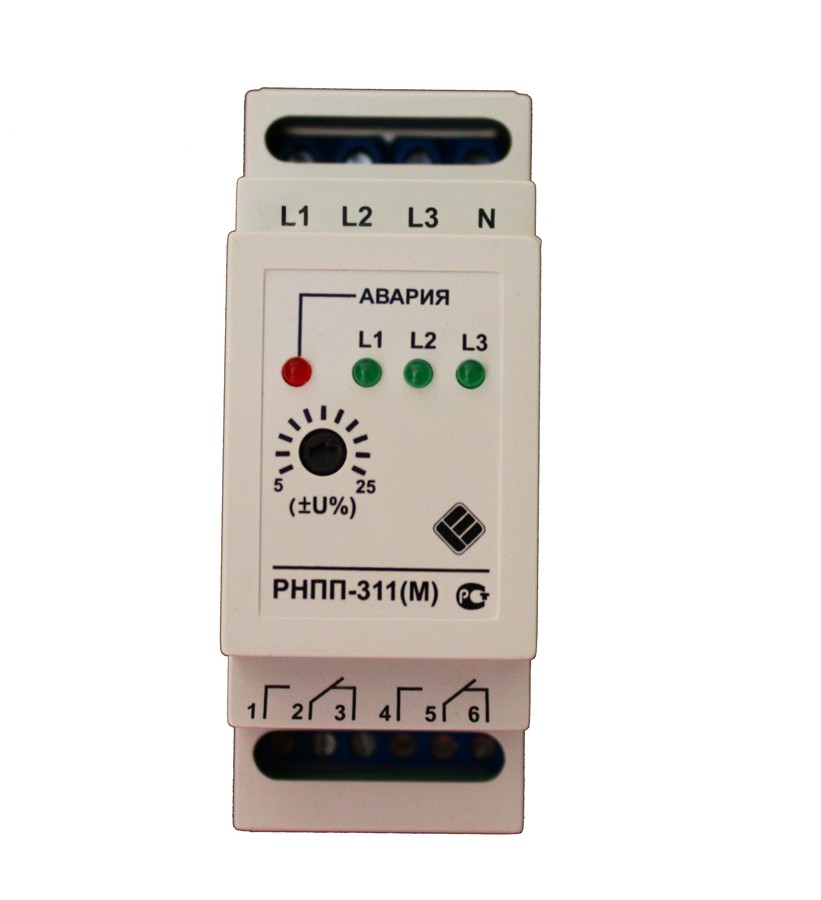

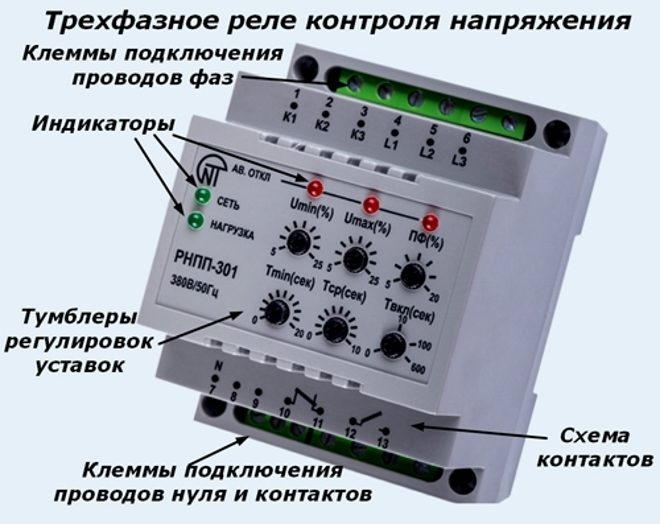

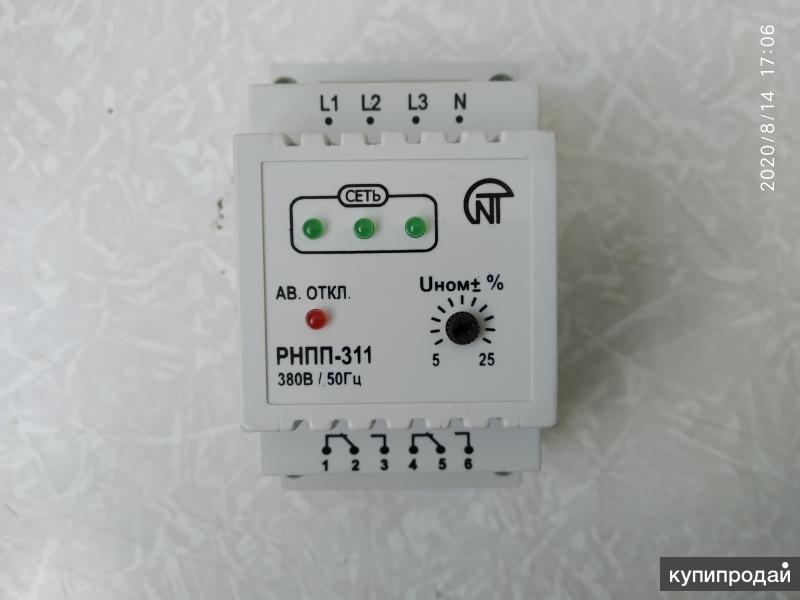

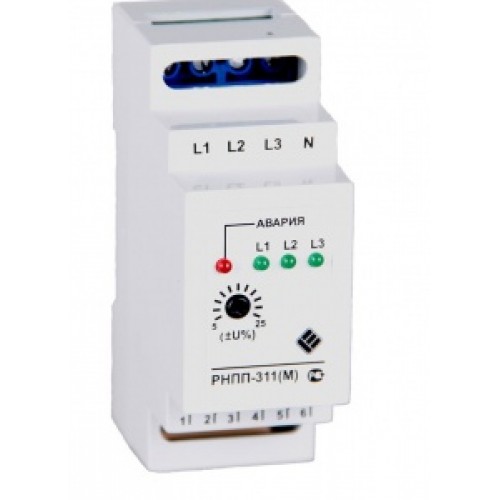

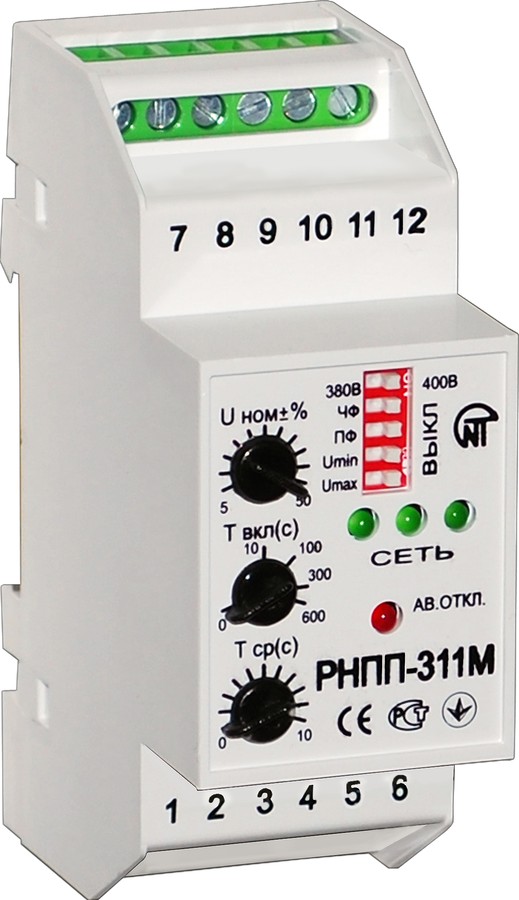

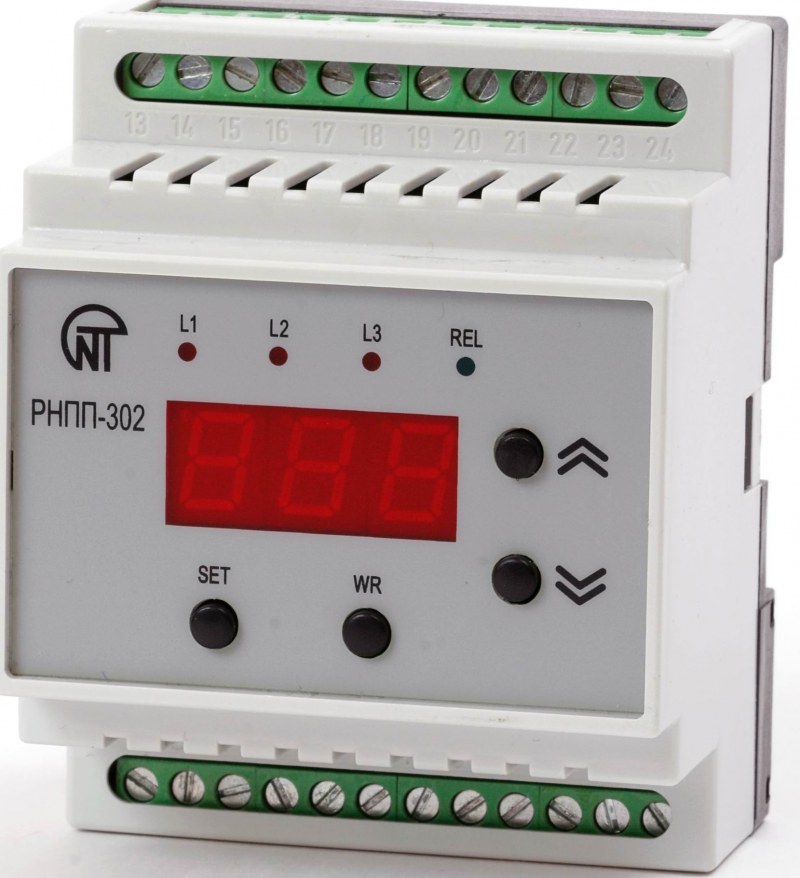

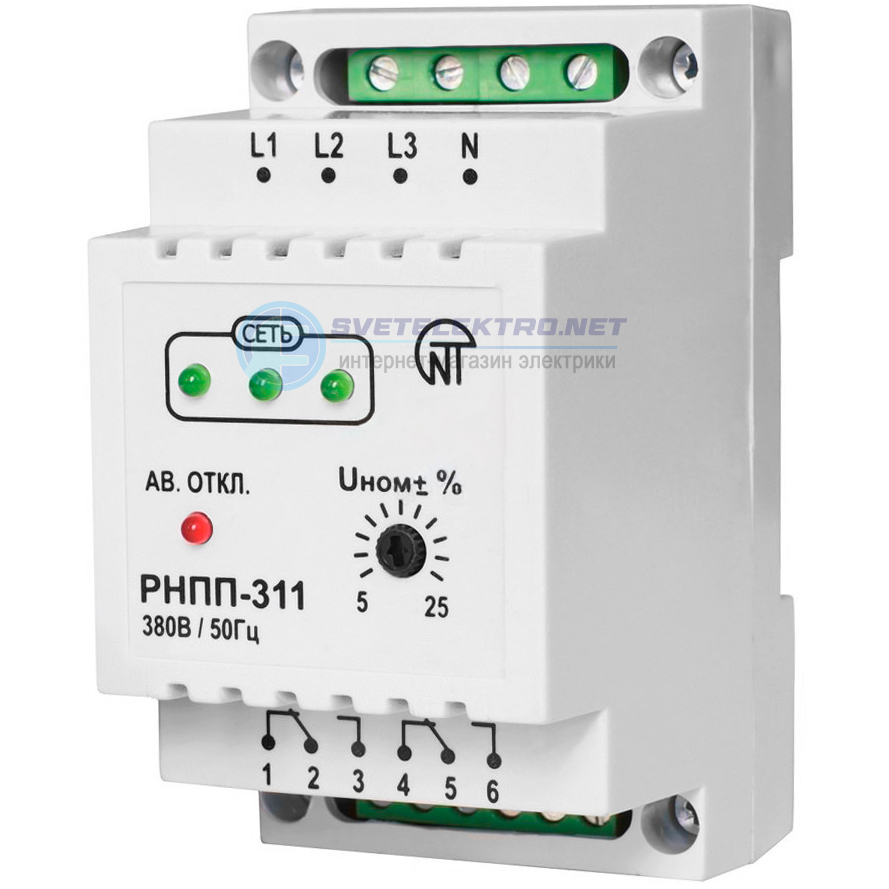

Для защиты электрического оборудования от неправильного чередования на практике применяется реле контроля фаз. Это реле настроено на работу двигателя или другого устройства в его прямом включении. Если из-за каких-то неполадок или неправильного подключения чередование нарушается, то трехфазное реле сразу отключит устройство. Его работа основана на анализе трехфазных токов и напряжений и последующем контроле этих параметров.

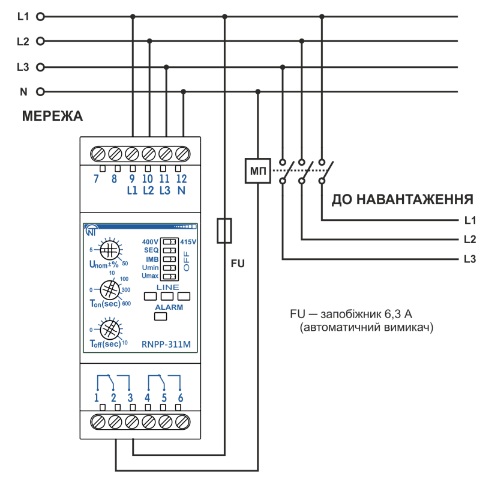

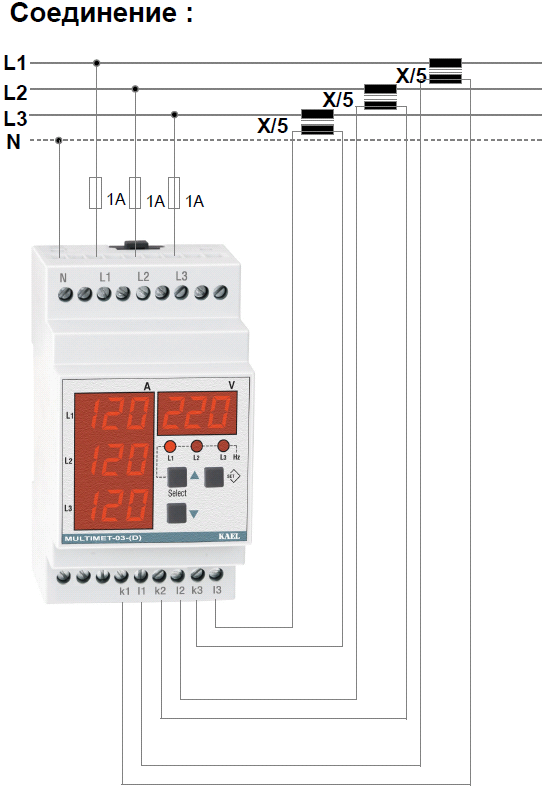

Подключение может выполняться через трансформаторы тока или напрямую, в зависимости от модели и класса напряжения в сети. Такая защита нашла широкое применение при подключении счетчиков индукционного типа, электрических машин и другого высокоточного оборудования.

Тематическое видео

Перекос фаз: причины и защита - RMNT

Без стабильного электропитания невозможна работа ни бытовых приборов, ни производственного оборудования. Асимметрия нагрузки и напряжений или перекос фаз — основная причина появления сбоев и поломок. С этим явлением можно и нужно бороться, для чего необходимо комплексное понимание правил работы трёхфазной электрической сети.

Экскурс в теорию электротехники

Трёхфазная система переменного тока была внедрена в промышленность более века назад практически в том виде, в котором сохранилась и по сей день. Основным разработчиком трёхфазной сети считается Михаил Осипович Доливо-Добровольский — отечественный научный деятель, взявший за основу своих разработок идеи Николы Теслы.

Преимущества трёхфазной сети очевидны: если в процессе вращения магнитного поля на трехполюсной обмотке генератора симметрично и последовательно появляется ток, его форму легко использоваться для обратного преобразования электрической энергии во вращение. В эпоху развивающегося научно-технического прогресса возможность свободно использовать электрические машины была крайне важной, таковой она остается и сейчас.

Агрегат гарантированного питания АГМ-7,5

Однако трёхфазная система электроснабжения не лишена недостатков.

Напряжения на каждой из фаз связаны между собой коэффициентом симметрии. В трёхфазной сети различают два вида электрических напряжений: линейное, действующее между фазами, и фазное, которое измеряют между фазой и нулевым проводом. Если нагрузка на каждой фазе одинакова (симметрична), линейное напряжение в √3 раз больше фазного. При том, что смена полярности напряжения на каждой фазе чередуется с остальными и частично пересекаются по времени, значительная неравномерность в распределении нагрузок приводит к нестабильной работе всей системы.

Причины и последствия перекоса фаз

При появлении асимметрии нагрузок наблюдается потеря фазного напряжения на одной из фаз, при этом линейное напряжение остаётся постоянным. Схема, по которой соединены трёхфазные нагрузки, может быть рассмотрена как делитель напряжения: его падение на наиболее нагруженной фазе будет максимальным из-за низкого сопротивления, при этом на наименее нагруженных фазах напряжение будет расти и стремиться к линейному. Иными словами напряжение на фазах распределяется соразмерно подключённой нагрузке.

Это мы наблюдаем в бытовых электросетях: все потребители подключены к разным фазам, однако нет никакой гарантии, что при строгой индивидуальности режимов работы и мощности электрооборудования нагрузка будет распределяться равномерно. Поэтому наиболее распространённую схему соединений нагрузок в трёхфазной сети, называемой «звездой», дополняют нейтральным проводом, подключённым к центральной точке и электрически связанным с системой заземления. Благодаря такому дополнению влияние несимметричных нагрузок на фазные напряжения существенно снижается, при этом эффективность выравнивания сильно зависит от проводимости нулевого проводника.

Если проводимость оказывается недостаточной или нулевой провод обрывается, асимметрия нагрузок снова усиливается и вызывает неравномерное распределение фазных напряжений. Такой режим работы электросети чреват серьёзными последствиями: с ростом напряжения в каждом активном потребителе возрастает сила тока вплоть до предельных значений, выходят из строя ёмкостные фильтры устройств преобразования электроэнергии, повышается вероятность пробоя изоляции, в трёхфазных двигателях наблюдается перегрев и увеличение паразитных токов. Обрыв нуля в городской сети непременно вызывает порчу электроприборов, подключённых к незащищенной ветви, даже если они не работают в данный момент. Зачастую повреждения техники необратимы, кроме того существенно возрастает вероятность возникновения пожара. Перекос фаз также негативно сказывается и на источниках трёхфазного питания — понижающих силовых трансформаторах и трёхфазных генераторах.

Восстановление нулевого провода

Для передачи электроэнергии на большие расстояния используют колоссальные напряжения, за счёт чего можно сократить до разумных значений сечения проводников. По мере приближения к потребителю происходит ступенчатое снижение напряжения с помощью силовых трансформаторов и постепенное ветвление электросети. Нет никакой нужды соединять трансформаторы нулевым проводом, с этой задачей прекрасно справляется такой замечательный проводник как земная кора. Поэтому обрыв нуля может произойти только на финальной ступени трансформации: понижающей подстанции 6–0,4 кВ или в любой точке низковольтной распределительной сети.

Чтобы разобраться, в каком месте возможен обрыв нулевого провода, обратимся к классическому примеру — трёхфазной сети электроснабжения многоквартирного дома. В техническом канале, соединяющем этажные площадки, может быть проложен трёхжильный кабель и шина общедомового заземления. Также возможно подключение нулевой шины к контуру заземления подстанции с помощью четвёртой жилы кабеля. Практически во всех случаях определить место обрыва достаточно просто, достаточно лишь измерить вольтметром электрический потенциал между нулевой шиной и землёй. Если прибор показывает значения, близкие к отклонению фазного напряжения от нормы, значит место повреждения нужно искать раньше по схеме, продвигаясь в сторону подстанции.

С воздушными линиями электропередач дело обстоит иначе. Нулевой провод следует совместно с фазными на всей протяжённости распределительной сети, начиная от подстанции или трансформатора. Естественно, никто самостоятельно не будет проводить замер напряжения между нулевым проводником и землёй на каждом столбе ВЛЭП. Обрыв можно определить лишь визуально, а ещё лучше — силами работников аварийной службы. Дополнительно отметим, что нет смысла самостоятельно заземлять нулевой проводник в своей зоне ответственности, ведь при этом разгрузка всей сети будет происходить по проводнику потребителя, а значит, ток будет протекать через прибор учета.

Инверторные стабилизаторы фаз

От асимметрии напряжений и токов страдают не только потребители с однофазным подключением, но также и трёхфазные абонентские сети, в том числе и промышленные. Одним из наиболее эффективных способов решения проблемы перекоса фаз считается установка фазного стабилизатора. В отличие от обычных бытовых стабилизаторов напряжения, фазные стабилизаторы устраняют асимметрию путём усиления или перераспределения нагрузки.

По сути функцию многофазного симметрирующего стабилизатора может выполнять сборка из трёх однофазных стабилизаторов напряжения. Однако если три устройства объединить в одно, это может сулить существенную выгоду. Принцип действия трёхфазного прибора заключён в том, что он имеет одно устройство запаса и преобразования энергии, в роли которого выступает импульсный трансформатор. Если вкратце: однофазный стабилизатор, установленный на наиболее просаженной фазе, вынужден компенсировать повышение напряжения за счёт увеличения потребляемой мощности, что сопровождается сильным снижением КПД преобразователя.

В свою очередь трёхфазные стабилизаторы черпают необходимую для выравнивания энергию с фаз, на которых напряжение выше номинального, за счёт чего размер потерь на преобразование значительно ниже. При этом осуществляется дополнительная нагрузка на ненагруженные фазы, то есть стабилизируется не только потребительская, но также отчасти и питающая сеть. Наличие общего инвертора также позволяет поддерживать трёхфазную сеть при временном отсутствии напряжения на одной из фаз питания.

Трехфазный стабилизатор напряжения FNEX SBW 100

Не обходится и без недостатков. В первую очередь таковым выступает сложность устройства и высокая стоимость приборов трёхфазной стабилизации. По большей части стабилизаторы фаз применяют в электроснабжении небольших предприятий, оснащённых электрооборудованием с общей потребляемой мощностью до 80–100 кВА: котельных, базовых станций мобильной связи, мебельных цехов. Для более мощных потребителей предусмотрены иные способы стабилизации.

Симметрирующие трансформаторы

Другой тип устройств для стабилизации токов и напряжений — симметрирующие трансформаторы. Они имеют более широкий диапазон подключаемой мощности. Для сетей с потребляемой мощностью до 400 кВА рекомендуется установка низковольтных трансформаторов типа ТСТ, для более мощных — симметрирующих трансформаторов 6/0,4 кВ типа ТМГСУ.

Оба типа трансформаторов отличаются от обычных силовых тем, что имеют дополнительную обмотку. Она расположена параллельно первичными обмотками и включена между рабочим нулем и контуром заземления средней точки трансформатора. Принцип действия прост: при появлении асимметрии нагрузок в нулевом проводе возникает ток, который передаётся магнитному сердечнику трансформатора, а затем подтягивает наиболее нагруженную фазу. Компенсация осуществляется автоматически за счёт разницы в периодах колебаний разных фаз.

Трансформаторы ТМГСУ практически ничем не отличаются от низковольтных симметрирующих. Размещение устройства балансировки фаз на ступени понижающей трансформации просто позволяет исключить дополнительную преобразовательную цепочку и, соответственно, избежать дополнительных потерь в магнитопроводе. Простота, надёжность и низкая стоимость делает симметрирующие трансформаторы лучшим решением для сетей с невысокими требованиями к чистоте синусоиды. Однако трансформаторы не обладают столь широким набором защит и функций стабилизации, которые есть у приборов инверторного типа.

Защита от перенапряжений

Ну а как же быть потребителям с однофазным подключением? К сожалению, каким-то образом повлиять на вероятность возникновения перекоса и вызванного им повышения напряжения не представляется возможным. Такие явления периодически случаются, всему виной недостаточная оснащённость магистральных сетей, отсутствие работ по прогнозированию нагрузок и плачевное техническое состояние систем электрификации.

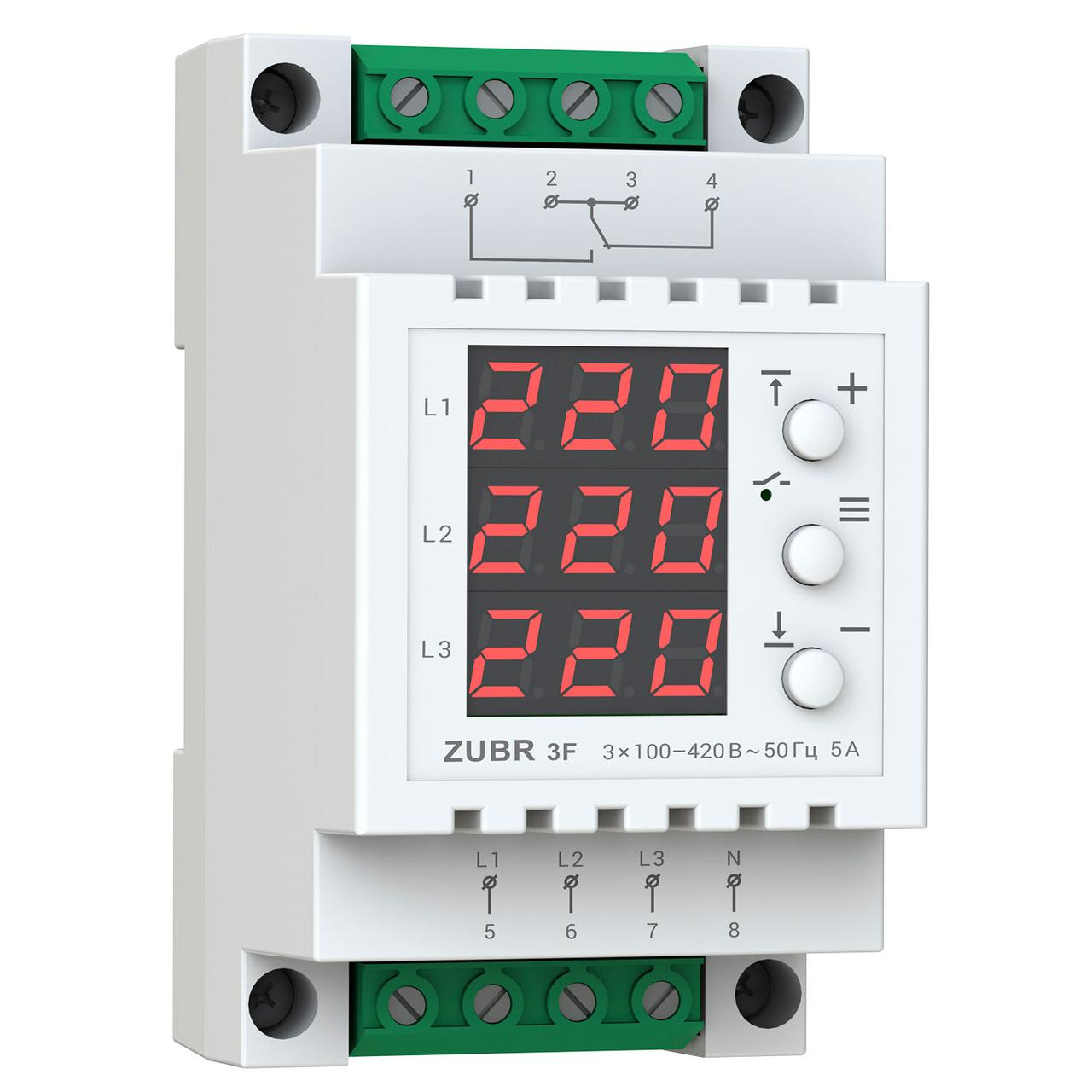

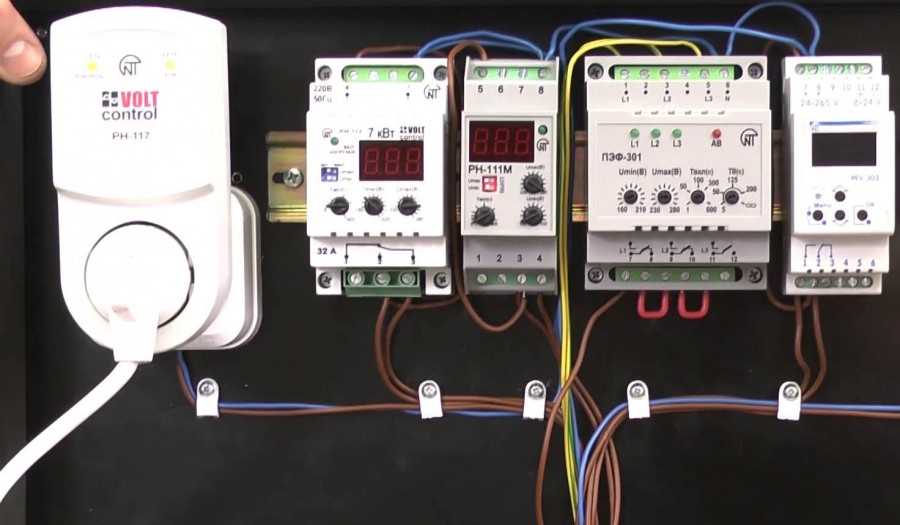

Однако защитить собственное электрохозяйство все же можно. Простейший способ — установка реле напряжения, которое отключит снабжение объекта при появлении в сети предельных рабочих параметров. Если даже временное отсутствие электроснабжения на объекте недопустимо, существует два способа защиты от перекоса фаз: установка однофазного стабилизатора или оснащение вводно-распределительной группы АВР с автономным источником питания.

Как уберечь генератор от перекоса фаз

Среди огромного разнообразия генераторов встречаются трехфазные модели. Они разработаны специально для таких потребителей. Ведь есть приборы, которым для качественной работы нужно не 220 В, а целых 380 В. Давайте вспомним, что три фазы, это всего лишь три провода, что, соответственно, находятся под током и электричеством, и часто специалистами называются «плюс», «земля», «ноль». Такие устройства вырабатывают напряжение 380 В и к нему можно абсолютно спокойно подключать все оборудование, которому требуется именно такое напряжение.


Обычно, если подключить к такому устройству обычную технику, то оно будет работать только на треть своей возможности. Если оборудование будет работать с одним потребителем, тогда будет все прекрасно. Но если к нему подключить несколько приборов бытовой техники, обязательно следует соблюдать некоторое равновесие, чтобы перепад и разница потребляемого напряжения в соотношении с другими никак не превышала 30 процентов. Чтобы покупателям было проще освоить это правило, давайте рассмотрим его на примере.

В качестве примера возьмем стандартный генератор, мощность которого составляет 6 кВт. По выше описанному правилу, к нему можно свободно подключить один потребитель, что требует напряжения 220 В, но стоит внимательно смотреть, чтобы его мощность не превышала 2 кВт. Присоединяя на вторую фазу другую технику, нужно следить, чтобы азы, находящиеся по соседству были загружены минимум на 1,4 кВт (6 кВт – 30%) или максимум на 2,6 кВт (6 кВт + 30%). Если вы подключите, например, в частном доме, на первую - всю кухонную утварь, такую как холодильное оборудование, электроплита, духовка, электрочайник, а к другой подведете только спальное помещение, где работает одна лампочка, телевизор и в лучшем случае компьютер, то соответственно перекос фаз произойдет стопроцентно.


Как предотвратить перекос фаз? Что делать, если это случилось?

В случае, когда у вас возникает перекос, получается, что на той фазе, которая максимально перегружена, резко падает напряжение, а на второй, что была загружена недостаточно, оно повышается, часто даже больше чем номинальное. Поэтому все подключенные потребители начнут неадекватно реагировать на такие скачки напряжения. Например, лампочки начнут мигать, если подключен холодильник, то он просто будет издавать громкий гул и шум, а потом поломается.


Чтобы уберечь свою электрическую технику от неисправности в результате перекоса фаз, нужно правильно подбирать агрегат, ведь если у вас нет потребителей, которым для нормальной работы нужно напряжение 380 В, лучше приобретать однофазные устройства, которым такая проблема не страшна.

Как говорят эксперты, при покупке трехфазного оборудования необходимо воспользоваться услугами профессионального электрика. Он должен не просто подсчитать всю мощность предполагаемых потребителей, но и правильно распределить нагрузку. Поэтому вы должны понимать, что следует познакомиться с хорошим электриком или консультантом, который в случае необходимости приедет к вам домой и поможет решить проблему с подобным оборудованием.

Преимущества трехфазной системы перед однофазной

Трехфазная система имеет три токоведущих провода, которые подают напряжение 440 В на крупных потребителей. В то время как однофазная система имеет один токоведущий провод, который используется в бытовых целях. Ниже приведены основные преимущества трехфазной системы перед однофазной системой.

  • Более высокий рейтинг
    Номинал, то есть мощность трехфазной машины почти в 1,5 раза превышает номинальную мощность (мощность) однофазной машины того же размера.
  • Постоянная мощность
    В однофазных цепях подаваемая мощность пульсирует. Даже когда напряжение и ток совпадают по фазе, мощность равна нулю дважды в каждом цикле. В то время как в многофазной системе передаваемая мощность почти постоянна, когда нагрузки находятся в сбалансированном состоянии.
  • Экономика передачи энергии
    Трехфазная система требует только 75% веса проводящего материала от того, который требуется однофазной системе для передачи такого же количества мощности на фиксированное расстояние при заданном напряжении.
  • Превосходство трехфазных асинхронных двигателей
    Трехфазные асинхронные двигатели находят широкое применение в промышленности, поскольку ниже приведены следующие преимущества.

1. Трехфазные асинхронные двигатели являются самозапускающимися , тогда как однофазные асинхронные двигатели не запускаются автоматически. Это означает, что однофазный двигатель не имеет пускового момента и, следовательно, ему необходимы вспомогательные средства для запуска на начальной стадии.

2.Трехфазные асинхронные двигатели имеют на более высокий коэффициент мощности и КПД на выше, чем у однофазных асинхронных двигателей.

  • Размер и вес генератора
    Трехфазный генератор переменного тока имеет небольшие размеры и легкий вес по сравнению с однофазным генератором.
  • Требования к меди и алюминию
    Трехфазная система требует меньше меди и алюминия для системы передачи по сравнению с однофазной системой передачи.
  • Частота вибрации
    В трехфазном двигателе частота вибрации меньше по сравнению с однофазным двигателем, поскольку в однофазном двигателе передаваемая мощность зависит от тока и постоянно изменяется.
  • Зависимость
    Однофазная нагрузка может эффективно питаться от трехфазной нагрузки или системы, но трехфазная система не может зависеть или питаться от однофазной системы.
  • Крутящий момент
    В трехфазной системе создается равномерный или постоянный крутящий момент, тогда как в однофазной системе создается пульсирующий крутящий момент.
