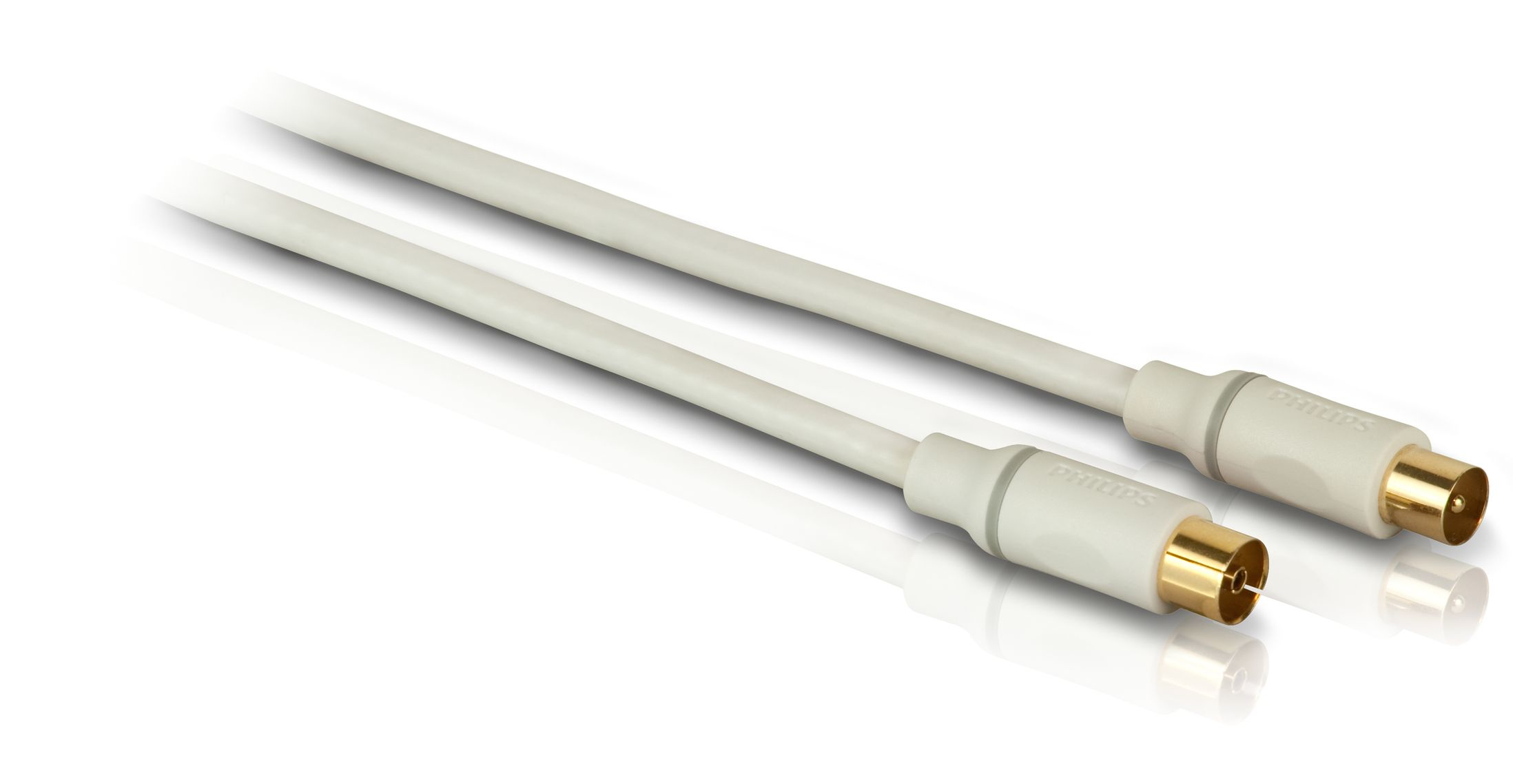

Кабель для подключения телевизора к антенной розетке: Подключение ТВ кабеля к розетке

Legrand антенна подключение. Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке. Для работы потребуется

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

	Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер. В этом устройстве сигнал разделяется на необходимое количество без потери его качества. К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.
	Существует два типа множителей сигнала. Одни способны пропускать напряжение усилителя, вторые на это не способны. Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.
	Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ. Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.
	Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал. Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.
	Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале. Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.
	В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя. В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. ) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Итак:

• Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
• У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

• Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
• А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
• Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

• ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

• Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

• Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

• А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
• Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один. Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка. Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

При выполнении установки самостоятельно впервые, стоит ознакомиться с данной тематикой, а также с фото тв розеток, чтобы понимать, о чем пойдет речь в дальнейшем.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

Виды тв розеток представлены, следующими вариантами:

Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Следует учесть, что для использования большого количества проходных розеток понадобиться усилитель, иначе придется столкнуться со слабым сигналом. Свободно можно использовать в количестве не более 4-х без усилителя.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

• При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
• Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
• Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
• Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап — монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

• Накладыющаяся
• Закрытый монтаж
• Проходная

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора:

• По габаритам прибора проделывается отверстие в стене.
• Непосредственно сама установка и фиксирование устройства.
• Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
• Закрепляем все с помощью винта.
• Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

• На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
• Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
• Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
• Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
• Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
• Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
• Далее производим проверку на работоспособность установленного прибора.

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

В случае с использованием низкокачественных и дешевых материалов: Ухудшение качества изображения на экране телевизора, из-за некачественной изоляции провода и как следствие слабого сигнала; Нанесение ущерба непосредственно на саму изоляцию.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

Часто задаваемые вопросы

Что значит наличие обратной связи у тв розетки?

Данный тип телевизионной розетки характеризуется наличием разъема для возможного подключения как телевизионного кабеля, так и выводы радиопрограмм.

Какое количество децибел может быть в телевизионных розетках?

У проходных розеток мощность может достигать от 10 до 30 дБ; Отраженные обычно имеют около 10 – 20 дБ; Оконечные в среднем насчитывают от 1 до 4 дБ.

Как необходимо производить демонтаж плинтусной розетки?

Ознакомившись с инструкцией, следуйте дальнейшему порядку действий:

• В первую очередь необходимо начать с отключения проводки, чтобы обезопасить себя;
• Открутить винты, фиксирующие каркас розетки;
• Необходимо открепить защитную раму розетки;
• Удалить диск, которой используется для защиты деталей от незапланированного повреждения;
• Откручивайте винты, которые закрепляют основную жилу;
• Осталось только снять оставшиеся винты.

Фото ТВ розеток

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

• Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
• в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

• А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

• Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.

1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → « ».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей
Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей .

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки .

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

• розетка внешняя накладывающаяся;
• закрытого монтажа;
• розетка телевизионная проходная. Читайте также статью: → « ».

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

• провод старый и нуждается в замене;
• ремонт дома либо временное снятие теле-проводов;
• при строительстве нового дома или нового монтажа электропроводки. Читайте также статью: → « ».

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

1. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

В данной статье рассмотрим такую необходимую вещь в доме, как розетка для подключения антенны телевизора, иначе – ТВ розетка.

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта, этим делом лучше не заниматься, а или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора – антенного, для розетки ТВ, и питающего, для розетки 220В.

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер , у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда :

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
2. Минимальное затухание телевизионного сигнала,
3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом “.

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные . Последняя розетка в схеме соединения шлейфом должна быть оконечной .

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Устройство антенной розетки

И в заключение – фотографии оконечной розетки в разобранном виде.

Вот и всё, что я хотел рассказать про установку ТВ розеток . Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.

Как подключить тв кабель к розетке легранд

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

интернет кабели UTP и телефонные провода

кабеля для системы “Умный дом”

провода на акустику

сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

только алюминиевая фольга

фольга с медной оплеткой

одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

центральная жила в посадочном месте

клин под изоляцией

провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус – такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выход к содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
2. Сигнал отличается устойчивостью.
3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.

к содержанию ↑

Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила – центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ. Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент – конденсатор который располагается между фиксатором центральной жилы – проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО. Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), – зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв – розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану (оплетка и фольга) антенного коаксиального кабеля.

ВАЖНО. Необходимо подключить центральный проводник – медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов – F-коннектора ( 2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

Как разобрать ТВ розетку? | Слава созидателям

Телевизор без розетки

Телевидение – неотъемлемый атрибут современного человека. Именно телевизор является основным источником информации, главным развлечением и просто неизменным спутником в потоке повседневности. Однако, как телевизоры первых поколений, так и самые современные модели, все также, требуют для своей работы подключение внешней антенны.

При этом кабель, даже если он располагается где-то вдоль стены или по плинтусу, не самое удачное решение, которое может испортить дизайн всей квартиры. Именно для решения подобной проблемы и была придумана специальная телевизионная розетка.

Если вы не знали о ее существовании и впервые столкнулись с такой возможностью прокладки кабеля и подключения телевизора, то просто просмотрев в интернете фото тв розеток, вряд ли сможете понять все тонкости ее устройства и применения.

Все не так просто, а потому давайте подробнее рассмотрим некоторые нюансы этого решения, особенно удачного в случае, если вы цените красоту, аккуратность и готовы потратить немного своего времени на прочтение этой статьи. Изложенная здесь информация позволит сделать все быстро, без лишних проблем, получив ожидаемый результат от своей работы.

Конструктивные особенности ТВ розеток

В самом общем виде, ТВ розетка предназначена для подключения антенного входа приемника специальным коаксиальным кабелем. Она позволяет скрыть коммуникационные линии передачи, а также обеспечить возможность одновременного подвода нескольких различных видов сигнала к приемнику либо подключение нескольких устройств к одной линии.

Конструктивные особенности ТВ розеток отличаются в зависимости от типа подключения и вида сигнала.

Различают два типа включения телевизионных розеток, а именно:

• Подключение по схеме звезда;
• Проходная схема подключения

Кроме того, существуют конечные устройства, к которым необходимо отнести последнюю розетку в проходной схеме, а также любое в случае использования схемы «звезда».

Кроме всего прочего, важно знать аббревиатуру при обозначении тв розеток. Возможны следующие варианты маркировки:

• Разъем TV – для подключения аналогового антенного входа. По нему же подключается цифровой телевизионный вход или приставка цифрового телевидения. Частота сигнала в диапазоне 45…1000 МГц;
• Разъем R – вход радиоприемника с частотой сигнала 92…108 МГц. Это обычный FM диапазон;
• Разъем SAT — подключение спутниковых антенн, с частотой сигнала 950…2500 МГц;

Существуют розетки с комбинированными TV+R, TV+SAT или TV+R+SAT разъемами. В этом случаем имеет место некая универсальность, позволяющая подключать различные виды приемников.

Хочется отметить: такая возможность, в конечном итоге, не всегда дает ожидаемый результат: передать широкий диапазон частот с сохранением линейности уровня сигнала невозможно, либо все каналы будут работать не в том качестве в каком должны, либо один или несколько, но на качестве это отразиться однозначно.

Если сравнивать телевизионные и обычные, силовые, то подключение тв розеток, как было отмечено ранее, возможно в двух вариантах. Для каждого из них свойственны свои особенности и нюансы, а потому рассмотрим оба подробнее.

Подключение по проходной схеме

Самая простая в реализации, оттого менее затратная во всех отношениях – проходная схема. В таком варианте, каждая последующая розетка подключается к предыдущей, образуя, тем самым, некий шлейф, что позволяет легко провести и подключить несколько розеток.

Иными словами, мы получим систему, представляющую собой проходные и оконечные тв розетки, установленные на одном шлейфе-кабеле.

Главный недостаток: проходная система не может быть использована для проводки кабельного и спутникового телевидения. Причина в падении сигнала на каждом последующем разъеме (составляет порядка 10…15 дБ), что негативно сказывается во всех случаях, в том числе и при прокладке обычных телевизионных аналоговых или цифровых антенных сетей.

Существует еще ряд проблем, например, если где-то в середине шлейфа будет разрыв, то все последующие после него розетки перестанут работать.

Кроме того, при достаточно большом количестве элементов на шлейфе, на конечных разъемах вообще уровень сигнала будет недостаточен для обеспечения уверенного приема, да и себестоимость системы в конечном итоге возрастет значительно.

Подключение «звезда»

С позиции технически грамотного проектирования эффективной антенной сети, предпочтительней так называемая схема «звезда». Однако данное решение будет дороже и сложнее в реализации.

Все розетки подключаются к одному специальному распределительному устройству – сплиттеру, его еще называют множителем сигнала. Конструктивно это устройство имеет один вход и несколько выходов, количеством которых будет ограничивать возможное количество подключенных ТВ розеток.

Сам сплиттер подключают через антенный усилитель, который компенсирует потери уровня сигнала на нем. И хотя падение все равно происходит, однако оно одинаковое на всех подключенных приемниках, при этом, его легко скомпенсировать.

Посредством реализации «звезды» можно создавать антенную систему для спутниковых и кабельных систем телевидения. Работа каждого приемника не зависит от других, уровень сигнала на всех будет равным.

Главный недостаток – сложность прокладки кабеля до каждой розетки от одного источника, а также необходимость в дополнительном оборудовании, что отражается на себестоимости всей системы.

Рассмотренные схемы подключения тв розеток можно комбинировать в некоторых случаях, хотя такое используется только при построении сложных, разветвленных систем, в обычном доме маловероятно такая необходимость.

ТВ БЕЗ ПРОВОДОВ

КАК И ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ БЕСПРОВОДНОЕ ТВ ?

Во многих случаях квартирной обстановки, у хозяев нет возможности бурить бетонные стены, чтобы провести телевизионный кабель в другую комнату.
Беспроводное ТВ решает эту проблему и благодаря этой технологии, Вы сможете подключить несколько телевизоров, в разных комнатах и без надоедливых шнуров, путающихся у вас под ногами.
В качестве источника сигнала служит Ваш Wi-Fi роутер. Независимо от вашего провайдера, выполняется подключение к ТВ приставке, которая и будет транслировать высококачественное телевидение после простых настроек в полуавтоматическом режиме. Никаких проводов, минимум суеты и максимум результата.

СКОЛЬКО ТЕЛЕВИЗОРОВ МОЖНО ПОДКЛЮЧИТЬ К НОВОЙ ТВ ПРИСТАВКЕ ?

Для подключения каждого телевизора необходима отдельная ТВ приставка. А вот абонентская плата не вырастет, даже если Вы подключите 5 телевизоров ( на один лицевой счет ). Подключение беспроводного ТВ с этой технологией возможно даже к старым ламповым телевизорам. Никаких ограничений и максимальная доступность.

СКОЛЬКО ТЕЛЕВИЗИОННЫХ КАНАЛОВ ПОКАЗЫВАЕТ РОСТЕЛЕКОМ ТВ ?

Стандартный пакет беспроводного ТВ с приставкой включает более 100 телевизионных каналов ( всего доступно более 200 каналов, половина из которых в HD качестве ). Дополнив эту систему видеотекой от Ростелеком, Вы получаете свыше 2000 фильмов и сериалов в высоком качестве. Вполне достаточно для ежедневного досуга всей семьей.

КАКИЕ ПРЕИМУЩЕСТВА У НОВОЙ ТВ ПРИСТАВКИ РОСТЕЛЕКОМ

Низкая цена и простота подключения. Сразу после покупки ТВ приставки, Вы можете начать просмотр ТВ и видеотеки
Высокое качество телевизионных каналов
Возможность поставить телевизор в любом удобном для вас месте, без изнурительных монтажных работ по прокладке проводов.
Создание и подключение целой сети телевизоров, размещенных в разных частях дома
Дополнительные услуги. Видеотека, караоке, социальные сети – все это разнообразит и улучшит процесс эксплуатации беспроводного ТВ

Источник: http://domodar.ru/news/90/

Минимально необходимые розетки для современного телевизора

Электрическая розетка – 2шт.

Тв-розетка – 1шт.

Интернет розетка (RJ45) – 1шт.

Времена, когда телевизору для полноценной работы требовалась лишь электрическая розетка, к которой собственно он и подключался, прошли. И виной всему не только постепенно меняющийся стандарт передачи ТВ сигнала с аналогового на цифровой, но тенденция уменьшения в квартирах количества различных свисающих проводов и вспомогательных устройств, вроде комнатной тв антенны, портящих интерьер.

Современное цифровое телевиденье, какой бы провайдер его вам не предлагал, чаще всего требует для работы дополнительной приставки, а если вы решите установить спутниковую антенну, вам потребуется ресивер. Поэтому в обязательном порядке закладываются именно две электрические розетки, одна под телевизор, другая под дополнительную приставку, которую вероятно придётся использовать.

ТВ розетка, к которой подводится стандартный антенный кабель (коаксиальный), чаще используется для подключения телевизора к наружной эфирной антенне или кабельному телевидению.

Даже если вы твердо решили пользоваться лишь цифровым телевиденьем, обычную антенну подключить к телевизору тоже нужно, ведь при аварии у вашего провайдера или неисправности оборудования, с ней вы сможете просматривать стандартные эфирные каналы (передающиеся радиоволнами в воздушном пространстве и принимаемыми антенной).

Антенный кабель до розетки, подводится чаще всего из слаботочной распорядительной коробки, которая есть практически в любой современной квартире, чаще всего она располагается под электрическим щитом. Если у вас нет слаботочного щита, подводите коаксиальный кабель к тв-розетке, от места, где он будет коммутироваться с вводным телевизионным кабелем, нередко его просто выводят в подъезд, либо сразу к индивидуальной эфирной антенне.

Интернет-розетка (Rj45), чаще всего используется для получения сигнала цифрового телевидения, нередко к ней подключается дополнительная цифровая приставка, которую предоставляет ваш провайдер.

Реже, через неё, некоторые модели телевизоров, подключаются напрямую к сети интернет, что позволяет, выходить в сеть, просматривать видео-, либо онлайн тв-каналы и многое другое.

К интернет-розетке подводится витая пара (интернет кабель), который идет от роутера. Обратите внимание, не нужно тянуть интернет кабель от слаботочного щита, а подводить его необходимо именно оттуда, где будет стоять роутер вашего провайдера, от места, где сигнал вводного интернет-кабеля, будет, с помощью роутера, разделяться на все интернет-розетки квартиры.

Такой набор розеток для телевизора в настоящее время является оптимальным минимум и в большинстве случаев позволит вам подключить ТВ к любому провайдеру телевиденья, либо смотреть эфирные каналы, без каких-то изменений или дополнений электропроводки.

Этот вариант я рекомендую делать если телевизор, чаще всего, будет использоваться именно для просмотра тв-передач и никакого дополнительного оборудования подключать к нему не будут, как например, на кухне.

Для телевизора в зале или гостиной, существует другая формула розеток для ТВ.

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка — 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта. В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать .

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Источник: https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/140-kakie-nuzhny-rozetki-dlya-televizora

Монтаж телевизионных розеток | Подключение к коллективной антенне

Всегда покупате хороший коаксиальный кабель, так как от этого зависит передача сигнала и соответственно, качество картинки.

Поможемъ!
	— подключение, монтаж TV-антенн; — монтаж ТВ-розетки; — прокладка кабеля; — оконцовка F-разъёмом; — подключение от общедомового сплиттера; — разветвление по дому, подключение нескольких ТВ; — удлинение кабеля; — поиск повреждения; — ремонт кабеля.

Коаксиальный телевизионный кабель, — представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения. Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к TV — розетке могут малость совсем различаться. Если посмотреть на схему выше, то Вы увидите сплиттер с входом «IN» и двумя выходами «OUT». «IN» — это вход общедомового телевизионного провода, «OUT» — это выход, к которому Мы и подключаем Наши телевизоры. Вход всегда один, выходов может быть много, зависит от сплиттера, который покупается при количестве подключаемых телевизоров.





Применяемые разъёмы.





Подключение телевизионной розетки Legrand.

Во всех случаях при монтаже, центральный проводник телевизионного кабеля зажимается в соответствующей колодке ТВ — розетки фиксатором, а защитный экран, — креплением к корпусу. Обязательно экран крепите на корпус, во всех розетках предусмотрено, — это «снимает» все помехи!









Основное, правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Разобрав механизм розетки, Вы с легкостью увидите, как и что делать!.



проводка тв кабеля установка тв кабеля замена тв кабеля прокладка тв кабеля +по квартире удлинить тв кабель подключение кабеля тв +к розетке ремонт тв кабеля провести тв кабель +в квартире подсоединение тв кабеля подключение тв кабеля +к антенне заменить тв кабель разводка тв кабеля +по дому укладка кабеля тв проводка тв кабеля +в квартире проложить тв кабель +в квартире ремонт тв кабеля +в квартире соединение тв кабеля +с разветвителем подключить антенный кабель соединить антенный кабель подключение антенного кабеля подсоединить антенный кабель прокладка антенного кабеля провести антенный кабель удлинить антенный кабель разводка антенного кабеля проложить антенный кабель протянуть антенный кабель установить антенный кабель монтаж антенного кабеля проводка антенного кабеля разводка антенного кабеля +по квартире прокладка антенного кабеля +в квартире замена антенного кабеля установка антенного кабеля нарастить антенный кабель антенный кабель +для телевизора подключение ремонт антенного кабеля подсоединение антенного кабеля +к штекеру подключение антенного кабеля +к штекеру удлинение антенного кабеля заменить антенный кабель проводка антенного кабеля +в квартире прокладка антенного кабеля цена подключение антенного кабеля +к розетке присоединение антенного кабеля соединить телевизионный кабель телевизионный кабель +в квартире прокладка телевизионного кабеля подключить телевизионный кабель телевизионный кабель подключение провести телевизионный кабель проводка телевизионного кабеля проложить телевизионный кабель соединение телевизионного кабеля монтаж телевизионного кабеля разводка телевизионного кабеля провести телевизионный кабель +в квартире прокладка телевизионного кабеля квартира проложить телевизионный кабель +в квартире телевизионный кабель удлинить установка кабеля телевизионного ремонт телевизионного кабеля разводка телевизионного кабеля +в квартире протянуть телевизионный кабель проводка телевизионного кабеля +в квартире замена телевизионного кабеля разветвление телевизионного кабеля подсоединение телевизионного кабеля прокладка телевизионного кабеля подключение телевизионного кабеля +к телевизору подключение телевизионного кабеля +к розетке проведение телевизионного кабеля прокладка телевизионного кабеля цена замена телевизионного кабеля +в квартире монтаж телевизионного кабеля +в квартире подключение телевизионного кабеля +к антенне укладка телевизионного кабеля поменять телевизионный кабель прокладка телевизионного кабеля +в доме протяжка телевизионного кабеля монтаж телевизионного кабеля цена разводка телевизионного кабеля +по дому

Антенная служба Москвы.

Прокладка, разводка, монтаж, подключение (ТВ-кабеля, антенного кабеля, телевизионного кабеля).
Проводка, подключение общей ТВ антенны  (от щитовой до телевизора) разводка по квартире.

Установка, ремонт, настройка спутниковых антенн.

Установка, ремонт, настройка эфирных антенн.

Выезд мастера бесплатный!

Предоставляется гарантия 3 года!

Укладка кабеля в подарок!

Фиксированные цены!

Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке

Перед тем, как приступать к выполнению ремонтных работ в квартире, необходимо спланировать дизайн будущих помещений. Немаловажным аспектом этого вопроса является планирование размещения мебели, предметов интерьера, а также бытовой техники. В первую очередь, это связано с необходимостью оптимально развести электрическую проводку и установить в нужных местах , в том числе и телевизионные. Чтобы правильно подключить розетку для телевизора достаточно знать ее устройство, общий принцип работы и порядок монтажа.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Некачественное изготовление или повреждение любого из элементов антенного провода приводит к существенному ухудшению качества сигнала, поэтому к прокладке таких линий следует относиться с максимальной ответственностью.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

Следует также обратить внимание, что при прокладке антенного кабеля не следует располагать его в непосредственной близости от электрических проводов.

При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.

Что касается производителей оборудования, применяемого для монтажа электрических сетей и систем передачи информации, то, безусловно, одним из лидеров на этом рынке является французская компания Legrand. На сегодняшний день она имеет представительства более чем в 60 странах мира, а на территорию нашей страны Legrand поставляет продукцию с 1980 года.

На сегодняшний день в магазинах электротоваров представлен широкий ассортимент электрических и телевизионных розеток Legrand, выключателей, разветвителей, сумматоров, усилителей и прочей электротехнической продукции. Высокое качество всех устройств Legrand обеспечило им повсеместное признание, однако при покупке такого оборудования следует остерегаться подделок.

Виды телевизионных розеток

В зависимости от назначения и использования в схеме разводки tv кабеля в квартире, розетки делятся на три основные группы:

1. Одиночные. Наиболее простые по конструкции и распространенные устройства. Применяются для подключения одного телевизора к разветвителю или антенне.
2. Оконечные. Используются для установки на конце – последовательного соединения розеток. Нельзя путать это устройство с одиночными розетками. Для стабильной работы любой из tv розеток Legrand в шлейфе должно быть определенное волновое сопротивление линии, которое создает оконечная ТВ розетка.
3. Проходные. Они предназначены для установки в середине шлейфа. Конструкцией таких устройств предусмотрено подключение к ним антенного провода с двух сторон. Один из этих проводов является приходящим, он идет от предыдущего устройства, соединенного со сплиттером, а другой – исходящим (используется для передачи сигнала на следующую розетку).

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

• Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

• Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

• Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

1. Подготовить и установить . Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
2. Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.
3. Отделить корпус от лицевой панели и суппорта.
4. Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
5. Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
6. Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
7. Установить лицевую часть tv розетки.
8. Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

Необходимо заметить, что существуют конструкции телевизионных розеток, способ крепления антенного провода к которым может несколько отличаться. Например, в розетках Legrand могут использоваться откидные или пружинные крепления. В любом случае, основной принцип подключения остается неизменным.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

• Незначительное затухание сигнала.
• Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
• Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
• Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

При выборе разветвителя стоит обратить внимание на его частотные характеристики. Существует две основных разновидности этих устройств:

1. Разветвители, предназначенные для установки в сетях цифрового телевидения. Они имеют рабочие частоты, не превышающие 1 ГГц.
2. Разветвители для спутниковых антенн (SAT). И рабочие частоты лежат в диапазоне до 2,5 ГГц.

Другим важным критерием выбора этих устройств является затухание сигнала. По возможности нужно устанавливать разветвитель, имеющий этот параметр минимальным в используемом диапазоне частот.

Если сигнал, поступающий от провайдера или tv антенны, слишком слабый или телевизоров, на которые планируется его передача, слишком много, то нужно позаботиться об установке усилителя (например, усилителя SAT Legrand).

Другим способом подключения является использование последовательной схемы, непременным элементом которой является проходная розетка.

Эта схема предусматривает последовательное соединение проходных розеток, последняя из которых должна быть оконечной. Необходимо отметить, что при таком соединении присутствует некоторое затухание сигнала, поэтому в ней нежелательно использовать большое количество элементов. Достоинством такой схемы можно назвать существенную экономию кабеля.

В данной статье вы узнаете о том, как установить и подключить телевизионную розетку фирмы Legrand, а также о том, как соединить ТВ-розетку с телевизором. Чтобы не тратить ваше время, я не буду рассказывать об установке подрозетника, так как этому моменту посвящена целая статья. Мы обусловимся, что подрозетник уже установлен и к нему подведён ТВ-кабель.

Для понимания самого процесса подключения ТВ-розетки нужно немного рассказать об устройстве коаксиального ТВ-кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

1. ПВХ оболочка
2. Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
4. Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

2. Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

3. Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

ТВ розетка одиночная Legrand Etika	TV розетка одиночная Legrand Valena	ТВ розетка простая Schneider Electric Glossa	TV розетка простая Schneider Electric Unica

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

TV розетка проходная Legrand Etika	ТВ розетка проходная Legrand Valena	TV розетка проходная Schneider Electric Glossa	ТВ розетка проходная Schneider Electric Unica

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

TV розетка оконечная Legrand Etika	TV розетка оконечная Legrand Valena	ТВ розетка оконечная Schneider Electric Sedna	ТВ розетка оконечная Schneider Electric Unica

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин сайт предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

• Legrand: Valena , Etika , Celian , Galea Life ;
• GIRA: SYSTEM 55 , Е 22 , F100 ;
• Schneider Electric: Sedna , Glossa , Odace , Unica ;

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

TV розетка настенного монтажа Legrand Quteo , но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам. Как подсоединить телевизионный кабель к розетке Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома. Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных. Загадочная розетка TV RD SAT и её собратья Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников. Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников. Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка. Давайте разберёмся с премудростями названий на примере продукции компании Legrand Розетки TV-RD-SAT Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные. Розетка Legrand Galea Life TV-RD-SAT проходная Розетка Legrand Galea Life TV-RD-SAT оконечная Розетки TV-FM-SAT Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.		Розетка TV + RJ 45 Legrand Celiane

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Подведём итоги

Интернет-магазин сайт предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!

При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится «излучающих» приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.

Схемы подключения ТВ розеток

Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более. Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход и может быть 2-3-4 выхода.

Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов — сплиттер .

Подключение ТВ розеток по схеме «звезда»

Схема подключения телевизоров звездой , с помощью ТВ сплиттера

Сплиттер (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.

Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.

Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ :

• антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
• минимальное затухание сигнала;
• при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.

Проходная схема подключения TV розеток

Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.

Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток :

• оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
• проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
• одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».

Установка, монтаж и подключение ТВ розетки

Внешний вид одиночной ТВ розетки

Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.

Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.

Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).

ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.

Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Проходная

Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.

В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.

Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.

Оконечная

В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.

Итак, если сетью планируется пользоваться для подсоединения нескольких телевизоров, тогда необходимы проходные и оконечные типы розеток. Например, нужно обеспечить сигналом 3 телевизора: значит необходимо приобрести 2 проходные и одну оконечную тв розетки.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

1. Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
2. Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
3. Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
4. Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

• Одной жилы, которая передает телевизионный сигнал.
• Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Такую технику принято размещать, ориентируясь на уровень глаз сидящего на стуле человека. В среднем, это высота 130 см от пола и до розетки. В некоторых помещениях, например кухнях, этот показатель немного выше, это связано с тем, что телевизор здесь размещают в свободном месте, экономя при этом рабочее пространство.

Если потребовалось купить телевизионную розетку, то стоит обратить внимание на качественный товар, выпускаемый известными производителями. Не стоит покупать тв и аудио розетки по более привлекательной, заниженной цене. Такое оборудование не сможет обеспечить подачу хорошего сигнала. Кроме того, для чтобы розетки вписались гармонично в интерьер, они все должны быть из одной коллекции определенного производителя.

Телевизионная розетка как подключить телевизор. Подключение телевизора к розетке. Установка защиты от помех

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т.п. Так что в любом случае необходимо позаботиться об их скрытой прокладке. Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

• рабочая частота 5-862 (МГц)
• входное и выходное сопротивление 75 (Ом)
• затухание на отводе 1(dB)
• степень защиты IP20 (читайте про )

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего . Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

• только алюминиевая фольга
• алюминиевая фольга и поверх нее медная оплетка
• только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

Да, кстати, если кабель имеет внешний диаметр менее 7 (мм), то алюминиевую фольгу и оплетку необходимо вывернуть поверх внешней оболочки кабеля, чтобы контакт между металлической крышкой ТВ-розетки и фольгой с оплеткой был достаточно плотным.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.

Затем укладываю косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Получается примерно вот так.

Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.

Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем ее вверх.

Теперь нам необходимо отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля. Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.

Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.

Здесь прошу обратить внимание на то, что оставшуюся косичку я уложил поверх алюминиевой фольги.

Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Контакт между металлической крышкой розетки и алюминиевой фольгой с оплеткой получается достаточно плотным. Для наглядности я даже рассоединил его, чтобы убедиться в этом.

А теперь осталось установить ТВ-розетку в подрозетник.

Здесь все просто, телевизионная розетка устанавливается с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

И уже по традиции, уровень установки ТВ-розетки я проверяю с помощью своего .

Под общей рамкой здесь еще будут установлены две силовые розетки и компьютерная розетка RJ-45 (кат. 5е). Об установке и подключении компьютерной розетки я напишу отдельную статью, так что подписывайтесь на рассылку сайта, чтобы быть в курсе выхода новой статьи.

Вот так в итоге получилось.

Прошу обратить внимание на то, что подрозетники и механизмы перевернуты на 90°. Это было сделано по причине того, что в продаже не нашлось 4-постовой вертикальной рамки, поэтому была применена горизонтальная, но при этом все механизмы пришлось перевернуть на 90°. Ничего критичного в этом нет, ведь это же не выключатели, которыми в таком случае было бы не удобно пользоваться, а розетки и разницы особой нет в том, как подключать в них вилку, перевернув или нет. Да и в конце концов данный блок вообще будет спрятан за телевизором.

Теперь осталось изготовить перемычку, соединяющую ТВ-розетку с телевизором, но это тема уже отдельной статьи.

Схемы подключения ТВ-розеток

Если у Вас всего один телевизор в доме, то здесь все просто. Используется одиночное (индивидуальное) подключение ТВ-розетки.

Но в настоящее время один телевизор в доме — это уже редкость. Как минимум, граждане устанавливают телевизоры в зале, в детской, на кухне и т.д. Соответственно, встает вопрос о схеме их подключения.

Лично я сторонник того, чтобы телевизионные кабели прокладывать не шлейфом от одной ТВ-розетки к другой, как это многие делают, а чтобы с вводного слаботочного щита от разветвительного устройства (сплиттера) на каждый телевизор шел свой отдельный кабель. Такое соединение называется параллельным или «звездой».

При такой схеме будет гораздо меньше затухания телевизионного сигнала, а также значительно улучшается надежность всей слаботочной сети. Например, при повреждении одного из отходящих телевизионных кабелей, другие телевизоры продолжат работать в штатном режиме. Правда при этой схеме идет перерасход кабеля, но как говорится, за все нужно платить.

Ну и третья схема — это подключение ТВ-розеток в линию, или другими словами, шлейфом.

При подключении ТВ-розеток шлейфом, кабель со слаботочного щита идет сначала на телевизионную розетку №1, от нее уходит на телевизионную розетку №2 и т.д. Обратите внимание, что при использовании такой схемы необходимо применять проходные ТВ-розетки, но при этом последняя розетка всегда должна быть оконечной. Чуть ниже я объясню, чем они отличаются.

При использовании данного способа подключения идет экономия телевизионного кабеля, но при этом идет будет некоторое ослабление сигнала. Если на первой ТВ-розетке сигнал будет сильным, то к последней он будет чуть слабее. На самом деле это и не совсем критично, т.к. входной сигнал кабельного телевидения изначально достаточно мощный, да и практически все современные телевизоры обладают функцией автоматического усиления и регулирования сигнала.

Из недостатков данного метода можно отметить то, что при пропадании контакта или повреждении кабеля до первой ТВ-розетки перестанут работать и остальные.

Типы телевизионных розеток

Напомню, что всего существуют одиночные (их называют еще простыми), оконечные и проходные ТВ-розетки. Это Вы уже успели заметить по обозначениям на вышеприведенных схемах.

Одиночная (простая) ТВ-розетка имеет ту же конструкцию, что и оконечная, только в ее составе нет внутреннего резистора номиналом 75 (Ом). Таким образом, качество передаваемого сигнала будет одинаковым, но при условии, что в каждую из розеток будет включен телевизор.

В случае с одиночной розеткой, при не подключенном к ней телевизоре могут наблюдаться помехи и искажения изображения на других телевизорах, если те подключены по схеме «звезда». Это возникает из-за того, что у одиночной розетки сопротивление линии выравнивается за счет сопротивления подключенного телевизора. Оконечные ТВ-розетки, как Вы уже убедились в начале статьи, имеют встроенный резистор, равный волновому сопротивлению линии 75 (Ом), и им подобные манипуляции не страшны.

Проходные ТВ-розетки имеют два зажима (вход и выход). К ним подключается приходящий кабель, а дальше имеется разъем для подключения отходящего кабеля на другую ТВ-розетку. Иногда этот разъем объединен в один разъем, но это все зависит от конкретного производителя.

Правда вот у проходных розеток затухание на отводе составляет порядка 4 (dB), что значительно больше, чем у оконечных розеток, а значит при каждой последующей установленной проходной розеткой сигнал будет все больше и больше уменьшаться. Но как я уже говорил, это на самом деле не так и критично.

Дополнение

В конце статьи решил сделать небольшое дополнение по теме установки ТВ-розеток.

Конечно же, установленная ТВ-розетка смотрится очень красиво и аккуратно.

Но в последнее время вместо установки ТВ-розеток стали активно применять специальные суппорта и выводить ТВ-кабель непосредственно на телевизор, оставляя соответствующий запас кабеля порядка 1 (м).

В таком способе безусловно есть свои преимущества. Во-первых, нет необходимости приобретать ТВ-розетку. Во-вторых, нет необходимости в изготовлении перемычки, которая будет соединять ТВ-розетку с телевизором. В-третьих, нет лишнего соединения, из-за которого может вдруг ухудшиться сигнал.

Данный способ вполне имеет право на жизнь, ведь в любом случае запас провода не будет виден, т.к. эти розетки, как правило, устанавливаются непосредственно за телевизором.

Но и здесь имеется несколько вариантов исполнения.

Первый вариант — это приобрести специальные кабельные выводы, в которых имеется возможно зафиксировать кабель в подрозетнике и вывести необходимый запас.

Но дело в том, что такие суппорта имеют стоимость, соизмеримую с ТВ-розеткой, а может быть и еще дороже, к тому же не каждый производитель выпускает подобные аксессуары. Вот например, у серии Glossa от Schneider Electric подобных аксессуаров не выпускается, они имеются только у серий Sedna и Odace.

Второй вариант — это приобрести специальные заглушки. Они по стоимости гораздо дешевле, чем кабельные выводы. В заглушке высверливается отверстие и выводится ТВ-кабель.

И опять же сталкиваемся с ситуацией, что у серии Glossa от Schneider Electric подобных аксессуаров тоже нет, они имеются только у серий Unica, Sedna и Odace.

Третий вариант — совсем бюджетный вариант, это вообще ничего не устанавливать в этот подрозетник. Ведь это место в любом случае будет скрыто от глаз за корпусом телевизора.

Выбирайте вариант по своим вкусам и возможностям!

Как видите, в подключении телевизионной розетки нет ничего сложного. Общий принцип подключения ТВ-розеток сохраняется в целом у всех производителей. Центральную жилу необходимо подключить в соответствующий зажим или клемму, а экран и оплетку соединить с металлической крышкой, скобой или гибкой связью с печатной платой, к которой непосредственно припаян стандартный F-разъем.

P.S. На этом, пожалуй, и все. Будут вопросы — спрашивайте в комментариях. Спасибо за внимание.

31 комментариев к записи “Как установить и подключить ТВ-розетку серии Glossa от Schneider Electric”

Почему тогда было не сделать горизонтальное расположение блока, если такая проблема найти горизонтальную рамку? Ладно вертикально поставили с поворотом розеток на 90град., но если кабель питания будет не прямым, а угловым, получается будет торчать в бок. Тогда как при горизонтальном расположении блока всё это будет смотреть вниз. Не продумано как-то.
И развивая и углубляя мысль, можно было вообще не ставить рамку, всё равно телевизором закроется и не видно и не критично.

Можете ссылочку дать на видео слаботочного щита?…
И вопрос: если выводишь кабель прямо к ТВ через кабельный вывод, то у штекерный на конце кабеля нет резистора, т.е. этот кабель должен быть подключён к ТВ обязательно? А должен ли быть включен ТВ? А если не уверен что там будет ТВ, то надо ставить розетку?

Разве нельзя установить на другую серию ЭУИ рамки от Глоссы?

Дмитрий, там планируется установить настенный кронштейн для ТВ и его точные размеры еще не известны. Поэтому пришлось установить вертикальный блок и сместить немного в сторону от ТВ, но в любом случае он будет спрятан за ТВ. Кабель с боковым подводом (угловой ввод) будет выступать вбок — ну и пусть себе выступает, кому он там мешает за телевизором?!

Ярослав, слаботочный щит еще не собрал, пока только установил его в нишу. Ссылочка на него имеется в статье. Да там, в принципе, не будет ничего особого. Вводной из подъезда кабель, сплиттер и три отходящие линии по схеме «звезда». По второму вопросу — сейчас это не совсем актуально из-за современной техники, которая в своем составе имеет различные помехоустойчивые фильтра на входе, усилители сигналов и т.п.

Владимир, не уверен, что подойдут.

Вообще как всегда все классно! Но замечания все же выскажу(истиной в последней инстанции явно не буду, но читал в весьма неполхом источнике и на практике соблюдал).Нам электрикам конечно это тяжело понять, это наверно связистам ближе, но все же:
— ЛЮБОЕ соединение ослабляет сигнал ровно в 2 раза, поэтому подключение через розетку в общем нежелательно, как раз то и самое удачное решение- длинный кабель.
— силы сигнала на обычном кабельном телевидении достаточно для деления ровно на 2 ТВ, попытка подключить 3 и более череваьа провалом(сам видел такое, пока было 2 все ок, как только подключили 3 стало казать с помехами и на всех трех враз)
— и кстати кабель надо брать как колбасу-чем толще,тем лучше. Тонкий кабель может чудесным образом срезать половину необьятного пакета каналов.
P.S. я не слаботочник, поэтому я это все просто тупо соблюдаю, понять почему так еще не пытался, хотя желание есть.

Спасибо! У меня в квартире ТВ кабель проложен вдоль плинтуса. Кабель идёт от щитка до ТВ «А» длина ~20м у ТВ»А» сплиттер на ТВ и дальше к ТВ «Б» длина ~25м у ТВ»Б» сплиттер на ТВ и дальше ~15м в бездну (заканчивается разъемом в пыльном углу)
Почему на ТВ»Б» плохой сигнал?
Когда делали разъёмы экранированную фольгу загнули один раз, а не два(то есть она прикасается другой стороной.) может из за этого быть, хотя такую же ошибку сделали при подключении ТВ»А», но изображение там нормальное.

Ярослав, во-первых отключите от сплиттера у ТВ-Б отходящий кабель, который у Вас не используется. Во-вторых, перепроверьте качество соединений в F-штекерах, возможно, что где-то сделано плохое соединение. Тем более Вы сами говорите, что изначально фольгу вывернули другой стороной. Возможно, что у ТВ-А она все же имеет некое соединение с корпусом разъема или же там меньше помех, т.к. кабель изначально приходит к ТВ-А.

Хотелось узнать: если на конеч неиспользуемого кабеля поставить розетку с сопротивлением(этот кабель редко, но используется) или все равно часть сигнала будет съедать?
Так важна правильная сторона фольги? Действительно другая сторона очень плохо проводит?

И еще один вопрос: как вы относитесь к усилителям без питания(которые получают питание из самого кабеля)? Я пробовал, по-моему он низ никакого эффекта.

Ярослав, если контакт плохой, то это скорее всего ничего не решит. Коль резервный кабель используете редко, то я бы вообще убрал сплиттер у ТВ-Б, т.к. он изначально разделяет входной сигнал и делает его слабее. Попробуйте сначала сделать именно так, т.е. кабель подключите непосредственно в ТВ-Б. Правильная сторона фольги — это важный момент и многие, к сожалению, об этом забывают или даже не знают. Про усилители ничего не скажу, лично я ими не пользуюсь, вполне хватает общего подъездного сигнала.

Спасибо за ответы! Попробую сделать так.

В оконечной розетке уже есть резистор 75 ом?
Тогда при подключении к этой розетке телевизора общее сопротивление (параллельное) окажется 37,5 ом. Разве это правильно?

Спасибо за статью

А Вы ставили розетки Шнайдеровские комбинированные — оконечная ТВ и спутниковая?
Совершенно не понятно как она функционирует. Пришлось убрать двойную комбинированную и поставить отдельно одинарную и разъём на Ф-гайке для спутника.

Всё в принципе норм, но на схеме с проходными косяк. Затухание проходных розеток и ответвителей надо считать. Причём, чем меньше затухание на отводе и количество отводов — тем выше затухание на проход, что надо обязательно учитывать. У ответвителя -4Дб — проходное затухание будет тоже -4Дб.

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

	Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер. В этом устройстве сигнал разделяется на необходимое количество без потери его качества. К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.
	Существует два типа множителей сигнала. Одни способны пропускать напряжение усилителя, вторые на это не способны. Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.
	Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ. Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.
	Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал. Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.
	Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале. Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.
	В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя. В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. ) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Итак:

• Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
• У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

• Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
• А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
• Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

• ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

• Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

• Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

• А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
• Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → « ».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей

Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей .

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки .

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

• розетка внешняя накладывающаяся;
• закрытого монтажа;
• розетка телевизионная проходная. Читайте также статью: → « ».

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

• провод старый и нуждается в замене;
• ремонт дома либо временное снятие теле-проводов;
• при строительстве нового дома или нового монтажа электропроводки. Читайте также статью: → « ».

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

1. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

Внешняя накладная телевизионная розетка

Розетка скрытого подключения (вмонтированная в стену)

Проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

• Оконечные — чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
• Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

• Собственно, сама телевизионная розетка.
• Инструмент для снятия изоляции.
• Отвертки.
• Ударная дрель или перфоратор.
• Крепежные детали.

Схема подключения тв розетки скрытой установки.

Подключить розетку телевизионную накладного типа в значительной степени проще. Для того, чтобы установить розетку под тв кабель накладного типа нужно:

• Снять изоляцию с кабеля.
• Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
• Закрепить центральную жилу внутри корпуса.
• Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Монтаж розетки для телевизора вопрос хоть и не очень сложный, но требует правильного подхода. Ведь здесь недостаточно правильно подключить розетку. Важно правильно выбрать схему, соответствующую телевизионному сигналу, тип розетки и наконец способ подключения, который для розеток разного типа может отличатся. Поэтому дабы у вас не возникло проблем после подключения советуем внимательно ознакомится с нашей статьей.

Прежде всего давайте детально остановимся на схемах подключения. Их может быть две – так называемая схема звезда и проходная схема.

Проходная схема

Начнем с более простой и дешевой проходной схемы. Раньше она применялась достаточно широко, но новые цифровые технологии не позволяют работать с ней. Поэтому проходную схему соединения можно использовать только для аналогового телевиденья.

Итак:

• Принцип подключения ТВ розеток по проходной схеме прост. Имеется антенна, от которой мы получаем сигнал. От этой антенны запитываем первую розетку. От нее вторую и так далее.
• Главной особенностью данной схемы является использование специальных розеток. Розетки от которых производится подключение других точек называются проходными. А самая последняя розетка в этой схеме должна быть оконечной.
• Проходная tv розетка имеет специальный фильтр. Он необходим для того, что гасить отраженные сигнал от телевизора. Если данного фильтра не будет, то у вас на телевизоре будет проявляться изображение с других телевизоров, либо проявится рябь на экране.
• Обычно проходная розетка в своих технических параметрах содержит два параметра – затухание на проход и затухание на ответвление. Первый параметр находится обычно в пределах 1,5 – 5дБ, а второй в пределах 10 – 15дБ. Понятное дело, что чем он меньше, тем лучше.
• Оконечная розетка устанавливается последней в проходной схеме. Она так же содержит специальный фильтр, который блокирует отраженный сигнал. Но в отличие от проходных розеток он не имеет функциональной возможности для подключения второго кабеля.
• Главным преимуществом проходной схемы является цена монтажа. Ведь она требует меньшего количества кабеля и не требует дополнительного оборудования.
• Главным недостатком проходной схемы является ограниченной количество розеток, которые могут быть подключены по такой схеме. Дело в том, что согласно ГОСТ 28324-89 уровень ТВ сигнала в нашей стране должен быть 57 – 83дБ. Соответственно установка каждой проходной розетки уменьшает этот уровень минимум на 15дБ. Не сложно посчитать, что при даже самом мощном уровне сигнала, установка двух проходных розеток снизит его до недопустимых величин.

Обратите внимание! Некоторые провайдеры доводят уровень сигнала до 100дБ, но это в большинстве случаев только снижает качество сигнала. Ведь в той же Европе стандартным уровнем сигнала считается 57 – 74дБ и более высокий уровень считается только вредит качеству.

Схема «звезда»

Так называемая схема «звезда» несколько сложнее в монтаже и потребует большего количества кабеля. Но в плане качества сигнала она считается более удачной, а цифровое или спутниковое телевиденье можно подключать только по схеме «звезда».

Итак:

• Монтаж розетки для телевизоров по схеме звезда начинается с так называемого сплиттера или размножителя . Сигнал с антенны приходит именно на него и уже здесь делится на необходимое нам число каналов.
• Каждая розетка запитывается от одного из выходных каналов сплиттера . При этом розетки должны быть одиночными.
• Одиночная розетка tv не имеет никаких фильтров. Она является просто промежуточным звеном между кабелем и телевизором. В связи с этим и уровень падения сигнала на ней не большой и обычно колеблется в пределах 1 – 3дБ.

Какие кабели мне нужны для телевизора?

Если вы покупаете новый телевизор, новое аудио / видео оборудование или просто заглянули за свой существующий телевизор и задаетесь вопросом, какие кабели вам нужны, чтобы все работало должным образом. Прочтите этот блог, чтобы получить всю необходимую информацию. Существует множество разных типов телевизионных проводов и кабелей, каждый из которых служит для разных целей, поэтому давайте начнем обсуждать, что они делают.

Я изо всех сил старался расположить это в наиболее логичном порядке, но вам, возможно, все равно придется пролистывать, чтобы получить необходимую информацию.В этом блоге я обсуждаю все типы видео, аудио и другие типы ТВ-соединений. До сих пор ведутся споры о том, какой звук лучше всего — цифровой или аналоговый, но я не думаю, что есть хоть один человек, который предположил бы, что аналоговое видео дает лучшее изображение, чем цифровой сигнал. Помимо черного цвета, многие старые аналоговые телевизоры дают более качественный черный цвет. Итак, если у вас есть выбор, я бы сказал, выберите цифровое соединение, а не аналоговое, конечно, если вы хотите получить все преимущества HD, 4K и т. Д., Вам нужно будет использовать цифровое соединение.

Пожалуйста, не отчаивайтесь из-за количества различных проводов, упомянутых здесь, поскольку я постарался назвать и описать все провода, которые вам, вероятно, когда-либо понадобятся для подключения к телевизору, коротко описание того, что они делают.

Аудио и видео кабели для телевизора

Все эти провода, указанные ниже, могут передавать по кабелю как видео, так и звук. Я перечислил их в порядке предпочтения, начиная с лучших. Выбор соединения зависит от совместимости вашего оборудования.

Кабель HDMI

Кабели HDMI являются наиболее распространенным проводом для ТВ из всех. HDMI, что означает «Мультимедийный интерфейс высокой четкости», обеспечивает подключение цифрового видео и аудио высокой четкости между вашим AV-оборудованием, таким как проигрыватели дисков Blu-ray и приставки Sky, по одному кабелю. Поскольку HDMI является цифровым соединением, он обеспечивает гораздо лучшее качество изображения, чем соединения SCART старого типа, компонентные и композитные соединения RCA.

Кабели HDMI хороши тем, что со временем технология может быть расширена.Текущим последним стандартом для HDMI является HDMI 2.0, который поддерживает видео 4K и Ultra HD, но он обязательно изменится позже, чтобы обеспечить более высокое качество разрешения видео, например 8K.

Кабели HDMI также можно использовать для подключения к системам объемного звучания и звуковой панели. HDMI может питать 7.1-канальную акустическую систему, а благодаря «HDMI ARC» один кабель может быть проложен между вашим телевизором и звуковой системой / звуковой панелью.

Выводы SCART

Выводы SCART раньше были предпочтительным выбором здесь, в Европе, но они были заменены кабелем HDMI, но в некоторых случаях они могут потребоваться, например, для подключения к DVD-плеерам и старым видеомагнитофонам.SCART, который расшифровывается как Syndicat des Constructeurs d’Appareils Radiorecepteurset Televiseurs, помимо того, что он явно французский и иначе известен как «евроразъем» в США, является, пожалуй, самым универсальным AV-кабелем из всех.

‍

До того, как HD-видео и аудио стали реальностью, один кабель SCART мог заменить несколько других кабелей, включая кабель RCA, компонентные видео / аудиокабели. Кабели S-Video и поддерживаемое видео PAL, S-Video и RGB, а также стереозвук.

Кабели SCART легко распознать по большим громоздким разъемам, которые часто теряют сцепление, и их трудно разместить за настенными телевизорами и прокладывать через стены.Полностью смонтированный кабель SCART имеет 20 контактов, каждый из которых служит для разных целей. Одной из уникальных особенностей вывода SCART было переключение источника на контакт 8, что означало, что как только вы включаете свое AV-оборудование, оно автоматически отменяет то, что когда-либо было на телевизоре, что делает их популярными среди людей, которые хотят, чтобы телевизор был таким же простым, как и возможный.

Компонентный кабель — Phono Cables

Следующий лучший кабель или кабели для подключения аудио-видео оборудования к телевизору будут через компонентное соединение.На самом деле это 5 кабелей, уже проложенных внутри провода SCART с отдельными аналоговыми соединениями для красного, зеленого и синего цветов и стереозвуком, который является вторым красным и белым соединением. Разделение потоков красного, зеленого и синего цветов дает лучшее качество изображения, чем если бы они были доставлены вместе. Если у вас желтый разъем вместо красного, зеленого и синего, это композитное / RCA-соединение, к которому я скоро вернусь.

Кабель RCA — кабели для наушников

Последний тип подключения — это кабель RCA.RCA / фоно / композитное видео является и остается аналоговым соединением с желтым для видео, красным и белым фонокорректором для стереозвука. Фонокабели не были так популярны в Европе из-за популярности соединения SCART, но в последнее время наблюдается рост популярности оборудования, не имеющего соединения HDMI. Это связано с тем, что почти все новые телевизоры больше не имеют разъемов SCART. Я уверен, что это связано с тем фактом, что их очень сложно разместить за настенными телевизорами и провести через стены, поэтому RCA и выводы компонентов больше подходят для этой задачи.

Кабели только для аудио

Все нижеперечисленные кабели являются только аудиокабелями, которые можно использовать для подключения телевизора или аудио-видео оборудования к звуковым системам, таким как AV-ресиверы, объемные звуки, усилители и звуковые панели, которые становятся все более распространенными.

Оптический кабель — кабель Toslink

‍

Самым распространенным аудиоподключением сегодня является оптический аудиокабель, который часто называют кабелем Toslink. Если вы не используете HDMI для подключения аудиооборудования, вам следует использовать оптический аудиокабель.Оптическое аудиосоединение представляет собой оптоволоконный кабель, который передает сигнал вниз. Он поддерживает объемный звук 5.1, что делает его идеальным также для большинства систем объемного звучания.

Коаксиальный аудиокабель

Коаксиальный аудиокабель представляет собой нечто среднее между оптическим аудиокабелем и фонокабелем, используемым для аналогового моно или стереозвука. Это цифровое соединение с разъемом RCA на конце. Сам кабель обычно толще, чем большинство кабелей RCA, что позволяет разместить дополнительный защитный экран кабеля для защиты от помех для цифровых сигналов.Цифровой аудиокабель может поддерживать объемный звук 5 / 7.1.

Phono Cables

Phono audio cable — это два красных и белых провода, которые можно использовать для подключения аналоговых аудиосистем. Красный и белый фонокабели можно использовать для стереозвука, который представляет собой два отдельных намотанных канала, например левый и правый динамики.

Вспомогательный кабель

Вспомогательный кабель вставляется в гнездо для наушников на телевизоре. Его можно использовать для подключения к звуковым системам и звуковым панелям, но он ограничен, поскольку предлагает только один звуковой канал.Еще одним недостатком использования вспомогательного подключения является то, что некоторые телевизоры автоматически отключают звук телевизора при вставке провода. Обычно это вызывает проблемы, когда люди хотят установить беспроводные наушники и одновременно поддерживать громкость телевизора.

ТВ-кабели только для видео

Следующие ниже подключения являются подключениями только для видео, для которых требуется установка отдельных аудиокабелей, если вы хотите слышать звук с телевизора.

Кабель DVI

Кабель DVI — это цифровое видео соединение, которое позволяет передавать видео высокой четкости (HD).DVI означает «Цифровой видеоинтерфейс». Интерфейс совместим с HDMI-подключениями на вашем телевизоре с правильным адаптером и наоборот. Большинство телевизоров больше не имеют разъемов DVI, но некоторые из первых имеют их, что делает их идеальными для дополнительного входа HDMI, если он вам нужен.

S-Video

S-Video — еще одно соединение, которое так и не стало популярным, но есть вероятность, что оно вам может понадобиться. S-Video — это аналоговое соединение, которое работает путем разделения яркости (яркости) и цвета (цветности) и их комбинирования для получения немного более горького качества изображения, чем композитное видео, которое отправляет все сигналы в одном потоке.Проблема в том, что RGB дает лучшее изображение, чем это, поэтому, если вы хотите улучшить изображение, вам будет лучше, установив компонентное видео или кабель SCART, которые оба поддерживают это.

Другие провода для телевизора

В следующем разделе приведены другие типы проводов, которые могут потребоваться для подключения телевизора, которые не обязательно подпадают под указанные выше категории.

RF-отведения — TV / Sat Cable

Если вы хотите смотреть телепередачи в прямом эфире через телевизор, например Freeview или Freesat, вам понадобится коаксиальный кабель, подключенный к вашему телевизору.Если у вас есть розетка для телевизионной антенны или спутниковая розетка, потребуется коаксиальный вывод для подключения между ней и вашим телевизором. Практически все новые цифровые телевизоры имеют разъем для телевизионной антенны, для которого требуется провод с коаксиальным разъемом IEC, некоторые из последних более крупных телевизоров также оснащены тюнерами Freesat, поэтому вам понадобится провод с разъемами F для подключения. это.

Телевизионные антенны и кабели спутникового телевидения можно приобрести в Интернете или подготовить высококачественные кабели с использованием коаксиального кабеля хорошего качества, ручных инструментов и нескольких вилок.

Также часто используются ВЧ-провода с штыревым соединением на одном конце и гнездом на другом для кольцевых соединений между оборудованием, например, между блоком Freeview + / BT Vision, видеомагнитофоном и ТВ-тюнером.

USB-кабели

Большинство новых телевизоров имеют несколько USB-портов для подключения USB-кабелей. Их можно использовать для различных целей, например, для просмотра семейных фотографий или видео / музыки на телевизоре. Их также можно использовать для обновления программного обеспечения / прошивки, если телевизор не является «умным» или не подключен к Интернету.Портативные жесткие диски можно даже подключить ко многим телевизорам для использования функций PVR, таких как запись и пауза в реальном времени.

Кабель Ethernet

‍

Практически все новые SMART TV или телевизоры, которые могут транслировать контент из Интернета, например iPlayer или Netflix, потребуют подключения к Интернету, чтобы это работало. Хотя все больше и больше новых телевизоров теперь совместимы с WIFI, все же гораздо лучше подключить телевизор с помощью кабеля Ethernet там, где это возможно. Это максимизирует скорость и надежность соединения, что значительно повысит скорость загрузки и уменьшит буферизацию.

Вопросы по телевизионному кабелю — разместите их в блоге Раздел комментариев

Если у вас есть какие-либо вопросы, я буду рад помочь, где смогу. Я просто прошу вас проявить терпение при размещении ваших вопросов, поскольку я отвечу на них, когда смогу, но я прилагаю все усилия для этого. Я также прошу вас НЕ ЗВОНИТЬ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ, поскольку они предназначены только для клиентов, и у нас нет персонала, который мог бы с этим справиться. У меня конечно нет времени. Пожалуйста, также НЕ ОТПРАВЛЯЙТЕ НА ЭЛЕКТРОННУЮ ПОЧТУ и НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ, опять же, они предназначены только для клиентов.Размещение вашего комментария в разделе комментариев блога ниже также означает, что каждый читающий получит пользу от заданного вопроса и полученного ответа.

До следующего раза,

Tom

Как подключить антенну к телевизору без коаксиального кабеля

Вы можете подключить к устройству несколько кабелей из одного источника. Но лучше всего для этого использовать разветвитель кабеля. Чтобы смотреть контент на телевизоре, нам нужен коаксиальный сигнал с помощью антенны или кабельной приставки.Но современные телевизоры могут выйти и без коаксиального входа в конструкции. У них могут быть другие варианты ввода, такие как слот для прямого ввода USB или WIFI для воспроизведения медиаконтента. Если вы столкнулись с такой проблемой, вы можете выполнить процесс подключения антенного кабеля к телевизору без коаксиального входа.

Чтобы получить сигнал HDTV на телевизор без входа коаксиального кабеля, потребуется конвертер HDTV. Преобразователь HDTV имеет множество опций, например, внешний преобразователь или приемник, цифровую спутниковую систему.

Подключение антенны к телевизору без коаксиального входа

После правильного подключения телевизионной антенны для завершения процесса у вас должен быть коаксиальный преобразователь.Конвертеры были созданы для преобразования сигнала цифрового вещания в аналоговое телевидение.

Коаксиальный кабель: коаксиальный кабель — это тип электрического кабеля, который используется для передачи радиочастотного сигнала из одной точки в другую. Иногда коаксиальный кабель называют коаксиальным кабелем. Коаксиальный кабель состоит из внутреннего проводника, окруженного концентрическим проводящим экраном. Тестирование коаксиального кабеля перед установкой — отличная практика.

Существует множество типов коаксиальных кабелей в зависимости от калибра и сопротивления.Самые распространенные и популярные типы — RG-6, RG-11 и RG-59. Они доступны в различных цветах, включая черный, коричневый и белый. Коаксиальные кабели популярны из-за их высокоэффективного качества передачи данных, при этом они защищены от повреждений и помех. Их можно использовать с разветвителями кабеля, и они универсальны.

Коаксиальный вход: коаксиальный вход — это входное гнездо, к которому можно подключить коаксиальный кабель. Большинство телевизоров принимают сигналы от антенны или видеомагнитофона через коаксиальный кабель.Современные телевизоры имеют коаксиальные входы и входы, в которых используются аудиокабели RCA и HDMI. В телевизорах 4K используются разные конфигурации сплиттеров.

Чтобы подключить кабель к телевизору без коаксиального входа, выполните следующие действия:

Шаг 1: найдите порт коаксиального подключения в блоке преобразователя и подсоедините к нему коаксиальный кабель. Чтобы предотвратить нежелательную потерю соединения во время использования, убедитесь, что вы надежно зацепили кабель.

Шаг 2 : будут красный, синий и зеленый штекеры, составляющие компонентный видеокабель.Следуйте цветовому коду и просто сравните цветовую комбинацию на выходе на коробке преобразователя с цветом на вилке. Возьмите кабель RCA для прослушивания звука и подключите его к портам RCA соединительного устройства. режим видеовхода должен быть подключен к соответствующему порту вашего телевизора.

Шаг 3 : включите на телевизоре.

Шаг 4 : Нажмите кнопку input на пульте дистанционного управления и выберите опцию video .

Эта процедура должна начать отображаться на экране телевизора.

Чтобы подключить антенну (внутреннюю) к телевизору, выполните следующие действия:

Внутренняя антенна позволяет не беспокоиться о нежелательной проблеме. Это позволит вам не беспокоиться о назойливой установке антенн на крыше и подключенных кабелей к телевизору. Вы можете легко подключить антенну к телевизору с помощью коаксиального кабеля, если антенна предназначена для использования в помещении. Чтобы сделать это без коаксиального входа, выполните описанную ниже процедуру:

Шаг 1 : прежде всего, выключите телевизора.

Шаг 2: осторожно подключите один конец коаксиального кабеля к порту «RF IN » телевизора. Другой конец должен быть подключен к выходному разъему антенны.

Шаг 3: убедитесь, что разъем на обоих концах кабеля плотнее подсоединен.

Шаг 4 : Подключите источник питания или подключите источник питания к внутренней антенне.

Шаг 5 : включите на телевизоре , содержимое должно начать отображаться на экране телевизора.Для лучшего сигнала поместите устройство рядом с окном или на открытом месте.

Примечания:

1. Коаксиальный кабель, используемый для устранения помех и шумов от радиоволн.
2. Коаксиальный кабель не следует связывать с адаптером питания или другими кабелями.
3. Если антенна установлена ​​неправильно, обратитесь к квалифицированному обслуживающему персоналу.
4. Если уровень сигнала слабый, изображение может искажаться. Чтобы решить эту проблему, вам следует разместить антенну рядом с окном или использовать направленную наружу антенну.
5. Если качество изображения на одних каналах хорошее, а на других плохое, то вы должны понимать, что проблема может заключаться в слабом сигнале телевещательной компании или провайдера кабельного телевидения.
6. Если вы подключаетесь к кабельному телевидению без приставки и испытываете плохое качество изображения, вам может потребоваться установить приставку, чтобы решить эту проблему и улучшить качество отображения и приема сигнала. Вы также можете подключить коаксиальный кабель к телевизору без входов.

Заключение

Мы вкратце обсудили, как подключить антенну к телевизору без коаксиального кабеля.Коаксиальные кабели широко используются в современном мире. Современные устройства обычно подключаются через коаксиальный кабель. В современном мире телевизоры подключаются к сети через коаксиальный кабель. Но сейчас коаксиальный кабель на телевидении используется реже. некоторые методы, используя их, вы можете легко подключить телевизор без коаксиального кабеля.

Коаксиальные телевизионные кабели и потеря сигнала

Коаксиальные телевизионные кабели и потеря сигнала

1. ТВ-кабели
   Калькулятор потерь в кабеле
2. Разветвители
3. Разъемы
4. Адаптеры
5. Калькулятор системных потерь

Для подключения антенны к телевизору можно использовать три типа коаксиального кабеля ( RG-6, , RG-11, RG-59).Все коаксиальные телевизионные кабели имеют полное сопротивление 75 Ом (Ом) и используют F-тип штекерные разъемы . В антеннах и телевизорах используются розетки F-типа.

Коаксиальный кабель RG-6
Этот кабель соответствует промышленному стандарту для домашнего приема. RG-6 доступен с 2, 3 или 4 слоями экранирования. Трех- или четырехслойный экран лучше защищен от помех, более прочен и долговечен, но немного дороже и менее гибкий, чем двойной экран.Снаружи кабели должны иметь четырехслойный экран (4 слоя экрана).

RG-11 коаксиальный кабель
Этот кабель можно использовать, если потеря сигнала является проблемой, обычно это длинный кабель. Преимущества RG-11 в том, что он имеет наименьшие потери и доступен с 2, 3 или 4 слоями экранирования. Он также может передавать сигналы высокой мощности. Из минусов — он дороже, менее гибкий, больше и тяжелее. Этот кабель в первую очередь предназначен для передачи большой мощности и длинных кабельных трасс.

RG-59 коаксиальный кабель
Этот кабель можно использовать, но он немного более подвержен потерям и имеет только один слой экранирования.RG-59 обычно используется в помещениях для необработанных видеосигналов (рекордеры, игры и т. Д.). RG-59 использовался для эфирного телевидения до того, как RG-6 стал распространенным.

Двухжильный кабель
Этот кабель иногда называют плоским или ленточным, и его следует заменить. Двойной вывод хорошо работает на частотах VHF (RF 2-13) и особенно хорош на каналах VHF-Lo (RF 2-6), но не имеет экранирования и непригоден для каналов UHF (RF 14-69). См. Частоты трансляции. Некоторые двухжильные кабели плохо переносят погодные условия и со временем ухудшаются (потеря сигнала).

---

Рекламные ссылки

---

Потеря сигнала
На всех кабелях наблюдается потеря сигнала. Потери измеряются в мощности децибел (дБ) , и это отношение Вт / Вт в по десятичной логарифмической шкале. Чем длиннее кабель, тем больше потери. Потери также зависят от частоты: чем выше частота (чем выше канал RF), тем больше потери. Радиочастотные каналы в диапазоне VHF имеют заметно меньшие потери, чем каналы в диапазоне UHF.

Потеря сигнала зависит от;
• Тип кабеля
• Длина кабеля
• Частота сигнала

РЕЗЮМЕ

ТВ-кабель	Частота Полоса	Импеданс Ом (Ом)	Разъемы
Коаксиальный кабель (RG #)	УКВ / УВЧ РФ 2-69	75 Ом	Наружный тип F
Двойной вывод	УКВ РФ 2-13	300 Ом	Лезвие

Коаксиальный кабель Тип Щит Слои ≈ Потери /100 футов Основное использование RG-6 2, 3 или 4 -5 дБ • ТВ приемная RG-11 2, 3 или 4 -3 дБ • ТВ-передача • ТВ-прием больше, тяжелее, дороже RG-59 1 -6 дБ • Видеосигналы • Прием ТВ
Двойной вывод	-1 дБ / 100 футов VHF-Lo -4 дБ / 100 футов VHF-Hi	• Прием ТВ на УКВ

Кабель Импеданс составляет Ом ( Ом ), и — отношение электрического поля сигнала к магнитному полю. RG в кабельном типе означает «Radio Guide» и широко используется для описания характеристик кабеля. Обозначения RG были разработаны военными во время Второй мировой войны. Военные заменили ссылку на радиогид военной спецификацией MIL-C-17.

Расчет убытков составляет сметы . Фактические потери могут быть больше или меньше и зависят от качества кабеля и разъема, а также от установки (изгиб кабеля и т. Д.). Разница может составлять от одного до нескольких дБ и более на 100 футов.

---

Рекламные ссылки

---

Разветвитель / объединитель сигналов коаксиального кабеля используется для подключения к нескольким телевизорам и устройствам. Чем больше сигнал разделен (выходные порты), тем больше ослабление сигнала. Двухпортовый разветвитель обрезает сигнал более чем наполовину (-4 дБ), что эквивалентно добавлению около 70 футов кабеля.

— —

Выход Порты	Потери на порт
2	-4 дБ
3	-6 дБ
4	-8 дБ
8	-12 дБ

Неиспользуемые выходные порты разветвителя и стены должны быть завершены нагрузкой 75 Ом или терминатором .

Разделители сигналов (пассивные — без усиления) могут использоваться в качестве сумматоров сигналов для подключения нескольких антенн. Порты Output и Input поменяны местами. Антенны подключаются к выходным портам , входной порт подключается к телевизору (ам). Потеря сигнала одинакова для обоих направлений. См. Раздел «Установка нескольких телевизионных антенн».

Два кабеля могут быть подключены с помощью разъема типа «мама-мама», также называемого цилиндром .В настенных пластинах телевизора используются цилиндрические соединители. Блоки заземления коаксиального кабеля представляют собой цилиндрические соединители с портом для подключения / прокладки заземляющего провода. Разъемы под прямым углом («мама-папа») могут быть полезны для подключения к телевизорам и антеннам в ограниченном пространстве.

Все разъемы вносят небольшие потери сигнала, около -0,5 дБ .

Некоторые антенны и телевизоры имеют только двухпроводное соединение и нуждаются в адаптере для подключения к коаксиальному кабелю.И наоборот, для антенны или телевизора с коаксиальным соединением потребуется адаптер для подключения к двухжильному кабелю.

Адаптер коаксиально-двухжильный коаксиальный кабель (75/300 Ом) представляет собой СОГЛАСОВАННУЮ СЕТЬ (схемы) или БАЛАН (ферритовый трансформатор), который обеспечивает согласование импеданса сигнала до 300 или 75 Ом. Адаптеры работают в обоих направлениях (двунаправленные), сигналы идут от коаксиального кабеля к двухпроводному или от двухпроводного к коаксиальному. Адаптеры вносят небольшие потери сигнала, которые увеличиваются с увеличением частоты (канал RF).

Частота Полоса	РФ Канал	Потери дБ
VHF-Lo	2–6	-0.2
УКВ-Hi	7-13	-0,4
УВЧ	14	-1,0
УВЧ	40	-1,5
УВЧ	69	-2,0

5.) КАЛЬКУЛЯТОР ПОТЕРИ СИСТЕМЫ

Оцените потери в кабеле на основе типа кабеля, диапазона частот или радиочастотного канала, длины кабеля, количества и типа разветвителей сигнала, разъемов и адаптеров.

» ; } // скрытие завершено -> Радиочастотный канал Частота Потери в кабеле (дБ) Потери в разветвителях (дБ) Потери на разъеме (дБ) Потери в адаптере (дБ) ОБЩАЯ ПОТЕРЯ (дБ) Рассчитать или пересчитать

Также см. Бустерные / распределительные усилители.

верхний

Цифровое эфирное телевидение (OTA DTv) Коаксиальные телевизионные кабели и потеря сигнала отадтв.com / кабели /

Как подключить коаксиальный кабель или антенну к телевизору без коаксиального входа

Вы знаете, что вы можете подключить несколько кабелей к своим устройствам из одного ресурса. Кабельный разветвитель — лучший способ сделать это. Чтобы смотреть контент на HDTV, нам нужно передать на него коаксиальный сигнал с помощью антенны или кабельной приставки. Большинство таких установок включают одну общую вещь — коаксиальный вход. Но современные телевизоры поставляются со многими другими вариантами ввода, такими как прямой вход USB или даже Wi-Fi для воспроизведения мультимедийного контента.Так что, возможно, им не хватает коаксиального входа в конструкции. Если вы стали жертвой такого случая, то это руководство о том, как подключить коаксиальный кабель к телевизору без коаксиального входа , может вам очень помочь.

Как подключить кабель к телевизору без коаксиального входа?

Для завершения процесса мы будем использовать коаксиальный преобразователь. Теперь выполните следующие действия, чтобы подключить антенну к телевизору без коаксиального кабеля.

• Найдите порт коаксиального подключения в коробке преобразователя и подсоедините к нему коаксиальный кабель
• Убедитесь, что вы надежно закрепили кабель, чтобы предотвратить потерю соединения во время использования
• Теперь возьмите кабель RCA для прослушивания аудио и подключите их к портам RCA соединительного устройства.
• Другой конец кабеля, который включает режим видеовхода, должен быть подключен к соответствующему порту вашего телевизора.
• Включите телевизор
• Нажмите кнопку «вход» на пульте дистанционного управления и затем выберите опцию «видео»

Контент должен начать отображаться на экране телевизора.

Подсоединение антенны (внутренней) к телевизору

К вашему сведению, комнатная антенна позволяет вам не беспокоиться о том, чтобы утомить настройку антенн на крыше и подключенных кабелей к телевизору.Вы можете подключить антенну к телевизору с помощью коаксиального кабеля, если антенна предназначена для использования в помещении. Чтобы сделать это без коаксиального входа, выполните следующие действия:

1. Выключите телевизор
2. Подключите один конец коаксиального кабеля к порту «RF IN» телевизора
3. Другой конец должен быть подключен к выходному разъему телевизора. антенна
4. Убедитесь, что соединение плотнее, закрепив металлический конец с каждой стороны коаксиального кабеля
5. Подключите источник питания к внутренней антенне
6. Включите телевизор и начните просмотр контента

Совет: Для лучшего сигнала поместите устройство рядом с окном или на открытом месте.

Заключение

Таким же образом можно присоединить кабель HDMI или компонентный кабель к телевизору с помощью соответствующего конвертера кабеля или спутника. Надеюсь, вы найдете это руководство о том, как подключить антенну к телевизору без коаксиального кабеля, полезным и надежным.

Поделитесь своими мыслями в разделе комментариев ниже. Кроме того, если вы знаете какой-либо другой простой и быстрый способ установить такое соединение, вы можете распространять свои идеи по всему миру.

Как подключить спутниковую антенну к телевизору? | Поддержка

У вас есть телевизор, тарелка, тарелка-приемник и кабели, теперь вам просто нужно щелкнуть пальцами, и волшебный спутниковый джинн все соберет, верно? Не совсем так; как вы, наверное, уже знаете, есть много разных частей, и инструкции не всегда самые лучшие.Большинство провайдеров, включая Windstream, предлагают профессиональную установку на все пакеты цифрового телевидения. Однако, если по какой-либо причине вы решите выполнить установку самостоятельно, эта статья поможет вам начать работу и поможет вам насладиться новой услугой спутникового телевидения.

Необходимые условия для подключения антенны

Во-первых, убедитесь, что ваш телевизор находится в желаемом месте, перемещение его после подключения может вызвать затруднения. Далее определитесь, где вы хотите разместить свое блюдо; на вашей крыше или в земле.Если вы решите поместить его в землю, его нужно будет установить на подставку. При установке тарелки она должна быть в идеале обращена в сторону, где на пути нет деревьев или линий электропередач, это снизит вероятность возникновения каких-либо проблем с вашим сигналом.

Подключение спутниковой антенны к телевизору

Теперь пора вытащить коаксиальный кабель и кабель HDMI, которые вам должны были дать при покупке тарелки. Чтобы подключить тарелку к телевизору, выполните следующие простые шаги:

1. Подключите один конец коаксиального кабеля к задней панели спутниковой антенны, обозначенной «LNB»
2. Подключите другой конец коаксиального кабеля к спутниковому ресиверу в порт с пометкой «Sat in».
3. Затем подключите один конец кабеля HDMI к «выходному» порту на задней панели спутника.
4. Подключите другой конец кабеля HDMI к телевизору (не к тарелочному приемнику). Большинство телевизоров имеют более одного порта HDMI, поэтому выберите тот, который вам больше нравится.
5. Наконец, включите телевизор и нажмите кнопку спутника на пульте дистанционного управления. Если все подключено правильно, вы должны увидеть сигнал. Если ваш сигнал кажется слабым, попробуйте изменить положение спутника, чтобы получить лучший сигнал.

Выполнение этих простых шагов поможет вам в кратчайшие сроки подключить спутниковую антенну к телевизору!

Совместимы ли коаксиальные телевизионные кабели с антеннами WiFi?

У вас определенно можно использовать коаксиальный кабель RG6 с частотами WiFi, при условии, что вы преобразовываете импеданс. Тот факт, что кабель RG6 продается как «проверенный на частоте 1 ГГц», «проверенный на частоте 3 ГГц» и т. Д., Не исключает его использования на более высоких частотах. Взгляните на коаксиальный кабель LMR 50 Ом, проложенный между секторными антеннами и базовой станцией практически на любой сотовой станции — в США эти кабели поддерживают сочетание частот, включая 1.9 ГГц, 2,5 ГГц, а с 5G 5,8 ГГц или выше. Что касается кабелей RG6 с сопротивлением 75 Ом, кабельные компании, предлагающие DOCSIS 3.1, планируют в ближайшем будущем достичь 1,794 ГГц.

Для работы Wi-Fi по кабелю RG6 основной проблемой является затухание на расстоянии и потери в соединителе / ​​сборке. Очевидно, что RG6 может поддерживать частоту 2,4 ГГц на расстоянии до 210 футов, а LMR-900-DB может поддерживать частоту 2,4 ГГц на расстоянии до 1130 футов. Все, что вам нужно, — это два преобразователя импеданса на каждый проход: один между радио / маршрутизатором WiFi и кабелем в коммутационном шкафу, а другой между настенной панелью и антенной WiFi в другой комнате.Вы можете найти комплекты, поддерживающие это, на coaxifi.com или dual-comm.com.

Другой фактор — выходная мощность в радиоканале маршрутизатора. Чем больше выходная мощность, тем лучше, особенно если вы планируете разделить сигнал WiFi несколько раз, поэтому маршрутизатор мощностью 1 Вт будет идеальным вариантом. Но для передачи сигнала только в одну комнату через RG6 подойдет большинство маршрутизаторов с разъемами RP-SMA, при условии, что кабель не имеет коротких замыканий и расстояние не является чрезмерным (обратитесь к калькулятору коаксиального кабеля при использовании микроволн.com, чтобы узнать, на каких дистанциях эффективность пробега составляет 0,1% или выше).

Если у вас есть возможность проложить кабель 50 Ом в вашем доме или офисе, сделайте это. Это отличный способ подключить антенны вызывной панели или потолочные антенны, когда вам не нужно возиться с настенными панелями. Я бы порекомендовал кабель LMR-600, если вы можете себе его позволить (около 1 доллара за фут оптом) и имеете место для диаметра оболочки 0,59 дюйма, но если нет, LMR-240 работает лучше, чем RG6 на частотах WiFi, а также немного меньше в диаметр рубашки, чем у RG6.

Один из ответов на этот вопрос предполагает, что 1 ГГц — это своего рода частота среза на RG6. Ясно, что это не так, иначе DOCSIS 3.1 не работал бы. «Радиолюбители» должны знать, что единственные коаксиальные кабели со встроенными полосами задерживания — это излучающие фидерные кабели, и если вы не находитесь в туннеле поезда, вы их не используете. И компоненты не являются экзотическими — преобразователи импеданса F-SMA оптом по цене менее 50 центов. Люди, которые устанавливают панельные антенны для встроенного Wi-Fi DAS, занимаются этим весь день (в последнем каталоге L-Com есть даже красивая картинка, показывающая развертывание WiFi через коаксиальный кабель в больнице).

Лучшие коаксиальные кабели для вашего телевизора

Если вы прижали кабель к бордюру или просто добавили в него эфирную антенну, вам понадобится хороший и качественный кабель для подключения антенны к телевизору. Коаксиальных кабелей пруд пруди, но не все они сделаны одинаково. Вот некоторые из лучших коаксиальных кабелей, которые вам стоит попробовать.

Что такое коаксиальные кабели?

Коаксиальные кабели используются для передачи видеосигналов.Поэтому, если у вас есть эфирная антенна, вам понадобится коаксиальный кабель для передачи сигнала на телевизор. Коаксиальные кабели имеют медный провод, окруженный непроводящей изоляцией. Он закрыт экраном, который защищает сигнал от любых потенциальных электромагнитных помех, излучаемых другими устройствами. Наконец, кабель оборачивается прочной пластиковой оболочкой.

Связанные : HDMI или порт дисплея: какой из них лучше использовать?

Типы коаксиальных кабелей

Существует три различных типа коаксиальных кабелей, которые наиболее часто используются для передачи видеосигналов: RG59, RG6 и RG11.Разница между этими кабелями заключается в ширине или толщине медного проводника. Вообще говоря, чем больше толщина медного проводника, тем меньше ухудшение качества сигнала на больших расстояниях.

RG59 имеет самый тонкий медный проводник. Это означает, что он лучше всего подходит для приложений с низкой пропускной способностью, таких как аналоговые видеопотоки CCTV. Поскольку для телевещания высокой четкости требуется значительно большая полоса пропускания, вам следует выбрать коаксиальные кабели RG6 или RG11.Самый распространенный коаксиальный кабель, используемый в домашних телевизионных установках, — RG6. При этом вы также можете использовать коаксиальные кабели RG11, однако они, как правило, дороже по сравнению с RG6. Единственная реальная разница между ними — это расстояние, на котором кабель может передавать сигнал без ухудшения качества передачи. RG6 рассчитан на 600 метров, а RG11 — до 1100 метров. При этом большинству домовладельцев не понадобится коаксиальный кабель, способный передавать сигнал на расстояние более 1100 метров.

1.Коаксиальный ТВ-кабель AmazonBasics с рейтингом CL2

Часть плана Джеффа Безоса по мировому господству — продавать практически все, что находится под солнцем, под лейблом AmazonBasics. Поэтому неудивительно, что коаксиальные кабели являются одним из многих продуктов, носящих бренд AmazonBasics. Коаксиальный кабель AmazonBasics обладает всеми функциями, которые можно ожидать от качественного коаксиального кабеля, включая жилы калибра RG6 и три слоя экранирования.

Однако, что отличает коаксиальный кабель AmazonBasics от других, так это его рейтинг CL2.Рейтинг CL2 означает, что коаксиальные кабели AmazonBasics можно прокладывать как в помещении, так и на улице. Это делает кабель AmazonBasics идеальным для людей, которые выбирают антенну, устанавливаемую на крыше. Кроме того, коаксиальный кабель AmazonBasics оснащен «колпачками для захвата», которые позволяют очень легко вкрутить коаксиальный разъем в антенну или телевизор.

2. Коаксиальный кабель медиамоста

Как и кабели AmazonBasics, коаксиальные кабели от Mediabridge имеют разъем «EZ Grip». Любой, кто имел неудачный опыт подключения коаксиального кабеля в труднодоступном месте, знает, насколько сложно продеть его одной рукой.К счастью, с EZ Grips эта головная боль ушла в прошлое. Кроме того, крышки EZ Grip можно снять, чтобы вы могли положить их в ящик для инструментов и использовать с другими коаксиальными кабелями сторонних производителей.

Кроме того, коаксиальные кабели Mediabridge имеют рейтинг UL. Это означает, что кабели безопасны для использования в стене. Попрощайтесь с уродливыми черными кабелями, вьющимися по всему полу!

3. Кабель имеет значение Четырехэкранированный коаксиальный кабель

Коаксиальные кабели Cable Matters могут не выглядеть чем-то особенным, но важно то, что находится внутри.Все коаксиальные кабели состоят из жилы, обернутой изоляцией и экраном. Данные передаются по проводнику от источника сигнала, в данном случае антенны, к телевизору. Экранирование защищает этот сигнал от электромагнитных помех. Электромагнитные помехи могут быть естественными, например, солнечная вспышка, или искусственными, например, в сети мобильной связи.

Многие из представленных на рынке коаксиальных кабелей имеют тройное экранирование для защиты от помех. Однако коаксиальные кабели от Cable Matters имеют четырехкратный экран.Это предлагает дополнительный уровень защиты от электромагнитных помех для поддержания точности и целостности трансляции, принимаемой вашим телевизором. Это полезно для тех, кто живет в районах с высокой плотностью населения, таких как города, где существует большая вероятность того, что сигнал может быть прерван различными электронными устройствами из-за их непосредственной близости друг к другу.

4. Коаксиальный кабель Cimple

Коаксиальные кабели

от Cimple Co также имеют рейтинг CL2, что означает, что их можно использовать как внутри, так и снаружи помещений.Однако разъемы на этих коаксиальных кабелях имеют двойное уплотнение. Это может предотвратить попадание воды, грязи, масла и других последствий суровой погоды на сигнал.

Благодаря своей прочности и устойчивости к атмосферным воздействиям коаксиальные кабели от Cimple Co имеют впечатляющую 10-летнюю гарантию.
