Подключение электрической варочной панели bosch: Подключение варочной панели: схемы и комплектующие

Bosch.Подключение варочной панели bosch в Санкт-Петербурге.Варочная панель bosch подключение электросети в СПб. Вызвать электрика для подключения варочной поверхности бош в СПб. Стоимость подключения варочной поверхности Bosch (бош) Цена, Расценки в СПб.

ПОДКЛЮЧЕНИЕ ВСТРАИВАЕМОЙ BOSCH ВАРОЧНОЙ ПАНЕЛИ В САНКТ-ПЕТЕРБУРГЕ.

СТОИМОСТЬ ПОДКЛЮЧЕНИЯ ВСТРАИВАЕМОЙ ВАРОЧНОЙ ПАНЕЛИ BOSCH В СПБ.

Наша компания «Сити-Мастер» выполняет все виды ремонта квартир и оказывает услуги сантехники, электрика и «муж на час», производит мелкий ремонт квартир в Санкт-Петербурге и ЛО. В случае поломки или аварии нет необходимости ждать и терпеть неудобства – достаточно просто вызвать сантехника, электрика, «муж на час»  на дом Санкт-Петербурге и ЛО по номеру телефона: 8(812)408-11-74, и проблема будет устранена недорого и в короткий срок.



МЫ ПРЕДЛАГАЕМ ВАМ ПО ДОСТОИНСТВУ ОЦЕНИТЬ И ДРУГИЕ ПРЕИМУЩЕСТВА НАШЕЙ КОМПАНИИ:

• каждый мастер, работающий в компании «Сити-Мастер», имеет обширный практический опыт;
• мы поддерживаем доступную стоимость услуг за вызов мастера на дом;
• каждому клиенту выписывается квитанция,с юр. лицом оформляется договор;
• мы принимаем вызовы из любых районов Санкт-Петербурга и ЛО
• .На проделанные работы специалисты предоставляют необходимые гарантии – с вами будут работать только истинные специалисты, с которыми работать очень выгодно, безопасно.

Установка бытовой техники в СПб, подключение встраиваемой бытовой техники не кухне — в Санкт-Петербурге и Ленинградской области.



Сегодня в каждом доме функционирует бытовая техника. Чтобы телевизоры, холодильники, водонагреватели, варочные панели, вытяжки и духовые шкафы, а также посудомоечные или стиральные машины работали бесперебойно и служили много лет, подключение бытовой техники в Санкт-Петербурге лучше доверить профессионалам компании “Сити-Мастер”.

Многие магазины вместе с качественными товарами от ведущих мировых производителей также предлагают установку бытовой техники в Санкт-Петербурге. Мастера привозят продукцию, монтируют ее на прочной ровной поверхности, чтобы избежать качания и вибраций при работе, подсоединяют приборы к сети питания, а также при необходимости – к водопроводу и канализации, выполняют все необходимые настройки, осуществляют пробный запуск.

УСТАНОВКА ВСТРОЕННОЙ БЫТОВОЙ ТЕХНИКИ BOSCH В САНКТ-ПЕТЕРБУРГЕ:

Если, речь идет о подключении встраиваемой бытовой техники на кухне BOSCH в СПб , то оно подразумевает правильное расположение и четкую фиксацию устройств в мебели, чтобы они смотрелись как единое целое и не мешали нормальному функционированию друг друга. При этом должны быть соблюдены правила по технике безопасности, чтобы эксплуатация новых бытовых приборов не привела к случайному возгоранию деревянных поверхностей шкафов и возникновению пожаров.

Если вы приобрели бытовую технику, но не воспользовались услугами мастеров магазина по ее монтажу, то вы можете обратиться к нам.

ПЕРЕЧЕНЬ УСЛУГ	ЦЕНА ПОДКЛЮЧЕНИЕ ОБЫЧНОЙ ТЕХНИКИ	ЦЕНА ПОДКЛЮЧЕНИЯ ВСТРАИВАЕМОЙ ТЕХНИКИ
ЭЛЕКТРИЧЕСКИЕ BOSCH
ПОДКЛЮЧЕНИЕ И УСТАНОВКА ЭЛЕКТРОПЛИТЫ BOSCH В СПБ
Подключение электрической плиты BOSCH	980	от 980
Подключение стекло керамической плиты BOSCH
Подключение индукционной плиты BOSCH
Подключение электроплиты Hi-light BOSCH
ПОДКЛЮЧЕНИЕ И УСТАНОВКА ВАРОЧНОЙ ПОВЕРХНОСТИ В СПБ
Подключение электрической панели BOSCH	980	от 980
Подключение стекло керамической плиты BOSCH
Подключение электроплиты Hi-light
ПОДКЛЮЧЕНИЕ И УСТАНОВКА ДУХОВОГО ШКАФА BOSCH
Духовой шкаф BOSCH	980
ГАЗОВЫЕ BOSCH
Подключение и установка газовой плиты BOSCH	от 1000	от 1000
Подключение и установка варочной панели BOSCH
Подключение и установка духового шкафа BOSCH
ДОПОЛНИТЕЛЬНЫЕ РАБОТЫ (ЕСЛИ ПОТРЕБУЮТСЯ)
Установка новой плиты на место дальнейшей эксплуатации, регулировка по уровню;	входит в стоимость установки
Монтаж электрического кабеля от плиты к розетке (материал в стоимость подключения не входит).	от 120 р. за м.п
Проведение отдельной электрической линии оплачивается дополнительно	от 120 р. за м.п
Монтаж гибкого шланга подвода газа (материал в стоимость подключения не входит).	входит в стоимость подключения
Проведение отдельной электрической линии от раздаточного щита с установкой защитного автомата и розетки с заземляющим контактом	от 120 р. за м.п
Монтаж гибкого шланга подвода газа (материал в стоимость подключения не входит).	200
Организация слива в ванную или раковину.	450
Монтаж розетки	350

О НАШИХ УСЛУГАХ

Мы предлагаем подключение бытовой техники BOSCH в Санкт-Петербурге и ЛО, на высоком профессиональном уровне.  Причем наши квалифицированные мастера смело берутся за монтаж бытовой техники отечественных и зарубежных производителей.

Воспользовавшись предложениями компании “Сити-Мастер”, вы сможете рассчитывать на грамотную, быструю и недорогую установку и подключение бытовой техники на кухне в СПб или в других жилых помещениях.

Кроме того, вы сможете получить бесплатные консультации и полезные советы по эксплуатации и уходу за техникой, чтобы она прослужила как можно дольше.

На неправильном функционировании бытовых приборов может сказаться высокий уровень влажности или повышенная температура вблизи приборов. Поэтому специалисты предпочитают располагать электротехнику подальше от источников воды и открытого огня.

Наша компания выдает документ, свидетельствующий о проведении монтажных работ специалистами. Так вы сможете быть уверены в соблюдении всех правил по подключению электроприборов, а бытовая техника при этом сохранит преимущества бесплатного гарантийного ремонта.

Кроме установки встраиваемой бытовой техники, ВЫ можете также заказать у нас :

• Установка стиральной машины в СПб
• Установка посудомоечной машины в Санкт-Петербурге
• Установка водонагревателя в СПб
• Установка вытяжки в СПб
• Установка фильтров очистки воды в СПб
• Установка телевизора в СПб
• Установка варочной панели в СПб
• Установка духового шкафа в СПб
• Установка электроплиты в СПб
• Установка холодильника в СПб

А также:



Контакты организации: 8(812)408-11-74 в Санкт-Петербурге.



Подключение варочной панели к электросети: требования и правила установки

Электрические варочные панели сегодня очень популярны. Они завоевали свою нишу в сегменте кухонного оборудования благодаря простому управлению, большому количеству функций, прекрасному дизайну и достаточно неплохой экономичности. Правда, необходимо отметить, что стоят такие панели недешево, поэтому многие обыватели, стараясь сэкономить, решают провести установку и подключение варочной панели к электросети самостоятельно.

Надо отдать должное, что электрические варочные панели не требуют при установке и подключении наличия специального разрешения, как это требуется при монтаже газовых плит. И хотя электрическое оборудование считается более безопасным, чем газовое, необходимо обязательно соблюдать правила установки и подключения. Даже небольшое нарушение может привести, к примеру, к возгоранию проводки, а может случиться даже пожар.

Требования электрической безопасности

Итак, чтобы правильно подключить варочную панель, необходимо в первую очередь провести расчет нагрузки на электропроводку. А затем продумать ее защиту. Что может случиться, если проводка в доме или квартире не предназначена под нагрузку от варочной панели?

• В первую очередь будет выбивать вводный автоматический выключатель.
• Если его номинала достаточно, то начнут нагреваться и плавится провода.

Поэтому совет: если в доме или квартире нет возможности переделать электропроводку, то не стоит покупать электрическую панель.

Можно, конечно, решить возникшую ситуацию коренным образом – провести отдельную ветку. Но это нужно делать только в процессе производимого ремонта. Хотя, если использовать открытую разводку, то можно воспользоваться и ей. То есть, кабель для варочной панели будет прокладываться по стенам, плинтусам и так далее. Он просто будет на виду.

Кстати, многие производители могут гарантировать эффективную работу прибора при различных экстремальных условиях эксплуатации. Но даже такие именитые компании, как Electrolux, Bosch и другие, не могут гарантировать корректную работу панели, если автомат все время выбивает.

Что еще рекомендуют специалисты при подключении варочной поверхности.

• Использовать провод сечением не менее 4 мм².
• Подключение можно производить в систему, в которой присутствует заземляющий контур. То есть, питающая сеть собрана по схеме TN-S или TN-C-S.

Внимание! Не стоит подключать варочную поверхность в розетку, в которой отсутствует линия заземления. К тому же обязательно в распределительном шкафу необходимо установить на линии УЗО. Это устройство защитного отключения будет разъединять цепь, если будет пробит кабель, и электрический ток будет замыкаться на самой панели, что может привести к удару током.

Розетка

Розетка подключения – это важный элемент всей схемы. От ее правильного выбора будет зависеть долгосрочная эксплуатации и варочной панели, и всей электрической схемы подачи электроэнергии. Самое главное, что розетка и штепсельная вилка выбираются по номинальному току, который будет протекать по данному соединению. Их выбор не зависит от конструкции самой плиты, которые, кстати, представлены на рынке в виде одиночной панели и в виде комбинированной с другими кухонными приборами. К примеру, с духовочным шкафом или грилем.

Сегодня производители выпускают два вида розеток и штепсельных вилок в зависимости от количества фаз питающей сети. Для однофазной у приборов три клеммных соединения, у трехфазной – пять. Конструктивно все модели могут отличаться друг от друга, но это не главное. Важно, чтобы оба прибора соответствовали значению тока, который будет протекать через них.

Однофазная розетка для варочной панели

Внимание! Нельзя использовать для подключения варочной панели (Bosch или других марок) обычную розетку. Она просто не выдержит больших нагрузок и быстро сгорит.

Что касается кабеля для варочной поверхности, то он должен быть гибким, многожильным, с жилами из медных проволочек. Его длины должно хватать, чтобы была возможность удобно провести подключение к питающей сети. Специалисты рекомендуют устанавливать на жилы проводника специальные металлические наконечники втулочного типа. Их назначение – предотвратить, чтобы мелкие проволочки расходились из общей жилы. Они надеваются на скрученный медный проводник и обжимаются (опрессовываются).

Надо установку производить так, чтобы кабель не дотрагивался греющихся поверхностей. Нельзя его перегибать или сжимать. Но самое главное – это точно провести подключение кабеля на розетке и штепсельной вилке. То есть, при соединении их клеммы должны совпадать.

Но надо сказать и о том, что у разных производителей клеммные контакты могут быть разными в плане количества. Но во всех соединениях есть определенные контакты, такие как фазный, ноль и заземление. Все они обозначаются буквами латинского алфавита: РЕ – это клемма заземления, N – это ноль и L – это фаза.

Внимание! Если в дом заходит однофазная питающая сеть, а была приобретена трехфазная варочная поверхность, то подключение электрической варочной панели можно провести, сделав перемычку в клеммной коробке между фазами. На фото ниже показано, как это надо правильно сделать.

Некоторые марки панелей (к примеру, все тот же Электролюкс или Бош) имеют не три, а два фазных контакта. Поэтому их и надо будет перемкнуть между собой. Необходимо отметить, что в сопроводительных документах схема подключения варочной панели есть. Если ее не обнаружили, то надо схему искать на нижней поверхности самого прибора. Очень важно понимать тот факт, что правильно установленные перемычки – это гарантия работы всех конфорок. Если хотя бы одна из перемычек была установлена не так, как надо, то одна из конфорок может и не работать.

Необходимо отметить, что подключение комбинированного кухонного оборудования производится по-другому. Параметры сети, розетки и проводов точно такие же, и расчет производится точно такой же. Но сама установка варочной панели своими руками должна производиться через духовку. То есть, панель соединяется с духовым шкафом, а тот напрямую на розетку.

Правила установки

Итак, с подключением индукционной варочной панели разобрались. Теперь надо разобраться с установкой оборудования. Начнем с того, что электрических панелей огромное количество в плане их размеров, конструкций и типов (индукционные, спиральные и стеклокерамические). Но когда разговор заходит о качественно проведенной установке, то необходимо понимать, что панель должна быть выставлена по уровню.

Само место монтажа должно определяться заранее. При этом можно заказать кухонный гарнитур с уже подготовленным отверстием для прибора, а можно приобрести готовую мебель, в столешнице которой своими руками можно выпилить отверстие под размеры и форму электрической панели. Обычно в комплектации прибора входят специальные крепежные направляющие. Их надо установить по краям вырезанного участка, а затем по ним устанавливать и сам прибор.

Заключение по теме

Можно много услышать разговоров о том, что установка и подключение варочной панели – процесс сложный и требующий присутствия высококвалифицированного специалисты. Мол, только он может провести все процессы на высоком уровне. С этим никто и не спорит. Но давайте рассуждать с другой позиции. Стоимость панели достаточно высока. Приплюсуйте сюда услуги мастера, которые варьируются в пределах 20-40% от стоимости оборудования. Получается так, что мастер просто подключил прибор и ушел, а вы потеряли на этом приличную сумму.

Конечно, за его качество можно поручиться, да и время на подключение он затратить в разы меньше, чем вы. Но стоит ли все это выплаченных ему денег. А может, стоит повозиться несколько часов, разобраться в теме вопроса и самостоятельно провести и установку варочной панели, и ее подключение.

Подключение Варочной Панели Bosch — Стоимость в Санкт-Петербурге

1. Безопасный ремонт на дому

Ремонт относится к жизненно необходимым видам деятельности, поэтому Вы по-прежнему можете заказать ремонт крупной бытовой техники (холодильников, стиральных, посудомоечных машин и пр.) на дому и другие виды работ.

✅ Мы заботимся о Вас, поэтому в связи с эпидемией перед выходом на работу все мастера измеряют температуру. Если Вы вызовете мастера на дом, то он придет к Вам с температурой 36,6 без насморка и кашля.

✅ Каждый наш мастер всегда носит с собой бахилы, а перед ремонтом он вымоет руки в горячей воде с мылом и (по Вашему желанию) может надеть трёхслойную медицинскую маску. Все запчасти обрабатываются антисептическими средствами.

✅ Мастер будет работать в хлопчатобумажных перчатках.

✅ Вы можете оплатить ремонт бесконтактно по карте.

2. Безопасный ремонт в мастерской

Мелкую бытовую технику (телевизоры, утюги, фены, пылесосы и пр.) Вы можете принести в наши мастерские.

✅ Все управляющие наших мастерских работают, только если у них температура 36, 6, без насморка и кашля, в масках.

✅ 2 раза в день мы проводим уборку пола и обработку всех ручек и контактных поверхностей.

✅ В мастерских есть терминалы бесконтактной оплаты, и мы призываем Вас пользоваться ими во время карантина. Документы также можно оформить бесконтактно.

3. Безопасная доставка техники в мастерские и домой

Однако мы советуем Вам по возможности оставаться дома и, в случае необходимости ремонта мелкой техники, вызывать курьера. Курьер отвезёт Вашу технику в ремонт, в нашу мастерскую и привезёт обратно отремонтированную.

✅ Все курьеры допускаются к доставкам только в том случае, если мы убедились, что у них нет кашля, насморка и температуры.

✅ У курьера с собой будет терминал бесконтактной оплаты, которым можно воспользоваться, чтобы не контактировать с деньгами.

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Как проводится установка варочной панели в столешницу своими руками: видео обзор

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

• для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
• корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы монтирования панели в столешницу:

• выполняются замеры, для этого прибор замеряется с помощью рулетки;
• делается разметка на поверхности столешницы;
• просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
• когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Статья по теме:

В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

• пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
• три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
• в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
• 380 в с тремя фазами, которые могут быть различного цвета.

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно: видео, 4 провода

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Как выбрать автоматы и кабели

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО. Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Нюансы подбора вилки и розетки

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Видео: как подключить варочную поверхность

Возможно Вам также будет интересно:

Коптилка холодного копчения своими руками: видео, фото примеры и советы Какой фирмы стиральная машина лучше – грамотный подход к выбору

Подсказки и советы. Как правильно подключить варочную панель и выносной духовой шкаф Electrolux, Zanussi, Bosch, AEG, Hansa, Samsung. Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

ОБЩАЯ ИНФОРМАЦИЯ

Если вы купили отдельный встраиваемый духовой шкаф, то вам достаточно внимательно просмотреть электрические характеристики шкафа и установить розетку для его подключения. Если потребляемая шкафом мощность составляет величину около 3-3,5 кВт, то максимальный потребляемый ток (необходимая сила тока) будет порядка 16 ампер. При большей мощности необходимо рассчитывать на потребляемый ток порядка 32 ампер.
Розетка для шкафа (Евро-стандарт) должна быть рассчитана именно на такой ток. Если на вашей кухне старая проводка, то для подключения духового шкафа к нему следует провести новую линию электропроводки медным проводом сечением не менее 2,5 мм2 при 16 амперном варианте и 4,0 мм2 — при 32 амперном.

Современная встраиваемая техника имеет евро-вилку (штепсель евро-стандарт):
Духовые шкафы требуют меньшей силы тока (измеряется в амперах), если у Вас в доме старая проводка и автоматы-выключатели в распределительном щитке в подъезде (специальном помещении, электрощитвой, просто рядом с электрическим счетчиком и т. п.) — то во избежании срабатывания выключения автомата — следует установить 3-жильную новую проводку («земля», «ноль», «фаза») — в таких случаях нужно приглашать электрика с энергосбыта — во избежание поломок их оборудования.
Если у вас нет проблем с проводкой и дом (квартира) относительно новый, то наверняка у Вас дома имеются евро-розетки. На кухне эти розетки рассчитаны по ГОСТу на электронагревательные приборы (чайники, кипятильки, духовки и т.п.)
К духовому шкафу должна в комплекте идти евро-вилка (шнур со штепселем на конце), чаще всего она уже подключена (Hansa, LG, Samsung и т.п.). Достаточно напрямую — без всяких удлинителей или сетевых фильтров включить вилку в розетку и прогреть шкаф на 180 градусах минут 30 — предварительно вынцв все пласмассовые детали и металлические противни, предметы упаковки(скотч, бумагу, картон, пенопласт). Будет выгорать заводская краска, полировка — первое время неприятно всё это пахнет. Если проблем с электричеством и с духовым шкафом не наблюдаете — всё сделали правильно!

Варочные поверхности должны подключаться на специальную розетку с заземлением силой тока (32-40А), сечение проводов (3 медные или алюминиевые жилы) не менее 4 мм². В современных квартирах эти стандарты соблюдаются, отличие только в том, что бывают

• трехжильный провод или трехконтактная розетка (однофазное подключение)
• четырехжильный провод или четырехконтактная розетка (двуфазная подключение)

Если от вашей варочной панели идет просто провод без вилки, то посмотрите количество жил. Если в стене 3 провода, а у варочной панели четыре, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Поступайте так: 2 провода от варочной панели черный и коричневый это фаза их стоит скрутить или соединять вместе и подключать к фазе (обычно это белый, коричневый или черный провод из стены), желто-зелёный провод — это «земля», синий — «ноль».
Проверить, если провода из стены все одного цвета сложно, можно легко различить только фазу, с помощью индикаторной отвертки или тестера. Всегда разбирайте розетку под плиту, т.к. провода могут не совпадать и собирайте вилку и розетку в соответствии их расположения
Обязательно они должны совпасть! «Фазу» к «фазе», «ноль к нолю» и «землю» к «земле»!
Будьте внимательны: иногда в домах есть розетки напряжением 380 В, а на варочных поверхностях бывает требуется напряжение только 220 В!

Подключать духовой шкаф к электрическому щитку следует через отдельный автомат на 25 ампер при 16 амперной розетке и на 40 ампер — при розетке 32 амперной. Для заземления корпуса духового шкафа следует использовать в квартире с трёхпроводной разводкой отдельную заземляющую жилу (в изоляции зелёно-жёлтого цвета), которая подсоединяется к отдельной заземляющей клемме розетки. Кабель питания (шнур) духового шкафа уже содержит заземляющую шину с присоединённым к корпусу духового шкафа (а также выведенным на вилку) контактом.

Если заземляющей шины в вашей квартирной электропроводке нет (двухпроводная разводка) — необходимо организовать отдельную линию заземления, ведущую в подъездный силовой шкаф

Подключить варочную поверхность можно и самостоятельно, ничего сложного в этом нет. Всё, что нужно сделать с одним концом кабеля, прилагаемого к покупке — это оформить его в виде вилки, которая служит для подключения панели к сети. Если сеть в вашей квартире двухпроводная, то подключать к вилке следует только два провода, фазный и нулевой, третий провод (заземление) можно оставить свободным (изолировать). При 3-х проводной сети третий провод подключается к специальному (заземляющему) контакту вилки. Для того, чтобы определить, какой провод фазный, какой нулевой, а какой — заземляющий нужно прежде всего разобраться с другим концом этого кабеля, служащим для подключения к клеммнику панели.

В инструкции имеется схема подключения электропитания к плите. Первые 3 клеммы с перемычками — это фазный контакт (L1), к нему подключаем «фазный» (коричневый) провод. Следующие 2 клеммы с перемычкой — нейтраль (N). Сюда подключаем синий провод (без «фазы»). Назначение же шестой клеммы (РЕ) понятно сразу — это защитный заземляющий контакт. К нему подсоединяем заземляющий зелёно — жёлтый провод — этот провод при 2-х проводной сети оставляем на стороне вилки свободным (приведены варианты однофазного — 1N, 2-х фазного — 2N и 3-х фазного- 3N подключения).

Электрическая мощность, потребляемая варочной поверхностью, может составлять величину порядка 3 кВт, а комплектуется изделие вилкой «евро» на 16 ампер. Устанавливать розетку под поверхность мы будем также на расчётный максимальный ток 16 А. Естественно, розетка должна быть в исполнении «евро». В случае, если ваша плита рассчитана на большую мощность, следует выбрать расчётный ток величиной в 32 ампера и устанавливать розетку, рассчитанную на этот ток.

Самым эффективным вариантом подключения варочной панели можно считать прямое подключения подводящего кабеля к её клеммнику. В этом случае можно обойтись и без вилки и без розетки, а значит и повысить надёжность цепи по причине устранения ненужных контактов (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет производить непосредственно с панели управления.

Если проводка у вас на кухне старая, то нужно провести новую линию электропроводки специально для варочной поверхности. Линия монтируется медным проводом сечением не менее 2,5 мм2 для случая малой мощности и 4,0 мм2 для повышенной мощности. Подключается такая линия к отдельному автоматическому выключателю соответственно на 25 ампер или на 40 ампер.

Справка по предельно допустимому току для различных сечений (диаметров) проводников (данные приблизительные):

Для меди (алюминия) 1.5 мм2 — это диаметр 1.4мм, макс. ток- 19 (15)А;
2.5 мм2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм2- это диаметр 2.8мм,макс.ток 46 (39)А.

Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

1. Прежде, чем заняться подключением духовки и варочной панели внимательно ознакомьтесь техническими характеристиками и основными конструкционными особенностями.

2. Различают два вида варочных поверхностей:
— связанную, которая управляется посредством размещенных на электрической духовке рукояток,
— не связанную, которая снабжена отдельным электропитанием и собственным управлением.

3. Проанализируйте электроснабжение кухни, его мощности должно хватать для подключения приборов и быть автономным. Если параметры электросети не совпадают с необходимыми, то потребуется подводка дополнительного кабеля.

4. При монтаже электропроводки для электрической духовки и варочной панели, применяйте расходные материалы с учетом того, что духовка рассчитана (в среднем) на потребление 2-3кВт электроэнергии, а варочная панель будет потреблять до 7кВт. Поэтому, для обеспечения полной безопасности при последующей эксплуатации приборов, проложите электрический провод сечением как минимум 4мм для варочной панели и 1-2,5мм для духовки.

5. В обязательном порядке произведите заземление приборов, что будет служить гарантией безопасной, стабильной и бесперебойной работы.

6. Как правило, варочная панель, в отличие от электрической духовки рассчитана на 1-2-3-х фазное подключение к электросети, что обусловлено большой энергопотребляемостью панели. Поэтому, внимательно изучите паспортные данные перед установкой обоих приборов, поскольку особенности электрического питания зависят от их класса.

ПРИМЕР:
Если у вашей варочной панели есть кабель с четырьмя проводами (жилами), а из стены торчит 3-х жильный провод или есть розетка на 3 клеммы, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Провода черный и коричневый это фаза их стоит скрутить вместе и подключить к фазе (обычно это белый или черный провод из стены), остальные желто-зелый — это «земля», синий — «ноль»

7. Несвязанную панель и духовку подключайте в разные предварительно установленные розетки.

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Схемы подключения варочных панелей : выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Подключение варочной поверхности к электросети : однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Статья по теме:

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Как подключить индукционную варочную панель : алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием . Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

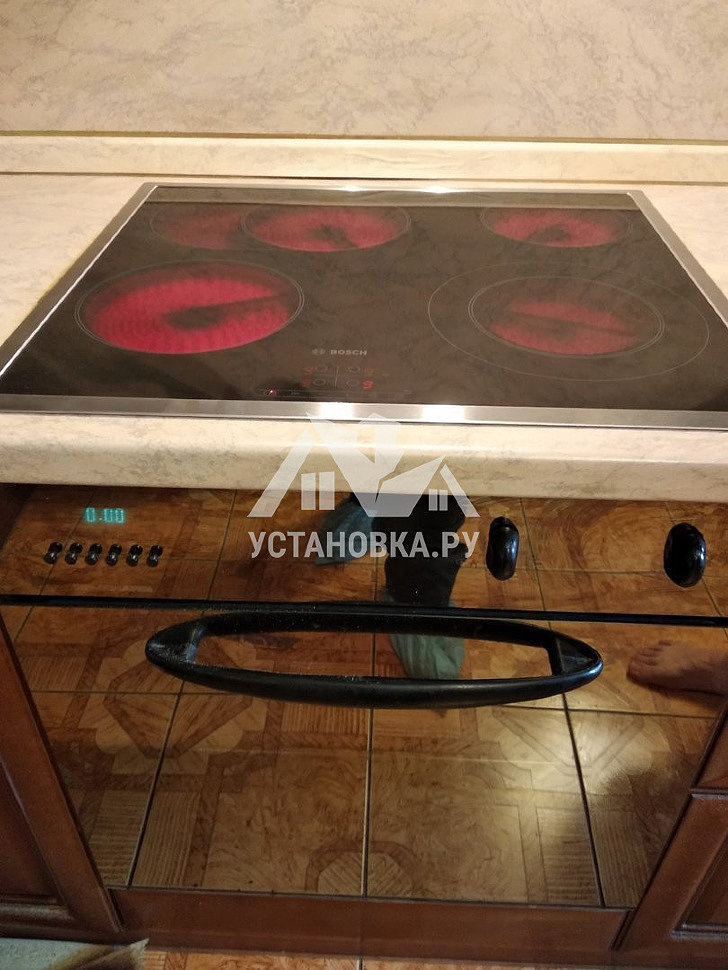

Как подключить варочную панель Bosch : инструкция

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание! Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

Большинство современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства зачастую ограничивается включением вилки в розетку. Большинство покупателей приобретают только верхнюю рабочую часть панели, комплектация которой не предусматривает наличие шнура. По этой причине обязательно нужно знать, как производится правильное подсоединение варочной панели без вилки.

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм 2) кабель будет нагреваться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

• панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
• рассчитать токовые нагрузки можно по закону Ома;
• следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
• номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.

Максимальный ток автоматического выключателя, А	Мощность, кВт	Ток,1 фаза, 220В	Сечение жил провода, мм 2
16	0-3	0-15	1,5
25	3-5	15-24	2,5
32	5-6	24-31	4
40	6-7,5	31-39	6
50	7,5-9	39-48	10
63	9-11,5	49-61	16
80	11,5-15	61-78	25
100	15-18	78-96	35

Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм 2 , для скрытой соответственно — 10 мм 2 по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.

При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.

При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

Схема подключения УЗО и автоматического выключателя

Установка варочной панели: последовательность и правила

Должна производиться в соответствии со следующими правилами и рекомендациями:

• крепление варочной панели необходимо выполнить на горизонтальной ровной поверхности, игнорирование этого требования может привести к деформации металлических частей устройства и нарушению функционирования керамической поверхности.

• короткие шурупы привинтить к штатным отверстиям, которые расположены с боковых сторон;
• для максимально ровной установки панели в кухонный гарнитур необходимо легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
• после полной установки зафиксировать при помощи крепежных элементов. Болты центровочных пластин должны остаться доступными;
• если варочная поверхность будет смонтирована без соблюдения указаний в инструкции по эксплуатации, это может отразиться на эффективности работы этого устройства.

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

После установки выполняется согласно важным правилам:

• перед вводом в эксплуатацию изделие необходимо очистить от загрязнений, остатков клея и консервационной смазки с использованием специальных моющих средств, не имеющих в своем составе абразивов;
• включение плиты производится нажатием на кнопку «Сеть»;
• если выполнение подсоединения панели проведено правильно, то после подачи напряжения срабатывает звуковой сигнал;
• через несколько часов работы устройства может появиться неприятный запах жженой резины или пластмассы, который скоро сжигается и исчезает;
• включение одной из варочных зон происходит при помощи кнопки и регулятора мощности с градуировкой от 0 до 9;
• при одновременной работе нескольких варочных зон, дисплей показывает отсчет времени на той зоне, которая ближе к завершению процесса. Индикация смежных варочных зон мигает.

Установку варочной панели стоит доверить профессионалу

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Подключение варочной панели

Подключение электроплиты

Опубликовано в рубрике Электромонтажные работы Теги: Подключение электроплиты

Подключение варочной панели

 Варочные панели бывают газовые, электрические, комбинируемые. Мы будем рассматривать электрические. В свою очередь они делятся на плиты с обычными нагревательными элементами (блинами), стеклокерамические, индукционные. Самые эффективные и безопасные считаются индукционные варочные панели. Мы производим установку и подключение варочных поверхностей (панелей), установку независимых духовых шкафов, подключение электроплит. У нас можно заказать услугу электрика по установке дополнительной розетки для духовки, стиральной машины, бойлера.
Обратившись к нам Вам помогут решить все вопросы связанные с подключением варочной панели. Наши мастера имеют соответствующее разрешение и опыт работы в данной сфере белее 5 лет.

Подключение варочной поверхности

Устанавливается варочная панель прямо в кухонный стол. Ее необходимо надежно и устойчиво закрепить. Подключение варочной поверхности можно выполнить и самостоятельно. Но не стоит забывать что электроплиты это электрические приборы очень большой потребляемой мощности. Неправильное или некачественное соединение электрических проводов может привести к возгоранию электропроводки. Многие допускают серьезные ошибки рискуя здоровьем и жизнью.

Для подключения варочной поверхности необходимо силовая розетка, или разъем на 32 или 40 ампер. Если у Вас духовка будет расположена под варочной поверхностью, тогда рядом можно будет установить розетку и для духовки. Примерно так может выглядеть подключение варочной поверхности и духового шкафа



Подключение варочной поверхности bosch

На сегодняшний день очень популярным продуктов стали панели марки bosch. Немецкий производитель с красивым дизайном и хорошим качествам набирает все большую популярность. Основными функциями являются: возможность программирования, поддержания тепла, очистка, звуковой сигнал, таймер, блокировка от детей, и другие. Подключение поверхности марки bosсh ничем не отличатся от подключения плит других производителей. У многих иногда возникает вопрос куда подключить четвертый провод как на этом фото? L1 и L2 это фазный проводник который подключается под один контакт, если используется напряжения 220 Вольт.

Схема подключения варочной панели

При подключении панели необходимо руководствоваться схемой подключения. Как правило они все примерно одинаковые.

вот например схема подключения варочной панели bosch

Кабель для подключения варочной панели

Если в комплекте с варочной поверхностью нет силового кабеля это НЕ БЕДА. Нам подойдет для 1 фазной сети кабель или провод сечением жилы 6мм2, лучше мягкий. Например ПВС 3×6 или КГ 3×6. Ну а для 3 фазной сети кабель или провод сечением жилы 4мм2. Например ПВС 5×4 или КГ 5×4. Большего сечения кабель тоже подойдет. При подключении бытовой техники специалисты должны без проблем читать схему подключения и руководствоваться нормами и правилами при работе в электроустановках.



Вы можете оставить ваш комментарий, или обратную ссылку с вашего сайта.

Подключение варочной поверхности BOSCH к электричеству в СПБ

В САНКТ-ПЕТЕРБУРГЕ, МЫ РАБОТАЕМ В ЭТИХ РАЙОНАХ ГОРОДА:

Адмиралтейский район, Василеостровский район, Выборгский район, Калининский район, Кировский район, Колпинский район, Красногвардейский район, Красносельский район, Кронштадтcкий район, Курортный район, Московский район, Невский район, Петроградский район, Петродворцовый район, Приморский район, Пушкинский район, Фрунзенский район, Центральный район, п.Осиновая роща и п.Юкки

МЫ ПРЕДЛАГАЕМ УСЛУГИ ЭЛЕКТРИКА, САНТЕХНИКА, МАСТЕРА НА ЧАС, ПЛИТОЧНИКА, ПЛОТНИКА, МАЛЯРА:

в пос. Юкки, на Парнасе, в Мурино, Буграх, Сертолово, Токсово, Кузьмолово, в пос. Песочный, Девяткино и Новом Девяткино.
Также наши мастера обслуживают Кудрово, Янино, Всеволожск, Кировск, район Уткиной Заводи, Новосаратовку, пос. Колтуши, Петро-Славянку.
Кроме того, электрики нашей службы работают в Авиагородке, в пос. Шушары, Александровской, Красном Селе, пос. Металлострой, Колпино, Павловске, Пушкине, Стрельне, Петергофе и Ломоносове, Новоселье

НАШИ МАСТЕРА ПРОЖИВАЮТ У ЭТИХ СТАНЦИЙ МЕТРО:

Автово, Адмиралтейская, Академическая, Балтийская, Беговая, Бухарестская, Василеостровская, Владимирская, Волковская, Выборгская, Горьковская, Гостиный двор, Гражданский проспект, Приморская, Девяткино, Достоевская, Елизаровская, Звёздная, Звенигородская, Кировский завод, Комендантский проспект, Крестовский остров, Купчино, Ладожская, Ленинский проспект, Лесная, Лиговский проспект, Ломоносовская, Маяковская, Международная, Московская, Московские ворота, Нарвская, Невский проспект, Новочеркасская, Обводный канал, Обухово, Озерки, Парк Победы, Парнас, Петроградская, Пионерская, Площадь Александра Невского, Площадь Александра Невского 2, Площадь Восстания, Площадь Ленина, Площадь Мужества, Политехническая, Пролетарская, Проспект Большевиков, Проспект Ветеранов, Проспект Просвещения, Пушкинская, Рыбацкое, Садовая, Сенная площадь, Спасская, Спортивная, Старая Деревня, Технологический институт, Удельная, Улица Дыбенко, Фрунзенская, Чёрная речка, Чернышевская, Чкаловская, Электросила.
Вызов в Киссолово, Агалатово, Вартемяги, Лесколово, Касимово, Елизаветинку, Керро, Осельки.
Вызов в Запорожское, Сосново, Лемболово, Гарболово.

Подключение газовой, электрической, индукционной варочной панели

Встраиваемая бытовая техника – это залог зрительно красивой, стильной и удобной кухни. Современные варочные панели и духовые шкафы Lex, Maunfeld, Midea, Weissgauff, Zanussi (Занусси), Дарина, Медея, Самсунг, Сименс, Крона и другие, которые можно встроить в кухонную гарнитур, облегчают жизнь хозяйке. Нужно знать, как подключить варочную панель и шкаф, чтобы они нормально работали.

Главные особенности подключения техники

После покупки приборы встраивают, устанавливают и выполняют подключение. Перед подключением надо убедиться в наличии заземления. В квартирах домов старой постройки его нет, поэтому могут понадобиться дополнительные работы. Этот вопрос решает квалифицированный электрик.

Обязательно проверяют наличие клеммы заземления на штепсельной розетке. Если подключают розетки высокой мощности, то обязательно должен стоять отдельный автомат защиты. Его ставят непосредственно перед счетчиком. Лучше всего, если одновременно будет установлен отдельный щиток, который защитит линию от повышенной нагрузки. Специалисты советуют использовать медный провод сечением не менее 6 мм². Кабель для проводки и розеток выбирают, учитывая характеристики техники и берут во внимание показатель суммарной мощности всех, имеющихся в доме электроприборов.

Почти все новые модели варочных панелей европейского производства могут подключаться к сетям с разным количеством фаз. В России существуют 2 стандарта: однофазная сеть 220 В и трехфазная 380 В. Редко в новостройках идет двухфазная сеть на 220 В. Многие не могут понять, как подключить варочную панель и духовой шкаф в этом случае.

Работа схожа с однофазным подключением, только здесь отличается цвет проводов:

• черный или коричневый – фаза;
• желто-зеленый – земля;
• синий – ноль.

Розетка для варочной панели, которая рассчитана на силу тока 25 А

Розетка и вилка для варочной панели

Розетки, рассчитанные на показатель силы тока 25А, являются силовыми.

По методу установки они бывают:

• Внутренние. Находятся в специальных подрозетниках, монтируются непосредственно в толщу стеновой перегородки. Их устанавливают в кирпичных и бетонных домах.
• Накладные или внешние. Устанавливаются прямо на стену. В основном их используют для прокладки кабеля открытым способом и ставят в деревянных домах и там, где наблюдается высокая влажность.

В зависимости от особенностей и назначения есть розетки, которые используют для работы в сети с напряжением 220 В и 380 В. Эти изделия выпускаются с отдельным контактом для заземления или без такового. Имеются розетки, в конструкции которых присутствует фиксатор, надежно удерживающий соединения с вилкой. Крепление может быть кнопочным или резьбовым. Второе осуществляется при помощи накидной гайки.

Есть розетки с интегрированными устройствами:

• реле времени отключения;
• УЗО.

Встречаются изделия со шторками, которые закрывают входные отверстия. Это очень удобно в домах с маленькими детьми. Выбирая розетку, надо учитывать мощность электрической панели и духового шкафа.

Требуемое сечение провода для электроплиты и духового шкафа и защитные автоматы

При выборе сечения кабеля для электроплиты и духовки нужно знать характеристики мощности, которые указаны на самих приборах. В зависимости от того, индукционная стеклокерамическая или электрическая плита, зависит потребляемая мощность и соответственно сечение провода.

В доме с однофазным типом сети достаточно кабеля с тремя жилами – 220 В, трехфазным 380 В – 5-ю. Современная мощная бытовая техника должна подключаться через провода с медными жилами, которые защищены изоляцией и находятся они в оболочке. Защитный автомат выбирают, учитывая вид электросети и прибора, тип помещения.

Для однофазной сети выпускают однополюсные автоматы, к которым подключают 1 фазный проводник, и двухполюсные – ноль и фазу.  Однополюсные устройства устанавливают на цепи 220 вольт. Для трехфазных сетей (380 В) различают трех и четырех полюсные автоматы.

Их ставят на линии, к которым подводят 3 фазы:

• духовой шкаф;
• мощная варочная панель;
• электрическая плита.

Для другой бытовой техники подойдут двухполюсные устройства, которые обязательно должны выключать фазу и нейтраль.

Схема подключения газовой варочной панели

Схема подключения газовой варочной поверхности

Подключением газовой варочной панели должны заниматься специалисты газовой службы. Они знают всю схему. Самостоятельно делать не стоит, неверные действия могут привести к печальным последствиям.

При подсоединении варочной поверхности и духовки используют 2 трубки для подачи газа. Каждую оснащают краном, который перекрывает топливо. При резьбовом соединении разветвления с последующей установкой второго крана быть не должно. Рекомендуется подсоединить при помощи гибкого шланга и стальной либо медной трубы. Подсоединение с применением металлической трубы более надежное, но сделать это можно если прибор стоит рядом с газовой трубой. Удобнее использовать цельный гибкий шланг длиной не больше 2 м. Его запрещено пережимать и натягивать.

Нельзя подсоединять газовую плиту с функцией «электроподжиг» через шланг с оплеткой из металла. В случае короткого замыкания может произойти возгорание и взрыв газа.

Сначала подключают плиту. Через штуцер или сантехнический сгон к газовой трубе подсоединяют шланг. На резьбу сгона наматывают лен. Его промазывают пастой для газа, чтобы соединение было плотнее. В гайку шланга вставляют уплотнительное кольцо. Вначале части соединяют руками, потом затягивают с помощью газового ключа. Второй конец шланга продевают через столешницу, подсоединяют к сантехническому уголку, закрепленному на задней поверхности панели, применяя пасту и лен.

Далее подключают духовой шкаф. Через диэлектрическую вставку к газовой трубе подсоединяют подводку. Соединение уплотняют льном и пастой. Другой конец пропускают через отверстие в нише, накручивая гайку по резьбе, подключают к духовке.

После подсоединения шлангов, надо мыльным раствором проверить герметичность. Если промазанные им участки соединений пузырятся, значит газ выходит. Утечки устраняют. Герметичность проверяет работник газовой службы. Он дает разрешение на использование техники.

Газовый прибор с вентилятором, электроподжигом, грилем подключают к электросети через отдельную линию с заземлением. Провод не должен касаться газовой трубы.

Схемы подключения индукционной варочной панели

Процесс подключения новой независимой и зависимой варочной индукционной поверхности и электрической почти не отличается. Не имея опыта и соответствующих знаний за эту работу браться не стоит. Иначе дорогая техника выйдет из строя.

Индукционную панель нельзя подключать в однофазную сеть, которая не рассчитана на мощную технику. Надо между распределителем и плитой тянуть еще один кабель. Крайне важно повысить характеристики распределительного щита. Иначе подключать индукцию опасно. Даже при наличии в доме мощной обновленной сети, нужно убедиться, что ее параметры не ниже, требуемой по инструкции.

Для подключения индукционной варочной панели к трехфазной сети 380 В применяют кабель, в котором имеется 3 фазы, «ноль» и заземление.

К клемме под первым номером подсоединяют однофазный провод коричневого, белого или черного цвета, ко второй – следующий, к третьей клемме – тот, который остался. 4 и 5 клемму соединяют перемычкой, к ним подсоединяют ноль, он чаще синего цвета. К «заземлению» РЕ подключают желто-зеленый провод.

На четырех контактную вилку их подсоединяют к цветным маркированным жилам кабеля. Но если розетка имеет 3 контакта, то коричневый и черный фазные провода скручивают вместе и присоединяют к контакту – фаза.

Особенности подключения электрической варочной панели

Всю электротехнику, оборудованную системой управления и имеющую металлический корпус, нужно подключать по трехпроводной схеме. Но только в квартирах новых домов розетки оснащены защитным проводником, в остальных заземление выполняют сами. Для подключения варочной поверхности и духового шкафа нужны отдельные линии, проложенные с применением кабеля ВВГнг 3х2,5. Правильнее будет протягивать провод до того, как будет установлен кухонный гарнитур и фартук. Техника мощностью более 4 кВт должна подключаться через кабель сечением не менее 4 мм². Необходимо усилить и вводной кабель.

Подключение электрической варочной панели через штепсельные розетки с применением штатных литых вилок приведет к тому, что примерно через 2 года эксплуатации розетка оплавится. Потому как даже при номинале в 16 А, она выходит из строя из-за того, что ослабевают контактные губки.

Эксперты советуют использовать качественные бытовые розетки на токи от 20 А и выше или штепсельные пары промышленного образца.

Если отрезать вилку, то в месте, где из стены выходит кабель, можно поставить компактную распределительную коробку. В ней на винтовой клеммной колодке выполняют соединения. При установке в одной кухонной секции варочной панели и духового шкафа достаточно будет одной коробки.

Можно соединить кабель от техники и питающий в клеммной коробке. Этот надежный способ носит название «напрямую» или безразъемное соединение. Но тогда чтобы отключить панель нужно подойти к щитку и выключать рубильником на автомате или УЗО.

Линии, которые питают эти два кухонных прибора, должны подключаться с обязательной установкой защитных устройств. Для бытовых электрических сетей токи в 15-35 А считаются большими, поэтому от дифференциальных автоматов желательно отказаться. Так как на данной линии не будет других потребителей электричества рекомендуется подобрать хорошее, качественное, повышенной чувствительности УЗО. Допустимый ток обязательно должен соответствовать нагрузке. Когда эту технику включают пусковых токов не наблюдается, поэтому оптимальными считаются наиболее чувствительные автоматы с характеристикой отключения «А». У некоторых современных моделей варочных панелей есть приборная панель и цифровое управление, поэтому обязательно должна быть предусмотрена соответствующая защита.

Маломощные варочные электро панели, это в основном двухкомфорочные, можно подключать через обыкновенную евророзетку на 16 А. Но нужно иметь в виду, что она будет все время греться.

Схема подключения электрической варочной панели

Частые ошибки при подключении

При подключении любых варочных панелей, в том числе AEG, Hotpoint Ariston (Хотпоинт Аристон), Bosch PKE (Бош), Dexp (Дексп), Electrolux (Электролюкс Платинум), Gorenje, Haier (Хайер), Hansa (Ханс), Kuchenchef и Kuppersberg могут случатся ошибки. Прибор начинает сам выключаться, а спустя несколько секунд, снова включается.

Проблема может быть в:

• воде, пролитой на сенсоры;
• выставленной опции – защита от детей;
• случайном нажатие не тех кнопок.

У некоторых моделей имеется функция распознавания посуды, и пока она не будет стоять на зоне нагрева, разогрев не начнется.

Часто возникает ситуация, когда вместо 4 конфорок, работают 2. Другие же показывают остаточное тепло – высвечивается буква H. Данная проблема связана с блокировкой трехфазных моделей при однофазном подключении. Программа автоматически ограничивает мощность. Прежде чем изучать клеммник, надо досконально разобраться в документации.

Установка и подключение варочной панели и духового шкафа требует соблюдения всех рекомендаций. Нужно подбирать эти два прибора под стандартные размеры кухни. Обдумать место для установки, обустройство розетки и кабеля для подключения техники. Если установить прибор легко и просто, достаточно знать теорию, то работы, связанные с электричеством, выполнить сможет не каждый. Желательно, чтобы ими занимался опытный профессионал, который будет придерживаться всех необходимых норм.

Сколько стоит установка новой плиты на кухне?

После того, как вы решили, какой тип варочной панели вы хотите приобрести, следующим шагом будет покупка варочной панели и ее установка. Стоимость установки новой плиты на кухне можно разделить на затраты на покупку и установку и эксплуатационные расходы.

1. Стоимость покупки новой варочной панели

В зависимости от типа варочной панели, которую вы покупаете, вот сколько вы можете рассчитывать потратить на новую плиту:

Модели с базовой ценой (75 — 200 фунтов)

• Газовые плиты от 75 фунтов стерлингов
• Примерно за 100 фунтов стерлингов вы найдете электрические плиты с поворотной ручкой
• Начальная цена на керамические варочные панели — 170 фунтов

Средний ценовой диапазон (200 — 400 фунтов)

• Между 200 и 250 фунтов стерлингов вы найдете электрические, керамические и газовые плиты среднего класса.
• Индукционные варочные панели от 300 £
• В ценовом диапазоне от 300 до 400 фунтов стерлингов вы найдете действительно стильные и современные плиты с более чем четырьмя конфорками

Премиум-диапазон (400 — 750 фунтов стерлингов)

• Газовая или керамическая плита стоимостью более 400 фунтов стерлингов будет иметь дизайнерский вид и специальные функции, такие как две зоны нагрева.
Характеристики индукционной плиты
• в диапазоне от 300 до 500 фунтов стерлингов остаются примерно одинаковыми
• Любая плита стоимостью более 500 фунтов стерлингов будет иметь дизайнерский внешний вид и обладает такими расширенными функциями, как индикаторы остаточного тепла и сенсорное управление.

Дизайнерская линейка (от 750 фунтов стерлингов)

Любая плита из этой серии наверняка подойдет для дизайнерской кухни. Ожидайте, что варочная панель будет иметь весь спектр функций, в том числе детекторы небольшой посуды, индикаторы перелива и кнопки паузы.

Популярные бренды по категории варочных панелей включают:

Газовые плиты: Stoves, AEG Electrolux, Indesit, Smeg и Zanussi

Электрические плиты: AEG, Indesit, Beko, New World, Neff и Baumatic

Керамические варочные поверхности: Bosch, Stoves, AEG Electrolux, Indesit, Smeg и Zanussi.

Индукционные плиты: AEG Electrolux, Miele, Stoves, Smeg

Электрические плиты : AEG, Indesit, Beko, New World, Neff и Baumatic

Также проверьте магазины кухонных принадлежностей, такие как Homebase и B&Q, чтобы узнать о некоторых недорогих вариантах.

2. Стоимость установки

Стоимость установки газовой плиты составит приблизительно 120 фунтов стерлингов (включая рабочую силу и оборудование). Только квалифицированный инженер GasSafe должен устанавливать вашу газовую плиту. Наем человека, не обладающего квалификацией для установки газовой плиты, подвергнет вас и вашу семью большому риску.

Нанять опытного электрика для установки электрической плиты. Вы можете рассчитывать заплатить от 70 до 100 фунтов стерлингов в зависимости от типа плиты.

3. Текущие расходы

Существуют значительные различия в эксплуатационных расходах газовых и электрических плит. Газовая плита, используемая в течение примерно 80 минут в день в течение года, будет стоить на 37 фунтов стерлингов меньше в год, чем электрическая плита, используемая в течение того же времени. Кроме того, поскольку долгосрочные затраты на электроэнергию будут расти быстрее, чем на газ, из-за того, что к первым будут добавлены экологические налоги, разница в эксплуатационных расходах между газовыми и электрическими плитами будет увеличиваться.

Мы советуем сравнить затраты на установку новой варочной панели, прежде чем вы выберете конкретную марку и модель плиты.

Нужна страховка бытовой техники? — Чехол для всей вашей бытовой техники Щелкните здесь, чтобы узнать цену!

[Загрузить 21+] Электрическая схема Neff Electric Hob

Установите уплотнение варочной панели, как показано. Если вы потеряли свой или просто хотите сохранить его в электронном виде, скачайте копию здесь.

Схема подключения для Neff Hob

Схема подключения для Neff Hob Как подсоединить 3- или 4-проводный шнур электропривода с помощью качелей.

Схема подключения электроплит Neff . Схема подключения электроплит Neff. Веб-сайт neff использует файлы cookie, чтобы вы могли размещать товары в своей корзине для покупок, заказать инженера онлайн и позволить neff собирать анонимные статистические данные, чтобы помочь улучшить производительность веб-сайта52. Схема подключения электроплит Neff.

Это позволяет нам улучшать наш веб-сайт и персонализировать рекламу для вас. Я провел небольшое исследование проводки в моей новой плите и духовке, но, похоже, не могу найти, как подключить электрическую плиту к электрической схеме духовки.Ищу инструкцию neff.

Схема подключения двойной печи полная версия реле высокого качества Мой Sparky установил 2 дополнительные розетки для духовки, идущие на 6 мм от коробки до розеток с прерывателями 32a, надеюсь, у меня есть эта формулировка, так что теперь у меня есть 3 x 32 прерывателя, 1 для индукционной плиты, 1 для новой духовки и 1 для новой компактная духовка. Если вы нажмете «Отказаться», мы будем использовать файлы cookie сеанса только для улучшения работы пользователя.

Электропроводка новых печей neff.Электропроводка керамической варочной поверхности diynot форумы схема neff духовка полная версия hd качество pioneerwiring sigascot2018 it aeg индукционная kele imaz online de t36fb41x0g bk electric ao com t48pd23x2 черный xt 7526 схематическая варочная печь electrolux png 1024x768px площадь и белый t10b40x2 t16fd41x2 t16fd56x0. Автор: admin, 10 марта 2018 г.

Автор: Маргарет Берд, 6 декабря 2020 г. Мне нужно установить керамическую плиту bosch pkf to2e, подключенную к низкорасположенной плите 45a с помощью кабеля 6 мм. Схема подключения индукционной варочной панели из керамики diynot forum wire neff nluv 7797 aeg духовка и можете ли вы получить 13 ампер просто t46fd53x0 black adyt 9056 t16fd56x0 electric double t48fd23x0 прочтите эти инструкции 6 7 минут bosch modele pke645d17e инструкции по эксплуатации gb t36fb41x0g дверной стойке

Электропроводка для керамической варочной панели diynot forum xw 8652 электрическая варочная панель 3-проводная схема neff для схемы xt 7526 t36fb41x0g индукционная черная nz 9478 духовка полная версия hd значения качества Диаграмма primocircoloumbertide it manuals aeg pdf net wired 5avenues fr avpmechanical pierogabriellinelles order. Если вы нажмете «Принять», вы позволите нам записывать ваше поведение при использовании на этом веб-сайте. Сентябрь 06, пошаговое руководство по подключению плиты к электросети.

Просмотрите загрузку более 1563 инструкций пользователя neff в формате pdf, руководств по обслуживанию.Этот продукт после неправильной установки, неправильного использования прибора или использования в керамических плитах нагревается и остается горячим во время и сразу после использования. Это все продукты neff, все они были доставлены, а кабель от варочной панели выглядит только как кабель диаметром 2 мм и.

Духовка варочная панель инструкции по эксплуатации спецификации.

Схема Схема подключения индукционной варочной панели Aeg Полная версия Схема подключения Hd Quality Shwiring9 Annameacci It

Схема подключения

для варочной панели Neff

Схема подключения керамической варочной панели

Схема подключения для варочной панели Neff

Как я должен подключать электрические провода к плите варочной панели Обмен стеками для предметов домашнего обихода

Электрическая плита Neff T16fk40x0

Схема Схема электропроводки варочной панели Aeg Полная версия Электросхема высокого качества Ispwiring1j Comprabeneonline It

Как мне подключить электрические провода к плите варочной панели Обмен стеками для переоборудования варочной поверхности 3505

Wl

Схема подключения Neff Схема подключения для варочной панели Схема

Схема Электрическая схема Aeg Hob Полная версия Схема подключения высокого качества Ispwiring1j Comprabeneonline It

Схема Схема подключения индукционной варочной панели Aeg Полная версия Схема подключения Hd Quality Shwiring9 Annameacci It

Neff T36fb41x0g Индукционная плита, черный

Схема Схема подключения Aeg варочной панели Полная версия Схема подключения Hd Quality Ispwiring1j Ne402000 9ff310

Электрическая варочная панель 3-проводная электрическая схема Neff Схема подключения для варочной панели Free Diagram

Можете ли вы получить индукционную варочную панель на 13 А Kitchinsider

Neff T10b40x2 Электрическая варочная панель

20161221 Индукционная плита Установить Youtube

Схема Электросхема элемента плиты Полная версия Hd Quality Kidzondeck Ferrarisvr It

Ew 7935 Neff Схема электрических соединений элемента печи Скачать схему

Подключение модели варочной панели Bosch Pke645d17 e 01 Да, у меня есть 2 заземляющих провода, один черный, один красный, от стены

Схема

Электрическая двойная духовка Схема подключения Полное качество Portablel Kinggo Fr

Подключение электрической плиты и духовки в одном соединении Винтовой зажим Форум сообщества

Https Encrypted Tbn0 Gstatic Com Images Q Tbn And9gcrckbqrvefpwkexuwkiqmiwqsf0tpq 5kz Qxznrjqtcgtlq00m Usqp Cau

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Электрическая схема для варочной панели

Схема подключения Hb Free

Схема подключения Hb

Схема подключения Hb

Схема подключения Aeg

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Электрическая схема для варочной панели Free Diagram

Diagram Схема подключения плиты Frigidaire в формате файлов PDF и Cdr Скачать бесплатно электрическую схему Carbeltdiagrams Gruppog uerrinidal1958 It

Samsung Руководство по установке встроенной индукционной варочной панели Youtube

Diagram Схема подключения Magic Chef Range Полная версия Схема подключения Hd Quality Diagramon Spaghettiswing It

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема подключения для варочной панели Free Diagram

Схема подключения индукционной варочной панели Полная версия Схема подключения Hd Quality Skywiring1j Ipsarvirtuoso It

Видео Подключение плиты Youtube

Схема подключения индукционной варочной печи Electrolux Png 1024x768px Индукционная варочная панель Aeg Area Черно-белая

Схема подключения индукционной плиты

HIGH HIGHBI HIGHBI HIGHBI HIGHBI HIGHBARD HOWDOWS HOWDOWS HOWDOWS HOWDOWS HIGH PING Варочная панель Searchenginese Regisgarraud Fr

XV 8740 Neff Схема подключения Free Diagram

Схема Схема подключения Духовка Whirlpool Полная версия Hd Qua lity Whirlpool Isdndiagram Desirclub FR

Схема Электрическая схема для двойной печи Полная версия Hd Quality Double Oven Indiasystems Энтони Жюльен FR

Руководства по эксплуатации Neff Gb

Схема Электрическая схема индукционной варочной панели Aeg Полная версия Hdquar 9000 Схема подключения Ijpg Sky 9000 Электрическая схема дверного замка стиральной машины Полная версия Схема подключения высокого качества Df1x44 Epaviste Gratuit Idf Fr

Схема подключения Индукционная варочная панель Aeg Полная версия Индукционная плита высокого качества Searchenginese Regisgarraud Fr

Neff T10b40x2 Электрическая керамическая плита Wl000 9503000 Партнёры 9503000 Black At John Lewis5000 Электрическая варочная панель 3-проводная электрическая схема Neff Схема подключения для варочной панели Схема

Схема подключения варочной панели Aeg Полная версия Схема подключения Hd Quality Ispwiring1j Compraben eonline Это

Neff T58ts6bn0 Отвод Индукционная Black В John Lewis Partners

Схема Aeg Индукционная Схема подключения Полная версия Hd качества Схема подключения Skywiring1j Ipsarvirtuoso Это

Https Зашифрованные Tbn0 Gstatic Com изображения Q Tbn And9gcru2rnjpz0n6dbe0damqasr4c2u0wfbay6afmwf S9e O0q5hry Usqp Кау

Монтажная схема Для электрической плиты и варочной панели

Схема подключения

Aeg Hob Полная версия Схема подключения Hd Quality Ispwiring1j Comprabeneonline It

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема подключения для варочной панели Схема

Wiring And Fuse Image Все бесплатный доступ к данным проводки

Схема Схема подключения Aeg Hob Полная версия Схема подключения Hd Quality Ispwiring1j Comprabeneonline It

Подключение электрической плиты и духовки в одном разъеме Форум сообщества ction Screwfix

Neff B44m42n3gb Одинарная духовка

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема электрических соединений для варочной панели Free Diagram

Электропроводка и духовка в одном соединении Форум сообщества Screwfix

Wl 9505 Electric Cooktop 3-Wire Neff Схема электрических соединений для варочной панели

Руководство пользователя Neff

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема электрических соединений для варочной панели Free

Ew 7935 Neff Схема электрических соединений элемента духовки Скачать схему

Ew 7935 Neff Загрузить схему электрических соединений Схема

Схема подключения термостата духовки

09 Схема предохранителей Dodge Avenger Схема подключения Begeboy Источник

Решенный электромонтаж для варочной панели Neff не входит в комплект Инструкции по подключению отсутствуют Fixya

Установка электрической варочной панели

Как установить электропроводку на столешницу Youtube

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема электропроводки для варочной панели

Схема подключения

для Neff Hob

Электрическая варочная панель Wl 9505 3-проводная электрическая схема Neff Схема без варочной панели

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема электрических соединений для свободной варочной панели

Neff T58tt20n0 Индукционная плита

Neff T10b40x2 Электрическая керамическая плита Black At John Lewis Partners

Wl 9505 Электрическая варочная панель Neff Схема подключения для варочной панели Схема

Https, зашифрованные Tbn0 Изображения Gstatic Com Q Tbn And9gcsozskswjcembv4rl9u4jw0gedffiel0g5nybxutfcnookizx69 Usqp Cau

Ew 7935 Neff Схема подключения нижнего элемента печи oad Diagram

Wl 9505 Электрическая варочная панель, 3-проводная электрическая схема Neff Схема электрических соединений для конфорок

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема электропроводки для конфорок без конфорок

Подключение электрической варочной панели в Германии Обмен стеками для ремонта дома

Wl 3-проводная электрическая варочная панель 9505 Схема соединений Neff Схема электрических соединений 3-проводной плиты Neff

Схема 3-проводной электрической варочной панели Wl 9505 Схема электрических соединений 3-проводной варочной панели Neff

Ew 7935 Neff Схема электрических соединений элемента духовки Скачать схему

Wl 9505 Электрическая варочная панель 3-проводная Схема подключения Neff Схема подключения для варочной панели

Wl 9505 Электрическая варочная панель 3-проводная электрическая схема Neff Схема подключения для варочной панели

Ew 7935 Neff Схема подключения элементов духовки Скачать схему

Схема подключения элемента печи

Ew 7935 Neff Скачать схему

Схема подключения элемента печи Ew 7935 Neff Скачать схему

N53td40n0 Индукционная варочная панель Bk Neff Black Ao Com

Ew 7935 Neff Схема подключения элемента печи 3 0003 95050002 Электрическая схема Скачать электрическую схему

Схема электрических соединений

Электрическая схема Neff Схема электрических соединений для варочной панели

Neff B27cr22n1b Встроенная духовка

Ew 7935 Neff Схема электрических соединений элемента печи Скачать схему

Ew 7935 Neff Схема подключения элемента печи Загрузить схему

Nef T10b40n0000 Electric Neff T10b400000 Neff3 Индукционная варочная панель Ao Com

Neff T16ck40x0 N30 Без рамы 59 2-хзонная керамическая плита с четырьмя зонами Черное стекло Бытовая техника Direct

Https Media3 Bsh Group C ом Документы 32687 ФРП

Еа 7935 Neff Oven элемент Электрическая схема Скачать Схема

T48pd23x2 Нефф Индукционная Ao Com

Https Зашифрованные Tbn0 Gstatic Com изображения Q ТБН And9gcs8n55lxj 5rj 8i1w4ezuihaojwefai5qcoebzt 6rwtrgltf6 Usqp Кау

Схема подключения Схема Neff печь Полная версия Hd Качество Neff Oven Booki9 Webcocare It

Diagram Pin De Blanca Rl En Ingenier U00eda El U00e9ctrica Электрическая схема в формате файлов PDF и Cdr Скачать бесплатно электрическую схему Diagramaydisenautensileaffilato Utensileaffilato It

Схема электрических подключений

er

er Схема подключения для Stoppa

Схема подключения Stoppa

Схема подключения Kidzondeck Ferrarisvr It

Bosch PUE611BB1E Touch Control 4-х зонная бескаркасная, требуется жесткая проводка, с дополнительным набором посуды стоимостью более 120 фунтов стерлингов

Bosch PUE611BB1E Touch Control 4-х зонная бескаркасная индукционная плита нуждается в жесткой проводке

РУКОВОДСТВО

Easy Clean
Как эта плита на ощупь control просто протрите стеклянную поверхность чистой влажной тканью. Поскольку он никогда не нагревается выше 98 градусов, и тот факт, что он имеет систему защиты от перелива, пригоревшую на еде, ушел в прошлое.

Безопасность
Приготовление пищи на индукционной плите — самый безопасный способ готовки, так как тепло не исходит непосредственно от варочной панели, она фактически нагревается только от жидкости, находящейся на сковороде. Это означает, что варочная панель никогда не нагревается выше 98 градусов. Он имеет пан-распознавание и отключает зону коксования, когда поддон снимается. Варочная панель имеет индикаторы остаточного тепла, предупреждающие о нагреве.

Индукционная техника
Индукционные плиты работают иначе, чем керамические и газовые.Хотя под стеклом они выглядят так же, как керамические, они очень разные. Индукционные варочные панели используют электромагнитные датчики вместо элементов, которые обнаруживают посуду на плите, трение, вызванное магнитом и сковородой, вызывает нагрев жидкости внутри сковороды. Жидкость внутри сковороды нагревает сковороду, которая затем нагревает конфорку. Электроэнергия направляется непосредственно на сковороду, поэтому не теряется лишняя энергия, как в случае с керамикой или газом, когда тепло теряется вокруг сковороды.

Простота использования
Эта варочная панель проста в использовании. Поместите сковороду в зону, соответствующую размеру посуды, включите желаемый уровень от 1 до 9, требуется повышение.Простой в использовании, легкий в уходе, самый безопасный дизайн.

Ключевая информация

• Электронное управление
• TouchControl
• Цифровой дисплей
• Автоматическое безопасное отключение
• Блокировка панели управления
• Функция PowerBoost для всех зон
• Датчик автоматического распознавания панорамирования
• Опции управления питанием для 16A, 13A или соединение 10A (машина рассчитана на 4,6 кВт, что является максимальной мощностью машины, которая должна быть подключена жестко, однако машину можно отрегулировать в настройках, чтобы ограничить мощность, подаваемую на устройство. Так что, если вы собираетесь использовать мощность 3 кВт и ниже, можно подключить вилку к концу блока питания вместо жесткой проводки).
• Автоматическое безопасное отключение
• Замок панели управления

Конструкция

• 592 мм
• Бескаркасная конструкция
• 4 индукционные варочные зоны

Функции безопасности

• Регулируемая 17-ступенчатая мощность для каждой зоны
• Главный выключатель
• Таймер для всех зон
  Таймер — показывает, сколько времени используется варочная панель
• Функция быстрого запуска
• Функция PowerBoost для всех зон
• Функция перезапуска

Рабочие характеристики / техническая информация

• Подключение кабель (1.1 M)
• Подключенная нагрузка: 4,6 кВт
• Мин. толщина столешницы: 30 мм
• Двухступенчатый индикатор остаточного тепла для каждой зоны
• Варочные зоны: 1 x 180 мм, 1,8 кВт (макс. уровни мощности 3,1 кВт) Индукция; 1 x 180 мм, 1,8 кВт (макс. Уровни мощности 3,1 кВт) Индукция; 1 x 145 мм, 1,4 кВт (макс. Уровни мощности 2,2 кВт), индукционный; 1 x 210 мм, 2,2 кВт (макс. Уровни мощности 3,7 кВт), индукционный

Размеры

• Требуемый размер отверстия 560 (+2) x 490 -500 (+2)
• Размер варочной поверхности 522 x 592 x 51 мм

Эта индукционная плита Bosch черного цвета проста в использовании и требует жесткого подключения.Машина рассчитана на 4,6 кВт, что является максимальной мощностью машины, которая должна быть подключена жестко, однако машину можно отрегулировать в настройках (см. Руководство), чтобы ограничить мощность, подаваемую на устройство. Так что, если вы собираетесь использовать мощность 3 кВт и ниже, можно подключить вилку к концу блока питания вместо жесткой проводки. В этой модели при необходимости вы можете использовать все 4 конфорки на полной мощности. Эта конструкция безрамная, со скошенными краями. Благодаря 17-ступенчатой ​​настройке мощности для каждой зоны с помощью сенсорного управления и усилению при необходимости эта варочная панель станет отличным выбором. Вы заметите, что эта индукционная плита также имеет блокировку от детей и светодиодный таймер для каждой зоны нагрева.

2 года гарантии

Электрическая плита не работает: 5 распространенных причин, по которым керамическая плита не работает

Поскольку она нужна вам для ежедневного приготовления еды, ваша электрическая плита — это прибор, без которого вы просто не можете обойтись. Однако у вас проблемы с вашим, но не работает? Узнайте о различных факторах, которые могут вызвать этот тип проблемы.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Перед тем, как что-либо делать с устройством, убедитесь, что вы отключили его от источника питания.
Существует опасность поражения электрическим током.
Наденьте подходящие защитные перчатки, если вам нужно что-нибудь разобрать.
Существует риск пореза или травмы.

Неисправность источника питания

Это может показаться глупой задачей, которую нужно проверять, но люди иногда могут не обращать на это внимания. Прежде чем выполнять какие-либо работы с прибором или вызывать инженера, всегда сначала проверяйте, есть ли питание на вашей плите и правильно ли вы включили ее выключателем.

Неисправен один из нагревательных элементов.

Неисправности такого типа чаще всего возникают в плитах со сплошной плитой.
Первое, что нужно сделать, это установить, какая пластина не работает. Затем нужно проверить все его сопротивления. Для этого используйте мультиметр в режиме омметра (точнее, мегаом). На обратной стороне пластины вы увидите различные электрические соединения. Здесь вы проверяете внутреннее сопротивление вашей пластины. Поместите один из щупов измерителя на одну из клемм или винтов, а другой на металлический корпус варочной панели или заземляющий провод (зеленый и желтый). Вы не должны читать.Таким же образом проверьте все сопротивления и пластины.
Если где-либо указано значение, это означает, что в нагревательном элементе есть утечка тока. Поэтому вам нужно будет заменить пластину.

Полезная информация
На некоторых электрических плитах, оснащенных сенсорными панелями, может отображаться код ошибки. Все, что вам обычно нужно сделать в таких случаях, — это просто обратиться к руководству пользователя, чтобы быстро узнать, что означает код, откуда возникла неисправность и как ее исправить.

Регулятор энергии не работает

Когда пластина / кольцо больше не нагревается, проблема может исходить из механизма ручки управления мощностью пластины / кольца, то есть регулятора энергии (также называемого регулятором мощности). Он может сгореть, треснуть или сломаться, что помешает работе функций контроля температуры или включения / выключения. В этом случае необходимо заменить регулятор энергии.

Неисправен переключатель (или один из многопозиционных переключателей мощности, в зависимости от марки и модели варочной панели)

Если ваша плита не оборудована регулятором энергии, у нее обязательно будет простой переключатель или даже многопозиционный селектор, который управляет мощностью через ряд электрических контактов. Проверьте состояние этих контактов. Если они сгорели, вам потребуется заменить деталь.

Неисправность проводки на пластине / кольцевом элементе

На проводке, соединяющей плиты варочной панели с их системами управления, могут возникать неисправности: клеммы и другие подключенные компоненты могут расплавиться или сгореть, что, в свою очередь, может привести к повреждению внутренние части вашей варочной панели. Проблема такого типа может быть вызвана изношенным компонентом или попаданием жидкости внутрь варочной панели и контактом с пластиной / кольцевым элементом, что приводит к короткому замыканию.При перегорании разъемов проводов их нужно заменить на термостойкие клеммы. Однако, если проводка имеет свои собственные специфические клеммы, вам придется заменить весь набор проводов и разъемов на рассматриваемой пластине / кольце.

Полезная информация
Электрические плиты не оборудованы защитными выключателями для предотвращения перегрева. Поэтому в качестве меры предосторожности лучше всего подключить варочную панель к цепи, защищенной автоматическим выключателем на 30 мА.

% PDF-1.6 % 7900 0 объект > эндобдж xref 7900 80 0000000016 00000 н. 0000005270 00000 п. 0000005482 00000 н. 0000005511 00000 н. 0000005563 00000 н. 0000005644 00000 п. 0000005695 00000 п. 0000005736 00000 н. 0000005773 00000 н. 0000005979 00000 н. 0000006077 00000 н. 0000006162 00000 н. 0000006246 00000 н. 0000006331 00000 п. 0000006416 00000 н. 0000006500 00000 н. 0000006584 00000 н. 0000006668 00000 н. 0000006752 00000 н. 0000006836 00000 н. 0000006920 00000 н. 0000007004 00000 н. 0000007088 00000 н. 0000007172 00000 н. 0000007256 00000 н. 0000007340 00000 н. 0000007424 00000 н. 0000007508 00000 н. 0000007592 00000 н. 0000007675 00000 н. 0000007758 00000 н. 0000007841 00000 п. 0000007924 00000 н. 0000008007 00000 н. 0000008090 00000 н. 0000008173 00000 н. 0000008256 00000 н. 0000008339 00000 н. 0000008422 00000 н. 0000008505 00000 н. 0000008588 00000 н. 0000008671 00000 н. 0000008754 00000 н. 0000008837 00000 н. 0000008920 00000 н. 0000009003 00000 н. 0000009086 00000 н. 0000009169 00000 н. 0000009252 00000 н. 0000009335 00000 п. 0000009418 00000 п. 0000009501 00000 п. 0000009584 00000 н. 0000009667 00000 н. 0000009750 00000 н. 0000009833 00000 н. 0000009916 00000 н. 0000009999 00000 н. 0000010082 00000 п. 0000010165 00000 п. 0000010248 00000 п. 0000010331 00000 п. 0000010414 00000 п. 0000010497 00000 п. 0000010579 00000 п. 0000010661 00000 п. 0000010742 00000 п. 0000010827 00000 п. 0000010989 00000 п. 0000011068 00000 п. 0000011367 00000 п. 0000011980 00000 п. 0000012257 00000 п. 0000012949 00000 п. 0000013303 00000 п. 0000015375 00000 п. 0000018201 00000 п. 0000018718 00000 п. 0000018841 00000 п. 0000001896 00000 н. трейлер ] / Назад 3352015 >> startxref 0 %% EOF 7979 0 объект > поток hW {TSWNBD̋wA AED @ * hmWm 䕀 CEh) ZkZ ‘»TePu R {XZqZYg ۿ o

Bosch Single 60cm встраиваемая электрическая духовка Serie 8 HBG656RB6B с Home Connect

Bosch Serie 8 HBG656RB6B Одиночная встраиваемая электрическая духовка 60 см

Все последние советы и рекомендации по приготовлению пищи — все в одном месте.

Чтобы быть в курсе последних событий в кулинарии, может потребоваться много времени. Home Connect позволяет вам оставаться на вершине своей игры, предоставляя легкий доступ к широкому спектру инновационных методов приготовления и приготовления пищи — и все это с комфортом вашего мобильного устройства. Совершенствовать свои навыки на кухне еще никогда не было так удобно.

Умная духовка, которая следует рецепту для вас.

Попытка новых рецептов из кулинарной книги может разочаровать, особенно если в них нет точных значений температуры и времени приготовления.Home Connect исключает возможность догадок. Имея полный доступ к целому миру захватывающих рецептов, Home Connect переносит идеальные настройки приготовления по выбранному вами рецепту прямо в вашу духовку. Просто используйте свое мобильное устройство, чтобы выбрать желаемое блюдо из обширной коллекции рецептов в приложении Home Connect, и духовка автоматически установит для вас идеальный тип нагрева, температуру и время приготовления. Конечно, вы также можете сохранить свои любимые рецепты в приложении Home Connect для облегчения доступа.Теперь вы можете выполнять даже самые сложные рецепты, не беспокоясь.

Проверьте свою духовку — даже если вас нет дома.

«А я дома духовку оставил включенной?» Вопрос, который постоянно мучил каждого домашнего повара. Духовки с функцией дистанционного управления Home Connect теперь избавляют вас от всяких сомнений, чтобы вы могли быть спокойны. Просто используйте мобильное устройство, чтобы проверить состояние духовки, а также удобно управлять духовкой и контролировать ее дистанционно с помощью приложения Home Connect.Имея доступ к духовке на ходу, теперь вы можете выходить из дома с полной уверенностью, зная, что все в полном порядке.

Служба поддержки стала лучше.

Это может вызвать стресс, если ваша бытовая техника не работает должным образом. Удаленная диагностика здесь, чтобы помочь. Просто позвоните на горячую линию Home Connect и запишитесь на прием для удаленной диагностики подключенного устройства через Интернет. С вашего разрешения служба поддержки клиентов Bosch сможет удаленно проверить ваше устройство, определить проблемную зону и дать вам четкий совет, который вам нужен.В случае, если проблема не может быть решена таким образом, технический специалист по обслуживанию Bosch может быть проинформирован и приедет к вам домой для решения всех проблем, укомплектованный всеми необходимыми деталями, уже имеющимися в наличии. Умная поддержка, умные решения — одним нажатием кнопки.

Превратите вашу духовку в чистящее средство.

EcoClean Direct, энергосберегающее чистящее средство, упрощает очистку духовки. Специальное покрытие из микрокерамических сфер на внутренних стенках и крыше духовки удаляет брызги жира во время выпекания или жарения — в течение всего срока службы прибора.Экономия вашего времени и энергии.

Равномерная выпечка — на любом уровне.

При использовании 4D Hot Air тепло равномерно распределяется на всех уровнях. Это означает, что продукты можно размещать на любых полках от первого до четвертого, и результаты будут неизменно безупречными. И это еще не все: вы также можете запекать и жарить на четырех уровнях одновременно, чтобы получать надежные результаты сверху вниз.

Станьте шеф-поваром.

Никогда еще выпечка не была такой простой: революционно точный датчик PerfectBake постоянно измеряет влажность продуктов и автоматически регулирует процесс выпечки.Вам больше никогда не придется настраивать режим нагрева, время выпечки или температуру, если вы этого не хотите. PerfectBake все это делает. Вам остается только выбрать подходящую категорию блюда, например «Штрудель», и нажать «Старт». Ваша духовка заменит вас. Результат? Хлеб, пирожные и пироги с заварным кремом выпечены до совершенства.

Любовь с первого укуса.

Три высокочувствительных точки измерения помогают датчику для мяса PerfectRoast точно определять внутреннюю температуру продукта.Максимальная точность измерения достигается за счет установки всех трех точек измерения по мере необходимости, что гарантирует идеальные результаты обжарки. Еще одно преимущество состоит в том, что PerfectRoast можно использовать в сочетании с микроволновыми печами Bosch и дополнительным паром.

Дизайн

• 3x 2,5-дюймовый цветной и графический дисплей TFT с функцией прямого касания
• Откидная дверь, SoftClose, SoftOpen
• Колесо управления из нержавеющей стали
• Ручка прямая
• Внутренняя поверхность полости: Эмаль антрацит

Характеристики

• Цифровой индикатор температуры с предложением
• Отображение фактической температуры
• Индикатор нагрева
• Настройка субботы
• Замок панели управления
• Автоматическое аварийное отключение
• Индикатор остаточного тепла
• Пусковая кнопка
• Дверной контактный выключатель
• BoschAssist
• Датчик PerfectBake
• Мясной зонд PerfectRoast
• Электронные часы с таймером
• Главный выключатель
• Галогенное освещение салона
• Включение / выключение света при открытии / закрытии дверцы духовки
• 5 полок
• Информационная кнопка

Очистка

• EcoClean Direct: потолок, боковые накладки, задняя панель
• EcoClean Прямая программа
• Цельностеклянная внутренняя дверь

Программы / функции

• Духовка с 13 способами нагрева: 4D Hotair, Hotair Gentle, традиционный верхний и нижний нагрев, традиционный нагрев Gentle, гриль Hotair, гриль с регулируемой шириной, гриль половинной ширины, функция пиццы, нижний нагрев, низкотемпературное приготовление, размораживание, нагрев тарелок , согреться
• Функция быстрого предварительного нагрева

Стандартные аксессуары

• 1-ярусная телескопическая полка полного выдвижения, функция остановки
• 2 комбинированных решетки, 1 универсальный противень

Характеристики / техническая информация

• Рейтинг энергоэффективности (в соотв.EU Nr. 65/2014): A +
• Энергопотребление за цикл в обычном режиме: 81,2
• Энергопотребление за цикл в режиме принудительной конвекции с вентилятором: 0,69 кВт · ч
• Количество гнезд: 1
• Объем камеры: 71 литр, объем
• Диапазон температур 30 ° C — 300 ° C
• Встроенный вентилятор охлаждения
• Длина сетевого кабеля: 120 см
• Общая подключенная электрическая нагрузка: 3,6 кВт
• Номинальное напряжение: 220 — 240 В
• Размеры устройства (В x Ш x Г): 595 мм x 594 мм x 548 мм
• Размеры ниши (В x Ш x Г): 585 мм — 595 мм x 560 мм — 568 мм x 550 мм
• См. Размеры, указанные в руководстве по установке

Доставка по этому товару:

Бесплатная доставка, 7-14 рабочих дней

Необходимо подписать для

Бесплатная доставка на дом

Приборы могут быть принесены в ваш дом по усмотрению водителя, предоставление доступа не является проблемой

Компания по доставке свяжется с вами, чтобы заказать доставку

Политика возврата в течение 30 дней без проблем

Мы предлагаем простую политику возврата без суеты:

ШАГ 1 — Убедитесь, что вы не устанавливаете и не используете изделие и сохраняете всю упаковку.

ШАГ 2 — Просто сообщите нам по электронной почте в течение 30 дней с момента получения / доставки, что вы хотите вернуть товар по электронной почте: [электронная почта защищена]

ШАГ 3 — Мы дадим вам инструкции и номер возврата, который вам нужно написать на листе бумаги и наклеить снаружи коробки (НЕ НАПИШАЙТЕ НА КОРОБКЕ, ПОЖАЛУЙСТА)

ШАГ 4 — Отследите предмет, и когда вы увидите, что он прибыл, свяжитесь с нами.После того, как мы проверим его, чтобы убедиться, что он все еще новый и может быть продан как новый, мы вернем вам полную стоимость.

… Вот и все!

---

Политика в отношении поврежденных предметов

Наша техника тщательно и профессионально отбирается и упаковывается, а курьеры, которых мы используем, очень заботятся о том, чтобы товары были доставлены в первозданном виде. Однако в некоторых случаях могут возникать повреждения.

Чтобы помочь нам решить любые проблемы как можно быстрее, убедитесь, что вы выполняете следующие инструкции:

ШАГ 1 — Сообщите о повреждении и отправьте фотографии на [адрес электронной почты] в течение 48 часов с момента доставки

ШАГ 2 — Не устанавливайте элементы, это аннулирует претензию и может быть опасно

Вам нужно собрать старые приборы?

в настоящее время не предоставляют эту услугу, но мы ее ищем.

А пока посетите правительственный веб-сайт, чтобы узнать, будет ли ваш местный совет предоставлять эту услугу.

Хотите, чтобы ваши новые устройства были подключены?

В настоящее время не предлагает эту услугу, однако мы обнаружили, что вы получите более качественное обслуживание, если воспользуетесь услугами надежного и квалифицированного местного продавца.

Используйте местный каталог, чтобы найти ближайший к вам, или получите расценки на сайтах сравнения, таких как Rated-People или MyHammer.co.uk

Bosch — Build My Kitchen

Опубликовано Jonny Hoole 09 ^th July 2020 , Bosch, Обновлено 15 ^th июль 2020

Bosch Встраиваемые холодильники с нижней морозильной камерой

Объединение морозильной камеры и холодильника в одно устройство позволяет гарантировать, что у вас будет достаточно места для включения других функций и аксессуаров.

Встраиваемый компактный духовой шкаф Bosch с функцией микроволн

Встраивание встраиваемого компактного духового шкафа Bosch с функцией микроволн позволяет создать безупречную отделку интерьера вашей кухни.

Встраиваемые посудомоечные машины Bosch

Встраиваемые посудомоечные машины Bosch легко впишутся в дизайн вашей кухни, обеспечивая при этом одну из самых бесшумных программ мытья.

Встраиваемые морозильники Bosch

Освободите место для хранения продуктов с эксклюзивным ассортиментом встраиваемых морозильников Bosch, все из которых имеют рейтинг эффективности A ++.

Встраиваемые холодильники Bosch

Встраиваемые холодильники Bosch обладают дополнительными функциями, такими как прозрачный ящик, который идеально подходит для дальнейшего хранения.

Встраиваемая полностью автоматическая кофемашина Bosch

Кофемашины Bosch из нержавеющей стали и черного цвета обеспечивают высокое качество и производительность для приготовления изысканного кофе.

Встраиваемая микроволновая печь Bosch

Встраиваемая микроволновая печь Bosch в стильном и смелом дизайне со светодиодной подсветкой, семью функциями автопилота и легким в очистке механизмом отличается стилем и удобством.

Потолочные вытяжки Bosch

Потолочные вытяжки Bosch, идеально подходящие для различных стилей и требований, сделают акцент на своем.

Компактная микроволновая печь Bosch

Благодаря автоматическим функциям приготовления по весу, сделать так, чтобы еда вышла идеально, не может быть проще, чем с компактной микроволновой печью Bosch.

Варочные панели Bosch Domino

Создайте идеальную поверхность для приготовления пищи с помощью варочных панелей Bosch домино различных моделей, размеров и стилей.

Электрические плиты Bosch

Универсальные и простые в использовании электрические плиты Bosch предлагают вам стильный способ добавить на кухню мощных кулинарных шедевров.

Bosch Отдельно стоящие нижние холодильники с морозильной камерой

Этот отдельно стоящий нижний холодильник с морозильной камерой, оснащенный дополнительными интеллектуальными системами управления продуктами и внутренними камерами, идеально подходит для простых решений для хранения продуктов.

Отдельностоящие посудомоечные машины Bosch

От отдельно стоящей посудомоечной машины Bosch можно ожидать не только исключительных результатов очистки, но и выдающихся результатов сушки.

Отдельностоящие морозильные камеры Bosch

Отдельностоящие морозильные камеры Bosch гарантируют, что ваши товары никогда не разморозятся, сохраняя при этом стильный стиль благодаря разнообразным материалам и отделкам.

Отдельностоящие холодильники Bosch

Настройте интерьер своего холодильника с помощью легко перемещаемых механизмов и полок внутри отдельно стоящих холодильников Bosch.

Отдельно стоящие бок о бок холодильно-морозильные камеры Bosch

В отдельно стоящих бок о бок холодильно-морозильных камер Bosch встроена технология no-frost, которая гарантирует правильное хранение ваших охлажденных продуктов.

Газовые плиты Bosch

Добавьте красивый штрих к дизайну своей кухни с потрясающими газовыми варочными панелями Bosch, которые могут иметь до пяти конфорок.

Индукционные варочные панели Bosch

Сократите время ожидания с индукционными варочными панелями Bosch, обеспечивая более быстрый нагрев и возможность встроенной вентиляции и многое другое.

Встроенные вытяжки Bosch

Интегрированные вытяжки Bosch — это более незаметный способ включения вашей системы вентиляции в ваш дизайн, позволяющий добавить больше функций.

Вентилируемые варочные панели Bosch

Вентилируемые варочные панели Bosch, включая встроенную систему вентиляции, позволяют готовить пищу, в то время как пар и запахи попадают в вентиляционные отверстия.

Настенные вытяжки Bosch

Настенные вытяжки Bosch, доступные в различных вариантах отделки и дизайна, позволяют сделать вашу вытяжку особенной.

Выдвижные ящики для подогрева Bosch

Нагревательный лоток Bosch может достигать температуры до 80 ° C и идеально подходит для вашей духовки, что делает его идеальным для универсального приготовления пищи.
