Заземление теплого пола — основные моменты и советы

Сегодня теплые полы повсеместно используются в качестве основного и дополнительного способа отопления жилых помещений. Их преимущество заключается в том, что они гарантируют равномерное распределение тепла по всей площади комнаты, а значит, исключают сквозняки и создают необычайно высокий уровень комфортности жилого пространства.

Чаще всего обустраиваются электрические теплые полы.

 Теплый электрический пол предусматривает использование специальных нагревательных кабелей, которые вместе с датчиками, фиксирующими температуру, укладывают в стяжку. В качестве декоративного покрытия может использоваться какой -ибо современный отделочный материал для пола. Температура в помещении регулируется с помощью установленного вне пола терморегулятора.

Как и в случае установки каких-либо других электрических бытовых проборов, при монтаже электрического пола следует предусмотреть качественное заземление, которое будет гарантировать безопасность в период эксплуатации.

Защитные функции заземления.

Основная функция заземления — это отвод тока из тех мест, в которых он может представлять угрозу для человека. К примеру, если не предусмотреть заземление при оборудовании теплого пола в ванной комнате, где наблюдается повышенная влажность, то при каком-либо повреждении питающего кабеля, человек может почувствовать удар тока, прикоснувшись к металлической трубе или корпусу стиральной машинки. Благодаря заземлению опасный потенциал уйдет в землю, обезопасив тем самым человека от поражения электрическим током. В связи с этим обустройство качественного заземления является обязательным требованием при монтаже электрического теплого пола.

Подключение электрического теплого поля к питанию не представляет сложности. Это обусловлено тем, что практически во всех современных системах используются кабели с оболочкой (жилой) заземления. Поэтому нужно всего лишь выполнить подключение в строгом соответствии с маркировкой:

PE — заземляющий провод;

N — нулевой провод;

L — фазный провод.

Заземление теплого пола в многоквартирном доме.

В многоквартирных домах, которые были построены несколько десятилетий назад использовалась система заземления TN-C (рис.1). Ее отличительная особенность заключается в объединении на всем протяжении цепи заземляющего и нулевого провода. Она не гарантирует полную безопасность, потому что, в случае обрыва ноля, на корпусе прибора может возникнуть фазовое напряжение.

Рис 1.

Сегодня в новостройках обустраивается система TN-S, в которой заземляющий и нулевой провод разделены на протяжение всей цепи (рис.2). При этом заземляющий провод входит в землю на территории трансформаторной подстанции. Такая схема гарантирует полную безопасность при эксплуатации приборов.

Рис 2.

Заземление электрического теплого пола выполняется следующим образом:

• Если нагревательные элементы электрического пола оснащены металлической оболочкой, то она присоединяется к РЕ шине непосредственно на щитке или посредством подключения к специальной розетке.
• Если нагревательные элементы электрического пола не оснащены защитной оболочкой, то рекомендуется поверх теплого пола при его обустройстве уложить металлическую сетку с дальнейшим ее присоединением к РЕ шине.

Заземление теплого пола в частном доме.

Как правило в частных домах электропитание осуществляется с использованием системы заземления TN-C, то есть двумя проводами :

• Фазным — L;
• Рабочим с совмещением ноля — PEN.

В связи с этим при установке теплого пола в частном доме заземление должно обустраиваться на базе независимого контура заземления, который состоит из вертикальных и горизонтальных заземлителей вбитых в почву. В этом случае необходимо переделать существующую схему заземления и выполнить подключение по схемам TN-C-S или ТТ. Причем следует помнить, что во втором случае, когда заземление выполняется через корпус щита, обязательно должно использоваться УЗО в качестве дополнительного средства защиты.

Заземление металлических опор наружного освещения

Наружное освещение очень важный эстетический элемент любого населенного пункта. Но кроме этого освещенность улиц является важным…

Заземление газового котла в частном доме — последо…

Очень часто в  домах и квартирах, для создания комфортных условий используют так называемый «теплый пол». В зависимости от вида Теплый пол используют практически под любые покрытия, такие как, кафель, ламинат, линолеум и т.д. Рассмотрим более подробно виды «теплых полов»,  их применение и монтаж. Процесс подключения теплого пола к терморегулятору смотрите ниже в описании кабельного теплого пола.

Пленочный инфракрасный теплый пол. Применение и укладка.

Самый тонкий из теплых полов чаще всего используют под такие покрытия, как линолеум, ковролин, ламинат. Пол внедрен в термопленку, продается в виде рулонов. При укладке пленочного пола для снижения тепловых потерь используют теплоотражающий материал.

Основание при укладке должно быть выровнено, не должно быть мусора и пыли. На подготовленную поверхность укладываем теплоотражающий материал, края которого крепим между собой при помощи скотча. Сверху раскатываем пленочный теплый пол и при помощи скотча крепим его к теплоотражающему материалу. Раскладываем пленку медной полосой вниз. Сверху накрываем полиэтиленовой пленкой и укладываем ламинат или линолеум.

Ремонт пола — все что нужно знать при ремонте своими руками

При укладке обязательно прикрепляйте теплый пол скотчем к теплоотражающему материалу, иначе пол может «собраться». У меня был такой случай:

Хозяин квартиры, где я делал отделку, решил уложить под ламинат пленочный теплый пол. Он как раз еще только появился, и его монтаж не был мне знаком. Укладку должны были сделать специалисты некой фирмы, которая занималась продажей таких теплых полов. На укладку, причем, давали гарантию 10 лет. Парни пришли, за очень короткое время, но за довольно приличную сумму, раскидали рулоны по полу и, забрав деньги, ушли.

При вопросе о том, что  нужно ли крепить теплый пол к теплоотражающему материалу, сказали: «Крепить ничем не надо, а ламинат просто укладывается сверху и своим весом придавливает пол». Я постелил сверху ламинат и  уехал на несколько дней в другой город по делам. Каково же было мое удивление, когда по прошествии трех дней позвонил озадаченный хозяин и сказал, что в зале ламинат стал собираться к центру. Как будто в центре под ламинатом образовалась воздушная подушка. Когда наступаешь ногой, ламинат опускается, когда ногу убираешь — поднимается, причем высота подъема в центре достигает 3-4 см. Я, честно говоря, даже не знал, что и подумать. Если бы это было из-за неровного основания или плохо подрезанных краев (между ламинатом и стеной), то пол бы, конечно, мог гулять, но не до такой же степени. Второе вариант — что на ламинат пролили воду, или вода затекла под ламинат, и он разбух и вспучился, но это было очень маловероятно.

По приезду на место я так и не понял, что могло произойти, хотя некие подозрения уже появились. Решили вскрывать и вот, после вскрытия мы обнаруживаем, что пленочный теплый пол просто начал «собираться» к центру и таким образом стал поднимать ламинат. Позвонили на фирму; как и ожидалось, никто ничего переделывать не стал, сказали – «такого никогда не было». Хозяин квартиры потом еще долго ходил с ними «боролся», в итоге все-таки вернул немного денег. Ну а мне пришлось снимать весь ламинат, приклеивать пленочный пол и заново стелить ламинат.

Для укладки под кафель и стяжку лучше использовать «теплый пол» в виде нагревательного кабеля. Такой пол может быть двух видов: в виде матов (кабель уложен на сетку) и просто нагревательный электрический кабель в рулонах.

Теплый пол в виде матов. Применение и укладка.

Укладка теплого пола в виде мата, наверное, самая простая. В отличие от пленочного теплого пола, пол в виде матов отлично сцепляется с основанием, и его чаще всего используют под кафель, а также под пол, который предварительно выравнивается раствором.  В таком полу нагревательные жилы уложены между собой на определенном расстоянии и закреплены в сетку. При укладке такого теплого пола мат расстилают по полу, если его нужно развернуть в сторону, то сетку подрезают (ножом или ножницами) и кабель разворачивают, после чего мат расстилают дальше. Когда пол уложен, его заливают сверху выравнивающим раствором или замазывают сверху клеем, и укладывают плитку. Заливая теплый пол, старайтесь не повредить кабель. Чем меньше толщина раствора, тем быстрее будет прогреваться пол, и соответствующе уменьшится расход электроэнергии. Желательно, чтобы толщина раствора над матами была не более 5 см. Кстати, теплый пол расходует в среднем 120-170 Вт на 1 м.кв.

Кабельный электрический теплый пол. Применение и укладка.

Сфера применения кабельного электрического теплого пола та же, что и пола в виде матов, отличие только в том, что кабельный пол (он продается в бухтах) стоит дешевле,

но его укладка сложнее и занимает больше времени. По этой причине я подробно остановлюсь на его монтаже, процессе подключения датчика. Кстати, процесс подключения датчика аналогичен для всех видов теплых полов.

Расчет длины провода.

Для того, чтобы вычислить длину кабеля теплого пола, нам нужно рассчитать его мощность. Расчет делаем по формуле

P=Sпол*Pуд,

Где P – мощность нагревательной секции, Вт;

Sпол – полезная площадь (куда укладывается теплый пол), Вт/м.кв;

Pуд –удельная мощность, Вт/м.кв;

Расчертим на полу место под  укладку и найдем площадь  Sпол. При выборе места под укладку учитываем расстановку мебели (желательно, чтобы кабель не попадал под мебель). Допустим, у нас полезная площадь 4 метра (Sпол = 4 м).

Удельную мощность Pуд принимаем с учетом теплопотерь в среднем она 120-150 Вт/м.кв . На балконах и лоджиях 180-200 Вт/м.кв. Так как у нас пол в обычной 3-комнатной квартире, принимаем 130 Вт/м. кв  (Pуд = 130 Вт/м.кв).

Находим мощность нагревательного кабеля, подставив значения в формулу P=4*130=520 Вт.

Теперь по таблице (внизу) выбираем секцию СНОТ-15-540 длиной нагревательного кабеля 36 м ( L) и мощностью (P) 540 Вт.

Сразу вычислим количество монтажной ленты (I), которая нам понадобится для укладки нагревательного кабеля  I = Sпол*2,  в нашем случае I = 4*2 = 8 м. Так как лента продается в рулонах длиной, кратной 5-ти, то выбираем ленту 10 м.

Теперь вычислим шаг укладки нагревательного провода.

Шаг укладки вычисляем по формуле

H = Sпол*100/L

H – шаг укладки, см.

L – длина нагревательного кабеля, м (у нас она 36 м)

Подставляем значения и находим шаг укладки H = 4*100/36 = 11,11 см. Так как монтажная лента имеет расстояние между лепестками крепления кабеля, кратное 2,5 см, то шаг укладки выбираем 12,5 см.

Как уложить ламинат своими силами если ты один…

• Находим удобное место под датчик терморегулятора. Выдалбливаем отверстие для стакана (монтажной коробки) и вмораживаем стакан (стакан лучше использовать крупнее, чем для выключателей или розеток). К стакану выдалбливаем в стене канал под гофру (в ней идет провод к температурному датчику, который устанавливается в пол) и под приходящие кабели от теплого пола. Также делаем канал для подводящих проводов с питанием 220В от сети. Делаем канал для гофры в полу, в том месте, где будет укладываться теплый пол и вмораживаем гофру. Конец гофры, где находится сам термодатчик, необходимо заглушить для того, чтобы раствор не попал на датчик. При вмораживании гофры необходимо сделать так, чтобы температурный датчик попадал между двумя нагревательными проводами теплого пола на одинаковом расстоянии.

В итоге из стакана должны выходить провода 220В от сети, провода от температурного датчика и два нагревательных провода (приходящий и уходящий) от теплого пола.

• Теперь, определив в какую сторону будет производиться укладка, и, определив какой будет шаг укладки кабеля, крепим к полу монтажную ленту. К деревянному полу крепим  при помощи саморезов, к бетонному — на дюбель-гвозди. Лента крепится приблизительно через 40-100 см.

  Крепим к полу монтажную ленту

• крепим ленту на дюбеля

  Отгибаем лепестки через нужное расстояние

  Подготавливаем пол: убираем мусор и грунтуем.

•  Начинаем укладывать нагревательный кабель теплого пола, для этого 1-й конец провода выводим к стакану (провод, который заводится, темного цвета в отличие от нагревательного, который зеленого цвета),

  вводим концы кабеля

  крепим кабель к ленте

  теплый пол уложен

  далее кабель закрепляем при помощи лепестков монтажной ленты. Выдерживаем единый шаг укладки по всей площади. Когда весь провод практически уложен, выводим в стакан 2-й конец провода. Осталось подключить терморегулятор, проверить работоспособность теплого пола (включить на пару минут для нагрева) и начинать заливать пол.

Установка терморегулятора.

Тут в общем-то нет ничего сложного. Приступим:

В дальнейшем, после заливки пола раствором, включать систему можно только, когда раствор полностью высохнет.

Таблица нагревательных секций СНО — 18 и СНО — 15

Нагревательные секции СНО — 18 удельной мощностью 18 Вт/м для комфортного и полного обогрева полов с покрытием из керамической плитки или другого аналогичного материала.

Нагревательные секции СНОТ-15 удельной мощностью 15 Вт/м для комфортабельного обогрева полов с покрытием из керамической плитки или другого аналогичного материала.

Далее: Виды перегородок и стен. Из чего лучше делать  стены: гипсокартон, пазогребень или пенобетон…

схема укладки, подключение и установка

На чтение 17 мин. Просмотров 3.2k. Обновлено 25 ноября, 2020

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Технология монтажа кабельного теплого пола своими руками

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

• Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.

• Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.

• Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

• Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
  Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.

• Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.

• Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

• Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

• Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

• Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

• Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

• Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

•  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

•  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
   Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

• Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

• Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

• Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
  Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

• Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

• Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

1. Нельзя укорачивать нагревательный элемент;
2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Электрический теплый пол под плитку: какой лучше

Система теплый пол сегодня повсеместно применяется при обустройстве жилых помещений. Такой обогрев способствует равномерному распределению температуры и поддержанию в комнате комфортного микроклимата. Выбор системы и технология ее монтажа зависят от типа напольного покрытия.

Разберемся, как сделать электрический теплый пол под плитку и обозначим допустимые способы монтажа. Кроме того, приведем пошаговый инструктаж по обустройству напольного обогрева и опишем важные моменты подключения системы к электропитанию.

Содержание статьи:

Варианты электрического теплого пола под плитку

При всех «плюсах» полов, отделанных плиткой и ее конкурентом – керамогранитом, их трудно отнести к категории теплых покрытий.

Устранить этот недостаток проще всего установив напольную систему, которая способна функционировать круглый год, что особо актуально для квартир, зависящих от централизованного отопления.

Галерея изображений

Фото из

Напольное керамическое покрытие идеально подходит для укладки над электрической системой обогрева

Напольное керамическое покрытие отличается высокой теплопроводностью, быстро нагревается и отлично проводит тепло

Для устройства покрытия по теплым электрополам подходят все известные виды керамической напольной плитки и керамогранита

Допустимо применение мозаики, если она укладывается на стяжку, достаточно мощную для предотвращения порчи нагревательной системы, и клей, обеспечивающий линейное расширение системы при нагреве

На тех же основаниях применяется мелкая фигурная плитка, используемая в формировании орнаментов или в обустройстве всей площади

В тандеме с керамическим напольным покрытием прекрасно работает кабельный теплый пол, укладываемый петлями с шагом в 10 — 15 см

Гораздо легче и оперативней проходят работы, если вместо кабельной системы используются электрические маты с сетчатой основой

Под напольную плитку практически не применяется инфракрасный пленочный тип обогревающей системы, т. к. для фиксации плитки нужен клей или стяжка, которую не принято заливать по ИК полам

Совместимость плитки и теплых полов

Теплопроводность напольной керамики

Варианты плитки для теплых полов

Устройство мозаичного покрытия по системе

Укладка мелкой фигурной плитки

Сооружение системы кабельного обогрева

Электрические маты в паре с плиткой

Инфракрасная пленочная система

При выборе типа электрической напольной системы ориентируются не только на площадь отапливаемой комнаты.

В расчет берут три основных параметра:

• совместимость с выбранным напольным покрытием;
• возможность соорудить бетонную стяжку;
• ценовой диапазон.

Мощность потребляемой энергии выбранной системы и длина кабелей, указанная производителем из расчета на заданную площадь, в среднем составляет 140-160 Вт/кв.м. Но, планируя в качестве финишной облицовки использовать похожий по структуре на камень керамогранит, систему лучше выбирать с номинальной мощностью в 220 Вт/кв. м.

В многоквартирных жилых домах электрические полы считаются чуть ли ни единственным доступным способом организации дополнительного обогрева жилья

Система кабельного типа

Основу этой отопительной системы составляют одно- и двухжильные электрические нагревательные кабели, заложенные в монолитную цементную стяжку.

Независимо от типа используемых проводов. они способны нормировано выделять тепло в момент прохождения через них электротока, обеспечивая одновременный и при этом равный нагрев по всей протяженности (+)

Разница между ними существенная:

1. Одножильные – в основе нагрева их проводника лежит резистовый принцип, что действует при функционировании ТЭНа или спирали утюга. Одножильные хоть и славятся демократичной ценой, очень неудобны в монтаже, поскольку требуют того, чтобы концы сходились в одной точке, а сами провода при распределении по полу не пересекались.
2. Двухжильные – функцию нагревательной «спирали» в них способен выполнять как один кабель, так и оба сразу. Они оснащены концевой муфтой, которая обеспечивает замкнутость цепи.

Если сравнивать одно- и двухжильные кабели, то первые проигрывают в том, что электромагнитные помехи от них возникают гораздо больше, чем от двухжильных аналогов.

Высота кабельной системы, включая сантиметры, задействованные для подготовки основания плюс толщина самого напольного покрытия, достигает 10 см (+)

Но ввиду трудоемкости и длительности монтажа, требующей от мастера наличия соответствующей квалификации, и долгим сроком ожидания перед введением в эксплуатацию системы, такие кабельные варианты постепенно утрачивают свои позиции на рынке, уступая место более современным термоматам.

Ключевой особенностью готовых нагревательных матов является то, что одно- и двухжильные проводники уже изначально закреплены на каркасе из стекловолоконной сетки.

За счет того, что нагревательные маты разрешается стелить на базовое основание, минуя этап сооружения подложки, а кафель «сажать» непосредственно на них, высота системы достигает всего 5-6 см

В отличие от кабельных аналогов нагревательные маты не излучают вредное электромагнитное поле, а их элементы устойчивы к возникновению ржавчины.

Инфракрасный пленочный пол

Пленочный пол считается одной из самых эффективных среди современных систем отопления. В отличие от выше описанных аналогов системы он не создает электромагнитные поля, а излучает близкие по спектральным параметрам к солнечному излучению волны.

Благодаря этому помещение полностью прогревается однородно, а ионизированный воздух позитивно влияет на здоровье домочадцев.

В стремлении повысить долговечность и надежность пластин некоторые производители покрывают нагревательные элементы графитовым напылением

Выделяют два типа пленочных систем:

1. С пластинами углеродного типа на лавсановой пленке, выделяющими инфракрасное излучение дальней волны. При подключении карбоновых полос применяют параллельную схему. Их можно смело стелить как под керамогранит, так и под кафельную плитку.
2. Углеродные двухслойные пленки с биметаллическими полосками, изготовленными из сплава меди или алюминия. Нагревательные полосы в таких пленках расположены между слоями эластичного, но при этом плотного полиуретана. По этой причине они плохо совместимы с керамическим покрытием.

Инфракрасные допускается располагать как на горизонтальных поверхностях, так и на вертикальных основах. Их укладку допускается осуществлять без стяжки. А потому толщина вместе с финишной облицовкой не превышает и двух сантиметров.

Независимо от типа выбранной системы для подключения понадобится также приобрести терморегулятор, конструкция которого оснащена термодатчиком

Представленный на отечественном рынке выбор термодатчиков широк и разнообразен: с кнопочным и механическим управлением, с жидкокристаллической и светодиодной индикацией, в различных цветовых исполнениях и оригинальных дизайнерских решениях.

Любая из представленных моделей рассчитана на установку в розеточное гнездо стандартных габаритов.

Способы установки пленочного пола

При монтаже плёночного тёплого пола под плитку монтаж напольной системы выполняют, применяя одну из двух технологий: «сухую», предполагающую задействование гипсокартонных листов, «мокрую» – путем заливки бетона.

Укладка сухим способом

Поскольку плиточный клей слишком плохо сцепляется с гладкой пленкой, при укладке такой напольной системы между ней и кафелем сооружают промежуточный слой.

Для этой цели прокладывают:

• гипсокартонные листы, представляющие собой гипсовые панели, обклеенные с двух сторон плотным картоном;
• стекломагнезитовые листы, выполненные из композитных материалов, дополненных древесной стружкой.

Оба материала слабо противостоят инфракрасному излучению, благодаря чему потеря свойств ИК-излучения становится минимальна. В результате такая многослойная система равномерно распределяет выделяемое тепло по всему полу, исключая тем самым возможность перегрева.

Система электрического теплого пола собирается по принципу «многослойного пирога»: на основание укладывают теплоизолятор, сверху которого выстилают термопленку, а затем прикрывают ГКЛ и плиткой

Укладку инфракрасного теплого пола под плитку выполняют в шесть этапов:

1. На отремонтированное от трещин и щелей, а затем выровненное основание выстилают теплоотражающий слой.
2. Вторым слоем укладывают полосы углеродной пленки таким образом, чтобы края пластов не находили друг на друга. Уложенные полосы желательно покрыть пленкой из плотного полиэтилена.
3. Установив на края медных пластин клеммные зажимы, подключают их к электропроводам. Собранную систему подключают через комнатный термостат, после чего проверяют равномерность прогревания всех пластин.
4. Нарезают листы гипсокартона на заготовки соответствующего размера с тем, чтобы полностью застелить ими нагревательные полосы.
5. Прикрученные к основанию гипсокартонные листы покрывают слоем грунтовочного состава.
6. С помощью клея, предназначенного для системы теплых полов, приклеивают плитку.

Главное при укладке углеродной пленки – обеспечить максимально плотный контакт с теплоизоляционным материалом. Это необходимо для того, чтобы исключить возникновение завоздушенной пустоты.

При укладке углеродной пленки ее следует располагать медными элементами вниз с тем, чтобы контакты подключения были направлены в ту сторону, где предполагается подвесить терморегулятор. Места разрезов пленки с изнаночной стороны, а также точки подключения электропроводов необходимо покрыть слоем битумной изоляции.

С нижней стороны выстеленной пленки монтируют температурный датчик, а после подключения всех контактов – теплорегулятор, который и подключают непосредственно к сети (+)

Гипсокартонные листы фиксируют к первичному основанию путем прикручивания, стараясь не нарушить целостность пластин.

Заливка «мокрой» стяжки

На воплощение этого способа монтажа потребуется большое времени и сил. Чтобы сэкономить счета за потребленные киловатты, которые уходят на то, чтобы прогревать плиту перекрытия, под напольную систему выкладывают подложку в виде изоляции.

В роли подложки применяют:

• изолон – пенополиэтилен, имеющий несвязную молекулярную структуру;
• фольгизол – создан на основе вспененного полиэтилена и покрыт металлизированной пленкой из полипропилена;
• техническая пробка, имеющая сотовидную структуру.

Изоляционный материал нарезают полосками, размер которых соответствует ширине термопленки. Заготовки выкладывают под каждым матом так, чтобы все вырезы в пленке попадали на подложку.

Теплоизоляция призвана предотвращать потерю вырабатываемого тепла, давая возможность максимально полно его использовать

Сверху изоляции укладывают теплоотражающую прослойку. Все стыки обрабатывают специальным клеем.

Поскольку при монтаже пленочного теплого пола не предусмотрено заземление, в качестве теплоотражателя не допускается использовать алюминиевую фольгу, которая является токопроводящим материалом.

По этой же причине армирующая сетка с ячейками в 20-40 мм, предназначенная для бетонной стяжки, должна быть выполнена не из металла, а из полимера.

Роль заземлителя может выполнить электропроводный скотч, который проклеивают по периметру помещения. Чтобы повысить безопасность системы, ее стоит “запитать” от отдельного автомата, а на вводе .

К теплоотражающей прослойке с помощью отрезков строительного скотча приклеивают нагревательные пластины, токопроводящие шины которых «смотрят» вниз

Уложенную напольную систему покрывают полиэтиленовой пленкой и приступают к закладке бетонной стяжки. Для этого сверху пленки размещают ячеистую пластиковую сетку, размер секций которой составляет 5*5 см или 10*10 см.

Она будет выполнять роль армирующего каркаса. Сетку прикрепляют к ранее уложенным прослойкам,  стараясь не повредить термопленку.

Сверху уложенной и зафиксированной сетки наносят бетонно-цементный раствор, формируя слой толщиной в 5 мм, с тем, чтобы он полностью перекрыл технологические отверстия. Оставляют стяжку на неделю-полторы до полного высыхания.

Когда стяжка приобретет необходимую прочность, приступают к этапу приклеивания кафельной плитки или керамогранита. Технология облицовки обычная. Единственное – «сажать» покрытие на клей, который не боится температурных перепадов.

Технология монтажа кабельного пола под плитку

Монтаж кабельного теплого пола под плитку требует определенной квалификации. Кроме того, включать такую систему допускается только через месяц с момента укладки.

Составление плана раскладки

Прежде, чем приступать к монтажу системы, правильным будет предварительно на бумаге составить в масштабе план ее раскладки. При разработке плана из общей рабочей площади исключают участки, на которых размещается мебель и предполагается устанавливать тяжеловесную бытовую технику.

Следует понимать, что дальнейшая перестановка может негативно отразиться на работоспособности напольной системы.

Между источниками тепла в виде радиаторов отопления и напольной системой необходимо предусмотреть буферную зону в 100 мм (+)

С учетом всех нюансов в готовом виде план раскладки будет иметь очертания неправильной формы фигуры, которая вписана прямоугольную и квадратную площадь покрытия.

Исходя из общей площади рабочей поверхности, рассчитывают длину кабеля учитывая тот фактор, что кабель должен покрывать 70-75% общей квадратуры. От того, насколько грамотно спроектирована напольная система, будет зависеть ее эффективность.

На этапе проектирования необходимо продумать удобное место под . В ряде случаев при обустройстве напольной системы приходится прокладывать отдельную линию электропроводки необходимой мощности.

Подготовительные и энергосберегающие работы

Ключевым условием правильной укладки, как нагревательной системы, так и финишной облицовочной плитки является тщательно выровненная поверхность. Задача мастера – вывести основание в ноль, поскольку, чем хуже подготовлено основание, тем сквернее выйдет конечный результат.

В случае сильных повреждений основания лучше выполнить полный демонтаж старого покрытия, а чистовой пол в последствие выровнять бетонной стяжкой толщиной в 3-5 см

Набор инструментов, который понадобится для выполнения работ:

• строительный уровень;
• рулетка и линейка для разметки и контроля;
• и нарезки проводов;
• паяльник с припоем для залуживания проводов перед коммутацией;
• строительный фен для нагревания термоусадочных трубок;
• перфоратор и болгарка с диском по камню;
• мультиметр для контрольных замеров проводимости цепи и ее сопротивления;
• мегомметр для проверки сопротивления изоляции;
• строительный миксер и емкость для замешивания цементной смеси;
• валик и кисти для нанесения жидкой грунтовки;
• зубчатый и обычный шпатель для распределения пастообразной цементной смеси.

Чтобы предупредить ситуацию, когда уложенная система будет греть потолок соседям, необходимо выполнить энергосберегающие работы.

Толщина слоя теплоизоляции зависит от категории расположенных ниже помещений: если это отапливаемое жилье, то можно ограничиться двумя-тремя сантиметрами, если цоколь или подвал – не менее 5 см (+)

Планируя обустроить теплый пол на лоджии или веранде, перед гидроизоляционной прослойкой следует проложить слой утеплителя. Для этой цели лучше применять листы  толщиной в 10 см либо же минеральную вату.

На подготовленное основание выкладывают гидроизоляционную прослойку, основой для которой выступает:

• фольгированный пенофол, представляющий собой рулонный материал из вспененных компонентов, оснащенный внутренним армированием;
• экструдированный пенополистирол, имеющий вспененную полимерную структуру;
• вспененный полиэтилен, оснащенный фольгированным покрытием.

Материал следует выкладывать с захлестом на стену. Чтобы компенсировать тепловое расширение между полом и стеной, по периметру основания прокладывают демпферную ленту. Снизить потери тепла поможет и частичная теплоизоляция стен на уровне 20 см от уровня пола.

Вариант устройства напольного обогрева

Рассмотрим пошаговый процесс устройства электрической разновидности теплого пола из подготовленных к укладке матов по цементному основанию.

Галерея изображений

Фото из

Шаг 1: Перед сооружением электрического напольного обогрева с последующей укладкой плитки ремонтируем и выравниваем основание. Затем проводим примерку полос для выбора оптимальной схемы расположения

Шаг 2: Учитывая, что под мебелью, устанавливаемой на пол без ножек, не должна располагаться электросистема, расстилаем изолирующую подложку и укладываем маты

Шаг 3: Для того чтобы проникающая через швы плитки влага не стала причиной короткого замыкания, поверх электрических матов укладываем полиэтиленовую гидроизоляцию

Шаг 4: Кабель, к которому будет подключен датчик терморегулятора, заводим в гофру. Для укладки кабеля в гофре и датчика штробим канавку в полу

Шаг 5: Кабель терморегулятора с подключенным к нему датчиком заводим в штробу, которую затем заполняем гипсом или плиточным клеем заподлицо с плоскостью пола

Шаг 6: Заглубленный в стену кабель терморегулятора так же прокладывается в гофрированной трубе. Под устройство в пенобетонных и кирпичных стенах прокладывается штроба

Шаг 7: Для того чтобы не сдвинуть и не повредить систему напольного обогрева во время работы, наносим поверх электрической системы слой плиточного клея или заливаем полимерную стяжку, имеющую свойство расширяться при нагреве

Шаг 8: Плиточный клей, способный расширяться при нагревании, или полимерную стяжку равномерно наносим на всю поверхность

Подготовка к устройству электрического пола

Укладка подложки и электрических матов

Устройство гидроизоляции пола

Устройство штробы для подключения датчика

Укладка датчика с кабелем в штробу

Установка терморегулятора

Фиксация электрических матов

Обработка клеем всей площади

Перед непосредственной укладкой напольной плитки стоит продумать схему расположения элементов покрытия, особенно, если у него предполагается какой-либо орнамент.

Даже если не будет рисунка, нужно решить, как лучше класть керамических элементов с минимальной подрезкой.

Галерея изображений

Фото из

Шаг 9: Клей наносим на основание гребенкой, длина зубьев которой равна 7 — 8 мм. Тыльную поверхность плитки протираем и смачиваем, потом тоже наносим на нее клей

Шаг 10: Клей наносим сегментами так, чтобы площадь их составляла не более 1 м². Плитку укладываем и проверяем ее горизонтальность уровнем, при необходимости выравниваем, добавляя или убирая лишний клей

Шаг 11: Для того чтобы между элементами покрытия оставались дистанционные швы, используем пластиковые крестики или хотя бы спички

Шаг 12: Каждый заполненный плиткой сегмент проверяем на горизонтальность, укладывая по свежеустройнной поверхности уровень в различных направлениях

Шаг 13: После укладки напольной плитки в помещении дожидаемся полного отвердевания связующего состава. Клей должен прочно схватиться

Шаг 14: После отвердевания клея извлекаем из швов пластиковые крестики и готовим замазку для их расшивки

Шаг 15: Аккуратно резиновым шпателем заполняем швы замазкой, вместо которой можно использовать тот же плиточный клей. Излишки сразу удаляем влажной ветошью

Шаг 16: Протираем керамический пол полностью по завершению укладки и снова ждем отвердевания состава, уложенного в швы. Систему обогрева не включаем, пока замазка полностью не отвердеет

Нанесение плиточного клея гребенкой

Выравнивание плитки по горизонтали

Использование пластиковых крестиков

Контроль горизонтальности

Технологический перерыв для отвердевания клея

Приготовление состава для заполнения швов

Расшивка швов напольной плитки

Уборка излишков и загрязнений плитки после укладки

Укладка кабельной системы

Первым делом монтируют терморегулятор, проделывая под его установку в стене с помощью специальной коронки гнездо подрозетника. Высота размещения гнезда – не менее 300 мм от уровня пола. Место  в последствие не должно закрываться крупногабаритными бытовыми приборами или тяжеловесной стационарной мебелью.

Температурный датчик размещают в гофротрубе диаметром 9-16 см. Чтобы труба пролегала вровень с полом, для нее с помощью перфоратора или болгарки, оснащенной диском для работ по камню, проделывают штробу. Между подрозетником в стене и гофротрубой в полу прокладывают канавку 20*20 мм под размещение монтажных электропроводов.

Длина горизонтальной части рукава под установку термодатчика должна составлять порядка 0,6-0,8 метра, а его нижний конец – изолирован заглушкой либо же обмотан изолентой (+)

Сам нагревательный кабель перед укладкой следует проверить тестером на показатель электрического сопротивления.

Укладку кабельного теплого пола под плитку выполняют в несколько этапов:

1. На зачищенное и выровненное основание наносят грунтовочный состав, который обеспечит хорошую адгезию с бетоном.
2. По всей подлежащей обогреву площади пола настилают фольгированный рулонный утеплитель, размещая отражающим слоем наружу. Полосы укладывают вплотную друг к другу, а швы между ними проклеивают малярным скотчем.
3. Руководствуясь заранее начерченной схемой, раскатывают по поверхности и фиксируют с помощью саморезов или дюбелей монтажные ленты.
4. К монтажным планкам пластиковыми хомутами или «усиками» фиксируют кабель так, чтобы его петли сгибались без натяга, а сам он при этом не пересекался с другими нагревательными элементами. Укладку завершают в районе концевой муфты.
5. Термодатчик, соединенный с сигнальным проводом, заглубляют в гофротрубку, выходное отверстие которой закрыто колпачком. Один конец гофротрубки с датчиком размещают строго между витками нагревательных элементов, а второй укладывают в штробу.

Чтобы облегчить монтаж, используйте стекловолокнистую армирующую сетку. Она выступит каркасом при укладке кабеля и послужит дополнительным упрочнением стяжки.

При монтаже двухжильного кабеля ни при каких условиях их нельзя разрезать, укладку нагревательных элементов производить только целиком

При необходимости повернуть полосу сетчатое основание допускается разрезать на фрагменты, избегая при этом накладывания и пересечения кабеля. Сам кабель разрезать нельзя.

Подключение системы и заливка стяжки

Провода с контактами уложенной системы выводят в коробку, внутри которой оголенные «хвосты» залуживают и коммутируют.

С помощью мультриметра измеряют проводимость цепи и сопротивление, сравнивая его с предыдущими показаниями. Если есть возможность – дополнительно проверяют сопротивление изоляции. Затем кратковременно включают питание сети и проверяют работоспособность системы.

В фольгированом утеплителе с шагом в 1000 мм проделывают «окошки» размером 50*200 мм, которые обеспечат контакт будущей стяжки с основанием пола

Установив систему маяков на высоту 3-5 см, равномерно распределяют бетонный раствор по поверхности, стараясь не допустить образования воздушных полостей.

На высохшую стяжку наносят грунтовочный состав и выкладывают напольное покрытие. На время отвердевания стяжки важно полностью ликвидировать сквозняки и обеспечить равномерность застывания состава без пересыхания и замерзания.

На застывание и приобретение прочности стяжки уйдет от 7-10 до 28 дней в зависимости от состава раствора и рекомендаций производителя готовой смеси. Начиная с третьего дня после первичного схватывания, ее рекомендуется регулярно увлажнять пульверизатором и прикрывать полиэтиленовой пленкой.

После затвердевания бетона остается только уложить плитку и выждать, пока клей полностью высохнет. Запускать систему можно не ранее, чем через месяц с момента заливки стяжки. И запускать следует постепенно, начиная с отметки в 15°С, и с каждым днем повышая ее на 4-6°С.

Выводы и полезное видео по теме

Как уложить инфракрасную систему стержневого исполнения:

Порядок подключения нагревательных матов:

Последовательность укладки пленочной системы:

Схему с указанием расположения кабеля лучше приложить к паспорту изделия, дополнив ее такими данными как шаг витка, расстояние от стен, место расположения соединительной и концевой муфт. Эти значения могут потребоваться при необходимости проведения ремонтных работ.

У вас есть личный опыт укладки электрического теплого пола под плитку? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

инструкция по установке своими руками, технология, фото

Использование подогрева для пола актуально практически в любом помещении, однако для квартиры, к примеру, не походит водяной вариант, зато возможно провести монтаж электрического теплого пола своими руками, который будет актуален особенно для холодного покрытия, такого, как керамическая плитка.

Причем те варианты, которые есть сегодня на рынке, позволяют говорить, что есть не просто выбор электрического оборудования, но и возможность все смонтировать самостоятельно.

Фото теплого пола в электрическом варианте

Способы установки и тонкости работы

Есть несколько способов, которыми можно воспользоваться при работе по монтажу электрического обогрева, причем каждый из них отличается от предыдущего:

• Монтирование электрического оборудования в стяжку. После застывания бетона или цемента, сверху укладывается напольное покрытие квартиры или дома.
• Монтаж поверх существующей стяжки под керамическое покрытие.
• Монтаж под напольное покрытие.

Электрический пленочный пол под ламинат

При монтаже в стяжку такой пол отлично подойдет для обогрева жилых помещений, а также ванной комнаты, лоджии и балкона, кухни.

В укладке будет использоваться:

• система кабельного пола,
• слой гидроизоляции,
• слой утеплителя.

Второй способ – под плитку на стяжку подразумевает, что монтаж производится на перекрытие и под полом есть отапливаемый этаж. В таком случае нет необходимости в использовании теплоизоляционного материала.

И третий вариант – это инфракрасный пол, при котором на нагревательный элемент можно спокойно класть ламинат.

Укладка под плитку электрического оборудования

Из чего будет состоять пол

Монтаж теплых электрополов предполагает наличие определенных элементов и материалов, среди которых:

• Нагревательный кабель. Он может идти отдельно или быть вмонтирован в укрепленную сетку.
• Соединительные провода.
• Крепления.
• Регулятор и термодатчик.
• Система защиты УЗО.
• Специальный медный кабель для заземления

Теперь необходимо понять, как распределять элементы пола. Для этого создается импровизированный план, проект.

Важно!
Нагревательный элемент не должен быть в месте, где планируется размещение массивной мебели или бытовых приборов.
Кроме того, для различных помещений лучше всего делать отдельные контуры.
И если будет заливаться стяжка, то между контурами укладывается демпферная лента.

Расчет необходимого материала

Чтобы посчитать необходимые материалы, необходимо знать, каковы могут быть теплопотери, то есть в расчетах все и всегда взаимосвязано. Легче всего для этой цели воспользоваться готовыми таблицами, которые всегда предоставляет производитель кабельного теплого пола.

Это будет наиболее точная инструкция, в которой будет указание, как подобрать необходимый шаг в укладке кабеля. Кроме того, можно будет рассчитать и длину кабеля, который уйдет в монтаж под определенное помещение.

В тоже время для пленочного инфракрасного пола, система расчетов вообще проста. При ИК необходимо просто посчитать количество пластин под определённую площадь, которую они покроют в помещении.

Расчет и размещение части электрического пола на сетке

При расчетах необходимо будет уделять внимание проводу, которым будет подключаться регулятор и теплый пол к счетчику электроэнергии. Здесь важно отметить, что электрический теплый пол ни в коем случае нельзя подключать напрямую к розетке.

Важно!
Необходимо понимать, что должен быть проверен общий электрически ввод на предмет того, может ли он выдержать нагрузку всех элементов.
И если ввод не способен обеспечить бесперебойное, а главное безопасное функционирование, производится замена предохранителей в автомате.

Подготовка поверхности

Как и любая установка обогревательного оборудования в пол, технология монтажа электрического теплого пола предполагает работу поэтапную и пошаговую. И первым выступит подготовка поверхности.

Начните с исследования старой стяжки, и если она не в самом лучшем состоянии, в трещинах или ослаблена, то лучше всего полностью ее демонтировать. Демонтаж можно проводить при помощи перфоратора.

Дальше пошагово:

• Старый пол снимается, поверхность тщательно убирается.
• Далее наносится гидроизоляция. В принципе, можно пойти двумя путями, либо нанести мастику, либо расстелить плотную полиэтиленовую пленку. Если расстилается пленка, то ее нужно заводить и на стену, примерно на 10 см.

Пленка, как гидроизоляция под электро пол

• По периметру стен оклеивается демпферная лента, которая создаёт небольшой зазор между полом и стеной. При нагревании поверхность пола будет расширяться, и именно лента не дает возможности деформироваться полу. Излишки ленты спокойно обрезаются поле финишного покрытия.
• Чтобы монтаж теплых электро полов прошел нормально, и тепловая энергия не уходила вниз, основа должна быть теплоизолирована.

Важно!
Нет универсального утеплителя, в данном случае все зависит от нескольких факторов: от расположения помещения, типа поверхности, по которой идет монтаж, а также целевой направленности отопления.

Есть три варианта утепления, которые могут и на стоимость монтажа электрического теплого пола оказывать влияние:

• При том, что теплый пол – это дополнение к центральной и основной системе отопления, достаточно будет использовать вспененный полиэтилен, который обладает фольгированным покрытием.
• Если речь о квартире и внизу есть отапливаемый этаж, можно использовать листы пенополистирола сечением в 20-50 мм.
• Если теплый пол планируется устанавливать на поверхность неотапливаемого помещения, то слой утеплителя должен быть на уровне от 100 мм. Цена такого утеплителя конечно выше, но и отдача от пола будет на совершенно другом уровне.

Монтаж

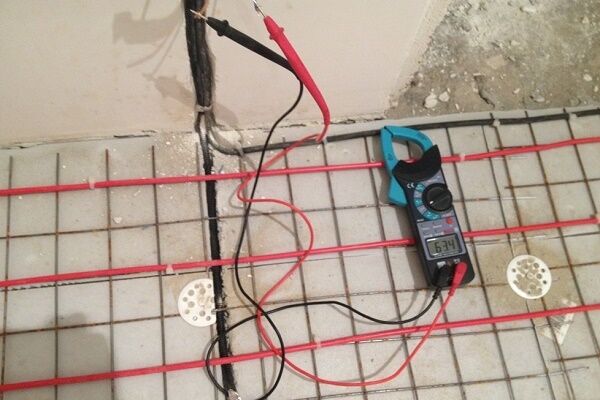

Перед тем, как начинать монтаж, провод обязательно нужно проверить на сопротивление и сверить с теми техническими характеристиками, которые указаны в паспорте изделия. В принципе, если разбег получается в пределах 10% от данных, указанных в паспорте, ничего страшного.

Сам монтаж ведется при помощи стяжек, на которые теплый пол закрепляется к армирующей сетке, или при помощи специальных лент для крепления.

Стяжки для крепления элементов электро пола

Если монтаж теплого пола должен производиться в ванной комнате, или в бане, санузле, то в обязательном порядке нужно делать заземление. Заземляется армирующая сетка и заземление подводится к регулятору. Лучше всего для этого использовать медный луженный провод.

Кстати, если и есть масса вопросов именно на тему электрического обогрева пола в ванной или бане, где происходит постоянный контакт с водой, то заземление является своеобразным ответом на все страхи и переживания по поводу эксплуатации обогревателя в этих типах помещений.

Если производитель предлагает иную технологию закрепления монтаж электрических теплых полов, она проводится по его рекомендациям. К примеру, пол может закрепляться или скотчем или за ушки.

Пластина с ушком под кабель

Важно!
Там где электрический провод проходит по линии между двумя плитами перекрытия, необходимо прятать кабель в гофрированную трубу.
Это позволит избежать проблем при расширении пола во время нагревания.

Нагревательный кабель и провод питания располагаются на расстоянии 10-15 см от штробы в стяжке, это позволит потом утопить клипсы в стяжку.

Естественно все места соединений необходимо оставить на плане помещения. Впоследствии, при ремонте или замене части пола не придется считать снова, сколько стоит полная укладка пола, а достаточно будет просто заменить его часть.

Теперь, когда элементы размещены и пол уложен на поверхность основания и закреплен, можно еще раз проверить сопротивление провода, и если оно не сильно отличается от первоначальных замеров, можно включать теплый пол.

По штробе от регулятора пускается гофра, которая размещается между полосами нагревательного кабеля и в нее вставляется термодатчик. Он поможет регулировать работу нагревательных элементов.



Если все работает отлично, регулятор снимается и формируется окончательная стяжка. Формирование покрытия происходит стандартно с использованием цементного раствора, в который добавляется фибра.

Стяжка над теплым полом из самовыравнивающейся смеси

Вывод

После того, как стяжка для теплого пола полностью высыхает, работа электрических частей проверяется снова, и если нет никаких проблем, производиться финишное покрытие. Если же речь о варианте ИК обогрева, то поверх пластин можно сразу класть ламинат.

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья — поделись с друзьями!

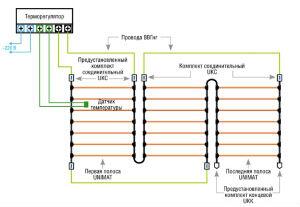

Схема подключения электрического теплого пола

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

1. Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
2. Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
3. Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
4. Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

1. Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
2. Штроба (для высверливания отверстий в стене под провода).
3. Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
4. Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
5. Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
6. Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. 5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1. 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. 4 Зажать клеммы плоскогубцами.
5. 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. 7 Изолировать клеммы битумным скотчем.
8. 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. 10 Подключить провод термодатчика к термостату.
11. 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. 12 Проверить работу системы.
13. 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1. 1 Разложить каждый мат параллельно друг другу.
2. 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3. 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4. 4 Подключить провод первого мата к терморегулятору.
5. 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6. 6 Подключить датчик к терморегулятору.
7. 7 Проверить работоспособность системы.
8. 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1. 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2. 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3. 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
4. 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5. 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6. 6 Контрольная проверка системы.
7. 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Cхема подключения теплого пола

Нагреваемый пол в помещениях может быть основан на различных нагревательных элементах. Он может быть электрическим или водяным. Но в любом случае ключевым элементом его монтажа является подключение его к управляющей системе.

Схема подключения теплого электрического пола.

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

• -механические, где желаемая температура нагрева выставляется механическим реостатом.
• -электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

Таким образом выглядит электронный терморегулятор

Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.

Нагревающий кабель для теплого пола — фото

Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

Образец теплового мата для теплого пола

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.

Инфракрасная пленка для теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.

Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.

К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Схема подключения теплого водяного пола.

Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.

Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.

Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.

Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

1. Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
2. Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
3. Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
4. Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
5. Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
6. Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
7. Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
8. Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:

Видео — Схема теплого водяного пола

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На данном рисунке представлена комбинированная схема подключения нагреваемого пола.

1. Насос, обеспечивающий циркуляцию теплоносителя.
2. Отопительные радиаторы,
3. Отопительный котел,
4. Бак с мембранной перегородкой.
5. Управляющее устройство,
6. Запорные краны.

Читайте также:

• Подключение теплого пола к терморегулятору
• Терморегулятор для теплого пола
• Подключение терморегулятора к теплому полу
• Электрический тёплый пол под плитку своими руками

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html, http://stroyvopros.net/pol/chema-podklyucheniya-teplogo-pola.html

Средняя стоимость теплых полов в 2020 году

Хотите узнать, сколько стоит теплый пол? В этой статье мы разбиваем цены на установку теплых полов в любой комнате дома и по квадратным метрам. Это позволяет любому домовладельцу быстро и легко понять, прежде чем нанять торговца.

Средняя стоимость теплых полов:

Для выполнения этого типа работы обычно требуется 1-2 дня

£ 800

Сколько стоит теплый пол?

Полы с подогревом становятся популярной альтернативой обычным радиаторам, особенно при ремонте элитных ванных комнат, но также популярны во многих новостройках в качестве основного источника центрального отопления.

Система «теплый пол» может быть установлена ​​практически под любым полом, включая камень, дерево, плитку и даже ковры. Существует два различных типа полов с подогревом: электрический (сухая система) и водяной (влажная система).

Электрические теплые полы

Электрические системы дешевле, так как их проще установить и их даже можно выполнить как самостоятельный проект, в то время как установка влажной системы намного сложнее, поэтому обычно зарезервирована для новостроек или как часть более крупного проекта реконструкции.Но электрические системы, безусловно, лучший выбор для модернизации существующих объектов.

Водяной (влажный) теплый пол

Если вы планируете установить «мокрый» пол, который будет подключен к вашей системе центрального отопления, вам потребуется найти надежного и компетентного местного сантехника.

MyJobQuote.co.uk может помочь с бесплатной услугой, которая сопоставляет вакансии, размещенные домовладельцами, с местными торговцами. Все, что вам нужно сделать, это указать свою работу, используя простую и короткую онлайн-форму, затем вы можете расслабиться, и до трех местных торговцев свяжутся с вами, чтобы дать совет и организовать домашние посещения, чтобы затем они могли предоставить письменные расценки.

Типовые цены на теплый пол

Описание работы	Продолжительность	Стоимость материалов	Стоимость труда
Ванная комната Напольные электрические коврики с подогревом под ковер с термостатом и таймером	1,5 суток	£ 450	£ 350
Бетонный пол на кухне с деревянным ламинатом, подходящие для электрического теплого пола	2 дня	£ 500	£ 300
Установите влажную систему на кухню с изоляцией и подключите все трубопроводы к существующей системе центрального отопления	3 дня	£ 300	£ 900
Типовой трехквартирный двухквартирный дом с подачей влажного теплого пола и его установка при модернизации	2 недели	£ 2100	£ 5600

Теплый пол на что стоит обратить внимание

Влажные системы подходят только для новостройки или капитального ремонта, так как они требуют обширных трубопроводов по всему дому, которые должны быть подключены к вашей системе центрального отопления.

Необходимо убрать все этажи, а трудозатраты будут очень дорогими. Но при установке в новостройке затраты на установку намного меньше. Эксплуатационные расходы на электрические полы с подогревом выше, чем на системы водяных полов, но их гораздо дешевле модернизировать, и они по-прежнему нагревают пол, создавая ощущение роскоши, но они не так хороши для обогрева всей комнаты, особенно если большая комната, но обычно подходят для небольших комнат, таких как ванная.

Если у вас старый дом с большими комнатами, который уже имеет тенденцию к холоду в зимние месяцы, то электрические полы с подогревом могут не производить достаточно тепла, чтобы сделать комнаты комфортными. Системы водяного теплого пола обладают гораздо большей мощностью, поскольку они подключаются к существующим котлам, поэтому они могут полностью заменить радиаторы и при этом обогреть комнаты до комфортного уровня.

Готовы получить цену за свою работу?

Сделай сам

Системы влажных полов с подогревом не подходят для самостоятельного использования.Для их установки, как минимум, потребуется помощь сантехника или теплотехника. С системой, которая подключена к вашему основному котлу, просто не стоит менять ее и делать это самостоятельно, поэтому всегда консультируйтесь с местным инженером-теплотехником или компанией по теплоснабжению, чтобы дать вам совет, прежде чем браться за эту работу.

Обследование, проведенное профессионалом, поможет вам выбрать лучшую систему теплого пола и убедиться, что ваш котел может поддерживать дополнительную систему отопления.А вот электрические теплые полы своими руками с использованием тепловых матов намного проще и дешевле в установке.

Вам по-прежнему понадобится электрик, чтобы подключить питание к вашей системе отопления, но для типичной ванной комнаты общая стоимость электрического теплого пола может составлять менее 500 фунтов стерлингов. Для тех, кто очень уверен в своих силах, есть также комплекты для влажного теплого пола своими руками.

Эти полные комплекты включают насос, клапаны, термостаты и трубопровод для обогрева около 20 квадратных метров. Если вы выполнили большую часть работы своими руками и просто наняли сантехника или инженера-теплотехника для выполнения важных задач, у вас может быть система влажных полов с подогревом в вашей ванной комнате менее чем за 1000 фунтов стерлингов.

Контрольный список для теплого пола

• Полы с подогревом могут быть одним из наиболее экономичных способов обогрева вашего дома
• Электрические коврики для теплого пола легко установить своими руками
• Теплый пол может стать компактной альтернативой радиаторам
• Полы с подогревом нагреваются дольше, чем обычные радиаторы

Часто задаваемые вопросы

Как работает электрический теплый пол?

В системах электрического теплого пола используется сеть проводов, проложенных в коврике, который устанавливается под поверхностью пола.Они согревают пол, но не так хорошо нагревают комнату, поэтому их лучше всего устанавливать в небольших помещениях и они популярны в ванных комнатах.

Как работает влажный теплый пол?

Системы водяного теплого пола гораздо сложнее установить, поэтому они лучше всего подходят для больших домов, поскольку они очень хорошо обогревают помещения. Они используют сеть труб для подачи горячей воды из котла, которая затем излучает тепло через пол в пространство комнаты. Эти системы влажных полов намного более эффективны, чем электрические системы полов, и даже могут быть более эффективными, чем обычные радиаторы.

Какие недостатки у полов с подогревом?

Полы с подогревом нагреваются дольше, чем радиаторы, и в некоторых случаях они не смогут обогреть комнату с комфортом, а это значит, что вам все равно понадобятся радиаторы. Кроме того, установка полов с подогревом может быть дорогостоящей при модернизации.

Можно ли использовать теплые полы для отопления всего дома?

Да, фактически, это дало бы ряд преимуществ, включая снижение энергопотребления и увеличение жилой площади без радиаторов.Во многих случаях в качестве основного источника тепла можно использовать системы влажных полов, если сами комнаты хорошо изолированы. Чтобы определить необходимое количество тепла, необходимо произвести расчет теплопотерь, и это обычно выполняет архитектор или инженер-теплотехник.

Стоит ли эксплуатировать теплый пол дешевле, чем радиаторы?

Да, возможно, теплый пол в некоторых установках оказался на 25% дешевле в эксплуатации, чем радиаторы, использующие конденсационный котел.Но каждая установка индивидуальна, поэтому при выборе системы теплого пола лучше всегда проводить профессиональное обследование.

Могу ли я самостоятельно установить электрические теплые полы?

Нет, в то время как большая часть установки теплого пола может быть выполнена компетентным энтузиастом DIY, термостаты и другая проводка требуют электромонтажных работ, которые должны выполняться электриком.

Последнее обновление MyJobQuote 9 июня 2020 г.

Электрические системы теплого пола и доска Deltaboard

Системы электрического теплого пола от Tile Town

Если вы ищете практичное решение для обогрева, которое также добавит немного роскоши, тогда электрические полы с подогревом могут стать для вас лучшим выбором. Tile Town предлагает фантастический выбор высококачественных вариантов полов с подогревом по конкурентоспособным ценам. Полы с подогревом могут существенно повлиять на ощущение вашей ванной комнаты или кухни — достаточно ступить на холодный пол зимним утром, чтобы вы захотели вернуться в постель.

Зачем устанавливать электрические теплые полы?

Есть множество причин для установки электрического теплого пола, от комфорта до рентабельности. К преимуществам электрического теплого пола можно отнести:

• Это потенциально может увеличить стоимость вашего дома — полы с подогревом, безусловно, являются USP
• Это может снизить ваши счета за электроэнергию — люди часто включают отопление, потому что пол холодный
• Тепло равномерно распределяется по комнате — вся площадь пола будет обеспечивать тепло, которое поднимается вверх
• Нет холодов и сквозняков
• Может использоваться во всем доме
• Это очень гигиенично и предотвращает скопление пыли

Полный ассортимент

Мы собрали фантастический ассортимент товаров для домовладельцев и домовладельцев любого типа, с различными потребностями и требованиями.

Коврики с подогревом ComfortZone подходят для деревянных и бетонных оснований — нагревательных кабелей на самоклеящейся сетке. Предназначен для укладки под плитку. ComfortZone — это качественный продукт по конкурентоспособной цене. Он станет прекрасным дополнением любого помещения. На системы ComfortZone EUFH предоставляется 10-летняя гарантия.

Vario Pro, полы с подогревом и решение для отсоединения плиточных полов — простая установка означает, что вы сможете получить теплый пол в кратчайшие сроки.Vario PRO — это оригинальная запатентованная система, сочетающая электрические кабели для подогрева пола с разъединяющей, изоляцией трещин и гидроизоляционной мембраной. Эта система теплого пола также оснащена термостатом, поэтому вы можете полностью контролировать температуру. Vario PRO предлагает вам все преимущества системы электрического подогрева пола и подвижного коврика — все в одном простом в установке решении. Все, что вам нужно сделать, это рассчитать площадь в м2 и затем купить нужную сумму.

Термостаты с сенсорным дисплеем — высококачественные устройства, позволяющие полностью контролировать температуру в доме.Термостаты предоставляют отличный способ сократить расходы на электроэнергию простым способом, без необходимости постоянно регулировать температуру.

Плиточные подкладки для повышения эффективности вашей системы теплого пола и обеспечения идеальной поверхности для укладки плитки. Легкая, водонепроницаемая и прочная доска DeltaBoard является неотъемлемой частью любого проекта по укладке плитки и особенно подходит для влажных или полностью затопленных участков вашего дома.

Наши продукты поставляются проверенными ведущими брендами, которые мы выбрали из-за их надежной репутации в отношении качества.Мы никогда не будем продавать вам товары, которые не использовали бы в собственных домах. Просмотрите нашу подборку — мы уверены, что вы найдете идеальное решение или аксессуар для теплого пола.

подпольные циновки обогревателей плитки циновки жары

БН М15005 Нагревательный мат 0,5 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 30 фунтов стерлингов.45 Цена (с НДС) КАЖДЫЙ £ 36,54 Количество Добавить Обновить — & плюс;
БН М15010 Нагревательный мат 1,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 33 руб.00 Цена (с НДС) КАЖДЫЙ £ 39,60 Количество Добавить Обновить — & плюс;
БН М15015 Нагревательный мат 1,5 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 43 руб.40 Цена (с НДС) КАЖДЫЙ £ 52,08 Количество Добавить Обновить — & плюс;
БН М15020 Нагревательный мат 2,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ £ 58.85 Цена (с НДС) КАЖДЫЙ £ 70,62 Количество Добавить Обновить — & плюс;
БН М15025 Нагревательный мат 2,5 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 63 руб.00 Цена (с НДС) КАЖДЫЙ £ 75,60 Количество Добавить Обновить — & плюс;
БН М15030 Нагревательный мат 3,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ £ 71.75 Цена (с НДС) КАЖДЫЙ £ 86,10 Количество Добавить Обновить — & плюс;
БН М15035 Нагревательный мат 3,5 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ £ 81.90 Цена (с НДС) КАЖДЫЙ £ 98,28 Количество Добавить Обновить — & плюс;
БН М15040 Нагревательный мат 4,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 94 руб.55 Цена (с НДС) КАЖДЫЙ £ 113,46 Количество Добавить Обновить — & плюс;
БН М15045 Нагревательный мат 4,5 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 99 фунтов стерлингов.00 Цена (с НДС) КАЖДЫЙ £ 118,80 Количество Добавить Обновить — & плюс;
БН М15050 Нагревательный мат 5,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 111 фунтов стерлингов.00 Цена (с НДС) КАЖДЫЙ 133,20 £ Количество Добавить Обновить — & плюс;
БН М15060 Нагревательный мат 6,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 131 £.30 Цена (с НДС) КАЖДЫЙ £ 157,56 Количество Добавить Обновить — & плюс;
БН М15070 Нагревательный мат 7,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 148 фунтов стерлингов.00 Цена (с НДС) КАЖДЫЙ £ 177,60 Количество Добавить Обновить — & плюс;
БН М15080 Нагревательный мат 8,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 157 фунтов стерлингов.60 Цена (с НДС) КАЖДЫЙ £ 189,12 Количество Добавить Обновить — & плюс;
БН М15090 Нагревательный мат 9,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 197 фунтов стерлингов.16 Цена (с НДС) КАЖДЫЙ £ 236,59 Количество Добавить Обновить — & плюс;
БН М15100 Нагревательный мат 10,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 182 фунта стерлингов.45 Цена (с НДС) КАЖДЫЙ £ 218,94 Количество Добавить Обновить — & плюс;
БН М15110 Нагревательный мат 11,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 208 фунтов стерлингов.00 Цена (с НДС) КАЖДЫЙ £ 249,60 Количество Добавить Обновить — & плюс;
БН М15120 Нагревательный мат 12,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 230 фунтов стерлингов.70 Цена (с НДС) КАЖДЫЙ £ 276,84 Количество Добавить Обновить — & плюс;
БН М15140 Нагревательный мат 14,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 253 фунта стерлингов.70 Цена (с НДС) КАЖДЫЙ 304,44 £ Количество Добавить Обновить — & плюс;
БН М15160 Нагревательный мат 16,0 м² 150 Вт / м²	Цена (без НДС) КАЖДЫЙ 340 фунтов стерлингов.99 Цена (с НДС) КАЖДЫЙ £ 409,19 Количество Добавить Обновить — & плюс;
БН FB6 6 мм доска для плитки F Board 1200×600 мм на лист	Цена (без НДС) КАЖДЫЙ 13 фунтов стерлингов.60 Цена (с НДС) КАЖДЫЙ £ 16,32 Количество Добавить Обновить — & плюс;
БН FB10 Доска подкладки плитки доски 10мм Ф 1200кс600мм на лист	Цена (без НДС) КАЖДЫЙ 13 фунтов стерлингов. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт ©2013-2024 «АртЛига». Конкурс в области промышленного дизайна мебели.
